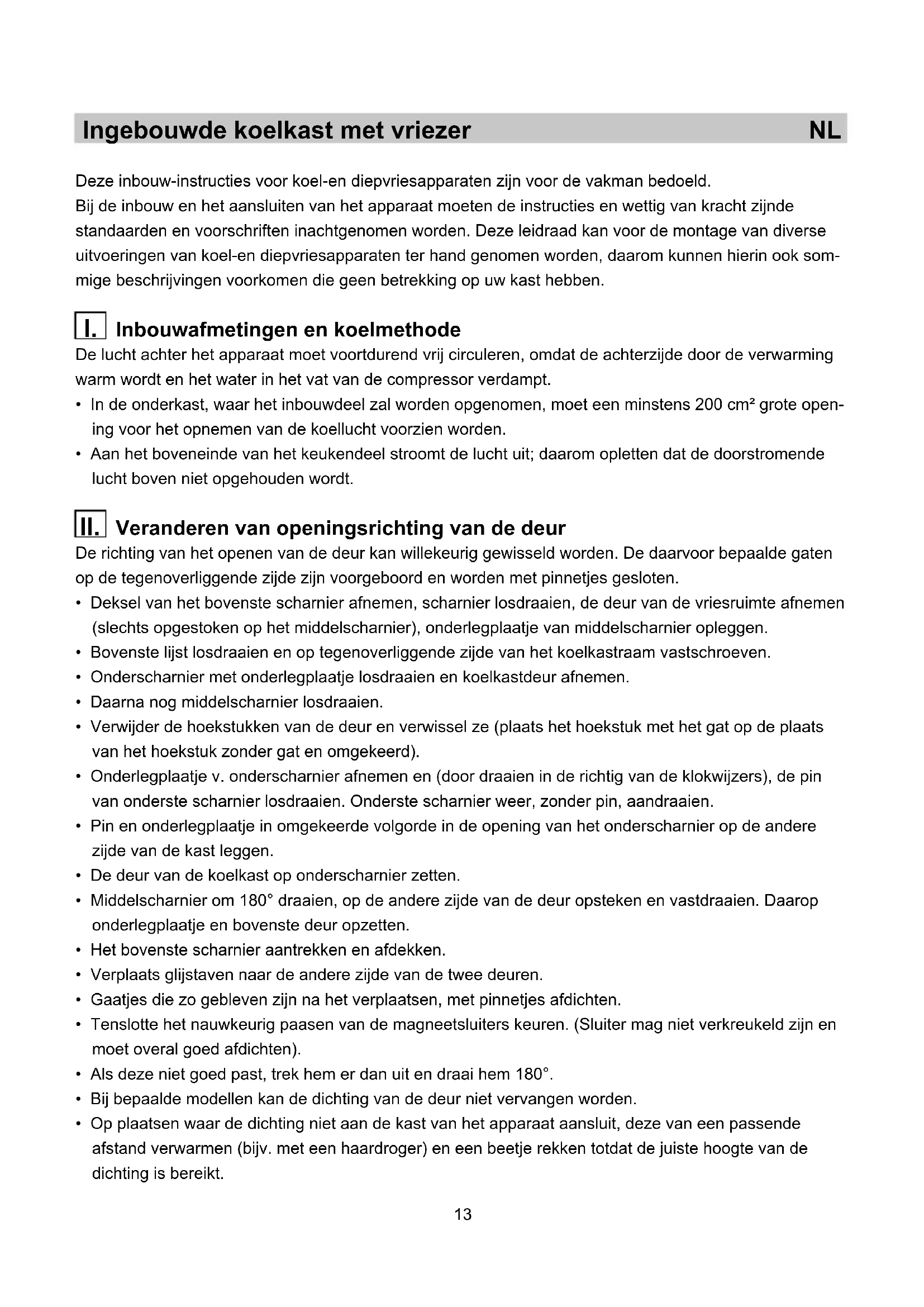

• Juntar a fenda na parte oposta do gonzo da porta do aparelho com a junta incluida (fi gura 6). ATENÇÃO! Durante o encaixe do aparelho no móvel de cozinha o aparelho deve estar desligado da corrente eléc- trica. O botão do termóstato deve estar na posição STOP (0). III.13 Deze inbouw-instructies voor koel-en diepvriesapparaten zijn voor de vakman bedoeld. Bij de inbouw en het aansluiten van het apparaat moeten de instructies en wettig van kracht zijnde standaarden en voorschriften inachtgenomen worden. Deze leidraad kan voor de montage van diverse uitvoeringen van koel-en diepvriesapparaten ter hand genomen worden, daarom kunnen hierin ook som- mige beschrijvingen voorkomen die geen betrekking op uw kast hebben. Inbouwafmetingen en koelmethode De lucht achter het apparaat moet voortdurend vrij circuleren, omdat de achterzijde door de verwarming warm wordt en het water in het vat van de compressor verdampt.

• In de onderkast, waar het inbouwdeel zal worden opgenomen, moet een minstens 200 cm² grote open- ing voor het opnemen van de koellucht voorzien worden.

• Aan het boveneinde van het keukendeel stroomt de lucht uit; daarom opletten dat de doorstromende lucht boven niet opgehouden wordt. Veranderen van openingsrichting van de deur De richting van het openen van de deur kan willekeurig gewisseld worden. De daarvoor bepaalde gaten op de tegenoverliggende zijde zijn voorgeboord en worden met pinnetjes gesloten.

• Deksel van het bovenste scharnier afnemen, scharnier losdraaien, de deur van de vriesruimte afnemen (slechts opgestoken op het middelscharnier), onderlegplaatje van middelscharnier opleggen.

• Bovenste lijst losdraaien en op tegenoverliggende zijde van het koelkastraam vastschroeven.

• Onderscharnier met onderlegplaatje losdraaien en koelkastdeur afnemen.

• Daarna nog middelscharnier losdraaien.

• Verwijder de hoekstukken van de deur en verwissel ze (plaats het hoekstuk met het gat op de plaats van het hoekstuk zonder gat en omgekeerd).

• Onderlegplaatje v. onderscharnier afnemen en (door draaien in de richtig van de klokwijzers), de pin van onderste scharnier losdraaien. Onderste scharnier weer, zonder pin, aandraaien.

• Pin en onderlegplaatje in omgekeerde volgorde in de opening van het onderscharnier op de andere zijde van de kast leggen.

• De deur van de koelkast op onderscharnier zetten.

• Middelscharnier om 180° draaien, op de andere zijde van de deur opsteken en vastdraaien. Daarop onderlegplaatje en bovenste deur opzetten.

• Het bovenste scharnier aantrekken en afdekken.

• Verplaats glijstaven naar de andere zijde van de twee deuren.

• Gaatjes die zo gebleven zijn na het verplaatsen, met pinnetjes afdichten.

• Tenslotte het nauwkeurig paasen van de magneetsluiters keuren. (Sluiter mag niet verkreukeld zijn en moet overal goed afdichten).

• Als deze niet goed past, trek hem er dan uit en draai hem 180°.

• Bij bepaalde modellen kan de dichting van de deur niet vervangen worden.

• Op plaatsen waar de dichting niet aan de kast van het apparaat aansluit, deze van een passende afstand verwarmen (bijv. met een haardroger) en een beetje rekken totdat de juiste hoogte van de dichting is bereikt.

II. Ingebouwde koelkast met vriezer NL14 1 Deksel v. bovenste scharnier 2 Bovenste scharnier 3 Bovenste lijst 4 Middelscharnier 5 Onderlegplaatje v. middelscharnier 6 Onderscharnier 7 Onderlegplaatje v. onderscharnier 8 Pin v. onderste scharnier 9 Glijvoering 10 Hoekstuk zonder gat 11 Hoekstuk met gat Inbouw van het apparaat

• Het apparaat ca.38 mm diep in het keukenelement schuiven, waarbij de afstand tussen het apparaat en het oppervlak van het betreffende keukenelement op de tegenoverliggende zijde van het scharnier van de deur over de gehele hoogte 4 mm moet bedragen (zie tekening 1).

• Doe beide deuren van het apparaat volledig open en verbind deze met de bovenste en onderste deur van het element (in de volgende volgorde):

• Bevestig de richels van de geleiders (bijgeleverd in het zakje met de schroeven ST 4,2 x 9,5) aan de rand van het apparaat. Plaats de bijgeleverde dopjes in de niet afgedekte gaten.

• Deur van het apparaat met de deur van het keukendeel samen drukken (tekening 2).

• Glijders in banen zetten en deze met schroeven A 4 x 12 15 mm van deurrand van het keukendeel bevestigen (tekening 3).

• Glijbanen verwijderen en deur van het apparaat van deur keukenelement scheiden.

• Glijders verder nog met andere schroeven bevestigen en opletten dat de glijders daarbij niet verscho- ven worden (tekening 4).

• Glijbanen op de oorspronkelijke plaats bevestigen.

• Maak de deur toe en zie dat ze goed toegaat en afsluit (geen verkreuken van het dichtband).

• Ten slotte het apparaat in het keukendeel schuiven en bevestigen door drie bouten door de bovenlijst, twee schroeven A 4 x 12 in de bodem en door de onderste scharnieren aan te brengen A 4 x 16. Voor de schroeven moeten daarvoor gaten van ø 3 mm x 5 (tekening 5) geboord worden.
