BEDIENUNGSANLEITUNG RFI4161 GORENJE

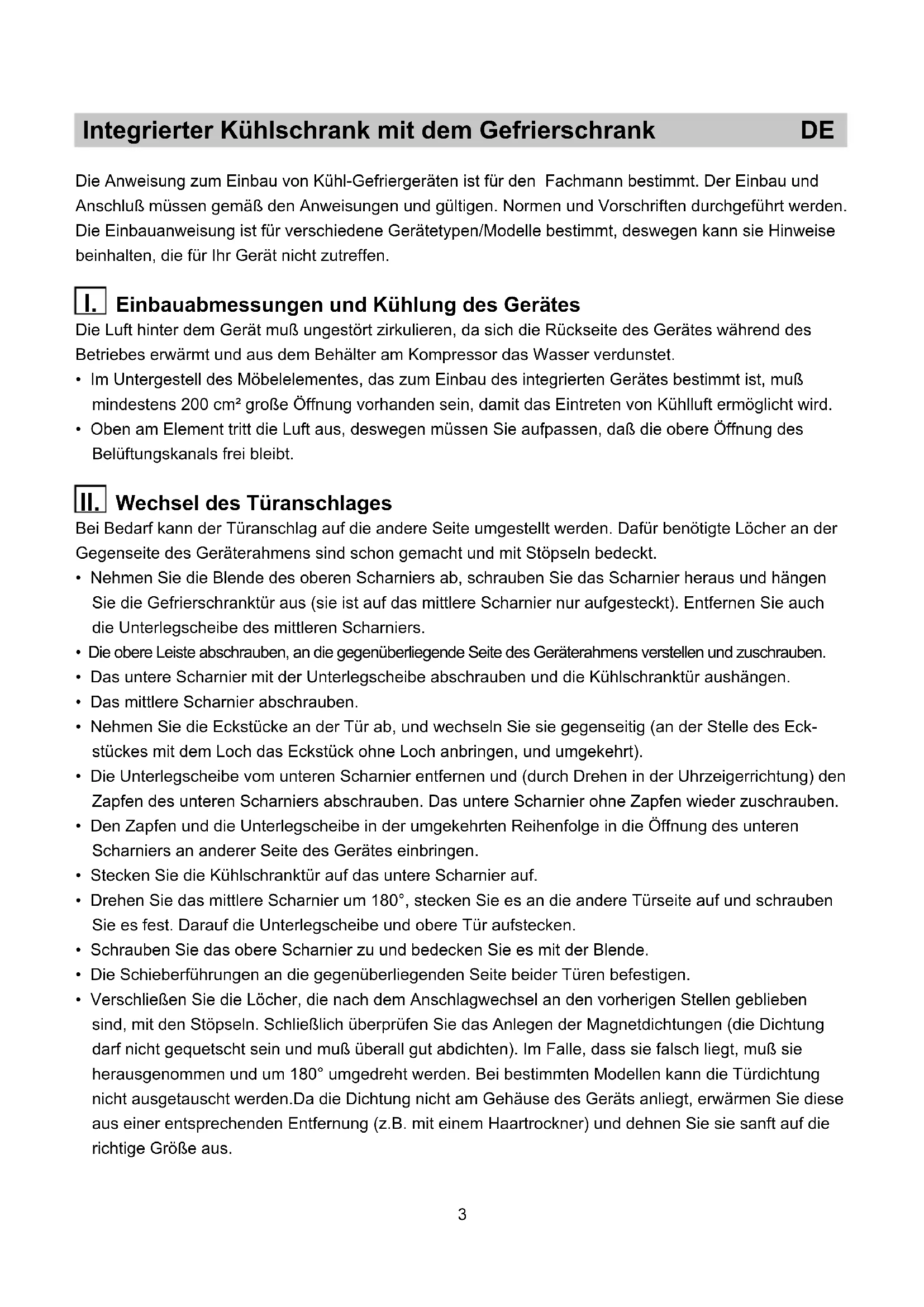

Die Anweisung zum Einbau von Kuhl-Gefriergeräten ist für den Fachmann bestimmt. Der Einbau und Anschluß,müssen gemäß den Anweisungen und gultigen.Normen und Vorschriften durchgefuhrt werden. Die Einbauanweisung ist für verschiedene Gerätotypen/Modelle bestimmt, deswegen kann sie Hinweise beinhalten, die für Ihr Gerät nicht zutreffen.

I. Einbauabmessungen und Kuhlung des Gerätes

Die Luft hinter dem Gerät muß ungestört zirkulieren, da sich die Rückseite des Gerätes während des Betriebes erwartet und aus dem Behälter am Kompressor das Wasser verdunstet.

• Im Untergestell des Möbelelementes, das zum Einbau des integrierten Gerätes bestimmt ist, muß mindestens 200cm^2 große Öffnung vorhanden sein, damit das Eintreten von Kühlluft ermöglich wird.
• Oben am Element tritt die Luft aus, deswegen müssen Sie aufpassen, daß die obere Öffnung des Belüftungskanals frei bleibt.

II. Wechsel des Turanschlages

Bei Bedarf kann der Turanschlag auf die andere Seite umgestellt werden. Dafür benötigte Löscher an der Gegenseite des Geräterahmens sind schon gemacht und mit Stöpseln bedeckt.

• Nehmen Sie die Blende des oberen Scharniers ab, schrauben Sie das Scharnier hereaus und hangen Sie die Gefrierschranktur aus (sie ist auf das mittlere Scharnier nur aufgesteckt). Entfernen Sie auch die Unterlegscheibe des mittleren Scharniers.
  Die obere Leiste abschrauben, an die gegenüberliegende Seite des Geraterahmens verstellen und zuschrauben.
• Dasunte Scharnier mit der Unterlegscheibe abschrauben und die Kuhlschranktur aushangen.
• Das mittlere Scharnier abschrauben.
• Nehmen Sie die Eckstücke an der Tur ab, und wechseln Sie sie gegenseitig (an der Stelle des Eck-stuckes mit dem Loch das Eckstück ohne Loch anbringen, und umgekehrt).
  Die Unterlegscheibe vom unteren Scharnier entfern und (durch Drehen in der Uhrzeigerrichtung) den Zapfen des unteren Scharniers abschrauben. Das untere Scharnier ohne Zapfen wieder zuschrauben.
• Den Zapfen und die Unterlegscheibe in der umgekehrten Reihenfolge in die Öffnung des unteren Scharniers an anderer Seite des Gerätes einbringen.
• Stecken Sie die Kühlschranktür auf das untere Scharnier auf.
• Drehen Sie das mittlere Scharnier um 180^ , stecken Sie es an die andere Türseite auf und schrauben Sie es fest. Darauf die Unterlegscheibe und obere Tur aufstecken.
• Schrauben Sie das obere Scharnier zu und bedecken Sie es mit der Blende.
• Die Schieberführungen an die gegenüberliegenden Seite beider Turen befestigen.
• Verschreiben Sie die Löscher, die nach dem Anschlagwechsel an den vorherigen Stellen geblieben sind, mit den Stöpseln. Schließlich überprüfen Sie das Anlagen der Magnetdichtungen (die Dichtung damit nicht gequetscht sein und muß überall gut abdichten). Im Falle, dass sie falsch liegt, muß sie herausgenommen und um 180^ umgedreht werden. Bei bestimmten Modellen kann die Türdichtigung nicht ausgetauscht werden.Da die Dichtung nicht am Gehäuse des Geräts anliegt, erwärmen Sie diese aus einer entsprechenden Entfernung (z.B. mit einem Haartrockner) und dehnen Sie sie sanft auf die richtige Höhe aus.

1 Blende des oberen Scharniers
2 Oberes Scharnier
3 Obere Leiste
4 Mittleres Scharnier
5 Unterlegscheibe des mittleren Scharniers
6 Unteres Scharnier

7 Unterlegscheibe des unteren Scharniers
8 Zapfen des unteren Scharniers
9 Schieberführung
10 Eckstück ohne Loch
11 Eckstuck mit Loch

Einbau des Gerätes

• Drücken Sie das Gerät ungebär 38 mm tief ins Möbelelement, damit muß der Abstand zwischen dem Gerät und der Seitenwand des Möbelelementes an der Gegenseite des Turscharniers auf der ganzen Höhe 4 mm betragen (Bild 1).
• Machen Sie die beiden Geräteuren welt auf und verbinden Sie sie mit der oberen und unteren Tur des Möbelelementes nach folgenden Verfahren:
• Schieberführungen (zusammen mit Schrauben ST 4,2 x 9,5 im Beutel beigelegt) auf den Geräteurrand befestigen. Die beigelegten Stifte in offene Löscher einsetzen.
• Drücken Sie die Geräte tür an die Tör des Möbelelementes (Bild 2).
• Setzen Sie die Schieber in die Schieberführungen ein und befestigen Sie sie mit den Schrauben A 4 x 12 15 mm vom Rand der Möbeelementtur (Bild 3).
• Entfernen Sie die Schieberführungen und trennen Sie die Geräteur von der Tur des Möbelelementes.
• Befestigen Sie die Schieber noch mit den anderen Schrauben und achtenden Sie darauf, daß die Schieber damit nicht versetzt werden (Bild 4).
• Befestigen Sie die Schieberführungen zurück an die Originalstelle.
• Schließen Sie die Tur zu und überprüfen Sie die Qualität des Schliebens und Abdichtens (die Türdichtigung damit an keiner Stelle gequetscht sein).
• Schließlich befestigen Sie das Gerät ins Möbelelement. Schrauben Sie es an die Decke mit drei Schrauben A 4 x 12 durch die obere Leiste und in den Boden mit zwei Schrauben A 4 x 16 durch die unteren Scharniere. Für die Schrauben sind Löscher ø 3 x 5 auszubohren (Bild 5).
• Der Spalt an der Gegenseite des Turscharniers ist mit der beigelegten Dichtung abzudachten (Bild 6).

HINWEIS!

Während des Einbau ins Möbelement darf das Gerät nicht an das Stromnetz angeschlossen sein, der Thermostatknopf muß sich in der Stellung STOP (0) befinden.
