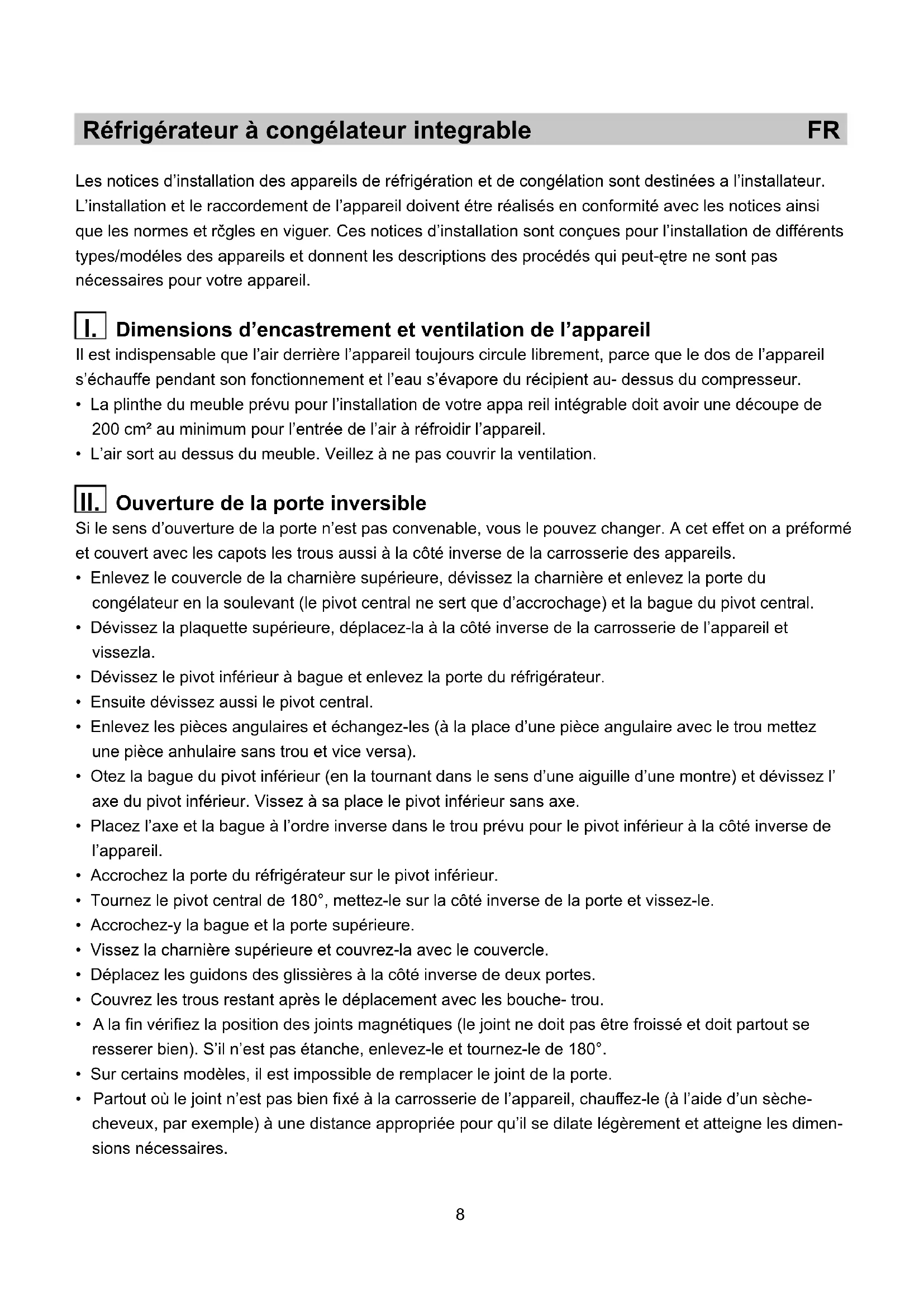

• Chiudere la fessurra alla parte opposta della cerniera apparecchio con la guranizione in dotazione (disegno 6). ATTENZIONE! Durante l’installazione nel mobile l’apparecchio non deve essere collegato alla rete e la manopola ter- mostato deve essere in posizione STOP (0). III.8 Les notices d’installation des appareils de réfrigération et de congélation sont destinées a l’installateur. L’installation et le raccordement de l’appareil doivent étre réalisés en conformité avec les notices ainsi que les normes et rčgles en viguer. Ces notices d’installation sont conçues pour l’installation de différents types/modéles des appareils et donnent les descriptions des procédés qui peut-ętre ne sont pas nécessaires pour votre appareil. Dimensions d’encastrement et ventilation de l’appareil Il est indispensable que l’air derrière l’appareil toujours circule librement, parce que le dos de l’appareil s’échauffe pendant son fonctionnement et l’eau s’évapore du récipient au- dessus du compresseur.

• La plinthe du meuble prévu pour l’installation de votre appa reil intégrable doit avoir une découpe de 200 cm² au minimum pour l’entrée de l’air à réfroidir l’appareil.

• L’air sort au dessus du meuble. Veillez à ne pas couvrir la ventilation. Ouverture de la porte inversible Si le sens d’ouverture de la porte n’est pas convenable, vous le pouvez changer. A cet effet on a préformé et couvert avec les capots les trous aussi à la côté inverse de la carrosserie des appareils.

• Enlevez le couvercle de la charnière supérieure, dévissez la charnière et enlevez la porte du congélateur en la soulevant (le pivot central ne sert que d’accrochage) et la bague du pivot central.

• Dévissez la plaquette supérieure, déplacez-la à la côté inverse de la carrosserie de l’appareil et vissezla.

• Dévissez le pivot inférieur à bague et enlevez la porte du réfrigérateur.

• Ensuite dévissez aussi le pivot central.

• Enlevez les pièces angulaires et échangez-les (à la place d’une pièce angulaire avec le trou mettez une pièce anhulaire sans trou et vice versa).

• Otez la bague du pivot inférieur (en la tournant dans le sens d’une aiguille d’une montre) et dévissez l’ axe du pivot inférieur. Vissez à sa place le pivot inférieur sans axe.

• Placez l’axe et la bague à l’ordre inverse dans le trou prévu pour le pivot inférieur à la côté inverse de l’appareil.

• Accrochez la porte du réfrigérateur sur le pivot inférieur.

• Tournez le pivot central de 180°, mettez-le sur la côté inverse de la porte et vissez-le.

• Accrochez-y la bague et la porte supérieure.

• Vissez la charnière supérieure et couvrez-la avec le couvercle.

• Déplacez les guidons des glissières à la côté inverse de deux portes.

• Couvrez les trous restant après le déplacement avec les bouche- trou.

• A la fi n vérifi ez la position des joints magnétiques (le joint ne doit pas être froissé et doit partout se resserer bien). S’il n’est pas étanche, enlevez-le et tournez-le de 180°.

• Sur certains modèles, il est impossible de remplacer le joint de la porte.

• Partout où le joint n’est pas bien fi xé à la carrosserie de l’appareil, chauffez-le (à l’aide d’un sèche- cheveux, par exemple) à une distance appropriée pour qu’il se dilate légèrement et atteigne les dimen- sions nécessaires.

II. Réfrigérateur à congélateur integrable FR9 1 Couvercle de la charnière supérieure 2 Charnière supérieure 3 Plaquette supérieure 4 Pivot central 5 Bague du pivot central 6 Pivot inférieur 7 Pague du pivot inférieur 8 Axe du pivot inférieur 9 Guidon de la glissière 10 Pièce angulaire sans trou 11 Pièce angulaire avec le trou Encastrement de l’appareil

• Poussez l’appareil environ 30 mm dans le meuble en laissant une distance de 4 mm (Figure 1) sur toute la hauteur entre la paroi latérale du meuble et l’appareil à côté opposée à la charnière de la porte.

• Ouvrez largement les deux portes de l’appareil et joignez-les avec les deux portes du meuble comme il suit:

• Fixez les pattes coulissantes (se trouvant dans le sachet plastique avec les vis ST 4,2 x 9,5) sur le bord de la porte. Mettez les caches dans les renfoncements inutilisés.

• Serrez ensemble la porte de l’appareil avec la porte du meuble (Figure 2).

• Insérez les glissières dans les guidons des glissières et fi xez-les avec les vis A 4 x 12 à distance de 15 mm du bord de la porte du meuble (Figure 3).

• Enlevez les guidons des glissières et séparez la porte de l’appareil de la porte du meuble.

• Fixez les glissières aussi avec d’autres vis et veillez à ce que les glissières ne se déplacent pas (Figure 4).

• Fixez ensuite les guidons des glissières à leur place originale.

• Fermez la porte et vérifi ez la qualité de la fermeture et étanchéité (le joint de la porte ne doit pas être froissé).

• A la fi n, fi xez l’appareil dans le meuble. Vissez l’appareil à la partie haute du meuble avec trois vis A 4 x 12 par la plaquette du haut et au fond du meuble avec deux vis A 4 x 16 par les pivots inférieurs. Forez les trous de ø 3 x 5 pour les vis (Figure 5).
