Тип продукт	Вграждаем хладилник-фризер
Марка	Gorenje
Модел	RB4061AW
Височина	177 cm
Ширина	54 cm
Дълбочина	54 cm
Нетно тегло	50 kg
Захранващо напрежение	220-240 V ~ 50 Hz
Климатичен клас	N / ST
Обем на хладилника	200 L
Обем на фризера	50 L
Мощност на замразяване	4 kg/24h
Енергиен клас	F
Годишна консумация	220 kWh
Тип размразяване	Ръчно
Обратно отваряне на вратата	Да
Вграждаема инсталация	Да
Брой рафтове	3
Брой балкончета	3
Вътрешно осветление	LED
Механичен термостат	Да
Ниво на шум	42 dB
Сертификати	CE
Ръководство за употреба	44 страници, френски

Често задавани въпроси - RB4061AW GORENJE

Как да обърна посоката на отваряне на вратата?

Отстранете капачката на горната панта, развийте пантата и свалете вратата. Преместете горната плочка, след това оста и пръстена на долния вал от другата страна. Разменете ъгловите части и поставете вратата обратно. Завийте горната панта и регулирайте уплътненията, ако е необходимо.

Какви са минималните размери за вграждане?

Вграждането трябва да позволи вентилация: отвор от минимум 200 cm² в цокъла за входящ въздух, а въздухът трябва да излиза свободно над шкафа. Уредът се поставя с разстояние от 4 mm между страничната стена на шкафа и уреда.

Как да закрепя вратите на уреда и шкафа?

Използвайте плъзгащите се крачета и предоставените релси. Отворете широко двете врати, фиксирайте крачетата на вратата на уреда, затегнете двете врати заедно, вкарайте релсите в водачите и завийте. Проверете уплътнението след затваряне.

Мога ли да инсталирам уреда безопасно без електричество?

Да, инсталацията трябва да се извърши с изключен уред и термостата на позиция STOP (0) или превключвателят ВКЛ/ИЗКЛ в изключено положение. Включете само след завършване на вграждането.

Как да почистя хладилника?

Използвайте мека кърпа с топла сапунена вода. Изплакнете и подсушете. Не използвайте абразивни продукти. Почиствайте редовно уплътнението на вратата и съда за изпаряване на водата над компресора.

Какво да направя, ако уплътнението на вратата не затваря правилно?

Проверете дали не е набръчкано. Ако не е херметично, го отстранете и го завъртете на 180°. Ако е необходимо, леко загрейте уплътнението със сешоар, за да го разширите и подобрите уплътняването.

Как да настроя температурата?

Използвайте копчето на термостата, намиращо се вътре в хладилника. Завъртете го от позиция STOP (0) на по-високи позиции за повече студ. Консултирайте се с ръководството за препоръчителните настройки.

Шумен ли е уредът?

Нивото на шум е 42 dB, което е нормално за този тип уред. Уверете се, че уредът е изравнен и не докосва съседни мебели, за да намалите вибрациите.

Мога ли да сменя уплътнението на вратата?

При някои модели уплътнението не е сменяемо. Ако е необходимо, следвайте процедурата за обръщане (180°) или го загрейте. Свържете се с клиентската служба на Gorenje за смяна, ако е необходимо.

Къде да намеря пълното ръководство за употреба?

Ръководството е достъпно безплатно в PDF формат на notice-facile.com за модел RB4061AW GORENJE. Можете също да поискате превод на друг език.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB4061AW GORENJE

1 Поклопка на горната шарка

2 Горна шарка

3 Горна летва

6 Уеп на долната шарка

7 Долна шарка

8 Аголник без дупка

9 Аголник со дупка

11 Закачка на вратичето

12 Шарка на вратичето

III. Вградување

Хладилници и фризери за вграждане

BG

Инструкциите за монтаж на хладилници и фризери са само за квалифицирани техници. Уредите трябва да бъдат монтирани и инсталирани в съответствие с тези инструкции, стандартите и регулациите в страната. Инструкциите за монтаж са подготовени за различни типове и модели уреди, затова в тях може да откриете някои процедури, които не трябва да се прилагат за ваши уред.

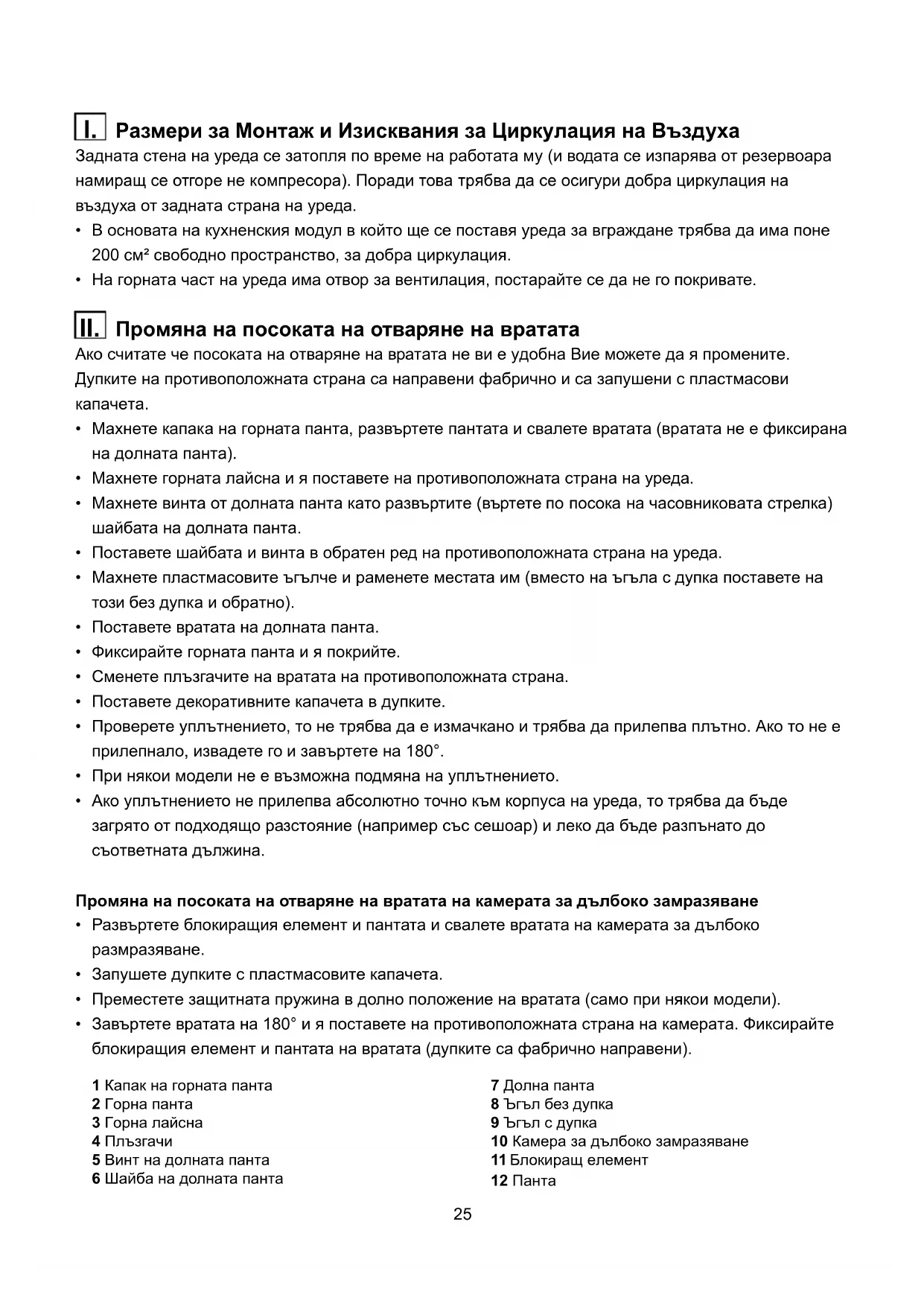

I. Размери за Монтаж и Изисквания за Циркулация на Въздуха

Задната стена на уреда се затопля по време на работата му (и водата се изпарява от резервоара намиращ се отгоре не компресора). Поради това трябва да се осигури добра циркулация на въздуха от задната страна на уреда.

• В основата на кухненския модул, в който ще се поставя уредът за вграждане, трябва да има поне 200 см² свободно пространство, за добра циркулация.
• На горната част на уреда има отвор за вентилация, постарайте се да не го покривате.

II. Промяна на посоката на отваряне на вратата

Ако считате, че посоката на отваряне на вратата не ви е удобна, можете да я промените.

Дупките на противоположната страна са направени фабрично и са запушени с пластмасови капачета.

• Махнете капака на горната панта, развъртете пантата и свалете вратата (вратата не е фиксирана на долната панта).
• Махнете горната лайсна и я поставете на противоположната страна на уреда.
• Махнете винта от долната панта, като развъртите (въртете по посока на часовниковата стрелка) шайбата на долната панта.
• Поставете шайбата и винта в обратен ред на противоположната страна на уреда.
• Махнете пластмасовите ъгълчета и разменете местата им (вместо на ъгъла с дупка поставете на този без дупка и обратно).
• Поставете вратата на долната панта.
• Фиксирайте горната панта и я покрийте.
• Сменете плъзгачите на вратата на противоположната страна.
• Поставете декоративните капачета в дупките.
• Проверете уплътнението, то не трябва да е измачкано и трябва да прилепва плътно. Ако то не е прилепнало, извадете го и завъртете на 180°.
• При някои модели не е възможна подмяна на уплътнението.
• Ако уплътнението не прилепва абсолютно точно към корпуса на уреда, то трябва да бъде загрято от подходящо разстояние (например със сешоар) и леко да бъде разпънато до съответната дължина.

Промяна на посоката на отваряне на вратата на камерата за дълбоко замразяване

- Развъртете блокиращия елемент и пантата и свалете вратата на камерата за дълбоко размразяване.

- Преместете защитната пружина в долно положение на вратата (само при някои модели).

- Завъртете вратата на 180° и я поставете на противоположната страна на камерата. Фиксирайте блокиращия елемент и пантата на вратата (дупките са фабрично направени).

1 Капак на горната панта 2 Горна панта 3 Горна лайсна 4 Плъзгачи 5 Винт на долната панта 6 Шайба на долната панта

7 Долна панта 8 Ъгъл без дупка 9 Ъгъл с дупка 10 Камера за дълбоко замразяване 11 Блокиращ елемент 12 Панта

• Поставете уреда в кухненския модул на 38 мм като осигурите поне по 4 мм свободно разстояние до стените на кухненската мебел (Фиг. 1).
• Отворете широко вратата и я поставете заедно с вратата на модула. Процедирайте по следния начин:
• Фиксирайте страничните водачи (намират се в найлоново пликче в уреда с винтове ST 4,2 x 9.5) към края на вратата. Поставете на дупките тапичките за да ги затворите.
• Сложете една към друга вратите на кухненския модул и уреда (Фиг. 2).
• Поставете лайните в плъзгачите и ги фиксирайте към модула на разстояние около 15 мм от ръба, като използвате винтове А 4 x 12 (Фиг. 3).
• Извадете плъзгачите и разделете врата на уреда от тази на кухненския.
• Фиксирайте плъзгачите като внимавате да не ги изместите при завинтването (Фиг. 4).
• Поставете плъзгачите в първоначалното им положение.
• Затворете вратата и проверете уплътнението (не трябва да се набира). Вратата трябва да се отваря и затваря гладко.

ЗАБЕЛЕЖКА:

Уредите с височина до 575 мм имат само една лайсна.

- Поставете уреда в кухненския модул. В горната част фиксирайте с три винтчета А 4 x 12, а в долната с две А 4 x 16. Направете дупки с ø 3 x 5 (Фиг. 5).

- Затворете пространството с уплътненията (Фиг. 6).

ВНИМАНИЕ

Преди монтаж на уреда в кухненския модул, изключете от електрическата мрежа и поставете ключа на термостата в положение STOP (0) или изключете копчето за включване и изключване.
