Producttype	Inbouw koel-vriescombinatie
Merk	Gorenje
Model	RB4061AW
Hoogte	177 cm
Breedte	54 cm
Diepte	54 cm
Netto gewicht	50 kg
Voedingsspanning	220-240 V ~ 50 Hz
Klimaatklasse	N / ST
Koelruimte inhoud	200 L
Vriesruimte inhoud	50 L
Vriescapaciteit	4 kg/24u
Energieklasse	F
Jaarlijks verbruik	220 kWh
Ontdooitype	Handmatig
Omkeerbare deuropening	Ja
Inbouwinstallatie	Ja
Aantal legplateaus	3
Aantal deurvakken	3
Binnenverlichting	LED
Mechanische thermostaat	Ja
Geluidsniveau	42 dB
Certificeringen	CE
Gebruiksaanwijzing	44 pagina's, Frans

Veelgestelde vragen - RB4061AW GORENJE

Hoe draai ik de openingsrichting van de deur om?

Verwijder het deksel van het bovenste scharnier, schroef het scharnier los en verwijder de deur. Verplaats de bovenste plaat, vervolgens de as en de ring van de onderste draaipunt naar de andere kant. Wissel de hoekstukken om en plaats de deur terug. Schroef het bovenste scharnier vast en stel de pakkingen bij indien nodig.

Wat zijn de minimale inbouwdimensies?

De inbouwruimte moet ventilatie mogelijk maken: een opening van minimaal 200 cm² in de plint voor luchtinlaat, en de lucht moet vrij kunnen uitstromen boven het meubel. Het apparaat wordt geplaatst met een tussenruimte van 4 mm tussen de zijwand van het meubel en het apparaat.

Hoe bevestig ik de deuren van het apparaat en het meubel?

Gebruik de meegeleverde schuifpootjes en geleiders. Open beide deuren wijd, bevestig de pootjes op de deur van het apparaat, druk beide deuren tegen elkaar, steek de geleiders in de geleidingsstukken en schroef ze vast. Controleer de afdichting na het sluiten.

Kan ik het apparaat veilig installeren zonder elektriciteit?

Ja, de installatie moet met apparaat losgekoppeld en de thermostaat op stand STOP (0) of de aan/uit-schakelaar in de uit-stand gebeuren. Pas aansluiten nadat de inbouw is voltooid.

Hoe reinig ik de koelkast?

Gebruik een zachte doek met lauw zeepsop. Spoel en droog. Gebruik geen schurende producten. Maak regelmatig de deurpakking en de waterverdampingsbak boven de compressor schoon.

Wat te doen als de deurpakking niet goed sluit?

Controleer of hij niet gekreukt is. Als hij niet afdicht, verwijder hem dan en draai hem 180°. Verwarm indien nodig de pakking licht met een föhn om hem uit te zetten en de afdichting te verbeteren.

Hoe stel ik de temperatuur in?

Gebruik de thermostaatknop aan de binnenkant van de koelkast. Draai hem van stand STOP (0) naar hogere standen voor meer kou. Raadpleeg de handleiding voor de aanbevolen instellingen.

Is het apparaat luidruchtig?

Het geluidsniveau is 42 dB, wat normaal is voor dit type apparaat. Zorg ervoor dat het apparaat waterpas staat en geen aangrenzende meubels raakt om trillingen te verminderen.

Kan ik de deurpakking vervangen?

Bij sommige modellen is de pakking niet vervangbaar. Volg indien nodig de procedure voor omdraaien (180°) of verhit hem. Neem contact op met de Gorenje klantenservice voor vervanging indien nodig.

Waar vind ik de volledige gebruiksaanwijzing?

De handleiding is gratis beschikbaar in PDF-formaat op notice-facile.com voor model RB4061AW GORENJE. U kunt ook een vertaling in een andere taal aanvragen.

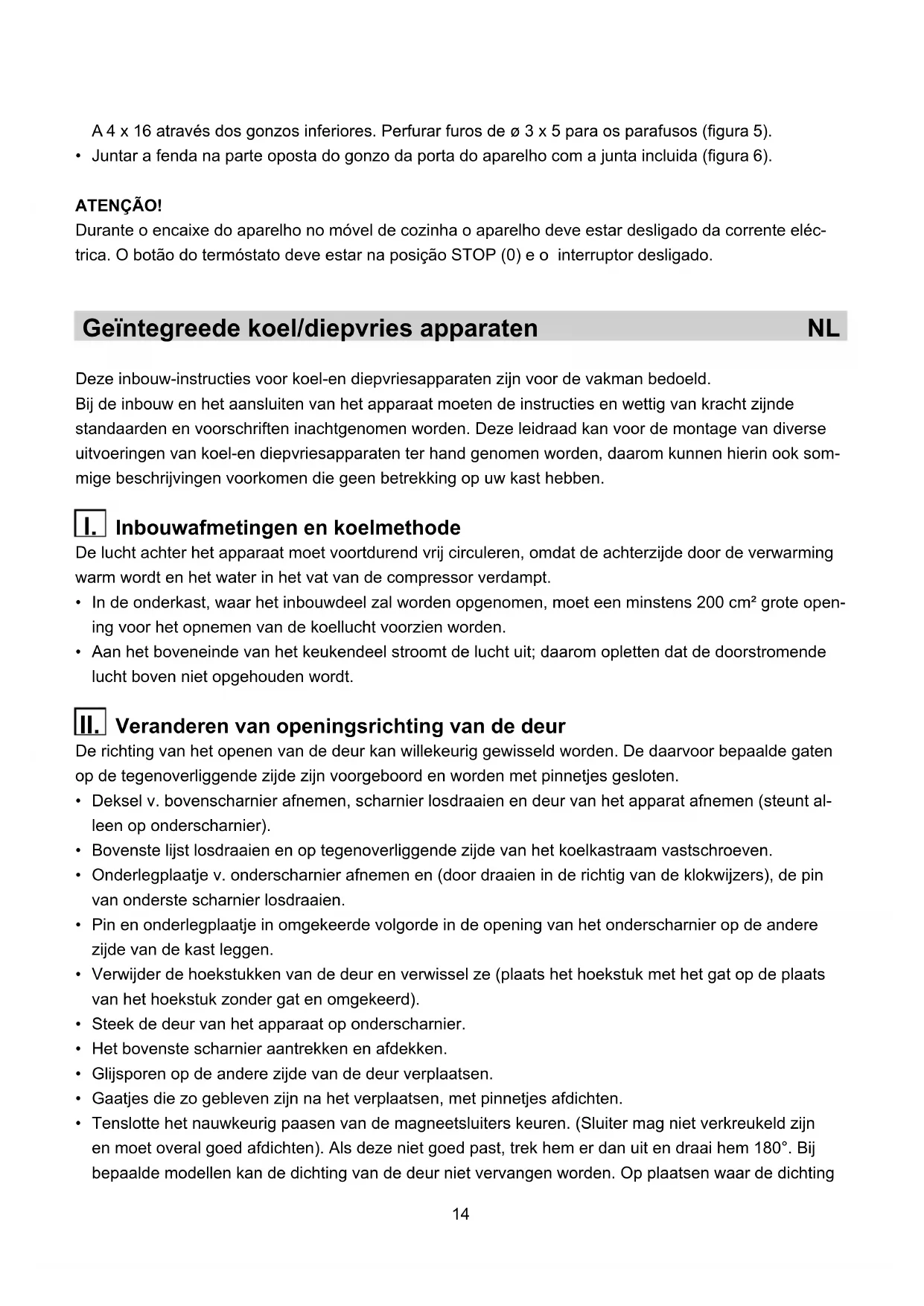

GEBRUIKSAANWIJZING RB4061AW GORENJE

Deze inbouw-instructies voor koel- en diepvriesapparaten zijn voor de vakman bedoeld.

Bij de inbouw en het aansluiten van het apparaat moeten de instructies en wettelijk van kracht zijnde standaarden en voorschriften in acht genomen worden. Deze leidraad kan voor de montage van diverse uitvoeringen van koel- en diepvriesapparaten ter hand genomen worden, daarom kunnen hierin ook sommige beschrijvingen voorkomen die geen betrekking op uw kast hebben.

I. Inbouwafmetingen en koelmethode

De lucht achter het apparaat moet voortdurend vrij circuleren, omdat de achterzijde door de verwarming warm wordt en het water in het vat van de compressor verdampt.

• In de onderkast, waar het inbouwdeel zal worden opgenomen, moet een minstens 200 cm² grote opening voor het opnemen van de koellucht voorzien worden.
• Aan het boveneinde van het keukendeel stroomt de lucht uit; daarom opletten dat de doorstromende lucht boven niet opgehouden wordt.

II. Veranderen van openingsrichting van de deur

De richting van het openen van de deur kan willekeurig gewisseld worden. De daarvoor bepaalde gaten op de tegenoverliggende zijde zijn voorgeboord en worden met pinnetjes gesloten.

• Deksel van het bovenscharnier afnemen, scharnier losdraaien en deur van het apparaat afnemen (steunt alleen op onderscharnier).
• Bovenste lijst losdraaien en op tegenoverliggende zijde van het koelkastraam vastschroeven.
• Onderlegplaatje van het onderscharnier afnemen en (door draaien in de richting van de klokwijzers), de pin van het onderste scharnier losdraaien.
• Pin en onderlegplaatje in omgekeerde volgorde in de opening van het onderscharnier op de andere zijde van de kast leggen.

- Verwijder de hoekstukken van de deur en verwissel ze (plaats het hoekstuk met het gat op de plaats van het hoekstuk zonder gat en omgekeerd).

- Steek de deur van het apparaat op het onderscharnier.

- Het bovenste scharnier aantrekken en afdekken.

- Glijsporen op de andere zijde van de deur verplaatsen.

- Gaatjes die zo gebleven zijn na het verplaatsen, met pinnetjes afdichten.

- Tenslotte het nauwkeurig passen van de magneetsluiters keuren. (Sluiter mag niet verkreukeld zijn en moet overal goed afdichten). Als deze niet goed past, trek hem er dan uit en draai hem 180°. Bij bepaalde modellen kan de dichting van de deur niet vervangen worden. Op plaatsen waar de dichting

niet aan de kast van het apparaat aansluit, deze van een passende afstand verwarmen (bijv. met een haardroger) en een beetje rekken totdat de juiste hoogte van de dichting is bereikt.

Verandering van de openingsrichting van de vriesruimte

• Springpen losdraaien en scharnier van vrieskamer en deurtje afnemen.
• Gaatjes dan met bijgevoegde pinnetjes toedichten.

- Verplaats de veiligheidsveer op de onderkant van de deur. (hebben slechts enkele modellen)

- Deurtje om 180° draaien. Op andere zijde van de vrieskamer plaatsen en scharnier met springpen op de nieuwe plaats aanbrengen (bevestigingsgaten zijn reeds aangeduid).

1 Deksel van bovenste scharnier

2 Bovenste scharnier

3 Bovenste lijst

4 Glijvoering

5 Onderlegplaatje van onderscharnier

6 Pin van onderste scharnier

7 Onderscharnier

8 Hoekstuk zonder gat

9 Hoekstuk met gat

10 Deurtje v. vriesruimte

11 Scharnier v. deurtje

12 Springpen v. deurtje

Inbouw van het apparaat

• Het apparaat ca. 38 mm diep in het keukenelement schuiven, waarbij de afstand tussen het apparaat en het oppervlak van het betreffende keukenelement op de tegenoverliggende zijde van het scharnier van de deur over de gehele hoogte 4 mm moet bedragen (zie tekening 1).
• Doe beide deuren van het apparaat volledig open en verbind deze met de bovenste en onderste deur van het element (in de volgende volgorde):
• Bevestig de richels van de geleiders (bijgeleverd in het zakje met de schroeven ST 4,2 x 9,5) aan de rand van het apparaat. Plaats de bijgeleverde dopjes in de niet afgedekte gaten.
• Deur van het apparaat met de deur van het keukendeel samen drukken (tekening 2).
• Glijders in banen zetten en deze met schroeven A 4 x 12 15 mm van deurrand van het keukendeel bevestigen (tekening 3).
• Glijbanen verwijderen en deur van het apparaat van deur keukenelement scheiden.
• Glijders verder nog met andere schroeven bevestigen en opletten dat de glijders daarbij niet verschoven worden (tekening 4).
• Glijbanen op de oorspronkelijke plaats bevestigen.
• Maak de deur toe en zie dat ze goed toegaat en afsluit (geen verkreuken van het dichtband).

AANMERKING:

Apparaten met een hoogte van 575 mm bezitten slechts een glijder en glijbaan.

• Ten slotte het apparaat in het keukendeel schuiven en bevestigen door drie bouten door de bovenlijst, twee schroeven A 4 x 12 in de bodem en door de onderste scharnieren aan te brengen A 4 x 16. Voor de schroeven moeten daarvoor gaten van ø 3 mm x 5 (tekening 5) geboord worden.
• De spleet in de andere zijde van het deurscharnier moet met het bijgevoegd band afgedicht worden (tekening 6).

WAARSCHUWING!

Tijdens het opstellen van het apparaat in een keukenelement, het apparaat nooit op elektrisch stroomnet aansluiten, de thermostaatknop in positie STOP (0), of de "POWER" schakelaar in Aan/Uit (ON/OFF) draaien.
