Produkttyp	Einbaukühl-Gefrierschrank
Marke	Gorenje
Modell	RB4061AW
Höhe	177 cm
Breite	54 cm
Tiefe	54 cm
Nettogewicht	50 kg
Versorgungsspannung	220-240 V ~ 50 Hz
Klimaklasse	N / ST
Kühlvolumen	200 L
Gefriervolumen	50 L
Gefrierleistung	4 kg/24h
Energieeffizienzklasse	F
Jahresverbrauch	220 kWh
Abtauart	Manuell
Wechselbarer Türanschlag	Ja
Einbau	Ja
Anzahl Ablagen	3
Anzahl Türablagen	3
Innenbeleuchtung	LED
Mechanischer Thermostat	Ja
Geräuschpegel	42 dB
Zertifizierungen	CE
Bedienungsanleitung	44 Seiten, Französisch

Häufig gestellte Fragen - RB4061AW GORENJE

Wie kann der Türanschlag gewechselt werden?

Entfernen Sie die Abdeckung des oberen Scharniers, schrauben Sie das Scharnier ab und nehmen Sie die Tür ab. Versetzen Sie die obere Platte, dann die Achse und den Ring des unteren Drehpunkts auf die andere Seite. Tauschen Sie die Winkelteile aus und setzen Sie die Tür wieder ein. Schrauben Sie das obere Scharnier fest und justieren Sie ggf. die Dichtungen.

Was sind die Mindesteinbaumaße?

Der Einbau muss eine Belüftung ermöglichen: ein Ausschnitt von mindestens 200 cm² in der Sockelleiste für den Lufteintritt, und die Luft muss frei über dem Möbel austreten können. Das Gerät wird mit einem Abstand von 4 mm zwischen der Seitenwand des Möbels und dem Gerät aufgestellt.

Wie werden die Türen des Geräts und des Möbels befestigt?

Verwenden Sie die mitgelieferten Gleitfüße und Führungsschienen. Öffnen Sie beide Türen weit, befestigen Sie die Füße an der Gerätetür, ziehen Sie die beiden Türen zusammen, setzen Sie die Führungsschienen in die Führungen ein und schrauben Sie sie fest. Überprüfen Sie nach dem Schließen die Dichtheit.

Kann ich das Gerät sicher ohne Strom installieren?

Ja, die Installation muss bei abgestecktem Gerät und Thermostat auf Position STOP (0) oder EIN/AUS-Schalter in der Position AUS erfolgen. Schließen Sie es erst an, nachdem der Einbau abgeschlossen ist.

Wie reinige ich den Kühlschrank?

Verwenden Sie ein weiches Tuch mit warmem Seifenwasser. Spülen und trocknen Sie. Verwenden Sie keine Scheuermittel. Reinigen Sie regelmäßig die Türdichtung und die Wasserauffangschale über dem Kompressor.

Was tun, wenn die Türdichtung nicht richtig schließt?

Überprüfen Sie, ob sie nicht geknickt ist. Wenn sie nicht dicht ist, nehmen Sie sie ab und drehen Sie sie um 180°. Erhitzen Sie die Dichtung bei Bedarf leicht mit einem Föhn, um sie auszudehnen und die Abdichtung zu verbessern.

Wie stelle ich die Temperatur ein?

Verwenden Sie den Thermostatregler im Kühlschrank. Drehen Sie ihn von der Position STOP (0) auf höhere Positionen für mehr Kälte. Beachten Sie die Anleitung für empfohlene Einstellungen.

Ist das Gerät laut?

Der Geräuschpegel beträgt 42 dB, was für diesen Gerätetyp normal ist. Stellen Sie sicher, dass das Gerät waagerecht steht und nicht an benachbarte Möbel stößt, um Vibrationen zu reduzieren.

Kann ich die Türdichtung wechseln?

Bei einigen Modellen ist die Dichtung nicht austauschbar. Führen Sie bei Bedarf das Umdrehverfahren (180°) durch oder erhitzen Sie sie. Kontaktieren Sie den Gorenje-Kundendienst für einen Austausch, falls erforderlich.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung ist kostenlos im PDF-Format auf notice-facile.com für das Modell RB4061AW GORENJE erhältlich. Sie können auch eine Übersetzung in eine andere Sprache anfordern.

BEDIENUNGSANLEITUNG RB4061AW GORENJE

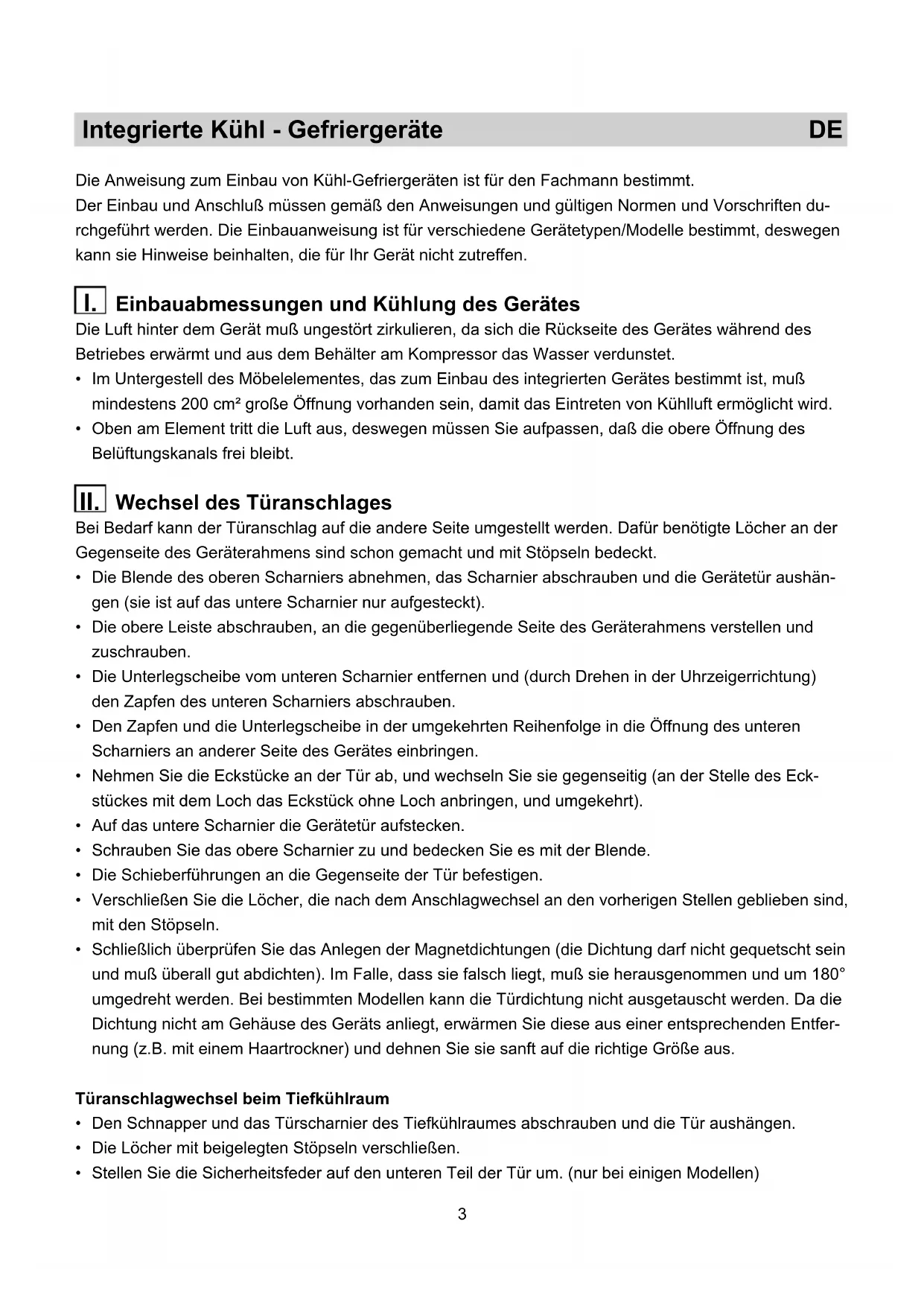

Die Anweisung zum Einbau von Kühl-Gefriergeräten ist für den Fachmann bestimmt.

Der Einbau und Anschluss müssen gemäß den Anweisungen und gültigen Normen und Vorschriften durchgeführt werden. Die Einbauanweisung ist für verschiedene Gerätetypen/Modelle bestimmt, deswegen kann sie Hinweise beinhalten, die für Ihr Gerät nicht zutreffen.

I. Einbauabmessungen und Kühlung des Gerätes

Die Luft hinter dem Gerät muss ungestört zirkulieren, da sich die Rückseite des Gerätes während des Betriebes erwärmt und aus dem Behälter am Kompressor das Wasser verdunstet.

• Im Untergestell des Möbelelementes, das zum Einbau des integrierten Gerätes bestimmt ist, muss mindestens 200 cm² große Öffnung vorhanden sein, damit das Eintreten von Kühlluft ermöglicht wird.
• Oben am Element tritt die Luft aus, deswegen müssen Sie aufpassen, dass die obere Öffnung des Belüftungskanals frei bleibt.

II. Wechsel des Türanschlages

Bei Bedarf kann der Türanschlag auf die andere Seite umgestellt werden. Dafür benötigte Löcher an der Gegenseite des Geräterahmens sind schon gemacht und mit Stöpseln bedeckt.

• Die Blende des oberen Scharniers abnehmen, das Scharnier abschrauben und die Gerätetür aushängen (sie ist auf das untere Scharnier nur aufgesteckt).
• Die obere Leiste abschrauben, an die gegenüberliegende Seite des Geräterahmens verstellen und zuschrauben.
• Die Unterlegscheibe vom unteren Scharnier entfernen und (durch Drehen in der Uhrzeigerrichtung) den Zapfen des unteren Scharniers abschrauben.
• Den Zapfen und die Unterlegscheibe in der umgekehrten Reihenfolge in die Öffnung des unteren Scharniers an anderer Seite des Gerätes einbringen.
• Nehmen Sie die Eckstücke an der Tür ab, und wechseln Sie sie gegenseitig (an der Stelle des Eckstücks mit dem Loch das Eckstück ohne Loch anbringen, und umgekehrt).
• Auf das untere Scharnier die Gerätetür aufstecken.
• Schrauben Sie das obere Scharnier zu und bedecken Sie es mit der Blende. • Die Schieberführungen an die Gegenseite der Tür befestigen.
• Verschließen Sie die Löcher, die nach dem Anschlagwechsel an den vorherigen Stellen geblieben sind, mit den Stöpseln.
• Schließlich überprüfen Sie das Anlegen der Magnetdichtungen (die Dichtung darf nicht gequetscht sein und muß überall gut abdichten). Im Falle, dass sie falsch liegt, muß sie herausgenommen und um 180° umgedreht werden. Bei bestimmten Modellen kann die Türdichtung nicht ausgetauscht werden. Da die Dichtung nicht am Gehäuse des Geräts anliegt, erwärmen Sie diese aus einer entsprechenden Entfernung (z.B. mit einem Haartrockner) und dehnen Sie sie sanft auf die richtige Größe aus.

Türanschlagwechsel beim Tiefkühlraum

• Den Schnapper und das Türscharnier des Tiefkühlraumes abschrauben und die Tür aushängen. • Die Löcher mit beigelegten Stöpseln verschließen.
• Stellen Sie die Sicherheitsfeder auf den unteren Teil der Tür um. (nur bei einigen Modellen)

- Die Tür um 180° drehen, an die gegenüberliegende Seite des Tiefkühlraumes anbringen und das Scharnier und den Türschnapper an neuen Stellen zuschrauben (die Befestigungslöcher sind schon angezeigt).

1 Blende des oberen Scharniers

7 Unteres Scharnier

2 Oberes Scharnier

8 Eckstück ohne Loch

3 Obere Leiste

9 Eckstück mit Loch

4 Schieberführung

10 Tiefkühlraumtür

5 Unterlegscheibe des unteren Scharniers

11 Türschnapper

6 Zapfen des unteren Scharniers

12 Türscharnier

Einbau des Gerätes

• Drücken Sie das Gerät ungefähr 38 mm tief ins Möbelelement, dabei muss der Abstand zwischen dem Gerät und der Seitenwand des Möbelelementes an der Gegenseite des Türscharniers auf der ganzen Höhe 4 mm betragen (Bild 1).
• Machen Sie die beiden Gerätetüren weit auf und verbinden Sie sie mit der oberen und unteren Tür des Möbelelementes nach folgendem Verfahren:
• Machen Sie die beiden Gerätetüren weit auf und verbinden Sie sie mit der oberen und unteren Tür des Möbelelementes nach folgendem Verfahren:
• Schieberführungen (zusammen mit Schrauben ST 4,2 x 9,5 im Beutel beigelegt) auf den Gerätetürrand befestigen. Die beigelegten Stifte in offene Löcher einsetzen.
• Drücken Sie die Gerätetür an die Tür des Möbelelementes (Bild 2).
• Setzen Sie die Schieber in die Schieberführungen ein und befestigen Sie sie mit den Schrauben A 4 x 12 15 mm vom Rand der Möbelelementtür (Bild 3).
• Entfernen Sie die Schieberführungen und trennen Sie die Gerätetür von der Tür des Möbelelementes.
• Befestigen Sie die Schieber noch mit den anderen Schrauben und achten Sie darauf, dass die Schieber dabei nicht versetzt werden (Bild 4).
• Befestigen Sie die Schieberführungen zurück an die Originalstelle.
• Schließen Sie die Tür zu und überprüfen Sie die Qualität des Schließens und Abdichtens (die Türdichtung darf an keiner Stelle gequetscht sein).

ANMERKUNG:

Die Geräte mit der Höhe von 575 mm haben nur einen Schieber und eine Schieberführung.

- Schließlich befestigen Sie das Gerät im Möbelelement. Schrauben Sie es an der Decke mit drei Schrauben A 4 x 12 durch die obere Leiste und im Boden mit zwei Schrauben A 4 x 16 durch die unteren Scharniere. Für die Schrauben sind Löcher ø 3 x 5 auszubohren (Bild 5).

- Der Spalt an der Gegenseite des Türscharniers ist mit der beigelegten Dichtung abzudichten (Bild 6).

HINWEIS!

Während des Einbaus ins Möbelelement darf das Gerät nicht an das Stromnetz angeschlossen sein, der Thermostatknopf muss sich in der Stellung STOP (0) befinden bzw. der EIN/AUS-Schalter muss ausgeschaltet sein.
