BEDIENUNGSANLEITUNG XWA 71451 WB INDESIT

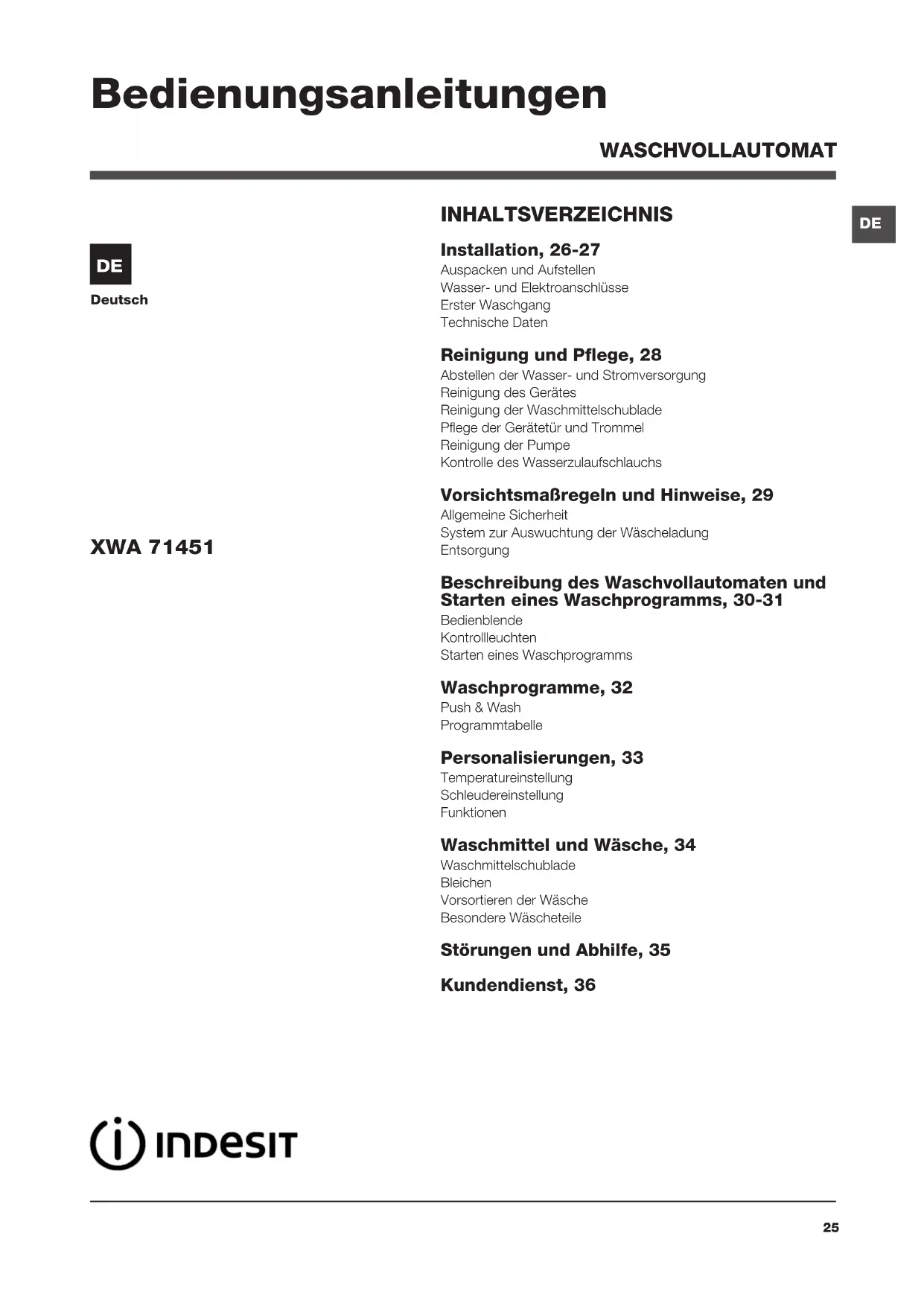

INHALTSVERZEICHNIS Installation, 26-27

Auspacken und Aufstellen

Wasser- und Elektroanschlüsse

Reinigung und Pflege, 28

Abstellen der Wasser- und Stromversorgung

Reinigung des Gerätes

Reinigung der Waschmittelschublade

Pflege der Gerätetür und Trommel

Kontrolle des Wasserzulaufschlauchs

Vorsichtsmaßregeln und Hinweise, 29

Allgemeine Sicherheit

System zur Auswuchtung der Wäscheladung

Beschreibung des Waschvollautomaten und

Starten eines Waschprogramms, 30-31

Starten eines Waschprogramms

Personalisierungen, 33

Temperatureinstellung

Schleudereinstellung

Waschmittel und Wäsche, 34

Waschmittelschublade

Vorsortieren der Wäsche

Besondere Wäscheteile

Störungen und Abhilfe, 35

Bedienungsanleitungen

WASCHVOLLAUTOMAT TR26

! Es ist äußerst wichtig, diese Bedienung-sanlei-

tung sorgfältig aufzubewahren, um sie jederzeit

zu Rate ziehen zu können. Sorgen Sie dafür,

dass sie im Falle eines Umzugs oder einer Über-

gabe an einen anderen Benutzer das Gerät stets

begleitet, damit auch der neue Inhaber die Mögli-

chkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise aufmer-

ksam durch: sie liefern wichtige Informationen

hinsichtlich der Installation, des Gebrauchs

Auspacken und Aufstellen

2. Sicherstellen, dass der Waschvollautomat

keine Transportschäden erlitten hat. Schließen

Sie das Gerät im Falle einer Beschädigung bitte

nicht an und kontaktieren Sie Ihren Händler.

nehmen (siehe Abbil-

4. Die Löcher mittels der mitgelieferten Kunst-

stoffstöpsel schließen.

5. Sämtliche Teile aufbewahren: Sollte der

Waschvoll-automat erneut transportiert wer-

den müssen, müssen diese Teile wieder einge-

! Verpackungsmaterial ist kein Spielzeug für Kinder.

1. Der Waschvollautomat muss auf einem

ebenen, festen Untergrund aufgestellt werden,

ohne diesen an Wände, Möbelteile oder ähnli-

nicht perfekt eben sein,

heiten durch An- bzw.

Ausdrehen der vorderen

Stellfüße ausgeglichen

werden (siehe Abbil-

dung), der auf der Arbei-

tsfläche zu ermittelnde

Neigungsgrad darf 2°

nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die

erforderliche Stabilität, durch die Vibrationen,

Betriebsgeräusche und ein Verrücken des

Gerätes vermieden werden. Bei Teppichböden

müssen die Stellfüße so reguliert werden, dass

ein ausreichender Freiraum zur Belüftung unter

dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den

einen Kaltwasserhahn

auslaufen, bis klares

vollautomaten befin-

3. Der Schlauch darf nicht eingeklemmt oder

! Der Wasserdruck muss innerhalb der Wer-

te liegen, die in der Tabelle der Technischen

Daten angegeben sind (siehe nebenstehende

! Sollte der Zulaufschlauch nicht lang genug

sein, dann wenden Sie sich bitte an einen

Fachhändler oder an einen autorisierten Fach-

! Verwenden Sie niemals bereits gebrauchte

! Verwenden Sie die Schläuche, die mit dem

Gerät geliefert wurden.

Anschluss des Ablaufschlauches

Ablaufschlauch, ohne

ihn dabei zu knicken,

an eine Ablaufleitung,

oder an einen in der

diesen in ein Becken

oder eine Wanne ein;

Falle mittels der mi-

tgelieferten Führung

nicht unter Wasser bleiben.

! Verlängerungsschläuche sollten nicht ein-

gesetzt werden, sollte dies jedoch absolut

unvermeidlich sein, muss die Verlängerung

denselben Durchmesser des Originalschlau-

chs aufweisen und darf eine Länge von 150

cm nicht überschreiten.

Vor Einfügen des Netzsteckers in die Steckdo-

se ist sicherzustellen, dass:

• die Steckdose über eine normgerechte

• die Steckdose die in den Technischen Da-

ten angegebenen Höchstlast des Gerätes

trägt (siehe nebenstehende Tabelle);

• die Stromspannung den in den Technischen

Daten angegebenen Werten entspricht (sie-

he nebenstehende Tabelle);

• die Steckdose mit dem Netzstecker des

Waschvollautomaten kompatibel ist. An-

dernfalls muss der Netzstecker (oder die

Steckdose) ersetzt werden.

! Der Waschvollautomat darf nicht im Freien

installiert werden, auch nicht, wenn es sich um

einen geschützten Platz handelt. Es ist gefährlich,

das Gerät Gewittern und Unwettern auszusetzen.

! Die Steckdose muß jederzeit zugänglich sein.

! Verwenden Sie bitte keine Verlängerungen

oder Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw. ein-

! Das Versorgungskabel darf nur durch autori-

sierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei

Haftung, sollten diese Vorschriften nicht genau

Lassen Sie nach der Installation bzw. vor

erstmaligem Gebrauch erst einen Waschgang

(mit Waschmittel) ohne Wäsche durchlau-

fen. Stellen Sie hierzu das Waschprogramm

„AUTO REINIGEN“ ein (siehe „Reinigung des

siehe das am Gerät befindli-

Standard Baumwolle 40°C.

Dieses Gerät entspricht den

folgenden EG-Richtlinien:

- 2004/108/CE (elektroma-

gnetische Verträglichkeit)

- 2006/95/CE (Niederspannung)28

DE Reinigung und Pflege

Abstellen der Wasser- und Strom-

• Drehen Sie den Wasserhahn nach jedem Wa-

schvorgang zu. Hierdurch wird der Verschleiß

der Wasseranlage verringert und Wasserlecks

• Ziehen Sie den Netzstecker aus der Steckdo-

se, bevor Sie Ihren Waschvollautomaten

Reinigung des Gerätes

• Die Gehäuseteile und die Teile aus Gummi

können mit einem mit warmer Spülmittellauge

angefeuchteten Tuch gereinigt werden. Vermei-

den Sie den Einsatz von Löse- und Scheuermit-

• Die Waschmaschine verfügt über ein „AUTO REINIGEN“-Programm der inneren Teile, das gän-

zlich ohne Wäsche durchgeführt werden muss.

Als Hilfsmittel können bei diesem Waschgang

Waschmittel (10 % von der für gering versch-

mutzte Kleidungsstücke empfohlenen Menge)

oder spezifische Zusatzstoffe für die Reinigung

von Waschmaschinen verwendet werden. Es

wird empfohlen, das Reinigungsprogramm alle

40 Waschgänge durchzuführen.

Um das Programm zu aktivieren, drücken Sie

fünf Sekunden lang gleichzeitig die Tasten A

und B (siehe abb.). Das Programm startet

automatisch und dauert etwa 70 Minuten. Um

den Zyklus anzuhalten, drücken Sie die Taste

Reinigung der Waschmittelschu-

Arretierhebel (1) und zie-

hen Sie die Waschmit-

telschublade nach vorne

hin heraus (2) (siehe

Spülen Sie sie regel-

mäßig unter fließendem

Wasser gründlich aus.

Pflege der Gerätetür und Trommel

• Lassen Sie die Gerätetür stets leicht offen

stehen, um die Bildung unangenehmer

Gerüche zu vermeiden.

Ihr Gerät ist mit einer selbstreinigenden Pumpe

ausgerüstet, eine Wartung ist demnach nicht

erforderlich. Es könnte jedoch vorkommen,

dass kleine Gegenstände (Münzen, Knöpfe) in

die zum Schutz der Pumpe dienende Vorkam-

mer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang

abgeschlossen ist und ziehen Sie den Netz-

Zugang zur Vorkammer:

Gerätefront ab, indem

Sie zur Mitte hin drü-

Sie beide Seiten nach

unten und ziehen sie

heraus (siehe Abbil-

(siehe Abbildung): es

ist ganz normal, wenn

etwas Wasser austritt.

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf.

5. Bringen Sie die Abdeckung wieder an. Stel-

len Sie hierbei sicher, dass die Haken in die

Schlitze eingreifen, bevor Sie die Abdeckung

Kontrolle des Wasserzulau-

Kontrollieren Sie den Zulaufschlauch min-

destens einmal im Jahr. Weist er Risse bzw.

Brüche auf, muss er ausgetauscht werden. Der

starke Druck während des Waschprogramms

könnte zu plötzlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte

Vorsichtsmaßregeln und

! Der Waschvollautomat wurde nach den strengsten inter-

nationalen Sicherheitsvorschriften entworfen und gebaut.

Nachstehende Hinweise werden aus Sicherheitsgründen

geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im

privaten Haushalt konzipiert.

• Dieses Gerät darf von Kindern ab 8 Jahren

und von Personen mit eingeschränkten kör-

perlichen, sensorischen oder geistigen Fähi-

gkeiten oder mit unzureichender Erfahrung

und Kenntnis verwendet werden, vorausge-

setzt, sie werden überwacht oder sie haben

eine ausreichende Einweisung in die sichere

Nutzung des Geräts erhalten und haben die

damit verbundenen Gefahren verstanden.

Erlauben Sie Kindern nicht, mit dem Gerät zu

spielen. Wartung und Reinigung dürfen nicht

von unbeaufsichtigten Kindern ausgeführt

• Der Waschvollautomat darf nur von Erwachsenen und

gemäß den Anleitungen dieses Handbuchs bedient wer-

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind,

und auch nicht mit nassen oder feuchten Händen oder

• Ziehen Sie den Gerätestecker nicht am Kabel aus der

Steckdose, sondern nur am Netzstecker selbst.

• Öffnen Sie die Waschmittelschublade nicht, wenn das

Gerät in Betrieb ist.

• Berühren Sie nicht das Ablaufwasser, es könnte sehr

• Öffnen Sie die Gerätetür nicht mit Gewalt: Der Sicherhei-

ts-Schließmechanismus könnte hierdurch beschädigt

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innen-

teile selbst zu reparieren.

• Halten Sie Kinder stets von dem in Betrieb befindlichen

• Während des Waschgangs kann die Gerätetür sehr heiß

• Muss das Gerät versetzt werden, sollten hierfür zwei

oder drei Personen verfügbar sein. Versetzen Sie es

niemals allein, das Gerät ist äußerst schwer.

• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher,

dass die Wäschetrommel leer ist.

System zur Auswuchtung der Wäscheladung

Um zu starke Vibrationen, die durch Unwucht beim

Schleudern entstehen, zu vermeiden, sorgt das Gerät für

eine gleichmäßige Verteilung der Wäscheladung durch

Rotationen der Trommel. Sollte die Wäscheladung nach

Ablauf mehrerer Versuche immer noch nicht korrekt verteilt

sein, schleudert das Gerät die Wäsche bei einer niedrige-

ren Geschwindigkeit als die der vorgesehenen Schleuder-

geschwindigkeit. Sollte die Wäsche extrem ungleichmäßig

verteilt sein, führt das Gerät anstelle des Schleudergangs

einen Wäscheverteilungs-Zyklus durch. Um eine optima-

le Verteilung der Wäscheladung und somit eine korrekte

Auswuchtung zu begünstigen, sollten große und kleine

Wäscheteile gemischt eingefüllt werden.

• Entsorgung des Verpackungsmaterials: Befolgen Sie die

lokalen Vorschriften, Verpackungsmaterial kann wieder-

• Gemäß der Europäischen Richtlinie 2012/19/EU über

Elektro- und Elektronik-Altgeräte dürfen Elektrohau-

shalts-Altgeräte nicht über den herkömmlichen Hau-

shaltsmüllkreislauf entsorgt werden.

Altgeräte müssen separat gesammelt werden, um die

Wiederverwertung und das Recycling der beinhalte-

ten Materialien zu optimieren und die Einflüsse auf die

Umwelt und die Gesundheit zu reduzieren. Das Symbol

„durchgestrichene Mülltonne“ auf jedem Produkt erinnert

Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte

gesondert entsorgt werden müssen. Endverbraucher

können sich an Abfallämter der Gemeinden wenden, um

mehr Informationen über die korrekte Entsorgung ihrer

Elektrohaushaltsgeräte zu erhalten.30

DE Waschmittelschublade: für Waschmittel und Zusätze

(siehe „Waschmittel und Wäsche“).

Taste ON/OFF: zum Ein- und Ausschalten Ihres Wasch-

Taste PUSH & WASH: (siehe “Waschprogramme”).

Wählschalter PROGRAMME: zur Wahl der Waschpro-

gramme. Während des Programmablaufs bleibt der Schal-

Tasten mit Kontrollleuchten FUNKTIONEN: zur Einstellung

der verfügbaren Funktionen. Die der gewählten Einstellung

entsprechende Kontrollleuchte bleibt eingeschaltet.

Taste TEMPERATUREN: zur Einstellung der Waschtem-

peratur oder einer Kaltwäsche (siehe „Personalisierungen“).

Taste SCHLEUDERN: oder um das Schleudern auszu-

schliessen (siehe „Personalisierungen“).

Taste STARTZEITVORWAHL: der Start des Wasch-

programms kann bis zu 9 Stunden verschoben werden.

Drücken Sie die Taste mehrmals, bis die der gewünschten

Zeitverschiebung entsprechende Kontrollleuchte au-

fleuchtet. Ein vierter Tastendruck deaktiviert die Funktion.

N.B.: Ist die Taste START/PAUSE einmal gedrückt, kann

der gewählte Zeitverschiebungswert nur noch herabgeset-

zt werden bis zum Start des eingestellten Programms.

! Obiges gilt für alle Programme.

Kontrollleuchten PROGRAMMABLAUF: zur Kontrolle

des Waschprogrammablaufs.

Die eingeschaltete Kontrollleuchte zeigt die laufende Pro-

Kontrollleuchte GERÄTETÜR GESPERRT: diese Taste

zeigt an, ob die Gerätetür geöffnet werden kann oder nicht

Taste mit Kontrollleuchte START/PAUSE: mittels dieser

Taste werden die Waschprogramme gestartet oder kurz

NB: Durch Drücken dieser Taste, kann das Waschprogramm

zeitweilig unterbrochen werden (Pause). Die entsprechende

Kontrollleuchte schaltet auf orangefarbenes Blinklicht, die Kon-

trollleuchte der bestehenden Programmphase dagegen schal-

tet auf Dauerlicht. Sobald die Kontrollleuchte GERÄTETÜR GESPERRT erlischt, kann die Gerätetür geöffnet werden

Um das Programm an der Stelle, an der es unterbrochen wur-

de, wieder in Gang zu setzen, drücken Sie diese Taste erneut.

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist

diese Waschmaschine mit einem automatischen Ausschaltsy-

stem (Standby) ausgestattet, das nach 30 Minuten des Nicht-

gebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON-OFF

und warten Sie, bis sich die Maschine wieder einschaltet.

Verbrauch in Off-Betrieb: 0,5 W Verbrauch in Left-On: 8 W Beschreibung des Waschvollautomaten

und Starten eines Waschprogramms Kontrollleuchten PROGRAMMABLAUF Kontrollleuchte

GERÄTETÜR GESPERRT Taste mit Kontrollleuchte

START/PAUSE Bedienblende Taste ON/OFFTaste

STARTZEITVORWAHL Waschmittelschublade Wählschalter PROGRAMME Taste TEMPERATUREN Taste SCHLEUDERN Tasten mit Kontrollleuchten FUNKTIONEN Taste PUSH & WASHDE

Die Kontrollleuchten liefern wichtige Hinweise.

Wurde die Funktion „Startzeitvorwahl” (siehe „Personalisie-

rungen“) aktiviert, und das Programm in Gang gesetzt,

schaltet die Kontrollleuchte, die der eingestellten Zeitver-

schiebung entspricht, auf Blinklicht:

Nach und nach wird die bis zum effektiven Start noch

verbleibende Zeit eingeblendet, die entsprechende Kon-

trollleuchte blinkt:

Nach Ablauf der eingestellten Verzögerungszeit startet das

ausgewählte Programm.

Laufende Programmphase

Wurde das Waschprogramm gewählt und gestartet,

leuchten die Kontrollleuchten nach und nach auf, und

zeigen so den jeweiligen Programmstand an.

Funktionstasten und entsprechende Kontroll-

Nach der Wahl einer Funktion leuchtet die entsprechen-

deTaste auf. Ist die gewählte Funktion nicht vereinbar mit

dem eingestellten Programm, schaltet die entsprechende

Kontrollleuchte auf Blinklicht und die Funktion wird nicht

aktiviert. Ist die gewählte Funktion nicht mit einer zuvor

ausgewählten vereinbar, schaltet die entsprechende Kon-

trollleuchte auf Blinklicht, es ertönt ein akustisches Signal

(3 Signaltöne) und nur die zweite Funktion wird aktiviert (die

entsprechende Kontrollleuchte schaltet sich ein).

Kontrollleuchte Gerätetür gesperrt:

Ist diese Kontrollleuchte eingeschaltet, bedeutet dies,

dass das Bullauge gesperrt ist; warten Sie, bis die Leuchte

erlischt, um das Bullauge zu öffnen (etwa 3 Minuten). Um

während eines laufenden Programms das Bullauge zu

öffnen, drücken Sie die Taste START/PAUSE; ist die der

GERÄTETÜR GESPERRT entsprechende Kontrollleuchte

ausgeschaltet, kann das Bullauge geöffnet werden.

Starten eines Waschprogramms

Schnellprogrammierung

1. EINFÜLLEN DER WÄSCHE. Öffnen Sie die Gerätetür.

Füllen Sie die Wäsche ein. Achten Sie hierbei bitte da-

rauf, die in der Programmtabelle (auf der nächsten Seite)

angegebene Wäschemenge nicht zu überschreiten.

2. DOSIERUNG DES WASCHMITTELS. Ziehen Sie

die Waschmittelschublade heraus und füllen Sie das

Waschmittel in die entsprechenden Kammern (siehe

“Waschmittel und Wäsche“).

3. SCHLIESSEN SIE DIE GERÄTETÜR.

4. Drücken sie die taste “PUSH & WASH”, um das

Waschprogramm zu starten.

Herkömmliche Programmierung

1. Schalten Sie das Gerät über die ON/OFF-Taste ein.

Sämtliche Kontrollleuchten leuchten für einige Sekunden

auf, dann bleiben die Kontrollleuchten der Einstellungen

des ausgewählten Programms eingeschaltet und die Kon-

trollleuchte START/PAUSE schaltet auf Blinklicht.

2. Füllen Sie die Wäsche ein, und schließen Sie die

3. Stellen Sie mittels des Wählschalters PROGRAMME das

gewünschte Programm ein.

4. Stellen Sie die Waschtemperatur ein (siehe „Personali-

5. Stellen Sie die Schleuderstufe ein (siehe „Personalisie-

6. Füllen Sie Waschmittel und Zusätze ein (siehe „Wasch-

mittel und Wäsche“).

7. Wählen Sie die gewünschten Funktionen.

8. Setzen Sie das Programm mit der Taste START/PAUSE

in Gang. Die entsprechende Kontrollleuchte bleibt einge-

schaltet (grün Dauerlicht). Um die Waschprogramm-Ein-

stellung rückgängig zu machen, muss das Gerät auf Pause

geschaltet werden. Drücken Sie hierzu die Taste START/

PAUSE. Wählen Sie daraufhin das neue Programm.

9. Nach Ablauf des Waschprogramms leuchtet die Kontrol-

lleuchte END auf. Sobald die Kontrollleuchte GERÄTETÜR GESPERRT erlischt, kann das Bullauge geöffnet werden

(etwa 3 Minuten). Nehmen Sie die Wäsche aus der Ma-

schine und lassen Sie die Gerätetür leicht offen stehen,

damit die Trommel trocknen kann. Schalten Sie den Wa-

schvollautomaten durch Drücken der ON/OFF-Taste aus.

Mit dieser Funktion kann ein Waschzyklus auch bei ausgeschalteter Maschine gestartet werden, ohne zuerst die EIN/AUS-

Taste zu drücken oder ohne, nach dem Einschalten der Maschine, weitere Tasten und/oder Drehschalter zu drücken (wird

doch eine Taste gedrückt, wird das Programm Push & Wash deaktiviert). Zum Starten des Zyklus Push & Wash halten Sie

die Taste 2 Sekunden gedrückt. Die eingeschaltete Kontrollleuchte zeigt an, dass der Zyklus gestartet ist. Der Waschzyklus

ist ideal für Baumwolle und Synthetik, da er mit einer Temperatur von 30° und einer maximalen Schleuderumdrehung von

1200 U/Min. arbeitet. Max. Wäschefüllung 3,5 kg. (Programmdauer 50’).

Wie funktioniert das?

1. Wäsche einfüllen (Baumwolle und/oder Synthetik) und Gerätetür schließen.

2. Waschmittel und Zusätze einfüllen.

3. Das Programm starten (die Taste Push & Wash 2 Sekunden lang gedrückt halten). Die zugehörige Kontrollleuchte schaltet

auf grünes Dauerlicht und die Gerätetür sperrt (Symbol GERÄTETÜR GESPERRT leuchtet).

N.B.: Der Programmstart mit der Taste Push & Wash aktiviert einen automatischen Zyklus für Baumwolle und Synthetik, der

nicht weiter individualisiert werden kann. Bei diesem Programm können keine weiteren Optionen eingestellt werden.

Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol

GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut,

um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen.

4. Nach Ablauf des Waschprogramms leuchtet die Kontrollleuchte END auf.

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie

Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren. 1) Prüfprogramm gemäß 1061/2010: Das Programm 8 mit einer Temperatur von 60°C. Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 60°C. zu wa- schende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.2) Prüfprogramm gemäß 1061/2010: Das Programm 9 mit einer Temperatur von 40°C. Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 40°C. zu wa- schende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.Für alle Testinstitute:2) Langes Baumwollprogramm: Das Programm 9 mit einer Temperatur von 40°C. 3) Langes Synthetikprogramm: Programm 10 und eine Temperatur von 40°C einstellen.Waschprogram- me Beschreibung des ProgrammsMax. Temperatur (°C) Max. Schleuder Geschwin-digkeit (U/min)WaschmittelMax. Beladungs-menge (kg) Restfeuchtigkeit

Wasser gesamt lt ProgrammdauerVorwäscheHauptwä- sche Weichspü- ler BleichenSpezial 1 Sport30° 600 -   - 3,5 - - - 55’ 2 Dunkles30° 800 -   - 4 - - - 70’ 3 Anti-Geruch (Baumwolle) 60° 1000 -   - 3,5 - - - 110’ 3 Anti-Geruch (Synthetik) 40° 1000 -   - 3,5 - - - 100’ 4 Feine Wäsche30° 0 -   - 1 - - - 80’ 5 Wolle: wolle, Kaschmir usw. 40° 800 -   - 1,5 - - - 70’ 6 Bettdecken: wäsche- bzw. Kleidungsstücke mit Daunenfüllung.30° 1000 -   - 2 - - - 110’Standard 7

Weiße Baumwolle 90° (mit Vorwäsche): stark verschmutzte Kochwäsche. 90° 1400    - 7 53 2,15 77 170’

8 Standard Baumwolle 60° (1): stark verschmutzte Weiß- und farbechte Buntwäsche. 60° (Max. 90°)1400 -  

- 7 53 1,13 52,5 180’

9 Standard Baumwolle 40° (2): leicht verschmutzte Weißwäsche und empfindliche Buntwäsche.40° 1400 -  

10 Synthetik: stark verschmutzte, farbechte Buntwäsche. 60° 800 -   - 3,5 46 0,79 46 110’ 10 Synthetik (3): stark verschmutzte, farbechte Buntwäsche. 40° 800 -   - 3,5 46 0,56 46 100’ 11 Bunte Wäsche40° 1400 -  

Temperatureinstellung

Durch Drücken der Taste „TEMPERATUREN“, um die Waschtemperatur einzustellen (siehe Programmtabelle).

Die Temperatur kann bis auf Kaltwäsche herabgesetzt werden. Der Waschvollautomat verhindert automatisch die Ein-

stellung einer höheren Schleuderstufe, sollte diese die für das jeweilige Programm vorgeschriebene Höchstgeschwindigkeit

! Ausnahme: Wird das Waschprogramm 8 eingestellt, kann die Temperatur bis auf 90° erhöht werden.

Schleudereinstellung

Durch Drücken der Taste SCHLEUDER wird die Schleudergeschwindigkeit des gewählten Waschprogramms eingestellt.

Folgende Höchstgeschwindigkeiten sind für die einzelnen Programme vorgesehen:

Waschprogramme Höchstgeschwindigkeit

Baumwolle 1400 U/min

Kunstfasern 800 U/min

Die Schleudergeschwindigkeit kann herabgesetzt werden. Durch Wahl des Symbols kann die Schleuder gänzlich ausge-

schlossen werden. Der Waschvollautomat verhindert automatisch ein stärkeres Schleudern, sollte dieses die für das jeweilige

Programm vorgeschriebene Höchstgeschwindigkeit übersteigen.

Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermöglichen es Ihnen, hygienisch saubere und

weiße Wäsche zu erhalten, die Ihren Wünschen entspricht.

Aktivierung der Funktionen:

1. Drücken Sie die Taste, die der gewünschten Funktion entspricht.

2. Das Aufleuchten der entsprechenden Kontrollleuchte zeigt an, dass die Funktion aktiviert wurde.

Anmerkung: Sollte die Kontrollleuchte jedoch auf rasches Blinklicht schalten, dann bedeutet dies, dass die Funktion zu dem

eingestellten Programm nicht zugeschaltet werden kann.

Beim ersten Druck leuchtet das Symbol 9’, beim zweiten Druck das Symbol 30’ und beim dritten Druck das Symbol 60’.

Beim vierten Druck leuchtet erneut das Symbol 9’.

! Diese Funktion kann zu den Programmen 1-2-3-4-5-6-7-8-9-10-11-12-13- - nicht zugeschaltet werden.

Zyklus schnell beenden

Wird diese Taste während eines Waschprogramms und bei bestimmten Bedingungen gedrückt, kann das Programm bei

Bedarf in nur 20’ abgeschlossen werden, wobei ein kurzer Spülgang und ein Schleudergang bei maximal 800 Umdrehungen

oder weniger, wenn manuell während der Einstellungsphase des Programms reduziert, ausgeführt wird. In diesem Fall sind

die Wasch- und Spülqualität etwas geringer. Nach Drücken der Taste schalten sich sowohl die entsprechende Kontrollleuchte

als auch die Kontrollleuchte der Spülphase ein. Ist die ausgewählte Temperatur über oder gleich 40° und/oder die Taste wird

während der Anfangsphase des Programms gedrückt, erhöht sich die Dauer der Option “Zyklus schnell beenden”, um das

Auflösen des Waschmittels zu ermöglichen, damit die Fasern nicht beschädigt werden. In diesem Fall blinkt die Kontroll-

leuchte der Spülphase und die Kontrollleuchte des Waschgangs bleibt eingeschaltet bis die für die Aktivierung notwendigen

Bedingungen eintreten. Ist die Restdauer des Programms geringer als 20’ Minuten, ist diese Option deaktiviert.

! Diese Funktion kann zu den Programmen 2-4-5-6-14- - nicht zugeschaltet werden.

Wird diese Funktion eingestellt, werden Waschgang und Schleuder entsprechend geändert, um Knitterbildung zu vermeiden.

Am Ende des Waschgangs erfolgen langsame Umdrehungen der Trommel; die Kontrollleuchte der Option BÜGELLEICHT

und die von START/PAUSE blinken und die Kontrollleuchte END schaltet sich ein. Um den Waschgang abzuschließen, drü-

cken Sie die Taste START/PAUSE oder die Taste BÜGELLEICHT.

! Diese Funktion kann zu den Programmen 1-3-5-14- - nicht zugeschaltet werden.

Wählen Sie diese Zusatzfunktion, wird die Spülwirkung erhöht und somit ein optimales Ausspülen des Waschmittels

garantiert. Dies ist besonders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien.

! Diese Funktion kann zu den Programmen 2-4-14- nicht zugeschaltet werden.

Personalisierungen34

DE Waschmittel und Wäsche Anti-Geruch: verwenden Sie das Programm 3 für das Waschen von Kleidung mit unangenehmen Gerüchen (z.B. Zigaretten-rauch, Schweiß, Frittiertes). Das Programm ist speziell für die Entfernung von Gerüchen ausgerichtet und schont die Fasern. Wir empfehlen, Synthetik oder Mischwäsche bei 40°, widerstan-dsfähige Baumwolle bei 60° zu waschen.Feine Wäsche: verwenden Sie das Programm 4 für das Waschen von feiner Wäsche. Wir empfehlen, die Teile vor dem Waschen auf links zu ziehen. Um bessere Ergebnisse zu erzielen, wird für die Reinigung von Feinwäsche die Verwendung von Flüssigwaschmittel empfohlen. Für das Waschen von Seide und Gardinen wählen Sie den Zyklus 4 und aktivieren Sie die (in diesem Fall kann auch die Option „Extra Spülen” aktiviert werden); die Maschine beendet den Zyklus mit der Wäsche im Spülwasser und die Kontrollleuchte blinkt. Zum Abpumpen des Wassers und um die Wäsche herausnehmen zu können muss die Taste START/PAUSE gedrückt werden oder Option .Wolle: das Waschprogramm „Wolle” dieser Waschmaschine wurde von der Woolmark Company für die Wäsche von mit „Handwäsche“ gekennzeichneten Wollkleidungsstücken getestet und anerkannt, vorausgesetzt die Wäsche erfolgt gemäß der Anweisungen auf Etikett des Kleidungsstück und den Angaben des Herstellers dieser Waschmaschine. (M1126) Bettdcken: zum Waschen von Wäschestücken mit Daunenfül-lung wie Federbetten für Einzelbetten (die ein Gewicht von 2 kg nicht überschreiten), Kissen, Anoraks wählen Sie das Spezialpro-gramm 6. Wie empfehlen, die Federbetten mit nach innen gefalte- ten Ecken (siehe Abbildung) in die Wäschetrommel zu füllen und ¾ des Fassungsvermögens der Trommel nicht zu überschreiten. Für optimale Waschergebnisse empfiehlt es sich, Flüssigwaschmittel zu verwenden und dieses in die Waschmittelkammer einzufüllen.Bunte Wäsche: verwenden Sie das programm 11 für die Reinigung von hellen Kleidungsstücken. Das Programm wurde konzipiert, um die Leuchtkraft der Farben lange zu erhalten.Eco Baumwolle 20° (programm 12) ideal für normalver-schmutze Baumwolle. Die auch mit kaltem Wasser erreichten Leistungen, vergleichbar mit einer Wäsche bei 40°, werden mechanisch erzielt. Die Trommel arbeitet mit wiederholten, kurz auf einander folgenden Beschleunigungen. 20° Mix-Fein (programm 13) ideal für durchschnittlich verschmutze Mischwäsche (Baumwolle und Synthetik). Die guten Waschleistungen auch mit kaltem Wasser werden mechanisch erzielt. Die Trommel arbeitet mit wiederholten, gleichmäßigen Geschwindigkeitsänderungen. Schnell (programm 14) hiermit kann die Waschdauer von 9’ bis 60’ eingestellt werden. Mit der entsprechenden Taste “Schnell” kann die Dauer des Waschgangs von 9’ (Refresh), 30’ (Waschen), 60’ (Waschen) eingestellt werden. Der Zyklus 9’ dient zum Auffrischen der Wäsche nur mit Weichspüler. Bei diesem Waschgang darf kein Waschmittel verwendet werden. Der Zyklus 30’ ist speziell für leicht verschmutzte Wäsche bei 30° (außer Wolle und Seide) mit maximaler Füllung von 3 kg in kurzer Zeit: er dauert nur 30 Minuten und spart so Energie und Zeit. Der Zyklus 60’ ist für widerstandsfähige, durchschnittlich verschmutzte Baumwolle, die in einer Stunde bei 60° mit guten Waschergebnissen gewaschen werden kann. Für Synthetik oder Mischwäsche senken Sie die Temperatur auf 40°. Waschmittelschublade Ein gutes Waschergebnis hängt auch von einer korrekten Wa-schmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschine-ninnenteile zu verkrusten und die Umwelt zu belasten.! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.! Waschmittel in Pulverform für Baumwollweißwäsche, für die Vorwäsche und für Waschprogramme bei Temperaturen über 60°C verwenden.! Bitte befolgen Sie den auf der Waschmittelverpackung ange-gebenen Anweisungen.Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:Kammer 1: Waschpulver für die Vorwäsche (Waschpulver)Vergewissern Sie sich vor Ein-füllen des Waschmittels, dass die Zusatzkammer 4 nicht ein-gesetzt wurde.Kammer 2: Waschmittel für die Hauptwäsche (Wa-schpulver oder Flüssigwa-schmittel)Falls Sie ein Flüssigwaschmittel verwenden, wird empfohlen, die mitgelieferte Trennwand A zu benutzen, um eine korrekte Dosierung zu gewährleisten. Wenn Sie ein Pulverwaschmittel verwenden, geben Sie die Trennwand in die Kammer B.Kammer 3: Zusätze (Weichspüler usw.)Der Weichspüler darf den auf dem Zentralstift mit “max” geken-nzeichneten Höchststand nicht überschreiten. Zusätzliche Kammer 4: Bleichmittel Bleichen

Setzen Sie die mitgelieferte, zusätzliche Kammer 4 in Kammer 1 ein. Bei der Dosierung des Bleichmittels darf der auf dem Zentral-stift mit “max” gekennzeichnete Höchststand nicht überschritten werden. Zur Durchführung des Programms Nur Bleichen geben Sie das Bleichmittel in die Zusatzkammer 4 und stellen Sie das Programm ein .! Normale Bleichmittel sind für strapazierfähige Weißwäsche zu verwenden, milde Bleichmittel dagegen für Buntwäsche, Feinwäsche und Wolle. Vorsortieren der Wäsche • Sortieren Sie die Wäsche nach: - Gewebeart / Waschetikettensymbol - Farben: Buntwäsche von Weißwäsche trennen.• Entleeren Sie alle Taschen.• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden: siehe “Programmtabelle“.Wie schwer ist Wäsche? 1 Betttuch 400-500 gr 1 Kissenbezug 150-00 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1200 gr 1 Handtuch 150-250 gr Sonderprogramme Sport (programm 1) ist speziell für wenig verschmutzte Spor-tkleidung (Trainingsanzüge, Sporthosen; für beste Resultate empfehlen wir, die in der “Programmtabelle” angezeigte maxi-male Füllmenge nicht zu übersteigen. Verwenden Sie ein Flüs-sigwaschmittel und nur die Menge für eine halbe Gerätefüllung.Dunkles: Verwenden Sie das Programm 2 für die Reinigung von dunklen Kleidungsstücken. Das Programm wurde konzipiert, damit dunkle Farben lange Zeit erhalten bleiben. Um bessere Er-gebnisse zu erzielen, wird bei der Reinigung von dunklen Kleidung-sstücken die Verwendung von Flüssigwaschmittel empfohlen.

Störungen und Abhilfe

Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst,

ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Der Waschvollautomat schaltet sich

Der Waschgang startet nicht.

Der Waschvollautomat lädt kein

Wasser. Die Kontrollleuchte der

ersten Waschphase blinkt (rasches

Der Waschvollautomat lädt laufend

Wasser und pumpt es laufend ab.

Der Waschvollautomat pumpt nicht

ab und schleudert nicht.

Der Waschvollautomat vibriert zu

stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Die Kontrollleuchten “Funktionen” und

“Start/Pause” blinken und eine der

Kontrollleuchten der “laufenden Pro-

grammphase” sowie die für “Gerätetür

gesperrt” bleiben eingeschaltet.

Es bildet sich zu viel Schaum.

Push & Wash lässt sich nicht aktivieren.

Das Programm ist viel kürzer als

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.

• Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.

• Die ON/OFF-Taste wurde nicht gedrückt.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Wasserhahn ist nicht aufgedreht.

• Es wurde ein verzögerter Start gewählt.

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht aufgedreht.

• Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm

vom Boden (siehe „Installation“).

• Das Schlauchende liegt unter Wasser (siehe „Installation”).

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den

Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in

einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich

im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und

wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von

Hand eingestellt werden (siehe „Starten eines Waschprogramms“).

• Die Option wurde eingestellt: zur Beendung des Programms Taste START/PAU-

SE drücken (siehe “Personalisierungen”).

• Der Ablaufschlauch ist geknickt (siehe „Installation“).

• Die Ablaufleitung ist verstopft.

• Die Trommel wurde bei der Installation nicht korrekt befreit (siehe „Installation“).

• Der Waschvollautomat steht nicht eben (siehe „Installation“).

• Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe „Installation“).

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation“).

• Die Waschmittelschublade ist verstopft (zur Reinigung siehe „Wartung und Pflege“).

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation“).

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin

ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für

Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein.

• Es wurde zu hoch dosiert.

• Nach dem Einschalten der Maschine wurde eine andere Funktion als Push & Wash

ausgewählt Schalten Sie die Maschine aus und drücken Sie die Taste Push & Wash.

• Die Option “Zyklus schnell beenden” wurde ausgewählt.36

Bevor Sie sich an den Kundendienst wenden:

• Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“);

• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;

• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung;

• das Maschinenmodell (Mod.);

• die Seriennummer (S/N).

Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite (Gerätetür öffnen)

befindlichen Typenschild.NL
