BEDIENUNGSANLEITUNG Geos 11065 LANDMANN

Version: 11065 s tand: #100-2012 a usgabe: 12/11 er

Inbetriebnahme erst lesen! Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder die Beschädigung des Geräts, anderer Sachwerte sowie Perso-nenschäden zur Folge haben.Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entspre-chenden Kapitel dieser Anleitung. Befol-gen Sie die Arbeitsschritte in der vorge-gebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.Diese Anleitung ist Teil des Produkts. Verwahren Sie diese deshalb ständig am Produkt und übergeben Sie diese an jeden nachfolgenden Benutzer

D Montage- und Betriebsanleitung

Bestimmungsgemäße Verwendung 6

Nicht bestimmungsgemäße Verwendung 6

Sicherheitshinweise 6

Definition der verwendeten Hinweise 6

Allgemeine Sicherheitshinweise 7

Grill in Betrieb nehmen 9

Erdspieß verwenden 10

Grill außer Betrieb nehmen 10

Umwelthinweise und Entsorgungsmaßnahmen 11

Technische Daten 11

Bestimmungsgemäße Verwendung

Der Grill ist ein Holzkohle-Grillgerät zur Verwendung

im Freien. Er wird bestimmungsgemäß verwendet,

wenn er ausschließlich für die Zubereitung von grill-

baren Speisen eingesetzt wird und dabei alle Vorga-

ben dieser Anleitung eingehalten werden.

Der Grill ist nur für den privaten Gebrauch bestimmt.

Nicht bestimmungsgemäße Verwendung

Eine andere oder darüber hinausgehende Verwen-

dung ist nicht zulässig. Dies gilt insbesondere für

folgende vernünftigerweise vorhersehbare Fehlan-

• Grill nicht als Heizung verwenden.

• In der Feuerschüssel keine anderen Stoffe als

zugelassene Grill-Holzkohle oder Grill-Briketts

• Grill nicht zum Erhitzen von Stoffen und Materi-

alien außer grillbarer Lebensmittel verwenden.

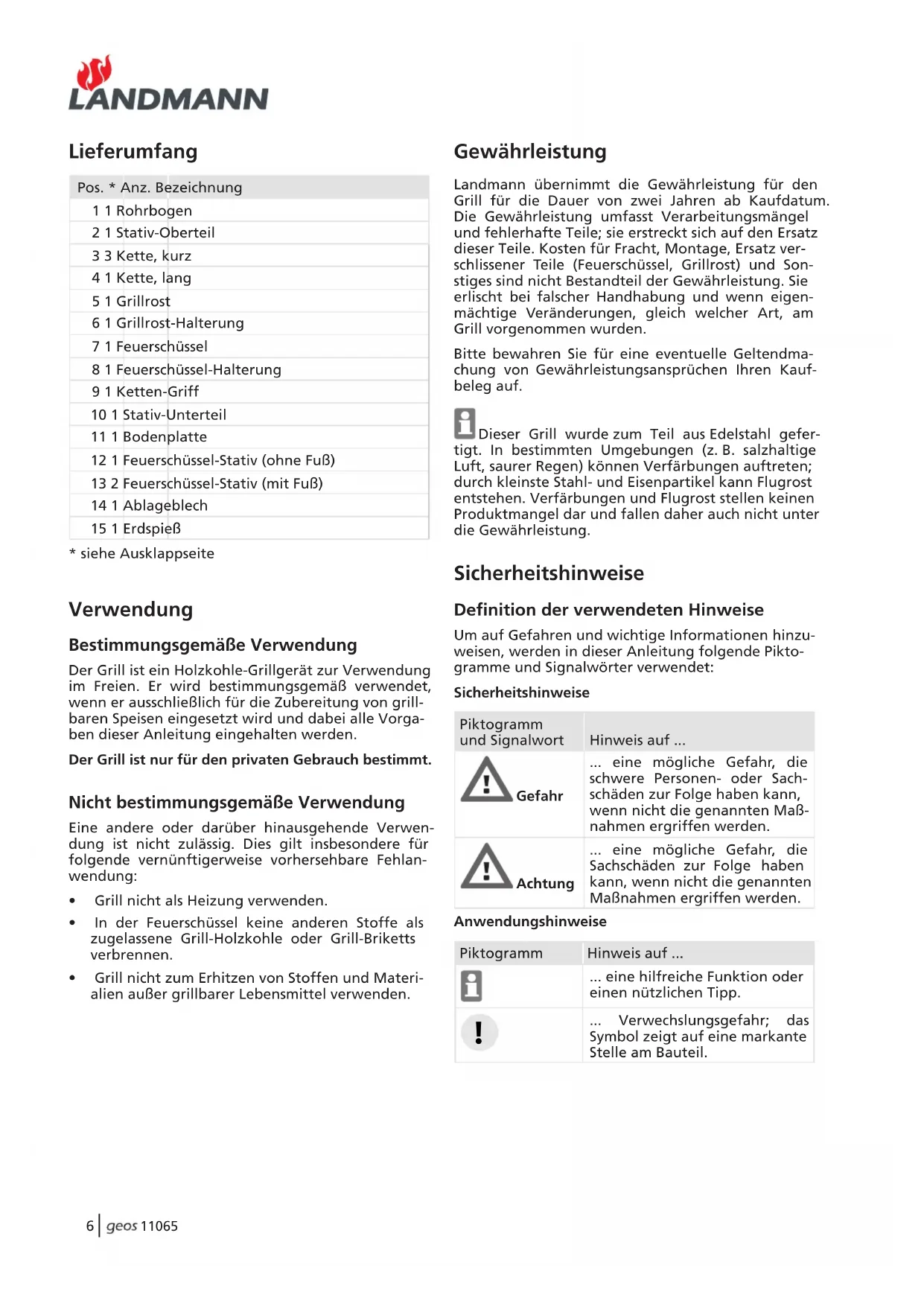

Pos. * Anz. Bezeichnung

6 1 Grillrost-Halterung

8 1 Feuerschüssel-Halterung

10 1 Stativ-Unterteil

12 1 Feuerschüssel-Stativ (ohne Fuß)

13 2 Feuerschüssel-Stativ (mit Fuß)

* siehe Ausklappseite

Landmann übernimmt die Gewährleistung für den

Grill für die Dauer von zwei Jahren ab Kaufdatum.

Die Gewährleistung umfasst Verarbeitungsmängel

und fehlerhafte Teile; sie erstreckt sich auf den Ersatz

dieser Teile. Kosten für Fracht, Montage, Ersatz ver-

schlissener Teile (Feuerschüssel, Grillrost) und Son-

stiges sind nicht Bestandteil der Gewährleistung. Sie

erlischt bei falscher Handhabung und wenn eigen-

mächtige Veränderungen, gleich welcher Art, am

Grill vorgenommen wurden.

Bitte bewahren Sie für eine eventuelle Geltendma-

chung von Gewährleistungsansprüchen Ihren Kauf-

Dieser Grill wurde zum Teil aus Edelstahl gefer-

tigt. In bestimmten Umgebungen (z. B. salzhaltige

Luft, saurer Regen) können Verfärbungen auftreten;

durch kleinste Stahl- und Eisenpartikel kann Flugrost

entstehen. Verfärbungen und Flugrost stellen keinen

Produktmangel dar und fallen daher auch nicht unter

Definition der verwendeten Hinweise

Um auf Gefahren und wichtige Informationen hinzu-

weisen, werden in dieser Anleitung folgende Pikto-

gramme und Signalwörter verwendet:

... eine mögliche Gefahr, die

schwere Personen- oder Sach-

schäden zur Folge haben kann,

wenn nicht die genannten Maß-

nahmen ergriffen werden.

... eine mögliche Gefahr, die

Sachschäden zur Folge haben

kann, wenn nicht die genannten

Maßnahmen ergriffen werden.

Piktogramm Hinweis auf ...

... eine hilfreiche Funktion oder

einen nützlichen Tipp.

... Verwechslungsgefahr; das

Symbol zeigt auf eine markante

Stelle am Bauteil.11065

Gefahr: Explosionsartige Verpuffung

Anzündhilfen wie Benzin, Spiritus und ähnliche

flüssige Brandbeschleuniger sind sehr gefährlich,

da sie beim Zünden explosionsartig verbrennen.

Dies gilt insbesondere, wenn solche Brandbe-

schleuniger auf heiße Brennstoffe gespritzt

oder gegossen werden, da dies einen Flammen-

rückschlag in den Brennmittelbehälter zur Folge

Wenn heiße Holzkohle oder Briketts mit Wasser

gelöscht werden, entsteht eine explosionsartige

Verpuffung, da das Wasser schlagartig verdampf.

• Schwere Personen- oder Sachschäden, insbe-

sondere Verbrennungen.

• Grill nur im Freien und bei guter Belüftung

• Brennstoff (Grill-Holzkohle oder Grill-Briketts)

nur mit einer zugelassenen Anzündhilfe

anzünden (EN 1860-3) und dabei die Sicher-

heitshinweise der Anzündhilfe beachten.

• Beim Zünden des Brennmittels nicht über die

• Brennende Holzkohle oder Briketts niemals

Allgemeine Sicherheitshinweise

Wenn Sie folgende grundlegende Sicherheitsmaß-

nahmen missachten, kann dies zu schweren Per-

sonen- und Sachschäden führen:

• Grill ausschließlich bestimmungsgemäß verwen-

• Grill niemals trotz erkennbarer Schäden in Betrieb

• Grill niemals technisch verändern. Nur Original-

Ersatzteile von Landmann verwenden.

• Nur Zubehör einsetzen, das für diesen Grill zuge-

lassen ist (im Zweifelsfall bitte beim Kundendienst

• Grill nur im Freien und bei guter Belüftung benut-

• Grill während des Betriebes nie unbeaufsichtigt

lassen. Insbesondere aufpassen, dass keine Kinder

oder Personen mit körperlicher oder geistiger

Behinderung in die Nähe des Grills gelangen. Sol-

che Personen können mögliche Gefahren nicht

immer richtig erkennen.

• Bei der Bedienung des Grills immer Grillhand-

• Kleinteile können bei Verschlucken lebensgefähr-

lich sein. Beachten Sie auch, dass Erstickungsgefahr

besteht, wenn Atemwege durch Verpackungsfolie

• Grill nicht mit hohen Gewichten belasten. Beach-

ten Sie insbesondere die maximal zulässigen Bela-

stungsgewichte in den Technischen Daten.8

Gefahr: Verbrennungen und Feuer

Während des Betriebs werden einige Teile des

Grills sehr heiß, insbesondere in der Nähe der Feu-

erschüssel. Wenn Windböen in die Feuerschüssel

gelangen, kann es zu Funkenflug und/oder Flam-

• Schwere Verbrennungen beim Berühren von

• Feuer oder Schwelbrand, wenn sich brennbare

Materialien oder Stoffe in der Nähe des Grills

Schutzmaßnahmen vor dem Grillen:

Den Aufstellort so wählen,

– dass sich keine brennbaren Materialien

oder Stoffe in der Nähe des Grills befinden

oder dorthin gelangen. Mindestabstand zu

brennbaren Materialien oder Stoffen 5 m.

Abstand zu schwer entflammbaren Materi-

alien oder Stoffen, z. B. Hauswänden, min-

– dass der Grill windgeschützt steht.

– dass der Grill sicher auf einer ebenen, aus-

reichend großen Fläche steht. Er darf wäh-

rend des Betriebs nicht bewegt werden.

Schutzmaßnahmen während des Grillens:

• Grillhandschuhe tragen.

• Grill nie unbeaufsichtigt lassen. Insbesondere

aufpassen, dass keine Kinder oder Haustiere in

die Nähe des Grills gelangen.

Schutzmaßnahmen nach dem Grillen:

• Grill solange beaufsichtigen, bis er abgekühlt

ist - dann reinigen.

Gefahr: Kohlenmonoxyd-Vergiftung

Kohlenmonoxyd entsteht durch unvollständige

Verbrennung von kohlenstoffhaltigem Material,

wie z. B. Holzkohle oder Briketts.

Mangelnde Luftzirkulation in Inneräumen erhöht

die Konzentration des giftigen Gases. Geöffnete

Fenster oder Türen bieten keine Sicherheit. Da

beim Grillen mit Holzkohlegrillgeräten in Innen-

räumen die Verbrennungsgase nicht direkt über

Kaminsysteme abgeleitet werden, besteht die

Gefahr von schweren Vergiftungen, weil sich das

Gas im Raum unbemerkt verbreitet.

Kohlenmonoxid ist geruchlos, farblos und nicht

reizend. Daher löst es keinen Warneffekt beim

Das Gas ist leichter als Luft und kann sich durch

Sauerstoffverdrängung leicht in der Umgebung

anreichern. Rasch und unbemerkt wird es über

die Lunge aufgenommen.

• Tod oder schwere Personenschäden aufgrund

einer Kohlenmonoxyd-Vergiftung.

• Grill nur im Freien, bei guter Belüftung ver-

Damit Sie schnell und erfolgreich Ihren Grill montie-

ren, hier einige Hinweise:

• Kontrollieren Sie den Lieferumfang und legen Sie

die Einzelteile übersichtlich auf einer freien Fläche

ab (kleinere technische Änderungen behalten wir

• Sollte trotz sorgfältiger Kontrolle im Werk etwas

fehlen, kontaktieren Sie unseren Kundendienst

(siehe letzte Seite). Wir werden Ihnen umgehend

• Für die Montage benötigen Sie einen Schrauben-

dreher mittlerer Größe.

• Verwenden Sie nur einwandfreies und gut pas-

sendes Werkzeug. Mit abgenutztem oder nicht

passendem Werkzeug können Sie die Schrauben

nicht fest genug anziehen, aber auch so beschädi-

gen, dass sie nicht mehr zu verdrehen sind.

• Montieren Sie immer alle Verbindungselemente

(Schrauben, Muttern usw.), so wie es in den Abbil-

dungen gezeigt wird. Falls ein Verbindungsele-

ment abhanden gekommen ist, besorgen Sie pas-

senden Ersatz. Nur so ist eine sichere und stabile

Konstruktion gewährleistet.

• Halten Sie die vorgegebenen Arbeitsschritte unbe-

dingt in der angegebenen Reihenfolge ein!

• Auch wenn Sie kein erfahrener Heimwerker sind,

benötigen Sie für die Montage in der Regel nicht

viel länger als eine Stunde.

Die Abbildungen der Montageschritte finden Sie

am Ende dieses Handbuchs.

Grill in Betrieb nehmen

Beachten Sie die maximal zulässige Füllmenge des

Grills mit Grill-Holzkohle oder Grill-Briketts (siehe

Technische Daten). Wenn Sie ihn überfüllen, kann

dies den Grill beschädigen.

Verwenden Sie nur zugelassene Grillgut-Anzündmit-

tel (wie z. B. Landmann-Feststoffanzünder), niemals

Benzin, Spiritus oder andere beim Anzünden verpuf-

Füllen Sie in die Feuerschüssel ausschließlich Grill-

Holzkohle oder Grill-Briketts. Wir empfehlen Quali-

tätserzeugnisse von Landmann.

1. Kontrollieren Sie, ...

– dass sich keine brennbaren Materialien oder

Stoffe in der Nähe des Grills befinden oder

dorthin gelangen. Mindestabstand zu brenn-

baren Materialien oder Stoffen 5 m. Abstand

zu schwer entflammbaren Materialien oder

Stoffen, z. B. Hauswänden, mindestens 1 m.

– dass der Grill windgeschützt steht.

– dass der Grill sicher auf einer ebenen, ausrei-

chend großen Fläche steht. Er darf während

des Betriebs nicht bewegt werden.

– dass der Grill vollständig montiert ist und kei-

nen erkennbaren Defekt aufweist.

2. Legen Sie Grill-Holzkohle oder Grill-Briketts in die

3. Zünden Sie die Kohle bzw. die Briketts mit einem

zugelassenen Grillgut-Anzündmittel. Beachten Sie

dabei die Sicherheitshinweise des Anzündmittels.

Bei Erstgebrauch sollte der Grill ohne Grillgut

ca. 20 Minuten aufgeheizt werden, damit die lebens-

mittelechte Lackierung der Feuerschüssel aushärtet

(wie bei jedem Backofen).

4. Wenn die Kohle bzw. die Briketts komplett mit

einer Ascheschicht bedeckt ist, diese mit einem

geeigneten Metallteil (z. B. Feuerharke) gleich-

mäßig in der Feuerschüssel verteilen.

5. Nun können Sie Ihr Grillgut auflegen. Tragen Sie

dabei Grillhandschuhe oder sonstige vor Hitze

schützende Handschuhe.10

Grill außer Betrieb nehmen

• Grillen Sie vorausschauend. Legen Sie nur so viel

Brennstoff auf, wie Sie zum Zubereiten Ihrer Spei-

• Wenn Sie mit der Zubereitung Ihrer Speisen fertig

sind oder die Zubereitung unterbrechen:

– Lassen Sie den Grill nicht unbeaufsichtigt,

solange der Brennstoff heiß ist.

– Schütten Sie niemals Wasser in die heiße Glut,

da das Wasser explosionsartig verdampfen

– Entsorgen Sie niemals heißes Brenngut. Lassen

Sie es so lange im Grill, bis es abgekühlt ist.

Offenes Feuer ist nicht überall erlaubt. Beachten

sie die lokalen Bestimmungen.

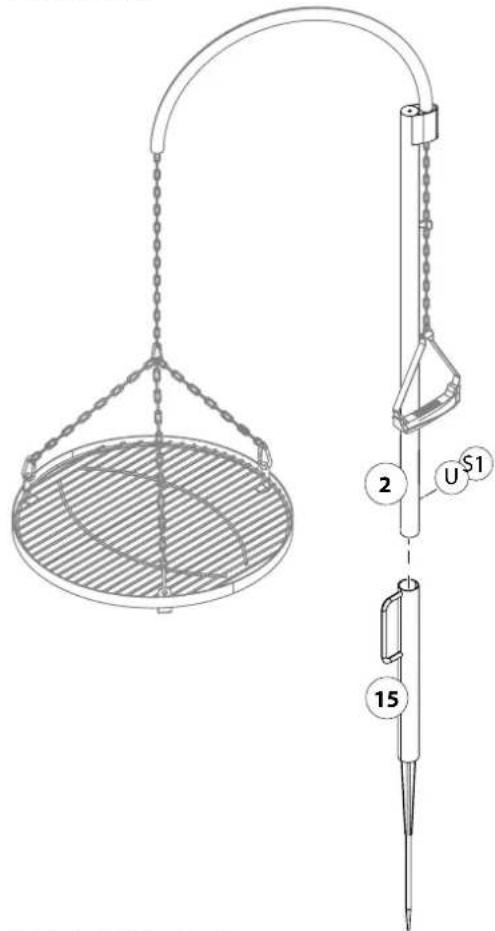

Mit dem mitgelieferten Erdspieß (15) können Sie den

Grill über einem Lagerfeuer verwenden. Gehen Sie

dabei wie folgt vor:

1. Stecken Sie den Erdspieß (15) in den Boden.

Achten Sie dabei darauf, dass der Erdspieß fest im

Boden steckt und gegen Umfallen gesichert ist.

2. Entfernen Sie die Flügelschraube (S1) und die

Unterlegscheibe (U) und nehmen Sie das Stativ-

3. Stecken Sie nun das Stativ-Oberteil (2) auf den

4. Sichern Sie die Verbindung mit der Flügel-

schraube (S1) und der Unterlegscheibe (U) (siehe

U Erdspieß verwenden

5. Überprüfen Sie die Standfestigkeit des Grills.

Verwenden Sie den Grill nur, wenn er sicher steht

und legen Sie nur so viel Grillgut auf den Grillrost,

dass er nicht umfällt.

Gefahr: Verbrennungsgefahr beim Reini-

gen des heißen Grills

Einige Teile des Grills können sehr heiß werden.

Deshalb, lassen Sie den Grill erst abkühlen, bevor

Sie ihn reinigen. Benutzen Sie niemals Wasser, um

einen heißen Grill abzukühlen. Tragen Sie Schutz-

Damit Sie lange viel Freude mit Ihrem Grill haben,

sollten Sie ihn nach jedem Betrieb – nachdem alle

Teile abgekühlt sind – mit Spülmittel, einer Bürste

und einem Tuch reinigen. Bei hartnäckigen Ver-

schmutzungen oder zum Auffrischen der Oberflä-

chen, können Sie einen handelsüblichen Edelstahlrei-

Verwenden Sie kein Scheuermittel, Stahlwolle oder

andere Gegenstände aus unedlem Metall, da dies

Flugrost und Verfärbungen begünstigt!11065

* Bei Verwendung des Grills mit dem Erdspieß (15)

kann das maximale Auflagegewicht in Abhängigkeit

der Bodenbeschaffenheit geringer sein.

Entsorgungsmaßnahmen

Achten Sie auf Sauberkeit im Umgang mit dem Grill.

Zur Entsorgung des Grill, zerlegen Sie ihn in seine

Einzelteile. Geben Sie Metalle und Kunststoffe in die

Beachten Sie die örtlichen Bestimmungen.

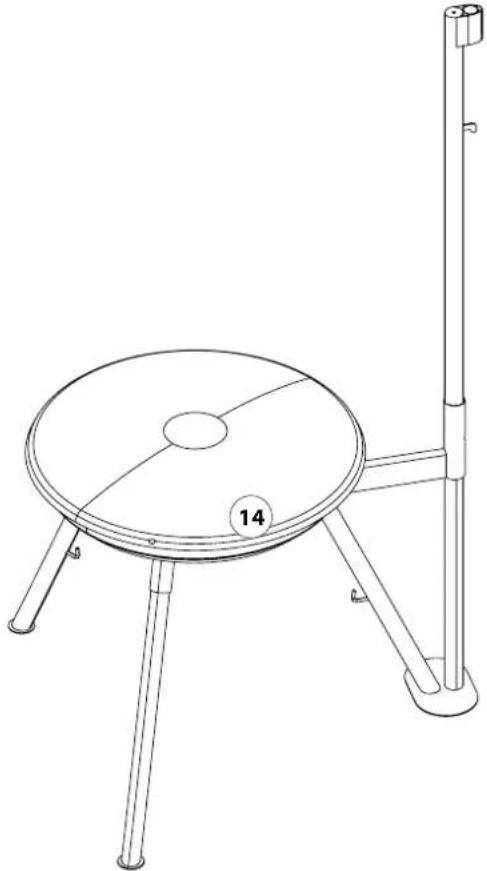

Der Grill kann nach der Nutzung platzsparend ver-

Legen Sie dazu folgende Teile in die abgekühlte und

gereinigte Feuerschüssel:

• Rohrbogen (1) mit Kette (3, 4) und Ketten-Griff (9)

• Grillrost-Halterung (6)

Anschließend können Sie die Bodenplatte (14) als

Um Verfärbungen und Flugrost aufgrund von Umge-

bungseinflüssen zu vermeiden, empfehlen wir, den

Grill wettergeschützt zu lagern oder mit einer Wet-

terschutzhaube abzudecken.12
