MODE D'EMPLOI Geos 11065 LANDMANN

Instructions de montage et de service

A lire impérativement avant le montage et la mise en service ! Le non-respect des prescriptions de ces indications peut nuire au fonctionne-ment de l'appareil, l'endommager ou endommager d'autres objets ou entraî-ner des blessures corporelles. Veuillez donc lire les chapitres corres- pondants des présentes instructions, avant le montage et avant chaque mise en service . Suivre les étapes de travail dans l'ordre indiqué et respecter les consignes de sécurité.Ces instructions font partie du produit. Veuillez donc toujours les garder à proxi-mité du produit et remettez-les à tout utilisateur ultérieur.

A lire impérativement avant le montage et la mise en service ! Le non-respect des prescriptions de ces indications peut nuire au fonctionne-ment de l'appareil, l'endommager ou endommager d'autres objets ou entraî-ner des blessures corporelles. Veuillez donc lire les chapitres corres- pondants des présentes instructions, avant le montage et avant chaque mise en service . Suivre les étapes de travail dans l'ordre indiqué et respecter les consignes de sécurité.Ces instructions font partie du produit. Veuillez donc toujours les garder à proxi-mité du produit et remettez-les à tout utilisateur ultérieur.

Utilisation Utilisation conforme à l'usage prévu Il s'agit d'un barbecue à charbon destiné à une utilisation en plein air. Il est utilisé d'une manière conforme lorsqu'il sert exclusivement à la prépa- ration de grillades et que toutes les instructions du présent mode d'emploi sont respectées. Le barbecue est destiné à un usage personnel uni- quement. Utilisation non conforme à l'usage prévu Toute utilisation différente ou allant au-delà de ces recommandations est interdite. Ceci s'applique en particulier à l'utilisation incorrecte suivante raisonna- blement prévisible :

• Ne pas utiliser le barbecue en tant que radiateur.

• Ne pas brûler quoi que ce soit d'autre que du char- bon de bois et des briquettes à barbecue dans le foyer.

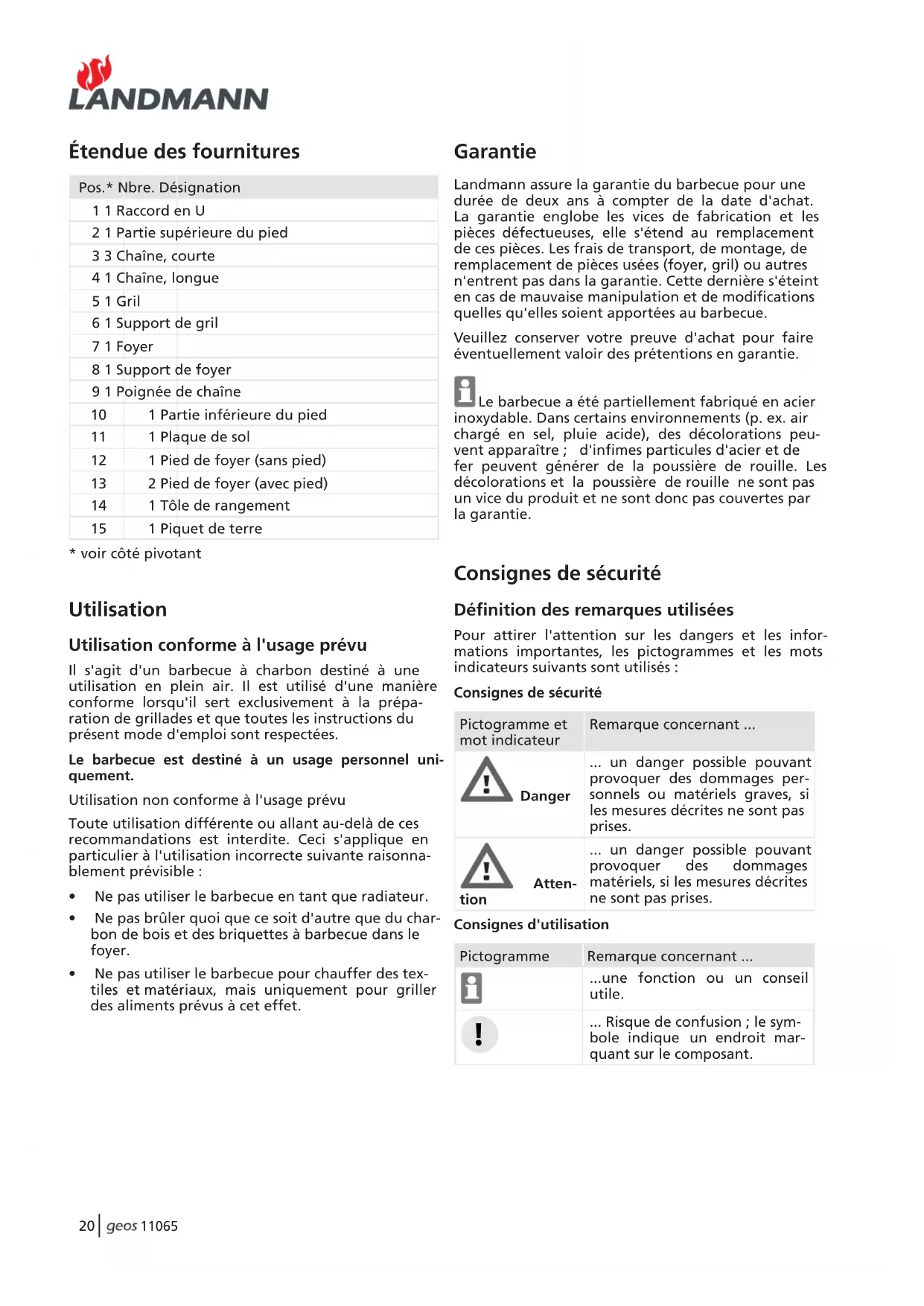

• Ne pas utiliser le barbecue pour chauffer des tex- tiles et matériaux, mais uniquement pour griller des aliments prévus à cet effet. Étendue des fournitures Pos.* Nbre. Désignation 1 1 Raccord en U 2 1 Partie supérieure du pied 3 3 Chaîne, courte 4 1 Chaîne, longue 5 1 Gril 6 1 Support de gril 7 1 Foyer 8 1 Support de foyer 9 1 Poignée de chaîne 10 1 Partie inférieure du pied 11 1 Plaque de sol 12 1 Pied de foyer (sans pied) 13 2 Pied de foyer (avec pied) 14 1 Tôle de rangement 15 1 Piquet de terre

• voir côté pivotant Garantie Landmann assure la garantie du barbecue pour une durée de deux ans à compter de la date d'achat. La garantie englobe les vices de fabrication et les pièces défectueuses, elle s'étend au remplacement de ces pièces. Les frais de transport, de montage, de remplacement de pièces usées (foyer, gril) ou autres n'entrent pas dans la garantie. Cette dernière s'éteint en cas de mauvaise manipulation et de modifications quelles qu'elles soient apportées au barbecue. Veuillez conserver votre preuve d'achat pour faire éventuellement valoir des prétentions en garantie. Le barbecue a été partiellement fabriqué en acier inoxydable. Dans certains environnements (p. ex. air chargé en sel, pluie acide), des décolorations peu- vent apparaître ; d'infimes particules d'acier et de fer peuvent générer de la poussière de rouille. Les décolorations et la poussière de rouille ne sont pas un vice du produit et ne sont donc pas couvertes par la garantie. Consignes de sécurité Définition des remarques utilisées Pour attirer l'attention sur les dangers et les infor- mations importantes, les pictogrammes et les mots indicateurs suivants sont utilisés : Consignes de sécurité Pictogramme et mot indicateur Remarque concernant ... Danger ... un danger possible pouvant provoquer des dommages per- sonnels ou matériels graves, si les mesures décrites ne sont pas prises. Atten- tion ... un danger possible pouvant provoquer des dommages matériels, si les mesures décrites ne sont pas prises. Consignes d'utilisation Pictogramme Remarque concernant ... ...une fonction ou un conseil utile.

... Risque de confusion ; le sym- bole indique un endroit mar- quant sur le composant.11065

Danger : déflagration explosive

N’utilisez que des matériaux de combustion non dangereux, comme par ex. des allume-feu solides. Lors de son utilisation, le barbecue doit reposer sur une surface stable. Cela est en particulier le cas lorsque de tels pro- duits sont pulvérisés ou arrosés sur des combus- tibles chauds car cela est susceptible d'entraîner un retour de flamme dans le récipient. Lorsque du charbon de bois ou des briquettes brûlants sont éteints à l'eau, il se produit une déflagration explosive car l'eau s'évapore bruta- lement. Conséquences possibles :

• Graves blessures corporelles ou dommages matériels, brûlures plus particulièrement Mesures de sécurité à prendre :

• Utiliser le barbecue uniquement à l'air libre avec une bonne aération.

• N'allumer le combustible (charbons de bois ou briquettes pour barbecue) qu'avec des aides à l'allumage agrées (EN 1860-3) tout en observant les consignes de sécurité de l'aide à l'allumage.

• Ne pas se pencher sur la surface de grillade lors de l'allumage du combustible.

• Ne jamais éteindre le charbon de bois ou les briquettes enflammés avec de l'eau. Consignes de sécurité générales Si vous ne tenez pas compte des mesures de sécurité fondamentales suivantes, cela peut entraîner de graves blessures corporelles et dommages matériels :

• N'utiliser le barbecue que conformément à l'usage prévu.

• Ne jamais mettre le barbecue en service en pré- sence de dommages visibles.

• Ne jamais tenter de modifier le barbecue. N'utili- ser que des pièces de rechange d'origine de Land- mann.

• N'utiliser que des accessoires autorisés pour ce barbecue (en cas de doute, demander au service après-vente).

• Utiliser le barbecue uniquement à l'air libre avec une bonne aération.

• Ne jamais laisser le barbecue sans surveillance quand il est en service. Plus particulièrement, veiller à ce qu'aucun enfant ni aucune personne physiquement ou mentalement handicapée ne se tienne à proximité du barbecue. De telles per- sonnes ne peuvent pas toujours déceler les dan- gers possibles à temps.

• Toujours porter des gants à grillades lors de l'utili- sation du barbecue.

• L'ingestion de petites pièces peut s'avérer mor- telle. Sachez aussi qu'il y a un risque d'asphyxie si les voies respiratoires sont bouchées par du film d'emballage.

• Ne pas poser de poids lourds sur le barbecue. Tenir plus particulièrement compte des poids maximaux admissibles dans les caractéristiques techniques.22

Danger : brûlures et feu

Lors de la mise en service du barbecue, certaines pièces deviennent brûlantes, en particulier à proximité du foyer. Si des courants d'air par- viennent dans le foyer, il peut y avoir formations d'étincelles et/ou de flammes. Conséquences possibles :

• Brûlures graves par contact des pièces chaudes.

• Incendie ou feu qui couve si des matériaux ou textiles inflammables se trouvent à proximité du barbecue. Mesures de sécurité à prendre avant de faire les grillades : Choisir le lieu d'installation de telle sorte que des matières ou substances combustibles ne soient présentes ou transmises à proximité du barbecue. L'écart minimum avec les matériaux ou substances combustibles est de 5 m. L'écart mini- mum avec les matériaux ou substances difficile- ment inflammables. par ex. les murs de maison est de 1 m. – que le barbecue est protégé du vent. – le barbecue repose de façon stable sur une surface plane et suffisamment grande. Il est interdit de déplacer le radiateur lorsqu'il est en service. Mesures de sécurité à prendre en préparant les grillades :

• Porter des gants spéciaux pour barbecue.

• Ne jamais laisser le barbecue sans surveillance. Veiller particulièrement à ce qu'aucun enfant ou animal domestique ne puisse aller à proxi- mité du barbecue Mesures de protection après le barbecue :

• Surveiller le barbecue jusqu'à ce qu'il ait refroidi puis le nettoyer.

Danger : intoxication au monoxyde de

carbone Le monoxyde de carbone est généré par la com- bustion incomplète de matériau contenant du carbon comme par exemple le charbon de bois ou les briquettes. Une circulation d'air insuffisante dans les locaux augmente la concentration en gaz toxique. Les fenêtres ou portes ouvertes ne constituent pas une sécurité. Comme en cas de grillade avec des barbecues à charbon de bois en intérieur, les gaz de combustion ne sont pas évacués directement par des systèmes de cheminée, il existe un risque d'intoxications graves car le gaz se répand dans la pièce sans être remarqué. Le monoxyde de carbone est inodore, incolore et non irritant. C'est pourquoi il n'est pas perçu par les humains. Ce gaz est plus léger que l'air et peut rapide- ment se répandre en repoussant l'oxygène. Il est absorbé rapidement et sans qu'on ne le remarque par les poumons. Conséquences possibles :

• mort ou graves blessures corporelles suite à un empoisonnement au monoxyde de carbone. Mesures de sécurité à prendre :

• Utiliser le barbecue uniquement à l'extérieur, avec une bonne ventilation.11065

Montage Voici quelques consignes pour vous aider à monter votre barbecue rapidement et correctement :

• Vérifier les fournitures et bien étaler les pièces détachées sur une surface libre (sous réserve de légères modifications techniques).

• Si, malgré des contrôles rigoureux en usine, il manque une pièce, contacter notre service après- vente (voir la dernière page). Nous vous aiderons dans les délais les plus brefs.

• Tout ce dont vous avez besoin pour le montage est un tournevis de taille moyenne.

• Utiliser uniquement un outillage en bon état et adapté. Avec des outils usés ou inadaptés, il ne sera pas possible de serrer suffisamment les vis et cela risque de les abîmer si bien qu'elles seront inutilisables.

• Toujours monter tous les éléments d'assemblage (vis, écrous etc.) tel qu'il est présenté dans les illustrations. En cas de perte d'un élément d'as- semblage, il convient de se procurer un substitut adapté. Ce n'est qu'ainsi qu'il est possible de garantir une construction sûre et stable.

• Suivre impérativement les étapes de travail dans l'ordre indiqué !

• Même si vous n'êtes pas un bricoleur expérimenté, vous n'aurez en général pas besoin de beaucoup plus d'une heure pour effectuer le montage.

Les illustrations relatives aux étapes de montage figurent à la fin de ce manuel. Maniement Mettre le barbecue en service Attention : Respecter la quantité maximale autorisée du bar- becue de chargement en charbon de bois ou en briquettes (voir les caractéristiques techniques). En cas de remplissage excessif, une détérioration du barbecue est possible. Utiliser uniquement des allume-feu homologués (par ex. allume-feu solides Landmann), ne jamais utiliser d'essence, d'alcool ou d'autres substances défla- grantes pour l'allumage. Remplir le foyer exclusivement de charbon de bois ou de briquettes pour barbecue. Nous recommandons les produits de qualité de Landmann.

– que des matières ou substances combustibles ne soient présentes ou transmises à proximité du barbecue. L'écart minimum avec les maté- riaux ou substances combustibles est de 5 m. L'écart minimum avec les matériaux ou subs- tances difficilement inflammables. par ex. les murs de maison est de 1 m. – que le barbecue est protégé du vent. – le barbecue repose de façon stable sur une surface plane et suffisamment grande. Il est interdit de déplacer le radiateur lorsqu'il est en service. – que le barbecue est totalement monté et ne présente pas de défauts identifiables.

2. Placer du charbon de bois ou des briquettes pour

barbecue dans le foyer.

3. Allumer le charbon de bois ou les briquettes

à l'aide d'un allume-feu autorisé. Observer les consignes de sécurité de l'allume-feu. Lors de la première utilisation, faire chauffer le barbecue pendant environ 20 minutes sans aliments, afin de faire durcir le laquage du foyer résistant aux aliments (tout comme pour chaque four).

4. Lorsque le charbon ou les briquettes sont totale-

ment recouverts d'une couche de cendre, répartir celle-ci avec une pièce métallique appropriée (par ex. un crochet de cheminée) dans le foyer.

5. Maintenant, vous pouvez déposer vos aliments.

Porter des gants à barbecue ou d'autres gants protégeant de la chaleur.24

• Griller avec réflexion. Mettre uniquement la quan- tité de combustible nécessaire pour la préparation des aliments.

• Lorsque la cuisson de vos aliments est terminée ou en cas d'interruption de la préparation :

• Ne pas laisser le barbecue sans surveillance tant que le combustible est chaud. – Ne jamais verser d'eau sur la braise chaude car celle-ci s'évaporerait de manière explosive. – Ne jamais éliminer des produits incandescents. Laisser la braise dans le barbecue jusqu'à ce qu'elle ait refroidi. Utiliser le piquet de terre Attention : Mais attention, le feu ouvert n'est pas autorisé partout. Respecter les règlements locaux. Vous pouvez également utiliser le barbecue au-dessus d'un feu de camp avec le piquet de terre fourni (15).

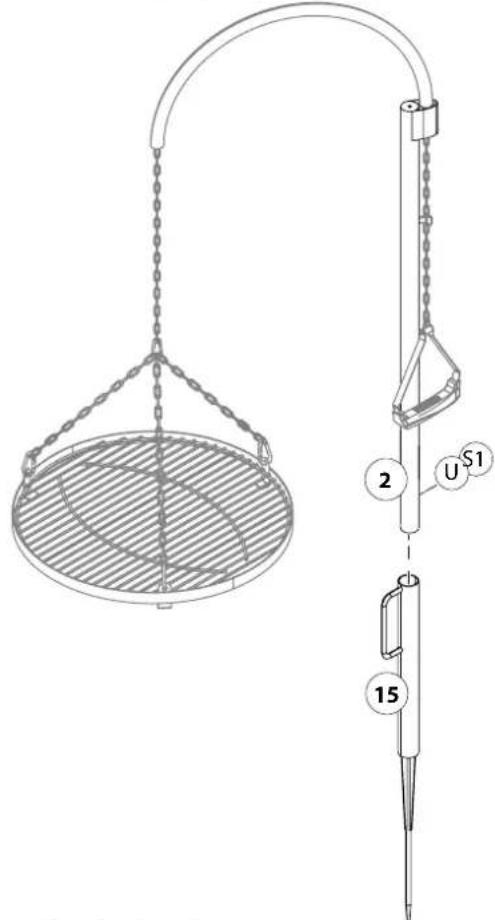

1. Enfoncez le piquet de terre (15) dans le sol.

Veillez ce faisant que le piquet de terre soit bien enfiché dans le terre et protégée contre toute chute.

2. Dévissez la vis papillon (S1) et la rondelle (U) et

ôtez la partie supérieur du pied (2).

3. Enfichez maintenant la partie supérieure du pied

(2) sur le piquet de terre (15).

4. Serrez bien la connexion avec la vis papillon (s1) et

Utiliser le pieu de terre

5. Contrôlez la stabilité du barbecue. Utilisez le bar-

becue uniquement s'il est bien stable et déposez uniquement une quantité d'aliment qui n'en- traîne aucun risque de basculement du barbecue. Entretien

Danger : risque de brûlures en nettoyant

le barbecue brûlant Certaines parties du barbecue peuvent deve- nir très chaudes. Il faut donc les laisser refroidir avant de nettoyer le barbecue. Ne jamais utiliser de l'eau pour nettoyer un barbecue chaud. Porter des gants de protection. Afin de profiter longuement de votre barbecue, après chaque utilisation (après refroidissement de toutes les pièces), il faut le nettoyer avec du liquide vais- selle, une brosse et un chiffon. Utiliser un nettoyant pour acier inoxydable usuel pour éliminer les saletés incrustées ou pour rafraîchir les surfaces. Ne pas utiliser de détergents, de laine d'acier ni d'autres objets en métal commun au risque de favori- ser les décolorations et la poussière de rouille !11065

Caractéristiques techniques Gril Catégorie d'appareils EN 1860-1 Dimensions (L x H x P) env. 880 x 1850 x 840 mm Surface à grillades env. Ø 525 mm Dimensions 15,64 kg Quantité de remplis- sage combustible max. 3 kg Poids max. possible sur le barbecue max. 5,5 kg*

• Si le barbecue est utilisé avec le piquet de terre (15), le poids d'appui maximum peut être plus faible en fonction des propriétés du sol. Environnement et élimination des déchets Veiller à la propreté en maniant le barbecue. Démonter le barbecue dans ses pièces individuelles pour son élimination. Les métaux et les plastiques pourront être recyclés. Respecter les règlements locaux. Entreposage Le barbecue peut être rangé de façon compacte après l'utilisation. Disposez pour cela les éléments suivants dans le foyer refroidi et nettoyé : Tube en U (1) avec chaîne (3, 4) et poignée de chaîne (9)

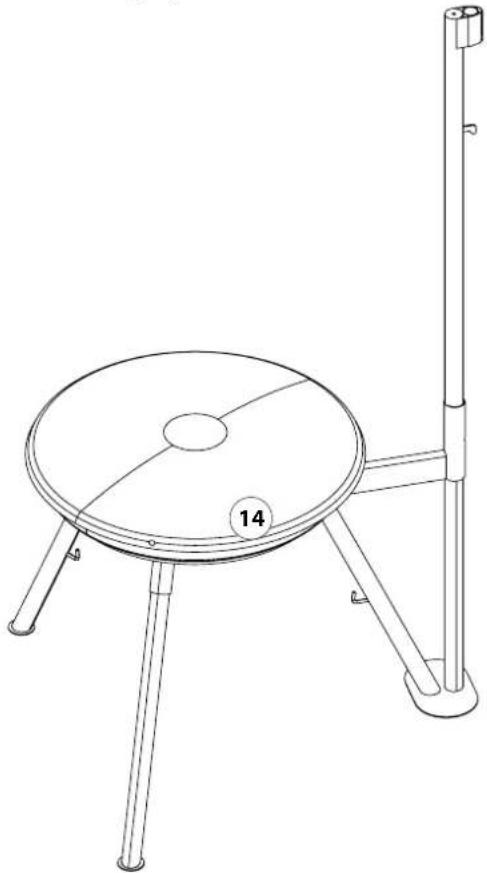

• Le support de gril (6) Vous pourrez ensuite utiliser la plaque de sol comme couvercle (14).

Entreposage Afin d'éviter les décolorations et la poussière de rouille dues aux influences climatiques, nous recom- mandons d'entreposer le barbecue à l'abri des intem- péries ou de le recouvrir d'une hotte de protection contre les intempéries.26
