MANUALE UTENTE Geos 11065 LANDMANN

I Istruzioni di montaggio e per l‘uso

la mise en service ! Le non-respect des prescriptions de ces indications peut nuire au fonctionne-ment de l'appareil, l'endommager ou endommager d'autres objets ou entraî-ner des blessures corporelles. Veuillez donc lire les chapitres corres- pondants des présentes instructions, avant le montage et avant chaque mise en service . Suivre les étapes de travail dans l'ordre indiqué et respecter les consignes de sécurité.Ces instructions font partie du produit. Veuillez donc toujours les garder à proxi-mité du produit et remettez-les à tout utilisateur ultérieur.

I Leggere prima del montaggio

e la messa in funzione! L'inosservanza delle prescrizioni riportate in questo manuale può comportare un'al-terazione alla funzione dell'apparecchio oppure un danneggiamento dello stesso, come anche dei danni materiali oppure alle persone. Per tale ragione, occorre leggere con attenzione il corrispondente capitolo delle presenti istruzioni per l'uso, prima del montaggio e prima di ogni messa in fun-zione. Osservare i passaggi di lavoro nella sequenza indicata ed osservare le avver-tenze di sicurezza.Questo manuale fa parte del prodotto. Perciò si consiglia di conservarlo sem- pre insieme al prodotto e di inoltrarlo all'utente susseguente D

Materiale compreso nella consegna 27

Uso regolamentare 27

Uso irregolamentare 27

Avvertenze di sicurezza 27

Definizione delle indicazioni utilizzate 27

Indicazioni generali per la sicurezza 28

Pericoli residui 28

Mettere in funzione il barbecue 30

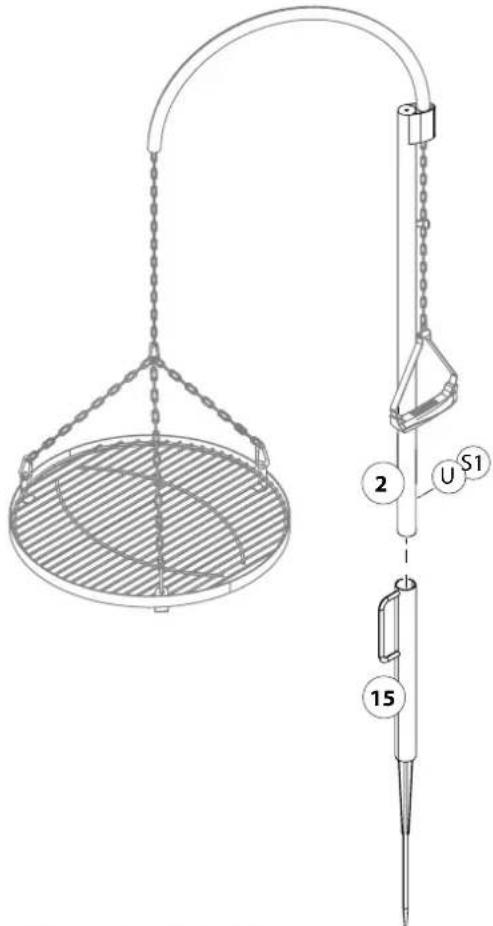

Utilizzare lo spiedo di terra 31

Mettere fuori funzione il barbecue 31

Indicazioni ambientali e misure di smaltimento 32

Il barbecue è un grill a carbone di legna per l'uti-

lizzo all'esterno. Esso viene utilizzato conforme alle

disposizioni, quando è utilizzato per la preparazione

di alimenti da grigliare e vengano rispettate tutte le

indicazioni delle presenti istruzioni per l'uso.

Il barbecue è stato ideato esclusivamente per l'uso

Uso non conforme alle disposizioni

Non è ammesso un utilizzo diverso da quello previ-

sto o che vada oltre a quanto previsto. Questo vale

soprattutto per le seguenti applicazioni errate che

vengono riconosciute come tali se si applica il buon

• Non utilizzare il barbecue come termosifone.

• Non bruciare nel braciere a bacinella materiali che

non siano carbone di legna e bricchette da barbe-

• Non utilizzare il barbecue per riscaldare sostanze

o materiali tranne alimenti idonei per grigliare.

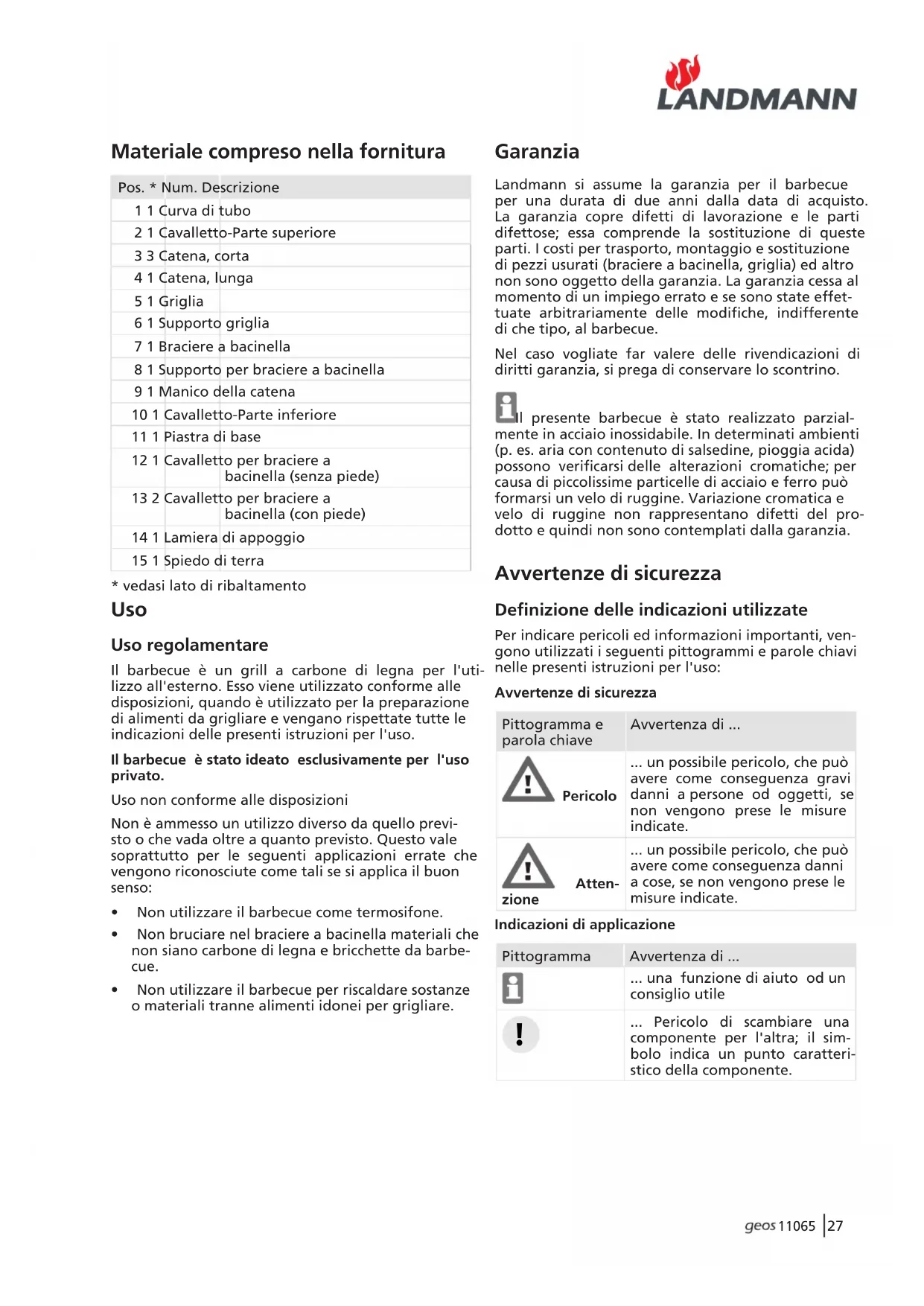

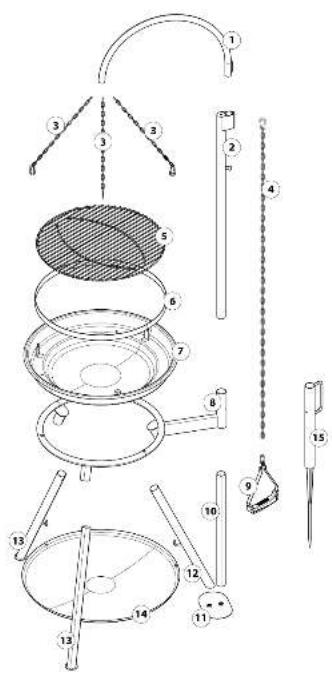

Materiale compreso nella fornitura

Pos. * Num. Descrizione

6 1 Supporto griglia

7 1 Braciere a bacinella

8 1 Supporto per braciere a bacinella

9 1 Manico della catena

10 1 Cavalletto-Parte inferiore

11 1 Piastra di base

12 1 Cavalletto per braciere a

bacinella (senza piede)

13 2 Cavalletto per braciere a

bacinella (con piede)

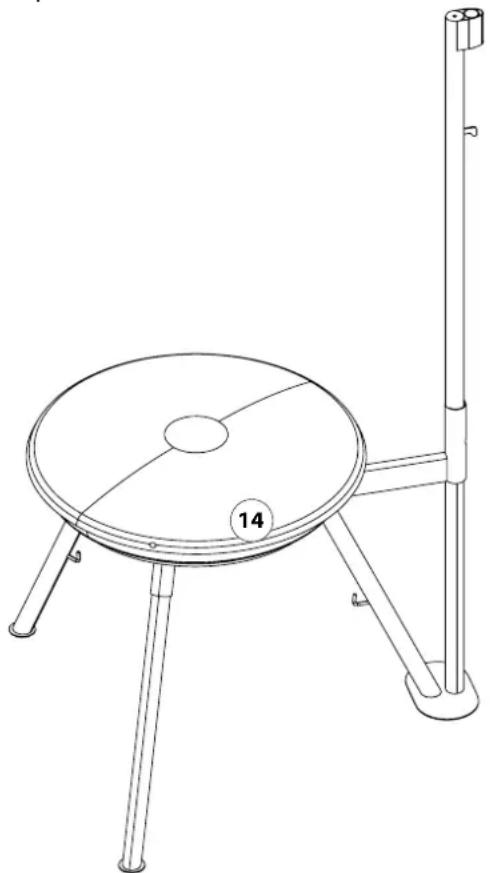

14 1 Lamiera di appoggio

15 1 Spiedo di terra

* vedasi lato di ribaltamento

Landmann si assume la garanzia per il barbecue

per una durata di due anni dalla data di acquisto.

La garanzia copre difetti di lavorazione e le parti

difettose; essa comprende la sostituzione di queste

parti. I costi per trasporto, montaggio e sostituzione

di pezzi usurati (braciere a bacinella, griglia) ed altro

non sono oggetto della garanzia. La garanzia cessa al

momento di un impiego errato e se sono state effet-

tuate arbitrariamente delle modifiche, indifferente

di che tipo, al barbecue.

Nel caso vogliate far valere delle rivendicazioni di

diritti garanzia, si prega di conservare lo scontrino.

Il presente barbecue è stato realizzato parzial-

mente in acciaio inossidabile. In determinati ambienti

(p. es. aria con contenuto di salsedine, pioggia acida)

possono verificarsi delle alterazioni cromatiche; per

causa di piccolissime particelle di acciaio e ferro può

formarsi un velo di ruggine. Variazione cromatica e

velo di ruggine non rappresentano difetti del pro-

dotto e quindi non sono contemplati dalla garanzia.

Avvertenze di sicurezza

Definizione delle indicazioni utilizzate

Per indicare pericoli ed informazioni importanti, ven-

gono utilizzati i seguenti pittogrammi e parole chiavi

nelle presenti istruzioni per l'uso:

Avvertenze di sicurezza

... un possibile pericolo, che può

avere come conseguenza gravi

danni a persone od oggetti, se

non vengono prese le misure

... un possibile pericolo, che può

avere come conseguenza danni

a cose, se non vengono prese le

Indicazioni di applicazione

Pittogramma Avvertenza di ...

... una funzione di aiuto od un

... Pericolo di scambiare una

componente per l'altra; il sim-

bolo indica un punto caratteri-

stico della componente.28

Pericolo: deflagrazione di tipo esplosiva

Dei mezzi ausiliari per accendere il barbecue tipo

benzina, spirito ed altri simili liquidi infiammabili

sono molto pericolosi, visto che all'accensione

bruciano in modo esplosivo.

Questo vale in particolar modo se tali liquidi

accendifiamma vengono spruzzati o versati su

combustibili caldi, dato che possono provocare

una fiammata di ritorno nel contenitore per il

materiale combustibile.

Se su del carbone di legna oppure bricchette

incandescenti si versa dell'acqua, l'acqua evapora

in modo esplosivo, visto che l'acqua evapora

Possibili conseguenze:

• Danni gravi a persone o materiali, in partico-

Misure di protezione:

• Impiegare il barbecue soltanto all'aperto o in

ambienti ben areati.

• Accendere il materiale combustibile (car-

bone di legna o bricchette per la griglia) solo

con mezzi di accensione ausiliari ammessi

(EN 1860-3) osservando le indicazioni di sicu-

rezza dell'accendifiamma.

• Non piegarsi sopra il barbecue all'accensione

• Non spegnere in nessun caso carbone di legna

o bricchette roventi versandoci sopra dell'ac-

Indicazioni generali per la sicurezza

L'inosservanza delle seguenti misure di sicurezza

principali può causare dei danni gravi materiali o alle

• Esclusivamente utilizzare il barbecue secondo le

• In nessun caso far funzionare il barbecue se vi

sono dei danni visibili.

• In nessun caso eseguire delle modifiche tecniche.

Utilizzare esclusivamente dei pezzi di ricambio ori-

ginali della Landmann.

• Esclusivamente impiegare degli accessori ammessi

per questo barbecue (in caso di dubbi rivolgersi al

• Impiegare il barbecue soltanto all'aperto o in

ambienti ben areati.

• Non lasciare mai incustodito il barbecue durante il

suo funzionamento. Fare soprattutto attenzione,

per evitare che bambini oppure persone con disa-

bilità fisica o mentale possano avvicinarsi al barbe-

cue. Esse non sono sempre in grado di riconoscere

dei possibili pericoli.

• Si consiglia di indossare sempre dei guanti da bar-

becue quando si utilizza il barbecue.

• Nel caso di inghiottimento, le piccole parti pos-

sono essere pericolosissime. Badare pure al fatto

che esiste il pericolo di soffocamento nel caso le

vie respiratorie siano coperte dalla pellicola da

• Non caricare il barbecue con peso eccessivo. Osser-

vare in particolare le indicazioni di carico massimo

consentito riportate nella sezione dedicata ai dati

Pericolo: ustioni e fuoco

Durante l'utilizzo, alcune parti del barbecue

diventano molto calde, soprattutto nelle vici-

nanze del braciere a bacinella. Se il braciere a

bacinella viene raggiunto da folate di vento, si

possono creare delle scintille e/o formarsi delle

Possibili conseguenze:

• Gravi ustioni dovute al contatto con compo-

• Fuoco o incendio a bassa temperatura, se nelle

vicinanze del barbecue si trovano materiali o

sostanze infiammabili.

Misure di protezione prima di grigliare:

Scegliere il luogo di installazione, in modo che

che non vi siano o non vi giungano materiali o

sostanze infiammabili nelle vicinanze del grill.

Distanza minima verso materiali o sostanze

infiammabili 5 m. Distanza da materiali o sostanze

facilmente infiammabili, ad es. parete domestica

– che il barbecue sia posto al riparo dal vento.

– che il barbecue sia posto in modo stabile su

una superficie abbastanza grande. Durante

l'uso non deve essere spostato.

Misure di protezione durante l'utilizzo del barbe-

• Indossare guanti da barbecue.

• Non lasciare mai incustodito il barbecue. Fare

soprattutto attenzione, per evitare che bam-

bini od animali domestici possano avvicinarsi

Misure di sicurezza dopo aver utilizzato il barbe-

• Tenere d'occhio il barbecue finché non si sia

raffreddato - punto iniziare a pulirlo.

Pericolo: intossicazione a causa di monos-

Il monossido di carbonio viene generato in

seguito alla combustione completa di sostanze

contenenti carbonio, come ad es. carbone di

legno oppure bricchette.

Insufficiente circolazione d'aria all'interno di

spazi interni aumenta la concentrazione del gas

nocivo. Finestre e porte aperte non offrono sicu-

rezza a sufficienza in questi casi. Dato che in caso

di utilizzo del barbecue a carbone di legna in

spazi interni i gas di combustione non vengono

trasportati verso l'esterno direttamente per via

di un sistema a camino, sussiste il rischio di una

grave intossicazione, perchè il gas si diffonde in

Il monossido di carbonio inodore, incolore e non

irritante. Quindi l'organismo umano non avverte

Il gas è più leggero dell'aria e si diffonde nell'am-

biente circostante eliminando l'ossigeno. Il gas

verrà assorbito in modo veloce ed inosservato dai

Possibili conseguenze:

• Conseguenze letali o gravi dovute all'intossi-

cazione di monossido di carbonio.

Misure di protezione:

• Impiegare il barbecue soltanto all'aperto in un

ambiente ben areato.30

Alcune indicazioni per montare il barbecue in modo

veloce e senza problemi:

• Controllare la completezza del materiale com-

preso nella fornitura e depositare le singole parti

su una superficie libera (ci riserviamo piccole

• Nel caso, nonostante un nostro scrupoloso con-

trollo in fabbrica dovesse mancare qualcosa, vi

preghiamo di contattare il nostro servizio clienti

(vedasi ultima pagina). Vi aiuteremo immediata-

• Per il montaggio sarà necessario un giravite di

• Utilizzare solamente degli utensili di stato tecnico

perfetto e adatti. Se si usano degli utensili usurati

o non adatti, non sarà possibile serrare bene le

viti, ma sarà possibile danneggiarle in modo da

non poterle più serrare.

• Montare sempre tutti gli elementi di collega-

mento (viti, dadi ecc.) in maniera descritta nelle

immagini. In caso di mancanza o perdita di un

elemento di collegamento, spetta a voi procurare

i pezzi di ricambio. Solo così sarà garantita una

costruzione stabile.

• Rispettare assolutamente i passaggi di lavoro illu-

strati, nella sequenza indicata!

• Anche se non siete artigiani esperti, il montaggio

di norma non occupa più di un'ora.

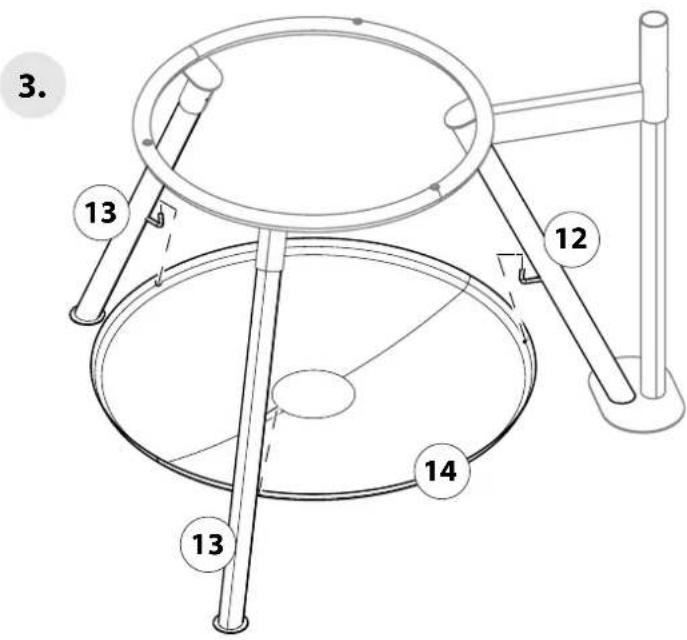

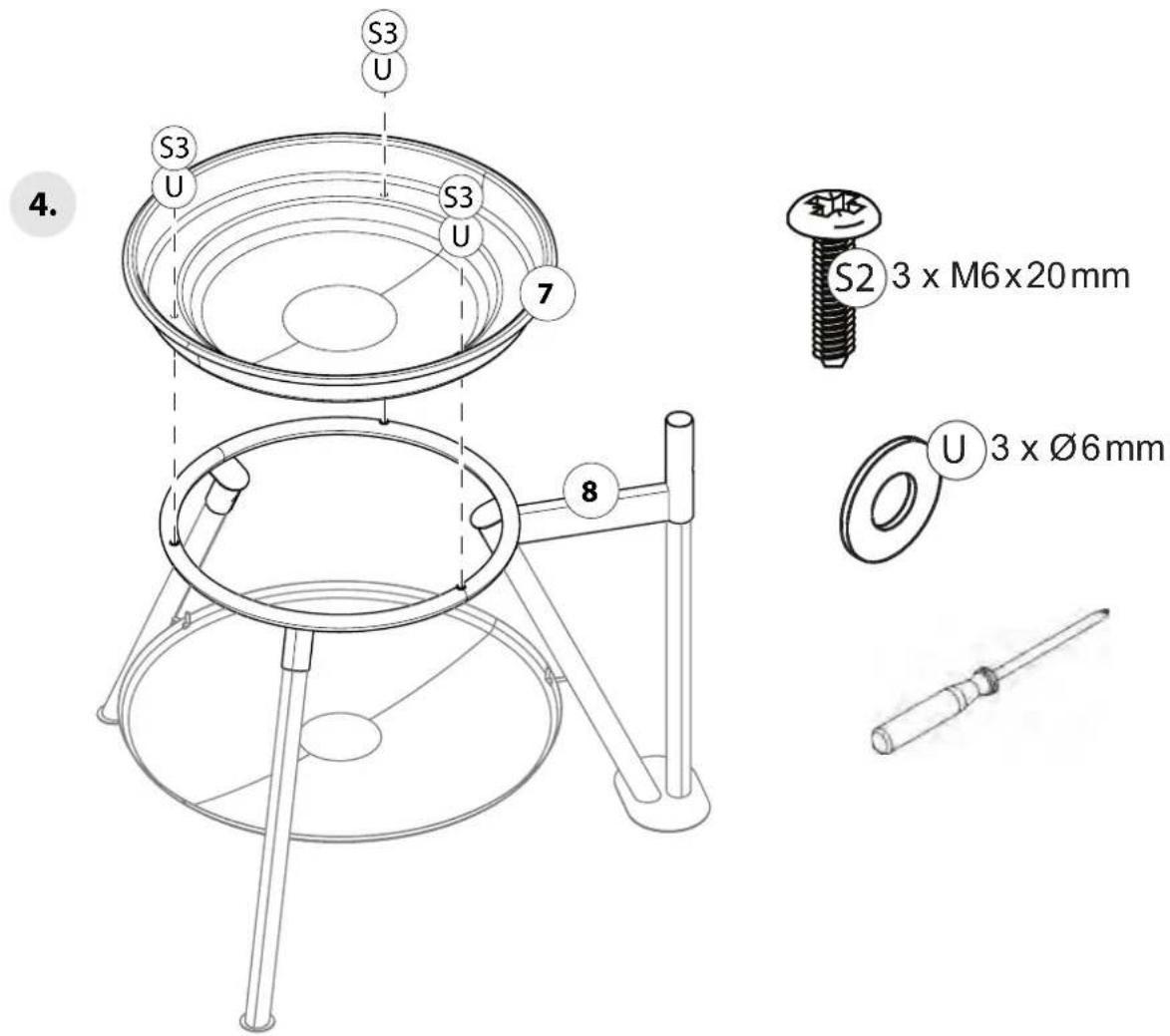

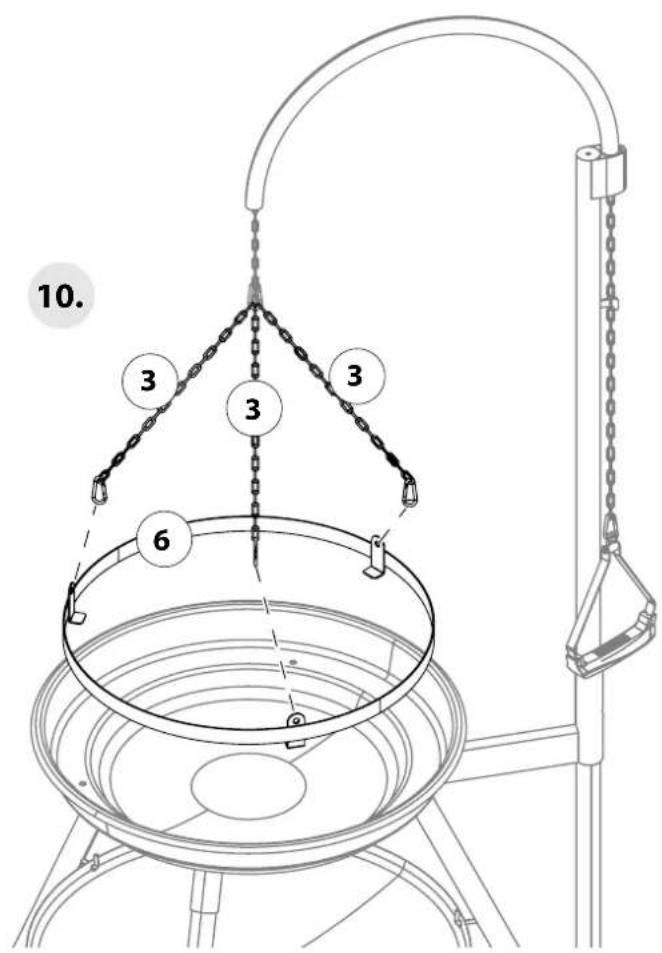

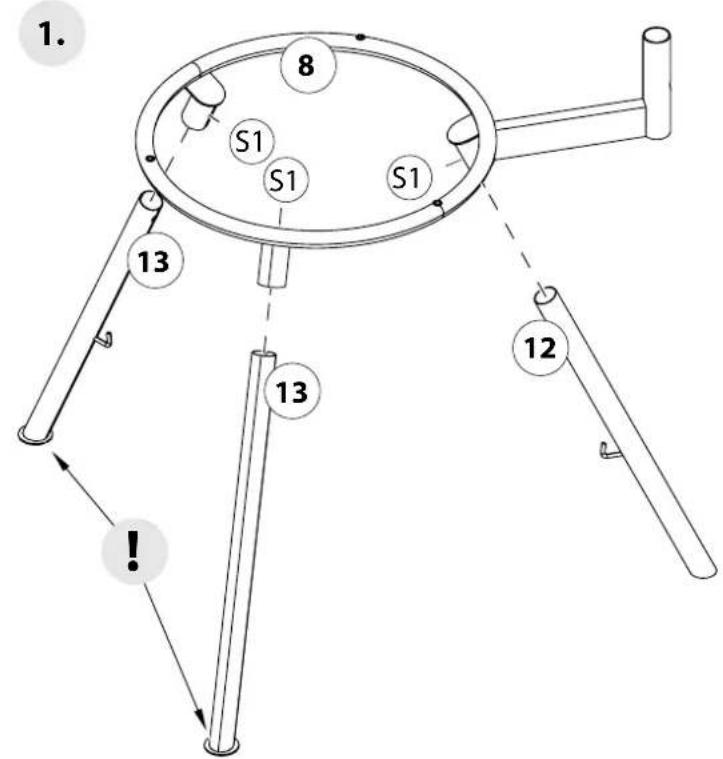

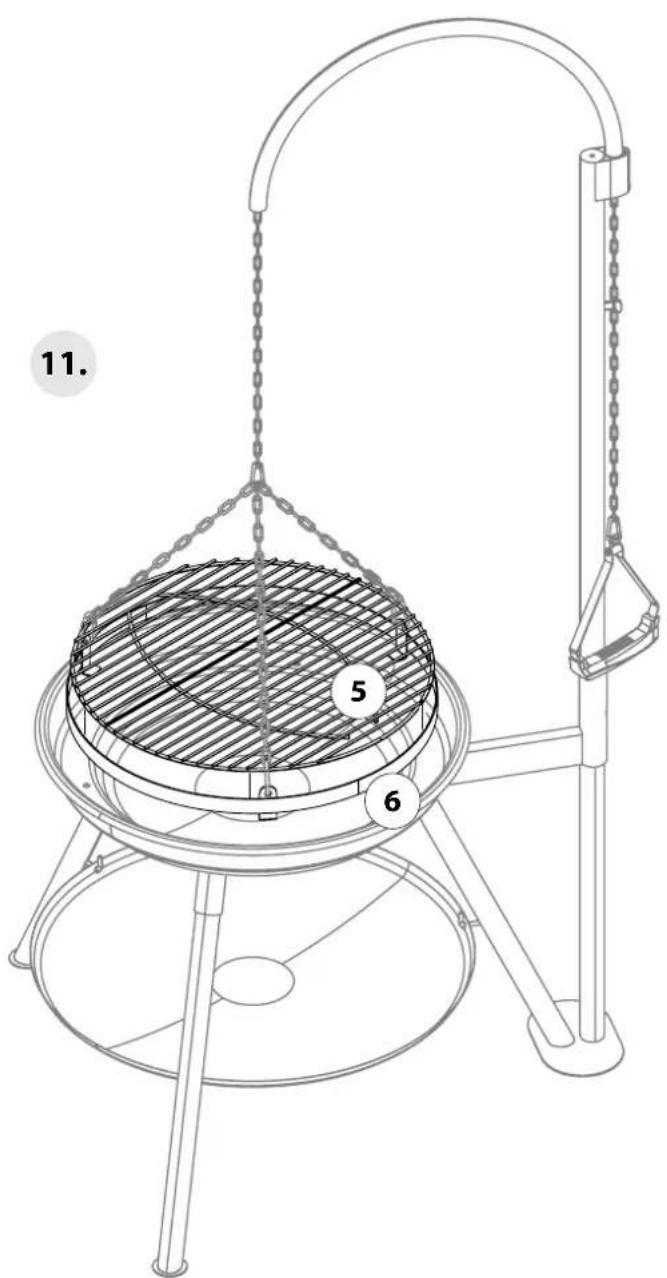

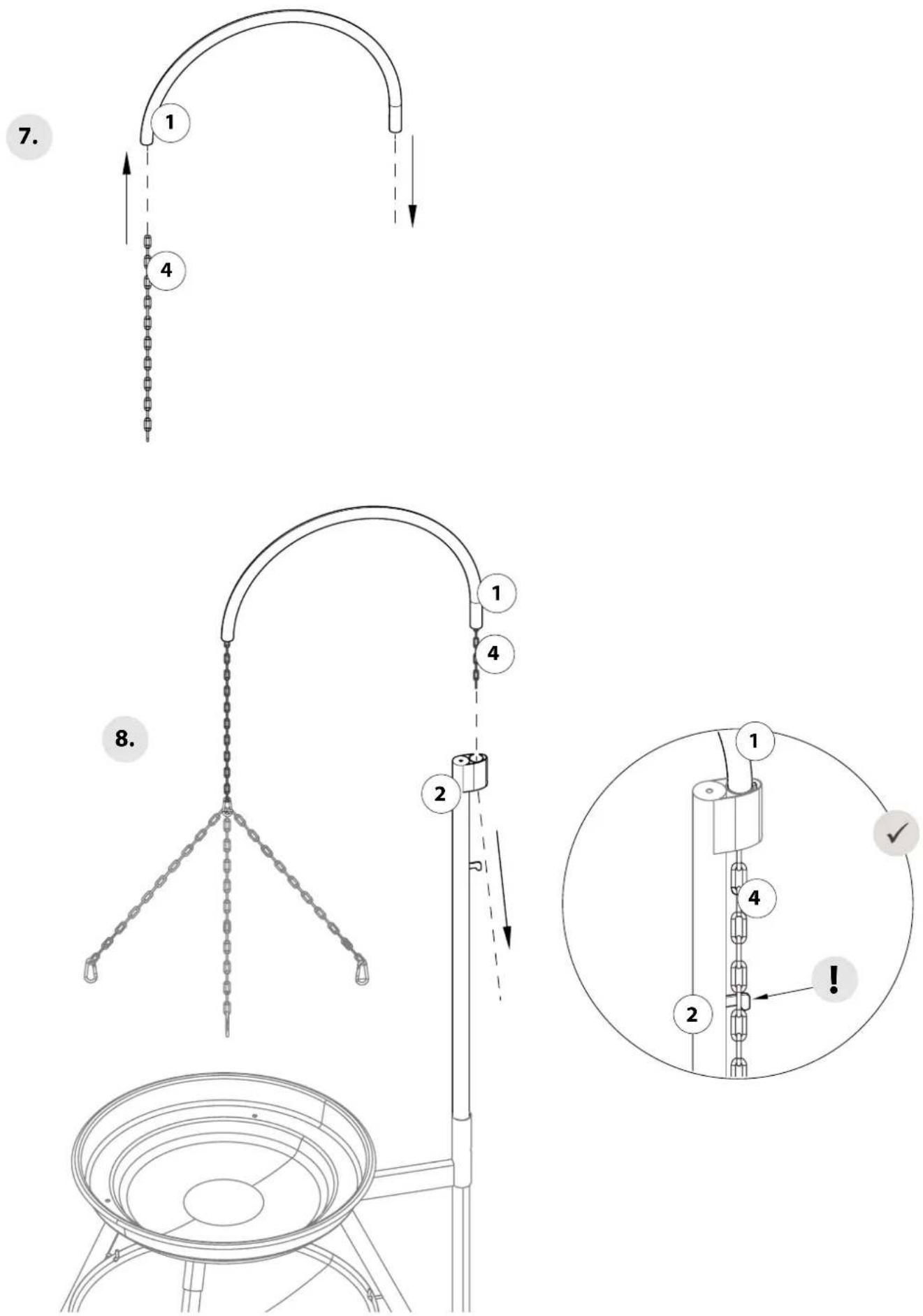

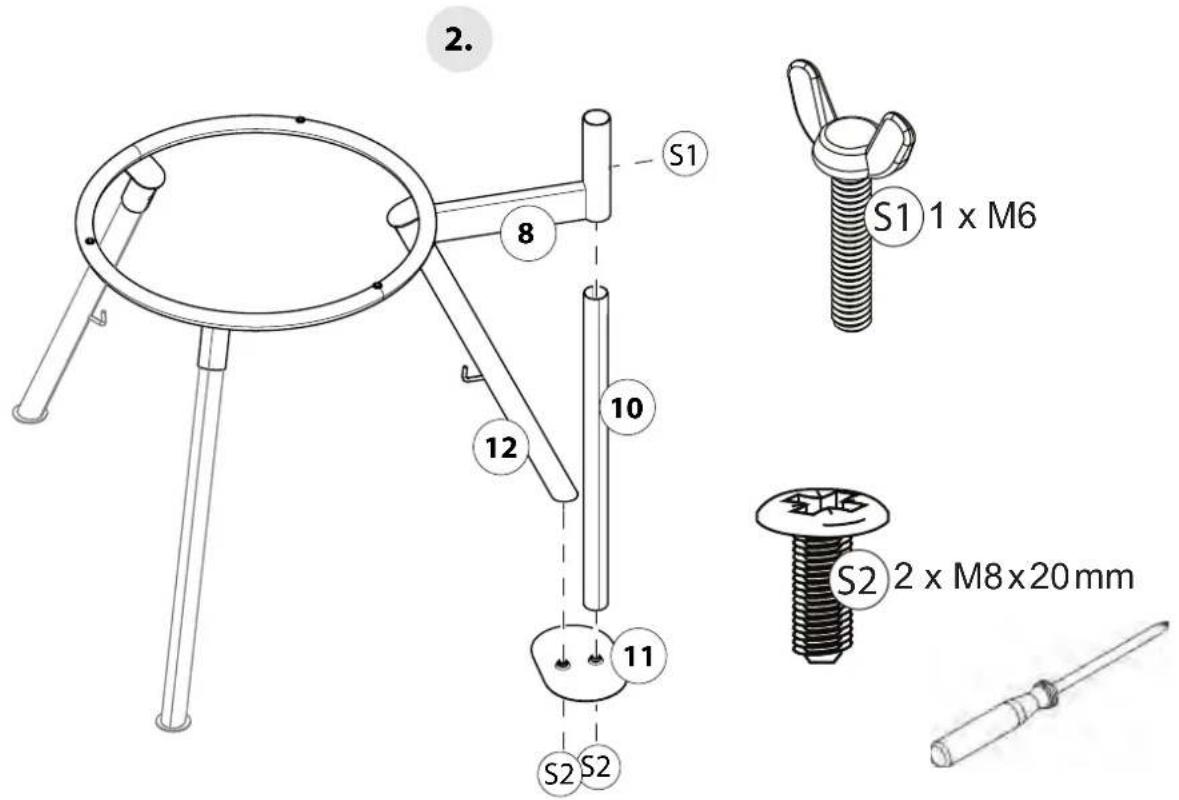

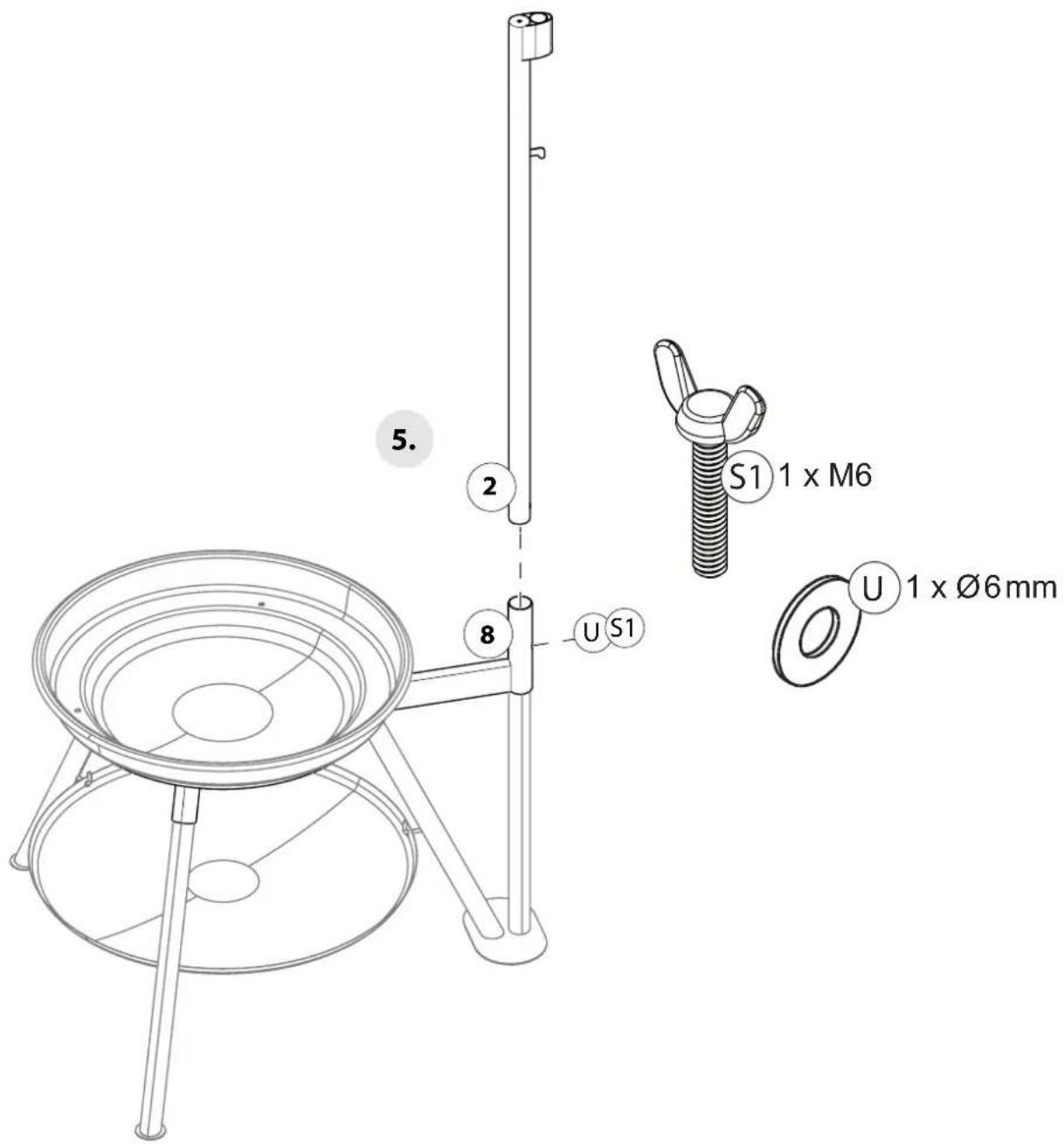

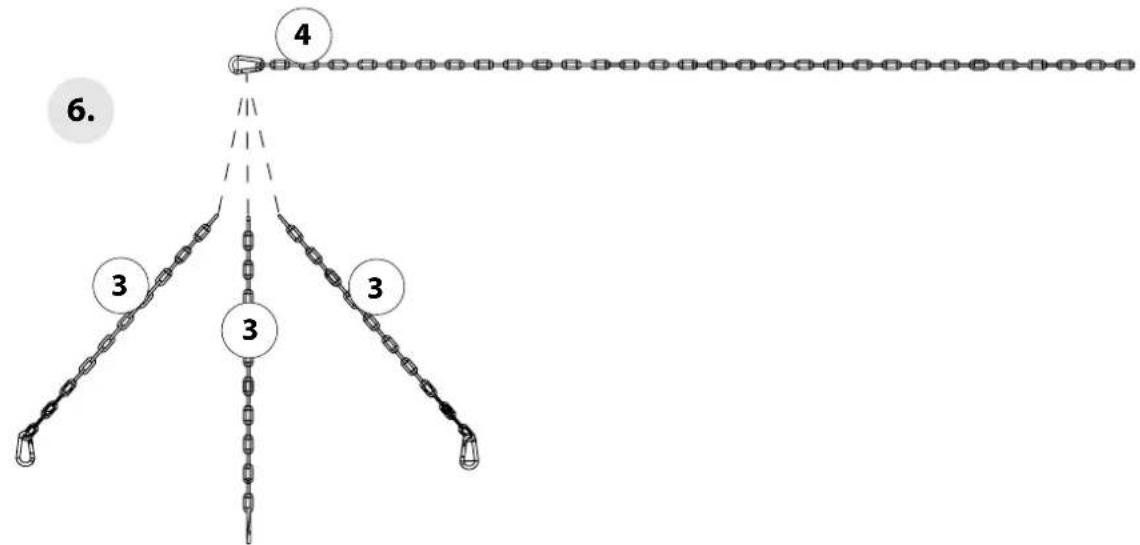

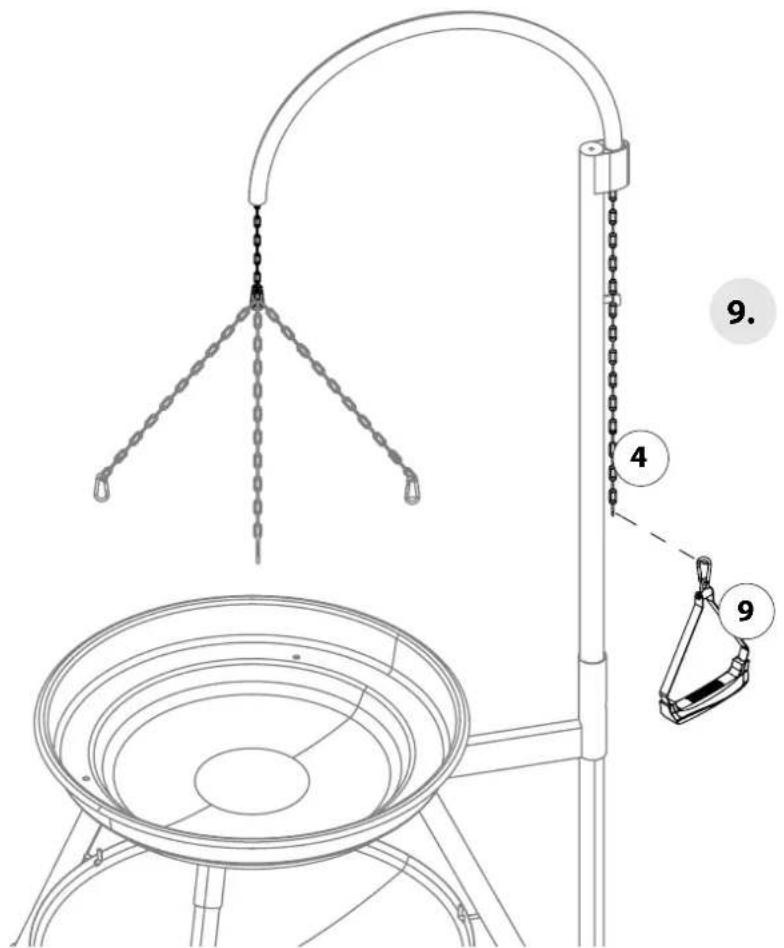

Le immagini relative alle fasi di montaggio sono

riportate alla fine di questo manuale.

Mettere in funzione il barbecue

Osservate il quantitativo da riempimento mas-

simo consentito con carbone di legna oppure

bricchette da barbecue (si vedano i dati tecnici).

Sovraccaricando il barbecue, lo si potrebbe dan-

Utilizzate esclusivamente accendifiamma da barbecue

consentiti (ad es. accendifuoco solido di Landmann),

non ricorrere mai a benzina, spirito o altre sostanze

che all'accensione possono deflagrare.

Mettere esclusivamente del carbone di legna o

bricchette da barbecue nel braciere a bacinella. Noi

consigliamo l'utilizzo dei prodotti di qualità di casa

– che non vi siano o non vi giungano materiali o

sostanze infiammabili nelle vicinanze del grill.

Distanza minima verso materiali o sostanze

infiammabili 5 m. Distanza da materiali o

sostanze facilmente infiammabili, ad es. parete

domestica almeno 1 m.

– che il barbecue sia posto al riparo dal vento.

– che il barbecue sia posto in modo stabile su una

superficie abbastanza grande. Durante l'uso

non deve essere spostato.

– che il barbecue sia completamente montato e

non vi siano difetti riconoscibili.

2. Mettere il carbone di legna o bricchette da barbe-

cue nel braciere a bacinella.

3. Accendere il carbone o le bricchette con un accen-

difuoco da barbecue consentito. Osservare le indi-

cazioni di sicurezza dell'accendifuoco.

In caso il barbecue sia utilizzato per la primissima

volta, occorre prima farlo riscaldare senza alimenti

per circa 20 minuti, in modo che la vernice del bra-

ciere a bacinella si indurisca (come in ogni forno).

4. Quando il carbone o le bricchette sono completa-

menti coperti da uno strato di cenere, distribuirli

in modo uniforme tramite un mezzo di ausilio

adatto di metallo (p. es. forcone da barbecue) nel

braciere a bacinella.

5. A questo punto è possibile mettere gli alimenti

da grigliare. Consigliamo di indossare guanti da

barbecue o altri tipi di guanti che proteggono dal

Mettere fuori funzione il barbecue

• Utilizzare il barbecue in modo previdente. Uti-

lizzare solo tanto materiale combustibile quanto

necessario per preparare le vostre pietanze.

• Una volta cotte oppure se dovete interrompere il

processo di cottura delle vostre pietanze:

• Non lasciate il grill incustodito, nché il materiale combustibile è rovente.

– Non versare mai dell'acqua sul materiale com-

bustibile rovente, dato che l'acqua evapore-

rebbe in modo esplosivo.

– Non smaltite mai materiale combustibile

rovente. Fatelo raffreddare nel braciere.

Utilizzare lo spiedo di terra

Non sono ovunque consentiti i fuochi all'aperto.

Osservare le norme locali vigenti.

Lo spiedo di terra (15) compreso nella fornitura con-

sente l'utilizzo del barbecue sopra un falò. Procedere

1. Inserire nella terra lo spiedo di terra (15).

Durante ciò badare che lo spiedo di terra sia sal-

damente nella terra e che sia protetto contro il

2. Rimuovere la vite ad alette (S1) e la rondella (U)

e rimuovere la parte superiore del cavalletto (2).

3. Ora inserire la parte superiore del cavalletto (2)

sullo spiedo di terra (15).

4. Assicurare l'accoppiamento con la vite ad

alette°(S1) e la rondella (U) (vedasi immagine).

U Utilizzare lo spiedo di terra

5. Controllare la stabilità del barbecue. Utilizzare il

barbecue solo quando esso è stabile ed appog-

giarne solo tanti alimenti da grigliare da non farlo

Pericolo: Pericolo di ustioni durante la

pulizia del grill caldo

Alcuni elementi del barbecue possono diventare

molto caldi. Per tal ragione, prima di eseguire

la pulizia far raffreddare il barbecue. Mai usare

dell'acqua per fare raffreddare la griglia. Si consi-

glia di indossare dei guanti protettivi.

Per garantire al barbecue una lunga durata, è consi-

gliabile pulire in seguito ad ogni utilizzo, tutti i pezzi

raffreddati con detersivo, spazzola e panno. In caso

di incrostazioni o per la pulizia della superficie si con-

siglia l'utilizzo di un detersivo per acciaio inossidabile

che trovate in negozi.

Non utilizzate degli abrasivi, lana di acciaio o altri

oggetti in metallo ossidabili, dato che ciò favorirebbe

la formazione di un velo di ruggine e le alterazioni

Categoria di apparecchi EN 1860-1

* Se si utilizza il barbecue con lo spiedo di terra (15)

il peso massimo d'appoggio può essere inferiore a

seconda della qualità del fondo.

Indicazioni ambientali e

misure di smaltimento

Prestare attenzione alla pulizia durante l'utilizzo del

Per lo smaltimento occorre smontare il barbecue

nelle sue singoli parti. Tornare i metalli ed i materiali

plastici al sistema di riciclaggio.

Osservare le norme locali vigenti.

Dopo l'utilizzo il barbecue può essere conservato in

maniera poco ingombrante.

A tale scopo posare i seguenti pezzi nel braciere a

bacinelle raffreddato e pulito:

Curva (1) con catena (3, 4) e manico della catena (9)

• Supporto griglia (6)

Poi la piastra di fondo (14) può essere utilizzata come

Per evitare delle alterazioni cromatiche e un velo

di ruggine da ricondurre agli influssi dell'ambiente

circostante, consigliamo di conservare il barbecue al

riparo degli agenti atmosferici o di coprirlo con un

telo protettivo.11065 33
