31342 - Barbecue LANDMANN - Manuale utente e istruzioni gratuiti

MANUALE UTENTE 31342 LANDMANN

Materiale incluso nella fornitura 19

Uso 19

Uso regolamentare 19

Uso irregolamentare....19

Diritti di garanzia e garanzia 19

Avvertenze di sicurezza.... 19

Definizione delle indicazioni utilizzate 19

Pericoli residui 20

Montaggio....21

Uso 21

Conoscere il sistema OptiHeat 21

Mettere in funzione il barbecue....22

Mettere fuori funzione il barbecue 22

Pulizia....22

Indicazioni ambientali e misure di smaltimento.... 22

Consigli 22

Eseguire il montaggio....43

Dati tecnici

Griglia

Categoria di apparecchi EN 1860-1
Massa 31341: ca. 10,9 kg / 31342: ca.	13,5 kg
Dimensione (L x A x L)	31341: ca. 658 x 959 x 637 mm / 31342: ca. 683 x 1013 x 742 mm
Superficie di cottura (lungh x largh)	31341: ca. ∅ 460 mm / 31342: ca. ∅ 555 mm
Quantitativo combustibile max. 1,25 kg

Leggere prima del montaggio e la messa in funzione!

L'inosservanza delle prescrizioni riportate in questo manuale può comportare un'alterazione alla funzione dell'apparecchio oppure un danneggiamento dello stesso, come anche dei danni materiali oppure alle persone.

Per tale ragione, occorre leggere con attenzione il corrispondente capitolo delle presenti istruzioni per l'uso, prima del montaggio e prima di ogni messa in funzione. Osservare i passaggi di lavoro nella sequenza indicata ed osservare le avvertenze di sicurezza.

Questo manuale fa parte del prodotto. Perciò si consiglia di conservarlo sempre insieme al prodotto e di inoltrarlo all'utente susseguente

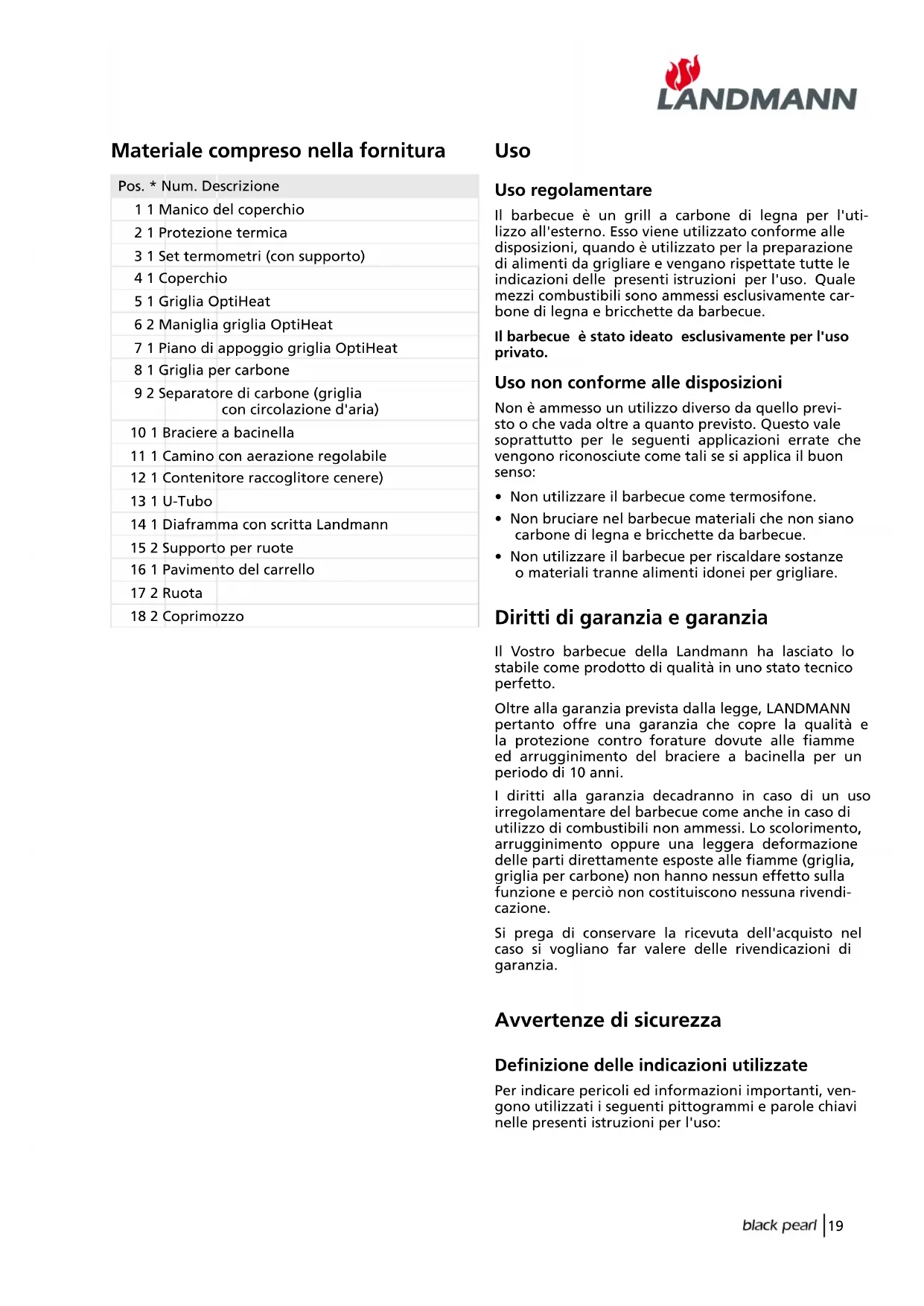

Materiale compreso nella fornitura

Pos. * Num. Descrizione

1 1 Manico del coperchio

2 1 Protezione termica

3 1 Set termometri (con supporto)

4 1 Coperchio

5 1 Griglia OptiHeat

6 2 Maniglia griglia OptiHeat

7 1 Piano di appoggio griglia OptiHeat

8 1 Griglia per carbone

9 2 Separatore di carbone (griglia con circolazione d'aria)

10 1 Braciere a bacinella

11 1 Camino con aerazione regolabile

12 1 Contenitore raccoglitore cenere)

13 1 U-Tubo

14 1 Diaframma con scritta Landmann

15 2 Supporto per ruote

16 1 Pavimento del carrello

17 2 Ruota

18 2 Coprimozzo

Uso

Uso regolamentare

Il barbecue è un grill a carbone di legna per l'utilizzo all'esterno. Esso viene utilizzato conforme alle disposizioni, quando è utilizzato per la preparazione di alimenti da grigliare e vengano rispettate tutte le indicazioni delle presenti istruzioni per l'uso. Quale mezzi combustibili sono ammessi esclusivamente carbone di legna e bricchette da barbecue.

Il barbecue è stato ideato esclusivamente per l'uso privato.

Uso non conforme alle disposizioni

Non è ammesso un utilizzo diverso da quello previsto o che vada oltre a quanto previsto. Questo vale soprattutto per le seguenti applicazioni errate che vengono riconosciute come tali se si applica il buon senso:

• Non utilizzare il barbecue come termosifone.
- Non bruciare nel barbecue materiali che non siano carbone di legna e bricchette da barbecue.
- Non utilizzare il barbecue per riscaldare sostanze o materiali tranne alimenti idonei per grigliare.

Diritti di garanzia e garanzia

Il Vostro barbecue della Landmann ha lasciato lo stabile come prodotto di qualità in uno stato tecnico perfetto.

Oltre alla garanzia prevista dalla legge, LANDMANN pertanto offre una garanzia che copre la qualità e la protezione contro forature dovute alle fiamme ed arruggimento del braciere a bacinella per un periodo di 10 anni.

I diritti alla garanzia decadranno in caso di un uso irregolamentare del barbecue come anche in caso di utilizzo di combustibili non ammessi. Lo scolorimento, arruggimento oppure una leggera deformazione delle parti direttamente esposte alle fiamme (griglia, griglia per carbone) non hanno nessun effetto sulla funzione e perciò non costituiscono nessuna rivendicazione.

Si prega di conservare la ricevuta dell'acquisto nel caso si vogliano far valere delle rivendicazioni di garanzia.

Avvertenze di sicurezza

Definizione delle indicazioni utilizzate

Per indicare pericoli ed informazioni importanti, vengono utilizzati i seguenti pittogrammi e parole chiavi nelle presenti istruzioni per l'uso:

Avvertenze di sicurezza

Pittogramma e parola chiave		Avvertenza di ...
	Pericolo	... un possibile pericolo, che può avere come conseguenza gravi danni a persone od oggetti, se non vengono prese le misure indicate.
	Atten-zione	... un possibile pericolo, che può avere come conseguenza danni a cose, se non vengono prese le misure indicate.

Indicazioni di applicazione

Pittogramma Avvertenza di ...
	... una funzione di aiuto od un consiglio utile
	... Pericolo di scambiare una componente per l'altra; il simbolo indica un punto caratteristico della componente.

Pericoli residui

Pericolo: deflagrazione di tipo esplosiva

Mezzi ausiliare volti ad accendere il barbecue, tipo benzina, spirito e simili liquidi infiammabili sono molto pericolosi per accendere il fuoco (carbone di legna e bricchette da barbecue), visto che all'accensione bruciano in modo esplosivo.

Questo vale in particolar modo se tali liquidi accendifiamma vengono spruzzati o versati su combustibili caldi, dato che possono provocare una fiammata di ritorno nel contenitore per il materiale combustibile.

Se su del carbone di legna oppure bricchette incandescenti si versa dell'acqua, l'acqua evapora in modo esplosivo, visto che l'acqua evapora all'istante.

Possibili conseguenze:

• Danni gravi a persone o materiali
- Impiegare il barbecue soltanto all'aperto o in ambienti ben areati.
- Accendere il materiale combustibile (carbone di legna o bricchette per la griglia) solo con mezzi di accensione ausiliari ammessi (EN 1860-3).
- Non piegarsi sopra il barbecue all'accensione del combustibile.
- Non spegnere in nessun caso carbone di legna o bricchette roventi versandoci sopra dell'acqua.

Misure di protezione:

Pericolo: intossicazione a causa di monos- arbonio

Il monossido di carbonio viene generato in seguito alla combustione completa di sostanze contenenti carbonio, come ad es. carbone di legno oppure bricchette.

Il monossido di carbonio è inodore, incolore e non irritante. Quindi l'organismo umano non avverte il pericolo.

Possibili conseguenze:

- In ambienti chiusi ciò può avere delle conseguenze letali o causare danni a persone dovuti ad una intossicazione da monossido di carbonio.

Pericolo: ustioni e fuoco

Durante l'utilizzo, alcune parti del barbecue diventano molto calde, soprattutto nelle vicinanze del braciere a bacinella e del coperchio. Se il braciere a bacinella viene raggiunto da folate di vento, si possono creare delle scintille e/o formarsi delle fiamme.

Possibili conseguenze:

• Gravi ustioni dovute al contatto con componenti roventi.
• Fuoco o incendio a bassa temperatura, se nelle vicinanze del barbecue si trovano materiali o sostanze infiammabili.

Misure di protezione prima di grigliare:

Scegliere il luogo di installazione, in modo

• che non vi siano o non vi giungano materiali o sostanze infiammabili nelle vicinanze del grill. Distanza minima verso materiali o sostanze infiammabili 5 m. Distanza da materiali o sostanze facilmente infiammabili, ad es. parete domestica almeno 1 m.
• che il barbecue sia posto al riparo dal vento.
• che il barbecue sia posto in modo stabile su una superficie abbastanza grande. Durante l'uso non deve essere spostato.

Misure di protezione durante l'utilizzo del barbecue:

• Indossare guanti da barbecue.
• Non lasciare mai incustodito il barbecue. Fare soprattutto attenzione, per evitare che bambini od animali domestici possano avvicinarsi al barbecue.

Misure di sicurezza dopo aver utilizzato il barbecue:

• Chiudere le aperture d'aerazione sotto il braciere per ridurre l'apporto di ossigeno alla carbonella rovente.
• Porre il coperchio sul braciere per coprire la carbonella rovente.
• Aprire i fori di aerazione nel coperchio per permettere la fuoruscita del calore.
• Tenere d'occhio il barbecue finché non si sia raffreddato - e solo a questo punto iniziare a pulirlo.

Montaggio

Alcune indicazioni per montare il barbecue in modo veloce e senza problemi:

• Controllare la completezza del materiale compreso nella fornitura e depositare le singole parti su un tavolo (ci riserviamo piccole modifiche tecniche).
• Nel caso, nonostante un nostro scrupoloso controllo in fabbrica dovesse mancare qualcosa, vi preghiamo di contattare il nostro servizio clienti (vedasi ultima pagina). Vi aiuteremo immediatamente.
• Utilizzare solamente degli utensili di stato tecnico perfetto e adatti. Se si usano degli utensili usurati o non adatti, non sarà possibile serrare bene le viti, ma sarà possibile danneggiarle in modo da non poterle più serrare.
• Montare sempre tutti gli elementi di collegamento (viti, dadi ecc.) in maniera descritta nelle immagini. In caso di mancanza o perdita di un elemento di collegamento, spetta a voi procurare i pezzi di ricambio. Solo così sarà garantita una costruzione stabile.
• Rispettare assolutamente i passaggi di lavoro illustrati, nella sequenza indicata!
• Anche se non siete artigiani esperti, il montaggio di norma non occupa più di un'ora.

Le immagini relative alle fasi di montaggio sono ortate alla fine di questo manuale.

43

Utilizzo

Conoscere il sistema OptiHeat

Con il sistema OptiHeat, i barbecue rotondi della serie black pearl sono i soli a livello mondiale a disporre di un accorgimento per regolare l'altezza della griglia.

Per maggior informazioni sul sistema OptiHeat, visitate il nostro sito che trovate all'indirizzo www.landmann.com.

Mettere in funzione il barbecue

Attenzione:

Osservate il quantitativo da riempimento massimo consentito con carbone di legna oppure bricchette da barbecue (si vedano i dati tecnici). Sovraccaricando il barbecue, lo si potrebbe danneggiare.

Utilizzate esclusivamente accendifiamma da barbecue consentiti (ad es. accendifuoco solido di Landmann), non ricorrere mai a benzina, spirito o altre sostanze che all'accensione possono deflagrare.

Utilizzare come materiale combustibile solo carbone di legna o bricchette da barbecue. Noi consigliamo l'utilizzo dei prodotti di qualità di casa Landmann.

1. Sistemare un po' di carbone di legna o alcune bricchette sulla griglia del carbone.
2. Accendere uno o due accendifuoco solidi con un fiammifero. Posarli sullo strato presente di carbonella oppure di bricchette.
3. Far bruciare l' accendifuoco solido per una durata da 2 a 4 minuti. Poi riempire il braciere a bacinella con carbone oppure con bricchette da griglia.

In caso il barbecue sia utilizzato per la primissima volta, occorre prima farlo riscaldare senza pietanze ma con il coperchio chiuso per circa 20 minuti, in modo che la vernice per alimenti si indurisca (come per ogni forno).

1. Quando il carbone o le bricchette sono completa-menti coperti da uno strato di cenere, distribuirli in modo uniforme tramite un mezzo di ausilio adatto di metallo (p. es. forcone da barbecue) nel braciere a bacinella.
2. Inserire a questo punto la griglia OptiHeat cosparsa di grasso e disponeteci sopra le Vostre pietanze. Consigliamo di indossare guanti da barbecue o altri tipi di guanti che proteggono dal calore.

Mettere fuori funzione il barbecue

• Utilizzare il barbecue in modo previdente. Utilizzare solo tanto materiale combustibile quanto necessario per preparare le vostre pietanze.
• Una volta cotte oppure se dovete interrompere brevemente il processo di cottura delle vostre pietanze:
• Chiudere le aperture d'aerazione sotto il braciere per ridurre l'apporto di ossigeno alla carbonella rovente.
• Porre il coperchio sul braciere per coprire la carbonella rovente.
• Aprire i fori di aerazione nel coperchio per permettere la fuoruscita del calore.
• Non lasciate il grill incustodito, finché il materiale combustibile è rovente.
• Non versare mai dell'acqua sul materiale combustibile rovente, dato che l'acqua evapore-rebbe in modo esplosivo.
• Non smaltite mai materiale combustibile rovente. Fatelo raffreddare nel braciere.

Pulizia

Pericolo: Pericolo di ustioni durante la el grill caldo

Alcuni elementi del barbecue possono diventare molto caldi. Prima di eseguire la pulizia far raffreddare il barbecue. Si consiglia di indossare dei guanti protettivi.

Per garantire al barbecue una lunga durata, è consigliabile pulire in seguito ad ogni utilizzo, tutti i pezzi raffreddati con detersivo, spazzola e panno. Lo sporco indurito è molto più difficile da rimuovere.

Indicazioni ambientali e misure di smaltimento

Prestare attenzione alla pulizia durante l'utilizzo del grill.

Per lo smaltimento occorre smontare il barbecue nelle sue singoli parti. Tornare i metalli ed i materiali plastici al sistema di riciclaggio.

Osservare le norme locali vigenti.

Consigli pratici

Dei consigli pratici e di sicuro interesse in tema di barbecue sono reperibili sul nostro sito web Landmann www.landmann.com/service.
