MANUALE UTENTE Black Pearl Select LANDMANN

Dati tecnici 18
Materiale incluso nella fornitura 19
Uso 19

Uso regolamentare 19
Uso irregolamentare 19

Diritti di garanzia e garanzia 19

Avvertenze di sicurezza 19

Definizione delleindicazioniutilizzate 19
Pericoli residui 20

Montaggio 21
Uso 21

Conoscere ilsystema OptiHeat 21
Mettere in funzione il barbecue 22
Mettere fuori funzione il barbecue 22

Pulizia 22
Indicazioni ambientali e misure di smaltimento 22
Consigli 22
Eseguire il montaggio 48

Dati tecnici

Griglia

Categoria di appearecchi EN 1860-1
Massa 25,5 kg
Dimensione (L x A x L) ca. 1450 x 1140 x 650 mm
Superficie di cottura (lungh x largh) ca. Ø 555 mm
Quantitativo combustibile	max. 1,25 kg
Peso di appoggio tavo-lino di appoggio	max. 3,5 kg

Leggere prima del montaggio e la messa in funzione!

L'inosservanza delle prescrizioni riportate in questo manuale può essere uscata. Il persone che si sono iniziati e che si sono iniziati non sono iniziati.
Per tale ragione, occorre leggere con attenzione il corrispondente capitolo delle presenti istruzioni per l'uso, prima del montaggio e prima di agli messa in funzione. Osservare i passaggi di lavoro nella sequenza indica ed osservare le avventenze di sicurezza.
Questo manuale fa parte del prodotto. Perci si consiglia di conservarlo,. sempre insieme al prodotto e di inoltrarlo all'utente sussegunte

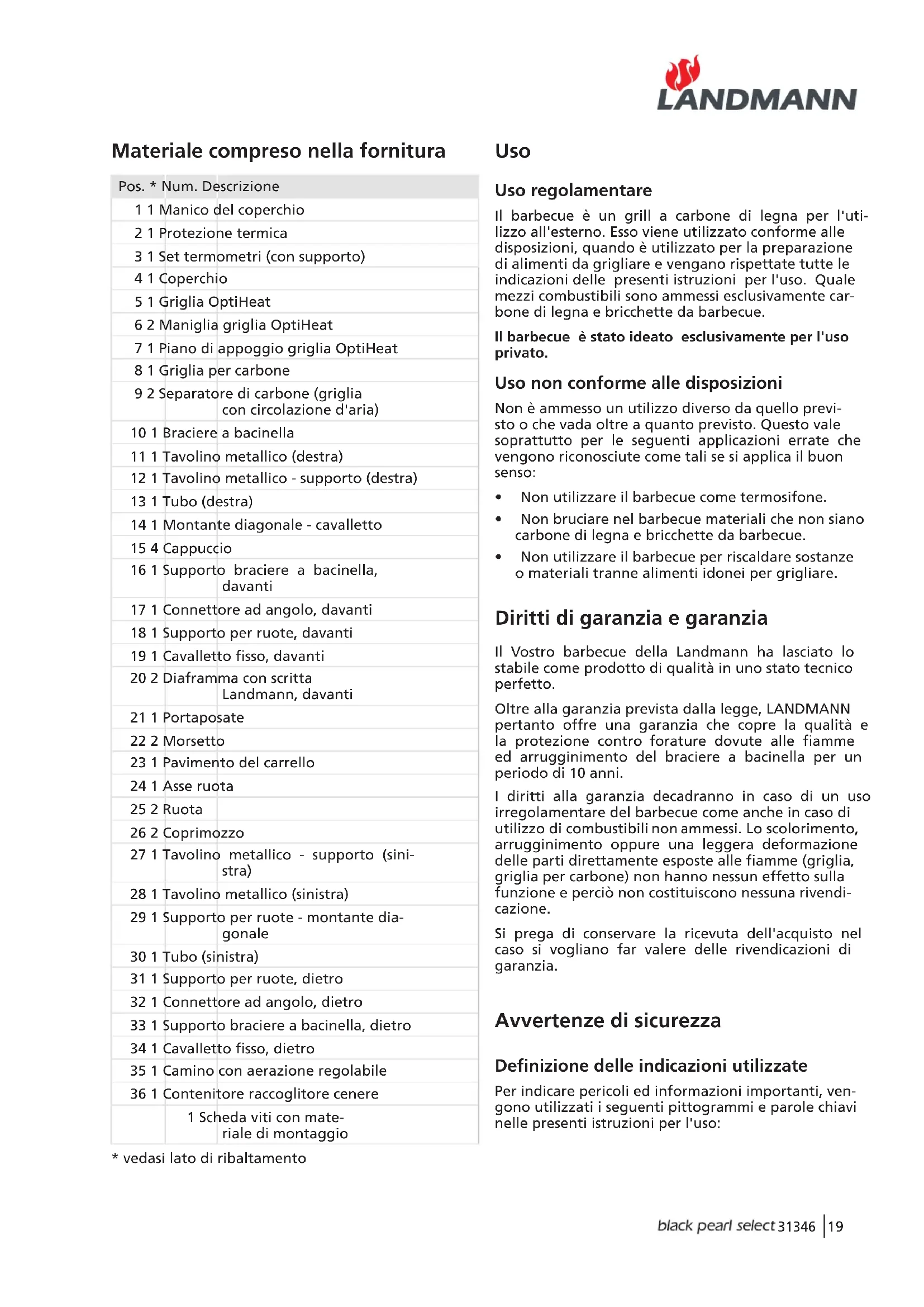

Materiale compreso nella fornitura

Pos. * Num. Descrizione

1 1 Manico del coperchio

2.1 Protezione termica

31 Set termometri (con supporto)

41 Coperchio

51 Griglia OptiHeat

62 Maniglia griglia OptiHeat

71 Piano di appoggio griglia OptiHeat

81 Griglia per carbone

92 Separatore di carbone (griglia con circolazione d'aria)

10 1 Braciere a bacinella

11 1 Tavolino metallico (destra)

12 1 Tavolino metallico - supporto (destra)

13 1 Tubo (destra)

14 1 Montante diagonale - cavalletto

15 4 Cappuccio

16 1 Supporto braciere a bacinella, davanti

17 1 Connettore ad angolo, davanti

18 1 Supporto per ruote, davanti

19 1 Cavalletto fisso, davanti

202 Diaframma con scritta Landmann, davanti

21 1 Portaposate

22 2 Morsetto

23 1 Pavimento del carrello

24 1 Asse ruota

25 2 Ruota

26 2 Coprimozzo

27 1 Tavolino metallico - supporto (sini-stra)

28 1 Tavolino metallico (sinistra)

29 1 Supporto per ruote - montante diagonale

30 1 Tubo (sinistra)

31 1 Supporto per ruote, dietro

32 1 Connettore ad angolo, dietro

33 1 Supporto braciere a bacinella, dietro

34 1 Cavalletto fisso, dietro

35 1 Camino con aerazione regolabile

36 1 Contenitore raccoglitorecene

1 Scheda viti con materiale di montaggio

• vedasi lato di ribaltamento

Uso

Uso regolamentare

Il barbecue è un grill a carbone di legna per l'utilizzo all'esterno. Esso viene utilizzato conforme alle disposizioni, quando è utilizzato per la preparazione di alimenti da grigliare e vengano rispetto delleindicazioni delle presenti istruzioni per l'uso. Quale mezzi combustibili sono ammessi esclusivamente carbone di legna e bricchette da barbecue.

Il barbecue è stato ideato esclusivamente per l'uso privato.

Uso non conforme alle disposizioni

Non è amesso un utilizzo diverso da quello previsto o che vada altre a quanto previsto. Questo vale soprattutto per le seguenti applicazioni errate che vengono riconosciute come tali se si applica il buon senso:

Nonutilizzareilbarbecuecometermosifone.
- Non bruciare nel barbecue materiali che non siano carbone di legna e bricchette da barbecue.
Nonutilizzare il barbecue per riscaldare sostane o materiali tranne alimenti idonei per grigliare.

Diritti di garanzia e garanzia

Il Vostro barbecue della Landmann ha lasciato lo stabile come prodotto di qualità in uno stato technique perfetto.

Oltre alla garanzia prevista dalla legge, LANDMANN pertanto offre una garanzia che copre la qualità e la protezione contro forature dovute alle fiamme ed arrugginamento del braciere a bacinella per un periodo di 10 anni.

I diritti alla garanzia decadranno in caso di un uso irregularamente del barbecue come nelle in caso di utilizzo di combustibili non ammessi. Lo scolorimento, arrugginimento oppure una leggera deformazione delle parti direttamente esposte alle fiamme (griglia, griglia per carbone) non hanno nessun effetto sulla funzione e percioso non costituiscono nessuna rivendicazione.

Si prega di conservare la ricevuta dell'acquisto nel caso si vogliano far valere delle rivendicazioni di garanzia.

Avverenze di sicurezza

Definizione delleindicazioniutilizzate

Per indicare pericoli ed informazioni importanti, vengono utilizzati i seguenti Pittogrammi e parole chiavi nelle presenti istruzioni per l'uso:

Avvertenze di sicurezza

Pittogramma e parola chiave	Avvertenza di ...
Pericolo	... un possibile pericolò, che può avere come conseguenza gravi danni a persone od oggetti, se non vengono prese le misure indicate.
Atten- zione	... un possibile pericolò, che può avere come conseguenza danni a cose, se non vengono prese le misure indicate.

Indicazioni di applicazione

Pittogramma Awertenza di ...
i	... una funzione di aiuto od un consiglio utile
!	... Pericolo di scambiare una componente per l'altra; il sim-bolo indica un punto caratteri-stico della componente.

Pericoli residui

Pericolo: deflagrazione di tipo esplosiva

Mezzi ausiliare volti ad accendere il barbecue, tipo benzina, spirito e simili liquidi infiammabili sono molto pericolosi per accendere il fuco (carbone di legna e bricchette da barbecue), visto che all'accensione bruciano in modo esplioso.

Questo vale in particolar modo se tali liquidi accendifiamma vengono spruzzati o versati su combustibili caldi, dato che possono provocare una fiammata di ritorno nel contentitore per il materiale combustibile.

Se su del carbone di legna oppure bricchette incandescenti si versa dell'acqua, l'acqua evapora in modo esplioso, visto che l'acqua evaporata all'istante.

Possibili consequences:

Danni gravi a persono o materiali

Misure di protezione:

Impiegare il barbecue soltanto all'aperto o in ambienti ben areati.

Accendere il materiale combustibile (carbone di legna o bricchette per la griglia) solo con mezzi di accensione ausiliari ammessi (EN 1860-3).

Non piegarsi sopra il barbecue all'accensione del combustibile.

Non spegnere in nessun caso carbone di legna o bricchette roventi versandoci sopra dell'acqua.

Pericolo: intossicazione a causa di monos-sido di carbonio

Il monossido di carbonioiene generato in seguito alla combustione completa di sostanze contenti carbonio, come ad es. carbone di legno oppure bricchette.

Il monossido di carbonio è inodore, incolore e non irritante. Quindi l'organismo umano non avverte il pericolo.

• In ambienti chiusi ciò può averè delle seguenze letali o causare danni a persone dovuti ad una intossicazione da monossido di carbo-nio.

Pericolo: ustioni e fuoco

Durante l'utilizzo, alcune parti del barbecue divertano molto calde, soprattutto nelle vicinanzihe del braciere a bacinella e del coperchio. Se il braciere a bacinella viene raggiunto da folate di vento, si possono creare delle scintille e/o formarsi delle fiamme.

• Gravi usioni dovute al contatto con componenti roventi.
• Fuoco o incendio a bassa temperatura, se nelle vicinanze del barbecue si trovano materiali o sostanze inflammabili.

Misure di protezione prima di grigliare:

Scegliere il luogo di installment, in modo

• che non vi siano o non vi giungano materiali o sostanze infiammabili nelle vicinanze del grill. Distanza minima verso materiali o sostanze infiammabili 5 m. Distanza da materiali o sostanze lavormente infiammabili, ad es. parete domestica almeno 1 m.
• che il barbecue sua posto al riparo dal vento.
• che il barbecue siaippo in modo stabile su una superficie abbastanza grande. Durante I'uso non deve essere spostato.

Misure di protezione durante l'utilizzo del barbecue:

• Indossare guanti da barbecue.
  Non lasciare mai incustodito il barbecue. Fare soprattutto attenzione, per evitare che bambini od animali domestici possano avvicinarsi al barbecue.

Misure di sicurezza dopo aver utilizzato il barbecue:

• Chiudere le aperture d'airazione除去 il braciere per ridurre l'apporto di ossigeno alla carbonella rovente.
• Porre il coperchio sul braciere per coprire la carbonella rovente.
• Aprire i fori di aerazione nel coperchio per permettere la fluoruscita del calorie.
• Tenere d'occhio il barbecue finché non si sia raffreddato - e solo a quello punto iniziare a pulirlo.

Montaggio

Alcune indicazioni per montare il barbecue in modo veloce e senza problemi:

• Controllare la completeness del materiale compreso nella fornitura e depositare le singole parti su un ravolo (ci riserviamo piccole modifiche tecniche).
• Nel caso, nonostante un nostro scrupoloso controlo in fabbrica dovesse mancare qualcosa, vi preghiamo di contattare il nostro servizio clienti (vedasi ultima pagina). Vi aiuteremo immediatamente.
• Utilizzare solamente degli utensili di stato tecnico perfetto e adatti. Se si usano degli utensili usurati o non adatti, non sare possibile serrare bene le viti, ma sare possibile dannegiarle in modo da non poterle più serrare.
  Montare sempre tutti gli elementi di collegamento (viti, dadi ecc.) in maniera descritta nelle immagini. In caso di mancanza o perdita di un elemento di collegamento, spetta a voi procurare i pezzi di ricambio. Solo sono sare garantita una costruzione stabile.
• Rispettare assolutamente i passaggi di lavoro illustrati, nella sequenza individata!
• Anche se non siete artigiani esperti, il montaggio di norma non occupa più di un'ora.

Le immagini relative alle fasi di montaggio sono portate alla fine di quello manuale.

Utilizzo

Conoscere ilsystema OptiHeat

Con ilsystema OptiHeat, i barbecue rotondi dellaserie black pearl sono i soli a livello mondiale a disporre di un accorgimento per regolare l'altezza della griglia.

Per maggior informazioni sulsystema OptiHeat, visitate il nostro sito che trovate all'indirizzo www.landmann.com.

Mettere in funzione il barbecue

Attenzione:

Osservate il quantitativo da riempimento massimo consentito con carbone di legna oppure bricchette da barbecue (si vedano i dati tecnici). Sovraccaricando il barbecue, lo si potrebbe danneggiare.

Utilizzate esclusivamente accendifiamma da barbecue consentiti (ad es. accendifuoco solido di Landmann), non ricorrere mai a benzina, spirito o altre sostanze che all'accensione possono deflagrare.

Utilizzare come materiale combustibile solo carbone di legna o bricchette da barbecue. Noi consigliamo l'utilizzo dei prodotti di qualità di casa Landmann.

1. Sistemare un po'di carbone di legna o alcune bricchette sulla griglia del carbone.
2. Accendere uno o due accendifuoco solidi con un fiammifero. Posarli sullo strato presente di carbonella oppure di bricchette.
3. Far bruciare l' accendifuoco solido per una durata da 2 a 4 minuti. Poi riempire il braciere a bacinella con carbone oppure con bricchette da griglia.

In caso il barbecue sua utilizzato per la primissima volta, occorre prima farlo riscaldare alla pietanze ma con il coperchio chiuso per circa 20 minuti, in modo che la vernice per alimenti si indurisca (come per agli forno).
4. Quando il carbone o le bricchette sono completenessi coperti da uno strato di genere, distribuirli in modo uniforme tramite un mezzo di ausilio adatto di metallo (p. es. forcone da barbecue) nel braciere a bacinella.
5. Inserire a quello punto la griglia OptiHeat cosparsa di grasso e disponeteci sopra le Vostre pietanze. Consigliamo di indossare quanti da barbecue o altri tipi di quanti che proteggono dal calorie.

Mettere fuori funzione il barbecue

• Utilizzare il barbecue in modo prevalente. Utilizzare solo tanto materiale combustibile quando necessario per preparare le vosre pietanze.

• Una volta cotte oppure se dovete interrompere brevamente il processo di cottura delle vostre pietzanche:

• Chiudere le aperture d'airazione除去 il braciere per ridurre l'apporto di ossigeno alla carbonella rovente.
  -Porre il coperchio sul braciere per copririe la carbonella rovente.

• Aprire i fori di aerazione nel coperchio per permettere la fuoruscita del calore.
  -Non lasciate il grill incustodito, finché il materiale combustibile e rovente.
• Non versare mai dell'acqua sul materiale combustibile rovente, dato che l'acqua evaporerebbe in modo esplosivo.
  Non smaltite mai materiale combustibile rovente. Fatelo raffreddare nel braciere.

Pulizia

Pericolo: Pericolo di uszioni durante la nel grill caldo

Alcuni elementi del barbecue possono divertare molto caldi. Prima di eseguire la pulizia far raffreddare il barbecue. Si consiglia di indossare dei guanti protettivi.

Per garantire al barbecue una lunga durata, è consigliabile pulire in seguito ad agli utilizzato, tutti i pezzi raffreddati con detersivo, spazzola e panno. Lo sporco indurito è molto più difficile da rimuovere.

Indicazioni ambientali e misure di smaltimento

Prestare attentione alla pulizia durante l'utilizzo del grill.

Per lo smaltimento occorre smontare il barbecue nelle sue singoli parti. Tornare i metalli ed i materiali plastici alsystema di riciclaggio.

Osservare le(norme locali vigenti.

Consigli pratici

Dei consigli pratici e di sicuro interesse in tema di barbecue sono reperibili sul nostro site web Landmann www.landmann.com/service.
