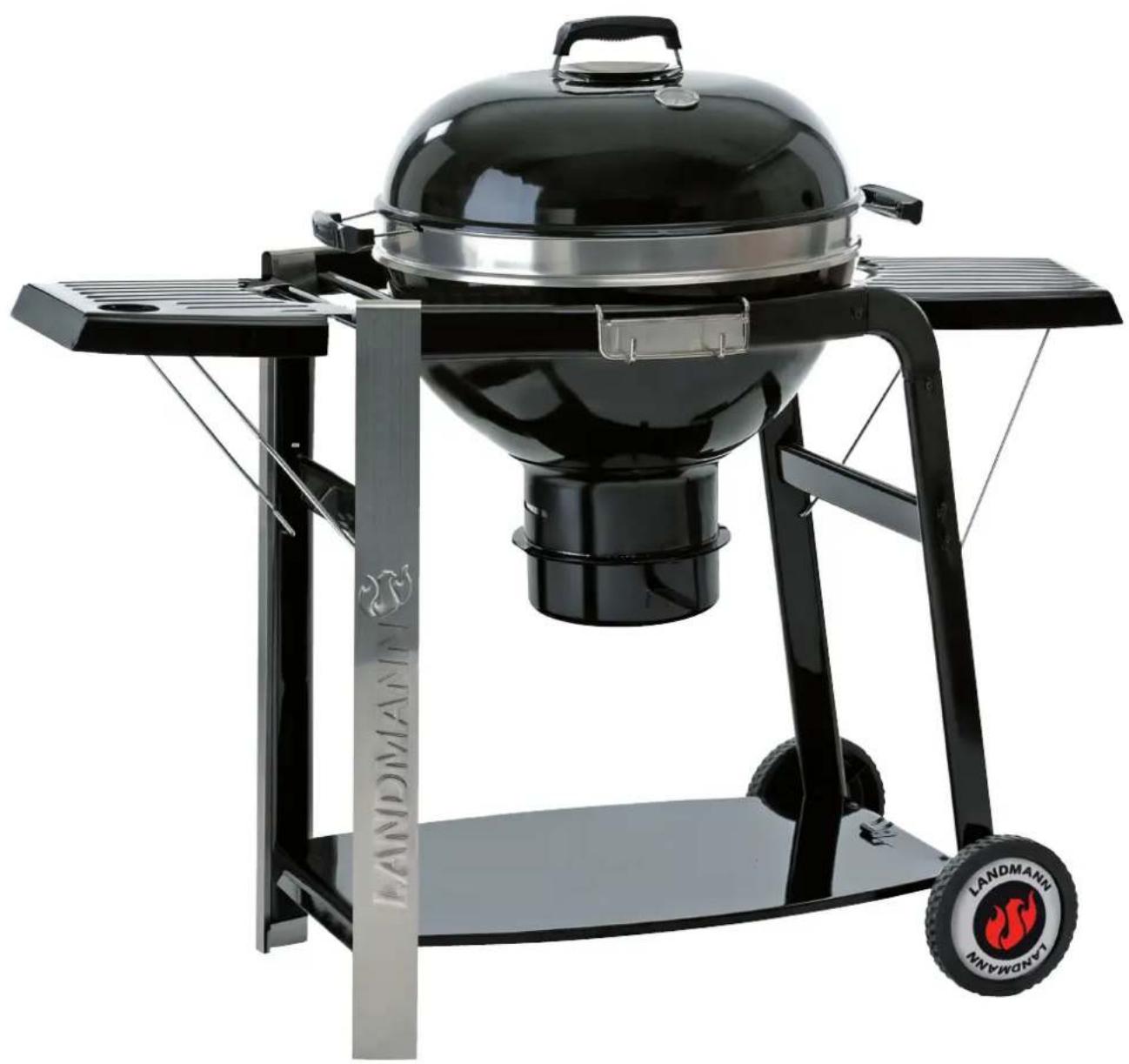

Black Pearl Select - Ovn LANDMANN - Gratis brugsanvisning og manual

Funktioner	Detaljer
Produkttype	Træ- og kulovn
Mål (L x D x H)	Specifikke mål ikke angivet
Madlavningsflade	Madlavningsflade ikke specificeret
Byggemateriale	Emaillebelagt stål
Effekt	Effekt ikke specificeret
Max temperatur	Max temperatur ikke specificeret
Anvendelse	Ideel til bagning af pizza, kød og grøntsager
Vedligeholdelse	Regelmæssig rengøring af forbrændingskammer anbefales
Sikkerhed	Brug beskyttelseshandsker ved håndtering
Inkluderede tilbehør	Pizzaspade og termometer ikke inkluderet
Garanti	Producentgaranti ikke specificeret

Ofte stillede spørgsmål - Black Pearl Select LANDMANN

Hvordan tænder man LANDMANN Black Pearl Select ovnen?

For at tænde ovnen skal du åbne låget, sikre dig at gassen er åben, og derefter bruge en gaslighter til at antænde brænderen. Kontroller altid, at gassen tilføres korrekt.

Hvordan rengør man ovnen efter brug?

Lad ovnen køle helt af, og rengør derefter riste og indvendige overflader med en mild sæbe og en ikke-slibende klud. Undgå at bruge stærke kemikalier.

Hvad er kapaciteten for madlavning i LANDMANN Black Pearl Select?

LANDMANN Black Pearl Select ovnen har tilstrækkelig kapacitet til at tilberede flere retter samtidigt, ideel til familier eller grillfester med venner.

Kan jeg bruge ovnen indendørs?

Nej, denne ovn er kun beregnet til udendørs brug. Brug den ikke indendørs på grund af risikoen for gas- og varmeophobning.

Hvordan justerer man ovnens temperatur?

Brug temperaturjusteringsknappen til at indstille varmen. Se manualen for specifikke anbefalinger om temperaturer til forskellige madlavningstyper.

Hvad gør jeg, hvis ovnen ikke tænder?

Kontroller først, at gassen er åben, og at gasflasken ikke er tom. Hvis problemet fortsætter, inspicer tændingssystemet og forbindelser for eventuelle blokeringer.

Ovnen lugter af gas, hvad skal jeg gøre?

Sluk straks ovnen og luk for gasforsyningen. Luft området ud, og tænd ikke ovnen igen, før problemet er løst. Kontakt en professionel om nødvendigt.

Er det muligt at udskifte ovnens riste?

Ja, ristene til LANDMANN Black Pearl Select kan udskiftes. Sørg for at bestille kompatible dele fra producenten eller en autoriseret forhandler.

Hvordan opbevarer jeg ovnen, når den ikke er i brug?

Rengør ovnen grundigt, dæk den med et beskyttelsesovertræk, og opbevar den et tørt og godt ventileret sted for at undgå rust og skader.

BRUGSANVISNING Black Pearl Select LANDMANN

Monterings- och bruksanvisning
DK Montage- og betjeningsvejledning
Monterings- og driftsanvisning
FIN Kokoamis- ja käyttoohje

Inhaltsverzeichnis

Sakerhetsanvisningar 24

Sakerhetsanvisningar

Sakerhetsanvisningar

Risk: kolmonoxidforgiftning

Korrekt anvendelse iht. formål 29
Ikke-korrekt anvendelse iht. grillens formal 29

Montage 31
Ibrugtagning af grillen 31
Tilbehør (optioner) 32
Slukning af grillen 32
Rengoring 32
Anvisninger vedr. miljobeskyttelse og korrekt bortskaffelse 32

Tekniske data

Grill

Kategori EN 1860-1
Vægt 25,5 kg
Ydre mål (L x H x B) ca. 145,0 x 114,0 x 65,0 cm
Grillflade (L x B)	ca. Ø 555 mm
Påfyldningsmængde, brændelsmidler	maks. 1,5 kg
Belastning af aflæggerborde	maks. 3,5 kg

Læses inden montage og idriftsættelse!

Det kan medfrole en forringet Funktion aller beskadigelse af apparatet, og der kan ske beskadigelse af andre materialer aller personskader, hvis anvisningerne iijke betjeningsvejledning ikke overholds.
Læs derfor de págældende kapitler i/DDne betjeningsvejledning inden montagen af af grillen, og inden den tages i brug. Folg de enkelte arbejdstrin i den foreskrevne rækkefolge, og overhold alle de angivne sikkerhedsanvisninger.
Denne vegledning er en del af produitet. Opbevar den derfor altoid sam- men med produitet, og sorg for at give betjeningsvejledningen videre til andre, der senere anvender produitet.

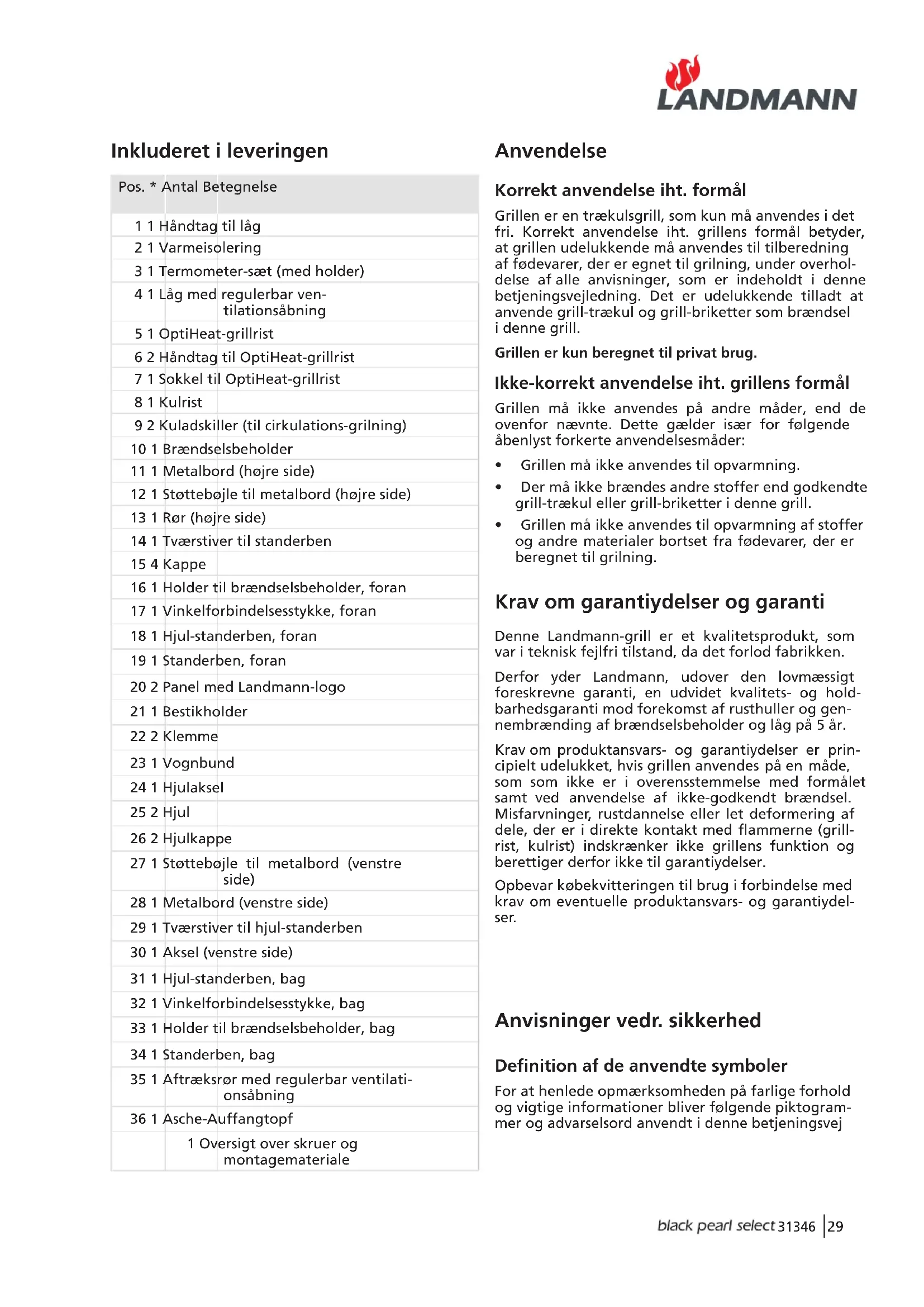

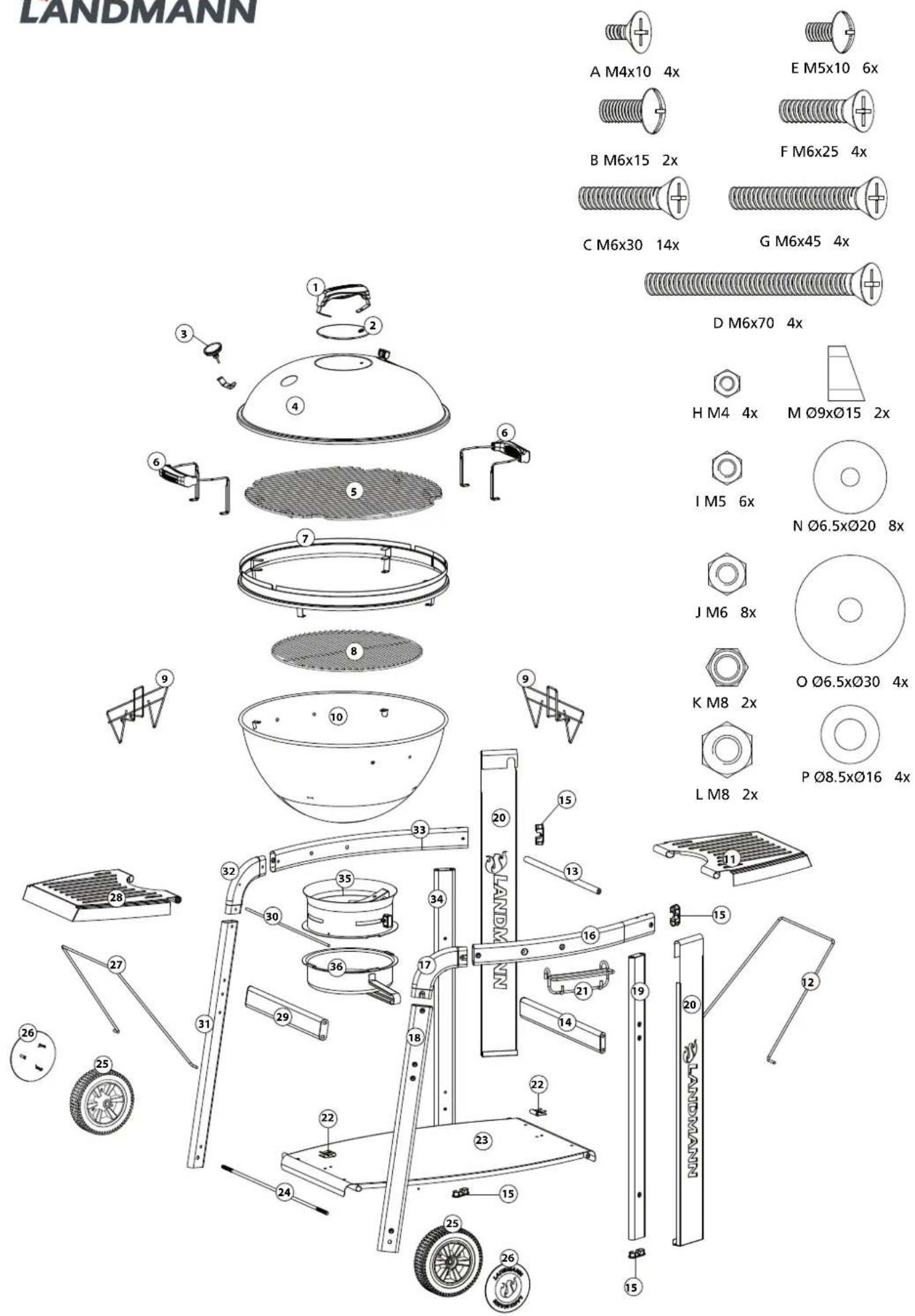

Inkluderet i leveringen

Pos. * Antal Betegnelse

11 Handtag til lag
21 Varmeisolering
3 1 Termometer-saat (med holder)
41 Lag med regulerbar ventilationsabning
51 OptiHeat-grillrist
62 Handtag til OptiHeat-grillrist
71 Sokkel til OptiHeat-grillrist
81 Kulrist
9 2 Kuladskiller (til cirkulations-grilning)
10 1 Brændselsbeholder
11.1 Metalbord (højre side)
12 1 Stottebojle til metalbord (højre side)
13 1 Ror (hajre side)
14 1 Tvaerstiver til standerben
154Kappe
16 1 Holder til brændselsbeholder, foran
17 1 Vinkelforbbindelsessesstykke, foran
181 Hjul-standerben, foran
191 Standerben, foran
202 Panel med Landmann-logo
21 1 Bestikholder
22 2 Klemme
23 1 Vognbund
24 1 Hjulaksel
25 2 Hjul
26 2 Hjulkappe
27 1 Stottebojle til metalbord (venstre side)
28 1 Metalbord (venstre side)
29 1 Tvaerstiver til hjul-standerben
301 Aksel (venstre side)
31 1 Hjul-standerben, bag
32 1 Vinkelforbbindelsessstykke, bag
33.1 Holder til braendelsbeholder, bag
341 Standerben, bag
35 1 Aftraksrormed regularbarventilati- onsabning
36 1 Asche-Auffangtopf

1 Oversigt over skruer og montagemateriale

Anvendelse

Korrekt anvendelse iht. formål

Grillen er en trækulsgrill, som kun ma anwendes i det fri. Korrekt anwendelse iht. grillens formal betyder, at grillen udelukkende ma anwendes til tilberedning af fodevarer, der er egnet til grilning, under overholdse af alle anvisninger, som er indeholdt i/DDne betjeningsvejledning. Det er udelukkende tilladt at anvende grill-trakul og grill-briketter som brændsel i/DDne grill.

Grillen er kun beregnet til privat brug.

Ikke-korrekt anvendelse iht. grillens formål

Grillen ma不同程度. Anvendes paaande mader, end de ovenfor naevnte. Dette gelder iser for folgende abenlyst forkerte anvendelsesmader:

Grillen mä ikke anvendes til opvarmning.
- Der mä ikke brændes andere stoffer end godkendte grill-traekul eller grill-briketter i++, denne grill.
- Grillen må ikke anvendes til opvarmning af stoffer og andre materialer bortset fra fødevarer, der er beregnet til grilning.

Denne Landmann-grill er et kvalitetsprodukt, som var i teknik fejlfri tilstand, da det forlod fabrikken.

Derfor yder Landmann, udober den lovmaessigt foreskrevne garanti, en udvidet kvalitets- og holdbarhedsgaranti mod forekomst af rusthuller og gennembranding af brandselsbeholder og lag pa 5 ar.

Krav om Produktsvars- og garantiydelseer principeielt udelukket, hvis grillen anvendes pa en made, som som ikke er i overensstemmelse med formalet samt ved anvendelse af ikke-godkendt brændsel. Misfarvninger, rustdannelse eller let deforming af dele, der er i direktekontakt med flammerne (grillrist, kulrist) indskraenker ikke grillens Funktion og berettiger derfor ikke til garantiydelseer.

Opbevar kobekvitteringen til brug i forbindelse med krav om eventuelle Produktansvars- og garantiydeler.

Anvisninger vedr. sikkerhed

Definition af de anvendte symboler

For at henlede opmaerksoheden pa farlige forhold og vigtige informationer bliver folgende piktogrammer og advarselsord anvendt i dette betjeningsvej

ledning:

Anvisninger vedr. sikkerhed

Piktogram og advardsord	Henleder opmærksomheden på …
! Fare	… en mulig fare, som kan medføre svåre persorskader eller materielle skader, hvis de angivne forholdsregler ikke fjø-ges.
! PAS Pål!	… en mulig fare, som kan medføre materielle skader, hvis de angivne forholdsregler ikke fjø-ges.

Anvisninger vedr. brugen

Piktogram	Henleder opmærksomheden på ...
i	... en praktisk funktion eller et nyttigt tip.
!	...fare for forveksling: Symbolet henviser til et markant sted på den pågåeldende component.

Restfarer

Fare: Ekbplosionsagtig forpufning

Det er meget farlicht at anvende benzin, sprit aller lignende brandfarlige midler som hjelpmiddel til antaendelse af brandslet (grill-traekul aller grill-briketter), fordi sadanne midler kan brande eksplosionsagtigt, nar de antændes.

Det er især farligt, hvis sadanne brandfarlige stoffer bliver sprejtet eller hældt på antændt brændsel, fordi dette kan medfrole, at flammerne slar tilbage i beholderen.

Hvis meget varme trækul eller briketter forsøges slukket med vand, opstår der en eksplosionsagtig forpufning, fordi vendet fordamper meget pludseligt.

Mulige folger:

Alvorlige personskader eller materielle skader.

• Benyt kun grillen i det fri og med tilstrækkelig god ventilation.
• Anvend kun et godkendt optændingsmiddel (EN 1860-3) til optænding af brændslet (grill-traekul eller grill-briketter).
• Læn dig ikke ind over grillfladen, mens brændsletændes.
• Sluk aldrig glodende trækul eller briketter med vand.

Fare: Kulilteforgifting

Kulilte opstår ved ufuldstændig forbranding af kulstofholdige materialer, som f.eks. trækul eller briketter.

Ved manglende luftcirkulation i rum indendors stiger koncentrationen af donne giftige gas. Abne dore og vinduer giver ingen sikkerhed. Fordi forbrændingsgasserne ved grilning indendors ikke ledes direkte bort via en skorsten eller udsugningssystemer, er der fare for alvorlige forgiftninger, fordi kulitten ubemærket breder sig og fylder rummet.

Kulilte har ingen lugt, er farvelo og irriterer\ ikke. Derfor har kulilte ingen egenskaber, der kan\ advare mensesker.

Kulilte er lettere end luft, og fordi den fortræn- ger ilt, kan den let ophobe sig i omgivelserne. Den bliver let og hurtigt optaget via lungerne.

Mulige følger:

Dod ell alvorlig tilskadekomst som folge af en kulite-forgiftning.

Forholdsregler vedr. sikkerhed:

• Benyt kun grillen i det fri og med tilstrækkelig god ventilation.

Visse af grillens komponenter bliver meget varme under brugen, især de dele, der befinder sig i nærheden af brændselsbeholderen og laget. Hvis derkommen vindstød ned i brændselsbeholderen, kan der flyve gnister og/eller dannes flammer.

Mulige folger:

• Der kan opsta svare forbraendinger ved berø-ring af de varme dele.
• Brændbare materialer, der befinder sig i nær-heden af grillen, kan begynde at brænde eller ulme.

Forholdsgregler vedr. sikkerhed inden grilning:

Vaelg et opstillingssted, som opfylder fologende betingelser:

• der mägressive befriste sig brændbare materialer eller stoffer iærheden af grillen, og der mägressive varere risiko for, at sādanne materialer kankommen iærheden af den. Afstanden til brændbare materialer og stoffer: minimum 5 m og afstand til svært antændelige materialer og stoffer, som f.eks. husetæs vægge: minimum 1 m.
  -grillenskal stä i læ og være beskyttet mod vindstød.
  grillen skal vare sikkert placeret pa en javn og tilstrækkelig stor flade. Den ma ikke flyttes, mens den er i brug.

Forholdsgregler vedr. sikkerhed under grilning:

Anvend grillhandsker.
Lad aldrig grillen vare uden opsyn. Pas isaer pa, at børn eller husdyr ikke kommt for tæt pa grillen.

Forholdsregler vedr. sikkerhed after grilning:

Luk ventilationsabningerne under brandselsbeholderen, sa der tilfores minre ilt til de glodende kul.
Sæt laget pa brændselsbeholderen, sa glöderne er dækket til.
Luk ventilationsabningerne i laget op, sa varmen kan slippe ud.
- Hold øje med grillen, indtil den er afkølet den ma Forst rengøres, nar den er helt kold.

Montage

Her er et par anvisninger, sa grillen let og.uden problemer kan samles:

• Kontroller indholdet af leveringen, og læg alle enkeltdelene overskueligt ud på et tomt bord. (Vi forbeholder os ret til at foretage minre tekniskeændringer).
• Kontakt venligst vores kundeservice (se pa den sidste side), hvis der trods omhyggelig kontrl pa fabrikken alligevel skulle mangle noget. Vi vil naturligvis i givet fald sorge for at afhjelpe en sadan mangel straks.
  Der er brug for en mellemstor skruetrakker til montagen,amt gaffelnogler storrelse 7,8,10 og 13
• Anvend kun fejflrit og velegnet værktoj. Hvis der anwendes slidt eller uegnet værktoj, kan skruerne ikke spændes tilstrækkelig fast til, og de kan blive sa beskadiqet. at de/DDKE mere kan drejes.
• Monter altid befaestigelseselementer (skruer, mtrikker osv.), sadan som det bliver vist i ilustrationerne. Hvis det skulle ske, at et befaestigelseselement bliver vaek, skal der fremskaffes en lignende erstatning. Kun pa den maede kan det sikres, at grillen bliver sikker og stabil.
  Det er meget vigtigt, at de enkelte arbejdstrin udfores i den foreskrevne rækkefolge!
• Selv om du ikke skulle have meget erfaring med selv at udføre montagearbejde, vil montagen i reglen kinne udføres på godt og vel en time.

Illustrationerne til de enkelte montagetrin findes, Hattingen afijke betjeningsvejledning.

Ibrugtagning af grillen

Paspa:

Overskrid发展模式 pafyldningsmaengde af grill-kul erer grill-briketter (se de tekniske data). Hvis grillen bliver overfyldt, kan den blive beskadiget.

Vær ogss opmærksom pa, at sidebordene ikke belastes med mere end den tilladte vægt (se Tekniske data). Ved for store belastninger kan grillen ogss bliver beskadiget.

Anvend kun godkendte taendmidler til grill-brändslet (som f.eks. Landmann optændingsblokke), og anvend aldrig benzin, sprit aller substanser, der kan skabe eksplosionsagtige forpufninger ved antænding.

Anvend kun grill-trækul og grill-briketter som brænd-sel. Vi anbefaler, at der anwendes kvalitetsprodukter fra Landmann.

1. Det skal kontrolleres ...

2. at der/DDkebefindersigbrændbarematerialer ellerr stofferinahrhenafgrillen,ogat der icke er risiko for,at sadanne materialer kan komme inahrhenaf den.At afstanden til brændbare materialer og stoffer: minimum 5 m,og afstandtilsvaertantendelige materialer og stoffer,somf.eks.husetsvægge:minimum 1
   -at grillen star i Iae og er beskyttet mod vindstod.

3. at grillen er sikkert placeret på en jævn og tilstrækkelig stor flade. Den må ikke flyttes, mens den er i brug.

4. at grillen er fuldstændigt monteret, og at der ikke kan konstateres nogen synlig defekt.

5. Læg nogle af grill-trækullene eller grill-briketterne i et lag på kulristen.

6. Taend en eller to optændingsblokke med en taendstik. Læg dem ovenpå laget af trækul eller briketter.
7. Lad optændingsblokkene brænde i 2 til 4 minut-ter. Fyld derefter lidt after lidt brændselsbeholderen op med grill-traekul eller grill-briketter.

När grillen bruges Förste gang, skal grillen opvarmes i ca. 20 minutter med lukket lag, sö den levnedsmiddelegnede lakering bliver hærdet (på samme mäde som ved en bageovn).

1. När traekullene eller briketterne er fuldstændig dækket af et lag aske, skal de fordeles i brænd-selsbeholderen med et egnet metalredskab (f.eks. en ildrager aller lille rive).
2. Sæt den indfédte OptiHeat-grillrist på plads, og læg grillmaden på risten. Det anbefales at anvende grillhandsker eller tilsvarende handsker, der beskytter mod varme.

Slukning af grillen

• Grill med omtanke. Fyld kun sa meget brændsel i grillen, som er不同程度 til tilberedning af grillmaden.
• När tilberedningen af grillretterne er aflsuttet, eller tilberedningen skal afbrydes for en kort pause:

-Luk ventilationsabningerne under brændsels beholderen, sa der tilfores minre ilt til de glodende kul.
-Saat lagetpbrandselsbeholderen,sagloderne er dækket til.
-Luk ventilationsabningerne i Iaget op, sa varmen kan slippe ud.
-Lad aldrig grillen vare uden opsyn, mens brandslet endnu er varmt.
-Haeld aldrig vand pa de varme gloder, fordi vendet i givet fald fordamper eksplosionsaggtt.
-Smid aldrig glodende brændsel bort. Lad det ligge i grillen, til det er helt afkølet.

Rengøring

Fare: Fare for forbranding under rengo-den varme grill

Visse dele af grillen kan blive meget varme. Grillen skal derfor vare helt afkolet, inden den rengores. Anvend beskyttelseshandsker.

For at du kan have glæde af grillen i lang tid, er det en god ide at rengore den med opvaskemiddel, en børste og en klud, hvr gang den har vaeret i brug - nár alle dele er kolet welt af. Senere, nár snavset er tʊrret ind, er det betydelig vanskeligere at rengore grillen.

Anvisninger vedr. miljøbeskyttelse og korrekt bortskaffelse

Sorg for renlighed ved omgang med grillen.

När grillen skal kasseres, skal den skilles ad i alle enkeltdele. Dele af metal og kunststof kan indleveres til genbrug.

Overhold de lokale bestemmelser.

Innhold

Tekniske data 33

Leveringsomfang 34

Bruk 34

Sikkerhetsanvisninger 34

Sikkerhetsanvisninger

Sikkerhetsanvisninger

Beskyttelsestiltak for grillingen starter:

Velg oppstillingssted, sik

-at det jakke befinner seg ell er kan komme brennbare stoffer i naerheten av grillen. Minimumsavstand til brennbare materialer ell stoffer er 5 m. Avstand tillettantennelige materialer ell stoffer, f.eks. husvegger, minst 1 m.
- at grillen er beskyttet mot vind.
-at grillen star stabilt pa en jevn, tilstrekkelig stor flate. Den ma ikke beveges under bruk.

Beskyttelsestiltak mens grilling pagar:

Vær forutseende nár du griller. Legg kun pa sa mye brensel som du trenger til a tilberede maten.
- Nár du er fertig med à tilberede maten, aller vil avbryte tilberedelsen en kort stund:
