Produkttyp	Programmierbarer Thermostat (Zeitschaltthermostat)
Abmessungen (L x H x T)	130 x 92 x 23 mm
Stromversorgung	3 AAA-Alkalibatterien 1,5 V
Betriebsmodi	Automatisch, Manuell, Aus/Frostschutz
Hauptfunktionen	Wochenprogrammierung, Party, Urlaub, temporäre Übersteuerung, Selbstlernfunktion
Messtemperatur	0 bis 45°C
Messgenauigkeit	±0,5°C bei 20°C
Programmierauflösung	15 Minuten
Anzahl der Temperaturstufen	3 (T1, T2, T3) programmierbar von 5 bis 40°C
Frostschutztemperatur	Einstellbar von 2 bis 7°C
Hochschutztemperatur	Einstellbar von 30 bis 40°C
Einstelldifferenz	Einstellbar von 0,2 bis 2°C
Partyfunktion	Von 1 bis 23 Stunden
Urlaubsfunktion	Von 1 bis 99 Tagen
Fernbedienung	Über GSM-System GW 90821 (optional)
Relaisausgang	1 NA/NC, 5A (AC1), 250 V~
Anzeige	LCD mit Symbolen
Wartung	Mit einem trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Installation gemäß nationalen Normen und IEC 60364
Reparierbarkeit	Batterien vom Benutzer austauschbar. Bei anderen Reparaturen kontaktieren Sie den Kundendienst.

Häufig gestellte Fragen - GW14701 Gewiss

Wie ändere ich den Heiz-/Kühlmodus?

Drücken Sie die Taste Heizung/Kühlung Auswahl (Symbol Sonne/Flocke), um zwischen Heizen und Kühlen umzuschalten. Das entsprechende Symbol wird angezeigt.

Wie stelle ich Datum und Uhrzeit ein?

Drücken Sie einmal die Taste SET. Das SET-Symbol wird angezeigt und der Tag blinkt. Verwenden Sie die Tasten + und -, um den Tag auszuwählen (1=Montag, 7=Sonntag), und bestätigen Sie mit OK. Stellen Sie dann auf die gleiche Weise Stunden und Minuten ein.

Wie passe ich das Tagesprogramm an?

Drücken Sie zweimal die Taste PROG. Wählen Sie den Tag mit +/- aus, bestätigen Sie mit OK. Verwenden Sie +/-, um die Uhrzeit (in 15-Minuten-Schritten) und den Sollwert (T1, T2 oder T3) mit den Temperaturtasten auszuwählen. Wiederholen Sie dies für jede Änderung. Um das Programm auf den nächsten Tag zu kopieren, drücken Sie nach Abschluss OK.

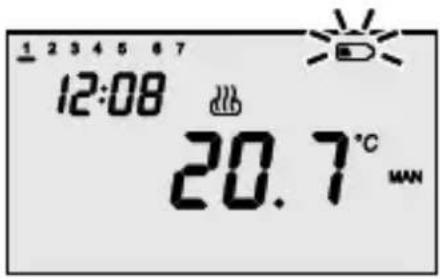

Was tun, wenn das Batteriesymbol blinkt?

Das Batteriesymbol blinkt, wenn die Batterien schwach sind. Ersetzen Sie die drei AAA-Alkalibatterien so bald wie möglich. Sie haben etwa 2 Minuten, bevor das Gerät die Uhrzeit verliert; die anderen Einstellungen bleiben erhalten.

Wie setze ich den Thermostat zurück?

Drücken Sie gleichzeitig die Tasten –, + und OK für einige Sekunden. Alle benutzerdefinierten Einstellungen werden gelöscht und die Standardprogramme wiederhergestellt.

Wie aktiviere ich die Partyfunktion?

Im AUTO-Modus drücken Sie die Taste Party (Party-Symbol). Der Sollwert blinkt, stellen Sie die gewünschte Temperatur mit +/- ein. Stellen Sie dann die Dauer (1 bis 23 Stunden) mit den Tasten +/- ein. Bestätigen Sie mit OK oder warten Sie 5 Sekunden. Das Party-Symbol wird angezeigt.

Wie aktiviere ich die Urlaubsfunktion?

Im AUTO-Modus drücken Sie die Taste Urlaub (Koffer-Symbol). Der Sollwert blinkt, stellen Sie die gewünschte Temperatur ein. Stellen Sie dann die Dauer (1 bis 99 Tage) mit +/- ein. Bestätigen Sie mit OK. Das Urlaubssymbol wird angezeigt und die verbleibenden Tage werden heruntergezählt.

Kann ich den Thermostat mit einer Fernbedienung verwenden?

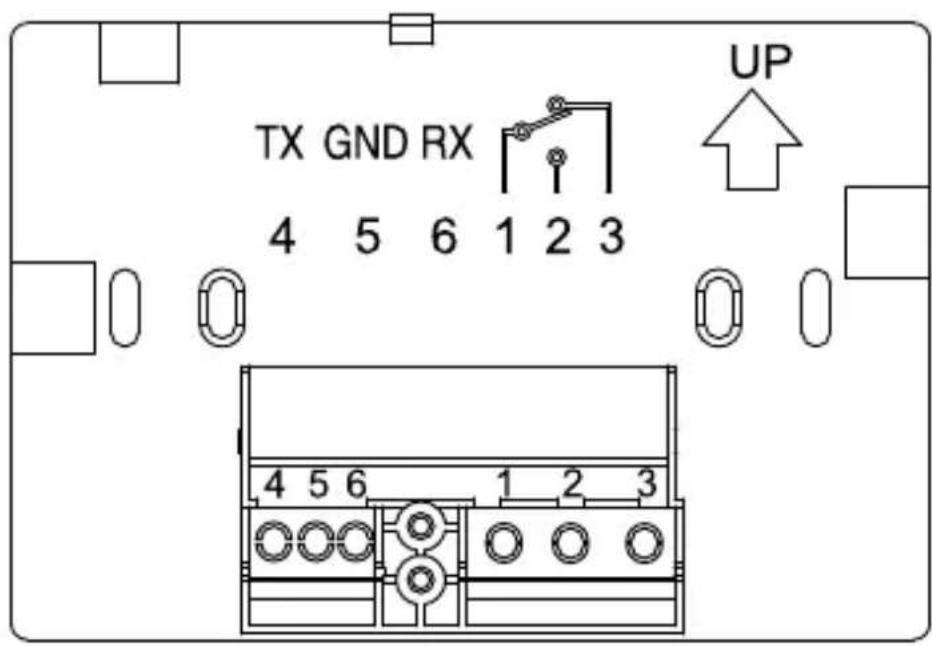

Ja, der Thermostat kann über die seriellen Anschlüsse (TX, GND, RX) mit dem GSM-Fernsteuerungssystem GW 90821 (separat erhältlich) verbunden werden. Dadurch können Modus und Sollwert geändert und Informationen per SMS empfangen werden.

Was ist die Standard-Frostschutztemperatur?

Die Standard-Frostschutztemperatur beträgt 5°C. Sie ist über das SET-Menü von 2 bis 7°C einstellbar.

Wie tausche ich die Batterien aus?

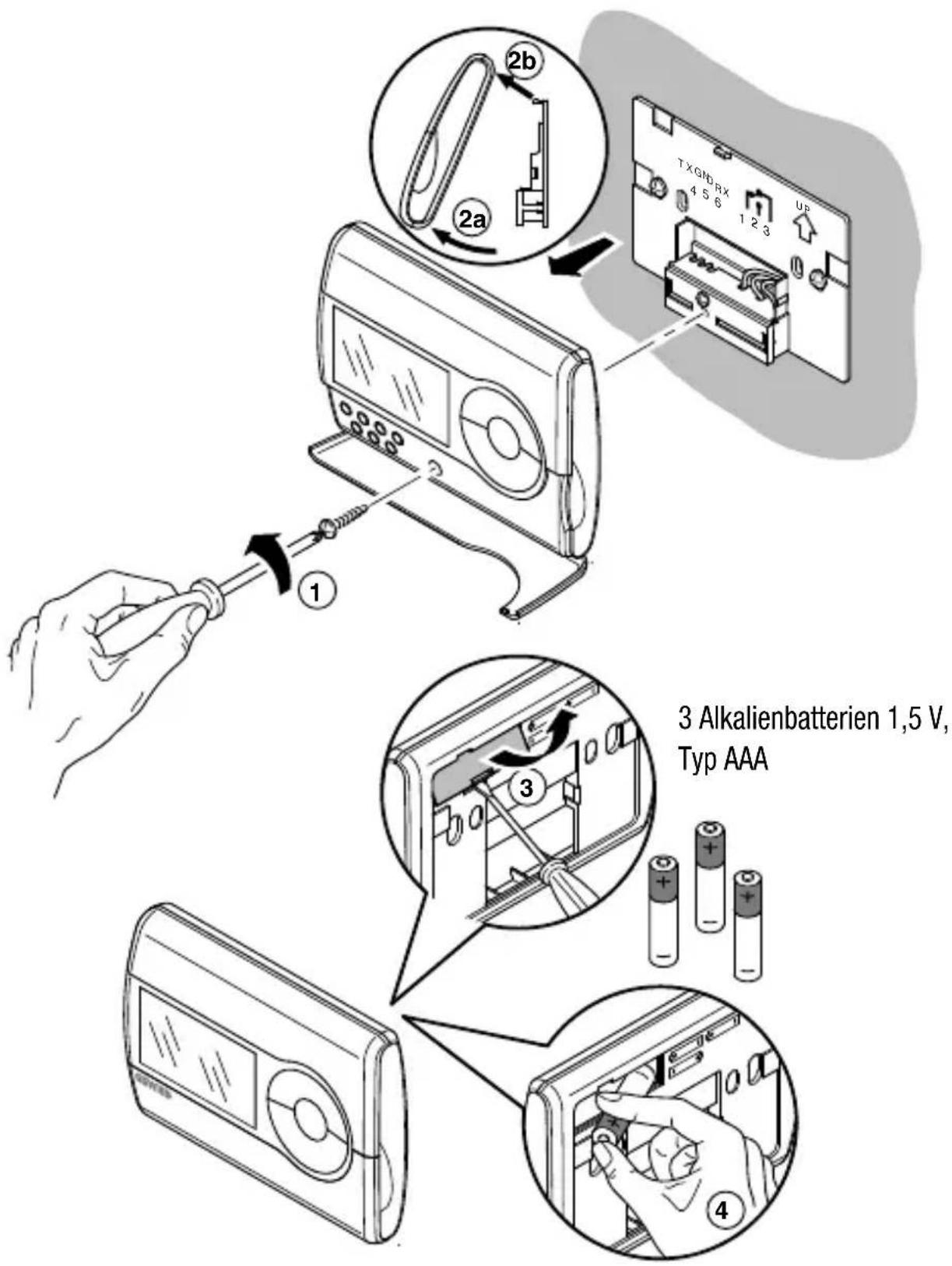

Öffnen Sie die Klappe, nehmen Sie den Thermostat von der Halterung. Ersetzen Sie die drei AAA-Alkalibatterien unter Beachtung der Polarität. Setzen Sie den Thermostat wieder ein. Datum und Uhrzeit müssen möglicherweise nach dem Austausch eingestellt werden.

BEDIENUNGSANLEITUNG GW14701 Gewiss

Wandzeitthermostat Täglich-wöchentliches Programm

Achtung - Wichtig

Achtung ! Die Sicherheit des Geräts ist nur durch Einhalten der hier aufgeführten Anleitungen gewährleistet. Diese müssen daher aufmerksam durchgelesen und sorgfältig aufbewahrt werden.

Die Produkte der Reihe Chorus sind für die Installation gemäß den Bestimmungen der Normen HD 384 / IEC364 bezüglich Haushaltsgeräte u.ä. in staubfreien Räumen und in Räumen, in denen keine spezielle Absicherung gegen das Eindringen von Wasser erforderlich ist, bestimmt.

Die GEWISS-Verkaufsorganisation steht Ihnen für weitere technische Informationen gerne zur Verfügung

INHALTSVERZEICHNIS

BEDIENUNGSANLEITUNG seite

• Allgemeine Beschreibung 108
• Beschreibung der Steuerungen 109
• Betriebsart 110
• Heizen/Klima-Auswahl 111
• Parameter-Einstellung 112
• Kundenspezifische Gestaltung des täglichen Programms 116
• Momentane Übersteuerung der Temperatur 117
• Betrieb Party 118
• Betrieb Holiday 119

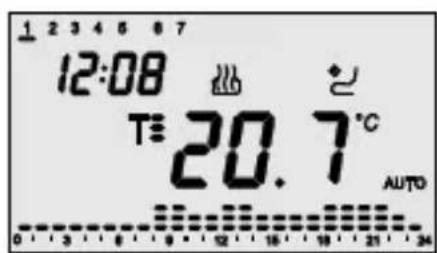

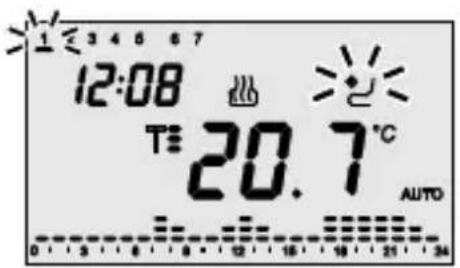

• Kopie des Feiertagprogramms 120
• Manueller Betrieb 121
• Fernbedienung 121
• Anzeige Batterien kurz vor Erschöpfung 122
• Reset und Rückstellung der voreingestellten Werte 122

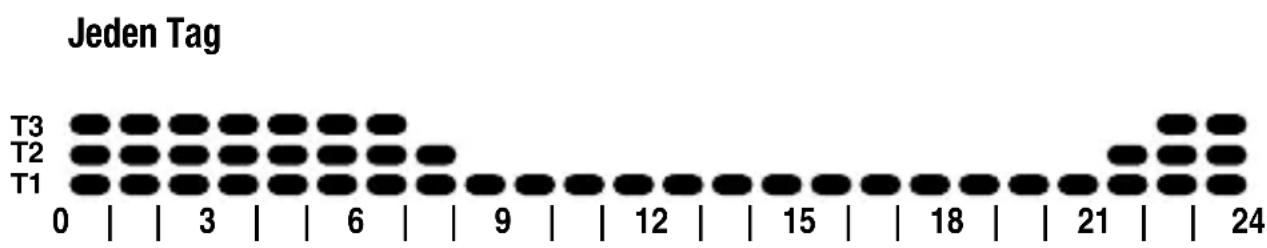

• Voreingestellte Programme 123
• Voreingestellte Parameter 124

INSTALLATIONSANWEISUNGEN

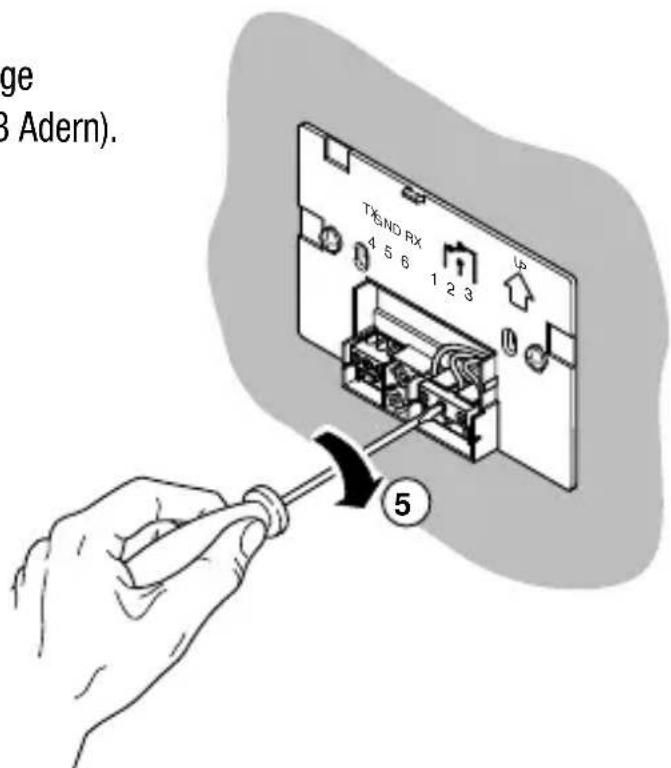

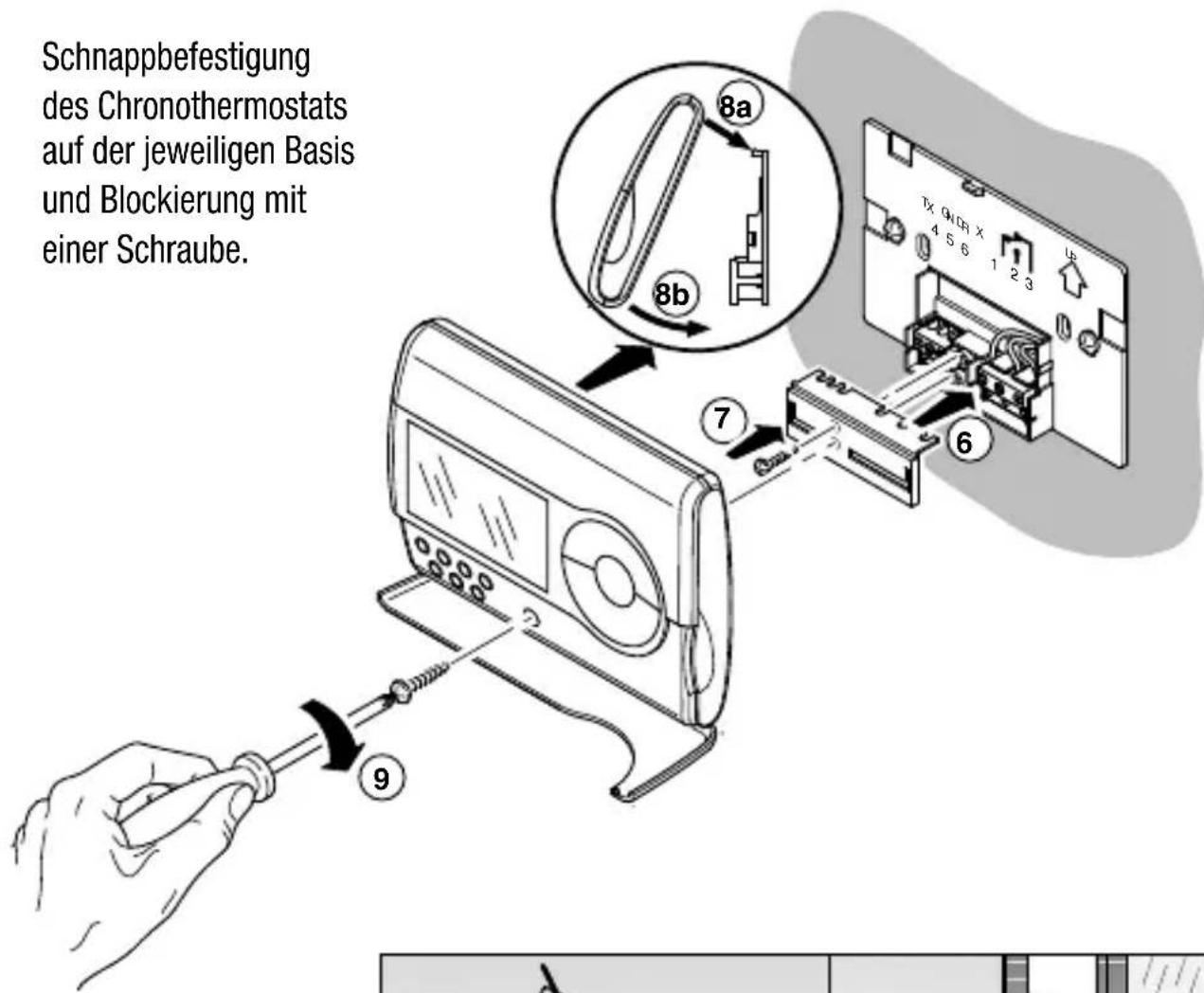

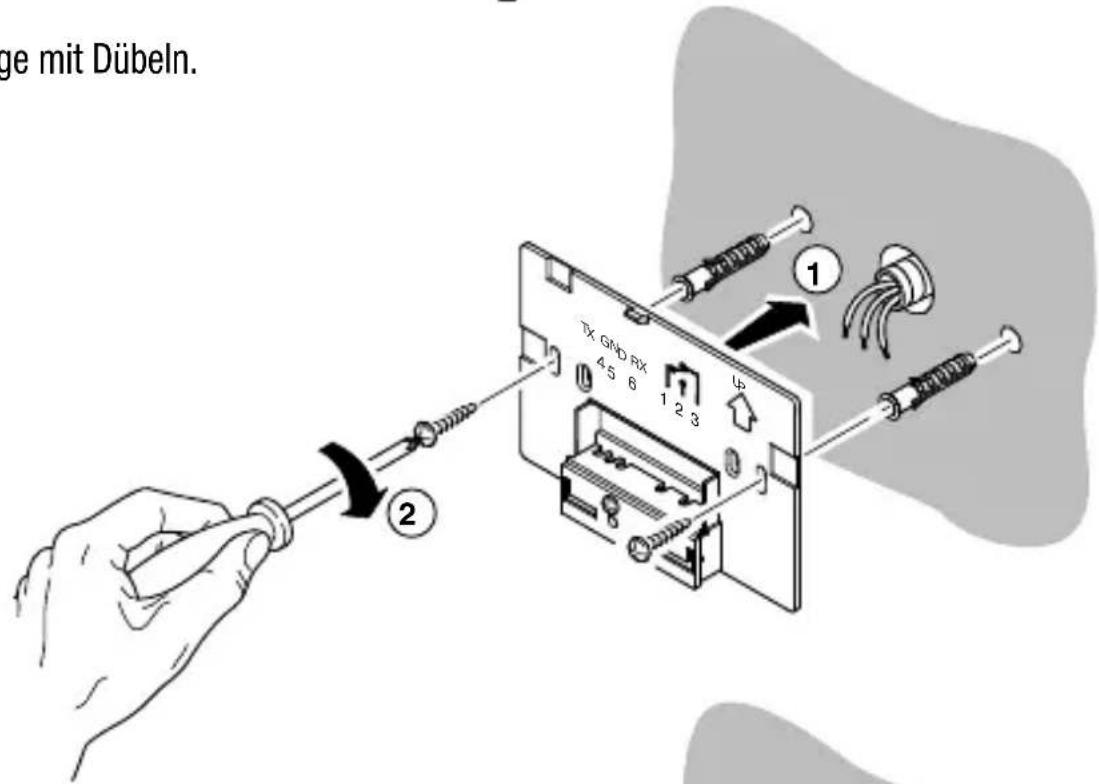

- Montage.... 125

- Beschreibung der Klemmen 128

- Auswechseln der Batterien 129

FUNKTIONSEIGENSCHAFTEN UND TECHNISCHE DATEN 130

BEDIENUNGSANLEITUNG

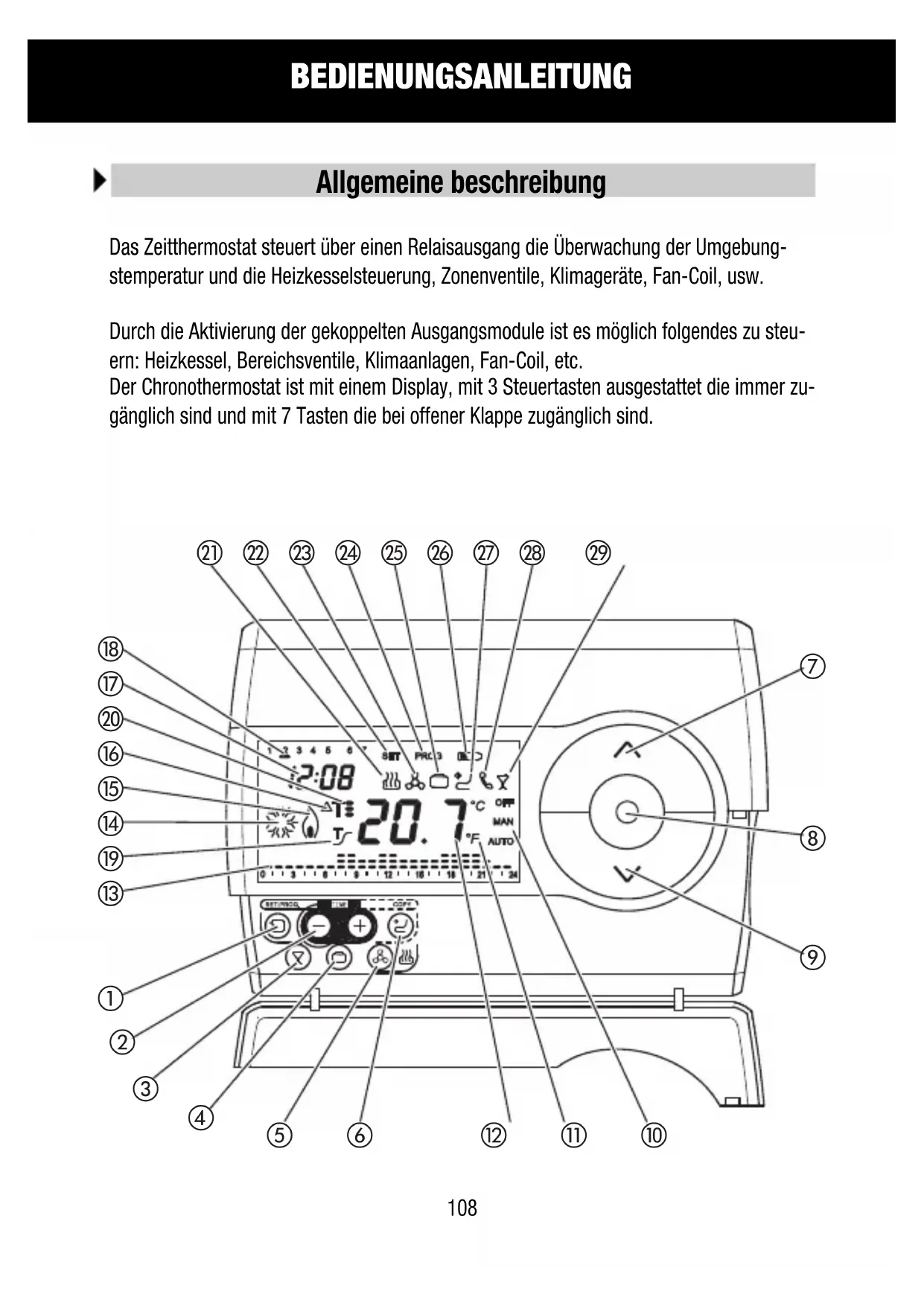

Allgemeine beschreibung

Das Zeitthermostat steuert über einen Relaisausgang die Überwachung der Umgebungstemperatur und die Heizkesselsteuerung, Zonenventile, Klimageräte, Fan-Coil, usw.

Durch die Aktivierung der gekoppelten Ausgangsmodule ist es möglich folgendes zu steuern: Heizkessel, Bereichsventile, Klimaanlagen, Fan-Coil, etc. Der Chronothermostat ist mit einem Display, mit 3 Steuertasten ausgestattet die immer zugänglich sind und mit 7 Tasten die bei offener Klappe zugänglich sind.

21 22 23 24 25 26 27 28 29 1 2 3 4 5 6 7 SET PROC 3 2:08 T=20.7°C OFF T= T= AUTO 0 3 0 9 12 16 18 21 24 SET PROC ⑦ ⑧ ⑨ ① ② ③ ④ ⑤ ⑥ ⑫ ⑪ ⑩

BEDIENUNGSANLEITUNG

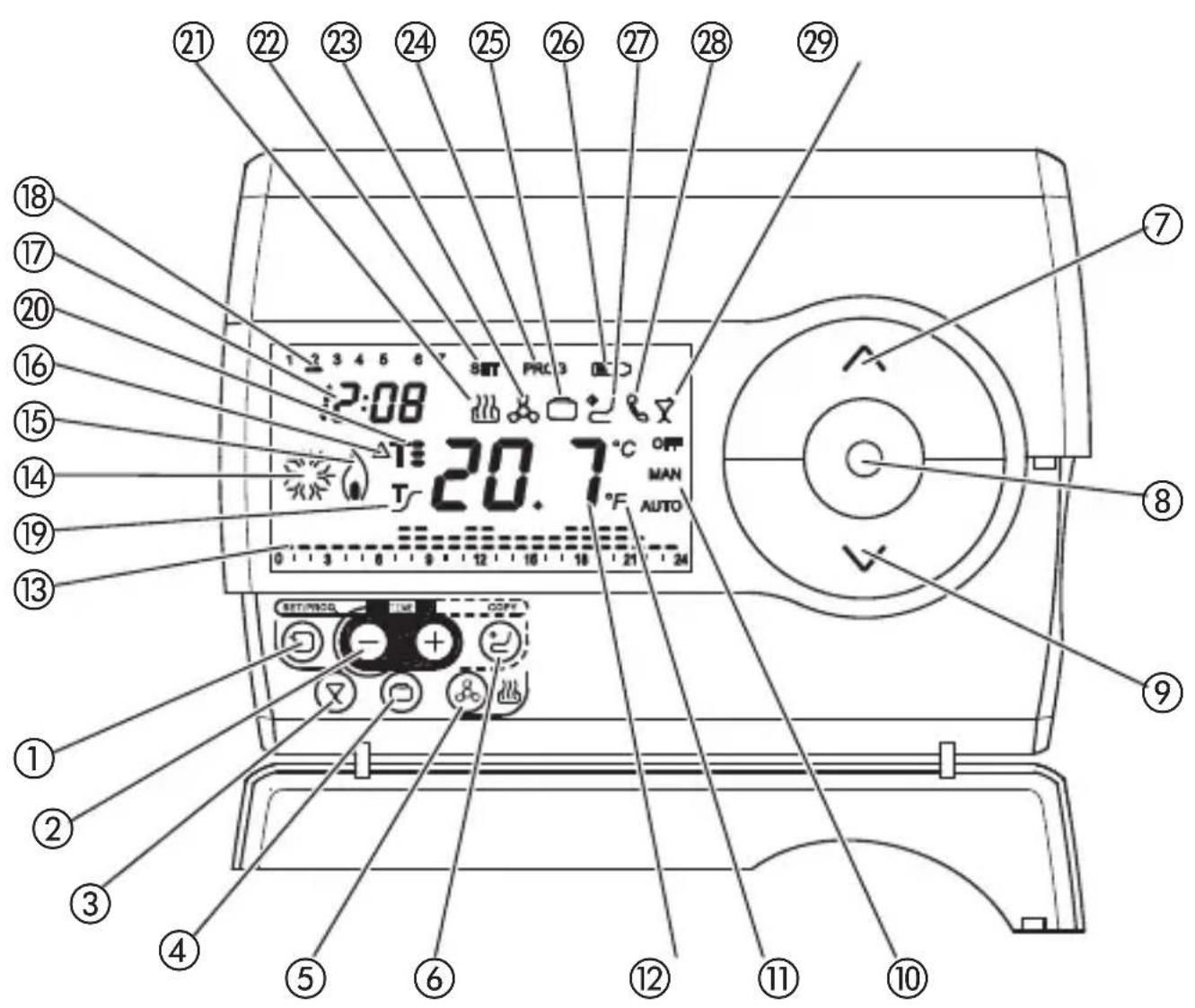

Beschreibung der steuerungen

STEUERUNGSTASTEN	Symbol
1Programmierung / Einstellung	∅
2Zeitregulierung	- +
3Party	∅
4Holiday	∅
5Heizen/Klima-Auswahl	∅
6Kopie	∅
7Temperatureinstellung (+) / Parameter-Auswahl	^
8Betriebsart-Auswahl / Bestätigung	∅
9Temperatureinstellung (-) / Parameter-Auswahl	√

DISPLAY-ANZEIGEN

10Betriebsart AUTO-MAN-OFF

11Temperaturmaßeinheit °C / °F

12Gemessene Raumtemperatur

13Gestaltung des täglichen Programms

14Klima-Aktivierung

15Heizen-Aktivierung

16Thermo-Fehlerstromschutzschalter

17Uhr

18Tag der Woche

19Aktivierung des Selbstlernen-Betriebs

20Temperatur-Bezugswert

21Heizbetrieb

22Zustand Parameter-Einstellung SET

23Klimaanlagenbetrieb

24Zustand Programmierung PROG

25Betrieb Holiday

26Batterien kurz vor Erschöpfung

27Kopie-Betrieb des Feiertagprogramms

28Aktivierung der Wählvorrichtung

29Betrieb Party

Betriebsart

Der Chronothermostat sieht drei verschiedenen Betriebsarten vor:

• AUTOMATISCH
• MANUELL
• AUS / FROSTSCHUTZ / ÜBERTEMPERATURSCHUTZ

Um von einer Modalität in die andere zu schalten verwendet man die Taste

1 2 3 4 5 6 7 16:28 T-22.2 °C AUTO 0 1 2 3 4 5 6 7 12 21 24

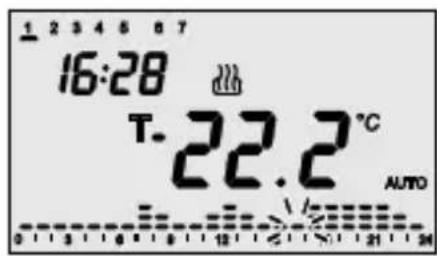

Im automatischen Betrieb verwendet der Zustand- schronometer ein Programm, das für jeden Tag der Woche differenziert werden kann.

Auf dem Display erscheint AUTO, die gemessene Umgebungstemperatur und das Symbol des Bezugwerts in Bezug auf die laufende Viertelstunde.

Im Zeitprofil blinkt die Säule in Bezug auf die laufende Stunde mit der Darstellung des aktiven Bezugswert.

1 2 3 4 5 6 7 16:28 22.2 °C MAN

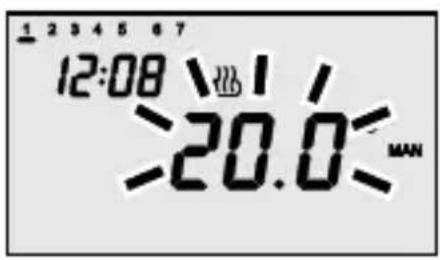

Im manuellen Betrieb verwendet der Chronothermostat permanent einen Temperatur-Bezugswert, der frei eingestellt werden kann.

Auf dem Display erscheint MAN und die gemessene Umgebungstemperatur.

1 2 3 4 5 6 7 16:29 22.4 °C OFF

Die Funktionen Frostschutz / Übertemperaturschutz sind jeweils in den Betriebsarten Heizung und Klimatisierung aktiv.

In diesen beiden Fällen verwendet das Zeitthermostat den eingestellten Temperatursollwert für Frostschutz / Übertemperaurschutz.

Auf dem Display erscheint die Anzeige OFF und die gemessene Umgebungstemperatur.

Betriebsart

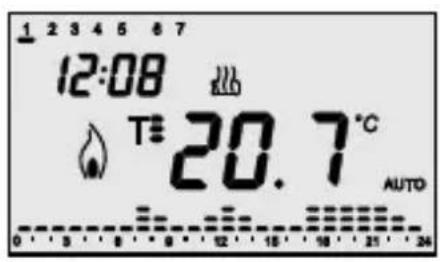

Während dem Betrieb werden die Aktivierung der Heizung oder der Klimatisierung auf folgende Weise signalisiert:

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 5 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Heizung

Das Symbol zeigt das Einschalten der Heizung an.

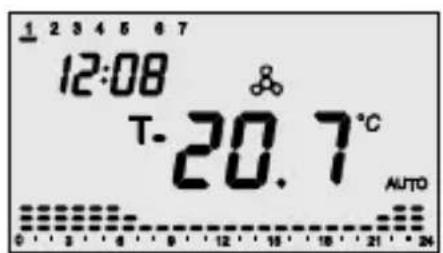

1 2 3 4 5 6 7 12:08 T-20.7°C AUTO 0 3 6 9 12 15 18 21 24

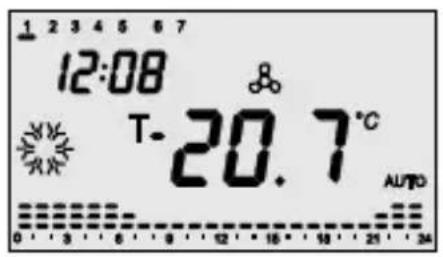

Klimatisierung

Das Symbol zeigt das Einschalten der Klimatisierung.

Heizen/klima-auswahl

Wenn man die Taste betätigt ist es möglich die Betriebsart von Heizung in Klimatisierung und umgekehrt zu schalten.

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Heizung

Das Symbol kennzeichnet die Heizung.

1 2 3 4 5 6 7 12:08 T-20.7°C AUTO 0 1 2 3 4 5 6 7 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 0 AUTO

Klimatisierung

Das Symbol kennzeichnet die Klimatisierung.

Parameter-einstellung

Um die Einstellung der Parameter durchzuführen einmal die Taste betätigen.

Auf dem Display erscheint das Symbol Set und die Uhr, während der Balken des Wochentages zu blinken beginnt. An diesem Punkt ist es möglich in der folgenden Sequenz folgende Änderungen durchzuführen:

• Wochentag
• Stunden,
• Minuten,
• Temperaturmaßeinheit,
• Bezugswert T1,
• Bezugswert T2,
• Bezugswert T3,
  Angewendete Temperaturen
  im Heizungs- oder
  Klimatisierungsprogramm,
  der Betriebsart nach differenziert

- Temperaturwert für Frostschutz / Übertemperaturschutz

- Aktivierung Selbstlernfunktion (nur in der Funktionsart „Heizung“ verfügbar)

- Differenzwert der Regelung

Alternativ ist es möglich die Sequenz durchzugehen, indem man die Taste ,betätigt bis der Parameter gewählt wird, den man ändern möchte. Der Wert jedes Parameters wird mit der Betätigung der Taste .bestätigt.

Den Austritt aus der Einstellungsphase erhält man, indem man von neuem die Taste betätigt oder automatisch 30 Sekunden nach der letzten Betätigung.

≥1≤3 4 6 8 7 09:50 SET 出

Einstellung des Wochentages

Wenn der Wochentagbalken blinkt, den laufenden Tag mit den Tasten wählen.

(Montag=1, Dienstag=2...Sonntag=7).

Zum Bestätigen des eingestellten Wertes, drücken Sie die Taste innerhalb 30 Sekunden.

Parameter-einstellung

1 3/4 5 6 7 09:50

Einstellung Uhrzeit

Wenn die Ziffern der Stunde blinken, die Stunde mit den Tasten einstellen.

Zum Bestätigen des eingestellten Wertes, drücken Sie die Taste innerhalb 30 Sekunden.

1 2 3 4 5 6 0 ≧ 50 < 80

Einstellung Minuten

Wenn die Ziffern der Minuten blinken, die Minuten mit den Tasten einstellen.

Zum Bestätigen des eingestellten Wertes, drücken Sie die Taste innerhalb 30 Sekunden.

SET C

Einstellung Temperaturmaßeinheit

Wenn das Symbol °C oder °F zu blinken beginnt, die Maßeinheit mit den Tasten wählen.

Zum Bestätigen des eingestellten Wertes, drücken Sie die Taste innerhalb 30 Sekunden.

Einstellung Bezugswert T1

Wenn das Symbol erscheint, beginnt der Temperaturwert zu blinken.

Stellen Sie den Wert T1 mit den Tasten ein.

Zum Bestätigen des eingestellten Wertes, drücken Sie die Taste innerhalb 30 Sekunden.

Einstellung Bezugswert T2

Wenn das Symbol Terscheint, beginnt der Temperaturenwert zu blinken.

Stellen Sie den Wert T2 mit den Tasten ein.

Zum Bestätigen des eingestellten Wertes, drücken Sie die Taste innerhalb 30 Sekunden.

T3 22.0 BAR BAR

Einstellung Bezugswert T3

Wenn das Symbol Terscheint, beginnt der Temperaturwert zu blinken.

Stellen Sie den Wert T3 mit den Tasten ein.

Zum Bestätigen des eingestellten Wertes, drücken Sie die Taste innerhalb 30 Sekunden.

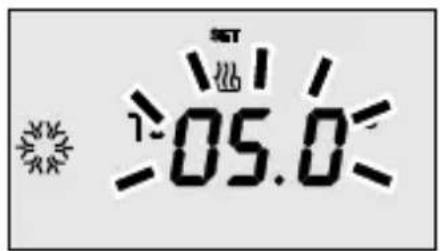

05.0

Einstellung Temperaturwert für Frostschutz / Über-temperaturschutz

Der Temperaturwert beginnt zu blinken.

Je nach Funktionsmodus (Heizung / Klimatisierung) kann der Wert der Frostschutztemperatur / Übertemperaturschutz mit den Tasten eingestellt werden.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

Bei den Sollwerten gelten folgende Einschränkungen:

Heizung: T Frostschutz < T1 < T2 < T3

Klimatisierung: T1 < T2 < T3 < T Übertemperatur

Parameter-einstellung

Selbstlernen-Aktivierung

Wenn das Symbol „Erscheint, die Funktion mit den Tasten (ON) einschalten oder (OFF) ausschalten. Zum Bestätigen des eingestellten Wertes, drücken Sie die Taste innerhalb 30 Sekunden. Das Selbstlernen ermöglicht es die Verfrühung zu optimieren (max. 2 Stunden) der Schaltung der Heizung. Der Chronothermostat verwaltet automatisch die Verfrühung, so dass die, zu Beginn eines jeden programmierten Profils, eingestellte Temperatur garantiert wird. Diese Funktion aktiviert sich mit der Heizung nur in der automatischen Betriebsmodalität.

Einstellung des Einstellungsdifferentials,

Mit dem Erscheinen des Symbols, den Wert des Einstellungsdifferentials mit den Tasten. einstellen. Zum Bestätigen des eingestellten Wertes, drücken Sie die Taste innerhalb 30 Sekunden.

Das Einstellungsdifferential ist die Verschiebung zwischen dem eingestellten Bezugswert und der effektiven Aktivierungstemperatur. Außer in besonderen Situationen empfiehlt es sich den voreingestellten Wert beizubehalten.

BEDIENUNGSANLEITUNG

Kundenspezifische gestaltung des täglichen programmes

Um die kundenspezifische Gestaltung des täglichen voreingestellten Programms oder Änderungen durchzuführen, zwei mal die Taste ☐ betätigen.

1 ≤ 3 4 5 6 7 PROG °C 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Auf dem Display erscheint das Symbol PROG, während der Balken des ersten Wochentages zu blinken beginnt. Der gewünschte Tag mit den Tasten anwählen. Zum Bestätigen der Anwahl, drücken Sie die Tast innerhalb 30 Sekunden.

Nach der Bestätigung des Tages auf dem Display wird das laufende Profil in Bezug auf den gewählten Tag angezeigt. Die Uhrzeit beginnt zu blinken. Den Temperatur-Bezugswert den man einstellen möchte ab der Uhrzeit 00:00 wählen, indem man die Tasten wählt.

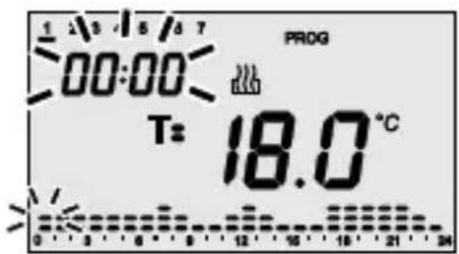

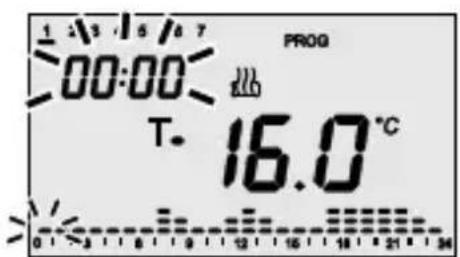

1 2 3 4 5 6 7 PROG 00:00 T- 16.0°C 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Auf dem Display erscheint das Symbol T-oder und der Wert in Bezug auf dem gewählten Bezugswert. Der Bezugswert wird mit dem Uhrzeitprofil angewendet bis zur ersten Änderung die im laufenden Programm anwesend ist.

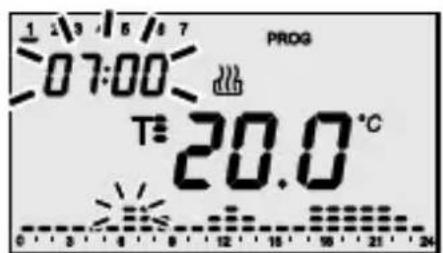

1 2 3 4 5 6 7 07:00 T#: 20.0 °C 0 3 4 8 12 15 18 21 24

Mit den Tasten ⏻⊕ die Uhrzeit bis zum Moment steigern, in dem man das vorgeschlagene Profil ändern möchte; während der Steigerung auf dem Uhrzeitprofil blinkt die Kolonne gemäß der gewählten Uhrzeit auf. Mit den Tasten den neuen Bezugswert wählen, der bis zur nächsten Änderung im Programm angewendet wird.

Kundenspezifische gestaltung des täglichen programmes

Die Uhrzeit wird mit 15 Minuten-Schritten, mit jeder Betätigung der Tasten ^- ^+ gesenkt/gesteigert, es ist also möglich bis zu 4 Programmierungsperioden für jede Stunde zu definieren.

Wie oben beschrieben, bis zur Vervollständigung des Profils vorgehen.

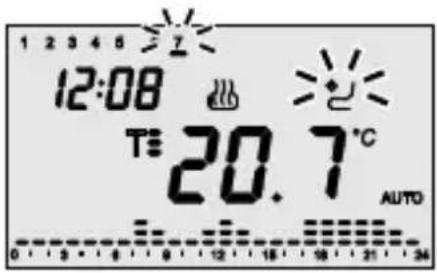

Kopie des Programms

Möchte man das Programm auf den nächsten Tag kopieren, die durchgeführte Programmierung bestätigen, indem man die Taste innerhalb der nächsten 30 Sekunden betätigt.

Um die Programmierung zu bestätigen ohne zu kopieren, die Taste innerhalb der nächsten 30 Sekunden betätigen; man geht automatisch zur Programmierung des nächsten Tages über. Am Ende der Wochenprogrammierung die Taste betätigen, um zum normalen Betrieb zurückzukehren.

Um das Programm zu aktivieren die Betriebsmodalität AUTO wählen, indem man die Tast betätigt bis auf dem Display das Symbol AUTO erscheint.

Momentane übersteuerung der temperatur

In der Modalität AUTO ist es möglich den aktiven Temperatur-Bezugswert vorübergehend zu erzwingen, indem man die Tasten verwendet, um den gewünschten Wert einzustellen. Man bestätige den Wert, indem man die Taste betätigt oder 5 Sekunden warten.

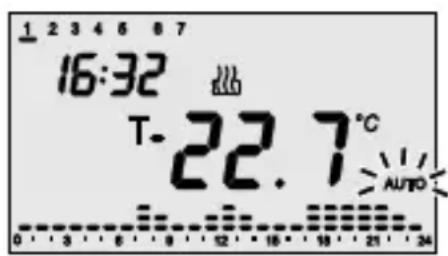

1 2 3 4 5 6 7 16:32 T-22.7°C ≥AUTO

Die Aktivierung der Übersteuerung wird auf dem Display mit dem Blinken des Symbols AUTO signalisiert. Die Übersteuerung bleibt aktiv bis zur ersten Änderung des Profils das im Programm anwesend ist.

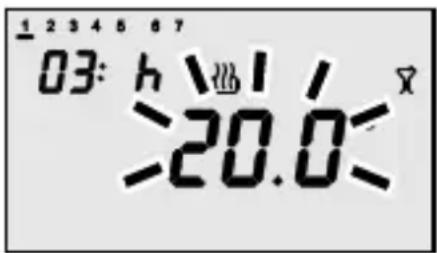

Funktion party

In der Modalität AUTO, ermöglicht es die Funktion Party vorläufig das eingestellte Programm auszuschließen, indem man manuell einen anderen Temperatur-Bezugswert für eine Zeit zwischen 1 und 23 Stunden eingibt. Diese Funktion kann zum Beispiel verwendet werden, um den Komfortzeitabschnitt während eines Essens, einer Party, etc. zu verlängern.

1 2 3 4 5 6 7 03: h \ 1 / >20.0

Um die Funktion zu aktivieren betätige man die Taste ☎, auf dem Display erscheint das Symbol ✗ während der, in diesem Moment aktive Bezugswert aufblinkt. Stellen Sie mit den Tasten ∧∨ den neuen Bezugswert der Temperatur ein.

Mit den Taste - die Anzahl der Aktivierungsstunden einstellen, die auf dem Display angezeigt wird.

Die Taste betätigen oder 5 Sekunden warten, um die durchgeführte Einstellung zu bestätigen.

Ist die Funktion aktiv ist es noch möglich den Bezugswert und den Wert der Aktivierungszeit, auf die gleiche Weise zu ändern wie es beschrieben wurde.

Die Funktion kann auch dann aktiviert werden, wenn der Chronothermostat sich in der manuellen Modalität (MAN) befindet.

Die Funktion Party bleibt aktiv bis die eingestellte Zeit abgelaufen ist.

Während dem Betrieb wird die Zählung der Stunden gesenkt.

Für ein vorzeitiges Ausschalten betätige man die Taste mit dem Ausschalten kehrt der Chronothermostat in die Anfangsbetriebsmodalität zurück.

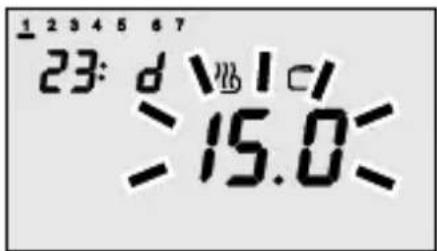

Funktion holiday

In der Modalität AUTO, ermöglicht es die Funktion Holiday vorläufig das eingestellte Wochenprogramm auszuschließen, indem man manuell einen anderen Temperatur-Bezugswert für eine Zeit zwischen 1 und 99 Tagen eingibt. Diese Funktion kann zum Beispiel verwendet werden, um einen Sparzeitabschnitt während dem Urlaub und das Wiedereinschalten des Programms am Tag der Rückkehr zu programmieren.

1 2 3 4 5 6 7 23: d \nb1 c/ -15.0

Um die Funktion zu aktivieren betätige man die Taste ☐, auf dem Display erscheint das Symbol während der, in diesem Moment aktive Bezugswert aufblinkt. Stellen Sie mit den Taste den neuen Bezugswert der Temperatur ein.

Mit den Tasten die Anzahl der Aktivierung-stage einstellen, die auf dem Display angezeigt wird. Die Taste betätigen, oder 5 Sekunden warten, um die durchgeführte Einstellung zu bestätigen.

Ist die Funktion aktiv ist es noch möglich den Bezugswert und den Wert der Aktivierungszeit, auf die gleiche Weise zu ändern wie es beschrieben wurde.
Die Funktion kann auch dann aktiviert werden, wenn der Chronothermostat sich in der manuellen Modalität (MAN) befindet.
Die Funktion Holiday bleibt aktiv bis die eingestellte Zeit abgelaufen ist.
Während dem Betrieb wird die Zählung der Tage gesenkt.
Für ein vorzeitiges Ausschalten betätige man die Taste ; mit dem Ausschalten kehrt der Chronothermostat in die Anfangsbetriebsmodalität zurück.

Kopie des feiertagprogramms

In der Modalität AUTO ist es möglich das Profil des Feiertages auf einen beliebigen Wochentag zu kopieren.

Diese Funktion ist ganz besonders von Nutzen wenn man ein vorläufiges Komfortregime, zum Beispiel an einem Feiertag unter der Woche erhalten möchte.

1 2 3 4 5 ≥7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Um die Funktion zu aktivieren, die Taste ☑ betätigen. Auf dem Display leuchtet das Symbol und der Balken des Festtages auf.

Mit den Tasten den Wochentag wählen auf den man das Festtagsprofil kopieren möchte, die Taste betätigen oder 30 Sekunden warten, um die durchgeführte Einstellung zu bestätigen.

1≤3 4 6 6 7 12:08 T=20.7°C AUTO 0 3 6 8 12 15 18 21 24

Ist die Funktion aktiv wird der Tag angezeigt auf dem das Profil des Wochentages kopiert wurde: Auf dem Display blinkt der übereinstimmende Balken auf.

Möchte man die Funktion ausschalten, die Taste ;von neuen betätigen, wenn man den Wochentag ändern möchte die Tasten verwenden und die Taste , betätigen, oder 30 Sekunden warten, um die neue Einstellung zu bestätigen.

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 8 9 12 15 18 21 24

Wenn der gewählte Tag für die Festtagskopie am laufen ist, ist das Symbol fix. Die Gültigkeit der Kopie des Festtages ist vorübergehend, nach Mitternacht des gewählten Tages kehrt man zum programmierten Wochenprofil zurück.

Manueller betrieb

1 2 3 4 5 6 7 12:08 \ 1 / >20.0 < MAX

Um die manuelle Betriebsmodalität zu aktivieren, betätige man die Taste ,bis auf dem Display MAN erscheint.

Der Temperatur-Bezugswert beginnt zu blinken.

Mit den Taste den gewünschten Bezugswert einstellen, die Taste ☐ betätigen oder 5 Sekunden warten, um die Einstellung zu bestätigen.

Fernbedienung

Das Zeitthermostat kann über einen seriellen Anschluss am GSM Transceiver GW 90 821 angeschlossen werden.

So ist möglich über SMS Befehle:

• Den Betriebstyp (Klimatisierung/Heizung) einzustellen
• Die Betriebsart (manuell/automatisch/off) einzustellen
• Den Bezugswert (nur in der MAN Betriebsart) einzustellen
• Sich über den jetzigen Zustand zu erkundigen

Jedem SMS Befehl, der der Vorrichtung gesendet wurde, entspricht eine Bestätigungs SMS (mit einem vorherbestimmten, nicht einstellbaren Text);

Die Anfrage nach dem jetzigen Zustand sieht eine Antwort vor, welche die folgenden Informationen beinhaltet:

• Jetziger Betriebstyp (Klimatisierung/Heizung)
• Betriebsart (off/auto/man)
• Momentan eingestellter Bezugswert der Temperatur
• gemessene Raumtemperatur
• Zustand des Relaisausgangs (ON/OFF)

Jedes Mal wenn der Betriebstyp oder die Betriebsart über den Transceiver eingestellt werden, erscheint auf dem Display folgendes Symbol: .

Anzeige batterien kurz vor erschöpfung

Wenn die Batterien sich kurz vor deren Erschöpfung befinden, beginnt auf dem Display das Symbol zu blinken. Der Betrieb des Chronothermostats wird auf jeden Fall gewährleistet. In diesem Fall müssen die Batterien so bald wie möglich ausgewechselt werden.

Der Betrieb des Chronothermostats wird nicht mehr gewährleistet, wenn das Symbol andauernd aufleuchtet. In dieser Fall ist die letzte gewährleistete Operation das automatische Ausschalten der Heizung / Klimatisierung.

Die Nutzzeit zum Austausch der Batterien beträgt ungefähr 2 Minuten. Danach geht nur die Einstellung der Uhr / des Kalenders verloren: Alle anderen Einstellungen werden im nicht vorübergehenden Speicher beibehalten.

Reset und rückstellung der voreingestellten werte

Wenn man gleichzeitig die Tasten ☎, betätigt, führt man eine vollständige Nullstellung des Chronothermostats durch.

Achtung: Alle eingestellten Parameter und kundenspezifisch gestaltete Programme werden gelöscht.

Beim Wiedereinschalten verwendet das Chronothermostat in der Fabrik voreingestellte Parameter und Programme. Der Chronothermostat stellt sich in Heizbetrieb, in der AUTO Modalität ein. Die Funktionen Party und Holiday sind nicht aktiv.

Voreingestellte programme

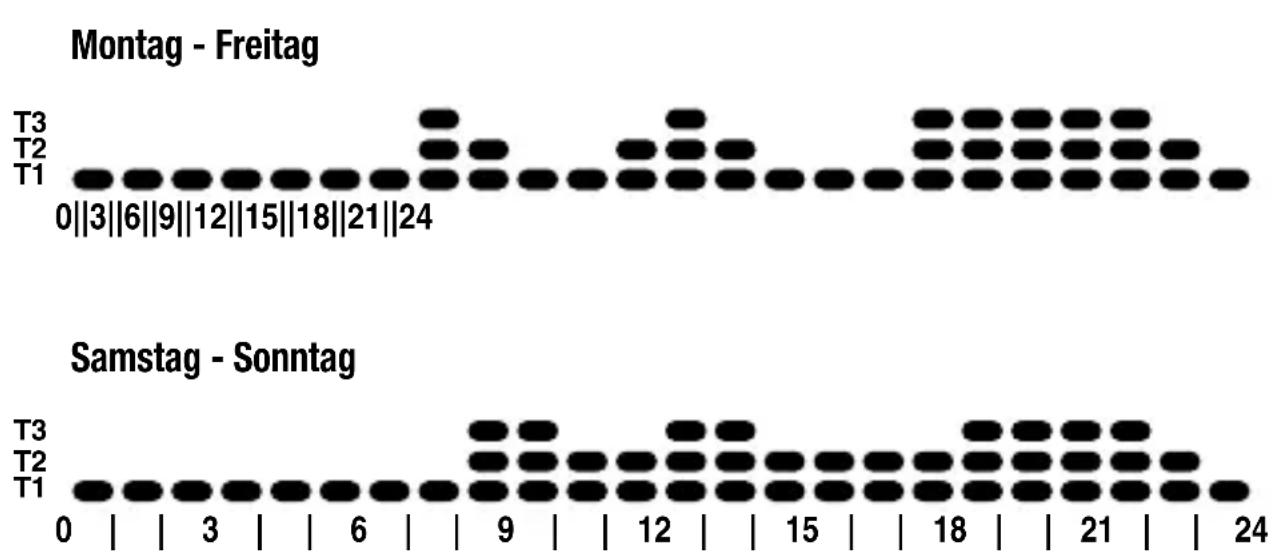

Der Chronothermostat verfügt über 2 voreingestellte Programme, eines zum Heizen und eines zur Klimatisierung.

HEIZEN-PROGRAMM

KLIMA-PROGRAMM

Diese voreingestellten Programme können geändert und kundenspezifisch gestaltet werden Um die Änderungen durchzuführen halte man sich an die Angaben, die im Paragraphen „Kundenspezifische Gestaltung des täglichen Programms“ enthalten sind.

Voreingestellte programme

Tag der Woche 1: Montag

Uhrzeit 00:00

Heizentemperatur-Bezugswert T1 16 °C

T2 18 °C

T3 20 °C

Tfrostschutz 5 °C

Klimatemperatur-Bezugswert T1 24 °C

T2 26 °C

T3 28 °C

T Schutz 35 °C

Selbstlernfunktion Außer betrieb (OFF)

Heizeinstellungsdifferential Heizung 0.2 °C

Klimatisierung 0.5 °C

Temperaturmaßeinheit °C

Montage

VORSICHT

• Vor der Installation versichere man sich, dass die assoziierten Ausgangsmodule die Befehle korrekt erhalten.
• In der Installationsphase berücksichtige man die Montagerichtung die auf dem Halterungsbasis angezeigt wurde ( ).

Montage mit Dübeln.

ge mit Dübeln. 1 2 TX GND RX 4 5 6 1 2 3 UP

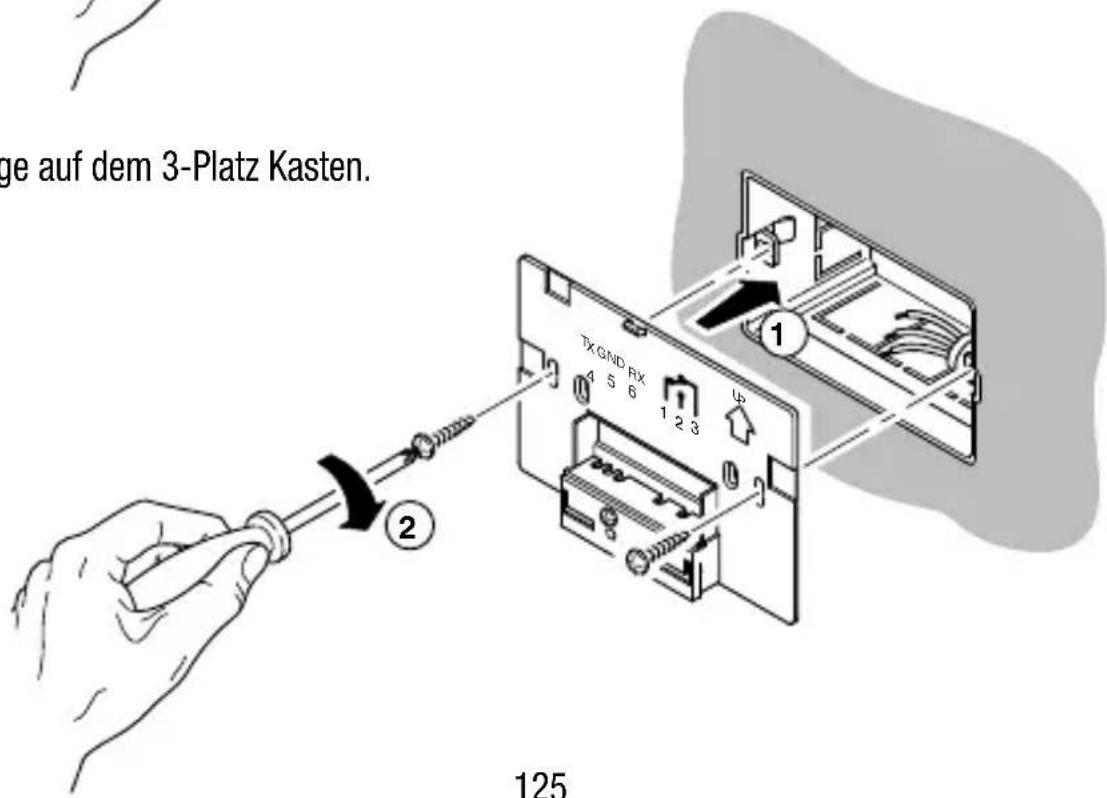

Montage auf dem 3-Platz Kasten.

ge auf dem 3-Platz Kasten. 125

INSTALLATIONSANWEISUNGEN

Montage

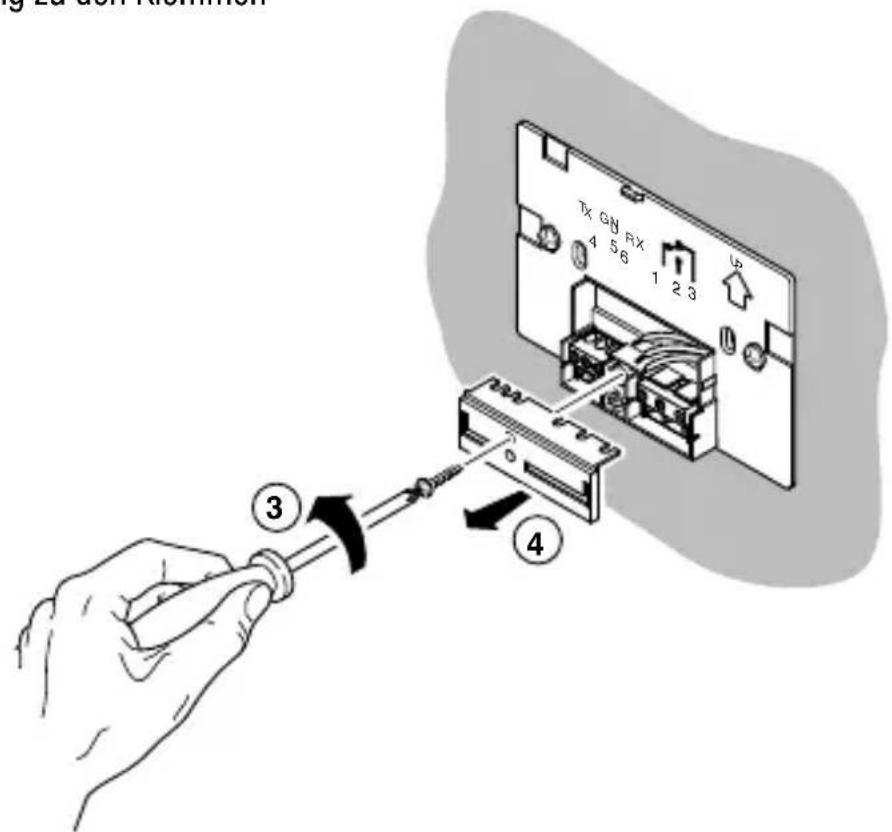

Zugang zu den Klemmen

3 4 TX GN Rx 4 5 6 1 2 3 IP ③ ④

Anschluss an

Heizkessel/Klimaanlage

und Fernbedienung (3 Adern).

ge 3 Adern).

INSTALLATIONSANWEISUNGEN

Montage

Schnappbefestigung des Chronothermostats auf der jeweiligen Basis und Blockierung mit einer Schraube.

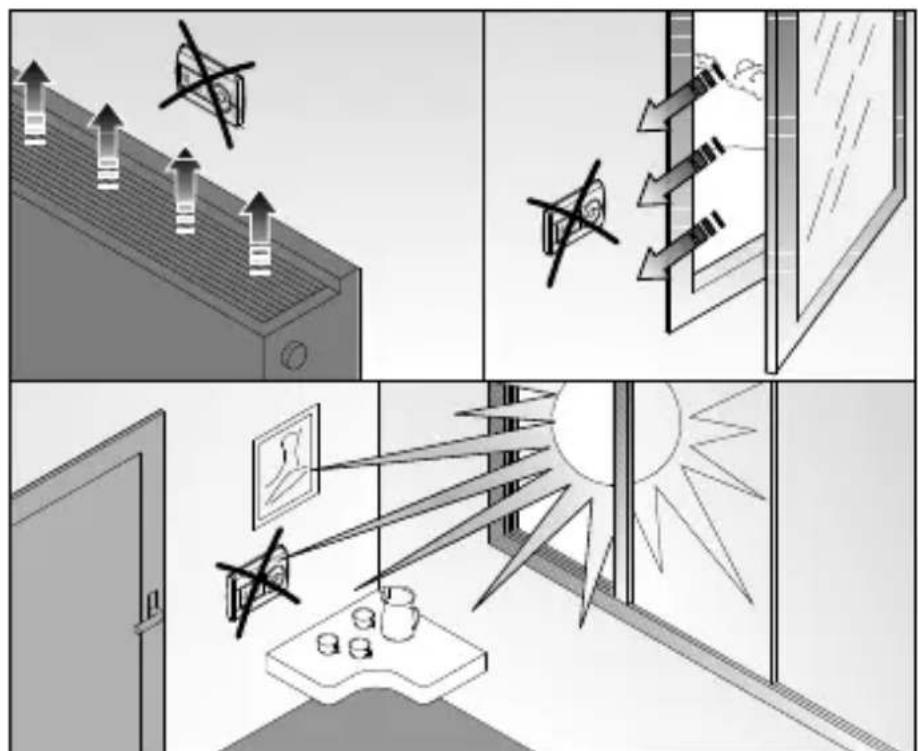

Zur korrekten Erhebung der Umgebungstemperatu r die zu kontrollieren ist, ist es wichtig den Chronothermostat nicht in Nischen, hinter Türen, in die Nähe von Fenstern oder Hitzequellen zu installieren.

Beschreibung der klemmen

TX GND RX 4 5 6 1 2 3 UP

Anschluss für den Transceiver (serielle Linie)

4 - TX (ausgehende Daten)

5 - GND (allgemein)

6 - RX (eingehende Daten)

Anschluss für Heizkessel- oder Klimaanlagensteuerung.

Ausgangskontakt 1 NO/NG 5A (AC1) / 2A (AC15), 250Vac

1 - Allgemein

2 - Kontakt NA

3 - Kontakt NC

INSTALLATIONSANWEISUNGEN

Auswechseln der batterien

2b 2a TXGFB RX 4 5 6 1 2 3 UP 1 3 Alkalienbatterien 1,5 V, Typ AAA

Die leeren Batterien nicht in der Umgebung entsorgen

FUNKTIONSEIGENSCHAFTEN / TECHNISCHE DATEN

Betriebstyp: Heizung und Klimatisierung

Betriebsart: automatisch, manuell und Frostschutz

Betriebstemperatur: -5^ ÷ +45^

Gemessene Temperatur: 0 ÷ +45°C

Temperatursensor: NTC, 100KΩa 25°C

Messgenauigkeit: ±0,5°C bis 20°C

Voreingestellte Programme: 2 wöchentliche Programme (Heizung und Klimatisierung)

Auflösung Programmierung der Uhrzeit: 15 Minuten

max. Anz. Temperaturwechsel: 4 pro Stunde

Temperaturniveaus: 3 programmierbare Temperaturen (T1-T2-T3)

von 5 bis 40°C die sich zwischen

Klimatisierung und Heizung unterscheiden

Auflösung Temperaturbezugswert: 0,1°C

Frostschutztemperatur: von 2 bis 7°C regulierbar

Ebene Übertemperaturschutz: einstellbar von 30 bis 40 °C

Manuelle Temperatur: von 5 bis 40°C regulierbar

Einstellungsdifferentials: von 0,2 bis 2°C regulierbar

Party Funktion: Zeitgebung von 1 bis 23 Stunden

Holiday Funktion: Zeitgebung von 1 bis 99 Tagen

momentane Übersteuerung der Temperatur: einstellbar

Selbstlernen des thermischen Gradients: anwählbar, mit Vorlauf max. von 2 Stunden

Maßeinheit: °C oder °F

Abstand zwischen zwei hintereinander

liegenden Maßen: 1 Minute

Fernbedienung: mit GSM Transceiver Cod. GW 90 821

(nicht mit inbegriffen)

Ausgangskontakt: potentialfreier Relaiskontakt,

1 NA/NC 5A (AC1)/2A (AC15),250V AC

Signalisierung Batterien leer: mit Symbol auf Display

Stromversorgung: mit Alkalienbatterie, 3x1, 5 V, Typ AAA

Ladedauer: 2 Minuten zum Batterien auswechseln

Max. Abmessungen (B x L x H): 130x92x23mm

[e-mail] www.gewiss.com
