BEDIENUNGSANLEITUNG 62195 MINOX

1. Okulare mit drehbaren Augenmuscheln
2. Dioptrien-Ausgleich
3. Zentraler Mitteltrieb
4. Zusammenfaltbare Rohre
5. Objektiv
6. Stativgewinde (Abdeckschraube)

Kundendienst

Customer Service

Service après-vente

Im Schadensfall steht Ichn unser Kundendienst unter folgender Adresse zur Verfugung:

MINOX GmbH

Walter-Zapp-Str. 4

D-35578 Wetzlar

Tel.: [phone] / 917-0

e-mail: [e-mail]

Im Ausland wenden Sie sichitte an unsere autorisierten Kundendienstwerkstätten oder an eine unserer MINOX Vertretungen. Die Adressen der Vertretungen finden Sie auf unserer Internetseite http://www.minox.com

Mit einem Fernglas aus dem Hause MINOX haben Sie sich für ein Produkt von hochster optischer und feinmechanischer Qualität entschieden. Diese Anleitung soll Ohnen halten, das Leistungsspektrum Ihres MINOX Fernglases optimal zu nutzen.

Wir wünschen Ihnen mit ihrem

nuen MINOX Fernglas viel Freude!

English

Ideal für Brillenträger

Um auch Brillenträgern ein optimales Sehfeld zu erhöglich, sind MINOX Ferngläser mit Drehaugenmuscheln ausgestellt.

Benutzung ohne Brille

Beobachter, die keine Brille tragen, drehen an beiden Okularen die Augenmuscheln nach links (gegen den Uhrzeigersinn) bis zum Einrasten hereaus. In dieser Position ist der richtige Abstand des Fernglases zum Auge gegeben.

Benutzung mit Brille

Beobachter, die eine Brille tragen, setzen die drehbaren Augenmuscheln an beiden Okularen in der Ursprungsstellung (Lieferzustand), bzw. drehen die Augenmuscheln nach rechts, bis sie spürbar einrasten. So können Sie das gesamte Sehfeld ohne störende Beschneidung am Rand überblicken

Der richtige Augenabstand

Bitte schauen Sie in die Okulare Ihres Fernglases und winkeln Sie die zusammenfaltbaren Rohre so lange an, bis sich aus beiden Sehfeldern ein gemeinsames kreisrundes Bild ergibt.

Um eine optimale Bildschärfe zu erreichen, ist es notwendig, die Optik des Fernglases auf die individuelle Sehleistung ihrer Augen abstommen. Dazu gehen Sieitte wie folgt vor:

(a) Visieren Sie als erstes einweit enternetes, fest stehendes Beobachtungsbjekt an. Bei geschlossen rechten Auge drehren Sie den zentralen Mitteltrieb so lange, bis das Beobachtungsbjekt für Ihr linkes Auge die optimale Scharfstellung erreicht.
(b) Visieren Sie nun das selbst Beobachtungsobjekt an und drehen Sie bei geschlossen linken Auge den Einstellung am rechten Okular so lange, bis Sie für das rechte Auge die optimale Scharstellung erreichen.
(c) Ihr MINOX Fernglas ist nun individuell auf die Sehleistung ihrer Augen abgestimmt.
(d) Für die Beobachtung verschiedener Objekte in entsprechenden Entfernungen werden Sie immer auch die Scharfstellung regulieren müssen. Dafür benutzen Sie jetztitte nur noch denzentralen Mitteltrieb.

Achtung:

Mit einem Fernglas nicht in die Sonne blichen, es konnte zu Augenverletzungen führen.

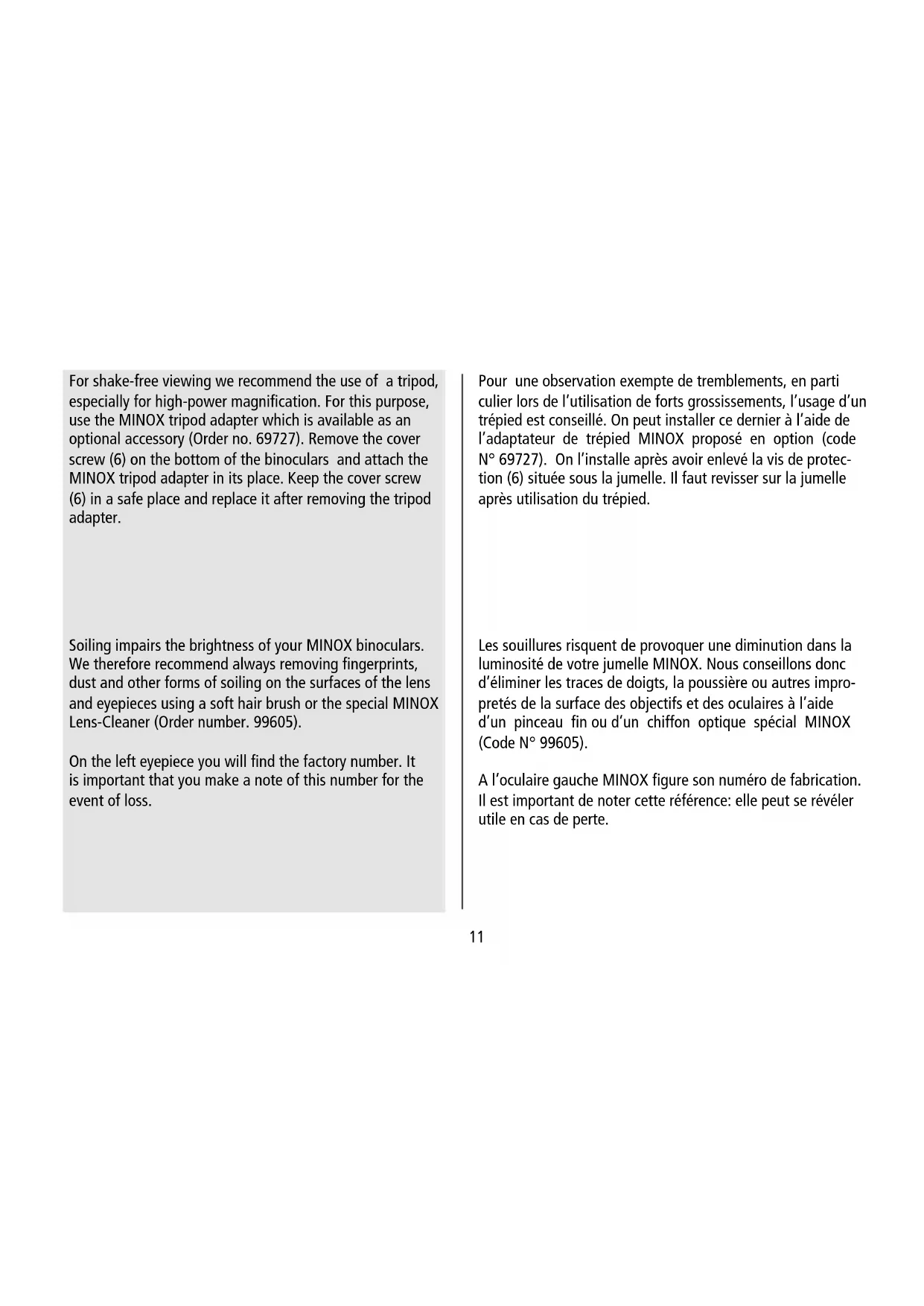

Um eine verwacklungsfreie Beobachtung zu gewährleisten, empfeihlt es sich, gerade bei hohenen Vergroßerungen, ein Stativ einzusetzen. Dafür verwenden Sie den im Zubehör optional erhältlichen MINOX-Stativadapter (Best.-Nr. 69727). Entfern den Sie auf der Unterseite des Fernglases die Abdeckschraube (6) und bringen Sie dORT den MINOX Stativadapter an. Die Abdeckschraube (6) bewahren Sieitte gut auf und bringen diese nach Entfernung des Stativadapters wieder an.

Pflegetips Tips on how to care Conseils d'entretien

Verunreinigungen beeinträchtigen die Helligkeit Ihr's MINOX Fernglases. Deshalb empfehlen wir, Fingerabdrücke, Staub und andere Verunreinigungen der Objektiv- und Okularoberflächen mit einem weichen Haarpinsel oder dem speziellen MINOX Optik-Tuch (Best.-Nr. 99605) zu entfernen.

Die Fabrikationsnummer finds Sie am linken Okular. Für den Verlustfall ist es wichtig, dass Sie sich diese Nummeritte notieren.

Technische Daten BL 8x33 BR BL 8x44 BR

Vergroßerung	8-fach	8-fach
Eintrittspupille	33 mm	44 mm
Austrittspupille	4,1 mm	5,5 mm
Sehfeld	140 m auf 1.000 m 8,0°	136 m auf 1.000 m 7,8°
Pupillenschmittweite	17,5 mm	19,5 mm
Nahbereich	2,5 m	2,5 m
Dioptrien-Ausgleich	± 4 dpt	± 4 dpt
Dämmerungszahl	16,2	18,8
Funktionstemperatur	-10° bis +50°C	-10° bis +50°C
Wasserdicht	ja, bis 5 m	ja, bis 5 m
Höhe x Breite x Tiefe	130 x 138 x 45 mm	133 x 150 x 53 mm
Gewicht ca.	650 g	740 g

BL 10x44 BR BL 8x52 BR BL 10x52 BR

4,4 mm	6,5 mm	5,2 mm
114 m auf 1.000 m 6,5°	114 m auf 1.000 m 6,5°	114 m auf 1.000 m 6,5°
mm
2,5 m	3,5 m	3,5 m
± 4 dpt	± 4 dpt	± 4 dpt
21,0	20,4	22,8
-10° bis +50° C	-10° bis +50° C	-10° bis +50° C
ja, bis 5 m	ja, bis 5 m	ja, bis 5 m
133 x 150 x 53 mm	145 x 180 x 65 mm	145 x 180 x 65 mm
740 g	950 g	950 g

Technical data BL 8x33 BR BL 8x44 BR

Gewährleistungsbestimmungen

Mit dem Kauf these MINOx Spektivs haben Sie ein Produkt erworben, das nach besonder strengen Qualitätsrichtlinien hergestellt und geprüft wurde.

Die für these Produkt geltende gesetzliche Gewährleistung von 30 Jahren wird von uns ab dem Tag des Verkaufs durch einen autorisierten Handler unter folgenden Bedingungen übernommen:

1) In der Gewährleistungszeit werden Beanstandungen, die auf Fabrikationsfehlern berufen, kostenlos und nach eigemem Ermessen durch Instandsetzung, Austausch defekter Teile oder Umtausch in ein gleichartiges einwandfreies Erzeugnis behoben. Weitergehende Ansprüche, gleich welcher Art und gleich aus welchem Rechtsgrund im Zusammenhang mit dieser Gewährleistung, sind ausgeschlossen.
2) Gewährleistungsansprüche entfallen, wenn der betreffende Mangel auf unsachgemäß Behandlung – wozu auch die Verwendung von Fremdzubehör zahlen kann – zurückzuführen ist, ein Eingriff von nicht autorisierten Personen und Werkstätten durchgefuhrt oder die Fabrikationsnummer unkenntlich gemacht wurde.
3) Gewährleistungsansprüche können nur bei Vorlage eines maschinengeschrieben Kaufbelegs eines autorisierten Handlers geltend gemacht werden.

Gewährleistungsbestimmungen

4) Bei Inanspruchnahme der Gewährleistung leiten Sieitte das MINOX Fernglas, zusammen mit dem Original des maschinengeschreibenben Kaufbelegs und einer Schilderung der Beanstandung dem Kundendienst der MINOX GmbH oder einer Landesvertretung zu.

5) Touristen steht im Bedarfsfalle unter Vorlage des maschinengeschreibenbenen Kaufbelegs die Vertretung des jeweiligen Reiselandes gemäß den Regelungen zur Gewährleistung der MINOX GmbH zur Verfügung.

MINOX GmbH

Walter-Zapp-Str. 4

Änderungen in Konstruktion und Ausführung vorbehalten.
