BEDIENUNGSANLEITUNG PCC1200 Futurelight
SICHERHEITSHINWEISE 4
BESTIMMUNGSGEMÄße VERWENDUNG 6
GERÄTEBESCHREIBUNG......7
Features 7
Geräteübersicht 8
INSTALLATION 9
Lampeninstallation/Lampenwechsel 9
Lampenjustierung.... 10
Überkopfmontage....10
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor 12
Anschluss ans Netz....13
BEDIENUNG 14
Stand Alone-Betrieb 14
DMX-gesteuerter Betrieb 14

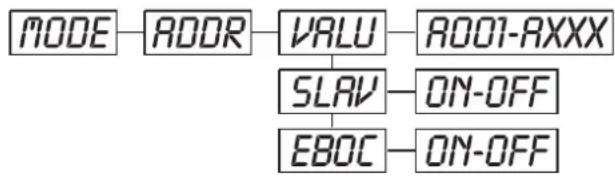

Adressierung des Projektors 14
DMX-Protokoll 15
Control Board 16
Hauptfunktionen 17
Fehlermeldungen 22
REINIGUNG UND WARTUNG....22
Sicherungswechsel 23
TECHNISCHE DATEN 24
English
INTRODUCTION 25
SAFETY INSTRUCTIONS.... 25
OPERATING DETERMINATIONS....27
DESCRIPTION OF THE DEVICE 28
Features 28
Overview 28
INSTALLATION 29
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
Gerät vor Feuchtigkeit und Nässe schützen! Vor Öffnen des Gerätes vom Netz trennen!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen FUTURELIGHT PCC-1200 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben.
Nehmen Sie den PCC-1200 aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Deutsch
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zu Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich nicht um eine Störung des Gerätes.
Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich!
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da ansonsten die Lebensdauer der Lampe erheblich reduziert werden würde.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
BESTIMMUNGSGEMÄße VERWENDUNG
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen ∅ - - - m bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten!
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern.
Deutsch
Die maximale Umgebungstemperatur T_a = 45^ C darf niemals überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.
GERÄTEBESCHREIBUNG
Features
Extrem lichtstarker Farbwechsler
- DMX-gesteuerter Betrieb oder Stand Alone Betrieb mit Master-/Slave-Funktion möglich
- 48 vorprogrammierte Szenen im Program Run für Stand Alone Betrieb
- Anzahl der Szenen im Program Run kann beliebig verändert werden
• Die Szenen im Program Run lassen sich über das Control Board oder externen Controller individuell anpassen und in den Speicher laden - 8 eingebaute Programme, die sich über den DMX-Controller aufrufen lassen
- Musikgetaktet über eingebautes Mikrofon
- Lichtstrahl mit 27° Abstrahlwinkel
- Control Board mit 4-stelligem Display und Folientastatur zur Einstellung der DMX-Startadresse, Programm, Reset
• Für helle 1200 W Lampe - Farbrad 1 mit 5 unterschiedlichen, dichroitischen Farbfiltern und weiß
- Farbrad 2 mit 4 unterschiedlichen, dichroitischen Farbfiltern, Blackout und weiß
- DMX-Steuerung über jeden handelsüblichen Controller

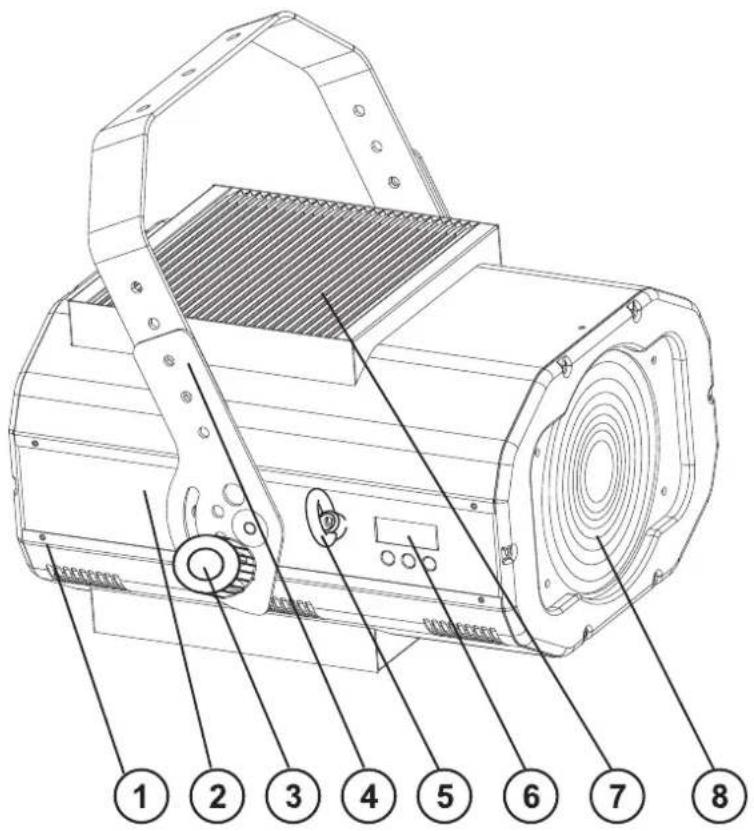

Geräteübersicht
(1) Gehäuseschrauben
(2) Gehäuse
(3) Feststellschraube
(4) Hängebügel
(5) Fangsicherung
(6) Control Board
(7) Lüfterabdeckung
(8) Fresnell-Linse

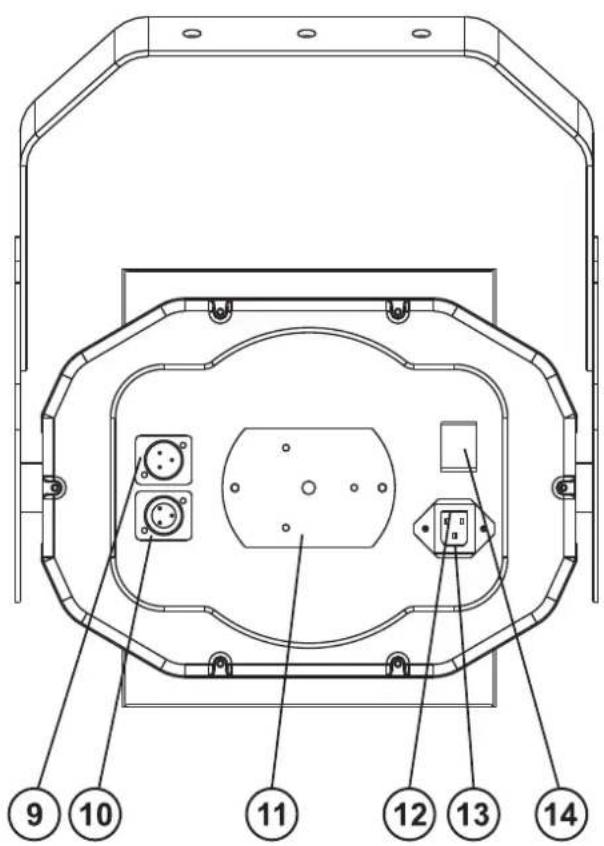

(9) DMX-Eingangsbuchse
(10) DMX-Ausgangsbuchse
(11) Lampensystem
(12) Netzanschluss
(13) Sicherungshalter
(14) Netzschalter
Deutsch

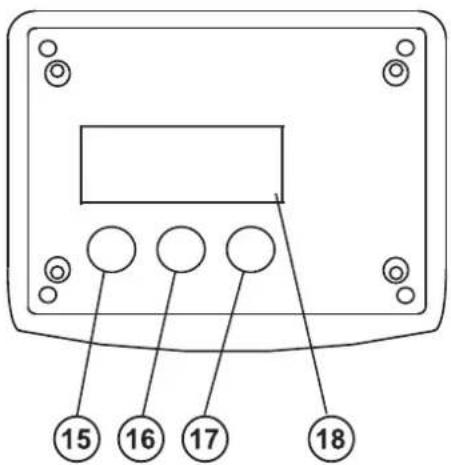

(15) Mode-Taste
(16) Down-Taste
(17) Up-Taste
(18) Display
INSTALLATION
Lampeninstallation/Lampenwechsel
LEBENSGEFAHR!
Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen!
Zur Installation benötigen Sie eine 230 V/1200 W G-22 Lampe.
Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden.
ACHTUNG!
Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat!
Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. Führen Sie deshalb Buch über die Betriebsstunden der Lampe bzw. kontrollieren Sie den Betriebsstundenzähler in regelmäßigen Abständen und ersetzen Sie die Lampe rechtzeitig!
Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen!
Die verwendete Lampe erreicht Temperaturen von bis zu 600°C.
Vor dem Wechseln der Lampe diese unbedingt erst abkühlen lassen (ca. 10 Minuten) und das Gerät allpolig von der Netzspannung trennen (Netzstecker ziehen).
Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hinweise des Lampenherstellers.
Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung entwickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Garantie.
Deutsch
Vorgehensweise:
Schritt 1: Lösen Sie die Befestigungsschrauben X, Y des Lampensystems und entnehmen Sie dieses vorsichtig aus dem Gehäuse.
Schritt 2: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem Lampenhalter.
Schritt 3: Setzen Sie die Lampe vorsichtig in den Lampenhalter ein.
Schritt 4: Führen Sie das Lampensystem wieder in das Gehäuse ein und ziehen Sie die Befestigungssschrauben fest.
Schritt 5: Justieren Sie die Lampe wie unter Lampenjustierung beschrieben.
Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben!

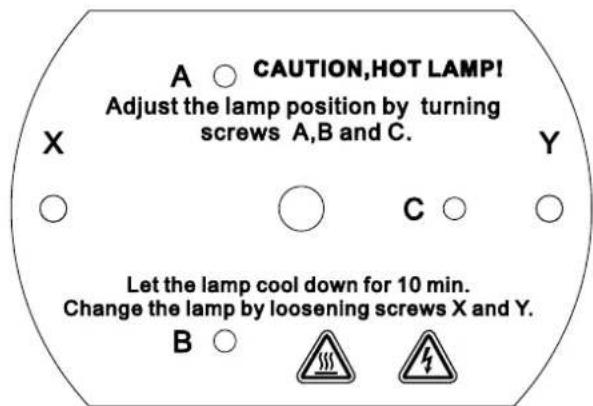

Lampenjustierung
Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und Sie den Lichtstrahl auf eine ebene Oberfläche (Wand). Zentrieren Sie den "Hot Spot" (das ist der hellste Teil des Lichtstrahls) durch Drehen der Schrauben "A, B, C". Drehen Sie immer nur an einer Schraube, um den Hot Spot diagonal über die Projektion zu bewegen. Wenn Sie keinen Hot Spot entdecken können, justieren Sie die Lampe so lange, bis das Licht gleichmäßig verteilt ist.
Wenn der Hot Spot zu hell erscheint, können Sie dessen Intensität abschwächen, indem Sie die Lampe näher zum Reflektor hinbewegen. Drehen Sie dazu alle drei Schrauben "A, B, C" um 45° im Uhrzeigersinn, bis das Licht gleichmäßig verteilt ist.
Wenn das Licht am äußeren Rand des Strahls heller erscheint als in der Mitte, befindet sich die Lampe zu nah am Reflektor. Bewegen Sie in diesem Fall die Lampe vom Reflektor weg. Drehen Sie dazu alle drei Schrauben "A, B, C" um 45° gegen den Uhrzeigersinn, bis das Licht gleichmäßig verteilt ist und der Strahl hell genug erscheint.
Überkopfmontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Deutsch
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Der Projektor sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Projektors. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
Der Projektor muss außerhalb des Handbereichs von Personen installiert werden.
Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt werden.
Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann.
BRANDGEFAHR!
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
Befestigen Sie den Projektor mit dem Hängebügel über einen geeigneten Haken an Ihrem Traversensystem.
Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeignetem Sicherungsseil.
Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56926, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden!
Deutsch
Hängen Sie das Sicherungsseil in dem Fangseilloch im Hängebügel ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden.
Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor
Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.
Deutsch
Belegung der XLR-Verbindung:
DMX-Ausgang
XLR-Einbaubuchse:
1: Masse
2: Signal (−)
3: Signal (+)
DMX-Eingang
XLR-Einbaustecker:
1: Masse
2: Signal (−)
3: Signal (+)
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.

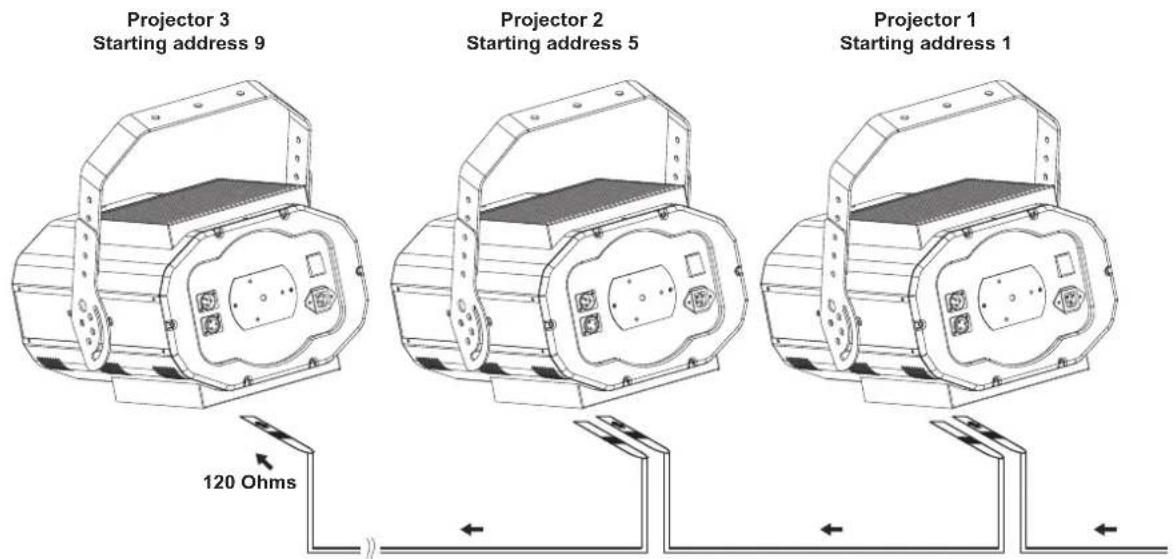

Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 ΩWiderstand in einen XLR-Stecker zwischen Signal (−) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt.
Anschluss ans Netz
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
| Leitung Pin | International | |
| Braun Außenleiter L | ||
| Blau Neutralleiter N | ||
| Gelb/Grün Schutzleiter |  | |
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PCC-1200 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit.
Stand Alone-Betrieb
Der PCC-1200 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen.
Trennen Sie dazu den PCC-1200 vom Controller und rufen Sie das vorprogrammierte Programm auf:
-
Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt).
-
Drücken Sie die Enter-Taste und wählen Sie "RUN" durch Drücken der Up-Taste.
-
Drücken Sie die Enter-Taste und wählen Sie "AUTO" durch Drücken der Up-Taste.
-
Drücken Sie die Enter-Taste und wählen Sie "ALON" durch Drücken der Up-Taste.
-
Drücken Sie die Enter-Taste zur Bestätigung, auf dem Display erscheint "AU-A".
-
Drücken Sie die Exit/Down-Taste, um zum Hauptmenü zurückzukehren.
Bitte beachten Sie weitere Hinweise unter Control Board, Hauptfunktionen, Menüpunkte Mode und Edit.
DMX-gesteuerter Betrieb
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführt.
Adressierung des Projektors
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den der Projektor auf Signale vom Controller reagiert.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der PCC-1200 korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.
Werden mehrere PCC-1200 auf eine Adresse definiert, arbeiten sie synchron.
Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun können Sie den PCC-1200 über Ihren Controller ansteuern.
Bitte beachten Sie:
Über das Display des Gerätes werden die Modi DMX-512 Daten angezeigt:
Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, erscheint „A.001“ mit der definierten Startadresse auf dem Display. Werden keine Daten empfangen, blinkt „A001“ mit der definierten Startadresse.
Die Meldung erscheint
-wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120 Ω. Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren.
DMX-Protokoll
Steuerkanal 1 – Farbrad 1
Lineare Farbänderung gemäß der Bewegung des Reglers. Sie können den Farbwechsler an jeder gewünschten Position anhalten.
| Decimal Hexad. Percentage S/F Eigenschaft | |||||||
| 0 | 21 00 | 0 15 | 0% 8 | % S Offen/weiß | |||
| 22 | 43 16 | 6 2B | 9% 1 | 7% S Rot | |||
| 44 | 65 2C | 41 | 17% | 25% S Blau | |||
| 66 | 87 42 | 57 | 26% | 34% S Lachsrot | |||
| 88 | 109 | 58 6D | 35% | 43% S Dunkelgelb | |||
| 110 | 127 | 6E 7F | 43% | 50% S Hellblau | |||
| 128 | 187 | 80 | BB | 50% | 73% | F | Rainboweffekt vorwärts mit abnehmender Geschwindigkeit |
| 188 | 193 | BC C | 1 74% | 76% | S Keine Rotation | ||
| 194 | 255 | C2 | FF | 76% | 100% | F | Rainboweffekt rückwärts mit zunehmender Geschwindigkeit |
Steuerkanal 2 – Farbrad 2
Lineare Farbänderung gemäß der Bewegung des Reglers. Sie können den Farbwechsler an jeder gewünschten Position anhalten.
| Decimal Hexad. Percentage S/F Eigenschaft | |||||||
| 0 | 42 0 | 0 2A | 0% | 6% S | Offen/weiß | ||
| 43 | 85 | 2B | 55 1 | 7% 33% | S Purple | ||
| 86 | 128 | 56 80 | 34% | 50% $ | Grün | ||
| 129 | 171 | 81 AB | 51% 67% | S Hellge | b | ||
| 172 | 214 | AC | D6 6 | 7% 84% | S Pink | ||
| 215 | 255 | D7 | FF | 84% | 100% | S | Geschlossen |
Steuerkanal 3 - Dimmerintensität
Der Dimmer lässt sich über die Funktion RDIM invertieren.
| Decimal Hexad. Percentage S/F Eigenschaft | ||||||
| 0 | 255 | 00 | FF | 0% | 100% | S Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % |
Bitte beachten Sie: Wenn Shutter länger als 15 Sekunden geschlossen ist, fährt der Dimmer das Leuchtmittel auf 0 % Intensität zurück.
Steuerkanal 4 - Reset, interne Programme
| Decimal Hexad. Percentage S/F Eigenschaft | |||||||
| 0 | 15 | 00 | 0F | 0% | 6% | S | Normaler Farbwechsel, Positionssuche über kürzesten Weg |
| 16 | 31 | 10 | 1F | 6% | 12% | S | Normaler Farbwechsel, Positionssuche immer im Uhrzeigersinn |
| 32 | 47 20 | 2F | 13% | 18% S | Farbwechsel an jeder Position, Positionssuche über kürzesten Weg | ||
| 48 | 63 30 | 3F | 19% | 25% S | Farbwechsel an jeder Position, Positionssuche immer im Uhrzeigersinn | ||
| 64 | 79 40 | 4F | 25% | 31% S | Keine Funktion | ||
| 80 | 95 50 | 5F | 31% | 37% S | Reset | ||
| 96 | 111 | 60 6F | 38% | 44% | S Internes Programm 1 | ||
| 112 | 127 | 70 7F | 44% | 50% | S Internes Programm 2 | ||
| 128 | 143 | 80 8F | 50% | 56% | S Internes Programm 3 | ||
| 144 | 159 | 90 9F | 56% | 62% | S Internes Programm 4 | ||
| 160 | 175 | A0 A | F 63% | 69% | S Internes Programm 5 | ||
| 176 | 191 | B0 B | F 69% | 75% | S Internes Programm 6 | ||
| 192 | 207 | C0 | CF | 75% | 81% | S | Internes Programm 7 |
| 208 | 223 | D0 | DF | 82% | 87% | S | Internes Programm 8 |
| 224 | 239 | E0 E | F 88% | 94% | S Keine Funktion | ||
| 240 | 255 | F0 | FF | 94% | 100% | S | Keine Funktion |
Deutsch
Control Board
Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen.
Drücken und Halten Sie die Enter-Taste 3 Sekunden lang, bis das Display zu blinken beginnt. Über die Up-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up-Taste können Sie die Auswahl verändern. Bestätigen Sie jede Änderung mit der Enter-Taste. Der jeweilige Modus kann durch die Exit-Taste verlassen werden. Die jeweiligen Funktionen werden im Folgenden beschrieben.
Vorgabewerte grau unterlegt.
| Haupt-menü | Untermenü Erweiterungmenü Display Funktion | ||||
| 0 | M O | ADDR | VALU A001 ~ | AXXX | Einstellen der DMX-Startadresse |
| SLAV ON/OFF | (SLAV) Slave-Einstellung | ||||
| EBOC | ON/OFF | DMX-Adresse über externen Controller einstellen | |||
| DRUN | AUTO | ALON (AU-A) | Automatischer Program Run im Stand Alone | ||
| MAST (AU-M) | Automatischer Program Run als Master | ||||
| SOUN | ALON (SO-A) | Musikgesteuerter Program Run Alone | |||
| MAST (SO-M) | Musikgesteuerter Program Run Master | ||||
| DISP | VALU | D-00 ~ D-30 (DXX) D-00 | DMX-Wert anzeigen | ||
| RDIS ON/OFF | Display-Umkehrung | ||||
| CLDI ON/OFF | Display-Abschaltung | ||||
| 1 | SET | RDIM | ON/OFF Dimmer-Umkehrung | ||
| REST | ON/OFF Reset | ||||
| LODA | ON/OFF | Zurücksetzen auf Werkseinstellungen | |||
| VER | V-1.0~V-9.9 Software-Version | ||||
| 2 | ADJU | LADJ | ON/OFF | Lampenjustierung | |
| TEST | T-01 ~ T-30 | Funktionstest der Kanäle | |||
| 3 | TIME | MATI | 0000~9999 (Stund.) | Betriebsstunden Gerät | |
| LATI | 0000~9999 (Stund.) | Betriebsstunden Lampe | |||
| CLMT | ON/OFF | Nur Service-Funktion | |||
| CLLT | ON/OFF | Betriebsstunden der Lampe zurücksetzen | |||
| 4 | EDIT | STEP | S-01 ~ S-48 | Anzahl der Steps im Run definieren | |
| SC01~SC48 | C01 ~ C30 | 01XX (00~FF) 30XX (00~FF) | Kanäle der einzelnen Szenen editieren | ||
| TIME (Sek.) | I--X (1~9) | Step-Time einstellen | |||
| CNIN | ON/OFF | Szenen editieren via externen Controller | |||
Hauptfunktionen
MODE - Hauptmenü 0
- Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt).
♦ Drücken Sie die Enter-Taste und wählen Sie "ADDR", "RUN" oder "DISP" durch Drücken der Up-Taste. - Drücken Sie die Enter-Taste zur Auswahl des gewünschten Untermenüs.
ADDR - Einstellen der DMX-Startadresse, Slave-Einstellung
VRLU - Einstellen der DMX-Startadresse
Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen.
♦ Wählen Sie "VALU" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste und stellen Sie die DMX-Adresse über die Up/Down-Tasten ein.
♦ Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Exit/Down-Taste, um zum Hauptmenü zurückzukehren.
SLRV - Slave-Einstellung
Mit dieser Funktion können Sie das Gerät als Slave-Gerät definieren.
♦ Wählen Sie "SLAV" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
- Drücken Sie die Up-Taste zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten oder "OFF" wenn nicht.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Exit/Down-Taste, um zum Hauptmenü zurückzukehren.
EBOC - Einstellen der DMX-Startadresse über Controller
Mit dieser Funktion können Sie die DMX-Startadresse über einen externen Controller einstellen.
♦ Wählen Sie "EBOC" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
- Drücken Sie die Up-Taste zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten oder "OFF" wenn nicht.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Exit/Down-Taste, um zum Hauptmenü zurückzukehren.
♦ Stellen Sie jetzt am Controller den DMX-Wert von Kanal 1 auf "7".
♦ Stellen Sie den DMX-Wert von Kanal 2 auf "7" oder "8". In der Einstellung "7" können Sie die Startadresse zwischen 1 und 255 einstellen. In der Einstellung "8" können Sie die Startadresse zwischen 256 und 511 einstellen.
♦ Stellen Sie den DMX-Wert von Kanal 3 auf die gewünschte Startadresse. Wenn Sie z. B. die Startadresse 57 einstellen möchten, stellen Sie Kanal 1 auf "7", Kanal 2 auf "7" und Kanal 3 auf "57". Wenn Sie die Startadresse 420 einstellen möchten, stellen Sie Kanal 1 auf "7", Kanal 2 auf "8" und Kanal 3 auf "164" (256+164=420).
♦Warten Sie ca. 20 Sekunden und das Gerät führt einen Reset durch. Danach ist die neue Startadresse eingestellt.
Deutsch

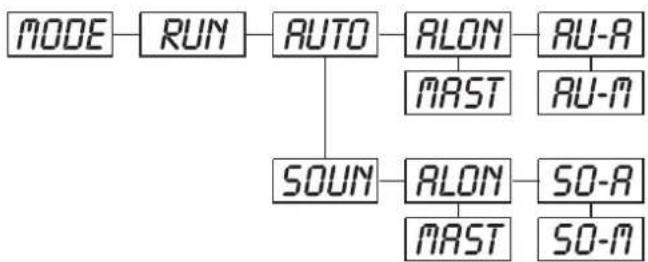

RUN
- Programm aufrufen, Master-Einstellung
Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen. Die Auswahl "ALON" bedeutet Stand Alone-Modus und "MAST", dass das Gerät als Master-Gerät definiert wird.
♦ Wählen Sie "AUTO" oder "SOUN" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste zur Auswahl des gewünschten Erweiterungsmenüs.
♦ Wählen Sie "ALON" oder "MAST" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Exit/Down-Taste, um zum Hauptmenü zurückzukehren.

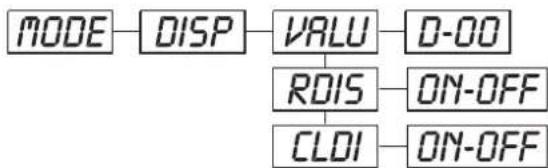

DISP
- DMX-Wert anzeigen, Display-Umkehrung, Display-Abschaltung
VRLU
- DMX-Wert anzeigen
Mit dieser Funktion lässt sich der DMX-Wert der einzelnen Kanäle anzeigen.
♦ Wählen Sie "VALU" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste zur Bestätigung; auf dem Display erscheint "D-00". In dieser Einstellung wird jede Kanaländerung auf dem Display angezeigt.
- Drücken Sie die Up-Taste, um den gewünschten Kanal auszuwählen: Wenn Sie z. B. "D-14" auswählen, erscheint auf dem Display nur der DMX-Wert des 14. Kanals.
- Drücken Sie die Enter-Taste zur Bestätigung.
◆ Auf dem Display erscheint "D-XX", "X" steht für den DMX-Wert des ausgewählten Kanals.
- Drücken Sie die Exit/Down-Taste, um den Modus zu verlassen.
R015
- Display-Umkehrung
Mit dieser Funktion lässt sich das Display um 180° drehen.
♦ Wählen Sie "rDIS" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
- Drücken Sie die Up-Taste zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten oder "OFF" wenn nicht; das Display wird um 180° gedreht.
- Drücken Sie die Enter-Taste oder die Exit/Down-Taste, um den Modus zu verlassen.
CLOI
- Display-Abschaltung
Mit dieser Funktion lässt sich das Display nach zwei Minuten abschalten.
♦ Wählen Sie "CLDI" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
- Drücken Sie die Up-Taste zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten oder "OFF" wenn nicht.
- Drücken Sie die Enter-Taste oder die Exit/Down-Taste, um den Modus zu verlassen.
Deutsch

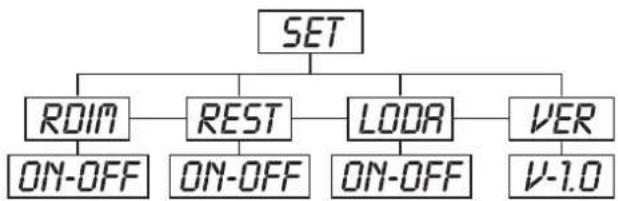

SET - Hauptmenü 1
- Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt).
- Drücken Sie die Up-Taste zur Auswahl von "SET".
ROIN - Dimmer-Umkehrung
Mit dieser Funktion lässt sich die Dimmerfunktion von 100-0 % auf 0-100 % umkehren.
♦ Wählen Sie "RDIM" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
- Drücken Sie die Up-Taste zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten oder "OFF" wenn nicht.
- Drücken Sie die Enter-Taste oder die Exit/Down-Taste um den Modus zu verlassen.
REST - Reset
Mit dieser Funktion lässt sich über das Control Board ein Reset durchführen.
♦ Wählen Sie "rEST" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
- Drücken Sie die Up-Taste zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten oder "OFF" wenn nicht.
- Drücken Sie die Enter-Taste oder die Exit/Down-Taste um den Modus zu verlassen.
LODR - Zurücksetzen auf Werkseinstellungen
Mit dieser Funktion lässt sich das Gerät auf die Werkseinstellungen zurück setzen. Alle Einstellungen werden auf Ihren Vorgabewert (grau unterlegt) zurück gesetzt. Evtl. abgespeicherte Szenen gehen verloren.
♦ Wählen Sie "LODA" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
- Drücken Sie die Up-Taste zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten oder "OFF" wenn nicht.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Exit/Down-Taste, um zum Hauptmenü zurückzukehren.
VER - Software-Version
Mit dieser Funktion lässt sich die Software-Version des Gerätes auslesen.
♦ Wählen Sie "VER" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "V-X.X", "X.X" steht für die Versionsnummer, z. B. "V-1.0". "V-2.6" etc.
- Drücken Sie die Enter-Taste oder die Exit/Down-Taste, um zum Hauptmenü zurückzukehren.
ADJU - Hauptmenü 2
- Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt).
- Drücken Sie die Up-Taste zur Auswahl von "ADJU".
Deutsch
LADJ - Lampenjustierung
Mit dieser Funktion lässt sich die Lampe über das Control Board justieren. Der Shutter öffnet sich und Sie können die Lampe beliebig justieren. In diesem Modus reagiert das Gerät auf keinerlei Steuersignale.
♦ Wählen Sie "LADJ" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
♦ Drücken Sie die Up-Taste zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten oder "OFF" wenn nicht.
◆ Drücken Sie die Enter-Taste zur Bestätigung.
♦ Drücken Sie die Exit/Down-Taste, um zum Hauptmenü zurückzukehren.
TEST - Funktionstest der einzelnen Kanäle
Mit dieser Funktion lässt sich jeder einzelne Kanal auf seine (korrekte) Funktion überprüfen.
♦ Wählen Sie "tEST" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "T-XX", "X" steht für die Kanalnummer.
♦ Der aktuelle Kanal wird getestet.
♦ Wählen Sie den gewünschten Kanal über die Up-Taste aus.
◆Drücken Sie die Enter-Taste oder die Exit/Down-Taste, um den Modus zu verlassen.

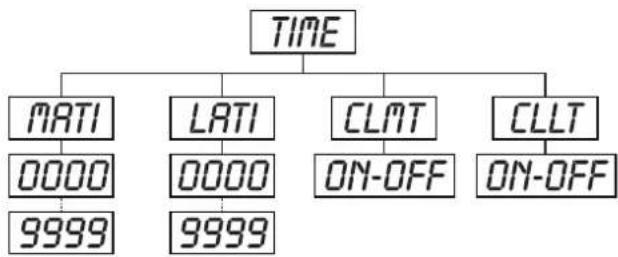

TIME - Hauptmenü 3
♦ Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt).
♦ Drücken Sie die Up-Taste zur Auswahl von "TIME".
MRTI - Betriebsstunden Gerät
Mit dieser Funktion lassen sich die Betriebsstunden des Gerätes auslesen.
♦ Wählen Sie "MATI" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "XXXX", "X" steht für die Anzahl der Stunden.
♦ Drücken Sie die Enter-Taste oder die Exit/Down-Taste um den Modus zu verlassen.
LATI - Betriebsstunden Lampe
Mit dieser Funktion lassen sich die Betriebsstunden der Lampe auslesen.
♦ Wählen Sie "LATI" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "XXXX", "X" steht für die Anzahl der Stunden.
♦ Drücken Sie die Enter-Taste oder die Exit/Down-Taste um den Modus zu verlassen.
CLLT - Betriebsstunden der Lampe zurücksetzen
Mit dieser Funktion lassen sich die Betriebsstunden der Lampe zurücksetzen. Bitte führen Sie diese Funktion nach jedem Lampenwechsel durch.
♦ Wählen Sie "CLLT" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
♦ Drücken Sie die Up-Taste zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten oder "OFF" wenn nicht.
◆ Drücken Sie die Enter-Taste zur Bestätigung.
◆ Drücken Sie die Exit/Down-Taste, um zum Hauptmenü zurückzukehren.
Ed. t - Hauptmenü 4
- Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt).
- Drücken Sie die Up-Taste zur Auswahl von "EDIT".
STEP - Anzahl der Steps im Run definieren
Mit dieser Funktion lässt sich die Anzahl der Steps festlegen die dann im Run aufgerufen werden.
♦ Wählen Sie "STEP" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "S-XX", "XX" steht für die Gesamtzahl der abzuspeichernden Steps, so dass sich bis zu 48 Szenen in "RUN" abspielen lassen. Z. B. wenn "XX" 05 ist, bedeutet dies, dass im "RUN" die ersten 5 unter "EDIT" abgespeicherten Szenen aufgerufen werden.
- Drücken Sie die Enter-Taste zum Speichern und Verlassen des Modus.

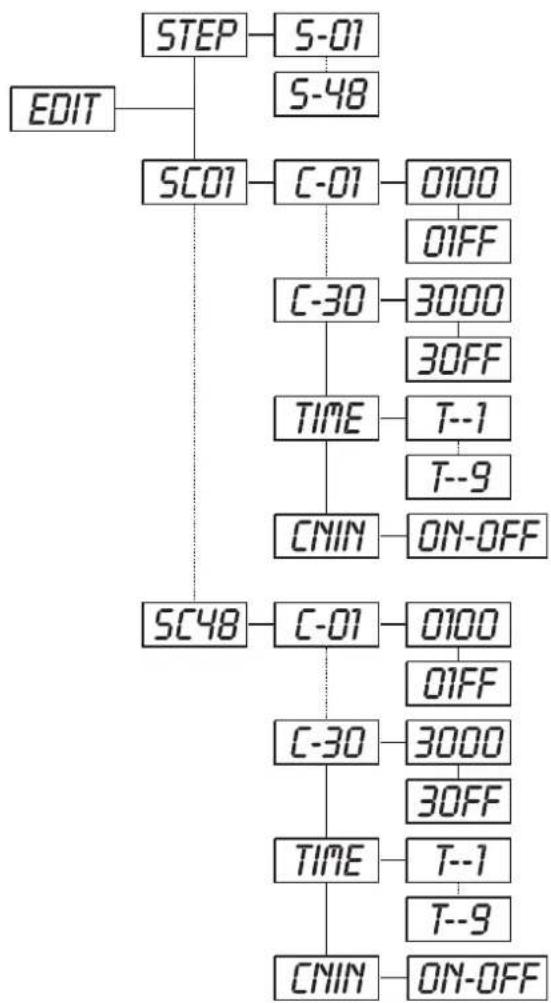

SC01 - Kanäle der einzelnen Szenen editieren
Mit dieser Funktion lässt sich das Programm editieren, das dann in Run aufgerufen werden kann.
a) Szenen editieren via Control Board
♦ Wählen Sie "SC01" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "SCXX", "X" steht für die zu editierende Szenennummer.
- Ändern Sie die Szenennummer durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "C-XX", "XX" steht für die Kanalnummer. Z. B. bedeutet "C-01", dass Sie Kanal 1 der ausgewählten Szene editieren.
♦ Wählen Sie die zu editierende Kanalnummer über die Up-Taste aus.
- Drücken Sie die Enter-Taste zur Eingabe der Änderungen am ausgewählten Kanal, das Gerät reagiert auf Ihre Eingabe. Auf dem Display erscheint der DMX-Wert des zu editierenden Kanals. Z. B. steht "11XX" für Kanal 11 der aktuellen Szene, der DMX-Wert ist XX, XX ist ein Zahlenwert im Bereich von "01-FF" (hexadezimal).
♦ Stellen Sie den gewünschten DMX-Wert über die Up/Down-Tasten ein.
- Drücken Sie die Enter-Taste um weitere Kanäle der Szene zu editieren.
◆Wiederholen Sie die o.g. Schritte, bis alle DMX-Werte der Kanäle von Szene 1 eingestellt sind.
♦ Sobald alle Kanäle fertig gestellt sind, blinkt auf dem Display "tIME".
- Drücken Sie die Enter-Taste, um die Step-Time einzustellen. Auf dem Display erscheint "t--X", "X" steht für die Step-Time, Wert "1-9". Z. B. bedeutet "t--2" dass die aktuelle Szene eine Step-Time von 2 Sekunden gespeichert ist.
♦Stellen Sie die gewünschte Zeit über die Up/Down-Tasten ein.
- Drücken Sie die Enter-Taste, um die editierte Szene abzuspeichern und das Display zeigt die nächste Szene automatisch an.
♦ Wiederholen Sie die o.g. Schritte, um weitere Szenen zu editieren; es lassen sich bis zu 48 Szenen edititieren und abspeichern. - Drücken Sie die Exit/Down-Taste, um den Modus zu verlassen. Sie können die Anzahl der editierten Szenen über "STEP" definieren und über "RUN" aufrufen.
b) Szenen editieren via externen Controller
◆Rufen Sie jetzt an Ihrem Controller die erste Szene auf.
♦ Wählen Sie "SC01" durch Drücken der Up-Taste.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "SC01".
- Drücken Sie die Enter-Taste, auf dem Display erscheint "C-01".
Deutsch
- Drücken Sie die Up-Taste bis auf dem Display "CNIN" erscheint.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "OFF".
- Drücken Sie die Up-Taste, auf dem Display erscheint "ON".
- Drücken Sie die Enter-Taste, auf dem Display erscheint "SC02". Die erste Szene wurde erfolgreich herunter geladen.
♦ Stellen Sie die Step-Time ein wie oben beschrieben.
♦ Rufen Sie jetzt an Ihrem Controller die zweite Szene auf.
♦ Wiederholen Sie die o.g. Schritte, bis alle gewünschten Szenen herunter geladen sind. - Drücken Sie die Exit/Down-Taste, um den Modus zu verlassen. Sie können die Anzahl der editierten Szenen über "STEP" definieren und über "RUN" aufrufen.
Fehlermeldungen
Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display "XXEr" erscheint, gibt es Fehler an einem oder mehreren Kanälen. "XX" steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position.
Wenn auf dem Display z. B. "03Er" erscheint, bedeutet dies einen Fehler an Kanal 3. Gibt es gleichzeitig einen Fehler an Kanal 1, 2 und 3 blinken die Fehlermeldungen "01Er", "02Er", "03Er" 5 Mal im Display, danach führt das Gerät einen Reset durch. Wenn die Fehlermeldungen nach dem Reset noch dreimal erscheinen, wird das Gerät prüfen ob mehr als 3 Fehler vorliegen. Wenn 3 Fehlermeldungen oder mehr vorliegen, arbeitet das Gerät nicht mehr fehlerfrei, wenn weniger als 3 Fehlermeldungen vorliegen arbeiten nur die Kanäle mit den Fehler nicht fehlerfrei.
01Er:
Fehler am Farbrad 1. Diese Fehlermeldung erscheint, wenn nach dem Reset magnetisch-indizierte Fehlfunktionen vorliegen (Photodiode defekt oder der Magnet fehlt) oder der Steppermotor defekt ist (oder dessen Treiber auf der Hauptplatine). Dabei befindet sich das Farbrad nach dem Reset nicht in der Vorgabeposition.
02Er:
Fehler am Farbrad 2. Diese Fehlermeldung erscheint, wenn nach dem Reset magnetisch-indizierte Fehlfunktionen vorliegen (Photodiode defekt oder der Magnet fehlt) oder der Steppermotor defekt ist (oder dessen Treiber auf der Hauptplatine). Dabei befindet sich das Farbrad nach dem Reset nicht in der Vorgabeposition.
REINIGUNG UND WARTUNG
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:
1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein.
3) Mechanisch bewegte Teile wie Achsen, Ösen u. Ä. dürfen keinerlei Verschleißspuren zeigen (z.B. Materialabrieb oder Beschädigungen) und dürfen sich nicht unwuchtig drehen.
4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben.
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
Deutsch
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
ACHTUNG!
Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer!
Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. Den Lüfter monatlich reinigen.
Die dichroitischen Farbfilter und die Innenlinsen sollten monatlich gereinigt werden.
Damit die Lager der rotierenden Teile gut funktionieren, müssen sie ca. alle 6 Monate geschmiert werden. Zum Ölen ist eine Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft.
Im Geräteinneren befinden sich außer der Lampe und der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Bitte beachten Sie auch die Hinweise unter "Lampeninstallation/Lampenwechsel".
Sicherungswechsel
Beim Ausfall der Lampe kann die Feinsicherung des Gerätes durchbrennen. Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).
Vorgehensweise:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
| Spannungsversorgung: 230 V AC, 50 Hz ~ | |
| Gesamtanschlusswert: 1300 W | |
| DMX-Steuerkanäle: 4 | |
| DMX 512-Anschluss: 3-pol. XLR | |
| Musiksteuerung: über eingebautes Mikrofon | |
| Farbrad 1: 5 Farben und weiß | |
| Farbrad 2: 4 Farben, Blackout und weiß | |
| Maße (LxBxH): 470 x 410 x 450 mm | |
| Gewicht: 18 kg | |
| Maximale Umgebungstemperatur T_a : 45°C | |
| Maximale Leuchtentemperatur im Beharrungszustand T_B : 100°C | |
| Mindestabstand zu enflammbaren Oberflächen: 0.5 m | |
| Mindestabstand zum angestrahlten Objekt: 0.5 m | |
| Sicherung: T 8 A, 250 V | |
| Zubehör: | |
| GE CP93 240V/1200W G-22 200h 3200K Best.-Nr. 88463000 | |
| OSRAM 64756 230V/1200W G-22 200h | Best.-Nr. 88463010 |
| Flügelbegrenzer für PCC-1200 | Best.-Nr. 51840980 |
| FUTURELIGHT EX-6/32 Controller | Best.-Nr. 51834046 |
| FUTURELIGHT CP-240 Controller | Best.-Nr. 51834265 |
| FUTURELIGHT CP-256/64 Controller 16bit | Best.-Nr. 51834288 |
| FUTURELIGHT CP-512/64 Controller 16bit | Best.-Nr. 51834295 |
| Wizard-512 USB DMX-Software + Interface | Best.-Nr. 51860102 |
| Wizard-1024 USB DMX-Software + Interface | Best.-Nr. 51860110 |
| FUTURELIGHT DES-3 Abschlusstecker 3-pol | Best.-Nr. 51834001 |
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 12.11.2007 ©
