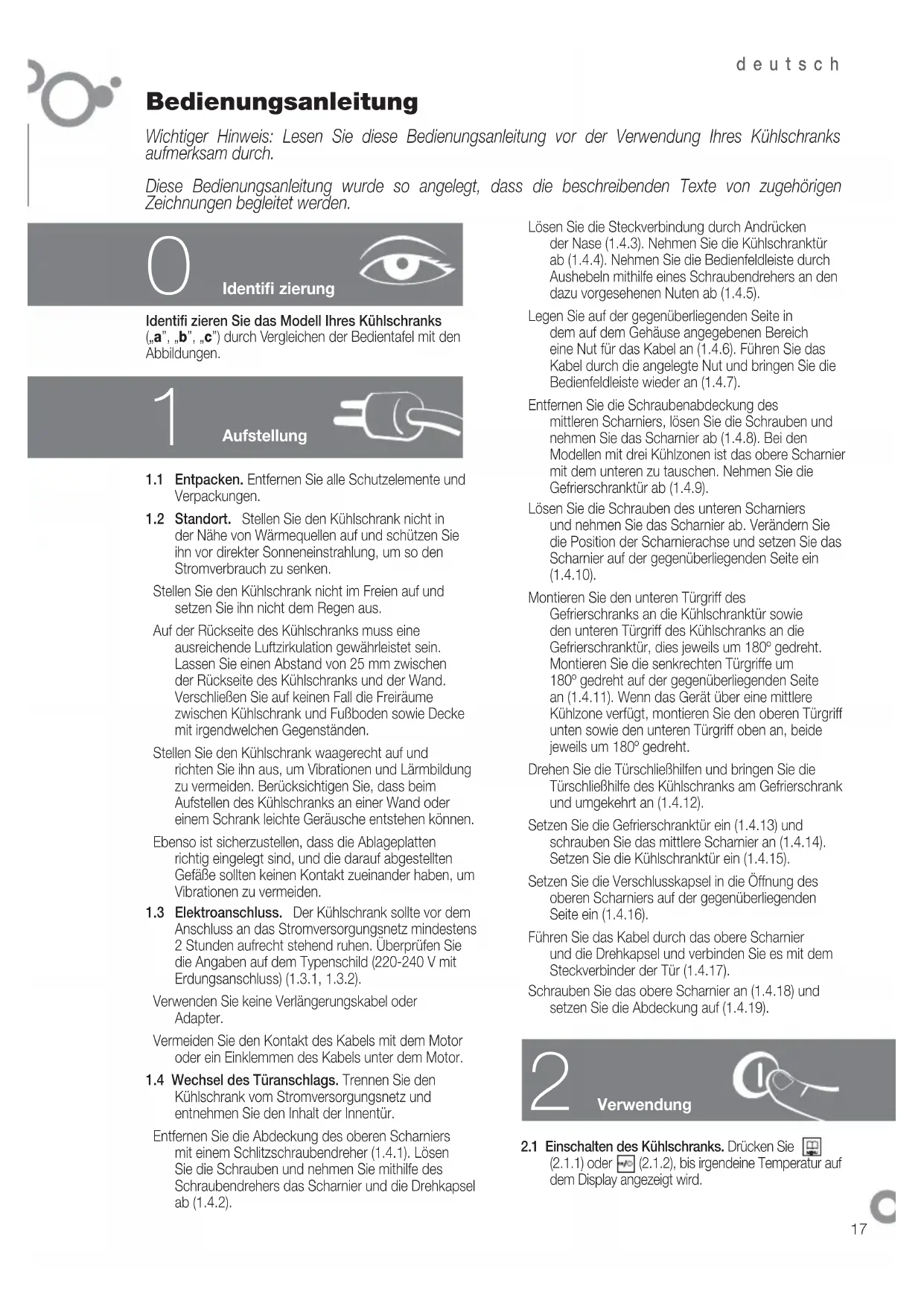

BEDIENUNGSANLEITUNG FFJ8865X FAGOR

Wichtiger Hinweis: Lesen Sie diese Bedienungsanleitung vor der Verwendung Ihres Kuhlschranks aufmerksam durch.

These Bedienungsanleitung wurde so angelegt, dass die beschreibenden Texte von zugehörigen Zeichnungen begleitet werden.

Identifi zierung

Identifi zieren Sie das Modell Ihres Kuhlschranks

(, a^ , b^ , c^ ) durch Vergleichen der Bedientafel mit den Abbildungen.

1

Aufstellung

1.1 Entpacken. Entfernen Sie alle Schutzelemente und Verpackungen.
1.2 Standort. Stellen Sie den Kühlschrank nicht in der Höhe von Wärmequellen auf und schützen Sieihn vor direkter Sonneneinstrahlung, um so den Stromverbrauch zu senken.

Stellen Sie den Kühlschrank nicht im Freien auf und setzen Sieihn nicht dem Regen aus.
Auf der Rückseite des Kühlschranks muss eine ausreichende Luftzirkulation gewährleistet sein. Lassen Sie einen Abstand von 25 mm zwischen der Rückseite des Kühlschranks und der Wand. Verschlieben Sie auf keinen Fall die Freiräume zwischen Kühlschrank und Fußboden sowie Decke mit irgendwelchen Gegenständen.
Stellen Sie den Kühlschrank waagerecht auf und richten Sieihn aus, um Vibrationen und Lärmbildung zu vermeiden. Berücksichtigten Sie, dass beim Aufstellen des Kühlschranks an einer Wand oder einem Schrank leichte Gerausche entstehen können.
Ebenso ist sicherzustellen, dass die Ablageplatten richtig eingelegt sind, und die darauf abgestellt den Gefäße sollen den keinem Kontakt zueinander haben, um Vibrationen zu vermeiden.
1.3 Elektroanschluss. Der Kühlschrank sollte vor dem Anschluss an das Stromversorgungsnetz mindestens 2 Stunden aufrecht stehend ruhen. Überprüfen Sie die Angaben auf dem Typenschild (220-240 V mit Erdungsanschluss) (1.3.1, 1.3.2).
Verwenden Sie keine Veränderungskabel oder Adapter.
Vermeiden Sie den Kontakt des Kabels mit dem Motor oder ein Einklemmen des Kabels unter dem Motor.
1.4 Wechsel des Turanschlags. Trennen Sie den Kühlschrank vom Stromversorgungsnetz und entnahmen Sie den Inhalt der Innertür.
Entfernen Sie die Abdeckung des oberen Scharniers mit einem Schlitzschraubendreher (1.4.1). Losen Sie die Schrauben und nehmen Sie mithilfe des Schraubendrehers das Scharnier und die Drehkapsel ab (1.4.2).

Lösen Sie die Steckverbindung durch Andrücken der Nase (1.4.3). Nehmen Sie die Kühlschranktür ab (1.4.4). Nehmen Sie die Bedienfeldleiste durch Aushebeln mithilfe eines Schraubendrehers an denazo vorgesehenen Nuten ab (1.4.5).
Legen Sie auf der gegenüberliegenden Seite in dem auf dem Gehäuse angegebenen Bereich eine Nut für das Kabel an (1.4.6). Führten Sie das Kabel durch die angelegte Nut und bringen Sie die Bedienfeldleiste wieder an (1.4.7).
Entfernen Sie die Schraubenabdeckung des mittleren Scharniers, lösen Sie die Schrauben undnehmen Sie das Scharnier ab (1.4.8). Bei den Modellen mit drei Kuhlzonen ist das obere Scharnier mit dem unteren zu tauschen. Nehmen Sie die Gefrierschranktur ab (1.4.9).
Lösen Sie die Schrauben des unteren Scharniers undnehmen Sie das Scharnier ab. Verändern Sie die Position der Schamierachse und setzen Sie das Scharnier auf der gegenüberliegenden Seite ein (1.4.10).
Montieren Sie den unteren Turgriff des Gefrierschranks an die Kühlschranktür sowie den unteren Turgriff des Kühlschranks an die Gefrierschranktür, dies jeweils um 180^ gedreht. Montieren Sie die senkrechten Turgriffe um 180^ gedreht auf der gegenüberliegenden Seite an (1.4.11). Wenn das Gerät über eine mittlere Kühlzone verfügt, montieren Sie den oberen Turgriff unter sowie den unteren Turgriff offen an, beiden jeweils um 180^ gedreht.
Drehen Sie die TurschlieBhilfen und bringen Sie die TurschlieBhilfe des Kuhlschranks am Gefrierschrank und umgekehrt an (1.4.12).
Setzen Sie die Gefrierschranktur ein (1.4.13) und schrauben Sie das mittlere Scharnier an (1.4.14). Setzen Sie die Kuhlschranktur ein (1.4.15).
Setzen Sie die Verschlusskapsel in die Öffnung des oberen Scharniers auf der gegenüberliegenden Seite ein (1.4.16).
Fuhren Sie das Kabel durch das obere Scharnier und die Drehkapsel und verbinden Sie es mit dem Steckverbinder der Tur (1.4.17).
Schauben Sie das obere Scharnier an (1.4.18) und setzen Sie die Abdeckung auf (1.4.19).

Verwendung

2.1 Einsatzalen des Kühlschranks. Drücken Sie (2.1.1) oder (2.1.2), bis irgendine Temperatur auf dem Display angezeigt wird.

2.2 Einstellung. Drücken Sie 5 Sekunden lang und es erschreiben die verschiedene Einstellungsmöglichkeiten (Sprache, Datum, Uhrzeit, Wammeldungen...) (2.2.1). Wahlen Sie die Einstellung, die Sie vornehmen wollen, durch Drücken von OK (2.2.2). Ändem Sie die Einstellung durch Drücken der Taste + order - (2.2.3). Bestätigten Sie mit OK (2.2.4). Sie verlassen das Menu, indem Sie 5 Sekunden lang die Taste drucken (2.2.5).
2.3 Auswahl des Kuhl- bzw. Gefrierbereichs. Bei den kombinierten Kuhlschranken arbeiten die Kuhlfacher, der Eisschrank und eine dritter Kuhlraum vollständig unabhängig voinander. Drucken Sie um das Kuhlfach auszuwahlen, bis es blinkt (2.3.1) und bestätigen Sie durch das Drucken von OK (2.3.2). Oder drucken Sie die Tasten zur Auswahl des Fachs (2.3.3).
2.4 Auswahl der Temperatur. Wenn die Temperaturanzeige blinkt,ändern Sie die Temperatur durch das Drucken der Tasten + oder - (2.4.1, 2.4.2). Bestätigen Sie über OK (2.4.3) oder durch das Drucken von (2.4.4). Die Temperatur des dritten Fachs kann in der gleichen Form verändert werden.

Die reelle Temperatur jeges Fachs kann durch das simultane Drücken der Taten+, — (2.4.5) gesehen werden oder indem die Taste des entsprechenden Fachs für 3 Sekunden gedrück gehalten wird (2.4.6). Die reelle Temperatur wird für eine Sekunden blinken und nach dieser Zeit wird wieder die gewählte Temperatur angezeigt.

Empfehlung: Die empfohlene Temperatur zur Aufbewährung von Lebensmitteln beträgt für den Kühlbereich 4 Grad und für den Gefrierbereich -19 Grad. Wenn Sie Lebensmittel einfrierten wollen, wird eine Temperatur von-24 Grad empfohlen.

Vergessen Sie nicht, dass die Temperatur im Innern des Kühlschranks von der Umgebungstemperatur, dem Standort und der Häufigkeit abhängt, mit der der Kühl-bzw. Gefrierschrank geöffnet wird.

2.5 Funktionen Kuhlschrank.

Schnellkuhl-Funktion: Bei dieser Funktion arbeitet der Kühlschrank 6 Stunden mit der niedrigsten Temperatur. Diese Funktion wird empfohlen, wenn große Mengen an Lebensmitteln in den Kühlschrank gegeben werden.

Zum Aktivieren und Deaktivieren: Wahlen Sie das Kuhlfach (2.3.1, 2.3.2). Drücken Sie bis auf der Anzeige gezeigt wird (2.5.1). Zur Bestätigung drücken Sie (2.5.2). Sie können auch die Taste des Kuhlfachs (2.3.3) und danach die Taste drucken, bis auf der Anzeige angezeigt wird (2.5.3) und danach drucken Sie zur Bestätigung (2.5.4).

Urlaubsschaltung: Die Uurlaubsschaltung ist besonderd dann von Nutzen, wenn der Kuhlschrank über einen längeren Zeitraum nicht genutzt wird, jedoch Lebensmittel im Gefrierschrank aufbewahr werden sollen. Bei dieser Funktion arbeitet Ihr Kuhlschrank mit einem sehr geringen Stromverbrauch und es entstehen keine unangenehmen Gerüche im Innern.

Hinweis: Hierbei muss die Kühlschranktür geschlossen sein.

Zum Ein- und Ausschalten der Funktion: Wahlen Sie den

Kuhlbereich (2.3.1, 2.3.2).

Drücken beis auf der Anzeige erscheint (2.5.5).Zur Bestätigung drucken Sie 2.5.6.Sie konnen auch die Taste des Kuhfachs 2.3.3 und danach die Taste drucken, bis auf der Anzeige angezeigt wird (2.5.7) und danach drucken Sie zur Bestätigung (2.5.8).

Ein-/Ausschalten des Kuhlschranks oder der mittleren Kuhlzone: Eine Modelle ermögenlich das Abschalten des Kuhlschranks oder der mittleren Kuhlzone. Wahlen Sie den Bereich (2.3.1, 2.3.2). Ändern Sie die Temperatur mithilfe der Tasten + und — bis keine Ziffer mehr auf dem Display angezeigt wird (2.5.9). Drücken Sie OK und der Bereich wird abgeschaffet (2.5.10).

2.6 Funktionen Gefrierschrank.

Schnellfrost-Funktion: Bei dieser Funktion arbeitet der Gefrierschrank 52 Stunden mit der niedrigsten Temperatur. Es wird empfohlen, diese Funktion 24 Stunden vor der Eingabe von groBen Lebensmittelmengen in den Gefrierschrank einzuschalten.

Zum Aktivieren und Deaktivieren: Wahlen Sie das Eisfach. Drücken Sie bis auf dem Display erscheint (2.6.1). Zur Bestätigung drucken Sie OK (2.6.2). Sie können auch die Taste des Eisfaches und danach drucken Sie die Taste, bis auf der Anzeige angezeigt wird (2.6.3) und zur Bestätigung drucken Sie OK (2.6.4).

Ein-/Ausschalten des Gefrierschanks: Wenn das Eisfach abgeschelt wird, werden gleichzeitig auch alle anderen Kuhllicher abgeschelt.

Wahlen Sie das Eisfach. Sie verändern die Temperatur über die Tasten +, bis keine Ziffer mehr auf dem Display angezeigt wird (2.6.5). Drücken Sie OK zur Bestätigung und zum Abschalten (2.6.6). Sie können auch die Taste für 3 Sekunden drucken (2.5.7).

2.7 Funktionen der mittleren Kuhlzone.

Das mittlere Fach des Kühlschrank kann folgende speziellen Funktionen ausführten:

Funktion Delikatessen: Sorgt für eineGLEICH bleibende Temperatur von 13^ Ideal fur die Aufbewährung von Kase, Wein, Wurstwaren, Schokolade...

Zum Ein- und Ausschalten der Funktion: Wahlen Sie die mittlere Kühlzone (2.3.1, 2.3.2). Drücken Sie , bis auf dem Display angezeigt wird (2.7.2). Bestätigen Sie mit OK

Funktion Frische Lebensmittel: Sorgt fur eine gleich bleibende Temperatur von -2 bis 3^ C. Ideal fur die Aufbewahrung von Fleisch, Fisch, Meeresfruchte...

Zum Ein- und Ausschalten der Funktion: Wahlen Sie die mittlere Kuhlzone (2.3.1, 2.3.2). Drucken Sie , bis auf dem Display angezeigt wird (2.7.3). Bestätigen Sie mit (2.7.4).

Funktion Eiskrem/Gefrierfach**: Sorgt fur eine gleich bleibende Temperatur von -14^ .Ideal fur die Aufbewährung von Eiskrem und bereits gefrorenen Lebensmitteln, die in Kurze verzehrt werden sollen.

Zum Ein- und Ausschalten der Funktion: Wahlen Sie die mittlere Kuhlzone (2.3.1, 2.3.2). Drücken Sie

bis auf dem Display angezeigt wird (2.7.5). Bestätigen Sie mit OK (2.7.6).

Hinweis: Dieser Kuhlbereich ist nicht für die Aufbewährung von Lebensmitteln über einen längeren Zeitraum geeignet.

2.8 Sperrfunktion. Mit dieser Funktion wird die Bedienung durch Kinder verhindert.

Drücken Sie für 3 Sekunden die Taste OK (2.8.1). Für die Entblockierung wiederholen Sie diesen Vorgang. Nach einer Minute, in der keine Taste gedrück wird, kann der Kühlschrank automatisch blockiert werden und es wird im Display angezeigt. Zum Deblockieren halten Sie irgendine Taste für 5 Sekunden gedrück (2.8.2).

2.9 Empfehlungen zur Benutzung.

• Offnen Sie die Turen nur so lange wie nötig und stellen Sie keine freißen oder warmen Lebensmittel in den Kühlschrank. So erreichen Sie eine effi zientere Nutzung Ihres Kühlschranks und vermeiden einen erhöhten Stromverbrauch.
• Wenn Sie einen Kühlschrank mit NoFrost-System besitzen, verdecken Sie auf keinen Fall die Luftungsgitter und halten Sie einen ausreichenden Freiraum zwischen den Lebensmitteln, um die Luftzirkulation zu erhögbehen.
• Stellen Sie keine Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten gefüllte Glasfl aschen in den Gefrierschrank, da diese platzen können.
  Bewahren Sie Lebensmittel in hermetisch dachten Behältern auf, um ein Austrocknen zu vermeiden.
• Essen Sie keine sehr kalten Lebensmittel oder Eiskrems, da sie Verbrennungen im Mundbereich verursachen können.

3

Wartung und Reinigung

3.1 Innenreinigung. Verwenden Sie einen Schwamm oder einen mit Bikarbonat-Wasser angefeuchteten Lappen für die Innenreinigung der Kuhl-Gefrier-Kombination, um Geruchsbildung zu verhindern.

In keinem Fall verwendet werden dürfen Dampfreinigungsgerate, Lösungsmittel oder Scheuerreinigungsmittel.

3.2 Außenreinigung. Verwenden Sie keine Dampfreinigungsgeräte zur Reinigung der Displays.
Das Gitter auf der Rückseite soll einmal jährlich mit einem Staubsauger gereinigt werden.
3.3 Reinigung der Zubehörteile. Sie sind nicht für die Reinigung in der Geschirrspulmaschine geeignet. Reinigen Sie sie per Hand mit einem Schwamm oder Lappen.
3.4 Austausch der Glubime. Falls die Glubime durchbrennt: Schalten Sie den Kühlschrank aus. Entfemen Sie die Abdeckung durch Andrücken der Nase (3.4.1, 3.4.3) oder durch Losen der Spannschraube (3.4.5, 3.4.6) und nehmen Sie die defekte Glubime hereaus (3.4.2, 3.4.4, 3.4.7). Ersetzen Sie diese durch eine Glubime des gleichen Typs mit

dem gleichen Gewinde, E14, 220-240 V, 15/25 W oder gemäß den Leuchtangaben.

3.5 Austausch des Karbonfi Iters. Der Kuhlschrank kann mit einem Karbonfi Iter versehen sein, der unangenehmte Gerüche bestimmter Lebensmittel absorbiert und Mikroorganismen (Pilze und Bakterien) aus der Luft fltert.

Der Filter gewährleistet über einen Zeitraum von 6 Monaten die vollständige Wirksamkeit seiner Eigenschaften. Nach thisem Zeitraum sollte der Filter durch einen neuen ersetzt werden. Der Einbauort ist vom Modell abhängig.

Drücken Sie die Nase an undnehmen Sie die Abdeckung ab (3.5.1, 3.5.3, 3.5.5). Nehmen Sie den Filter hereaus (3.5.2, 3.5.4, 3.5.6) und entfernen Sie die Versiegelungen (3.5.7). Setzen Sie den Filter wieder in seiner ursprünglichen Stellung ein.

Zum Einsatz den Filters: Drücken Sie 5 Sekunden lang, um zum Einstellungenmen zu gelangen (3.5.8). Drücken Sie mehrmals, bis auf dem Display erscheidt (3.5.9). Zur Bestätigung drücken (3.5.10). Verlassen Sie das Menu, indem Sie 5 Sekunden lang die Taste drucken (3.5.11).

Bewahren Sie verbrauchte Filter und Ersatzteile vor Kindem geschützt auf. Eine Einnahme von großeren Mengen an Filtermaterial kann gesundheitsschädigend sein.

Feuchten Sie den Filter nicht an, da er dadurch seine Eigenschaften verliert.

3.6 S.P.A. - salus per aquam (wahlweise)

Ihr Kühlschrank kann mit dem Feuchtigkeitsregler S.P.A. versehen werden, mit dem ein gleich bleibender Feuchtigkeitsgrad im Gemüsefach aufrechterhalten wird, um ein Austrocknen der Lebensmittel zu verhindern.

Der Feuchtigkeitsregler befindet sich an der Trennung des Gemüsefachs (3.6.1). Er besteht aus einem Behälter mit einem Gießbecher und einer Füllstandsanzeige. Wenn der Feuchtigkeitsregler S.P.A. Wasser besteht, sindt der Füllstand, bis er verdeckt ist. Entnahmen Sie das Gefäß (3.6.2) und fullen Sie damit den Behälter auf (3.6.3).

Es wird empfohlen, den Filter alle 2 Jahre auszutauschen (3.6.4).

4

Fehlerdiagnose

4.1 Tur offen. Wenn eine der Turen der Fächer geöffnet ist, kann ein Bildsymbol für eine offene Tur (4.1) angezeigt werden, das beim Schlieben der Tur verschwindet.

Wenn die Turlanger als 2 Minuten geöffnet bleibt, ertont ein Warnsignal und das Licht des Kuhlschranks schaltet sich ab. Das Warnsignal verstummt, sobald die Turl geschlossen wird.

4.2 Unzureichende Kuhlung im Gefrierschrank.

• Wenn die Temperatur im Gefrierschrank ungewöhnlich hoch ist, blinkt das Symbo

auf dem Display auf und es ertont gleichzeitig ein unterbrochenes akustisches Warnsignal. Schalten Sie die Schnellfrost-Funktion ein, um das akustische Warnsignal manuell abzuschalten (2.6.1, 2.6.2, 2.6.3, 2.6.4).

• Wenn Sie das Gerät zum ersten Mal einschalten, entscheidet das Symbol , es ertont jedoch kein Warningsignal.

4.3 Stromunterbrechung.

Wenn die Stromzufuhr unterbrochen ist, öffnen Sie die Turen des Kühlschranks so weniger wie möglich.

Funktion zum Hinweis eines Stromausfalls: Die Funktion zeigt an, wenn die Stromzufuhr unterbrochen wurde.

Zum Aktivieren und Deaktivieren: Drucken Sie für 5 Sekunden, um zur Konfizi guration zu gelangen (4.3.1). In der Folge drucken Sie verschiedene Male die Taste bis blinking (4.3.2). Drucken Sie zum Aktivieren (4.3.3) und verlassen Sie das Menu durch Drucken von für 5 Sekunden (4.3.4).

Nach die Stromzufuhr getrennt wurde, erscheint in der Textmeldung "HINWEIS ZUM STROMAUSFALL BESEITIGEN". Drücken Sie zum Deaktivieren (4.3.5).

4.4 Detektoren defekt.

Wenn eine defekte Sonde festgestellt wird, wechselt das Display in einen einen speziellen Anzeigemodus:

Sonde des Kuhlschranks defekt: Es blinkt (4.4.1).

Sonde des Eisschrank defekt: Es blinkt (4.4.2).

Sonde des mittleren Fachs defekt: Es blinkt (4.4.3).

Sonde des Verdunsters defekt: Es blinkt 3 (4.4.4).

Im Modus zur Anzeige von defekten Sonden kann keine der Optionen des Kühlschranks verändert werden.

4.5 Normale Geräusche des Kühlschranks

An Ihr dem Kühlschrank kann eine Reihe von Gerauschen entstehen, die bei Betrieb ganz normal sind und die kein Grund zur Beunruhigung sind.

• Das gasförmige Kühlmittel kann bei der Zirkulation im Kühlkreislauf ein sprudelndes Gerausch verursachen.
• Der Kompressor erzeugt ein Brummen bzw. leichtes Schlaggerausch, vor allem beim Anlaufen.
• Durch das Ausdehnene und Zusammenziehen der verarbeiteten Materialien konnen Geräuschte wie Knacken und Knistern entstehen.
  Die vom Lüfter des Gefrierschranks bewegte Luft kann ein schwaches Hintergrundgeräusch verursachen.

Versuchen Sie nicht, den Kühlschrank selbst zu reparieren. Rufen Sie den technischen Kundendienst.

5

Sicherheit

• Halten Sie die Luftungsgitter frei und unabgedeckt.

• Achten Sie darauf, dass der Kühlkeislauf nicht beschadigt wird.

• Verwenden Sie keine Elektrogeräte im Innern des Kühlschranks, es sei dann, diese werden vom Hersteller empfohlen.

• Verwenden Sie keine mechanischen Geräte und sonstigen Mittel zur Beschleunigung des Abtauvorgangs, die nicht vom Hersteller empfohlen werden.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten geeignet, oder die über keinerlei Erfahrung oder Kenntnisse im Umgang mit diesen Geräten verfügen. Es sei dann, der Umgang erfolgt im Beisein eines für ihre Sicherheit zuständigen Verantwortlichen oder sie wurden zuvor im Umgang mit diesen Geräten unterwiesen. Kinder sollen den Kühlschrank nur unter Aufsicht verwenden, um zu verhindern, dass sie mit dem Gerät speien.
• Wenn das Stromversorgungskabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder ähnlich qualifi ziertem Fachpersonal ausgetaucht werden, um Gefahrensituationen zu vermeiden.

Umwelt

Bei der Entwicklung theses Kuhlschranks wurde auf den Schutz und die Bewährung der Umwelt geachtet.

Dieser Kuhlschrank arbeitet mit dem Kuhlmittel R600A, das keine schädlichen Auswirkungen auf die Umwelt hat.

Schützen Sie die Umwelt. Verwenden Sie die für jeder Bereich entsprechend der bereitsigen Funktion empfohlenen Temperatures, um ihren Kühlschrank möglichst effektiv zu nutzen.

Schalten Sie den Kühlschrank aus oder verwenden Sie die Urlaubsschaltung, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht verwenden. So senken Sie den Stromverbrauch und sparen Energie.

Öffnen Sie die Türen nicht länger als notig, da ansonsten der Stromverbrauch ansteigt.

Entsorgung von elektrischen und elektronischen Geräten.

Das Symbol weist daraufhin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden har.

Bringen Sie ihren Kühlschrank zu einer speziellen Entsorgungsstelle.

Durch das Recycling von elektrischen Haushaltsgeräten werden negative Auswirkungen auf Gesundheit und Umwelt verhindert und Energie sowie Rohstoffe eingespart.

Für weitere Informationen wenden Sie sichitte an die ortlichen Behörden oder die Einrichtung, in der Sie den Kühlschrank erworben haben.

Waarschuwing: Dit compartment is nicht geschikt.
