BEDIENUNGSANLEITUNG 5CFT90 X FAGOR
DE BETRIEBSANLEITUNG
CS NAVOD K POUZITI
SK NAVOD NA POUZITIE
HU HASZNÁLATI UTMUTATO
Dekor-Dunstabzugshaube
Dekorativni odsavač
Dekoračný digestor
Disz paraelszivo
Designafzuigkap
Dekoracyjny okap
Eingriffe an Ihrem Gerat durren nur:
-von Ihrem Handler oder
- von einem sonstigen Fachmann und Vertragshändler der Marke durchgefuhrt werden.
Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrrem Gerät angebrachten Schild.
EN 6/ AFTER-SALES SERVICE
Eingriffe an Ihr hem Gerat durren nur:
-von Ihrem Handler oder
- von einem sonstigen Fachmann und Vertragshandler der Marke durchgefuhrt werden.
Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrrem Gerät angebrachten Schild.
EN 6/ AFTER-SALES SERVICE
Eingriffe an Ihrhem Gerat durren nur:
-von Ihrem Handler oder
- von einem sonstigen Fachmann und Vertragshandler der Marke durchgefuhrt werden.
Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrrem Gerät angebrachten Schld.
EN 6/ AFTER-SALES SERVICE
Da wir unsere Produkte ständig verbessern möhen, behalten wir uns das Recht vor, ihre technischen, Funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.
Wichtig: Bittte Ies
Bitte lesen Sie vor der Inbetriebnahme des Gerätes dieser Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.
INHALT
1/FURDENBENUTZER
- Sicherheitshinweise
Umweltschutz 69
Gerätebeschreibung 70
2 / INSTALLATION DES GERÄTS
Benutzung mit Abluftbetrieb 71
Benutzung mit Umluftbetrieb 71
Stromanschluss 72
Montage der Dunstabzugshaube 73
Montage des Kamins Abluft ins Freie 74 Umluft 75
3 / BENUTZUNG DES GERÄTS
- Beschreibung der Bedienelemente 76
4/ PFLEGE UND REINIGUNG DES GERÄTS
- Reinigung der Filterkassetten 77
Austausch des Kohlefilters 77 - Reinigung der Aussenfläche 78
Austausch der Lampe 78 - Pflege des Geräts 79
5/FUNKTIONSSTÖRUNGEN 80
6/KUNDENDIENST 81
DE 1/FURDENBENUTZER
Wichtig Piena Re
These Betriebsanleitung mit dem Gerät aufbewahren. Soltte das Gerät an eine andere Person verkauf oder veräussert werden, sicherehen, dass sie auch die Betriebsanleitung besteht. Vor der Installation und Benutzung des Geräts sollen folgende Ratschlüge zur Kenntnis genommen werden. Sie sind für die Sicherheit des Benutzers und anderer Personen verfasst worden.
SICHERHEITSHINWEISE
-Dieses Gerät ist für die Benutzung durch Privatpersonen in ihrem Haushalt konzipiert worden.
-Dieses Gerat muss von Erwachsenen benutzt werden.
Bitte darauf achten, dass Kinder es nicht berühren und als Spielzeug benutzen. Sich vergewissern, dass sie die Bedienelemente des Geräts nicht berühren.
-Das Gerät beim Empfang sofort auspacken oder auspacken setzen. Sein allgemeines Aussehen prufen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken, und ein Exemplar davon behalten.
-Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht für kauf-männische oder industrielle oder andere Zwecke als diejenigen benutzen, für die es konzipiert worden ist.
Die Merkmale these Gerats nicht verändern oder versuchen, sie zu verändern. Dies wurde eine ernste Gefahr für alle darstellen.
- Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden.
Die Dunstabzugshaube vor dem Reinigen oder der Pflege immer vom Stromnetz trennen.
-Bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer nicht mit Strom betriebener Geräte den Raum angemessen belüften. Dies, damit die Dunstabzugshaube keine Verbrennungsgase ansaugt.
-Es ist verboten, unter der Dunstab-zugshaube Gerichte zu flambieren oder die Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf steht (die angesaugten
Flammen konnten das Gerat beschädigen).
-Frittiervorgänge unter der Dunstab-zugshaube,müssen ständig überwacht werden.
Die auf sehr hohe Temperaturen aufgehalten Öle und Fette konnen Feuer fangen.
Die Häufigkeit der Reinigung und des Ersatzes der Filter einhalten. Die Ansammlung von Fettablagerungen kann einen Brand auslösen.
Der Betrieb über einer Brennstoff-Feuerstelle (Holz, Kohle, usw.) ist nicht zulässig.
-Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Gerats benutzten (Forderungen bezüglich der elektrischen Sicherheit).
-Bei der Sorge um die ständige Verbesserung unserer Produkte gehalten wir uns das Recht vor, ihre technischen, Funktionellen oder aesthetischen Merkmale im Zusammenhang mit der technischen Fortentwicklung zu ändern.
-Fur das spatere leichte Auffinden der Produktreferenzen des Gerats raten wir, sie auf der Seite "Kundendienst und Kundenbeziehungen" zu notieren.
(Auf dieser Seite wird auch erklärart, wo sie sich auf dem Gerät befinden.)
Achtung
In einer Kuche, die mit einem an einen Kamin angeschlossenen Gerat (z.B.: Ofen) beheizt wird, muss die Dunstabzugshaube als Umlufthaube installiert werden. Die Dunstabzugshaube darf nicht ohne die Filterkassetten benutzt werden.
Wenn die Dunstabzugshaube in der Kuche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, muss eine angemessene Belüfung des Raums vorgesehen werden.
1/ FÜR DEN BENUTZER
DE
UMWELTSCHUTZ
- Die Verpackungsmaterialien these Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfugung gestellten Containern und tragen Sie auf diese Weise zu ihrer Umweltschutz bei.
-
Ihr Gerät enthalt zahlreiche recyclingfähige Materialien. Es wurde deshalb mit dieser Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von ihrer Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. ihre Gemeindebehörden oder ihr Handler informieren Sie bisher über die zu ihrer Wohnort am nachsten liegenden Sammelstellen.
-
Wir danken Ihnen für ihren Beitrag zum Umweltschutz.
Achtung
Achtung Vor der er
Der Einbau muß von qualifizierten Installauren und Technikern vorgenommen werden.
DE 1/FURDENBENUTZER

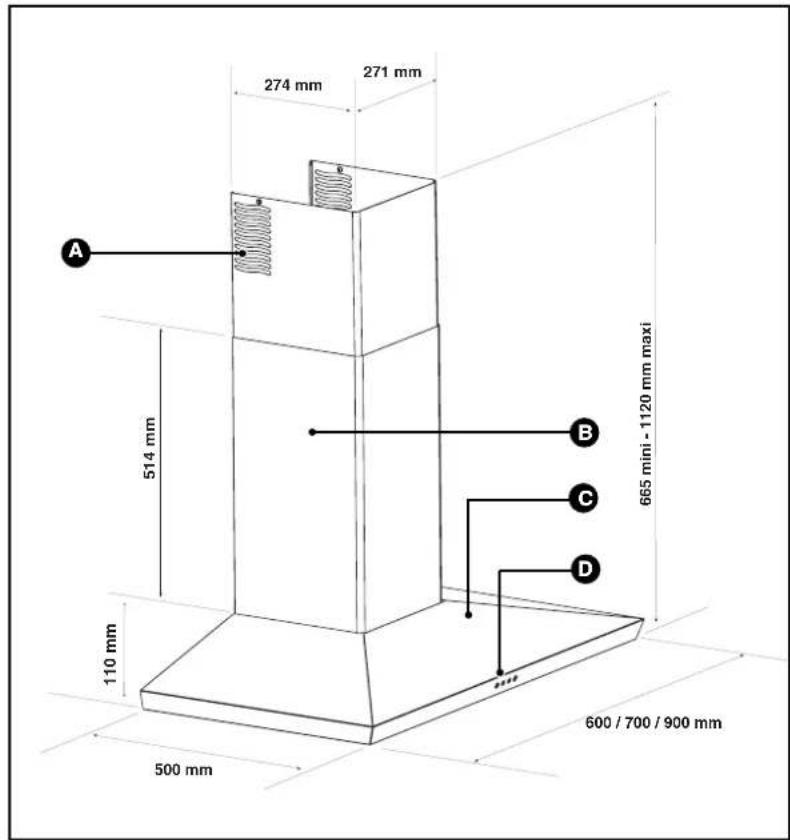

GERATEBESCHREIBUNG
Ansaugolfungen
Gehäuse
Kamin
Bedienelement
2 / INSTALLATION DES GERÄTS
DE
- Das Gerät muss während der Installation oder bei einem eventuellen Eingriff vom Stromnetz getrennt sein.
- Prüfen, dass die Netzspannung dem auf dem Geräteschild in der Dunstabzugshaube angegebenen Spannungswert entspricht.
- Wenn die Stromanlage der Wohnung fur den Anschluss des Gerats geändert werden muss, sich an einen qualifizierten Elektriker wenden.
- Wenn die Dunstabzugshaube im Abluftbetrieb betrieben wird, das Gerät an kein Abzugsrohr für Verbrennungsrach (Heizkessel, Kamin, usw. ...) oder an eine kontrollierte mechanische Belüfung ausschieden.
- Das Abzugsrohrarfie auch immer nicht in den Dachboden fuhren.
- Die Dunstabzugshaube zur Sicherheit in mindestens 70 cm Entfernung von einer elektrischen, Gas- oder gemischten Kochstelle installieren.
BENUTZUNG MIT ABLUFTBETRIEB
Bei vorhandenem Abzug ins Freie
(Abb. 1)
Die Dunstabzugshaube kann daran angeschlüssen werden vermittels eines emaillierten, aus Aluminium bestehenden, flexiblen oder aus unbrennbarem Material bestehenden Abzugsrohrs (Mindest-0 125 mm). Wenn das Rohr weniger als 125 mm Querschnitt hat, unbedingt in den Umluftbetrieb übergeben.
BENUTZUNG MIT UMLUFTBE-TRIEB
Wenn kein Abzug ins Freie vorhanden ist
(Abb. 2)
Alle unsere Geräte konnen auch im Umluftbetrieb betrieben werden.
In thisem Fall muss ein Aktivkohlefilter eingesetzt werden, das die Geriache zurückhalt.
(Siehe Kapitel 4: Austausch des Kohlefilters.)
DE 2/INSTALLATION DES GERÄTS
STROMANSCHLUSS
Bei der Installation und den Pflegevorgängen muss das Gerät vom Stromnetz abgetrennt werden, die Schmelzsicherungen müssen abgeschelt oder hersausgenommen werden. Der Stromanschluss wird hergestellt, bevordas Gerät in das Möbel eingeschoben wird. Prufen, ob:
- die Leistung der Installation ausreicht,
- die Versorgungsleitungen in gutem Zustand sind,
- der Drahtequerschnitt mit den Installationsregeln übereinstimmt.
Achtung
Dieses Gerät wird mit einem
Versorgungskabel H 05 VVF mit 3 Leitern mit 0.75mm^2 (Nulleiter, Phase und Erdung) gefelert. Es muss vermittels einer Normsteckdose IEC 60083 an ein Stromnetz mit 220 - 240 V einphasig angeschlossen werden, die auch nach der Installation gemäß Einbauregeln zugänglich bleiben muss.
Wir können im Fall eines Unfalls nach einer nicht vorhandenen oder nicht ordnungsgemassen Erdung nicht haftbar gemacht werden. Die Sicherung der Anlagen muss 10 oder 16 A betragen. Wenn das Anschlusskabel beschädigt ist, den Kundendienst rufen, um jegliche Gefahr auszuschlieben.
Achtung Wenn die:
Wenn die Stromanlage der Wohngung fur den Anschluss des Gerats eine Änderung erfordert, einen qualifizierten Elektriker heranziehen.
Achtung Wenn die I
Wenn die Dunstabzugshaube irgendeine Anomalie aufweist, das Gerät vom Stromtrennen oder die Schmelz-sicherung hersausnehmen, die der Anschlussleitung des Geräts entspricht.
2 / INSTALLATION DES GERÄTS
DE
MONTAGE DER DUNSTABZUGSHAUBE
Achtung
Die Installation muss die geltenden Bestimmungen für die Belüftung von Räumen einhalten. In Frankreich werden diese Regel in der DTU 61.1 des CSTB angegeben. Insbesonderearf die Abzugsluft nicht in eine Leitung geschickt werden, die für den Rauchabzug von Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden. Die Verwendung eines stillgelegten Abzugsohrs kann nur mit der Erlaubnis eines kompetenten Fachmanns erfolgen.
Der Abstand zwischen dem Kochfeld und dem niedrigsten Teil der Dunstabzugshaube muss 70~cm betragen. Wenn in der Betriebsanleitung des unter der Dunstabzugshaube installierten Kochfelds ein großerer Abstand als 70~cm vorgegeben ist, muss dies berücksichtigt werden.

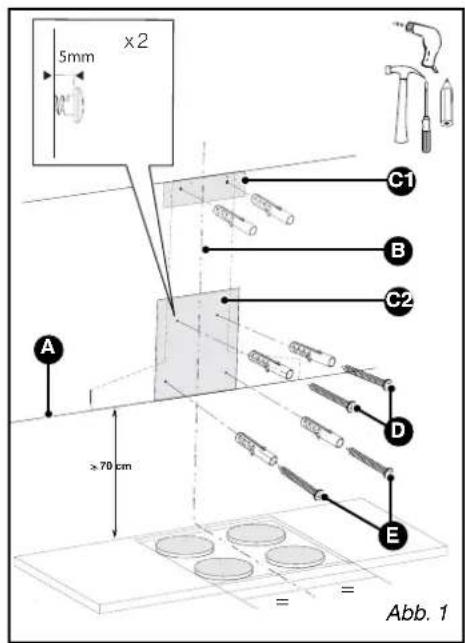

In mindestens 70 cm Abstand uber dem Kochfeld an der Wand einen waagerechten Strichziehen. (A/Abb.1).
-Einen vertikalen Strich (B/Abb.1) an der Wand mittig im Verhältnis zum Kochfeld und von der Decke bis zur Grenze des vorstehenden waagrechten Strichs (A) ziehen.
Die Bohrschablone nach der gestrichelten Linie schneiden, um 2 Teile zu erhalten, C1 und C2 (Abb. 1).
Die Schablone C2 (Abb. 1) an der Wand plazieren und den die Achse der Dunstab-zugshaube darstellenden Strich auf den vertikalen Strich legen (Abb. 1), der vorher gezeichnet worden war.
Die Schablone C1 (Abb. 1) gegen die Wand und im Anschlag gegen die Decke plazieren.
Die 6 Looher bohren. Die 6 Dubel einsetzen.

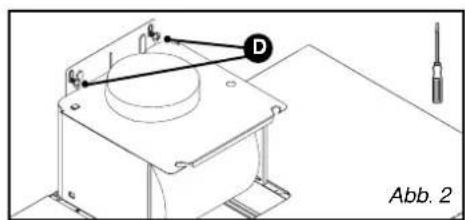

Die beiden Schraubeniben an der Dunstab-zugshaube einschrauben (D/Abb.1) und sie 5 mm uberstehen halten.
Die Dunstabzugshaube an den beiden Schrauben aufhängen. (D/Abb. 2).

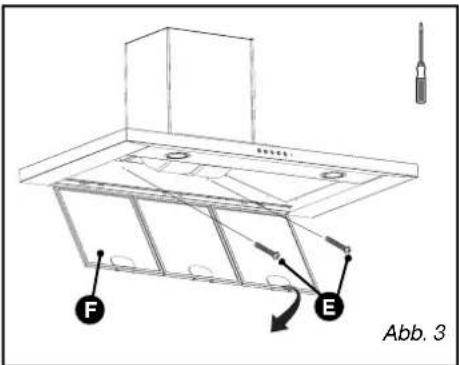

Die Filterkassetten herausnehmer (F/Abb. 3).
Die beiden Schrauben unter einschrauben (E/Abb.3).
Ratschlag Vor dem end
Vor dem endgültigen Festziehen der 4 Schrauben D und E das Niveau der
Dunstabzugshaube justieren.
DE 2 / INSTALLATION DES GERÄTS
- MONTAGE DES KAMINS
Abluft ins Freie
Die Metallhalterung des Kamins mit den beiden Schrauben an die Wand mit Stoss an der Decke befestigen (Abb. 1).
Die Rücklaufklappe auf den Motorausgang montieren (Abb. 2). Mit dieser Rücklaufklappe kann der Eintritt der von aussenCOMMenden Luft versPERT werden.
- Im Fall eines Rohrs mit 125 mm Querschnitt den gefelften Adapter benutzen (Abb.3).
Wenn das Außenrohr einen Durchmesser von unter 125 mm aufweist, muss die Dunstabzugshaube unbedingt im Umluftbetrieb angeschlossen werden.

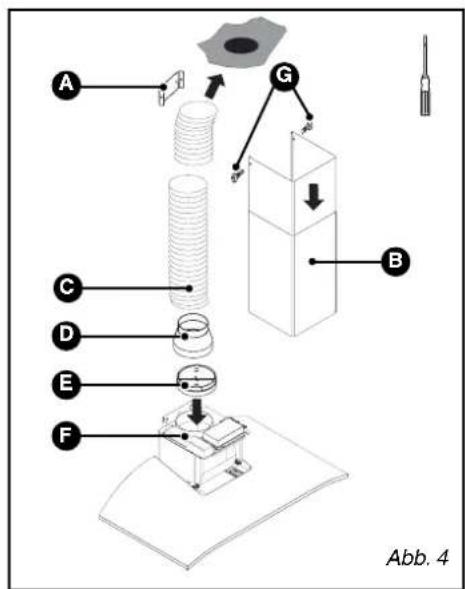

- Das Rohrende auf den Motorausgang schiben (Abb. 4).
- Den TeleskopkaminVBoreiten und damit die Ansaugolfungen sorgfaltig verstecken (Abb.4).
Die Kaminteile so welt wie möglich ineinander-schieben.
Den oberen Kaminteil (B/Abb. 4) mit den beiden Schrauben (G/Abb. 4) auf der Metallhalterung des Kamins befestigen.
Die Länge des Telekopkamins justieren, bzw. den unteren Teil herunterziehen und in den oberen Teil der Dunstabzugshaube einschieben.
A Kaminhalterung
Teleskopkamin
C Rohr
D Adapter
E Rücklaufventil
Motorausgang
Halteschraube des Kamins
2 / INSTALLATION DES GERÄTS
DE
Umluft
Die Rücklaufklappe entfernen (Abb.1).
-Mit den beiden Schrauben den Kunststoff-rauchablenker an der Wand mit Stoss an der Deckebefestigen (Abb.2).Darauf achten,den Ablenker im Verhältnis zum vertikalen Strich an der Wand zu zentrieren (Abb.2).
- Ein Ende des Rohres auf den Ablenker und das andere Ende auf den Motorausgang schiben (Abb. 3).
- Den KaminVBorbereiten und darauf achtendass die Ansaugolfnungen nach oben weisen, damit sie sightbar sind. (B/Abb.3).

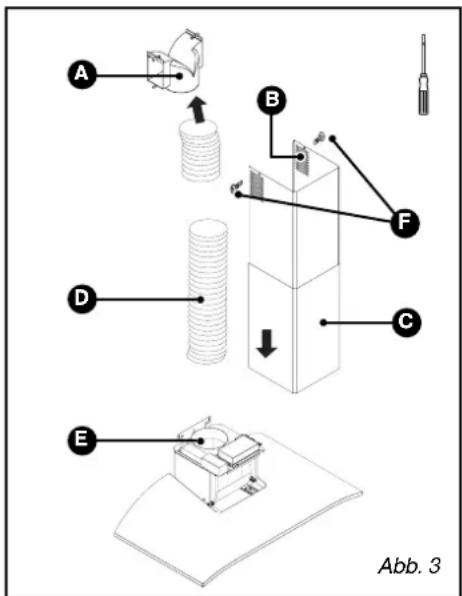

- Den oberen Teil des Kamins (C/Abb. 3) auf den Rauchablenker (A/Abb. 3) mit den beiden Schrauben (F/Abb. 3) befestigen.
Die Langle des Teleskopkamins anpassen, indem derunte Teil heruntergezogen und in den oberen Teil der Dunstabzugshaube eingeschoben wird.
A Rauchablenker
B Ansaugolfungen
Teleskopkamin
D Rohr
Motortrager
F Halteschraube des Kamins
Ratschlag
Wir empfehlen für die optimale Nutzung des Geräts den Anschluss an ein Rohr mit 150 mm Querschnitt (nicht mitgeliefert).
Möglichst weniger Winkelstücke und ein möglichst kurzes Rohr verwenden. Beim Abluftbetrieb der Dunstabzugshaube muss für ausreichende Frischluftzufuhr gesorgt werden, damit vermieden wird, den Raum unter Unterdruck zu setzen.
DE 3/BENUTZUNG DES GERÄTS

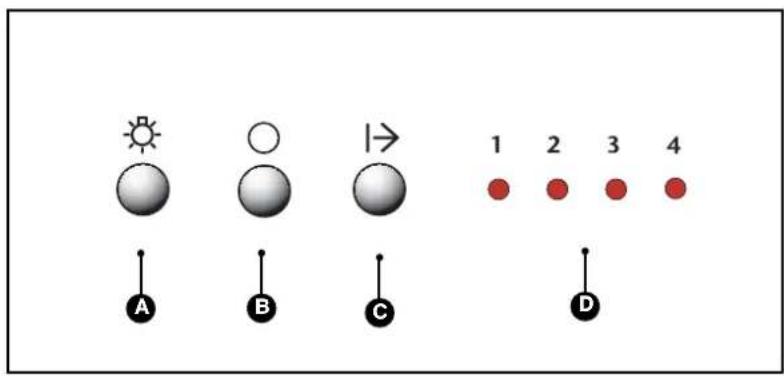

BESCHREIBUNG DER BEDIENELEMENTE
Elektronisches Modell mit 4 Drehzahlen
A Beleuchtung
Einschalten
B Ausschalten
Drehzahlen von 1 bis 4
4 / PFLEGE UND REINIGUNG DES GERÄTS
DE
Achtung
Das Gerät vor der Pflege und Reinigung vom Stromnetz abtrennen. Die regelmässige Pflege des Geräts ist eine Garantie für richtigen Betrieb, gute Leistung und Dauerhaftigkeit.
Achtung
Wenn die Anweisungen zur Reinigung des Geräts und der Filter nicht eingehalten werden, kann dies zu Bränden führen.itte die Pflegeanweisungen streng befolgen.
- REINIGUNG DER FILTERKASSETTEN
Sie müssen ca. alle 30 Betriebsstunden oder mindestens einmal im Monat gereinigt werden. Sie können im Geschirrspulier in senkrechter Position gereinigt werden.
Eine Bürste, heisses Wasser und ein sanfes Reinigungsmittel verwenden. Sie abspulen und sorgfältig abtrocknen, bevor sie wieder eingesetzt werden.

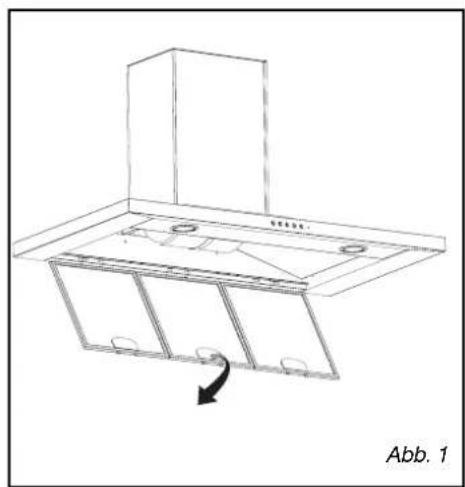

Ausbau der Filterkassette (Abb. 1)
- Den integrierten Griff der Filterkassette drehen.
Die Filterkassette nach unten kippen.
AUSTAUSCH DES KOHLEFILTERS (OPTION)
Ihn ca. alle 120 Betriebsstunden ersetzen.
Die Filterkassetten entfernen (Abb. 2).
- Das Kohlefilter auf die Filterkassette an der Innenseite der Dunstabzugshaube plazieren.
Die 2 Haltespindeln beidseitig der Filter-kassette einschieben.
- Diesen Vorgang bei allen Filterkassetten wiederholen.
DE 4 / PFLEGE UND REINIGUNG DES GERÄTS
- REINIGUNG DER AUSSENFLÄCHE
Für die Reinigung der Aussenfläche der Dunstabzugshaube Seifenwasser benutzen, aber keine Scheuercremes oder Scheuerschwämme.
AUSTAUSCH DER LAMPE
Achtung Vor jeder
Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigten des Überlastschalters.
Modell mit Halogenlampe
Die Leuchtblende entfernen (Abb. 1).
Die Halogenlampe G4-20W-12 V austauschen.
- Das Ensemble wieder einsetzen und damit die Vorgänge in umgekehrter Reihenfolge wiederholen.
4 / PFLEGE UND REINIGUNG DES GERÄTS
DE
Achtung Vor jeder
Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigten des Überlastschalters.
PFLEGE DES GERÄTS
| PFLEGE | WIE VORGEHEN | ZU VERWENDENDE PRODUKTE/ZUBEHÖR |
| Gehäuse und Zubehör | Niemals Metallkratzer, Scheuer-mittel oder zu harte Bürsten benutzen. | Für die Reinigung von Gehäuse und Leuchtblende ausschließlich handelsübliche in Wasser gelöste Reinigungsmittel, und dann mit klarem Wasser abspüssen und mit einem weichen Lappen trocknen. |
| Filterkassette | Dieses Filter bindet Fettdämpfe und Staubpartikel. Es ist ein wich-tiges Element zur Sicher-stellung eines wichtigen Teils der Wirksamkeit der Dunstabzugs-haube. Bei hartnäckigen Flecken eine nicht scheuernde Creme an-wen-den und dann mit klarem Wasser abspüssen. | Mit einem handelsüblichen Haushaltsprodukt, dann reichlich abspüssen und trocknen. Diese Reinigung kann im Geschirr-spü-ler in vertikaler Position erfolgen. (Nicht mit schmutzigem Geschirr oder mit Silberbesteck in Berührung bringen). |
| Aktivkohlefilter | Dieses Filter bindet die Gerüche und muss je nach Nutzungsgrad mindestens einzelmal jährlich gewechselt werden. Diese Filter beim Fachhändler bestellen (mit der Produkt-referenz auf dem Geräteschild im Inneren der Dunstabzugshaube), und das Datum des Austauschs notieren. |
Zur Erhaltung des Geräts empfehlen wir die Pflegeprodukte Clearit.
Die Erfahrung der Profis im Dienst der Privatpersonen
Clearit bietet professionelle Produkte und geeignete Lösungen fur die tagle Pflege von Haushaltsgeraten und Kuchen an.
Sie sind beim gewohnten Wiederverkaufer zu finden, ebenso wie ein ganzer Facher von Produktken, Zubehor und Betriebsmitteln.
DE 5/FUNKTIONSSTÖRUNGEN
| LösUNGENSYMBENZUSCHSPEZIFIKATION | |
| Die Dunstabzugshaube funktioniert nicht ... | Prüfen, ob: • kein Stromausfall vorliegt; • wirklich eine Drehzahl gewählt wurde. |
| Die Dunstabzugshaube zeigt ungenügende Leistung ... | Prüfen, ob: • die gewährte Motordrehzahl für die abgegebene Rauch- undampfmenge ausreicht; • die Kuche ausreichend beluftet ist, damit eine Luftzufuhr möglich ist; • das Kohlefilter nicht verbraucht ist (Dunstabzugshaube im Umluftbetrieb). |
| Die Dunstabzugshaube hat während des Betriebs abgeschlossen. | Prüfen, ob: • kein Stromausfall vorliegt; • die omnipolare Abschaltvorrichtung nicht ausgeschlossen hat. |
DE 6/KUNDENDIENST
Eingriffe an Ihrem Gerat durren nur:
-von Ihrem Handler oder
- von einem sonstigen Fachmann und Vertragshandler der Marke durchgefuhrt werden.
Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrrem Gerät angebrachten Schild.
