BEDIENUNGSANLEITUNG KDV20V00 BOSCH

BOSCH DE Gebrauchsanweisung

Internet: http://www.bosch-hausgeraete.de

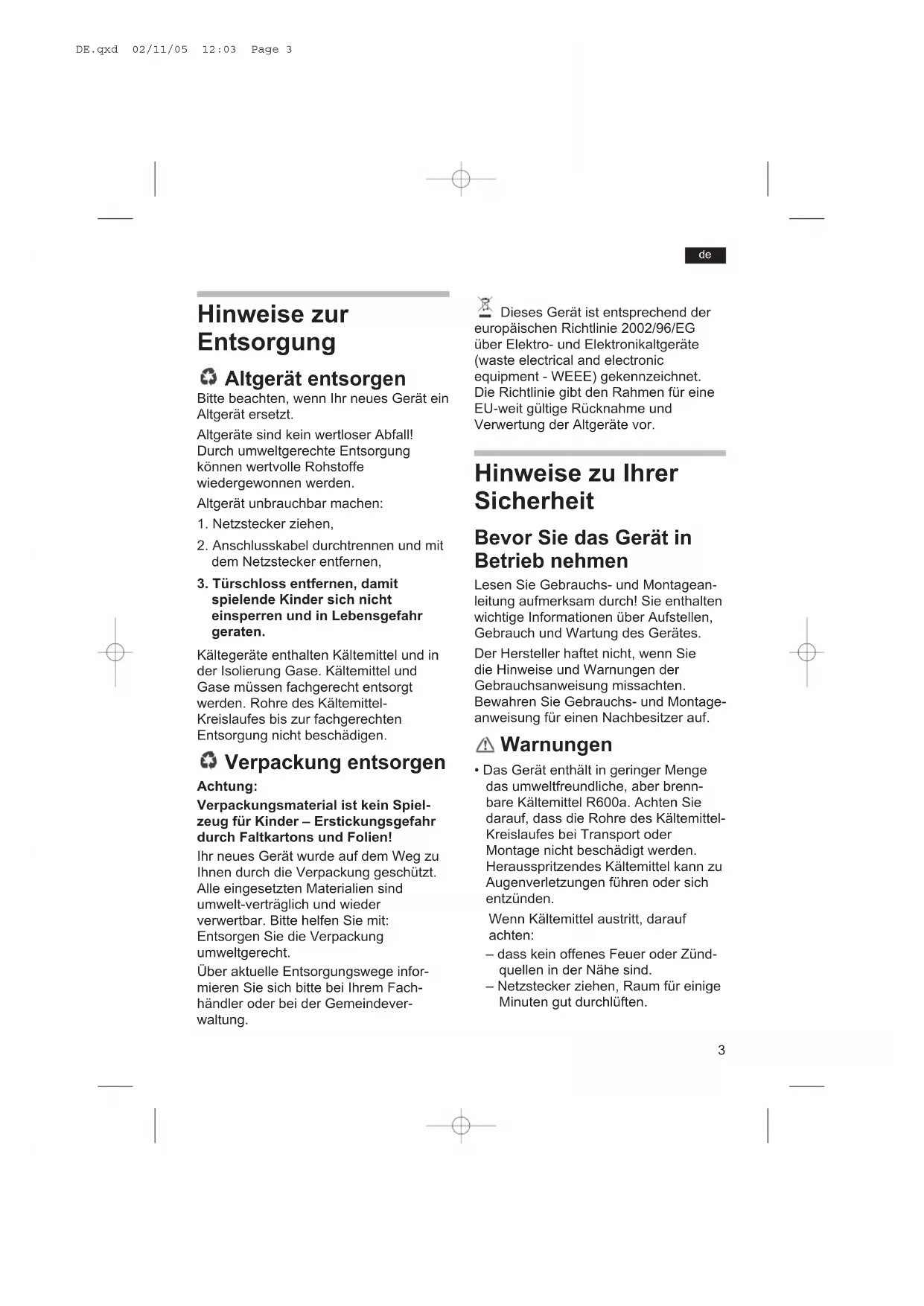

Bitte beachten, wenn Ihr neues Gerät ein

Altgeräte sind kein wertloser Abfall!

Durch umweltgerechte Entsorgung

können wertvolle Rohstoffe

wiedergewonnen werden.

Altgerät unbrauchbar machen:

1. Netzstecker ziehen,

2. Anschlusskabel durchtrennen und mit

dem Netzstecker entfernen,

3. Türschloss entfernen, damit

spielende Kinder sich nicht

einsperren und in Lebensgefahr

Kältegeräte enthalten Kältemittel und in

der Isolierung Gase. Kältemittel und

Gase müssen fachgerecht entsorgt

werden. Rohre des Kältemittel-

Kreislaufes bis zur fachgerechten

Entsorgung nicht beschädigen.

Verpackung entsorgen

Verpackungsmaterial ist kein Spiel-

zeug für Kinder – Erstickungsgefahr

durch Faltkartons und Folien!

Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt.

Alle eingesetzten Materialien sind

umwelt-verträglich und wieder

verwertbar. Bitte helfen Sie mit:

Entsorgen Sie die Verpackung

Über aktuelle Entsorgungswege infor-

mieren Sie sich bitte bei Ihrem Fach-

händler oder bei der Gemeindever-

Dieses Gerät ist entsprechend der

europäischen Richtlinie 2002/96/EG

über Elektro- und Elektronikaltgeräte

(waste electrical and electronic

equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine

EU-weit gültige Rücknahme und

Verwertung der Altgeräte vor.

Bevor Sie das Gerät in

Lesen Sie Gebrauchs- und Montagean-

leitung aufmerksam durch! Sie enthalten

wichtige Informationen über Aufstellen,

Gebrauch und Wartung des Gerätes.

Der Hersteller haftet nicht, wenn Sie

die Hinweise und Warnungen der

Gebrauchsanweisung missachten.

Bewahren Sie Gebrauchs- und Montage-

anweisung für einen Nachbesitzer auf.

• Das Gerät enthält in geringer Menge

das umweltfreundliche, aber brenn-

bare Kältemittel R600a. Achten Sie

darauf, dass die Rohre des Kältemittel-

Kreislaufes bei Transport oder

Montage nicht beschädigt werden.

Herausspritzendes Kältemittel kann zu

Augenverletzungen führen oder sich

Wenn Kältemittel austritt, darauf

– dass kein offenes Feuer oder Zünd-

quellen in der Nähe sind.

– Netzstecker ziehen, Raum für einige

Minuten gut durchlüften.

DE.qxd 02/11/05 12:03 Page 34

• Je mehr Kältemittel in einem Gerät ist,

umso größer muss der Raum sein,

in dem das Gerät steht. In zu kleinen

Räumen kann bei einem Leck ein

brennbares Gas-Luft-Gemisch ent-

• Pro 8 g Kältemittel muss der Raum

Menge des Kältemittels Ihres Gerätes

steht auf dem Typschild im Inneren

– Augen ausspülen und Arzt aufsuchen.

– Zündfunken und offenes Feuer vom

– Netzstecker ziehen, Raum einige

• In folgenden Fällen Netzstecker

ziehen oder Sicherung ausschalten

Am Netzstecker ziehen, nicht am An-

• Beschädigte oder defekte Geräte nicht

in Betrieb nehmen. Im Zweifelsfall

beim Händler erkundigen.

• Nie elektrische Geräte innerhalb des

Gerätes verwenden (z. B. Heizgeräte,

elektrische Eisbereiter usw.)

• Keine Produkte mit brennbaren Trei-

bgasen (z. B. Spraydosen) und keine

explosiven Stoffe lagern -

• Das Gerät ist kein Spielzeug für Kinder!

• Nie das Gerät mit einem Dampfreini-

gungsgerät abtauen oder reinigen!

Der Dampf kann an elektrische Teile

gelangen und einen Kurzschluss oder

einen Stromschlag auslösen.

Beim Gebrauch beachten

• Be- und Entlüftungsöffnungen niemals

abdecken oder zustellen!

• Nur Fachkräfte dürfen Reparaturen

durchführen. Unsachgemäße Repara-

turen können den Benutzer erheblich

• Sockel, Auszüge, Türen usw. nicht als

Trittbrett oder zum Abstützen miss-

• Hochprozentigen Alkohol nur dicht

verschlossen und stehend lagern.

• Bei Gerät mit Türschloss: Schlüssel

außer Reichweite von Kindern aufbe-

• Kunststoff-Teile und Türdichtung nicht

mit Öl oder Fett verschmutzen. Kunst-

stoff-Teile und Türdichtung werden

• Im Gefrierraum keine Flüssigkeiten in

Flaschen und Dosen lagern (besonders

kohlensäurehaltige Getränke).

Flaschen und Dosen platzen!

• Eis am Stiel und Eiswürfel nicht sofort

vom Gefrierraum in den Mund nehmen.

Gefrierverbrennungsgefahr durch

sehr tiefe Temperatur!

• Gefriergut nicht mit nassen Händen

berühren. Die Hände können daran

• Reifschicht und festgefrorenes Gefrier-

gut nicht mit Messer oder spitzem

Gegenstand abschaben. Sie könnten

damit die Kältemittelrohre

beschädigen. Herausspritzendes

Kältemittel kann sich entzünden oder

zu Augenverletzungen führen.

• Zum Beschleunigen des

Abtauvorgangs nur vom Hersteller

empfohlene Mittel benutzen.

DE.qxd 02/11/05 12:03 Page 45

• Die Lüftungsschlitze in der

Kühlschrankstruktur dürfen nicht

• Zur Beschleunigung des

Abtauvorgangs dürfen nur

mechanische Hilfsmittel oder andere

Mittel verwendet werden, die vom

Hersteller empfohlen werden.

• Achten Sie darauf, dass der

Kühlkreislauf nicht beschädigt wird.

• Für den Kühl-/Gefrierschrank nur die

vom Hersteller empfohlenen internen

elektrischen Komponenten

Das Gerät eignet sich

• zum Kühlen und Gefrieren von

Das Gerät ist für die Verwendung im

Beim gewerblichen Einsatz gelten die

entsprechenden Normen und

Das Gerät ist funkentstört nach EU-

Richtlinie 89/336/EEC.

Der Kältekreislauf ist auf Dichtheit geprüft.

Dieses Erzeugnis entspricht den

einschlägigen Sicherheitsbestimmungen

für Elektrogeräte (EN 60335/2/24).

Detailabweichungen – insbesondere bei

Ausstattungsmerkmalen – je nach

2 Temperaturwähler und Innen-

8 Belüftungsgitter im Sockel

22 Gefrierschalter (Bild E)

Vor der ersten Inbetriebnahme den

Innenraum des Gerätes reinigen

Die Steckdose sollte frei zugänglich

sein. Das Gerät an 220–240 V/50 Hz

Wechselstrom über eine vorschriftsmäßig

installierte Steckdose anschließen. Die

Steckdose muss mit einer 10-A-

Sicherung oder höher abgesichert sein.

Bei Geräten, die in nicht-europäischen

Ländern betrieben werden, ist auf dem

Typschild zu überprüfen, ob die ange-

gebene Spannung und Stromart mit

den Werten Ihres Stromnetzes über-

einstimmt. Das Typschild befindet

sich im Gerät links unten. Ein

eventuell notwendiger Austausch der

Netzanschlussleitung darf nur durch

einen Fachmann erfolgen.

Vor der ersten Inbetriebnahme den

Innenraum reinigen (siehe Reinigen).

Temperaturwähler (Bild E) aus der

„O"-Stellung herausdrehen. Das

Gerät beginnt zu kühlen.

Sollte sich nach dem Schließen des

Gefrierabteils die Tür nicht sofort wieder

öffnen lassen, warten Sie bitte zwei bis

drei Minuten, bis sich der entstandene

Unterdruck ausgeglichen hat.

Temperatur einstellen

Die temperaturen in den beiden Räumen

können Sie zentral über den

Temperaturwähler (Bild E) einstellen.

Höhere Ziffern ergeben in beiden

Räumen tiefere Temperaturen.

Die Klimaklasse steht auf dem

Typenschild (Bild !!!0). Sie gibt an,

innerhalb welcher Raumtemperaturen

das Gerät betrieben werden kann.

Klimaklasse zulässige Raum-

SN +10 °C bis 32 °C N ST T Belüftung

Bild R Die Luft an der Rückwand des Geräts

erwärmt sich. Die erwärmte Luft muss

ungehindert abziehen können. Die

Kühlmaschine muss sonst mehr leisten.

Dies erhöht den Stromverbrauch.

Entlüftungsöffnungen abdecken oder

Die Angaben zum Nutzinhalt finden Sie

in Ihrem Gerät auf dem Typenschild.

Nach dem Aufstellen des Gerätes sollte

Std. warten, bis das Gerät

in Betrieb genommen wird. Während des

Transports kann es vorkommen, dass

sich das im Verdichter enthaltene Öl im

Kältesystem verlagert.

DE.qxd 02/11/05 12:03 Page 6

Die Traggitter im Kühlraum können bei

Bedarf umgesetzt werden. Zum

Umsetzen Traggitter nach vorne ziehen,

absenken und an gewünschter Stelle

Zum Lagern von Flaschen kann das

Traggitter schräg eingesetzt werden.

Die Absteller in der Innentür können

zum Reinigen abgenommen werden

• Warme Speisen und Getränke

außerhalb des Gerätes abkühlen

• Lebensmittel möglichst verpackt oder

gut abgedeckt einordnen.

• Öl und Fett nicht mit den

Kunststoffteilen und der Türdichtung in

Berührung bringen (diese könnten

sonst porös werden).

• Im Gerät keine explosiblen Stoffe

• Hochprozentigen Alkohol nur

verschlossen, stehend lagern.

• Im Kühlraum befinden sich die

kältesten Bereiche an der Rückwand

und über der untersten Ablage.

Bei Temperaturwähler- Stellung „O” ist

die Kühlung abgeschaltet, von „1” an

nimmt die Kühlung zu.

Wir empfehlen eine mittlere

Einstellung (ca. „2-3”).

Zum Eingefrieren frischer Lebensmittel

Temperaturwähler auf „3” drehen (siehe

auch „Lebensmittel gefrieren").

Sinkt die Temperatur des Raumes in

dem das Gerät steht unter + 18ºC ab, ist

der Wippschalter einzuschalten (rote

Markierung wird sichtbar) Bild (E/22).

Wenn Sie dies tun, brennt die

Kühlschrankbeleuchtung ständig mit

geminderter Leistung. Dies bewirkt, dass

die für die Langzeitlagerung

erforderliche Temperatur im Gefrierteil

Temperaturwähler (Bild E) auf „O"-

Stellung drehen, damit ist die Kühlung

des gesamten Gerätes ausgeschaltet.

Wenn das Gerät längere Zeit nicht

benutzt wird, Netzstecker ziehen, Gerät

abtauen und reinigen. Türen offen

eingefrieren, lagern

Tiefkühlkost beachten

• Achten Sie auf die Verpackung, sie

sollte nicht beschädigt sein.

• Das Haltbarkeitsdatum darf nicht

• Die Temperaturanzeige von der

Verkaufstruhe sollte -18º C oder kälter

• Tiefkühlkost ganz zum Schluß

einkaufen und gut eingepackt in

Zeitungspapier oder in einer

Kühltasche schnell nach Hause

transportieren und in das Gefrierabteil

Lebensmittel verpacken

Werden Lebensmittel selbst eingefroren,

nur frische einwandfreie Lebensmittel

verwenden. Die Lebensmittel luftdicht

verpacken, damit sie nicht ihren

Geschmack verlieren oder austrocknen.

Zum Verpacken geeignet sind:

Kunststoff-Folien, Schlauchfolien aus

Polyäthylen, Alu-Folien und

Gefrierdosen. Diese Produkte finden Sie

Cellophan, Müllbeutel und gebrauchte

Die Lebensmittel in die Verpackung

einlegen, Luft völlig herausdrücken und

Packung dicht verschließen.

Bild Q Im Gefrierabteil (A),

Lebensmittel einfrieren, lagern und

Auf den Traggittern (3),

von oben nach unten Backwaren,

fertige Speisen, Molkereiprodukte.

Im Fleischbehälter (4),

Auf der untersten Ablage (6),

In der Gemüseschale (7),

Gemüse, Obst, Salat.

In der Tür in den Behältern (9),

Tuben und kleine Dosen.

In den Abstellern (10),

Kältezonen im Kühlraum

Durch die Luftzirkulation im Kühlraum

entstehen Zonen unterschiedlicher

Die Zone für empfindliche Lebensmittel

ist je nach Modell, ganz unten zwischen

dem seitlichen eingeprägten Pfeil und

der darunter liegenden Glasablage

(Bild !1/1 und 2) oder zwischen den

beiden Pfeilen (Bild !2/1 und 2)

Ideal zum Lagern von Fleisch, Fisch,

Wurst, Salatmischungen usw.

DE.qxd 02/11/05 12:03 Page 89

Bereits gefrorene Lebensmittel dürfen

nicht mit den frisch einzufrierenden

Lebensmitteln in Berührung kommen.

Sinkt die Temperatur des Raumes in

dem das Gerät steht unter +18ºC ab, ist

der Wippschalter einzuschalten (rote

Markierung wird sichtbar) Bild (E/22).

Wenn Sie dies tun, brennt die

Kühlschrankbeleuchtung ständig mit

geminderter Leistung. Dies bewirkt, dass

die für die Langzeitlagerung

erforderliche Temperatur im Gefrierteil

Um Qualitätsminderungen des

Gefriergutes zu vermeiden, ist es

wichtig, daß die zulässige Lagerdauer

nicht überschritten wird. Die Lagerdauer

richtet sich nach der Art der

Bei -18ºC können Fisch, Wurst, fertige

Speisen und Backwaren bis zu 2

Monate, Käse, Geflügel, Fleisch bis zu 4

Monate und Gemüse und Obst bis zu 6

Monate gelagert werden.

Auftauen von Gefriergut

Je nach Art und Verwendungszweck

kann zwischen folgenden Möglichkeiten

im elektrischen Backofen,

mit/ohne Heißluftventilator,

im Mikrowellengerät.

Zum Verschließen eignen sich:

Gummiringe, Kunststoffklipse, Bindfäden,

kältebeständige Klebebänder oder

ähnliches. Beutel und Schlauchfolien

aus Polyäthylen können mit einem

Folienschweißgerät verschweißt werden.

Vor dem Einlegen in das Gefrierteil, den

lnhalt der Gefrierpakete kennzeichnen

und mit dem Einlegedatum versehen.

Angaben über das max.

Gefriervermögen nach aktueller Norm

finden Sie auf dem Typschild.

Die maximale Gefrierkapazität für

frische Lebensmittel innerhalb von 24

Stunden (die auf den Gefrierrosten

verteilt liegen) ist auf dem

Typenschild (in kg/24 Std)

angegeben. Siehe Abbildung !0.

Lebensmittel sollen möglichst schnell bis

zum Kern durchgefroren werden. Damit

Vitamine, Nährwerte, Aussehen und

Geschmack erhalten bleiben, max.

Gefriervermögen nicht überschreiten.

Beim Eingefrieren in den Gefriergut-

schalen verringert sich das max. Gefrier-

vermögen geringfügig.

Temperaturwähler zum

Gefrieren einstellen und

Gefrierschalter einschalten

Beim Einlegen frischer re den

Temperaturwähler auf eine mittlere

Einstellung (ca. „3”) drehen. Bei dieser

Einstellung können bis zu 2,5 kg

Lebensmittel gefroren werden. Bei

größeren Mengen zusätzlich den

Gefrierschalter (bild E/22) betätigen

(Wippschalter drücken -rote Markierung

wird sichtbar). Ca. 24 Stunden nach

dem Einlegen der Lebensmittel ist der

Gefriervorgang beendet, der

Gefrierschalter kann wieder

ausgeschalter werden.

DE.qxd 02/11/05 12:03 Page 910

An- und aufgetautes Gefriergut kann

erneut eingefroren werden, wenn Fleisch

und Fisch nicht länger als einen Tag,

anderes Gefriergut nicht länger als drei

Tage über 3º C angestiegen ist.

Andernfalls, wenn Geschmack, Geruch

und Aussehen unverändert sind, durch

Kochen, Braten oder zu einem

Fertiggericht weiter-verarbeiten und

erneut eingefrieren.

Die max. Lagerdauer nicht mehr voll

Bild U Stellen Sie die zu 3/4 mit Wasser gefüllte

Eisschale auf den Boden des

Gefrierabteiles. Die gefrorenen

Eiswürfel lassen sich durch Verwinden

der Eisschale leicht lösen.

Der Kühlraum taut vollautomatisch ab.

Das Tauwasser wird in die

Tauwasserablaufrinne (Bild I/7)

aufgefangen, zur Kühlmaschine geleitet

und dort verdunstet. Ablaufrinne und

Ablaufloch (bild I/19) stets sauber

halten damit das Tauwasser ungehindert

Das Gefrierabteil (Bild Q/A) taut nicht

automatisch ab, da die gefrorenen

Lebensmittel nicht antauen dürfen.

Die Reif- oder Eisschicht verschlechtert

die Kälteabgabe an das Gefriergut und

läßt den Stromverbrauch ansteigen.

Reifschicht abschaben

Zum Entfernen der Reifschicht einen

Reifschaber verwenden.

Das Gefrierabteil darf auf keinen Fall

beschädigt werden, deshalb keine

spitzen oder scharfkantigen

Metallgegenstände verwenden.

Wenn das Gefrierabteil stark vereist ist

sollte es abgetaut werden.

Wenn noch Gefriergut im Gerät lagert,

ist ca. 4 Stunden vor dem Abtauen der

Gefrierschalter Bild E/22 einzuschalten,

damit die Lebensmittel eine sehr tiefe

Temperatur erreichen. Danach die

Gefriergutschalen mit den

Lebensmittleln herausnehmen.

Gehen Sie wie folgt vor:

• Gefriergut entnehmen, in

Zeitungspapier wickeln und an einem

• Temperaturwähler (Bild Q/2) auf „O”

drehen oder Netzstecker ziehen.

Darauf achten, daß kein Tauwasser in

den Temperaturwähler gelangt.

• Tür offen lassen, Tauwasser mit Tuch

oder Schwamm aufwischen.

• Gefrierabteil trockenreiben, Gerät

wieder einschalten und Gefriergut

Vorsicht bei Verwendung von

Abtausprays, diese können explosible

Gase bilden, kunststoffschädigende

Lösungs- oder Treibmittel enthalten oder

gesundheitschädlich sein. Achten Sie

auf die Herstellerangaben.

DE.qxd 02/11/05 12:03 Page 1011

• Gerät in einem kühlen gut belüftbaren

Raum aufstellen, vor direkter

Sonnenbestrahlung schützen und

nicht im Bereich einer Wärmequelle

(Heizkörper etc) anordnen.

• Warme Speisen erst nach dem

Abkühlen in das Gerät geben.

• Zum Auftauen Gefrierwaren in den

Kühlraum legen. Sie nutzen damit die

kälte, die in der Gefrierware steckt, zur

Kühlung der Lebensmittel im

• Gefrierabteil bei Eisbildung abtauen.

Eine dicke Eisschicht verschlechtert

die Kälteabgabe an das Gefriergut und

läßt den Stromverbrauch ansteigen.

• Zum Be- oder Entladen, Gerätetür so

kurz wie möglich öffnen.

Vor dem Reinigen grundsätzlich Netz-

stecker ziehen bzw. Sicherung

abschalten oder herausschrauben.

Zur Reinigung des gesamten Gerätes

außer der Türdichtung eignet sich

lauwarmes Wasser mit etwas Spülmittel.

Ungeeignet sind sand- oder säurehaltige

Putzmittel und Lösungsmittel.

Die Türdichtung (Bild Q/11) nur mit

klarem Wasser abwischen und danach

gründlich trockenreiben.

Darauf achten, daß kein

Reinigungswasser in den

Temperaturwähler (Bild Q/2) gelangt.

Ablaufrinne (Bild I/7) und Ablaufloch

(Bild I/19) im Kühlraum häufiger

reinigen, damit das Tauwasser

ungehindert ablaufen kann.

Ablauföffnungen mit Stäbchen o.ä.

durchstoßen. Darauf achten, daß

möglichst kein Reinigungswasser durch

die Ablauföffnung in die

Verdunstungsschale läuft.

Die Außenwände können zusätzlich mit

einem Lackpflegemittel behandelt

werden. Die Tür dabei geschlossen

lassen, damit das Lackpflegemittel nicht

an die inneren Kunststoffteile gelangen

Im Kühlraum zu kalt:

Kühlleistung läßt nach:

- Entweder steht das Gerät nicht fest bzw. eben

oder ein Fremdkörper ist im Bereich der

Kühlmaschine eingeklemmt.

- Ein Teil an der Rückwand kann nicht frei

schwingen und berührt das Gerät oder die Wand,

biegen Sie dieses Teil vorsichtig weg.

- Die Glühlampe ist defekt. Netzstecker ziehen,

Abdeckung Bild O abnehmen. Glühlampe max.

15W, 220-240V, Sockel E 14 auswechseln.

- Der Lichtschalter (Bild T/1) klemmt. Prüfen Sie,

ob er sich bewegen läßt. Wenn nicht, rufen Sie

bitte den Kundendienst.

- Der Temperaturwähler (Bild O/3) steht „O”.

- Temperaturwähler ist zu tief eingestellt.

- Der Geifrierschalter Bild E/22 wurde beim

Einlegen frischer Lebensmittel nicht eingeschaltet.

- Tür wurde häufig geöffnet.

- Es wurden große Mengen Lebensmittel im

Kühlraum frisch eingelagert.

- Zu starke Reifschicht im Gefrierabteil.

- Die Be- und Entlüftung ist abgedeckt.

- Ein Fremdkörper ist zwischen Kühlmaschine und

der Wand eingeklemmt.

- Stecker ist lose in der Steckdose,

- Sicherung hat ausgelöst,

- Temperaturwähler (Bild Q/2) steht auf „O".

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen, prüfen Sie bitte, ob Sie aufgrund der

nachfolgenden Aufstellung die Störung selbst beheben können.

Bei Beratungsfällen müssen Sie, auch während der Garantiezeit, die vollen

Kosten für den Monteureinsatz übernehmen.

DE.qxd 02/11/05 12:03 Page 1213

Kann die Störung anhand der zuvor

genannten Hinweise nicht beseitigt

werden, rufen Sie bitte den

Führen Sie in diesem Fall keine weiteren

Arbeiten, vor allem an den elektrischen

Teilen des Gerätes, selbst aus.

Öffnen Sie die Tür nicht unnötig oft,

damit Kälteverlust vermieden wird.

Einen Kundendienst in Ihrer Nähe finden

Sie im Telefonbuch oder im Kunden-

dienst-Verzeichnis. Geben Sie bitte dem

Kundendienst die Erzeugnisnummer

(E-Nr.) und die Fertigungsnummer

(FD-Nr.) des Gerätes an.

Sie finden diese Angaben auf dem

Typenschild (Bild !0).

Bitte helfen Sie durch Nennung der

Erzeugnis- und Fertigungsnummer mit,

unnötige Anfahrten zu vermeiden. Sie

sparen die damit verbundenen Mehr-

product number (E-Nr.) and the

betreffende afgedankte elektrische en

oppgi produktets modellnummer (E-Nr.)

• Dra ut kopplingskabeln ur

Bild Q Frysutrymme (A)

opgive den pågældende enheds

produktnummer (E-Nr.) og

fabrikationsnummer (FD).

Begge numre befinder sig på apparatets
