BEDIENUNGSANLEITUNG DDB 3690 IN BAUKNECHT

D INSTALLATION - MONTAGEANLEITUNG

Der Mindestabstand zwischen dem Kochfeld und der unteren Kante der Dunstabzugshaube muss bei Elektroplatten 50~cm und bei Gasherden oder kombinierten Herden 65~cm betragen.

Schreiben die Installationsanweisungen des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten.

Beauftragen Sie einen qualifizierten Techniker mit der Installation. Folgen Sie bei der Installation der Nummerierung (1 2 3 ....).

WARNING: Schalten Sie das Stromnetz am Hauptschalter ab, bevor Sie den Anschluss der Abzugshaube vornehmen.

WARNUNG: Prufen Sie, ob das Abluftrohr und die Befestigungsmanschetten im Lieferumfang inbegriffen sind. Andernfalls sind diese separat zu beziehen.

Hinweis: Die mit dem Symbol (^*) bezeichneten Teile sind Zubehör, das nur mit bestimmten Modellen oder gar nicht gefelfert wird und gesondert erworben werden muss.

!WARNUNG: Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

GB INSTALLATION - ASSEMBLY INSTRUCTIONS

Im Lieferumfang inbegriffenes Material

Nehmen Sie alle Teile aus den Verpackungen. Vergewissern Sie sich, dass alle Teile mitgeliefert wurden.
- Montierte Abzugshaube mit Motor und installierten Lampen
Kaminhaltebügel
- Bohr s ch a b l o n e
F i l t e r
Anleitungshandbuch
- I - A d a p t e r T o r x T I 0
- I - A d a p t e r T o r x T 2 0
2 - Unterlegscheiben
- 6 - Dü b e l 8 x 4 0 m m
- 6 - Schrauben 5 × 45 mm
2-Schrauben 2,9× 6,5mm
- 2 - S c h r a u b e n 3 x 9 m m

INFORMATIONEN ZUM UMWELTSCHUTZ

I. Verpackung

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch das Recyclingsymbol gekennzeichnet. Entsorgen Sie es den ortlichen Vorschriften entsprechend. Bewahren Sie das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) außerhalb der Reichweite von Kindern auf, da es eine mögliche Gefahrenquelle darstellt.

2. Gerat

Dieses Gerät ist in Übereinstimmung mit der Europäischen Richtlinie 2002/96/EC "Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet. Durch die vorschrifsmäßige Entsorgungträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Das Symbol auf dem Produkt oder den Begleitpapieren weist daraufhin, dass das Gerät nicht als Hausmüll behandelt werden darf, sondern bei den zuständigen Sammelstellen für elektrische und elektronische Geräte abzugeben ist.
Beachten Sie daher bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung.
Wenden Sie sich fur weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling des Produktes an die zuständige lokale Behörde, an die städtische Müllabfuhr oder an ihren Fachhändler, bei dem Sie das Gerät erworben haben.

WICHTIGESICHERHEITSHINWEISE

WARNING: Um das Risiko von Bränden, Stromschlagen, Personen- oder Sachschäden beim Gebrauch der Abzugshaube zu vermeiden, befolgen Sie die grundlegenden Sicherheitshinweise, einschließlich der folgenden:
I. Trennen Sie den Einbauherd von der Stromversorgung, um den Anschluss oder Wartungsarbeiten durchzuführen.
2. Die Installation muss von einer Fachkraft gemäß den Herstelleranweisungen und gultigen ortlichen Sicherheitsbestimmungen ausgeführrt werden.
3. Das Gerät muss vorschrifsmäßig geerdet werden. (Dies ist bei Abzugshauben Klasse II nicht möglich).
4. Verwenden Sie keine Mehrfachsteckdosen oder Verlägerungskabel.
5. Nach der Installation dürfen Strom fuhrende Teile nicht mehr zugänglich sein.
6. Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuß sind.
7. Ziehen Sie nicht am Netzkabel des Gerätes, um den Netzstecker aus der Steckdose zuziehen.
8. Kundendienst - Reparieren oder ersetzen Sie keine Teile der Abzugshaube, wenn dies nicht ausdrücklich im Benutzerhandbuch empfohlen wird. Alle anderen Wartungsarbeiten müssen durch einen Fachmann durchgeführt werden.
9. Achten Sie bei der Ausführung der Wandbohrungen darauf, keine Strom- oder Rohrleitungen zu beschädigen.
10. Sämtliche Abluftkanä mösen ins Freie führen.

II. Der Hersteller haftet nicht bei unsachgemäßem Gebrauch oder fehlerhafter Bedienung.
12. Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische oder geistige Fähigkeiten oder unzureichende Erfahrung und Kenntnisse einen sicheren Gebrauch des Gerätes ausschreiben, nur nach ausreichender Einweisung in die Benutzung des Gerätes durch für ihre Sicherheit verantwortliche Personen verwendet werden.
13. Halten Sie Kinder vom Gerät fern.
14. Verwenden Sie ausschließlich Abluftrohre aus Metall, um die Brandgefahr zu verringern.
15. Achten Sie darauf, dass Kinder das Gerät nicht zum Spielen benutzen.
16. Entsorgen Sie das Gerät gemäß den örtlichen Verordnungen zur Abfallbeseitigung.
17. Wenden Sie sich für weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling des Produktes an die zuständige ortliche Behörde, an die städtische Müllabfuhr oder an ihren Fachhändler, bei dem Sie das Gerät erworben haben.
18. Konstante Pflege und Reinigung gewährleisten den einwandfreien Betrieb und die Leistungstüchigkeit ihrer Abzugshaube. Alle schmutzigen Flächen sollen den regelmäßig von Ablagerungen gesäubert werden, um Fettansammlungen zu vermeiden. Sie sollen den Filter des Öfteren entfern und reinigen oder ersetzen.
19. Bereiten Sie keine flambierten Gerichte unter der Abzugshaube zu. Bei offenen Flammen besteht Brandgefahr.
20. Der Raum muss ausreichend beluftet werden, wenn die Kuchenabzugshaube zusammen mit anderen Geräten verwendet wird, die mit Gas oder anderen Brennstoffen betrieben werden.
21. Die angesaugte Luftarf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Alle nationalen Vorschriften zur Abluftableitung gem. Art. 7.12.1 der EG-Richtlinie EN 60335-2-31 sind einzuhalten.
22. Wird die Abzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, davon der Unterdruck im Raum 4 Pa (4 × 10^-5 bar) nicht überschreiben. Sorgen Sie darauf für eine angemessene Raumbelüfung.
23. Lassen Sie beim Frittieren keine Pfaffen unbeaufsichtigt, da das erhitzte Fett Feuer fangen konnte.
24. Stellen Sie vor dem Anfassen der Lampen sicher, dass diese abgekühlt sind.
25. Die Abzugshaube ist keine Ablagefläche. Sie)dürfen weder Gegenstände daraufabstellen noch sie übermöbig belasten.
26. Lassen und benutzen Sie die Haube nicht ohne korrekt montierte Lampen, da sonst Stromschlaggefahr besteht.
27. Tragen Sie bei allen Installations- und Instandhaltungseingriffen Schutzhandschuhe.
28. Das Gerät ist nicht für den Betrieb im Freien geeignet.
29. Die von der Abzugshaube angesaugte Luft darf nicht über den Rauchfang der Heizung oder von Geräten abgeleitet werden, die nicht elektrisch betrieben werden.

Elektrischer Anschluss

Die Netzspannung muss mit der auf dem Typenschild im Innenteil der Abzugshaube übereinstimmen. Falls die Abzugshaube mit einem Stecker versehen ist, schlieben Sie sie an eine normgerechte Steckdose an zugänglicher Stelle an. Soltte die Abzugshaube nicht mit Stecker versehen sein (direkter Netzanschluss) oder sich die Steckdose an einer nicht zugänglichen Stelle befinden, ist ein normgerechter zweipoliger Schalter vorzusehen, der die vollständige elektrische Abschaltung bei Überspannungsbedingungen der IEC-Kategorie III konform mit den Installationsbestimmungen gewährleistet.

WARNING: Bevor Sie den Stromkreis der Abzugshaube wieder an das Stromnetz anschließen und deren Betrieb überprüfen, müssen Sie immer kontrollieren, ob das Netzkabel sachgerecht montiert und während der Haubeninstallation NICHT etwa eingequetscht wurde. Die Installation muss von einem Fachmann durchgeführt werden.

Reinigung der Abzugshaube

!WARNUNG! An der Haube verbleibendes Öl oder Fett können sich entzünden. Entfernen Sie diese deshalb mindestens I Mal im Monat. Verwenden Sie dazu ein weiches Tuch und Neutralreiniger. Vermeiden Sie unbedingt Scheuermittel oder Alkohol.

Vor Inbetriebnahme der Dunstabzugshaube

Damit Sie ihre Dunstabzugshaube optimal nutzen konnen, sollenn Sie die Gebrauchsanleitungen sorgfaltig lessen und fur den Bedarfsfall aufbewahren.
Bewahren Sie das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) außerhalb der Reichweite von Kindern auf, da es eine mögliche Gefahrenquelle darstellt.
Stellen Sie safer, dass die Abzugshaube keine Transportschaden erlitten hat.

Konformitätserklarung

Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:

• Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/EG (die 73/23/EWG und nachfolgende Änderungen ersetzt)
• Schutzvorschriften der "EMV"-Richtlinie 89/336/EWG, geändert durch die Richtlinie 93/68/EWG.

Störung - Was tun?

Die Abzugshaube Funktioniert nicht:
- Sitzt der Stecker korrekt in der Steckdose?
- Liegt ein Stromausfall vor?
Die Ansaugleistung der Abzugshaube ist ungenügend:
- Haben Sie die korrekte Drehzahlstufe eingestellt?
- Sind die Filter zu reinigen oder zu ersetzen?
- Sind die Abluftöffnungen verstopt?

Die Lampe Funktioniert nicht:

• Ist die Lampe zu ersetzen?
• Werde die Lampe sachgerecht montiert?

KUNDENDIENST

Bevor Sie den Kundendienst rufen

I. Prufen Sie erst, ob Sie die Störung selbst beheben konnen (siehe "Störung - Was tun?").
2. Schalten Sie das Gerät ab und wieder ein, um sicherzustellen, dass der Fehler behoben wurde.
3. Haben Sie keinen Erfolg, müssen Sie den Kundendienst benachrichtigen.

Machen Sieitte folgende Angaben:

• Art der Störung,
• das Gerätemodell, das Sie dem Typenschild im Inneren der Abzugshaube nach Entfernen der Fettfilter entnehmer können,
• Ihr vollständige Adresse,
• Ihre Telefonnummer mit Vorwahl,
• die Servicenummer (Ziffer unter dem Wort SERVICE auf dem Typenschild im Inneren der Dunstabzugshaube hinter dem Fettfilter).

Wenden Sie sich im Falle eines Reparaturbedarfs an eine autorisierte Kundendienstelle (zur Garantie von Originalersatzteilen und einer fachmännischen Reparatur). Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die Qualitätseigenschaften des Geräts gefährden.

SERVICE

0000 000 0000

Die Dunstabzugshaube ist für den Betrieb in "Abluftversion" oder in "Umluftversion" konzipiert.

Abluftversion

Die Schwaden werden angesaugt und über das am Verbindungsstück der Abzugshaube befestigte (nicht mitgelieferte) Abluftrohr nach außen geleitet (Abb. d, Abb. e).

Je nach gkauftem Abluftrohr ist ein geeignetes System zur Befestigung am Verbindungsstück vorzusehen.

Wichtig: Entfernen Sie die eventuell bereits installierten Kohlefilter.

Umluftversion

Die Luft wird beim Durchgang durch einen Kohlefilter gefiltert und im Raum umgewälzt.

Wichtig: Vergewissern Sie sich, dass die Luft ungehindert umgewätzt wird (befolgen Sie dazu gewissenhaft die Anweisungen im Installationshandbuch).

Wichtig! Hat die Abzugshaube keine/n Kohlefilter, so sind diese zu bestellen und vor der Inbetriebnahme zu montieren.

Folgende Arbeitssschritte sind vor dem Einbau der Dunstabzugshaube durchzufahren:

Die mit der Dunstabzugshaube gelieferten Dübel eignen sich für fast alle Wände/Decken. Sie sollen aber trotzdem einen qualifizierten Techniker zu Rateziehen, um sicherzustellen, dass die Materialien für die spezifische Wand-/Deckenausführung geeignet sind. Die Wand/Decke muss in der Lage sein, das Gewicht der Dunstabzugshaube zu tragem. Entfern den/de Fettfilter.

Vormontage des Anschlusskastens:

(a.) Entfernen Sie alle Schrauben und Unterlegscheiben des Ansaugaggregats und das Klebeband, mit dem der Anschlusskosten am Ansaugaggregat befestigt ist. (b.) Setzen Sie den Anschlusskanten auf das Ansaugaggregat. (c.) Befestigen Sieihn mit zwei (der vorher entfernten) Schrauben 03,5× 9,5 und zwei Unterlegscheiben 14× 12

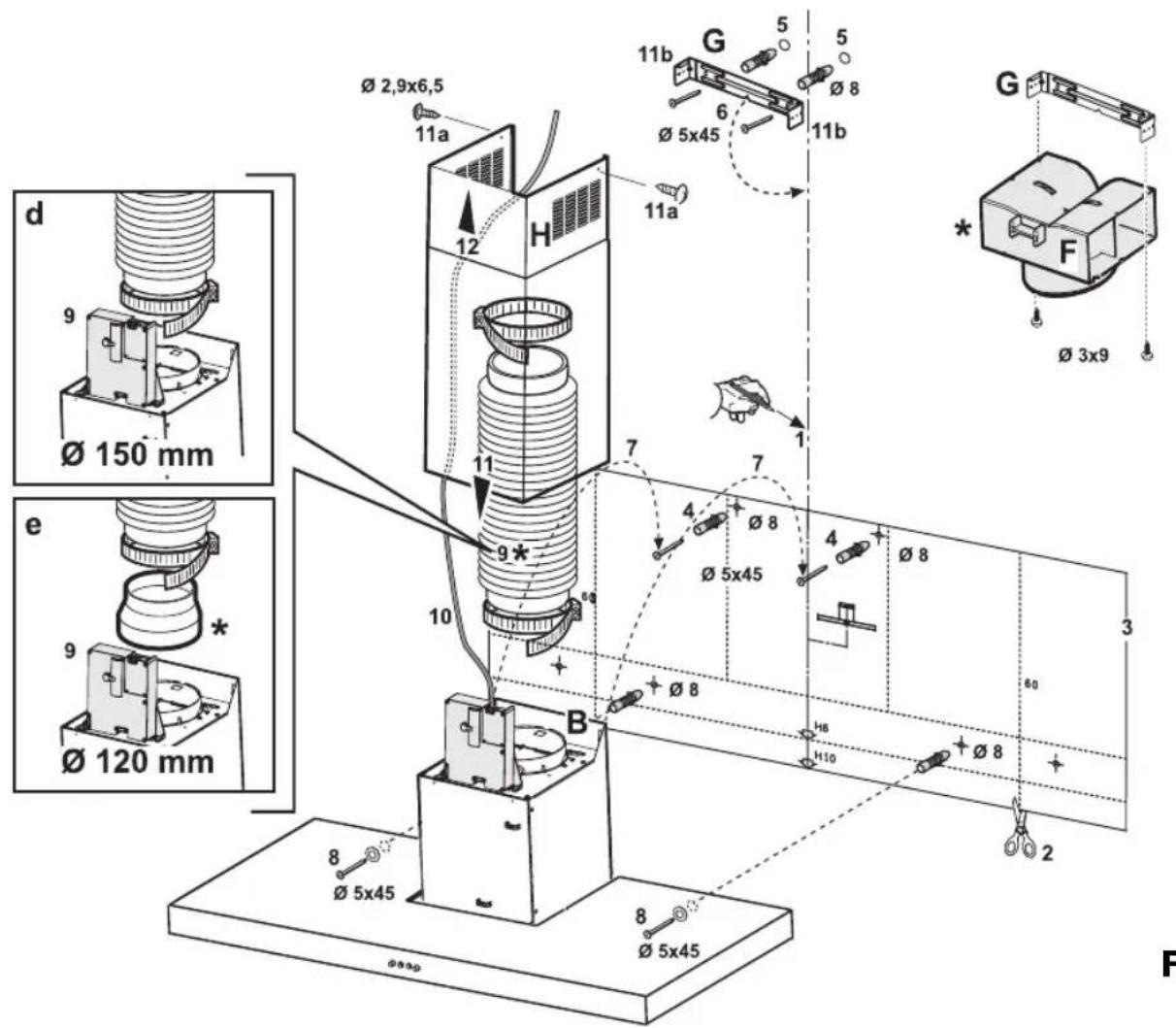

1. Ziehen Sie mit einem Bleistift auf der Wand eine Mittellinie bis zur Decke (Abb. 1).
2. Schneiden Sie die Bohrskizze gegebenenfalls auf die Breite der Abzugshaube zu.
3. Bringen Sie die Bohrskizze an der Wand an: Die auf der Planskizze aufgedruckte Mittellinie muss mit der von Ihnen auf der Wand gezogenen Mittellinie übereinstimmen. Außer dem muss für die Höhe der Abzugshaube derunte Rand der Planskizze der unteren Kante der Dunstabzugshaube entsprechen.
4. Führn Sie die Bohrungen gemäß den Lächern in der Bohrschablone aus. Setzen Sie die Wandübel ein, schrauben Sie zwei Schrauben in die oberen Bohrlocher und halten Sie zwischen Schraubenkopf und Wand einen Zwischenraum von etwa 1 cm. Hinweis: Bohren Sie immer alle in der Bohrschablone vorgesehenen Locher: Die zwei oberen dnen dem Einhängen der Dunstabzugshaube, während die beiden unteren Locher der endgultigen und Sicherheitsmontage dnen.
5. Bringen Sie den Kaminträgerbügel "G" (Abb. I) offen an der an die Decke angrenzenden Wand an. Benutzen Sie damit den Kaminträgerbügel als Bohrskizze (der eventuell vorhandene keine Schlitz auf dem Bügel muss genau auf der zuvor auf der Wand gezogenen Mittellinie liegen) und markieren Sie mit einem Bleistift zwei Bohrlocher. Führn Sie die Bohrungen aus und setzen Sie zwei Wandübeln ein.
6. Befestigen Sie den Kamintragerbigel mit zwei Schrauben an der Wand.
7. Entfernen Sie die Bohrskizze von der Wand und haken Sie die Abzugshaube an den zwei oberen Schrauben ein (Abb. 1).
8. Setzen Sie zur endgültigen Befestigung die Schrauben (und Unterlegscheiben!) in die unteren Löscher ein undziehen Sie die Schrauben fest (ABSOLUT NOTWENDIG!). Prufen Sie die stabile Aufhängung der Haube, ZIEHEN SIE ALLE UTEREN UND OBEREN SCHRAUBEN FEST. Hinweis: Die unteren Befestigungspunkte sind sightbar, wenn man die Fettfilter abnimmt.
9. Verbinden Sie einen Abluftschlauch mit dem Anschlussring auf dem Gehäuse des Sauglufters. Wird die Abzugshaube in der Abluftversion betrieben, so ist das andere Ende des Schlauchs an eine Vorrichtung anzuschreiben, die die Dūnste ins Freie ableitet. Wird die Abzugshaube in der Umluftversion betrieben, so befestigen Sie am Kaminträgerbügel G den Luftablenker F und schließen Sie das andere Schlauchende am Anschlussring auf dem Luftablenker F an (Abb. 1).
10. Nehmen Sie den elektrischen Anschluss vor.
    II. Schieben Sie die untere Kaminhälfte zur kompletten Abdeckung des Ansagaggregats in ihre Aufnahme über der Abzugshaube.

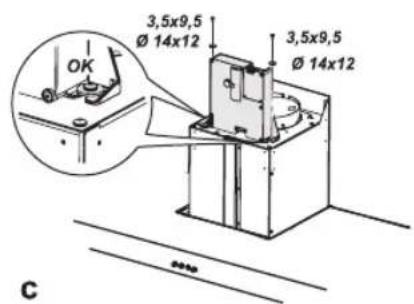

11. Schieben Sie den oberen Teil des Kamins nach oben und befestigen Sieihn mit zwei Schrauben (Ila) am Kamintragerbüber "G" (I Ib).
    Bauen Sie die Fettfilter ein und kontrollieren Sie die Funktionstüchtigkeit der Abzugshaube.

I. Bedienfeld

a. Lichtschalter

b. ON/OFF Taste Absaugung und Wahl min. Sauleistung

c. Wahltaste mittlere Absaugleistung

d. Wahltaste max. Absaugleistung

2. Fettfilter

3. Entriegelungsgriff Fettfilter

4. Halogenlampe

5. Schwadenschirm

6. Teleskopkamin

7. Luftabzug (für den Betrieb in Umluftversion)

Fettfilter:

Der Metall-Fettfilter hat unbegrenzte

Lebensdauer und ist ein Mal im Monat

mit der Hand oder im Geschirrspulier bei

Niedrigtemperaturen und im

Schnellspulgang zu reinigen. Obwohl der

Spulgang dem Fettfilter einen matten

Aspekt verleihen könnte, wird die

Filtrierleistung dadurch keineswegs beeinträchtigt.

a. Drucken Sie den Griff, um den Filter herauszuziehen.

b. Ziehen Sie den Filter hersa.

Lassen Sie den gereinigten Filter trocknen und gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.

Halogenlampen:

I. Trennen Sie die

Abzugshaube vom

Stromnetz.

WARNING: Tragen Sie

Schutzhandschuhe.

1. Verwenden Sie einen

kleinen Schlitzschraubenzieher, um die drei in Abb. 3

bezeichneten Punkte aufzuhebeln, undephmen Sie die

Lampenabdeckung ab.

1. Ersetzen Sie die defekte Lampe durch eine neue.

WARNING: Verwenden Sie ausschließlich

Halogenlampen mit max. 20 W - G4.

1. Schlieben Sie die Lampenabdeckung wieder (sie rastet ein).

Aktivkohlefilter

(nur bei für Umluftbetrieb installierten Modellen):

Reinigen Sie den Kohlefilter ein Mal im Monat im

Geschirrspüler auf der hochsten Temperaturstufe und verwenden Sie ein handelsübliches Spülmittel. Sie sollen den Filter am besten allein waschen.

Trocknen Sie den gereinigten Kohlefilter zur Reaktivierung 10 Minuten lang im Ofen bei 100^ .

Ersetzen Sie den Kohlefilter alle 3 Jahre.

Einbau des Kohlefilters:

I. Nehmen Sie den Fettfilter hersa.
2. Drehen Sie die Verschlüsse um 90^ , um die Filterhalterung abzunehmen.

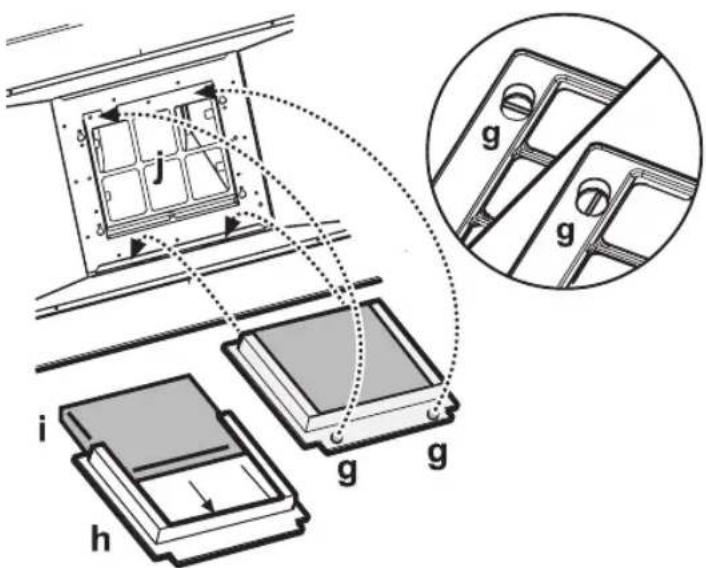

3. Setzen Sie den Aktivkohlefilter "i" in die Filterhalterung "h" ein.
Gehen Sie zum Wiedereinbau der Filterhalterung und des Fettfilters in umgekehrter Reihenfolge vor.

a
b
Fig.1

Material supplied
