Tipo di prodotto	Cappa aspirante
Marca	Bauknecht
Modello	DDB 3690 IN
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza illuminazione	2 x 20 W max (alogena G4)
Numero di velocità	3 velocità di aspirazione
Tipo di installazione	Aspirazione o ricircolo
Filtro antigrasso	Metallico lavabile (lavastoviglie)
Filtro a carbone attivo	Opzionale, lavabile e sostituibile ogni 3 anni
Distanza minima di sicurezza	50 cm (piano elettrico) / 65 cm (gas o misto)
Diametro condotto di scarico	Non specificato, adattatore necessario
Materiale della cappa	Acciaio inossidabile (presunto)
Peso	~15-20 kg (stima, apparecchio pesante)
Dimensioni (LxPxH)	Circa 90 x 50 x 60 cm (stima)
Accessori inclusi	Dimatura di montaggio, staffa, adattatori Torx, tasselli, viti
Funzione illuminazione	Interruttore separato
Manutenzione regolare	Pulizia mensile dei filtri antigrasso
Sicurezza	Scollegare prima della manutenzione, messa a terra obbligatoria
Garanzia	Secondo le condizioni del produttore

Domande frequenti - DDB 3690 IN BAUKNECHT

Qual è la distanza minima tra la cappa e il piano cottura?

Per un piano elettrico, la distanza minima è di 50 cm; per un piano a gas o misto, è di 65 cm. Seguire sempre le istruzioni del produttore del piano se indicano una distanza superiore.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici devono essere lavati una volta al mese, a mano o in lavastoviglie a bassa temperatura e ciclo breve. Il lavaggio in lavastoviglie può renderli opachi ma non altera la loro efficacia.

Come sostituire la lampadina alogena?

Scollegare la cappa. Con un piccolo cacciavite, fare leva delicatamente sui tre punti per sganciare il portalampada. Sostituire la lampadina con una alogena G4 da max 20 W. Riagganciare il portalampada.

Posso usare la cappa in versione ricircolo?

Sì, la cappa può essere utilizzata in versione ricircolo. È necessario installare un filtro a carbone attivo (non fornito con tutti i modelli) e seguire le istruzioni di montaggio. Assicurarsi che l'aria ricircolata circoli liberamente.

Con quale frequenza devo sostituire il filtro a carbone?

Il filtro a carbone attivo deve essere lavato in lavastoviglie una volta al mese e sostituito ogni 3 anni.

Cosa fare se la cappa non aspira sufficientemente?

Verificare di aver selezionato la velocità corretta (min, intermedia o max). Pulire o sostituire i filtri antigrasso. Assicurarsi che le uscite d'aria non siano ostruite.

L'installazione è complessa?

L'installazione deve essere eseguita da un tecnico qualificato. La cappa è pesante, si consiglia di essere in almeno due persone. Seguire la dimatura di montaggio fornita e rispettare le distanze di sicurezza.

Cosa fare se la cappa non si accende?

Verificare che la spina sia ben inserita e che non ci sia un blackout. Se l'illuminazione non funziona, sostituire la lampadina. Se il motore non si avvia, contattare il servizio post-vendita.

Posso usare prolunghe o multiprese?

No, l'uso di prolunghe o multiprese è vietato per motivi di sicurezza. Collegare la cappa direttamente a una presa a muro conforme.

Come mantenere l'esterno della cappa?

Usare un panno morbido con un detergente neutro. Non usare mai prodotti abrasivi né alcol. Pulire regolarmente i depositi di grasso per evitare rischi di incendio.

MANUALE UTENTE DDB 3690 IN BAUKNECHT

I INSTALLAZIONE - ISTRUZIONI DI MONTAGGIO

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore rispetto a quella specificata, bisogna tenerneconto.

Consultare un tecnico qualificato per l'installazione. Per il montaggio seguire la numeroazione (1 2 3 )

AVVERTENZA: Scollegare la rete elettrica domestica prima di effettuare il collegamento elettrico della cappa.
AVVERTENZA: Verificare se il tubo di scarico e le fascette di fissaggio sono forniti a corredo. In caso contrario, vanno acquistati a parte.

Note: I particolari contrassegnati con il symbolo “(*)” sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

! AVVERTENZA: Prodotto dal peso eccessivo, la movimentazione e installmente della cappa delve essere fattà da almeno due o più personne.

GR ERKATAA TAH-OAHIGT OIOEHTH

H elambdaotn arototaon avaeoa otnyeipaveia otnpiignt wv okeuwv ot n ouokeun
muayepaatoC kai oTo xamalotepo onneio tou atoppopntnpa dev pentei va eivai mikpotepn
atno 50 cm oe nepittwn nalektpikw eotiwv kai ano 65 cm oe kouicec aepiou n miktecs.
Eav oi obnyie c ykataoanc tnc eotiac aepiou ouviotouv meyalutepn attoataon e oxeon me
ekivn troe exei opiolei, eapapooTE TIG oxetikcs obnyies.

TnV EYkataoTaon, aTeuUvTheite oE EeIIOKEupevo TExviKO. TnV ToTNOETnoaKoAouONoT nV apiθμση (1⇒2⇒3⇒....).

IPOEIAOIOIHs: ATOoUVoTe Tnv kevtpiKn npoxn pEuMaTOC Tpiv aTTo NLeKTPiKn ouvdoou TOTU aToppoqntnpa.
I PPOEIAOIOIHs: Bεβaiωθeite 6ti o σωληνaç aTAYWγnc kai ta koλapa OTEpeWOns δiAtiθevTaI με Tov εξοπλισό. Σ εαντθεηπ περΠτωη, πρεπει va ta προμηθεUTE iε χωpiσί.

Estrarre tutti i componenti dai pacchetti. Controllare che tutti i componenti siano inclusi.

• Cappa assemblata con motore e lampadine installate.
• Staffa di supporto camini
  Dima di montaggio
  Filtro/i
• Manuale istruzioni
  I-adattatore Torx T10
  I-adattatore Torx T20
  2 - r o n d e l l e
• 6 - tasselli 8 × 40 ~mm
• 6-viti 5 × 45 ~mm
• 2-viti 2,9× 6,5mm
  2 - v i t i 3 x 9 m m

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

I. Imballo

Il materiale di imballo è riciclabile al 100% ed è contrassegnato dal symbolo del riciclaggio. Ber lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistiro, ecc.) delve essere tenuto fuori alla portata dei bambini in quanto potenziale fonte di pericolò.

2. Prodotto

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto, o sulla documentazione di compagnamento, indica che questo prodotto non deve essere trattato come rifiutto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento dei rifuti.

Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

AVVERTENZA: per ridurre il rischio di incidenti, scosse elettriche, lesioni a persone o danni quando si usa la cappa, seguire le precauzioni di base, compresi le seguenti.
I. La cappa deve essere scollegata alla rete elettrica prima di effettuare qualunque intervento d'installazione e manutenzione sull'apparecchio.
2. L'installazione deve essere effettuata da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza.
3. La messa a terra dell'apparecchio è obbligatoria. (Non è possibile per le cappe in Classe II).
4. Nonutilizzare in alcun caso prese multiple o prolonghe.
5. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili dall'utilizzatore.
6. Non toccare la cappa con parti del corpo umide o utilizzarlo a piedi nudi.
7. Non tirare il cavo di alimentazione dell'apparecchio per staccarlo alla presa di corrente.
8. Servizio di assistenza alla clientela utente - non ripareare o sostituire qualsiasi parte della cappa se non specificamente raccomandato nel manuale. Tutti gli altri servizi di manutenzione devono essere eseguiti da un technician specializzato.
9. Quando si fora la parete, fare attenzione a non danneggiare i collegamenti elettrici e/o tubature.
10. I canali per la ventilazione devono essere sempre scaricati all'aperto.
I I. Il fabbricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi.

1. L'utilizzo dell'apparecchio non è consentito alle persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza o conoscenza, a meno che non abbiano avuto istruzioni riguardanti l'uso dell'apparecchio da parte di persona responsabili della loro sicurezza.
2. I bambini devono essere mantenuti a distance.
3. Per ridurre i rischi di incendio, utilizzato solo un condotto di aspirazione in metallo.
4. I bambini devono essere sorvegliati per sincerarsi che non giocchio con l'apparecchio.
5. Dismettere il prodotto seguendo le normative locali per lo smaltimento dei rifiuti.
6. Per ulteriori informazioni sul trattamento, recupero e riclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.
7. Una manutenzione e pulizia costante garantisco il buon funzionamento e le buone prestazioni della cappa. Pulire spesso tutte le incrostazioni dalle superfici sporche per evitare l'accumulo di grassi. Togliere e pulire o cancellare il filtro con frequenza.
8. Non cucinare cibo alla fiamma ("flambre") sotto la cappa. L'uso di una fiamma libera potrebbe causare un incendio
9. Il locale deve disporre di sufficiente ventilazione, quando la cappa viene utilizzata contemporaneamente ad altri apparecchi che impiegano gas ed altri combustibili.
10. L'aria di scarico non deve essere scaricata in un condotto utilizzato per evacuire i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve avere l'uscita independente. Devono essere rispetto delle normative nazionali relative allo scarico dell'aria previsto dall'art. 7, 12, I della CELEN 60335-2-31.
11. Se la cappa è utilizzata insieme ad altri appearechi che impiegano gas o altri combustibili, la pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10^-5 bar). Per quello motivo, assicuratevi che il locale sia adeguatamente arieggiato.
12. Non lasciate la padella incustodita quando friggete dei cibi, in quanto l'olio di cottura potrebbe inflammarsi.
13. Prima di toccare le lampade sincerarsi che siano fredde.
14. La cappa non è un piano di appoggio, perché non disporre oggetti ne sovraccaricare la cappa.
15. Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
16. Per tutte le operazioni di installmente e manutenzione, utilizzare quanti da lavoro.
17. Il prodotto non è idoneo all'utilizzo in esterno.
18. L'aria aspirata alla cappa non deve essere eliminata atraverso la canna fumaria del riscaldamento o di apparecchi che impiegano gas o altri combustibili.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina collegare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interruptore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

AVVERTENZA: prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente e NON sua rimasto schiacciato nell'alloggiamo della stessa in fase di installation. Si raccomanda di far eseguire l'operazione da un technician specializzato.

Pulizia della cappa

AVVERTENZA! La mancata rimozione di oli/grassi (almeno I volta al mese) potrebbe essere causa d'incendio.

Usare un panno morbido con un detersivo neutro. Non utilizzato mai sostanze abrasive ne alcohol.

Prima di usare la cappa

Perutilizzare al meglio la vostra cappa,vi invitiamo a leggere attendamente le istruzioni per l'uso e conservarle in caso di necessità.

Conservare il materiale di imballo (sacchetti di plastica, pezzi di polistirolo, etc.) fuori alla portata dei bambini, in quanto potenziale fonte di pericolo.

Verificare che la cappa non abbia subito danni durante il trasporto.

Dichiarazione di conformità

Questo prodotto è stato concepito, costruito ed immesso sul mercato in conformità ai seguenti:

• obiettivi di sicurezza della Direttiva "Bassa Tensione" 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti)

• requisiti di protezione della Direttiva "EMC" 89/336/CEE modificata alla successiva direttiva 93/68/CEE.

Guida ricerca guasti

Se la cappa non funziona:
- La spina è inserita bene nella presa di corrente?
C'ee un'interruzione di corrente?
Se la cappa non aspira a sufficienta:
- Avete scelto la velocità giusta?
- Bisognapulireosostituirefiltri?
Leuscite dell'aria sono ostruite?
Se la lampadina non funziona:
- Bisognasostituirela lampadina?
- La lampadina è stata montata correttamente?

SERVIZIO ASSISTENZA TECHNICA

Prima di contattare il Servizio Assistenza

I. Verificare se non è possibile eliminare da soli gli inconvenienti (vedere "Guida ricerca guasti").
2. Spegnere e riaviere l'apparecchio per accertarsi che l'inveniente sua stato oviato.
3. Se il risultato è negativo, contattare il Servizio Assistenza.

Comunicare:

• il tipo di guasto,
• il modello del prodotto rilevabile sulla targhetta matricola posizionata all'interno della cappa visible una volta toti i filtri antigrasso,
• il vosto indirizzo completo,
• il vosto numero e preferso Telefonico,
• il numero Service (la cifra che si trovava sotto la parola SERVICE, sulla targhetto matricola posta all'interno della cappa dietro il filtrlo antigrasso).

Qualora si renda necessaria una riparazione, rivolgersi ad un Centro di Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

La mancata osservanza di queste istruzioni cui compensettere la sicurezza e la qualità del prodotto.

0000 000 0000

La cappa è progettata per essere utilizzata in "Versione Aspirante" o in "Versione Filtrante".

Versione Aspirante

I vapori vengono aspirati ed inviati all'esterno tramite un tubo di scarico (non fornito) che viene fissato al raccordo di uscita aria della cappa (Fig.d, Fig.e).

In base al tubo di scarico acquistato, prevedere unystema idoneo di fissaggio al raccardo di uscita aria.

Importante: Se già installato/i rimuovere il/i filtro/i al carbone.

Versione Filtrante

L'ariaiene filtrata passandoattraverso un/dei filtrato/ial carbone e riciclata nell'ambiente circostante.

Importante: verificare che la ricircolazione dell'aria avvenga in modo agevole (a tale scopo seguire attendamente le istruzioni riportate nel libretto installmente)

Important! Se la cappa non è provvista di filtrò/i al carbone, quello/i deveono essere ordinato/i e montato/i prima dell'uso.

Informazioni preliminari per l'installazione della cappa:

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un technician qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa. Rimuovere il/i filtering/igrassi

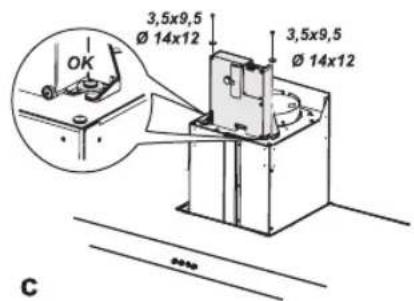

Pre-assemblaggio della scatola connessione elettrica:

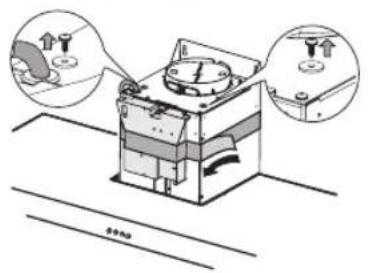

(a.) togliere viti e rondelle presenti sul gruppo aspirante e rimuovere il nastro adesivo che blocca la scatola al gruppo aspirante, (b.) posizionare la scatola connessione elettrica sopra al gruppo aspirante, (c.) bloccarla con 2 viti 3,5× 9,5 e 2 rondelle 14× 12 (precedentamente tolte).

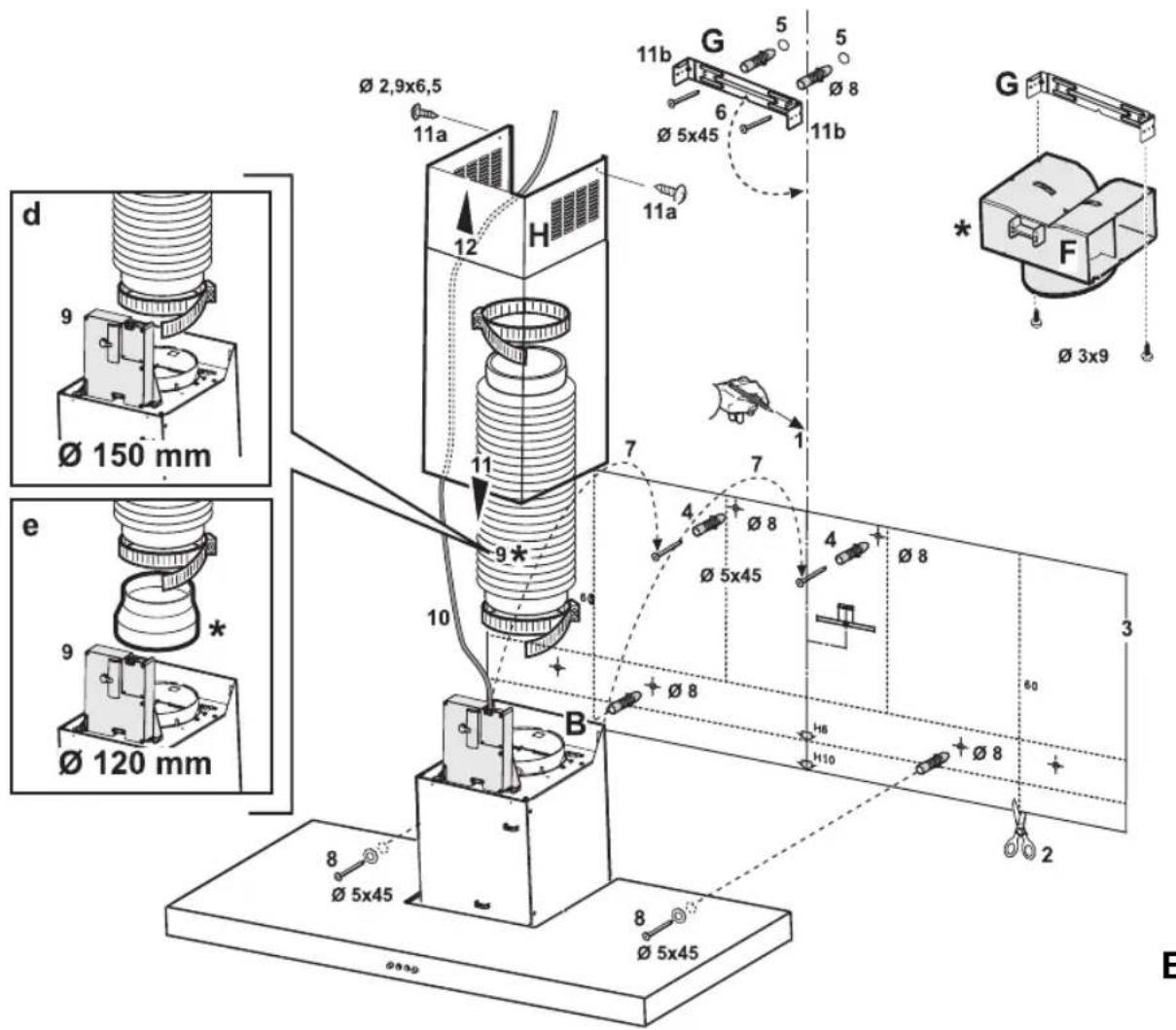

1. Con una matita, eseguire una linea verticale sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, (Fig.1).
2. Se necessario, provedere a tagliare lo schema di foratura in funzione della larghezza della cappa.
3. Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro, inoltre in funzione dell'altezza della cappa, la linea inferiore orizzontale dello schema di foratura dovrà corrispondere al bordo inferiore della cappa.
4. Forare come indicato schema di foratura inseire i tasselli a muro e avvitare 2 viti sui fori superiori, lasciando uno spazio di circa I cm tra la testa della vite e il muro.
   Nota: Eseguire sempre tutti i fori indicati sulla dima: i 2 superiorservono per agganciare la cappa nelle 2 fori inferiori servono per il fissaggio definitivo e di sicurezza.
5. Appicare la staffa di supporto camini "G" (Fig.1) in alto sulla parete verticale a contatto con il soffitto. Utilizzando la staffa di supporto camini come schema di foratura (se presente, la piccola asola ricavata sul supporto delve coincidere con la linea verticale precedentamente tracciata sul muro), segnare con la matita 2 fori ed eseguire i fori, inseire 2 tasselli.
6. Fissare la staffa di supporto camini alla parete con 2 viti.
7. Togliere lo schema di foratura dal muro ed appendere la cappa alle 2 viti superiori (Fig.1).
8. Introdure ed avvitare nei fori inferiori le viti (e rondelle!) per il fissaggio definitivo (OBBLIGATORIO!!). Dopo aver verificato l'assetto della cappa, SERRARE TUTTE LE VITI inferiori e superiori. Nota: i punti di fissaggio inferiori sono visibili torni di tiglioni antigrasso.
9. Eseguire la connessione di un tubo per lo scarico dei fumi al raccardo di uscita aria posto sopra l'unita motore aspirante. Nel caso di utilizzo della cappa in versione aspirante l'altra estremità del tubo dovrà essere collegata ad un dispositivo di espulzione fumi verso l'esterno. Nel caso si voglia utilizzato la cappa in versione filtrante, alla fissare alla staffa di supporto camini G il deflettore F e collegare l'altra estremità del tubo all'anello di connessione posto sul deflettore F (Fig.1).
10. Eseguire la connessione elettrica.
    II. Applicare i camini a copertura completa del gruppo aspirante, inserendoli nella apposita sede sopra la cappa.
11. Far scorrere la sezione superiore del camino verso l'alto e fissarla con 2 viti (I I a) alla staffa di supporto camini "G" (I I b). Rimontare i filtri antigrasso e controllare il perfetto funzionamento della cappa.

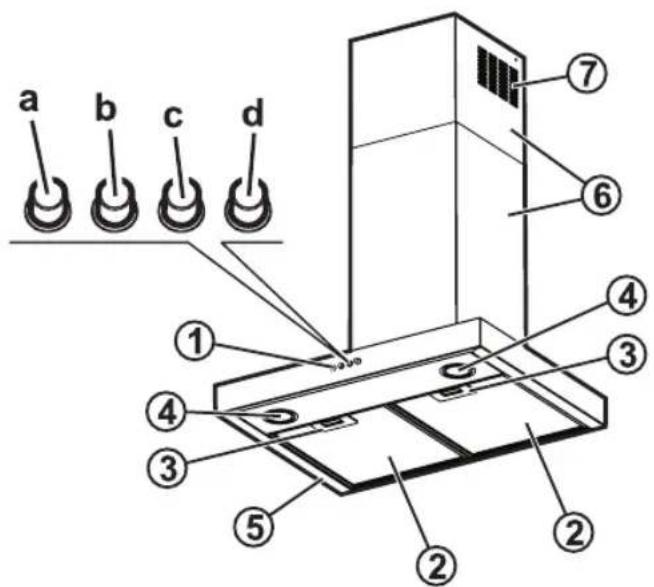

I. Pannello comandi.

a. Tasto ON/OFF luci.
b. Tasto ON/OFF aspirazione e selezione potenza di aspirazione minima.
c. Tasto selezione potenza di aspirazione media.
d. Tasto selezione potenza di aspirazione massima.
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzo in versione filtrante)

Filtri antigrasso:

Il filtrlo metallico antigrasso ha una durata illimitata e delve essere lavato una volta al mese a mano od in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtrro grassi potrebbe opacizzarsi, ma il suo potere filtrante non cambia assolutamente.

a. premere la maniglia per estrarre il filtro
b. estrarlo.

Dopo aver lavato e lasciato asciugare procedere nel senso inverso per il rimontaggio.

Lampade alogene:

I. Scollegare la cappa alla rete elettrica domestica.

AVVERTENZA:

Indossare un paio di quanti.
2. Utilizzare un piccolo cacciavite a taglio per fare delicatamente leva in prossimità dei tre punti indicati in figura 3 ed estrarre la plafoniera.

1. Sostituire la lampada danneggiata sfilandola dal portalampada ed insertirne una nuova.

AVVERTENZA: Usare solo lampade alogene da 20 W X - G4.
4. Richiudere la plafoniera (fissaggio a scatto).

Filtro a carboni attivi

(solo per modelli ad installmentazione filtrante):

Il filtrlo al carbone deve essere lavato una volta al mese in lavastoviglie alla più alta temperature, usando un normale detergente per lavastoviglie. Si consiglia di lavare il filtrto da solo.

Dopo il lavaggio ilhetto al carbone per essere riattivato delve essere asciugato in forno a 100^ per 10 minuti.

Sostituire il filtro a carbone agli 3 anni.

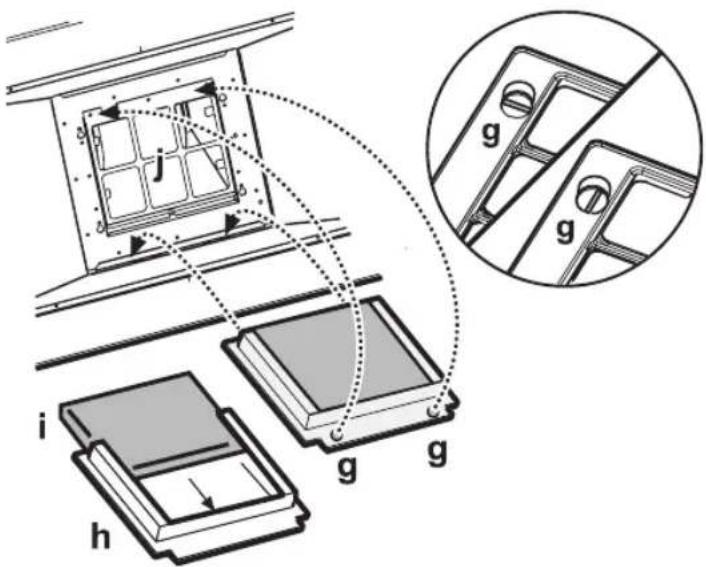

Montaggio del filtro al carbone:

I. Togliere ilhetto antigrasso.
2. Togliere il telaio reggifiltro girando di 90^ i pomelli.
3. Montare ilhetto al carbone "i" all'interno del telaio reggifilterto "h".

Procedere in senso inverso per riposizionare il telaio reggifilterto e il filtrto antigrasso al loro posto.

a

b

Eik. 1
