CL1484 - Radio AudioSonic - Kostenlose Bedienungsanleitung

Produkttyp	Radiowecker mit Stundenprojektor
Marke	AudioSonic
Modell	CL1484
Hauptstromversorgung	AC 230V ~ 50Hz, 5W
Notstromversorgung	Lithiumbatterie 3V CR2032 (knopfförmig, nicht im Lieferumfang)
Frequenzbereiche	AM 530 - 1600 kHz / FM 88 - 108 MHz
Hauptfunktionen	AM/FM-Radio, Doppelwecker, Schlummerfunktion (Snooze), Einschlafhilfe (Sleep), Kurzschlaf (Countdown), Stundenprojektor, Helligkeitseinstellung, Aux-Eingang (3,5 mm), LED-Anzeige, DST (Sommerzeit)
Projektor	Projektion an Decke oder Wand, Schärfeeinstellung, Bildrotation um 180°, idealer Abstand 1-3 Meter
Anzeige	LED, Auswahl zwischen schwacher Helligkeit, starker Helligkeit oder automatischer Ausschaltung nach 15 Sekunden
Alarmdauer	Maximal 30 Minuten (ohne Eingriff), Wiederholung alle 9 Minuten
Notstromversorgung des Alarms	Bei Stromausfall ertönt ein unabhängiger Alarmton für 30 Sekunden
Aux-Eingang	3,5-mm-Klinkenbuchse für externe Audioquelle (Kabel nicht im Lieferumfang)
Antennen	Interne AM-Antenne, ausziehbare FM-Teleskopantenne
Reset	Reset-Taste auf der Rückseite (mit einem Kugelschreiber)
Abmessungen (ca.)	Ca. 20 x 10 x 15 cm (Schätzung)
Gewicht (ca.)	Ca. 500 g (Schätzung)
Pflege und Reinigung	Weiches, trockenes Tuch, keine Scheuermittel, Benzin oder Lösungsmittel
Sicherheit	Nicht Wasser, Flammen oder direkter Sonneneinstrahlung aussetzen; Lüftungsöffnungen nicht blockieren; Steckdose stets zugänglich; keine externe Antenne verwenden
Ersatzteile / Reparierbarkeit	Ersatzbatterie CR2032; Reset-Taste; keine vom Benutzer reparierbaren Teile
Allgemeine Informationen	LED-Produkt der Klasse I; Recycling gemäß WEEE-Richtlinie; nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - CL1484 AudioSonic

Wie stelle ich Uhrzeit und Datum am CL1484 ein?

Im Normalmodus die Taste MODE (5) 2 Sekunden lang gedrückt halten, um in den Einstellmodus zu gelangen. Dann MODE drücken, um zwischen Jahr, Monat, Tag, 12/24h-Format, Stunde und Minute zu wechseln. Mit den Tasten << (3) und >> (4) die Werte anpassen. Diese Tasten gedrückt halten für schnellen Durchlauf.

Wie stelle ich die Alarme 1 und 2 ein?

Die Taste ALARMEINSTELLUNG (2) 2 Sekunden gedrückt halten. Dieselbe Taste drücken, um AL.1 Stunde, AL.1 Minuten, AL.1 Tage, dann AL.2 auszuwählen. Mit << und >> anpassen. Für die Tage die Codes auswählen: 1-5 (Mo-Fr), 1-7 (täglich), 6-7 (Sa-So), oder 1-1 (ein einzelner Tag).

Wie aktiviere oder deaktiviere ich einen Alarm?

Die Taste ALARM 1 EIN/AUS (1) oder ALARM 2 EIN/AUS (6) drücken, um zwischen Ein und Aus umzuschalten. Eine Anzeige zeigt den Status des Alarms an.

Wie nutze ich die Schlummerfunktion (Snooze)?

Wenn der Alarm ertönt, die Taste SCHLUMMER/SCHLAF/KURZSCHLAF (13) drücken. Der Alarm stoppt für 9 Minuten und ertönt erneut. Die Schlummerfunktion wiederholt sich bis maximal 30 Minuten oder bis Sie EIN/AUS (12) drücken.

Wie stelle ich die Stundenprojektion ein?

Den Knopf PROJEKTORSCHÄRFE (18) verwenden, um ein scharfes Bild an einer dunklen Wand oder Decke in 1-3 Meter Entfernung zu erhalten. Zum Spiegeln des Bildes um 180° die Taste 180°-UMKEHR DER PROJIZIERTEN UHRZEIT (14) drücken.

Wie schließe ich eine externe Audioquelle an?

Ein 3,5-mm-Audiokabel (nicht im Lieferumfang) in den AUX-EINGANG (19) auf der Rückseite einstecken. Das Radio muss eingeschaltet sein. Der Ton des externen Geräts wird über die Lautsprecher des Weckers wiedergegeben.

Wie ändere ich die Helligkeit der Anzeige?

Den Schalter ANZEIGE SCHWACH/STARK/AUTO AUS (21) auf die gewünschte Position stellen. Im Modus AUTO AUS schaltet sich die Anzeige nach 15 Sekunden Inaktivität aus und durch Drücken einer Taste wieder ein.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Mit einem Kugelschreiber die RESET-TASTE (20) auf der Rückseite des Geräts drücken. Dadurch werden alle Einstellungen (Uhrzeit, Alarme) gelöscht und auf die Standardwerte zurückgesetzt.

Wie wechsle ich zwischen Sommer- und Winterzeit?

Die Taste > / DST (4) 3 Sekunden gedrückt halten, um zwischen Sommer- und Winterzeit umzuschalten. Die DST-Anzeige erscheint im Sommerzeitmodus.

Welche Pflege- und Sicherheitshinweise gibt es?

Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden. Das Gerät nicht in der Nähe von Wasser, Wärmequellen oder in einem geschlossenen Raum ohne Belüftung aufstellen. Der Netzstecker muss zugänglich bleiben. Das Gerät nicht mit dem Hausmüll entsorgen, sondern gemäß der WEEE-Richtlinie recyceln.

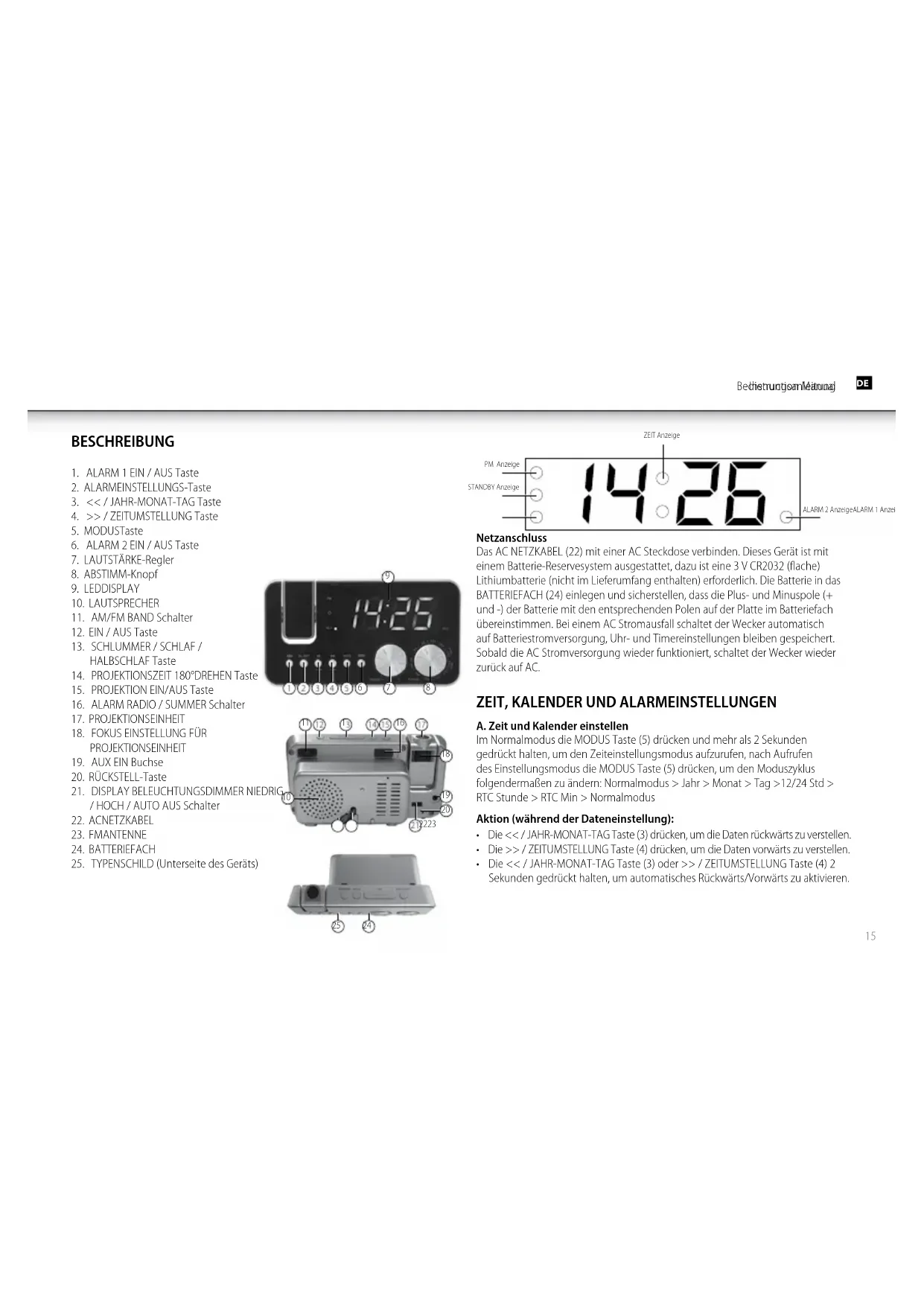

BEDIENUNGSANLEITUNG CL1484 AudioSonic

1. ALARM 1 EIN / AUS Taste

2. ALARMEINSTELLUNGS-Taste

3. << / JAHR-MONAT-TAG Taste

4. / ZEITUMSTELLUNG Taste

5. MODUSTaste

6. ALARM 2 EIN / AUS Taste

7. LAUTSTÄRKE-Regler

8. ABSTIMM-Knopf

9. LEDDISPLAY

10. LAUTSPRECHER

11. AM/FM BAND Schalter

12. EIN / AUS Taste

13. SCHLUMMER / SCHLAF / HALBSCHLAF Taste

14. PROJEKTIONSZEIT 180°DREHEN Taste

15. PROJEKTION EIN/AUS Taste

16. ALARM RADIO / SUMMER Schalter

17. PROJEKTIONSEINHEIT

18. FOKUS EINSTELLUNG FÜR PROJEKTIONSEINHEIT

19. AUX EIN Buchse

20. RÜCKSTELL-Taste

21. DISPLAY BELEUCHTUNGSDIMMER NIEDRIG / HOCH / AUTO AUS Schalter

22. ACNETZKABEL

23. FMANTENNE

24. BATTERIEFACH

25. TYPENSCHILD (Unterseite des Geräts)

Netzanschluss

Das AC NETZKABEL (22) mit einer AC Steckdose verbinden. Dieses Gerät ist mit einem Batterie-Reservesystem ausgestattet, dazu ist eine 3 V CR2032 (flache) Lithiumbatterie (nicht im Lieferumfang enthalten) erforderlich. Die Batterie in das BATTERIEFACH (24) einlegen und sicherstellen, dass die Plus- und Minuspole (+ und -) der Batterie mit den entsprechenden Polen auf der Platte im Batteriefach übereinstimmen. Bei einem AC Stromausfall schaltet der Wecker automatisch auf Batteriestromversorgung, Uhr- und Timereinstellungen bleiben gespeichert. Sobald die AC Stromversorgung wieder funktioniert, schaltet der Wecker wieder zurück auf AC.

ZEIT, KALENDER UND ALARMEINSTELLUNGEN

A. Zeit und Kalender einstellen

Im Normalmodus die MODUS Taste (5) drücken und mehr als 2 Sekunden gedrückt halten, um den Zeiteinstellungsmodus aufzurufen, nach Aufrufen des Einstellungsmodus die MODUS Taste (5) drücken, um den Moduszyklus folgendermaßen zu ändern: Normalmodus > Jahr > Monat > Tag >12/24 Std > RTC Stunde > RTC Min > Normalmodus

Aktion (während der Dateneinstellung):

• Die << / JAHR-MONAT-TAG Taste (3) drücken, um die Daten rückwärts zu verstellen.
• Die >> / ZEITUMSTELLUNG Taste (4) drücken, um die Daten vorwärts zu verstellen.
• Die << / JAHR-MONAT-TAG Taste (3) oder >> / ZEITUMSTELLUNG Taste (4) 2 Sekunden gedrückt halten, um automatisches Rückwärts/Vorwärts zu aktivieren.

AudioSonic

Bedienungsanleitung

B. Alarm 1 und Alarm 2 einstellen

Im Normalmodus die ALARM EINSTELLUNG Taste (2) drücken und mehr als 2 Sekunden gedrückt halten, um den Alarmeinstellungsmodus aufzurufen, nach Aufrufen des Einstellungsmodus die ALARM EINSTELLUNG Taste (2) drücken, um den Moduszyklus folgendermaßen zu ändern: Normalmodus > AL.1 Stunde > AL.1 Min > AL.1 Wochentag Alarm > AL.2 Stunde > AL.2 Min > AL.2 Wochentag Alarm > Normalmodus

Den Wochentag Alarmmodus folgendermaßen auswählen:

1-5 Montag bis Freitag

1-7 Gesamte Woche

6-7 Samstag und Sonntag

1-1 Ein Tag der Woche

Aktion (während der Dateneinstellung):

• Die << / JAHR-MONAT-TAG Taste (3) drücken, um die Daten rückwärts zu verstellen.
• Die >> / ZEITUMSTELLUNG Taste (4) drücken, um die Daten vorwärts zu verstellen.
• Die << / JAHR-MONAT-TAG Taste (3) oder >> / ZEITUMSTELLUNG Taste (4) 2 Sekunden gedrückt halten, um automatisches Rückwärts/Vorwärts zu aktivieren.

ALARMAUSGANG EINSTELLEN UND ALARM EIN/AUSSCHALTEN

A. Alarmausgabe einstellen

Den ALARM RÁDIO / SUMMER Schalter (16) auf Radio stellen, um Wecken mit Radio auszuwählen oder auf Signalton stellen, um Wecken mit Summer auszuwählen. Den DISPLAY BELEUCHTUNGSDIMMER NIEDRIG / HOCH / AUTO AUS Schalter (21) auf AUTO AUS stellen (das Display schaltet nach 15 Sekunden automatisch ab). Sobald der Alarm ertönt, schaltet sich das Display automatisch wieder ein.

B. Alarm ein/ausschalten

Die ALARM 1 EIN / AUS Taste (1) drücken, um die Alarmausgabefunktion umzuschalten. Die ALARM 2 EIN / AUS Taste (6) drücken, um die Alarmausgabefunktion umzuschalten.

Alarmdauer und Schlummerfunktion

A. Alarmdauer

Der Summer- oder Radioalarm wird 30 Minuten ertönen, wenn keine Tasten gedrückt werden, dann wird er automatisch angehalten und am nächsten Tag um die gleiche Zeit wieder aktiviert.

B. Schlummerfunktion

• Beim Drücken der SCHLUMMER / SCHLAF / HALBSCHLAF Taste (13) während des Alarms wird die Schlummerfunktion aktiviert, Summer- oder Radioalarm wird gestoppt.
  • Das Schlummerintervall beträgt 9 Minuten.
• Die Schlummerfunktion wird beibehalten, bis die EIN/AUS Taste (12) gedrückt wird und den Radio- oder Summeralarm beendet. Der Alarm wird nach 30 Minuten automatisch gestoppt.
• Den DISPLAY BELEUCHTUNGSDIMMER NIEDRIG / HOCH / AUTO AUS Schalter (21) auf AUTO AUS stellen (das Display schaltet nach 15 Sekunden automatisch ab). Sobald der Alarm ertönt, schaltet sich das Display automatisch wieder ein. Die SCHLUMMER / SCHLAF / HALBSCHLAF Taste (13) drücken, um die Schlummerfunktion zu aktivieren, den Alarm zu stoppen und das Display abzuschalten.

Displayinhalt ändern

Die << / JAHR-MONAT-TAG Taste (3) drücken, um Jahr/Monat/Tag anzuzeigen, nach 5 Sekunden schaltet das Display automatisch wieder auf Zeit um.

Schlaffunktion

Bei eingeschaltetem Radio die SCHLUMMER / SCHLAF / HALBSCHLAF Taste (13) drücken, um den Schlafmodus einzuschalten. Die Schlafzeit blinkt 10 Sekunden, währenddessen die SCHLUMMER / SCHLAF / HALBSCHLAF Taste (13) erneut drücken, um die Dauer von 90 bis 15 Minuten zu ändern. Die EIN/AUS Taste (12) drücken, um die Schlaffunktion abzubrechen.

Halbschlaffunktion (Countdown-Timer)

Bei ausgeschaltetem Radio die SCHLUMMER / SCHLAF / HALBSCHLAF Taste (13) drücken, um den Halbschlafmodus einzuschalten, die Halbschlafzeit blinkt 10 Sekunden, wenn während dieser 10 Sekunden die SCHLUMMER / SCHLAF / HALBSCHLAF Taste (13) gedrückt wird, kann die Dauer von 90 Min - 10 Min geändert werden. Der Alarmsummer ertönt 30 Minuten und schaltet dann automatisch ab. Um den Alarmsummer zu stoppen, die EIN/AUS Taste (12) drücken. Das Drücken der SCHLUMMER / SCHLAF / HALBSCHLAF Taste (13) ist während des Alarmbetriebs wirkungslos. Die EIN/AUS Taste (12) drücken, um die Halbschlaffunktion abzubrechen.

Display Beleuchtungsdimmer

Bei eingeschaltetem Radio DISPLAY BELEUCHTUNGSDIMMER NIEDRIG / HOCH / AUTO AUS (21) auf AUTO AUS Modus stellen, das LED Display schaltet nach 15 Sekunden automatisch ab. Eine beliebige Taste drücken, um das Display wieder einzuschalten.

ZEITUMSTELLUNG - Zeitumstellung (Sommer- und Winterzeit)

Die >> / ZEITUMSTELLUNG Taste (4) drücken und 3 Sekunden gedrückt halten, um zwischen Sommer- und Winterzeit umzuschalten.

Radiobetrieb

• Die EIN / AUS Taste (12) drücken, um das Radio einzuschalten.
• Den AM/FM BAND Schalter (11) auf das gewünschte Wellenband stellen.
• Den Sender mit dem ABSTIMM-Knopf (8) auswählen.
• Den LAUTSTÄRKE-Regler (7) drehen, um die erforderliche Lautstärke einzustellen.
• Die EIN / AUS Taste (12) erneut drücken, um das Radio auszuschalten.

Hinweise:

• Das AM Band funktioniert mit einer internen Richtantenne, für optimalen Empfang das Radio drehen.
• Sicherstellen, dass die FM Antenne (23) für optimalen Empfang vollständig abgerollt und ausgezogen ist.

Aux Ein Buchse

Die AUX EIN Buchse (19) kann für die Wiedergabe alternativer Audiosignalquellen aus den Lautsprechern des Geräts verwendet werden. Für diese AUX EIN Buchse (19) ist ein 3.5 mm Audiokabel für ein Eingangssignal erforderlich (3.5 mm Audiokabel ist nicht im Lieferumfang enthalten).

TECHNISCHE DATEN

Frequenz: AM 530 - 1600 kHz / FM 88 - 108 MHz

Batteriereserve : 1 x 3 V CR2032 (flache) Lithiumbatterie (nicht im Lieferumfang enthalten)

Stromversorgung : AC 230 V – 50 Hz, 5 W

Zurückstellen

Die RÜCKSTELL Taste (20) befindet sich auf der Rückseite des Geräts. Mit einem Kugelschreiber auf die RÜCKSTELL Taste (20) drücken, wenn die Batterien gewechselt werden oder wenn das Gerät nicht erwartungsgemäß funktioniert. Dadurch werden alle Einstellungen auf Werkseinstellung zurückgesetzt, alle gespeicherten Daten gehen verloren (Alarm- und Uhreinstellungen).

Projektionseinheit

• Fokuseinstellung: zum Einstellen der Helligkeit / Fokus der PROJEKTIONSEINHEIT (17) FOKUS EINSTELLUNG FÜR PROJEKTIONSEINHEIT (18) verwenden, bis die projizierte Zeit deutlich auf Decke oder Wand sichtbar ist.
• Um das projizierte Bild um 180° zu drehen, die PROJEKTIONSZEIT 180° DREHEN Taste (14) drücken.

AudioSonic

Bedienungsanleitung

Hinweise:

• Projiziert Zeitabbild auf Decke oder Wand in einem abgedunkelten Raum.
- Ideale Projektionsdistanz beträgt 3-9 Fuß/1-3 m.

Alarm Batterie-Reservesystem

Dieses Uhrenradio enthält eine Alarm-Reserveschaltung, durch die Sie auch geweckt werden, wenn die Stromversorgung zum gewählten Weckzeitpunkt 'aus' ist. Die Uhrenanzeige ist ausgeschaltet und das Radio funktioniert nicht, aber zum Wecken wird automatisch ein separater Mini-Summer eingeschalten, auch wenn die Option 'Aufwachen mit Radio' gewählt wurde.

Der Alarm ertönt 30 Sekunden und schaltet dann automatisch ab. Um den Alarmsummer sofort zu stoppen, die Ein/Ausschalttaste drücken. Das Drücken der Schlummertaste ist während des Weckbetriebs mit Reservebatterie wirkungslos.

WARNUNG

1. Auf das Gerät dürfen keine offenen Flammen, wie z.B. angezündete Kerzen, gestellt werden.
2. Das Produkt nicht in geschlossene Bücherschränke oder Regale ohne einwandfreie Belüftung stellen.
3. Der Netzstecker dient als Abschaltvorrichtung, die Abschaltvorrichtung muss immer betriebsbereit sein.
4. Die Belüftung darf nicht durch Abdecken der Lüftungsöffnungen mit Gegenständen, wie z.B. Zeitungen, Tischdecken, Vorhängen, etc. behindert werden.
5. Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B Vasen, auf das Gerät gestellt werden.
6. Die FM Antenne nicht mit einer Außenantenne verbinden.
7. Das Gerät darf keiner direkten Sonneneinstrahlung, sehr hohen oder niedrigen Temperaturen, Feuchtigkeit und Vibrationen ausgesetzt oder in einer staubiger Umgebung aufgestellt werden.
8. Die Oberfläche des Geräts nicht mit Scheuermitteln, Benzol, Verdünnern

oder sonstigen Lösungsmitteln reinigen. Zum Reinigen mit einer milden, nicht scheuernden Reinigungslösung und einem sauberen, weichen Tuch abwischen.

1. Niemals Drähte, Nadeln oder sonstige derartige Gegenstände in die Lüftungsschlitze oder Öffnungen des Geräts stecken.
2. Klasse I LED Produkt.

Das Gerät nicht im Hausmüll entsorgen. Dieses Produkt muss nach der EU Richtlinie 2002/96/EC-WEEE (Elektro- und Elektronikaltgeräte) entsorgt werden. Geben Sie das Gerät an einer Sammelstelle ab. Beachten Sie die geltenden Vorschriften. Kontaktieren Sie im Zweifelsfälle Ihre Kommune.

VORSICHT

• Explosionsgefahr, wenn die Batterie nicht korrekt gewechselt wird.
• Nur durch den selben oder gleichwertigen Batterietyp ersetzen.
• Batterien dürfen keiner übermäßigen Hitze, wie z.B. Sonnenschein, Feuer oder ähnlichem ausgesetzt werden.
• Der Umweltschutz sollte bei der Batterieentsorgung besonders beachtet werden.
