CL1484 - Radio AudioSonic - Bezpłatna instrukcja obsługi

Typ produktu	Radio budzik z projektorem czasu
Marka	AudioSonic
Model	CL1484
Zasilanie główne	AC 230V ~ 50Hz, 5W
Zasilanie rezerwowe	Bateria litowa 3V CR2032 (płaska, nie dołączona)
Zakresy częstotliwości	AM 530 - 1600 kHz / FM 88 - 108 MHz
Funkcje główne	Radio AM/FM, podwójny alarm, drzemka (snooze), uśpienie (sleep), drzemka (odliczanie), projektor czasu, regulacja jasności, wejście pomocnicze (3,5 mm), wyświetlacz LED, DST (czas letni)
Projektor	Projekcja na sufit lub ścianę, regulacja ostrości, obrót obrazu o 180°, idealna odległość 1-3 metry
Wyświetlacz	LED, wybór między niską jasnością, wysoką jasnością lub automatycznym wyłączeniem po 15 sekundach
Czas trwania alarmu	Maksymalnie 30 minut (bez interwencji), powtarzanie co 9 minut
Zasilanie rezerwowe alarmu	W przypadku przerwy w dostawie prądu, niezależny dzwonek rozbrzmiewa przez 30 sekund
Wejście pomocnicze	Gniazdo jack 3,5 mm dla zewnętrznego źródła audio (kabel nie dołączony)
Anteny	Wewnętrzna antena AM, teleskopowa antena FM do rozwijania
Reset	Przycisk Reset z tyłu (długopisem)
Wymiary (ok.)	Około 20 x 10 x 15 cm (szacunkowo)
Waga (ok.)	Około 500 g (szacunkowo)
Konserwacja i czyszczenie	Miękka, sucha szmatka, bez środków ściernych, benzenu lub rozpuszczalników
Bezpieczeństwo	Nie wystawiać na działanie wody, ognia, bezpośredniego światła słonecznego; nie blokować wentylacji; wtyczka zawsze dostępna; nie używać anteny zewnętrznej
Części zamienne / Możliwość naprawy	Zapasowa bateria CR2032; przycisk Reset; brak części naprawialnych przez użytkownika
Informacje ogólne	Produkt LED klasy I; recykling zgodnie z dyrektywą WEEE; nie wyrzucać z odpadami domowymi

Często zadawane pytania - CL1484 AudioSonic

Jak ustawić godzinę i kalendarz w CL1484?

W trybie normalnym naciśnij i przytrzymaj przycisk MODE (5) przez 2 sekundy, aby wejść w tryb ustawiania. Następnie naciśnij MODE, aby przechodzić między Rok, Miesiąc, Dzień, format 12/24h, Godzina i Minuty. Użyj przycisków << (3) i >> (4), aby dostosować wartości. Przytrzymaj te przyciski, aby szybko przewijać.

Jak ustawić alarmy 1 i 2?

Naciśnij i przytrzymaj przycisk USTAWIENIE ALARMU (2) przez 2 sekundy. Naciśnij ten sam przycisk, aby wybrać AL.1 Godzina, AL.1 Minuty, AL.1 Dni, a następnie AL.2. Użyj << i >>, aby dostosować. W przypadku dni wybierz kody: 1-5 (pon-pt), 1-7 (codziennie), 6-7 (sob-niedz) lub 1-1 (tylko jeden dzień).

Jak włączyć lub wyłączyć alarm?

Naciśnij przycisk ALARM 1 WŁ./WYŁ. (1) lub ALARM 2 WŁ./WYŁ. (6), aby przełączać między stanem włączenia i wyłączenia. Wskaźnik wizualny informuje o stanie alarmu.

Jak korzystać z funkcji drzemki (snooze)?

Gdy alarm dzwoni, naciśnij przycisk DRZEMKA/UŚPIENIE/DRZEMKA (13). Alarm zatrzymuje się na 9 minut, a następnie dzwoni ponownie. Drzemka trwa maksymalnie 30 minut lub do momentu naciśnięcia WŁ./WYŁ. (12).

Jak ustawić projekcję godziny?

Użyj przycisku REGULACJA OSTROŚCI PROJEKTORA (18), aby uzyskać ostry obraz na ciemnej ścianie lub suficie, w odległości od 1 do 3 metrów. Aby obrócić obraz o 180°, naciśnij OBRÓT 180° PROJEKTOWANEJ GODZINY (14).

Jak podłączyć zewnętrzne źródło audio?

Podłącz kabel audio 3,5 mm (nie dołączony) do WEJŚCIA AUX (19) z tyłu. Radio musi być włączone. Dźwięk z zewnętrznego urządzenia będzie odtwarzany przez głośniki budzika.

Jak zmienić jasność wyświetlacza?

Ustaw przełącznik JASNOŚĆ WYŚWIETLACZA NISKA/WYSOKA/AUTO WYŁ. (21) w żądanej pozycji. W trybie AUTO WYŁ. wyświetlacz wyłącza się po 15 sekundach bezczynności i włącza się po naciśnięciu dowolnego przycisku.

Jak przeprowadzić reset do ustawień fabrycznych?

Użyj długopisu, aby nacisnąć przycisk RESET (20) z tyłu urządzenia. Spowoduje to skasowanie wszystkich ustawień (godzina, alarmy) i przywrócenie wartości domyślnych.

Jak przełączać między czasem letnim a zimowym?

Naciśnij i przytrzymaj przycisk > / DST (4) przez 3 sekundy, aby przełączać między czasem letnim a zimowym. Wskaźnik DST wyświetla się w trybie czasu letniego.

Jakie są wskazówki dotyczące konserwacji i bezpieczeństwa?

Czyść miękką, suchą szmatką. Nie używaj środków chemicznych. Nie umieszczaj urządzenia w pobliżu wody, źródeł ciepła ani w zamkniętej przestrzeni bez wentylacji. Wtyczka musi być łatwo dostępna. Nie wyrzucaj urządzenia z odpadami domowymi, poddaj je recyklingowi zgodnie z dyrektywą WEEE.

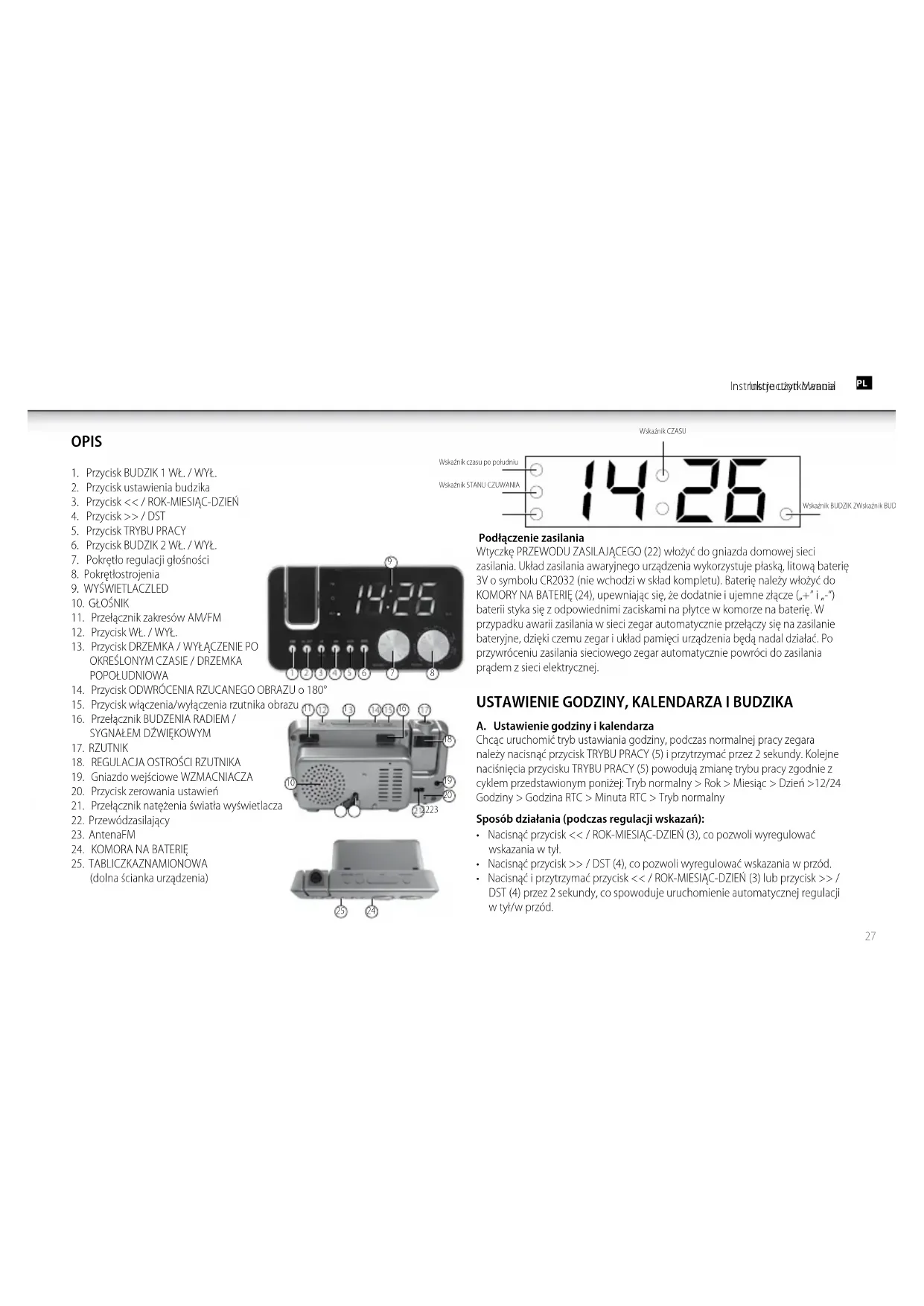

INSTRUKCJA OBSŁUGI CL1484 AudioSonic

1. Przycisk BUDZIK 1 WŁ./WYŁ.

2. Przycisk ustawienia budzika

3. Przycisk << / ROK-MIESIĄC-DZIĘN

4. Przycisk >> / DST

5. Przycisk TRYBU PRACY

6. Przycisk BUDZIK 2 Wt./Wyt.

7. Pokrętło regulacji głośności

8. Pokrętłostrojenia

9. WYŚWIETLACZLED

10. GŁOŚNIK

11. Przełącznik zakresów AM/FM

12. Przycisk WŁ. / WYŁ.

13. Przycisk DRZEMKA / WYŁĄCZENIE PO OKREŚLONYM CZASIE / DRZEMKA POPOŁUDNIOWA

14. Przycisk ODWRÓCENIA RZUCANEGO OBRAZU o 180°

15. Przycisk włączenia/wyłączenia rzutnika obrazu

16. Przełącznik BUDZENIA RADIEM / SYGNAŁEM DŻWIĘKOWYM

17. RZUTNIK

18. REGULACJA OSTROŚCI RZUTNIKA

19. Gniazdo wejściowe WZMACNIACZA

20. Przycisk zerowania ustawień

21. Przełącznik natężenia światła wyświetlacja

22. Przewódzasilający

23. AntenaFM

24. KOMORA NA BATERIE

25. TABLICZKAZNAMIONOWA (dolna ścianka urządzenia)

Podłączenie zasilania

Wtyczkę PRZEWODU ZASILAJĄCEGO (22) włożyć do gniazda domowej sieci zasilania. Układ zasilania awaryjnego urządzenia wykorzystuję płaską, litową baterię 3V o symbolu CR2032 (nie wchodzi w skład kompletu). Baterię należy włożyć do KOMORY NA BATERIE (24), upewniając się, że dodatnie i ujemne złącze („+” i „-”) baterii styka się z odpowiednimi zaciskami na płytce w komorze na baterię. W przypadku awarii zasilania w sieci zegar automatycznie przelaczy się na zasilanie bateryjne, dzięki czemu zegar i układ pamięci urządzenia będą nadal działać. Po przywróceniu zasilania sieciłowego zegar automatycznie powróci do zasilania prądem z sieci elektrycznej.

USTAWIENIE GODZINY, KALENDARZA I BUDZIKA

A. Ustawienie godziny i kalendarza

Chąc uruchomić tryb ustawiania godziny, podczas normalnej pracy zegara należy nacisnąć przycisk TRYBU PRACY (5) i przytrzymać przez 2 sekundy. Kolejne naciśnięcia przycisku TRYBU PRACY (5) powodują zmianę trybu pracy zgodnie z cyklem przedstawionym poniżej: Tryb normalny > Rok > Miesiąc > Dzień > 12/24 Godziny > Godzina RTC > Minuta RTC > Tryb normalny

Sposób działania (podczas regulacji wskazań):

• Nacisnąć przycisk << / ROK-MIESIĄC-DZIEŃ (3), co pozwoli wyregulować wskazania w tyl.
• Nacisnąć przycisk >> / DST (4), co pozwoli wyregulować wskazania w przód.
• Nacisnąć i przytrzymać przycisk << / ROK-MIESIĄC-DZIEN (3) lub przycisk >> / DST (4) przez 2 sekundy, co spowoduje uruchomienie automatycznej regulacji w tył/w przód.

AudioSonic

Instrukcje użytkowania

B. Ustawienie budzika 1 i budzika 2

• Podczas pracy zegara w normalnym trybie nacisnąć przycisk USTAWIENIA BUDZIKA (2) i przytrzymać go wciśniętym przez 2 sekundy. Kolejne naciśnięcia przycisku USTAWIENIA BUDZIKA (2) powodują zmianę trybu pracy zgodnie z cyklem przedstawionym poniżej: Tryb normalny > AL.1 Godzina > AL.1 Minuta

  AL.1 Dzień powszedni > AL.2 Godzina > AL.2 Minuta > AL.2 Dzień powszedni
  Tryb normalny

Wyboru trybu pracy budzika dokonuje się następująco:

1-5 od poniedziałku do piątku

1-7 cały tydzień

6-7 sobota i niedziela

1-1 jeden dzień w tygodniu

Sposób działania (podczas regulacji wskazań):

• Nacisnąć przycisk << / ROK-MIESIĄC-DZIEŃ (3), co pozwoli wyregulować wskazania w tył.
  • Nacisnąć przycisk >> / DST (4), co pozwoli wyregulować wskazania w przód.
• Nacisnąć i przytrzymać przycisk << / ROK-MIESIĄC-DZIĘN (3) lub przycisk >> / DST (4) przez 2 sekundy, co spowoduje uruchomienie automatycznej regulacji w tył/w przód.

USTAWIENIE DŻWIĘKU BUDZIKA ORAZ WŁĄCZENIE/WYŁĄCZENIE BUDZIKA

A. Ustawienie dźwięku budzika

Jeśli chcą Państwo zostać obudzeni przez dźwięk wybranej stacji radiowej, przełącznik BUDZENIA RADIEM / SYGNAŁEM DŻWIĘKOWYM (16) należy ustawić w położeniu RADIO, natomiast jeśli zechcą Państwo zostać obudzeni dźwiękiem sygnału dźwiękowego, przełącznik ten należy ustawić w położeniu SYGNAŁ DŻWIĘKOWY. Przełącznik ustawiania jasności wyświetlacza (21) ustawić w położeniu WYŁĄCZENIE AUTOMATYCZNE (wyświetlacz automatycznie zgaśnie po 15 sekundach). W chwili uruchomienia budzika wyświetlacz automatycznie włączy się ponownie.

B. Włączenie / wyłączenie budzika

Włączenie i wyłączenie funkcji budzika 1 następuje z chwilą naciśnięcia przycisku BUDZIK 1 WŁ./WYŁ. (1).

Włączenie i wyłączenie funkcji budzika 2 następuje z chwilą naciśnięcia przycisku BUDZIK 2 WŁ./WYŁ. (6).

Czas włączenia budzika i funkcja drzemki

A. Czas włączenia budzika

Budzik, czy to przy ustawieniu na sygnał dźwiękowy czy na radioodbiornik, wyłączy się po 30 minutach od chwili włączenia, chyba że w tym czasie naciśnie się dowolny przycisk. Ponowne włączenie budzika nastąpi kolejnego dnia o tej samej porze.

B. Funkcja drzemki

Podczas działania budzika naciśnięcie przycisku DRZEMKA / WYŁĄCZENIE PO OKREŚLONYM CZASIE / DRZEMKA POPOŁUDNIOWA (13) spowoduje uruchomienie funkcji drzemki i wyłączenie dźwięku budzika.
- Okres wyłączenia budzika w tym trybie pracy wynosi 9 minut.
- Funkcja drzemki działać będzie do chwili naciśnięcia przycisku WŁ./WYŁ. (12) i wyłączenia budzika. Budzik automatycznie wyłączy się po 30 minutach.
- Przełącznik ustawiania jasności wyświetlacza (21) ustawić w położeniu WYŁĄCZENIE AUTOMATYCZNE (wyświetlacz automatycznie zgaśnie po 15 sekundach). W chwili uruchomienia budzika wyświetlacz automatycznie włączy się ponownie. Naciśnięcie przycisku DRZEMKA / WYŁĄCZENIE PO OKREŚLONYM CZASIE / DRZEMKA POPOŁUDNIOWA (13) spowoduje włączenie funkcji drzemki, co wyłączyć dźwięk budzika i spowoduje zgaśnięcie wyświetlacza.

Zmiana informacji wyświetlanych na wyświetlaczu

Nacisnąć przycisk << / ROK-MIESIĄC-DZIEŃ (3), co spowoduje wyświetlenie informacji na temat aktualnej daty w formacie Rok/Miesiąc/Dzień. Po 5 sekundach wyświetlacz samoczynnie powróci do wyświetlania aktualnej godziny.

Funkcja wyłączenia radioodbiornika po określonym czasie

Gdy radioodbiornik jest włączony, nacisnąć przycisk DRZEMKA / WYŁĄCZENIE PO OKREŚLONYM CZASIE / DRZEMKA POPOŁUDNIOWA (13), co spowoduje włączenie funkcji wyłączenia radioodbiornika po określonym czasie. Przez 10 sekund na wyświetlaczu błyskać będą cyfry, a w tym czasie należy ponownie nacisnąć przycisk DRZEMKA / WYŁĄCZENIE PO OKREŚLONYM CZASIE / DRZEMKA POPOŁUDNIOWA (13) i ustawić czas, po którym nastąpi wyłączenie, w zakresie od 90 do 15 minut. Wyłączenie tej funkcji nastąpi z chwilą naciśnięcia przycisku WŁ/WYŁ. (12).

Funkcja drzemki popołudniowej (stoper z odliczaniem wstecznym)

Gdy radioodbiornik jest wyłączony, nacisnąć przycisk DRZEMKA / WYŁĄCZENIE PO OKREŚLONYM CZASIE / DRZEMKA POPOŁUDNIOWA (13), co spowoduje włączenie funkcji „NAP” (drzemki popołudniowej). Przez 10 sekund na wyświetlaczu błyskać będą cyfry określające czas drzemki, a w tym czasie należy ponownie nacisnąć przycisk DRZEMKA / WYŁĄCZENIE PO OKREŚLONYM CZASIE / DRZEMKA POPOŁUDNIOWA (13) i ustawić czas drzemki w zakresie od 90 do 10 minut. Sygnał budzika włączy się na 30 minut, po czym samoczynnie się wyłączyć. Wyłączenie tej funkcji nastąpi również z chwilą naciśnięcia przycisku WŁ./WYŁ. (12). Po włączeniu budzika przycisk DRZEMKA / WYŁĄCZENIE PO OKREŚLONYM CZASIE / DRZEMKA POPOŁUDNIOWA (13) nie działa. Wyłączenie funkcji DRZEMKI POPOŁUDNIOWEJ nastąpi z chwilą naciśnięcia przycisku WŁ./WYŁ. (12).

Wyłączenie podświetlenia wyświetlacza

W chwili, gdy radioodbiornik jest wyłączony, przełącznik natężenia światła wyświetlacza (21) ustawić w położeniu WYŁĄCZENIE AUTOMATYCZNE, co spowoduje wyłączenie wyświetlacza po 15 sekundach. Naciśnięcie dowolnego przycisku spowoduje ponowne włączenie wyświetlacza.

DST - Czas letni i czas zimowy

Zmiany czasu z letniego na zimowy, i odwrotnie, dokonuje się naciskając i przytrzymując przycisk >> / DST (4) przez 3 sekundy.

Obsługa radioodbiornika

• Chcąc włączyć radioodbiornik należy nacisnąć przycisk WŁ./WYŁ. (12).
• Przełącznikiem zakresów AM/FM (11) wybrać żądany zakres fal radiowych.
• Pokrętem strojenia (8) wybrać stację radiową.
• Pokrętem regulacji głośności (7) wyregulować głośność.
• Ponowne naciśnięcie przycisku Wt./WYt. (12) spowoduje wyłączenie radioodbiornika.

Uwagi:

• Odbiór stacji radiowych w zakresie AM umożliwia wewnętrzna antena kierunkowa. Chcąc uzyskać możliwie najlepszą jakość odbioru należy zmienić ustawienie odbiornika.
• Chcąc uzyskać możliwie najlepszą jakość odbioru w zakresie FM należy w pełni rozwinąć i rozciągnąć antenę FM (23).

Gniazdo wejściowe WZMACNIACZA

Gniazdo wejściowe WZMACNIACZA (19) umożliwia podłączenie zewnętrznych urządzeń audio i wykorzystanie radioodbiornika jako wzmacniacza. Do podłączenia takich urządzeń konieczny jest przewód audio z wtyczką 3,5 mm (nie wchodzi w skład kompletu).

DANE TECHNICZNE

Częstotliwość: AM 530 - 1600 kHz / FM 88 - 108 MHz

Zasilanie bateryjne: 1 x 3V CR2032 (płaska) bateria litowa (nie wchodzi w skład kompletu)

Zasilanie sieciowe: prąd zmienny 230V - 50Hz, 5W

AudioSonic

Instrukcje użytkowania

Zerowanie ustawień

Przycisk zerowania ustawień (20) znajduje się na tylnej ściance urządzenia. Za pomocą końcówki długopisu nacisnąć przycisk ZEROWANIA USTAWIĘN (20) po każdej wymianie baterii lub w sytuacji, gdy urządzenia nie działa, jak powinno. Naciśnięcie tego przycisku spowoduje przywrócenie ustawień fabrycznych oraz wykasowanie wszelkich zapisanych informacji (ustawień budzika i zegara).

Rzutnik

• Ustawienie ostrości: chcąc wyregulować jasność / ostrość RZUTNIKA (17), należy skorzystać z pokrętła REGULACJI OSTROŚCI RZUTNIKA (18). Pokrętło umożliwia ustawienie ostrości obrazu rzucanego na ścianę lub sufit.
• Chcąc obrócić rzucany obraz o 180°, należy nacisnąć przycisk ODWRÓCENIA OBRAZU o 180° (14).

Uwagi:

• Rzucany obraz na ścianę lub sufit najlepiej widoczny jest w zaciemnionym pomieszczeniu.
• Najlepsza odległość pomiędzy rzutnikiem a ścianą lub sufitem wynosi 1 – 3 metry.

Awaryjne zasilanie bateryjne budzika

Radioodbiornik z budzikiem wyposażony jest w układ awaryjnego zasilania bateryjnego, dzięki któremu budzik włączy się o ustawionej porze nawet przypadku awarii zasilania sieciowego. Wyświetlacz zegara będzie w takiej sytuacji wyłączony, a radioodbiornik nie będzie działać, lecz osobny mini-brzęczyk włączy się samoczynnie, nawet jeśli ustawiono budzenie dźwiękiem wybranej stacji radiowej. Budzik działać będzie przez 30 sekund, po czym samoczynnie się wyłączy. Chcąc wyłączyć budzik niezwłocznie, należy nacisnąć przycisk włączenia/wyłączenia zasilania. Przy awaryjnym zasilaniu bateryjnym przycisk drzemki nie działa.

OSTRZEŻENIE

1. Na urządzeniu nie należy stawiać źródeł otwartego ognia, jak zapalone świece.

2. Urządzenie nie należy ustawiać w zamkniętych szalkach lub regałach, gdzie wymiana powietrza jest utrudniona.

3. Wtyczka przewodu zasilającego służy do odłączenia urządzenia od źródła zasilania, i musi być dostępna w każdej chwili.

4. Nie należy utrudniać wymiany powietrza przez zatykanie otworów wentylacyjnych gazetami, obrusami, firanami, itp.
5. Nie dopuszczać, by na urządzenie kapały krople wody. Na urządzeniu nie stawłać żadnych pojemników w wodą, np. wazonów.
6. Anteny FM nie podłącać do anteny zewnętrznej.
7. Nie narażać urządzenia na bezpośrednie działanie promieni słonecznych, bardzo wysokich lub niskich temperatur, wilgoci, wibracji lub kurzu.
8. Do czyszczenia obudowy urządzenia nie stosować środków ściernych, benzenu, rozcieńczalników i innych rozpuszczalników. Obudowę czyścić czystą, miękką ściereczka zwilżoną roztworem łagodnego środka do mycia.
9. Do otworów wentylacyjnych urządzenia pod żadnym pozorem nie wkładać przewodów, szpilek i podobnych przedmiotów.
10. Urządzenie klasy I LED.

Urządzenia nie poddawać likwidacji wraz z odpadami pochodzącymi z gospodarstwa domowego. Likwidację urządzenia należy przeprowadzić zgodnie z Dyrektywą UE 2002/96/EC-WEEE (Zużyty sprzęt elektryczny i elektroniczny). Zużyte urządzenie należy przekazać do punktu zbiórki

takich urządzeń. Prosimy przestrzegać stosownych przepisów w tym zakresie, a w razie wątpliwości zasięgnąć informacji u władz lokalnych.

UWAGA

• Zagrożenie wybuchem w przypadku niepoprawnej wymiłany baterii.
• Baterie wymieniać wyłącznie stosując ten sam typ baterii lub ich odpowiedniki.
• Baterii nie narażać na działanie nadmiernego ciepła, np. promieni słonecznych, ognia, itp.
• Przy likwidacji zużytych baterii prosimy zwrócić uwagę na kwestie ochrony środowiska naturalnego.
