BEDIENUNGSANLEITUNG CMS518EW CANDY

ZUSAMMENFASSUNG SICHERHEITSHINWEISE . Geräteentsorgung . Konformität . Garantie Energieeinsparung Vor der ersten Inbetriebnahme Nutzung des Kühlschranks. Lagerung Bedienfeld Pflege und Reinigung Abtauen des Kühlschranks . Austausch der Leuchtmittel Verfügbarkeit von ersatzteile Fehlerbehebung …. Technische unterstützung Installation … Belüftung Einbau in den Schrank. Montage der Stirntür. Türanschlag lhres Geräts ändern. Entfernen Sie die Tür.

Vielen Dank für den Kauf dieses Produkts Bevor Sie den Kühischrank benutzen, lesen Sie bitte aufmerksam diese Bedienungsanleitung, um das Gerät optimal zu nutzen. Bewahren Sie alle Unterlagen für spâtere Zwecke oder Nachbesitzer auf. Dieses Produkt ist nur für Privathaushalte oder ähnliche Anwendungszwecke vorgesehen: -Personalküche in Geschäften, Büros und anderen Arbeitsumgebungen -landwirtschaftliche Betriebe, Hotels, Motels und andere Wohnumgebungen - Frühstückspensionen -Party-Servicedienste und ähnliche nicht dem Einzelverkauf dienende Anwendungen. Dieses Gerât darf nur zur Lagerung von Lebensmitteln benutzt werden. Jede andere Benutzung git als gefährlich und führt zum Haftungsausschluss des Herstellers. Darüber hinaus soliten Sie die Garantiebedingungen beachten SICHERHEITSHINWEISE Bitte lesen Sie die Bedienungs- und Installationsanleitung sorgfältig durch! Sie enthalten wichtige Informationen, wie das Gerät installiert, verwendet und gewartet werden soll. Der Hersteller haftet nicht, wenn Sie die Anweisungen und Warnungen nicht beachten. Bewahren Sie die gesamte Dokumentation zum Nachschlagen oder für einen eventuellen späteren Besitzer auf. e Das Gerät erst dann an die Stromversorgung anschlieRen, wenn sämtliches Verpackungsmaterial und Transportschutzvorrichtungen entfernt wurden. Kinder von Verpackungsmaterial fernhalten. e Erstickungsgefahr durch Faltschachteln und Kunststofffolie! ° Kontrollieren Sie bei der Anlieferung, dass das Gerät unbeschädigt ist und alle Teile sowie das Zubehôr in einwandfreiem Zustand sind. e Beschädigen Sie keinesfalls den Kühlkreislauf. e Halten Sie die Lüftungsôffnungen im Gehäuse des Geräts oder der Einbaustruktur frei von Verstopfungen.

Reinigen Sie den Kompressor keinesfalls mit Wasser, sondern reiben Sie ihn mit einem trockenen Tuch gründlich ab, um Rostbildung zu vermeiden. Das Gerät immer mit mindestens zwei Personen transportieren, da es schwer ist. Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Grôke und Verwendung geeignet ist. Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker. Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Unnormale Spannungsschwankungen kônnten dazu führen, dass das Gerät nicht angeht, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein unnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen. Nur für Grokbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Den dritten Stift (Erdung) auf keinen Fall kappen oder entfernen. Das Gerät muss so installiert werden, dass der Stecker zugänglich ist. Achten Sie darauf, dass sich das Netzkabel beim und nach dem Transportieren/Bewegen des Geräts nicht darunter verfängt, um eine etwaige Beschädigung zu

vermeiden. Ein beschädigtes Netzkabel muss vom Hersteller, dem zugelassenen Kundendienst oder ähnlich qualifizierten Stellen ausgewechselt werden, um Gefahren vorzubeugen. Das Gerät darf weder an feuchten, ôligen oder staubigen Orten installiert noch direkter Sonneneinstrahlung und Wasser ausgesetzt werden. Installieren Sie das Gerät nicht in der Nähe von Heizungen oder brennbaren Materialien FÜR Geräte mit Gefrierfach: Bei Stromausfall nicht die Klappe ôffnen. Das Gefriergut sollte nicht beeinträchtigt werden, wenn der Stromausfall die auf dem Typenschild angegebenen Stunden (Temperaturanstiegszeit) nicht überdauert. Dauert der Stromausfall länger, sollten die Lebensmittel Überprüft und sofort verzehrt oder gekocht und erneut eingefroren werden. Lässt sich die Klappe des Geräts schwierig ôffnen, nachdem Sie diese gerade geschlossen haben, so ist dies normal. Dies liegt am Druckausgleich, der hergestellt wird. Die Klappe lässt sich normalerweise nach wenigen Minuten wieder ôffnen. Keine Arzneimittel, Bakterien oder Chemikalien im Gerät lagern. Dieses Gerät ist ein Haushaltsgerät, es wird daher davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern. Ziehen Sie nicht übermäkig stark am Stromkabel und fassen Sie den Stecker nicht mit feuchten Händen an.

Bewahren Sie keine Produkte auf, die entzündliche Treibmittel (z. B. Sprühdosen) oder explosive Substanzen enthalten. Explosionsgefahr! Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden. Benutzen Sie keine elektrischen Vorrichtungen in den Lebensmittel-Lagerfächern des Geräts, sofern diese nicht ausdrücklich vom Hersteller empfohlen wurden. Berühren Sie nicht die inneren Kühlelemente, insbesondere nicht mit nassen Händen, um Risse oder Verletzungen zu vermeiden Gefährdet sind hier Kinder, Menschen mit eingeschränkten kôrperlichen, geistigen oder sensorischen Fähigkeiten sowie Menschen, die über unzureichende Kenntnisse in Bezug auf den sicheren Betrieb des Geräts verfügen. Überprüfen Sie, ob Kinder und schutzbedürftige Menschen die Gefahren verstanden haben. Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen, die das Gerät benutzen, überwachen oder instruieren. Nur Kinder ab 8 Jahren dürfen das Gerät benutzen." Kinder dürfen keinesfalls mit dem Gerät spielen.

Kinder im Alter von 3 bis 8 Jahren dürfen dieses Gerät befüllen und entleeren FÜR Geräte mit Gefrierfach: Keine abgefüllten oder konservierten Flüssigkeiten (insbesondere kohlensäurehaltige Getränke) im Gefrierfach aufbewahren. Flaschen und Dosen kônnen platzen! FÜR Geräte mit Gefrierfach: Tiefkühlware nie direkt aus dem Gefrierfach in den Mund nehmen. Es besteht die Gefahr einer Kälteverbrennung! Halten Sie Kunststoffteile und die Türdichtung frei von Ôl und Fett. Andernfalls werden Kunststoffteile und die Türdichtung porôs. Ziehen Sie den Netzstecker, bevor Sie am Gerät hantieren. Benutzen Sie aufRer den vom Hersteller empfohlenen Mitteln keine mechanischen Geräte oder andere Hilfsmittel, um den Abtauvorgang zu beschleunigen. Benutzen Sie keine spitzen oder scharfkantigen Gegenstände wie Messer oder Gabeln, um Eisbildungen zu entfernen. Benutzen Sie keinesfalls Haartrockner, Elektroheizgeräte oder andere derartige Elektrogeräte, um das Gerät abzutauen. Der Stecker sollte sauber gehalten werden, weil übermäRige Staubablagerungen auf dem Stecker zu einem Brand führen kônnen.

Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich immer an unseren Kundenservice. Kinder überwachen, während das Gerät gereinigt oder gewartet wird. Die kalten Einlegebôden aus Glas nicht mit hei$em Wasser reinigen. Plôtzliche Temperaturschwankungen kônnen dazu führen, dass das Glas zerspringt. WARNUNG: Die Rohre des Kühlkreislaufs enthalten eine geringe Menge eines umweltfreundlichen, aber brennbaren Kältemittels (R600a) und ein Schaumtreibmittel (Cyclopentan). Es schädigt nicht die Ozonschicht und erhôht nicht den Treibhauseffekt. Wenn das Kältemittel entweicht, kann es Ihre Augen schädigen oder sich entzünden. Wenn der Kühlkreislauf beschädigt wird: - Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. - Halten Sie offene Flammen und/oder Zündquellen vom Gerät fern. -_ Lüften Sie den Raum einige Minuten lang gründlich. Informieren Sie den Kundendienst. WARNUNG: Den Netzstecker und/oder das Netzkabel nicht beschädigen - Stromschlag- und Brandgefahrl! WARNUNG: Keine Mehrfachsteckdosen oder Verlängerungen verwenden.

Keine Verlängerungskabel und Mehrfachsteckleisten verwenden. Sich nicht auf das Gerät stellen oder darauf sitzen. Dies kônnte zu Personenschäden führen oder das Gerät beschädigen. Dieses Gerät ist nicht geeignet, um darauf oder darunter weitere Geräte zu stapeln. Dieses Gerät ist ausschlieRlich für den Einsatz in einem Privathaushalt konzipiert und gefertigt. Es dürfen nur Originalteile verwendet werden, die vom Hersteller geliefert werden. Der Hersteller garantiert, dass nur diese Teile die Sicherheitsanforderungen erfüllen. Ein längeres Offnen der Tür kann zu einem deutlichen Temperaturanstieg in den Fächern des Gerätes führen. Reinigen Sie regelmäRig Oberflächen, die mit Lebensmitteln in Berührung kommen kôünnen, sowie zugängliche Drainagesysteme Reinigen Sie die Wasserbehälter, falls sie 48 Stunden lang nicht benutzt wurden; spülen Sie das an einer Wasserleitung angeschlossene Wassersystem durch, falls 5 Tage lang kein Wasser eingespeist wurde Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank, damit diese nicht mit anderen Lebensmitteln in Berührung kommen oder auf diese tropfen

° Zwei-Sterne-Tiefkühlfächer (sofern vorhanden) eignen sich für die Lagerung von vorgefrorenen Lebensmitteln, die Lagerung oder Herstellung von Eiscreme und die Herstellung von Eiswürfeln e Ein-, Zwei- und Drei-Sterne-Fächer (sofern vorhanden) sind nicht für das Einfrieren von frischen Lebensmitteln geeignet e Falls das Gerät über einen längeren Zeitraum leer bleibt, schalten Sie es aus, tauen es ab, reinigen und trocknen es, und lassen dann die Tür offen, um Schimmelbildung im Gerät zu vermeiden ° Für Weinlagerschränke: Dieses Gerät ist ausschlieRlich zur Lagerung von Wein bestimmt e Für freistehende Geräte: Dieses Kühlgerät ist nicht für die Verwendung als Einbaugerät bestimmt e Für Geräte ohne 4-Sterne-Fach: Dieses Kühlgerät ist nicht für das Einfrieren von Lebensmitteln geeignet Geräteentsorgung K À Dieses Gerät ist entsprechend der EU-Richtlinie 2012/19/EC für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Elektro- und Elektronik-Altgeräte enthalten sowohl umweltschädliche Stoffe (die negativen Folgen für die Umwelt verursachen) und grundiegenden Komponenten (die wiederverwendet werden Kônnen). Es ist wichtig, Elektro- und Elektronik-Altgeräte spezifischen Behandlungen zu unterziehen, um alle Schadstoffe zu entfernen und ordnungsgemäR zu entsorgen sowie alle Materialien zu recyceln.

Einzelpersonen kônnen eine wichtige Rolle dabei spielen, aus Elektro- und Elektronik-Altgeräten kein Umweltproblem zu machen, da die Einhaltung einiger Grundregeln unerlässlich ist: - Elektro- und Elektronik-Altgeräte dürfen nicht als Hausmüll entsorgt werden; - Elektro- und Elektronik-Altgeräte müssen den entsprechenden Sammelstellen der Gemeinde oder davon registrierten Unternehmen übergeben. Viele Länder bieten môglicherweise die Abholung zu Hause für groRe Elektro- und Elektronik-Altgeräte. In vielen Ländern kônnen beim Kauf eines neuen Geräts Altgeräte an Händier, die einen kostenlosen 1-zu-1-Umtausch vornehmen müssen, zurückgegeben werden, solange das Gerät demselben Typ entspricht und über die gleichen Funktionen wie das bereitgestellte Gerät verfügt. Konformität Mit der Verwendung des C € -kennzeichens auf diesem Produkt bestätigen wir, dass sämtliche relevanten Sicherheits-, Gesundheits- und Umweltvorschriften eingehalten werden, die für dieses Produkt in Europa gesetzlich festgelegt sind. Garantie Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkeï, 1 Jahr für GroRbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien. Tunesien keine gesetzliche Garantie erforderlich. + Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, setzen Sie es nicht direkter Sonneneinstrahlung aus, und sorgen Sie für ausreichende Luftzirkulation. + Legen Sie keine heïBen Lebensmittel in den Kühlschrank, um einen Anstieg der Innentemperatur und den andauernden Betrieb des Kompressors zu vermeiden. + Lagern Sie nicht zu viele Lebensmittel, um eine ausreichende Luftzirkulation zu gewährieisten. + Tauen Sie das Gerät ab, falls sich Eis gebildet hat, um die Kühlung zu erleichtern. + Bei einem Stromausfall sollte die Kühischranktür geschlossen gehalten werden. + Die Tür solite nur môglichst kurz geôffnet werden oder offenstehen. + Stellen Sie den Thermostat nicht auf zu niedrige Temperaturen ein. + Entfernen Sie Staubablagerungen auf der Geräterückseite. Weitere Informationen zum Produkt erhalten Sie unter https://eprel.ec.europa.eu/ oder scannen Sie den QR auf dem mit dem Gerät gelieferten Energieetikett

Vor der ersten Inbetriebnahme Vor dem ersten Einschalten muss sich der Kühischrank mindestens vier Stunden lang absetzen. Es wird empfohlen, den Innenraum des Geräts vor dem ersten Gebrauch mit einer Natronlauge und warmem Wasser zu reinigen und dann gründlich zu trocknen. Bei Erstgebrauch kann der Kühlschrank unangenehm riechen. Dieser Geruch wird verschwinden, sobald das Gerät abgekühit ist. Bitte beachten Sie: Das Gerät startet bei einer Temperatureinstellung von 3 °C und kühlt kontinuierlich, bis die richtige Temperatur erreicht ist. Wenn das Gerät ausgeschaltet ist, sollten Sie vor dem erneuten Einschalten fünf Minuten verstreichen lassen, um unnôtige Beschädigungen des Kompressors zu vermeiden. Keine brennbaren oder explosiven Gegenstände und keine starken korrosiven Säuren oder Basen im Kühlschrank aufbewahren. In diesem Kühlschrank werden Ihre Lebensmittel gekühit, indem die Rückseite des Innenraums abgekühlt wird. Es ist normal, dass sich auf dieser Oberfläche Frost bildet; er wird dann aufgetaut und durch einen kleinen Ablauf an der Unterseite abgelassen, wo er unschädlich verdampft. Die Frostbildung an der Rückwand ist keine Stôrung des Kühlschranks. Nutzung des Kühlschranks + Keine unbedeckten Flüssigkeiten in den Kühlschrank stellen. + Keine heiBen Lebensmittel in den Kühlschrank stellen. Warme Speisen auf Raumtemperatur abkühlen lassen, bevor sie in den Kühischrank gestellt werden. + Nichts an die Rückwand des Kühischranks lehnen, da dies Frost und môgliche Kondenswasserprobleme verursacht, die sich nur schwer entfernen lassen. + Stellen Sie sicher, dass die Lebensmittel sauber sind und dass zusätzliches Wasser abgewischt wird, bevor Sie sie in den Kühischrank stellen. + Wickeln Sie Lebensmittel in Folie ein oder decken Sie sie ab, bevor Sie sie in den Kühlschrank stellen. Dies trägt dazu bei, den Feuchtigkeitsverlust zu vermeiden, Lebensmittel frisch zu halten und unangenehme Gerüche zu vermeiden. + Sortieren Sie die Lebensmittel vor der Lagerung. Lebensmittel, die in Kürze verwendet werden sollen, soliten vorne im Regal aufbewahrt werden, um eine Beeinträchtigung durch längeres Gffnen der Tür zu verhindern. + Den Kühischrank nicht überfüllen. Zwischen den Lebensmitteln sollte genügend Platz sein, damit die Kühlluft zirkulieren kann. + Das Auftauen gefrorener Lebensmittel im Kühlfach hilft, die Temperatur niedrig zu halten und Energie zu sparen. + Bewahren Sie nie rohes Fleisch auf Regalen über gekochtem Fleisch oder anderen Lebensmitteln auf. Dadurch wird verhindert, dass rohes Fleisch andere Lebensmittel kontaminiert. Lagerung Der Kühlbereich ist für die kurzfristige Lagerung von Lebensmitteln vorgesehen. Obwohl niedrige Temperaturen aufrechterhalten werden kônnen, wird eine längere Lagerungszeit nicht empfohlen.

Wenn die kalte Luft im Kühischrank zirkuliert, kann die Temperatur zwischen den verschiedenen Bereichen variieren. Lebensmittel sollten daher je nach Art in unterschiedlichen Bereichen gelagert werden. Die Abschnitte 6 und 7 sind die kältesten Teile des Kühlschranks. Bar | - Butter, Käse usw. : | . Lebensmittel in Gläsern und Flaschen = . Getränke, z. B. Milch :

. Joghurt, Konserven usw. . 75 cl Flaschen oder Fertiggerichte usw. u . Frisches Fleisch und Fisch . Obst und Gemüse Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelboxen und Regalbôden im Produkt, siehe die obigen Bilder. Die Kühischrankeinlagen kännen entsprechend den Aufbewahrungsanforderungen im Kühibereich unterschiedlich angeordnet werden. Um die Kühischrankeinlage zu verlagern, heben Sie ihren hinteren Teil an und ziehen Sie sie dann nach auRen. Um die Einlage zu ersetzen, schieben Sie sie wieder in den Schlitz und senken dann den hinteren Bereich ab. Die Weinablagen kônnen nach Belieben eingesetzt oder herausgenommen werden + Es wird empfohlen, die Temperatur im Kühlschrankfach auf 4 °C + Bei den meisten Arten von Lebensmitteln wird die längste Lagerzeit im Kühischrankfach bei kälteren Temperaturen erreicht. Da bestimmte Produkte (wie frisches Obst und Gemüse) bei kälteren Temperaturen Schaden nehmen kônnen, sollten sie môglichst im Gemüsefach {sofern vorhanden) aufbewahrt werden. Andernfalls solite eine durchschnittliche Thermostateinstellung beibehalten werden. Bedienfeld A B [e Das obige Bild ist das Bedienfeld, und nur die Tasten links und rechts dienen zur Steuerung des Kühlschranks. Die rechte Taste dient zum Ein- und Ausschalten des Kühlschranks, während die linke Taste zum Einstellen der Temperatur dient.

À. Tiefkühlschrank-Temperatur-Einstellungssensor Über diese Taste kann die Temperatur im Kühlschrank eingestellt werden. Drücken Sie diesen Sensor einmal, um die Einstellung zu aktivieren, und dann so oft wie nôtig, bis die gewünschte Stufe ausgewähit ist. Die Einstellungen reichen von Superkühlung, 2 * C, 3° C, 4° C,6°C,8°C. Superkühlung starten: Wenn Superkühlung ausgewähit ist, bedeutet dies, dass der Kühlschrank 24 Stunden lang bei 2 * C arbeitet. Danach wird die Funktion automatisch beendet und kehrt dann zur ursprünglichen Temperatureinstellung zurück. Bitte beachten Sie: Vermeiden Sie nach Môglichkeit, die Temperatur ständig auf Superkühlung oder 2

• Ceinzustellen. Dies wird dazu beitragen, den Kompressor und das Kühlsystem zu entlasten. B. Anzeige der Temperatureinstellung des Kühlschranks Die Leuchtanzeige zeigt die aktuelle Temperatureinstellung an. Durch diese Anzeige wird die Temperatur angepasst. Bitte beachten Sie: Sie verwenden keine Zahlen, um die Temperatur zu ändern. Verwenden Sie stattdessen die Taste zur Einstellung der Kühlschranktemperatur (A). Stellung Temperaturbedingung 12 Sommer oder Raumtemperatur zwischen 20-35°C 23 Frühling, Herbst oder Raumtemperatur zwischen <20°C Super Kühlung Super Kühfunktion C. Einschalt-Taste Drücken Sie die Taste 3 Sekunden lang, um das Gerät ein- oder auszuschalten. Dieses Produkt verfügt über eine Speicherfunktion beim Ausschalten oder bei einem Stromausfall. Pflege und Reinigung Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie es reinigen oder warten. Die Kühl- und Tiefkühlbereiche sollten mit einer Lôsung aus Natron rs | und lauwarmem Wasser gereinigt werden. Verwenden Sie keine Scheuermittel. Nach dem Reinigen spülen und gründlich abtrocknen. Reinigen Sie die Einlagen und Türfächer separat mit einer milden Lôsung aus Spülmittel und Wasser. Waschen Sie sie nicht in der Spülmaschine. Die Ablaufôffnung an der Rückwand des Kühlraums sollte regelmäRig gereinigt werden, um zu verhindern, dass sich das abgetaute Wasser 1 1 im Kühlraum sammelt. Der Ablaufstecker kann zum Reinigen der E Ablaufôffnung verwendet werden. N Wenn das Gerät längere Zeit nicht benutzt werden soll, ziehen Sie den Stecker aus der Steckdose und reinigen Sie das Gerät. Die Türen Abb.4 soliten einen Spalt breit geëffnet gelassen werden, um die Bildung von unangenehmen Gerüchen zu verhindern. Abluss-Stecker Ablautinung

Abtauen des Kühlschranks Der Kühischrank taut sich selbst ab. Das entstehende Wasser wird durch den Kanal an der Rückseite des Kühlschranks aus dem Kühischrank flieRen, es sei denn, die Ablaufôffnung ist blockiert. Der Kanal muss mit dem mitgelieferten Reinigungswerkzeug/Ablaufstecker jederzeit freigehalten werden. Das aufgetaute Wasser wird in der Verdampfungsschale an der Geräterückseite gesammelt und durch Verdampfen freigesetzt. Bitte beachten Sie: Wenn Sie regelmäfig Wasserpfützen oder Frostbildungen im Kühischrank feststellen oder wenn der Kompressor immer läuft, dichtet wahrscheinlich die Tür nicht richtig ab. Dies kônnte auf eine defekte Türdichtung oder eine falsch montierte oder zu schwere Dekortür zurückzuführen sein. Weitere Informationen finden Sie im Abschnitt ,Fehlersuche und - behebung". Austausch der Leuchtmittel Wenn die LED-Beleuchtung defekt ist, darf sie nur von autorisierten Service-Mitarbeitern ausgetauscht werden. Im Falle einer leichten Stôrung in Inrem Kühlschrank wenden Sie sich bitte an den Kundendienst. Die Kontaktdaten finden Sie auf der Rückseite dieser Bedienungsanleitung. Verfügbarkeit von ersatzteilen + Thermostate, Temperatursensoren, Leiterplatten und Lichtquellen sind nach dem Inverkehrbringen der letzten Einheit des Modells mindestens sieben Jahre lang verfügbar. + Türgriffe, Türscharniere, Tabletts und Kôrbe für einen Zeitraum von mindestens sieben Jahren und Türdichtungen für einen Zeitraum von mindestens zehn Jahren, nachdem die letzte Einheit des Models auf den Markt gebracht wurde Fehlerbehebung Wenn Sie Probleme mit dem Gerät haben, sollten Sie zuerst den Abschnitt Fehlersuche und - behebung durchlesen, bevor Sie den Kundendienst anrufen. Wenn das Gerät nicht funktioniert, überprüfen Sie Folgendes: + Wird das Gerät ordnungsgemäk mit Strom versorgt? + Sind die Haussicherungen alle intakt und ist die Sicherung im Stecker nicht durchgebrannt? + Wurde der Kühlschrank ausgeschaltet? + Funktioniert die Steckdose ordnungsgemäR? SchlieRen Sie dazu ein anderes Elektrogerät an die Steckdose an, um zu sehen, ob sie wirklich defekt ist. Wenn das Gerät zwar funktioniert, aber nicht richtig, überprüfen Sie Folgendes: + Ist das Gerät überlastet? + Ist das Thermostat auf eine geeignete Temperatur eingestellt? + SchlieRen die Türen richtig? + Ist das Kühlsystem an der Gerä liegende Wand? + Ist an den Seiten- und Rückwänden eine ausreichende Belüftung vorhanden? + Dies kann daran liegen, dass die Dekortür (en) nicht richtig montiert wurde(n), was dazu führt, dass die Kühlschranktür nicht richtig schlieRt und daher warme Luft einlässt. Wenn Sie vollkommen unsicher sind, bitten Sie Inren Monteur, die Dekortüren zu überprüfen Wenn das Gerät laut ist, überprüfen Sie Folgendes: + Steht das Gerät waagrecht und stabil? erückseite sauber und staubfrei und berü rt es nicht die dahinter

+ Sind Seiten- und Rückwände frei und sind auf dem Gerät keine Gegenstände abgestellt? + Hinweis: Das Kühlgas im Kühlschrank kann auch dann leichte Blubber- oder Gurgelgeräusche verursachen, wenn der Kompressor nicht in Betrieb ist. Wenn das Gerät piept, überprüfen Sie Folgendes: + Ist die Tür geschlossen? Wenn die Tür länger als 60 Sekunden lang geüffnet ist, ertônt ein Alarmsignal. Wenn sich Wasser in der Bodenfläche des Kühischranks befindet, überprüfen Sie Folgendes: + Ist die Ablaufôffnung an der Rückseite des Gefrierfachs frei? Wenn sich an der Rückwand im Inneren des Kühlschranks Eis gebildet hat: + An der Rückwand des Kühischrankinneren kônnen sich einige Eistrépfchen bilden. Dies stellt keinen Fehler am Gerät dar. + Stellen Sie sicher, dass keine Gegenstände im Kühischrank die Rückwand berühren. + Überprüfen Sie, ob beim Offnen der Kühlschranktür etwas Widerstand besteht. Wenn sie sich bei der kleinsten Berührung ôffnet, bedeutet das môglicherweise, dass die Türdichtung ersetzt werden muss. + Überprüfen Sie die Türdichtung auf Knicke, Schmutz oder Beschädigungen. Soliten Sie eines dieser Probleme feststellen und nicht selbst beheben kônnen, wenden Sie sich bitte an den Kundendienst, damit dieser die Dichtung ersetzen kann. + Dies kann daran liegen, dass die Dekortüren nicht richtig montiert wurden. Wenn Sie vollkommen unsicher sind, bitten Sie Ihren Monteur, die Dekortüren zu überprüfen. Wenn das LED-Gerät im Gerät nicht funktionieren: + Wenden Sie sich an den Kundendienst und vereinbaren Sie einen Termin mit einem Techniker Technische unterstützung Um die technische Unterstützung zu kontaktieren, besuchen Sie unsere Website: https://corporate.haïer-europe.com/en/ . Wählen Sie im Bereich ,Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die jeweilige Website weitergeleitet, auf der Sie die Telefonnummer und das Formular finden, um die technische Unterstützung zu kontaktiere

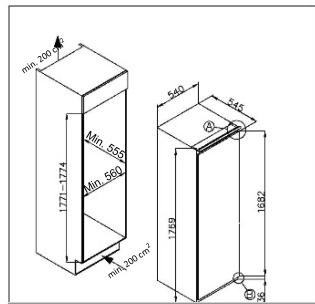

Installation Dieses Gerät darf niemals in der Nähe von Hitzequellen installiert werden, beispielsweise nicht in der Nähe von Heizelementen oder Herden oder an feuchten Orten. Lassen Sie sich bei der Installation dieses Geräts von einer oder zwei weiteren Personen helfen. Dieses Gerät kann scharfe Kanten haben. Tragen Sie für Aufgabe und Umgebung angemessene Persônliche Schutzausrüstung. + Mit den hôhenverstellbaren FüRen an der Vorderseite des Geräts sorgen Sie dafür, dass das Gerät eben steht. + Das Kühisystem an der Geräterückseite darf die dahinter NICHT OBER 40° NEIGEN. liegende Wand nicht berühren. Je grôfer die Lücke zwischen Geräterückseite und Wand, desto besser. + Das Gerät muss mit ausreichender Belüftung installiert werden. Sorgen Sie dafür, dass über dem Gerät Luft entweichen kann und dass zwischen Geräterückseite und Wand ausreichend Platz vorhanden ist. Stellen Sie das Gerät an einem Ort auf, an dem die Umgebungstemperatur der auf dem Typenschild des Geräts angegebenen Klimaklasse entspricht: -_ Erweiterte gemäkigte Zone (SN): ,Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 10 °C bis 32 °C bestimmt." = Gemäkigte Zone (N): ,Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 32 °C bestimmt." = Subtropische Zone (ST): ,Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 38 °C bestimmt." = Tropische Zone (T): ,Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 43 °C bestimmt. Abo. 6

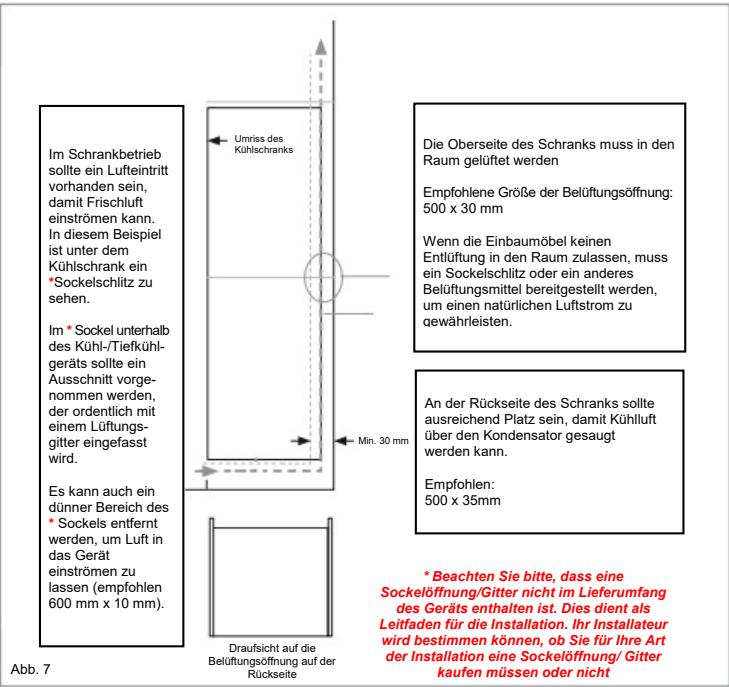

Belüftung Der wichtigste Punkt bei der Installation von Kühlgeräten in eine Einbauküche ist die Belüftung. Die vom Kühlbereich abgezogene Wärme muss in die Atmosphäre abgegeben werden. Eine fehlerhafte Belüftung kann zu einem vorzeitigen Kompressorfehler, einem übermäRigen Stromverbrauch oder einem Gesamtsystemfehler führen und kann die mit dem Gerät bereitgestellte Garantie ungültig machen. Bei Produkten, die in eine gro&e Gehäuseeinheit eingebaut werden sollen, müssen die folgenden Voraussetzungen erfülit sein:

Le arte Die Obersale des Scranks muss in den im Schantbetreb Raum gli verden ste oh Lait Vrhanden san Empfoiene Grôte dr Belüungsäu ami Frschutt Eco serre sinsträmen kann. | 1 sam Boispal | Mann ie Einbaumébel Kinen istunar dem Entitung in den Reum zuassen, muss Kühshrark in ‘an Sockalscht oder ain andere Kalsehiz zu Balungemie beraigecte meren sehen. um einen natürlichen Luftstrom zu ne Sad uahae asvaaien. des KUN-TIsRae | gets coûte an Ausschnitt vorge- | ronmen erden. | An der Rücksate des Schranks solte er anim ausrechend Platz sein, ami RUN it omgelasst | fe an som | Ur den Kondensator gesauat wird. " ’ Empohien: Es kann auch ain dünner Bereich des 500 x 36mm “Sockel entent werden, um fin das art enarômen zu : Beschten Se bite, dass eine fscsan {empfohien Sockeléfung/Giter nicht im Leterumfang 600 mm x 10 mm) des Garäts enthallan st. Dies lent als Leiden far die Installation, Ir installateur Pere wird en Kônnen, ob Sie für ire Art nn DRomng a der Der offene Kanal an der Rückseite ist deutlich sichtbar dargestellt. Für den ordnungsgemäRen Betrieb des Geräts ist es wichtig, dass die Oberseite des Gehäuses nicht blockiert ist. Bei den meisten Geräten ist eine Kanaltiefe von 40-50 mm normal. Am Sockel des Geräts ist eine Belüftungsôffnung erforderlich, damit die Luft über den Kompressor und den Wärmetauscher gesaugt werden kann. Der erforderliche Luftstrom kann durch Entfernen eines dünnen Sockelabschnitts (mindestens 600 mm x 10 mm empfohlen) erreicht werden. Je mehr Luft ein- und austreten kann, desto besser und effizienter ist der Betrieb des Produkts.

Einbau in den Schrank Schieben Sie das Gerät mit Hilfe einer oder zwei anderer Personen in den Schrank. Am Boden des Geräts befinden sich zwei Metallplatten. Bringen Sie die mitgelieferten wei$en Abstandhalter (Abb. 8) auf diese Platten, wie in Abb. 9 dargestellt. (Das Gerät so in den Korpus stolen, dass an der DRE Nachdem Sie Gerâtetür und Korpusfront aufeinander Sete der Sehariere 3 bis 5 mm Frairaum bleiben ‘abgestmmt haben, befestigen Sie die Kunststofab- deckungen aus dem Zubehôrbeutl. 1 ms

Bringen Sie die Dichtung des Geräts an und Schrauben Sie den Geräteboden est schnaïden Sie gegebenenfals überschüssige Tele ab. Bringon Sie an den unteren Tele die Kunststoffabdeckungen an.

Achten Sie darauf, dass die Ränder der Abstandhalter waagrecht mit der Rändern des Schrankbodens sind.

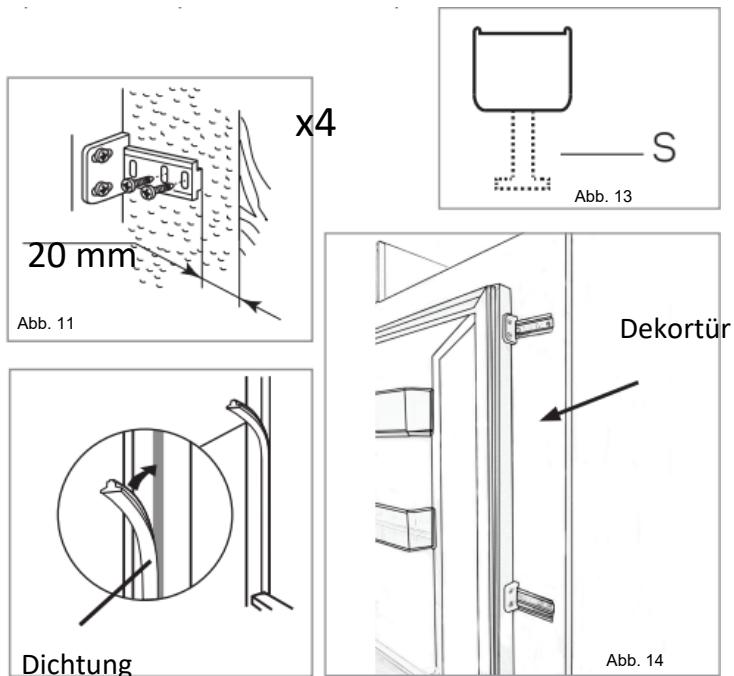

Montage der Stirntür + Zwischen der Seite ohne Scharniere und der Korpuswand muss ein Abstand von 3 bis 4 mm vorhanden sein. + Den Schieberegler in die Halterung einschieben und den Schieberegler 20 bis 22 mm vom Rand des Gehäuses entfernt an der Klappe befestigen, wie in Abb. 11 dargestellt, wobei sicherzustellen ist, dass sich der Schieberegler in der Mitte und waagerecht in der Halterung befindet. Fest von Hand anziehen. + Die Lücke auf der Seite ohne Scharniere mit dem beiliegenden Dichtungs-/Dichtstreifen füllen, wie in Abb. 12 dargestellt. + Die fertige Ansicht der Türschieber sollte denen in der Abbildung 14 ähnlich sein, die 2 montierte Schieberegler zeigt. + Stellen Sie sicher, dass sich die Gerätetüren ordnungsgemäk ôffnen und schlieBen lassen und dicht sind. Wenn Sie nach Abschluss der Montage mit dem Einpassen des Geräts in den Schrank zufrieden sind, biegen Sie die Teile der weiBen Abstandhalter, die mit ,S" gekennzeichnet sind und lassen Sie sie einrasten, wie in der gepunkteten Umrisslinie in Abb. 13 dargestellt. Lassen Sie die restliche Abdeckung der Abstandshalter über den Metallplatten. Abb. 13 Dekortür

Dichtung Abb. 14 Wichtig: Prüfen Sie nach Abschluss der Montage, ob das Gerät im Schrank gesichert ist und ob die Tür/die Türen richtig schlieRen und ôffnen. Wenn beim Offnen der Türen kein Widerstand gegen die Türdichtung zu spüren ist, ist das Gerät und/oder die Dekortüren wahrscheinlich nicht richtig montiert worden.

Türanschlag lhres Geräts ändern Wir empfehlen Ihnen, sich bei der Durchführung dieser Arbeit von einer anderen Person helfen zu lassen, um die Türen zu stützen. Tragen Sie für die durchzuführenden Arbeîten stets die angemessene persônliche Schutzausrüstung. Bereiten Sie eine Oberfläche mit einem weichen, sauberen Tuch oder Ahnlichem vor, wo Sie die Tür während dieser Schritte platzieren kônnen. ‘Abdeckung des rechten oberen Schamiers Entfemen Sie die Tür. und Scharnier mit Schraubendreher entfemen. Nehmen Sie das rechte untere Scharnier Montieren Sie das rechte obere und die linken Kunststoffstecker heraus Schamier links unten und befestigen und bringen Sie sie auf der Sie die Abdeckung. gegenüberiegenden Seite neu an. 3 4 | | Scharier nach oben, um sicherzustellen, dass 1-2-3 sehr nah sind. 5 —S Achten Sie darauf, dass die Türdichtungen korrekt sind: Es ist normal, dass die Dichtung nach dem Ândern des Türanschlags zusammengedrückt wird. Verwenden Sie bei geschlossener Tür einen Fôn, um die Dichtung zu erweitern und den Abstand zwischen Tür und Gerätekorpus zu füllen. Achten Sie darauf, den Fôn nicht zu nah am Gerät zu benutzen, was die Dichtung beschädigen kônnte. Ein Abstand von etwa 10 cm sollte ausreichend sein. Lassen Sie die Dichtung und die Tür danach erst abkühlen, bevor Sie sie berühren. AnschlieRend sollte die Dichtung in ihrer Position bleiben.

DER KÂLTESTE TEIL DES KÜHLSCHRANKS Das nachstehende Symbol zeigt an, wo sich der kälteste Bereich in Inrem Kühlschrank befindet. Dieser Bereich ist in der Nähe des Gebläses und oben durch das Symbol oder durch die in gleicher Hôhe angebrachte Regalfläche gekennzeichnet Um die Temperatur in diesem Bereich zu gewährleisten, ist darauf zu achten, dass die Position des Regalbodens nicht verändert wird.

INSTALLATION DER TEMPERATURANZEIGE

Damit Sie Ihren Kühischrank richtig einstellen kônnen, ist er mit einer Temperaturanzeige ausgestattet, die die durchschnittliche Temperatur im kältesten Bereich überwacht. WARNUNG: Die Temperaturanzeige ist nur für die Verwendung in Ihrem Kühlschrank bestimmt. Achten Sie darauf, sie nicht in einem anderen Kühlschrank (der kälteste Bereich ist unterschiedlich) oder für andere Zwecke zu verwenden. Überprüfung der Temperatur im kältesten Bereich. Wenn die Temperaturanzeige installiert ist, kônnen Sie regelmäig überprüfen, ob die Temperatur im kältesten Bereich korrekt ist. Falls erforderlich, stellen Sie das Thermostat wie oben beschrieben entsprechend ein. Die Temperatur im Inneren des Kühischranks wird von mehreren Faktoren beeinflusst, z. B. von der Raumtemperatur, der Menge der gelagerten Lebensmittel und der Häufigkeit der Türôffnung. Berücksichtigen Sie diese Faktoren bei der Einstellung der Temperatur. Um sicherzustellen, dass die Lebensmittel vor allem im kältesten Teil gut konserviert werden, vergewissern Sie sich, dass die Temperaturanzeige ,OK“ anzeigt. Wenn nicht ,OK' angezeigt wird, ist die Temperatur in diesem Bereich zu hoch. Stellen Sie das Thermostat auf eine hôhere Stufe. Warten Sie mindestens 12 Stunden, bevor Sie das Thermostat neu einstellen. Nach dem Einlegen frischer Lebensmittel in das Gerät oder nach wiederholtem oder längerem) Offnen der Tür ist es normal, dass auf der Temperaturanzeige nicht ,OK“ angezeigt wird.
