MANUALE UTENTE CMS518EW CANDY

Smaltimento degli elettrodomestici usati . Conformità Garanzia Risparmio energetico Prima del primo utilizzo Uso del frigorifero . Conservazione Pannello di controllo . Cura e pulizia Sbrinamento del frigorifero Sostituzione della lampada Disponibilità dei ricambi.. Soluzione dei problemi. Assistenza tecnica.. Installazione. Ventilazione. Installazione nel vano Montaggio dello sportello decorativo Inversione dello sportello dell'elettrodomestico

Vi ringraziamo per aver scelto questo nostro prodotto. Prima di utilizzare il frigorifero, leggere il presente manuale di istruzioni per massimizzare le prestazioni del prodotto. Riporre tutta la documentazione per utilizzo futuro o per i successivi proprietari. Questo apparecchio à destinato unicamente in ambiente domestico o per applicazioni simili quali - La zona cucina destinata al personale di negozi, uffci e altri ambienti lavorativi - Di beauty farm, alla clientela di hotel, motel e altri ambienti di tipo residenziale - Nei Bed&Breafast (B&B) - Per servizi di catering ed applicazioni simili esclusa la vendita al dettaglio Questo elettrodomestico deve essere utilizzato unicamente per la conservazione degli alimenti; qualsiasi altro uso à considerato pericoloso e il produttore non à ritenuto responsable per eventuali omissioni. Si consiglia anche di leggere con attenzione le condizioni di garanzia.

INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni per l'uso e l'installazione. Le istruzioni contengono informazioni importanti relative all'installazione, all'uso e alla manutenzione dell'elettrodomestico. || produttore non è responsabile del mancato rispetto delle istruzioni e delle avvertenze. Conservare tutta la documentazione per future consultazioni o per i proprietari successivi. e Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver rimosso l'imballo e le protezioni per il trasporto. Tenere lontani i bambini dall'imballo e dai relativi componenti. | cartoni pieghevoli e la pellicola di plastica potrebbero causare il soffocamento. e Lasciare riposare per almeno 4 ore prima dell'accensione per consentire all'olio del compressore di depositarsi se trasportato orizzontalmente e Al momento della consegna, verificare che il prodotto non sia danneggiato e che tutte le parti e gli accessori siano in perfette condizioni ° Non danneggiare il circuito del refrigerante

Mantenere libere da qualsiasi ostruzione le aperture di ventilazione nel luogo in cui si trova l'elettrodomestico o nella struttura nella quale à incassato Non usare mai acqua per lavare la zona del compressore, pulire accuratamente con un panno asciutto dopo la pulizia per evitare la formazione di ruggine L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante. Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso. Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. L'elettrodomestico funziona con corrente elettrica 220- 240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato awio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, à opportuno montare un regolatore automatico. Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico à dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a

terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile. Accertarsi che il cavo di rete non sia impigliato sotto l'elettrodomestico durante e dopo il trasporto/spostamento, per evitare che il cavo di rete venga tagliato o danneggiato. Se il cavo di alimentazione dell’elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi Non montare l'elettrodomestico in ambienti polverosi, in presenza di olio o umidità, non esporlo alla luce solare diretta e all'acqua Non montare l'elettrodomestico vicino a stufe o materiali infiammabili PER gli elettrodomestici dotati di vano congelatore, non aprire il coperchio in caso di interruzione della corrente. Gli alimenti surgelati non dovrebbero guastarsi se l'interruzione dell'alimentazione dura meno delle ore indicate sull'etichetta della classificazione (tempo di aumento della temperatura). Se l'interruzione dell'alimentazione dura di più, controllare gli alimenti e consumarli immediatamente o ricongelarli solo dopo averli cotti. Se il coperchio dell'elettrodomestico non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende

dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio. Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo elettrodomestico à destinato ad ambienti residenziali, per cui si sconsiglia di conservare materiali che richiedono temperature rigide. Non piegare troppo o tirare il cavo di alimentazione e non toccare la spina con le mani bagnate Non conservare nell'elettrodomestico prodotti contenenti propellenti infiammabili (ad es. bombolette spray) o sostanze esplosive. Pericolo di esplosione! Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua. Non usare apparecchi elettrici all’interno degli scomparti per la conservazione degli alimenti dell'elettrodomestico, se questi non sono del tipo consigliato dal produttore Non toccare gli elementi interni di raffreddamento, specialmente con le mani bagnate, per evitare crepe o lesioni Sono a rischio i bambini, le persone affette da limitazione delle capacità fisiche, mentali o sensoriali, nonché le persone che non conoscono perfettamente

il funzionamento sicuro dell'elettrodomestico. Accertarsi che i bambini e le persone vulnerabili siano consapevoli dei pericoli. Una persona responsabile della sicurezza deve sorvegliare o istruire i bambini e le persone vulnerabili che adoperano l'elettrodomestico. L'elettrodomestico non deve essere utilizzato da bambini di età inferiore a 8 anni. | bambini non devono giocare con l’elettrodomestico | bambini dai 3 agli 8 anni possono riempire e svuotare questo elettrodomestico PER gli elettrodomestici dotati di vano congelatore: non conservare liquidi in bottiglia o in lattina (specialmente bevande gassate) nel vano congelatore. Le bottiglie e lattine possono scoppiarel PER gli elettrodomestici dotati di vano congelatore: non mettere mai in bocca alimenti surgelati subito dopo averli estratti dal vano congelatore. Pericolo di ustioni dovute alla bassa temperatura! Accertarsi sempre che i componenti di plastica e la guarnizione dello sportello siano privi di olio e grasso. In caso contrario, i componenti di plastica e la guarnizione dello sportello diventeranno porosi. Prima di ogni intervento occorre disinserire l’alimentazione elettrica all’elettrodomestico Non usare dispositivi meccanici o altri strumenti artificiali per accelerare il processo di sbrinamento, diversi da quelli consigliati dal produttore

Non utilizzare oggetti appuntiti o acuminati come coltelli o forchette per rimuovere il ghiaccio. Non utilizzare mai asciugacapelli, riscaldatori elettrici o altri elettrodomestici per lo sbrinamento Si consiglia di mantenere pulita la spina: eventuali residui di sporco sulla spia possono provocare incendi Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi sempre all'assistenza clienti. Sorvegliare i bambini durante la pulizia o la manutenzione dell'elettrodomestico. Non pulire i ripiani di vetro freddi con acqua calda. Un'improwvisa variazione della temperatura pud causare la rottura del vetro. AVVERTENZA: i tubi del circuito di refrigerazione trasportano una lieve quantità di refrigerante ecologico ma _infiammabile (R600a) e di gas isolante (ciclopentano). Questi prodotti non danneggiano lo strato di ozono e non aumentano l'effetto serra. Se il refrigerante fuoriesce, pud lesionare gli occhi o incendiarsi. Se ïil circuito di refrigerazione è visibilmente danneggiato: - Spegnere l'elettrodomestico e staccare la spina dalla rete elettrica. - Tenere lontano dall'elettrodomestico fiamme libere e/o fonti di ignizione.

- Ventilare accuratamente il locale per alcuni minuti. -_Informare l'assistenza clienti. AVVERTENZA: per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione. AVVERTENZA: non adoperare prese multiple o alimentatori portatili. Si sconsiglia l'uso di prolunghe e prese multiple. Non tentare di sedersi o stare in piedi sulla parte superiore dell'elettrodomestico, per evitare lesioni personali o danni all'elettrodomestico. Questo elettrodomestico non pud essere impilato con altri elettrodomestici. Il prodotto è progettato e costruito solo per uso domestico È possibile utilizzare solo component originali forniti dal produttore. Il produttore garantisce che solo questi componenti soddisfano i requisiti di sicurezza. L'apertura prolungata della porta pud causare un significativo aumento della temperatura nei vani dell'elettrodomestico Pulire regolarmente le superfici che possono venire a contatto con gli alimenti e i sistemi di scarico accessibili Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; sciacquare l'impianto idrico collegato alla rete idrica se l'acqua non è stata prelevata per 5 giorni

Conservare la carne e il pesce crudo in appositi contenitori in frigorifero, in modo che non vengano a contatto con altri alimenti o che non gocciolino su di essi Gli scomparti per surgelati a due stelle (se presenti nell'elettrodomestico) sono adatti alla conservazione di alimenti pre-congelati, alla conservazione o alla preparazione di gelati e alla produzione di cubetti di ghiaccio Gli scomparti a una, due e tre stelle (se presenti nell'elettrodomestico) non sono adatti al congelamento di alimenti freschi Se l'elettrodomestico viene lasciato vuoto per lunghi periodi di tempo, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per evitare che si formi muffa all'interno Per ji frigoriferi cantina: Apparecchio destinato esclusivamente alla conservazione del vino Per gli apparecchi a libera installazione: Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso Per gli apparecchi senza uno scomparto a 4 stelle: Apparecchio di refrigerazione non idoneo al congelamento di alimenti

Smaltimento degli elettrodomes Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La direttiva RAEE riguarda le sostanze inquinanti (che possono causare conseguenze negative per l'ambiente) e i componenti principali (che possono essere riutilizzati). Ë importante che i RAËE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e riciclare tutti i materiali Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale Esistono alcune regole specifiche da rispettare: + LRAËE non devono essere trattati come rifiuti domestici; - I RAEE devono essere affidati agli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati à disponibile anche un servizio di raccolta porta a porta per i RAEE. In caso di acquisto di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare gratuitamente in numero corrispondente agli elettrodomestici acquistati, a condizione che à singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati. Conformità Apponendo il marchio C€ su questo prodotto, confermiamo la conformità a tutti i requisiti di legge europei in materia di sicurezza, salute e tutela ambientale applicabili per legge a questo prodotto. Garanzia La garanzia minima &: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta. Risparmio energetico Per un maggiore risparmio di energia si consiglia di procedere come segue: + Installare l'elettrodomestico lontano da fonti di calore, al riparo dall'irradiazione diretta dei raggi solari e in un ambiente ben ventilato. + Evitare di conservare alimenti caldi nel frigorifero per evitare di aumentare la temperatura interna, provocando un funzionamento continuo del compressore. + Non riempirlo eccessivamente in modo tale da garantire una corretta circolazione dell'aria. + Sbrinare l'elettrodomestico in presenza di ghiaccio per facilitare il trasferimento del freddo.

+ In caso di mancanza di energia elettrica, si consiglia di lasciare chiusa la porta del frigorifero. + Aprire o tenere aperte le porte dell'elettrodomestico il meno possible. + Evitare di regolare il termometro a temperature troppo basse. + Togliere la polvere presente nella parte posteriore dell'elettrodomestico. Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio Lasciare riposare il frigorifero per almeno quattro ore prima di accenderlo. Prima del primo utilizzo, si raccomanda di pulire l'interno dell'elettrodomestico con una soluzione di bicarbonato di sodio e acqua calda, e di asciugarlo perfettamente. Al primo utilizzo, il frigorifero pud emettere odori. Tali odori scompariranno mano a mano che l'elettrodomestico si raffredda. Not: L'elettrodomestico si avia con la temperatura impostata a 3 e rimane in funzione ininterrottamente fino a raggiungere la temperatura corretta. Se l'elettrodomestico viene spento, attendere cinque minuti prima di riaccenderlo, per evitare di danneggiare il compressore. Non conservare mai nell'elettrodomestico oggetti infiammabili o esplosivi e acidi o alcali altamente corrosivi. Questo frigorifero raffredda gli alimenti raffreddando la parte posteriore interna della cavità. L'accumulo di brina su questa superficie à normale; la brina, poi, si disperde e viene evacuata tramite un piccolo scarico nella parte inferiore, dove evapora senza produrre danni. La presenza di brina sulla parte posteriore non à indice di malfunzionamento del frigorifero. Uso del frigorifero + Non collocare mai liquidi scoperti nel frigorifero. + Non collocare alimenti caldi nel frigorifero. Lasciare raffreddare a temperatura ambiente gli alimenti caldi prima di collocarli nel frigorifero. + Per evitare la formazione di brina e condensa difficili da rimuovere, non appoggiare nulla contro la parete posteriore del frigorifero. + Accertarsi che gli alimenti siano puliti e che l'acqua in eccesso sia stata rimossa prima di collocarli nel frigorifero. + Avvolgere o coprire gli alimenti prima di collocarli nel frigorifero. Questo accorgimento contribuisce a prevenire la perdita di umidità, a mantenere gli alimenti freschi e ad evitare odori sgradevoli. + Ordinare gli alimenti prima di conservarli. Conservare gli alimenti che saranno consumati a breve nella parte anteriore del ripiano, per evitare il deterioramento causato dall'apertura dello sportello per periodi prolungati. + Non riempire eccessivamente il frigorifero. Lo spazio tra gli alimenti deve essere sufficiente per consentire la circolazione dell'aria fredda. + Lo scongelamento degli alimenti surgelati nello scomparto frigo contribuisce a mantenere bassa la temperatura e a risparmiare energia. + Non conservare mai la carne cruda sui ripiani sopra la carne cotta o altri prodotti. In tal modo, si evita che i succhi prodotti dalla carne cruda contaminino altri alimenti.

Conservazione Il frigorifero serve alla conservazione a breve termine degli alimenti. Anche se à possibile mantenere basse temperature, si sconsigliano lunghi periodi di conservazione degli alimenti Poiché l'aria fredda circola nel frigorifero, la temperatura pud variare tra le diverse sezioni. Gli alimenti devono essere conservati in sezioni diverse a seconda del tipo. Le sezioni 6 e 7 sono le parti pi fredde del frigorifero.

1. Burro, formaggi ecc. c =

2. Alimenti in vasetti e bottiglie s Le

6. Bottiglie da 75 cl, piatti pronti ecc. I

7. Carne e pesce freschi . 1

8. Frutta e verdura —|

La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti Iripiani del frigorifero possono essere spostati in base ai requisiti di conservazione nella sezione frigo. Per spostare il ripiano, sollevare la parte posteriore e tirarlo verso l'esterno. Per rimontarlo, fare scivolare indietro il ripiano nella feritoia e abbassare la parte posteriore. 1 portabottiglie possono essere aperti o chiusi a piacimento. + Si consiglia di impostare la temperatura a 4°C nel vano frigorifero + Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato. Pannello di controllo L'immagine sopra à il pannello di controllo e solo i pulsanti a sinistra e a destra sono funzionali per controllare il frigorifero. Il tasto destro serve per accendere / spegnere il frigorifero, entre il tasto sinistro serve per regolare la temperatura. À. Sensore di regolazione della temperatura del frigorifero

Questo pulsante serve a regolare la temperatura interna del frigorifero. Premere questo sensore per effettuare la regolazione, premendolo più volte fino a selezionare i livello desiderato. Le impostazioni vanno da “super cooling”, 2 * C, 3°C,4°C,6°C,8°C. Awvia il “super cooling”: quando è selezionato il “super cooling”, significa che il frigorifero funzionerà a 2 * C per 24 ore, dopodiché la funzione si spegnerà automaticamente, quindi tornerà all'impostazione di temperatura originale. Nota: se possibile, evitare di impostare la temperatura su “super cooling” o 2 * C tutto il tempo. Cid contribuirà ad alleviare la tensione sul compressore e sul sistema di refrigerazione. B. Display di impostazione della temperatura del frigorifero Questo display indica l'impostazione attuale della temperatura. La regolazione della temperatura pud essere effettuata tramite questo display. Nota: Non usi i numeri per cambiare la temperatura. Utilizzare invece il pulsante di regolazione della temperatura del frigorifero (A). Posizione Condiziont 12 Estate o temperatura ambiente compresa tra 20e 35°C 23 Primavera/autunno o temperatura ambiente compresa tra < 20 °C Supercooling Funzione su percooling C. Pulsante di accensione Premere il pulsante per 3 secondi per accendere o spegnere l'apparecchiatura Questo prodotto à dotato di una funzione di memoria di spegnimento o interruzione dell'alimentazione. Cura e pulizia Prima di effettuare la pulizia o la manutenzione, scollegare sempre l'elettrodomestico dalla fonte di alimentazione. Pulire regolarmente le sezioni frutta e verdura con una soluzione di bicarbonato di sodio sciolto in acqua tiepida. Non adoperare prodotti o detersivi abrasivi. Dopo il lavaggio, sciacquare e asciugare perfettamente. Pulire a mano i ripiani, cassetti e i balconcini separatamente con un po d'acqua e detersivo liquido per stoviglie. Non collocare gli Tappo discarco accessori in lavastoviglie. Utensie perl scañico Il foro di scarico dell'acqua sul retro dello scomparto frigorifero deve 1 1. essere pulito periodicamente per evitare che l'acqua scongelata si = raccolga all'interno dello scomparto. L'utensile per lo scarico pud essere utilizzato per pulire il foro di scarico. Se l'elettrodomestico non verrà utilizzato per lunghi periodi, staccare | "9-4 la spina e pulirlo. Lasciare socchiusi gli sportelli per evitare la formazione di muffa e odori sgradevoli. Sbrinamento del frigorifero Il frigorifero si sbrina da solo. L'acqua che si produce esce dal frigorifero attraverso il canale sul retro del frigorifero, a meno che il foro di scarico non sia ostruito. Ë importante tenere sempre

libero il canale utilizzando l'utensile per la pulizia e per lo scarico in dotazione. L'acqua scongelata si raccoglie nella vaschetta di evaporazione sul retro dell'elettrodomestico e viene dissipata tramite evaporazione Nota: se nel frigorifero si formano regolarmente pozze d'acqua e accumuli di brina o si nota che il compressore à sempre in funzione, à probabile che lo sportello non sigilli perfettamente l'elettrodomestico. I! problema potrebbe essere causato da una guarnizione difettosa dello sportello, dal montaggio errato, dal peso eccessivo dello sportello decorativo. Per ulteriori informazioni, consultare la sezione relativa alla soluzione dei problemi. Sostituzione della lampada Se l'iluminazione a LED si guasta, deve essere sostituita solo da tecnici dell'assistenza autorizzati. In caso di guasto dell'iluminazione interna del frigorifero, rivolgersi all'assistenza clienti per chiedere un intervento. | contatti sono riportati sulla copertina posteriore di questo manuale. Disponibilità dei ricambi + Termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dallimmissione sul mercato dell’ultima unità del modello; + Maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell‘ultima unit del modello; Soluzione dei problemi In caso di problemi con l'elettrodomestico, consultare le soluzioni indicate prima di chiamare l'assistenza clienti. Se l'elettrodomestico non funziona, controllare: + Se all'elettrodomestico arriva corrente. + Se i fusibili domestici sono integri e se il fusibile nella spina à bruciato. + Se il frigorifero à stato spento. + Se la presa di corrente funziona. Per effettuare questa prova, inserire un altro apparecchio elettrico per controllare se la presa di corrente è difettosa Se l'elettrodomestico funziona male, controllare: + Se l'elettrodomestico à sovraccarico. + Se il termostato à impostato su una temperatura adeguata. + Se gli sportelli si chiudono perfettamente. + Se il sistema di raffreddamento sul retro dell'elettrodomestico & pulito e privo di polvere e non tocca la parete posteriore. + Se la ventilazione laterale e posteriore è sufficiente. + Il problema pud verificarsi se gli sportelli decorativi non sono montati correttamente, per cui lo sportello del frigorifero non si chiude perfettamente lasciando entrare aria calda. In caso di dubbi, chiedere all'installatore di controllare gli sportelli decorativi. Se l'elettrodomestico à rumoroso, controllare: + Se l'elettrodomestico è a livello ed è stabile. + Se le pareti lateral e quella posteriore sono libere e nessuno oggetto poggia sull'lettrodomestico.

+ Nota: il gas refrigerante che circola nelle tubazioni del frigo pud produrre un lieve rumore (come di bollicine) anche quando il compressore non à in funzione. Se l'elettrodomestico emette un segnale acustico, controllare: + Se che lo sportello à chiuso. L'allarme viene emesso 60 secondi dopo l'apertura dello sportello. In presenza di acqua nella base del frigorifero, effettuare i seguenti controlli: + Accertarsi che il foro di scarico sul retro dello scomparto sia libero. Se si à formato ghiaccio sulla parete posteriore del frigorifero: + Ë normale che si formino goccioline di ghiaccio sulla parete posteriore del frigorifero. Cid non costituisce un difetto dell'elettrodomestico. + Accertarsi che nessun oggetto allinterno del frigorifero sia a contatto con la parete posteriore. + Accertarsi che l'apertura dello sportello dell'elettrodomestico opponga una certa resistenza. Se lo sportello si apre al minimo tocco, à possibile che la guarnizione dello sportello debba essere sostituita. + Accertarsi che la guarnizione dello sportello non sia piegata o danneggiata e che non contenga detriti. Se non à possibile risolvere personalmente il problema, rivolgersi all'assistenza clienti per la sostituzione della guarnizione. + 11 problema pud verificarsi se gli sportelli decorativi non sono montati correttamente. In caso di dubbi, chiedere all'installatore di controllare gli sportelli decorativi. Se l'unità a LED nell'elettrodomestico non funziona: + Rivolgersi all'assistenza clienti per chiedere un intervento. Assistenza tecnica Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier- europe.com/en/ . Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica Installazione Questo elettrodomestico non deve mai essere installato vicino a fonti di calore (ad es. termosifoni o fornelli) né in luoghi umidi. Per l'installazione di questo elettrodomestico occorrono almeno due persone. | bordi di questo elettrodomestico possono essere taglienti. Indossare dispositivi di protezione personale adeguati all'attività e all'ambiente. + Per accertarsi che l'elettrodomestico sia a livello, agire sui piedini regolabili in altezza nella parte anteriore dell'elettrodomestico. + Il sistema di raffreddamento sul retro dell'elettrodomestico non deve toccare la parete posteriore. Maggiore à la distanza, meglio è. + L'elettrodomestico deve essere installato in modo da garantire un'adeguata ventilazione. Accertarsi che vi sia spazio libero sopra l'elettrodomestico per consentire la fuoriuscita dell'aria e che vi sia spazio tra la parte posteriore dell'elettrodomestico e la parete.

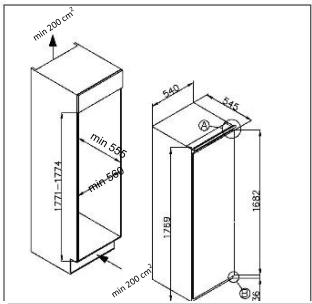

Install lare il frigorifero in un luogo in cui la temperatura ambientale corrisponda alla classe climatica indicata nell’etichetta dell’apparecchio: Ven Quani ventil + Temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C» + Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C» + Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C» + Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 *C» azione do si installa un frigorifero in una cucina componibile, à molto importante considerare la lazione. Il calore rimosso dallo scomparto di raffreddamento deve essere dissipato nell'atmosfera. Una ventilazione inadeguata pud causare guasti prematuri del compressore, consumi energetici eccessivi e guasti totali del sistema, e pud invalidare la garanzia fornita con l'elettrodomestico. | prodotti da installare in un mobile alto sono soggetti ai seguenti requisiti: Le sagoma ca Per consentir Fer Fgresse delai, predispore una presa ar nel vane. In quest esempi,

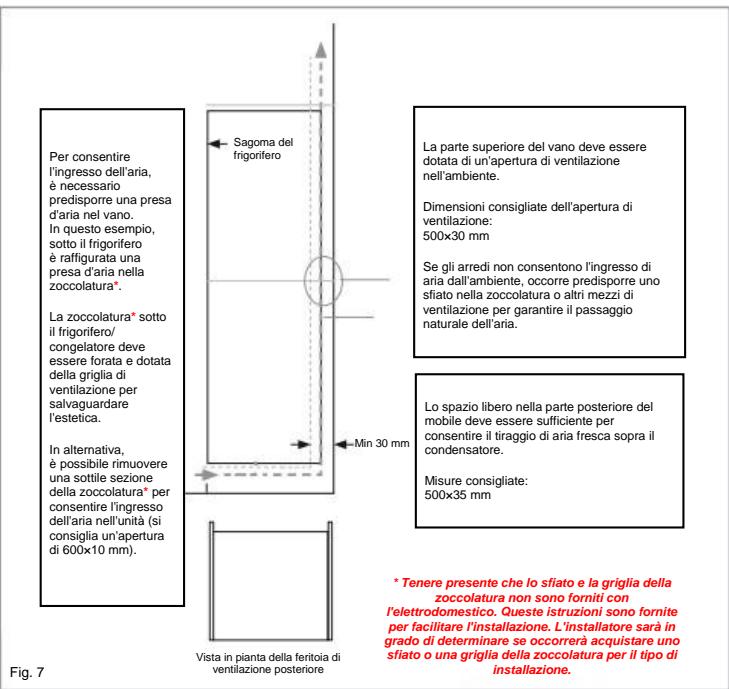

La pate superoe de van deve essere dotta di unaperua di ventazione nellambiente Dimensieiconsiglatedel'aperura di ventiazine: 50x00 mm raFiguata una presa dati nel Foccolrae. Se gares non consentono lingress0 di Ans daambiere,occoe prepare uno ao nella zoccoiair 0 al mer ventlzione per garanëre 1 passaggio La zoccoturasoto nature der A rgortere! congelaore deve aaère fort Gotta dela gta verélzione per saaguardare Fest Lo spazie Hber nel pare poster del mobile deve ester suicant per consentre 1 raggi dar Fesca sopr 1 fer 0 mn | Édeneatore In atematse, + Epossbe mmuovere una sole sezione dela zoccoiara" per anse grasse delai mean (si ans unaperara 4160000 mm Misure consigiat 500SS Tenere presents che o fiat a gril dela 20coltura non son0 foi con Fi.7 its in pan da ea & ao 0 una gra della zoccolatra per Bpo di erlane poser instalsrione.

Il canale aperto nella parte posteriore à illustrato chiaramente. Per il corretto funzionamento dell'elettrodomestico ë importante che la parte superiore dell'involucro non sia ostruita. Nella maggior parte dei casi, à sufficiente un canale profondo 40-50 mm. Ë necessario un foro di ventilazione nella zoccolatura dell'unità in modo da garantire lo scambio termico e il tiraggio dell'aria sopra il compressore. Il flusso d'aria necessario pud essere ottenuto rimuovendo una sottile sezione della zoccolatura (si consiglia un'apertura di almeno 600x10 mm). In generale, maggiore à aria che pud entrare e uscire, migliore à il funzionamento del prodotto. Installazione nel vano Con l'aiuto di almeno un'altra persona, spostare l'elettrodomestico nel vano. Alla base dell'elettrodomestico sono presenti due piastre metalliche. Su queste piastre montare i distanziatori bianchi (Fig. 8) forniti in dotazione, come indicato nella Fig. 9. rose Inserire l'eletrodomestico nel colonna collpcandolo Accerarsi ee sparelo deleetrodomestc sa ET Re sÉ ca nnes scene EN Aline alo spas del colnnae fsae operenn pete Contenu nel sacho degh 1 me cresson

‘Avviare la pate infriore Applicare la guamizione alelettrodomestico del'eletrodomestco. gare la pare In eccesso, se necessaro. Montare le part inferior con | caperchin plastic. 3 4 |

Nes à Accertarsi che i labbri dei distanziatori siano a livello con il labbro della base del vano.

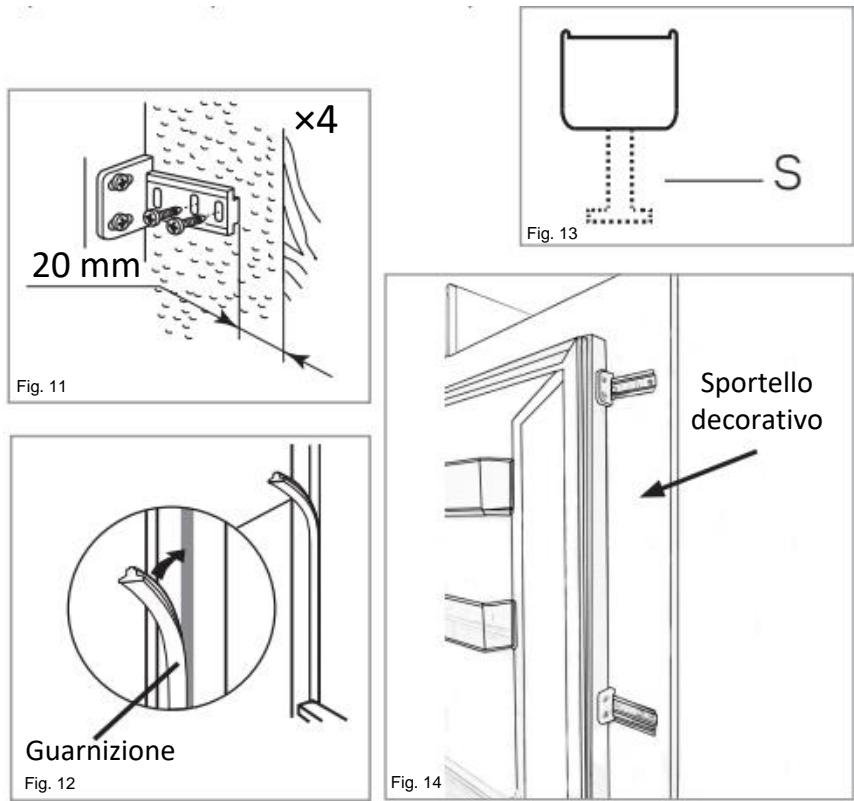

Montaggio dello sportello decorativo + Accertarsi che vi sia una distanza di 3-4 mm tra il lato non incernierato e la parete del vano. + Individuare il cursore nella staffa e fissarlo allo sportello decorativo a 20-22 mm di distanza dal bordo, come illustrato in Fig. 11, in modo che il cursore sia posizionato centralmente e orizzontalmente all'interno della staffa. Stringere saldamente a mano. + Riempire lo spazio sul lato non incernierato con la guarnizione o la striscia di tenuta fornita in dotazione, come mostrato in Fig. 12. + L'aspetto finale dei cursori dello sportello deve essere simile a quello illustrato in Fig. 14, che raffigura due cursori in posizione. + Accertarsi che lo sportello dell'elettrodomestico si apra, si chiuda e sigilli perfettamente l'elettrodomestico. Al termine, se l'elettrodomestico & inserito correttamente nel vano, piegare e far scattare le parti dei distanziatori bianchi contrassegnati con la lettera "S", come indicato dal contorno tratteggiato in Fig. 13. Lasciare il resto del coperchio del distanziatore in posizione sopra le piastre metalliche. Sportello decorativo 1 | Guarnizione | | ra mu | | stallazione, accertarsi che l'elettrodomestico sia fissato all'interno si aprano e si chiudano correttamente. Se le guarnizioni degli sportelli Importante: al termine del dell'unità e che gli sportel

oppongono resistenza all'apertura degli sportelli, à probabile che l'elettrodomestico e/o gli sportelli decorativi non siano stati montati correttamente. Inversione dello sportello dell'elettrodomestico Si raccomanda di chiedere aiuto a un'altra persona per sostenere gli sportelli durante l'esecuzione di questa operazione. Indossare dispositivi di protezione personale adeguati all'attività da svolgere. Preparare una superficie con un asciugamano morbido e pulito (0 simile) dove collocare lo sportello durante queste operazioni. Smontare il coperchio della cerniera superiore destra e la cerniera con un cacciavite. Rimuovere lo sportello. Smontare la cerniera inferiore destra Montare la cerniera superiore destra e itappi di plastica a sinistra, in basso a sinistra, quindi montare il € rimontari sul lato opposto. coperchio. =. Ê N) C& ÿ Collocare lo sportello sulla cerniera inferiore e montare le ceriere dal basso verso l'alto, accertandosi che 1-2-3 siano molto vicini. 5 n—® LE: ——/7—0© Accertarsi che le guarnizioni sigillino perfettamente lo sportello: Ë normale che la guarnizione si comprima dopo l'inversione dello sportello. Con lo sportello chiuso, espandere la guarnizione con un asciugacapelli e riempire lo spazio tra lo sportello e l'involucro dell'elettrodomestico. Non awvicinare eccessivamente l'asciugacapell all'elettrodomestico, altrimenti la guarnizione potrebbe danneggiarsi. Una distanza di circa 10 cm dovrebbe essere adeguata. Al termine, lasciare raffreddare la guarnizione e lo sportello prima di toccarli. Dopo questa operazione, la guarnizione dovrebbe rimanere in posizione.

Il simbolo sottostante indica la posizione dell'area più fredda del frigorifero. Quest'area à indicata in alto e vicino alla ventola dal simbolo o dal ripiano posizionato alla stessa altezza. Per garantire la temperatura in questa zona, assicurarsi che la posizione di questo ripiano non venga cambiata.

INSTALLAZIONE DELL'INDICATORE DI TEMPERATURA

Per poter effettuare un'impostazione corretta, il frigorifero à dotato di un indicatore di temperatura che monitora la temperatura media nella parte più fredda. AVVERTENZA: questo indicatore & destinato esclusivamente all'uso con il frigorifero. Assicurarsi di non utilizzarlo in un frigorifero diverso (l'area più fredda sarà differente) o per qualsiasi altro scopo. Controllo della temperatura nella zona più fredda. Una volta installato l'indicatore di temperatura, & possibile controllare periodicamente che la temperatura nella zona più fredda sia corretta Se necessario, regolare il termostato di conseguenza come descritto sopra. La temperatura all'interno del frigorifero à influenzata da diversi fattori, come la temperatura ambiente, la quantità di cibo conservato e la frequenza con cui viene aperta la porta. Tenere in considerazione questi fattori quando si imposta la temperatura Per garantire che il cibo nel frigorifero sia ben conservato, specialmente nella parte più fredda, assicurarsi che l'indicatore della temperatura mostri "OK". Se “OK” non viene visualizzato, significa che la temperatura in quella parte à troppo elevata. Impostare il alta. Attendere almeno 12 ore prima di regolare nuovamente il termostato su una posizione pi termostato. Dopo aver inserito alimenti freschi all'interno dell'elettrodomestico © dopo ripetute (0 prolungate) aperture della porta, à normale che l'indicazione “OK” non venga visualizzata sull'indicatore.
