BEDIENUNGSANLEITUNG EASYMIG85 GYS

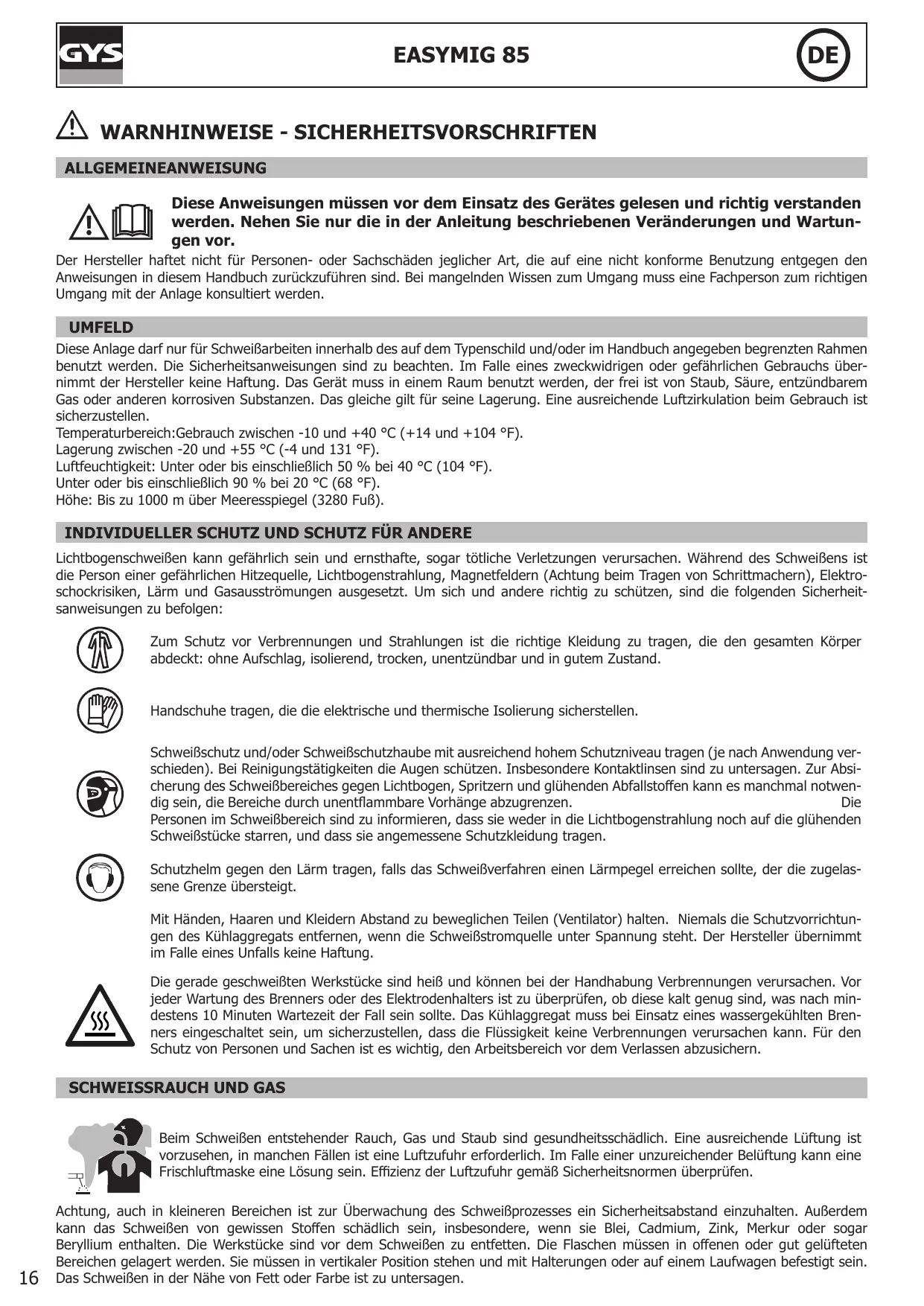

VAN WARNHINWEISE - SICHERHEITSVORSCHRIFTEN

ALLGEMEINEANWEISUNG Diese Anweisungen müssen vor dem Einsatz des Gerätes gelesen und richtig verstanden werden. Nehen Sie nur die in der Anleitung beschriebenen Veränderungen und Wartun- À gen vor. Der Hersteller haftet nicht für Personen- oder Sachschäden jeglicher Art, die auf eine nicht konforme Benutzung entgegen den Anweisungen in diesem Handbuch zurückzuführen sind. Bei mangelnden Wissen zum Umgang muss eine Fachperson zum richtigen Umgang mit der Anlage konsultiert werden. UMFELD Diese Anlage darf nur für SchweiBarbeiten innerhalb des auf dem Typenschild und/oder im Handbuch angegeben begrenzten Rahmen benutzt werden. Die Sicherheitsanweisungen sind zu beachten. Im Falle eines zweckwidrigen oder gefährlichen Gebrauchs über- nimmt der Hersteller keine Haftung. Das Gerät muss in einem Raum benutzt werden, der frei ist von Staub, Säure, entzündbarem Gas oder anderen korrosiven Substanzen. Das gleiche gilt für seine Lagerung. Eine ausreichende Luftzirkulation beim Gebrauch ist sicherzustellen. Temperaturbereich:Gebrauch zwischen -10 und +40 °C (+14 und +104 °F). Lagerung zwischen -20 und +55 °C (-4 und 131 °F). Luftfeuchtigkeit: Unter oder bis einschlieBlich 50 % bei 40 °C (104 °F). Unter oder bis einschlieBlich 90 % bei 20 °C (68 °F). Hôhe: Bis zu 1000 m über Meeresspiegel (3280 FuB). INDIVIDUELLER SCHUTZ UND SCHUTZ FÜR ANDERE LichtbogenschweiBen kann gefährlich sein und ernsthafte, sogar tôtliche Verletzungen verursachen. Während des SchweiBens ist die Person einer gefährlichen Hitzequelle, Lichtbogenstrahlung, Magnetfeldern (Achtung beim Tragen von Schrittmachern), Elektro- schockrisiken, Lärm und Gasausstrômungen ausgesetzt. Um sich und andere richtig zu schützen, sind die folgenden Sicherheit- sanweisungen zu befolgen: Zum Schutz vor Verbrennungen und Strahlungen ist die richtige Kleidung zu tragen, die den gesamten Kôrper abdeckt: ohne Aufschlag, isolierend, trocken, unentzündbar und in gutem Zustand. Handschuhe tragen, die die elektrische und thermische Isolierung sicherstellen. SchweiBschutz und/oder SchweiBschutzhaube mit ausreichend hohem Schutzniveau tragen (je nach Anwendung ver- schieden). Bei Reinigungstätigkeiten die Augen schützen. Insbesondere Kontaktlinsen sind zu untersagen. Zur Absi- cherung des SchweiBbereiches gegen Lichtbogen, Spritzern und glühenden Abfallstoffen kann es manchmal notwen- 4 dig sein, die Bereiche durch unentflammbare Vorhänge abzugrenzen. Die Personen im SchweiBbereich sind zu informieren, dass sie weder in die Lichtbogenstrahlung noch auf die glühenden SchweiBstücke starren, und dass sie angemessene Schutzkleidung tragen. Schutzhelm gegen den Lärm tragen, falls das SchweiBverfahren einen Lärmpegel erreichen sollte, der die zugelas- sene Grenze übersteigt. Mit Händen, Haaren und Kleidern Abstand zu beweglichen Teilen (Ventilator) halten. Niemals die Schutzvorrichtun- gen des Kühlaggregats entfernen, wenn die SchweiBstromquelle unter Spannung steht. Der Hersteller übernimmt im Falle eines Unfalls keine Haftung. Die gerade geschweïñiten Werkstücke sind heiB und kônnen bei der Handhabung Verbrennungen verursachen. Vor jeder Wartung des Brenners oder des Elektrodenhalters ist zu überprüfen, ob diese kalt genug sind, was nach min- destens 10 Minuten Wartezeit der Fall sein sollte. Das Kühlaggregat muss bei Einsatz eines wassergekühlten Bren- ners eingeschaltet sein, um sicherzustellen, dass die Flüssigkeit keine Verbrennungen verursachen kann. Für den Schutz von Personen und Sachen ist es wichtig, den Arbeitsbereich vor dem Verlassen abzusichern.

SCHWEISSRAUCH UND GAS

® Beim SchweiBen entstehender Rauch, Gas und Staub sind gesundheiïtsschädlich. Eine ausreichende Lüftung ist vorzusehen, in manchen Fällen ist eine Luftzufuhr erforderlich. Im Falle einer unzureichender Belüftung kann eine = Frischluftmaske eine Lôsung sein. Effizienz der Luftzufuhr gemä Sicherheitsnormen überprüfen. Achtung, auch in kleineren Bereichen ist zur Überwachung des SchweiBprozesses ein Sicherheitsabstand einzuhalten. AuBerdem kann das SchweiBen von gewissen Stoffen schädlich sein, insbesondere, wenn sie Blei, Cadmium, Zink, Merkur oder sogar Beryllium enthalten. Die Werkstücke sind vor dem SchweiBen zu entfetten. Die Flaschen müssen in offenen oder gut gelüfteten Bereichen gelagert werden. Sie müssen in vertikaler Position stehen und mit Halterungen oder auf einem Laufwagen befestigt sein. 16 Das SchweiBen in der Nähe von Fett oder Farbe ist zu untersagen.

SchweiBbereich komplett absichern, entflammbare Stoffe in mindestens 11 Meter Entfernung aufbewahren. x Eine Brandschutzausrüstung muss in der Nähe der SchweiBarbeiten vorhanden sein. Vorsicht vor Spritzern von heiBen Substanzen oder Funkensprühungen, sogar durch Risse hindurch. Sie Kônnen eine Brand- oder Explosionsursache sein. Ausreichenden Sicherheitsabstand einhalten für Personen, brennbare Gegenstände und unter Druck stehende Behälter. Das SchweiBen in Containern oder geschlossenen Rôhren ist zu untersagen. Sollten diese offen sein, sind sie zu entleeren von allen brennbaren oder explosiven Substanzen (ÔI, Treibstoff, Gasrückstände, ….). Schleifvorgänge dürfen nicht zur SchweiBstromquelle oder zu den entzündbaren Stoffen hin ausgerichtet sein. ELEKTRISCHE SICHERHEIT e Das Gerät darf nur an einem Anschluss mit vorschriftsmäBig angeschlossenem Schutzleiter betrieben werden. Die in der abgebildeten Tabelle empfohlenen SicherungsgrôBen sind zu verwenden. Eine elektrische Entladung kann die direkte oder indirekte Ursache für einen ernsten, sogar tôdlichen Unfall sein. Niemals spannungsführende Teile berühren, sowohl innerhalb als auch auBerhalb der unter Spannung stehenden Stromquelle (Brenner, Zangen, Kabel, Elektroden); denn diese sind an den SchweiBstromkreis angeschlossen. Vor dem Üffnen der SchweiBstromquelle muss diese für mindestens zwei Minuten vom Stromnetz getrennt werden, damit sich alle Kondensatoren entladen kônnen. Nicht gleichzeitig Brenner oder Elektrodenhalter und Masseklemme berühren. Darauf achten, dass Kabel und Brenner, wenn sie beschädigt sind, durch qualifiziertes und geschultes Personal ausgetauscht werden. Die GrôBe des Kabelquerschnitts richtet sich nach der jeweiligen Anwendung. AusschlieBlich trockene und gut erhaltene Kleidung tragen, um sich vom SchweiBstromkreis zu isolieren. Isolierendes Schuhwerk tragen, unabhängig vom Arbeitsumfeld. GERÂTEKLASSIFIZIERUNG ACHTUNGI Dieses Gerät wird als Klasse À Gerät eingestuft. Es ist nicht für den Einsatz in Wohngebieten bestimmit, in denen die lokale Energieversorgung über das ôffentliche Niederspannungsnetz geregelt wird. In diesem Umfeld ist es auf Grund von Hochfrequenz-Stôrungen und Strahlungen schwierig die elektromagnetische Verträglichkeit zu gewährleisten. D: ACHTUNGI Dieses Gerät ist nicht mit der Norm IEC 61000-3-12 konform. Es ist dafür bestimmt, an private Niederspannungsnetze angeschloBen zu werden, die an ôffentliche Stromnetze mit mittlerer und hoher Spannung angeschlossen. Bei Betrieb am ôffentlichen Niederspannungsnetz, muss der Betreiber des Geräts sich beim A Versorgungsnetzbetreiber informieren, ob das Gerät für den Betrieb geeignet ist. Dieses Gerät ist mit der Norm EN 61000-3-11 konform. ELEKTROMAGNETISCHE FELDER Elektrischer Strom verursacht beim Durchfluss durch einen Leiter elektrische und magnetische Felder (EMF). Der SchweiïBstrom produziert ein elektromagnetisches Feld um den SchweiBstromkreis und um das SchweiBgerät herum. Die elektromagnetischen Felder EMF kônnen sich stôrend auf bestimmte medizinische Implantate auswirken, z.B. Herzschrittmacher. SchutzmaBnahmen für Personen mit medizinischen Implantaten müssen getroffen werden. Zum Beispiel, Zugangsbeschränkungen für Passanten oder eine individuelle Risikobewertung für die SchweiBer. Wie folgt vorgehen, um die Wirkung elektromagnetische Feldern, die vom SchweiBstromkreis ausgehen, zu minimieren: + Kabel zusammen verlegen und mit Kabelbindern befestigen, wenn môglich; - sich so weit wie môglich mit Kopf und Brustkorb vom SchweiBstrom entfernt halten; + SchweiBkabel niemals um den Kôrper wickeln; + den Kôrper nicht zwischen die SchweiBkabel bringen; - Massekabel am Werkstück so nahe wie môglich zum SchweïiBbereich anschlieBen - nicht neben der SchweiBstromquelle arbeiten, sich nicht darauf setzen oder anlehnen; - nicht schweiBen beim Transport der SchweiBstromquelle oder des Drahtvorschubmotor. Personen mit einem Herzschrittmacher müssen vor der Benutzung des Gerätes einen Arzt konsultieren. Elektromagnetischen Feldern beim SchweiBen kônnen weitere, noch nicht bekannte Auswirkungen auf die Ge- sundheit haben.

avs EASYMIG 85 (DE) EMPFEHLUNGEN ZUR AUSWERTUNG DES SCHWEISSBEREICHS UND DER SCHWEISSANLAGE Allgemeïines Anweisungen des Herstellers haftet der Benutzer für die Anlage und den Gebrauch des LichtbogenschweïiBgerätes. Falls elektromagnetische Stôrungen festgestellt werden, obliegt es dem Betreiber des LichtbogenschweiïBgerätes die Situation mit technischer Unterstützung des Herstellers zu lôsen. In manchen Fällen kann die KorrekturmaBnahme einfach sein wie z.B. die Erdung des SchweiBstromkreises. In anderen Fällen kann es erforderlich sein, eine elektromagnetische Abschirmung, um die SchweiBstromquelle und den gesamten Raum herum zu errichten, mit Montage von Eingangsfiltern. Auf jeden Fall müssen die elektromagnetischen Stôrungen soweit reduziert werden, bis sie nicht mehr beeinträchtigend wirken. Bewertung des SchweiBbereichs Vor Installation eines LichtbogenschweiBgerätes muss der Benutzer die potentiellen elektromagnetischen Probleme im Umfeld bewerten. Folgendes ist zu beachten: a) gibt es über, unter und seitlich des LichtbogenschweiBgerätes weitere Netz-, Steuer-, Signal- und Telefonleitungen; b) Radio- und Fernsehempfänger bzw. Radio- und Fernsehsender; c) Computer und andere Steuergeräte; d) kritische Sicherheitsgeräte, wie z.B. Schutz von Industrieapparaten e) Gesundheit von Personenin der Nähe, zum Beispiel mit Herzschrittmachern oder Hôrgeräten; f) benutztes Material für die Kalibrierung und Messung; g) Imunität gegenüber anderen Materialien in der Umgebung. Der Benutzer muss sich vergewissern, dass die anderen Materialien, die in der Umgebung benutzt werden, kompatibel sind. Das kann zusätzliche SchutzmaBnahmen erforderlich machen; h) Tageszeit, wann das SchweiBen oder die anderen Tätigkeiten auszuführen sind. Die GrôBe des zu berücksichtigenden Umfelds ist abhängig von der Gebäudestruktur und den anderen Tätigkeiten, die dort stattfinden. Das Umfeld kann sich über den Bereich der Anlage hinaus weiter erstrecken. Bewertung der SchweiBanlage Abgesehen von der Auswertung des Bereiches kann die Bewertung der LichtbogenschweiBanlagen dazu dienen, die Stürfälle zu ermitteln und zu lôsen. Es ist ratsam, dass die Auswertung der Emissionen die MaBnahmen vor Ort einschlieBt, wie vorgeschrieben in Artikel 10, CISPR 11. Die MaBnahmen vor Ort kônnen auch ermôglichen, die Wirksamkeit der AbschwächungsmaBnahmen zu bestätigen.

EMPFEHLUNGEN ZUR VERMINDERUNG ELEKTROMECHANISCHER FELDER

a. Offentliches Stromversorgungsnetz: Das LichtbogenschweïBgerät an das ôffentliche Versorgungsnetz gemäB den Herstellerempfehlungen anschliessen. Falls Interferenzen entstehen, kônnen zusätzliche VorbeugemañBnahmen notwendig sein wie Filterung des ôffentlichen Versorgungsnetzes. Die Netzleitung des LichtbogenschweiBgerätes in einem metallischen Schutzrohr oder vergleichbarem dauerhaft abschirmen. Die Abschirmung über die gesamte Leitungslänge sicherstellen. Die Abschirmung sollte mit in den Potentialausgleich einbezogenen werden. b. Wartung des LichtbogenschweiBgerätes: Das LichtbogenschweiBgerät regelmäBig warten, unter Beachtung der Empfehlungen des Herstellers. Alle Anschlussstellen, Serviceklappen und Hauben müssen im Betrieb geschlossen und korrekt verriegelt sein. Das LichbogenschweiBgerät darf, bis auf in der Gebrauchsanweisungen beschriebenen Ânderungen und Einstellungen, nicht verändert werden. c. SchweiBkabel: Die Kabel sollten so kurz wie môglich sein, dicht nebeneinander, in Bodennähe oder auf dem Boden verlegt. d. Potentialausgleich: Alle metallischen Gegenstände des Umfelds sollten mit in den Potentialausgleich einbezogen werden. Metallische Gegenstände, die an Werkstück angeschlossen sind, erhôhen für den Benutzer das Risiko eines elektrischen Schlags, wenn er gleichzeitig die metallischen Stücke und die Elektrode berührt. Der Benutzer sollte sich von solchen metallischen Gegenständen isolieren. e. Erdung des Werkstücks: Wenn das Werkstück aus Gründen der elektrischen Sicherheit, oder aufgrund seiner Abmessungen und seines Standortes nicht geerdet werden kann, z.B. bei Schiffsrümpfen oder bei Metallgerüsten von Gebäuden, kann eine Erdung des Werkstücks - in gewissen Fällen und nicht systematisch - die Emissionen vermindern. Das Erden von Werkstücken sollte vermieden werden, wenn diese die Verletzungsgefahr für die Benutzer erhôhen oder weiteres elektrisches Material beschädigt werden kann. Falls notwendig, sollte die Erdung des Werkstücks direkt erfolgen. In einigen Ländern ist der direkte Erdanschluss nicht zugelassen, in diesem Fall sollte der Anschluss über einen für das jeweilige Land geeigneten und zugelassenen Kondensator erfolgen. f. Schutz und Abschirmung: Der selektive Schutz und die Abschirmung von anderen Kabeln und Geräten in der Umgebung kônnen die Stôrprobleme begrenzen. Der Schutz der gesamten SchweiBzone kann für spezielle Anwendungen in Betracht gezogen werden.

TRANSPORT UND TRANSIT DER SCHWEISSSTROMQUELLE

Die SchweiBstromquelle ist mit einem Gurtband ausgestattet, mit dem sie von Hand transportiert werden kann. Das Gewicht darf allerdings nicht unterschätzt werden. Das Gurtband ist als Tragegurt für das Gerät bestimmit.

avs EASYMIG 85 (DE) Verwenden Sie die Kabel oder den Brenner nicht, um die SchweïBstromquelle zu bewegen. Es muss in eine vertikale Position bewegt werden. Führen Sie die Stromquelle nicht über Personen oder Gegenstände. Entfernen Sie am besten die Drahtspule, bevor Sie die SchweiBstromquelle anheben oder transportieren. GERÂTEINSTALLATION + SchweiBstromquelle auf einen Untergrund mit hôchstens 10° Neigung stellen. - Für ausreichende Belüftung der SchweiBstromquelle und den Zugriff auf die Kontrollen sorgen. + Nicht in einer Umgebung mit metallischen, leitfähigen Staubpartikeln benutzen. - Die SchweïiBstromquelle muss vor Schlagregen geschützt und darf nicht direkt der Sonne ausgesetzt sein. + Das Gerät erfüllt die Schutzklasse IP21: - Schutz vor Eindringen von gefährlichen Festkôrperpartikeln mit Durchmesser von > 12,5 mm - Schutz vor vertikalem Wassertropfen Die Kabel für Netzanschluss, Verlängerung und das SchweiBen müssen vollständig abgerollt sein, um jegliche Überhitzung zu vermeiden. Der Hersteller übernimmt keine Haftung für Beschädigungen, die durch falschen und gefährlichen Gebrauch des Gerätes von Personen und Gegenständen verursacht wurden. SchweiBstreustrôme kônnen Schutzleiter, elektrische Geräte oder Installationen beschädigen und durch eine Überhitzung einen Brand verursachen. - Alle SchweiïBverbindungen müssen fest verbunden sein, und regelmäfig überprüft werden! - Das Gerät muss stabil befestigt und frei von elektrischen Problemen sein! - Alle elektrisch leitfähigen Teile der SchweiBstromquelle, wie Gehäuse, Fahrwagen und Hebevorrichtungen festbinden oder aufhängen, damit sie isoliert sind! - Keine weiteren Gerätschaften wie Bohrer, Schleifvorrichtungen usw. auf die SchweiBstromquelle, Fahrwagen oder Hebevorrichtungen legen ohne sie vorher zu isolieren! - SchweiBbrenner oder Elektrodenhalter immer auf eine isolierte Fläche abstellen, wenn sie nicht benutzt werden. WARTUNG / HINWEISE empfohlen. + Stromversorgung durch Herausziehen des Steckers unterbrechen. Zwei Minuten warten, bevor mit der Arbeit begonnen wird. Im Innenbereich sind die Spannungen und Stromstärken hoch und gefährlich. + RegelmäBig das Gehäuseoberteil abnehmen und entstauben. Dabei den Halt der elektrischen Verbindungen mit einem isolierten Werkzeug durch eine qualifizierte Person überprüfen - Zustand der Netzleitungs regelmäBig kontrollieren. Ist diese beschädigt, muss sie vom Hersteller, seinem Kundenservice oder einer anderen qualifizierten Fachkraft ausgetauscht werden. - Belüftungsôffnungen der SchweiBstromquelle für die Luftzufuhr und -abfuhr frei lassen. - Diese Stromquelle darf nicht zum Auftauen von gefrorenen Wasserleitungen, zur Batterieaufladung und zum Starten von Motoren benutzt werden. > Die Wartung darf nur von einer qualifizierten Person durchgeführt werden. Eine jährliche Wartung wird

Die Installation ist Personen vorbehalten, die vom Hersteller damit beauftragt wurden und hinreichend Erfahrung besitzen. Während der Installation darf der Generator nicht bereits am Netz anliegen. Um optimale Einstellwerte zu erhalten, sollten die mitgelieferten SchweiBkabel verwendet werden. BESCHREIBUNG Herzlichen Glückwunsch zu Ihrer Auswahl! Um Ihre Ausrüstung bestmôglich nutzen zu kônnen, halten Sie sich an folgende Hinweise : Das Modell EASYMIG 85 stellt eine halbautomatische SchweiBstromquelle für FülldrahtschweiBen ohne Gas dar. Die Regelung erfolgt manuell und wird von einem eingebauten Einstellfeld unterstützt. Empfohlen wird das Gerät für SchweiBarbeiten an Stahl.

d06- 1 kg - D100 Fülldrahtrolle ohne Gas - E71T-GS G V Um optimale Einstellwerte zu erhalten, sollten die mitgelieferten SchweiBkabel verwendet werden. STROMVERSORGUNG Mitgeliefert ist ein 16 A - Stromanschluss vom Typ CEE7/7, der an eine einphasige Wechselstromversorgung 230 V (50-60 Hz) mit drei Leitern angeschlossen wird, wobei der Neutralleiter zu erden ist. Die effektive Stromaufnahme (I1eff) ist auf dem Gerät wWiedergegeben, bei Einsatzbedingungen unter Maximallast. Vorab ist nachzuprüfen, dass die Stromversorgung einschlieBlich Schalter und Sicherungen auf den erforderlichen Betriebsstrom ausgelegt sind. Manchmal kann es erforderlich sein, die verwendete Steckdose zu wechseln, um die Leistungsfähigkeit des Geräts voll auszunutzen. Bei intensiver Last (> Einschaltdauer) kann es vorkommen, dass der Thermoschutz anspricht. In diesem Fall reift der Lichtbogen ab, und die orangefarbene Lampe leuchtet auf.

VERWENDUNG VON VERLÂNGERUNGSKABELN

Alle Verlängerungskabel müssen die richtige GrôBe und den richtigen Querschnitt für die Spannung des Geräts haben. Verwenden Sie ein Verlängerungskabel, das den nationalen Vorschriften entspricht. Eingangsspannung Abmessungen des Verlängerungskabels (<45m) 230V-1+ 1.5 mm? BESCHREIBUNG DER SCHWEISSSTATION (ABB. I)

1- Stütze der Spule (9 100 mm) 5- Potentiometer zur Regelung der Drahtvorschubgeschwindigkeit

2- Vorschubeinheit 6- Netzkabel (2 m)

3- Fester Brenner 7- EIN-/AUSSCHALTER

4-_ Festes Massekabel BEDIENERSCHNITTSTELLE (HMI) (ABB. III) Lampe «ON» (grün) leuchtet: 1 © - Sobald der Strom am Gerät eingeschaltet wird, leuchtet die Lampe auf. ON - Bei elektrischen Stürungen erlischt sie. Das Gerät bleibt weiterhin unter Spannung, solange der Netzstecker nicht gezogen wird. Orangefarbene Lampe leuchtet: AN - Sicherheitsabschaltung Temperatur: Nach einigen Minuten erlischt die Lampe und die Maschine 2 startet wieder. © - Zu hohe Stromstärke am Primärkreis: Maschine mittels Hauptschalter ab- und dann wieder ein- | schalten. 3 ù 5 Hiermit kann die Vorschubgeschwindigkeit in Abhängigkeit von der Dicke der zu verschweiBenden 2 6 Bauteile gewählt werden. Ratschläge : Die Einstellung der Drahtgeschwindigkeit erfolgt oft ,auf Gehür": Der Lichtbogen soll stabil sein und môglichst wenig knistern. Wenn die Drahtgeschwindigkeit zu niedrig ist, ist der Lichtbogen nicht kontinuierlich. Bei zu hoher Drehzahl knistert der Lichtbogen und der Draht neigt dazu, den Brenner zurückzuschieben.

avs EASYMIG 85 EINSCHALTEN Sobald das Gerät eingeschaltet wird, leuchtet der Schalter auf der Rückseite des Produkts (ABB. I-7) und die ON-Leuchte auf der Vorderseite des Produkts leuchtet grün (ABB. III-4).

SCHWEISSEN MIT DRAHT « NO GAS »

Die Drahtvorschubgeschwindigkeit wird gemäB der Empfehlungen der Tabelle, die am Gerät angezeigt wird (Abb. III - 4), in Abhän- gigkeit von der Dicke der zu verschweiBenden Bauteile gewähit. Die Anlage kann ausschlieBlich Fülldraht @ 0.6 mm ohne Gas (Art.-Nr. 086425) oder 9 0.9 mm ohne Gas (Art.-Nr. 086104) ver- schweiBen. Dieses Gerät ist bei Lieferung für den Betrieb mit G 0,6 No Gas-Fülldraht werksseitig voreingestellt. Das Kontaktrohr, die Spur der Antriebsrolle und die Führungsseele des Brenners sind für diesen Betrieb eingestellt. Das Gerät ist mit einer spezifischen Antriebsrolle, die 2 @ 0,6mm/0,9 mm-Spuren hat, eingerichtet. Wenn Sie G 0.9 mm Draht benutzen, müssen Sie das Kontaktrohr austauschen (Art.-Nr. 041929). EINLEGEN DER SPULE UND EINFÜHREN DES DRAHTS (ABB. II) Aufgenommen werden künnen ausschlieBlich @ 100 mm - Spulen. + Vom Brenner sind Kontaktrohr (Abb. D) und Düse (Abb. E) abzuziehen. Abb. A: + _Klappe am Gerät üffnen. + Spule auf die Halterung (1) schieben. + Bremse (2) einstellen, um zu verhindern, dass sich beim Anhalten des SchweïBvorgangs Spule und Draht verwickeln. Im Allge- meinen sollte der Zug nicht zu heftig sein, da sonst der Motor überhitzt. Danach Haltevorrichtung (3) festschrauben. Abb.B : Die gelieferten Drahtvorschubrollen haben zwei Rillen (0.6 et 0.9 gerippt) : + Für 0,9 mm - Fülldraht ist die Rille 0.9 zu verwenden. Abb. C: Um den Druck der Vorschubeinheit korrekt einzustellen, folgende Vorgehensweise: + Drehknopf (4) soweit wie môglich lôsen und absenken. Danach den Draht einlegen und die Vorschubeinheit wieder verschlieBen (nicht festspannen). + Der Motor wird durch einen Druck auf den Brenner-Auslôserknopf gestartet. + Den Auslôserknopf gedrückt halten und den Drehknopf wieder eindrehen. Sobald der Draht mitgezogen wird, befindet sich der Drehknopf an der richtigen Position. + Wenn der Draht um etwa 5 cm aus dem Brenner herausragt, sind Kontaktrohr und Düse wieder anzubringen (Abb. E). ACHTUNG - QUETSCHGEFAHR AN BEWEGLICHEN BAUTEILEN ! Die Vorschubeinheiten besitzen bewegliche Bauteile, an denen Finger eingeklemmt, Haare und Kleidungsstücke mitgezogen und Werkzeuge plôtzlich abgesprengt werden kônnen, wenn unvorsichtig vorgegangen wird. + Daher die Hände von allen drehenden oder beweglichen Bauteilen bzw. Antriebskomponenten fernhalten! + Im Betrieb haben alle Deckel am Gehäuse sowie Schutzabdeckungen fest geschlossen zu bleiben. - Beim Einfädeln des SchweiBdrahts und beim Spulenwechsel keine Handschuhe tragen!

THERMOSCHUTZ UND RATSCHLÂGE

Die SchweiBstation ist mit einer Belüftung ausgestattet, die auf die Temperatur am Gerät reagiert. Sobald der Thermoschutz aus- gelôst wird, wird kein Strom mehr geliefert. Die orangefarbene Leuchte (Abb. III-2) leuchtet auf und erlischt erst wieder, wenn die Temperatur in den zulässigen Bereich zurückgekehrt ist. - Die Lüftungsôffnungen dürfen nicht zugestellt werden, um die Luftzirkulation nicht zu behindern. + Nach dem SchweiBen darf das Gerät nicht sofort von der Stromversorgung getrennt werden. Somit bleibt der Thermoschutz aktiv, und das Gerät kann sich abkühlen. Allgemeine Hinweise : - Die üblichen Sicherheitsregeln beim SchweiBen sind zu befolgen. - Die Belüftung muss ausreichend sein. + Nicht auf feuchtem Untergrund arbeiten.

PROBLEME, URSACHEN, STÜRUNGSBESEITIGUNG

STÔRUNGSBESEITIGUNG Kein konstanter Drahtvorschub. Ôffnung durch Späne verstopft. Kontaktrohr reinigen oder wechseln, danach wieder Anti-Haftmittel auftragen. Art.-Nr. 041806. Schlupf des Drahts an der Rolle. - Druck der Rollen kontrollieren, gegebenen- falls austauschen. + Drahtdurchmesser passt nicht zur Rolle. + Umhüllung und Brenner nicht kompatibel Motor der Vorschubeinheit fällt aus. Bremse zu fest angezogen, Rolle verklemmt. Bremse bzw. Rolle lockern. Problem bei der Stromversorgung. Wurde der Startschalter korrekt eingeschal- tet? Draht wird nicht sauber abgespult. Drahtummantelung verschmutzt. Reinigen oder wechseln. Gegendruckrolle presst nicht fest genug. Rolle fester ziehen. Spulenbremse zu fest angezogen. Bremse lockern. Kein SchweiBstrom. Problem an der Steckdose. Liegt der Anschluss an der Steckdose 230 V (1PH) korrekt vor? Erdverbindung fehlerhaft. Massekabel prüfen (Zustand der Klemme). Leistungsschütz funktioniert nicht. Auslôserknopf am Brenner prüfen. Der SchweiBdraht verheddert sich hinter der Rolle Drahtummantelung zerquetscht. Ummantelung und Brenner prüfen. Draht im Brenner verklemmt. Ersetzen oder reinigen. Kapillarrohr fehlt. Das Kapillarrohr muss vorhanden sein. Drahtvorschub zu schnell. Geschwindigkeit herunterregeln. Die SchweiBraupe ist porôs Starker Luftzug. SchweiBzone geeignet abschirmen. Gasdüse verschmutzt. Düse reinigen oder austauschen. Schlechte Drahtqualität. Der Draht muss zum SchweiBen ohne Gas zugelassen sein. SchweiBfläche verschmutzt oder verrostet Bauteil vor SchweiBbeginn reinigen. GARANTIE Die Garantieleistung des Herstellers erfolgt ausschlieBlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Die Garantieleistung erfolgt nicht bei: - Durch Transport verursachten Beschädigungen. + Normalem VerschleiB der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren. + Von unsachgemäBem Gebrauch verursachten Defekten (Sturz, harte StôBe, Demontage). - Durch Umwelteinflüsse entstandene Defekte (Verschmutzung, Rost, Staub). Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschlieBlich die Kosten für den Rückversand an den Fachhändler.
