MAJA PLUS - Holzofen PANADERO - Kostenlose Bedienungsanleitung

Produkttyp	Freistehender Holzofen
Marke	PANADERO
Modell	MAJA PLUS
Höhe	800 mm
Breite	800 mm
Tiefe	458 mm
Gewicht	142 kg
Nennleistung	7,2 kW
Wirkungsgrad	78,9 %
CO-Emissionen	0,096 %
Rauchgastemperatur	246 °C
Mindestzug Schornstein	12 Pa
Rauchmassenstrom	7,6 g/s
Rauchrohrdurchmesser	200 mm
Türmaße (Holzeingabe)	607 x 273 mm
Maximale Scheitlänge	60 cm
Ungefähres Heizvolumen	250 m³
Seitenabstand zu brennbaren Materialien	40 cm
Frontalabstand zu brennbaren Materialien	100 cm
Körper Material	5 mm Stahl
Rost	Gusseisen
Glasscheibe	Glaskeramik (750 °C)
Lack	Bis 800 °C beständig
Empfohlener Brennstoff	Trockenes Holz (<20% Feuchtigkeit) und Holzpressbriketts
Norm	EN 13240:2001 & A2:2004

Häufig gestellte Fragen - MAJA PLUS PANADERO

Welchen Brennstoff im Ofen MAJA PLUS verwenden?

Verwenden Sie trockenes Holz mit einem Feuchtigkeitsgehalt unter 20 % oder Holzpressbriketts. Verbrennen Sie niemals Hausmüll, Kunststoffe oder fettige Produkte.

Wie zünde ich den Ofen richtig an?

Zum Anzünden verwenden Sie Papier, Anzündpellets und Reisig. Öffnen Sie die Luftzüge vollständig. Sobald das Feuer gut brennt (1 bis 2 Minuten), schließen Sie die Primärluft teilweise, um eine langsame Verbrennung zu erreichen. Fügen Sie dann zwei Holzscheite von 2,5 bis 3 kg hinzu.

Warum tritt beim ersten Anzünden Rauch aus?

Das ist normal: Die hitzebeständige Farbe verbrennt beim Einbrennen. Lüften Sie den Raum gründlich, bis der Rauch vollständig verschwindet.

Wie reinige ich die Glasscheibe?

Reinigen Sie die Glasscheibe täglich mit einem speziellen Ofenglasreiniger. Verwenden Sie niemals Wasser und reinigen Sie das Gerät niemals im Betrieb.

Wie oft muss der Rauchabzug gereinigt werden?

Es wird empfohlen, die Anlage zu Beginn jeder Saison von einem Fachmann warten zu lassen. Reinigen Sie regelmäßig die Rauchabzüge und stellen Sie sicher, dass sie vor dem erneuten Anzünden nach längerer Stillstandszeit nicht verstopft sind.

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie einen seitlichen Mindestabstand von 40 cm und einen frontalen Abstand von 100 cm zu brennbaren Materialien ein. Der Ofen muss auf einem nicht brennbaren Boden oder auf einer Platte stehen, die an den Seiten 15 cm und vorne 30 cm übersteht.

Kann ich feuchtes Holz verwenden?

Nein, feuchtes Holz (50-60% Feuchtigkeit) heizt nicht richtig, produziert viel Teer, verschmutzt die Glasscheibe und die Abzüge und gibt übermäßigen Wasserdampf ab. Verwenden Sie immer trockenes Holz (weniger als 20% Feuchtigkeit).

Was tun bei Überhitzung?

Schließen Sie sofort den Luftzug, um die Feuerintensität zu reduzieren. Wenn das Problem weiterhin besteht, schließen Sie alle Züge und kontaktieren Sie den Hersteller.

Wie pflege ich den Rost und die Ascheschublade?

Leeren Sie regelmäßig die Ascheschublade, ohne zu warten bis sie zu voll ist, um eine Beschädigung des Rostes zu vermeiden. Achtung, die Asche kann bis zu 24 Stunden nach Gebrauch noch heiß sein.

Sind Teile wie die Glasscheibe von der Garantie abgedeckt?

Die 2-jährige Garantie deckt folgende Teile nicht ab: Glasscheibe, gusseiserner Rost, Vermiculit und Griffe. Die Transportkosten trägt der Kunde.

BEDIENUNGSANLEITUNG MAJA PLUS PANADERO

GEBRAUCHS- UND WARTUNGSANLEITUNG p.28

INSTRUKCJA UZYTKOWANIA I KONSERWACJI p. 32

Nutrients / Elements nutritifs / Nutrientes / Brandstoffen / Nutrientes / Elementi nutritivi / Heizmaterial / Opal

Cenizas - Abono / Cendres - Engrais / Ashes - Fertilizer / Ceneri - Fertilizzante / As / Cinzas - Fertilizante / Asche / Popio

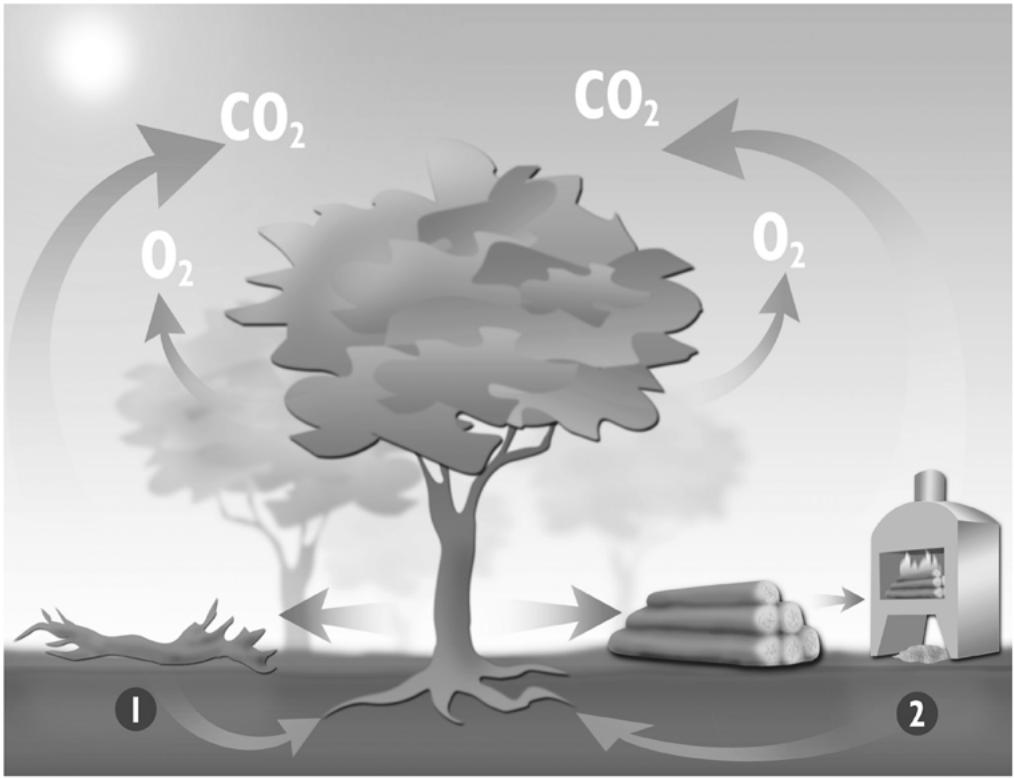

Holz: ein ökologischer Brennstoff

Holz ist eine erneuerbare Energiequelle, die den Anforderungen 21. Jahrhunderts an Energiegewinnung und Umweltschutz gerecht wird.

Ein Baum wächst durch Sonnenlicht, Wasser, Mineralsalze und Kohlendioxid. Auf diese Weise speichert er im Laufe seines Lebens Sonnenenergie und stellen uns Sauerstoff zum Atmen zur Verfugung.

Die Menge an CO2, die beim Verbrennen von Holz abgegeben wird, entspricht der beim natürlichen Zerfall freigesetzten Menge. Es handelt sich also um eine Energieform, die sich in den natürlichen Kreislauf von Jahrmillionen einflügt. Die Verbrennung von Holz führt nicht zur Erhöhung des Kohlendioxid-Anteils in der Atmosphäre und stellt eine ökologische Energieform dar, die nicht zum Treibhauseffekt beiträgt.

Unsere Öfen erfolgen, ein sauberes und rückstandsfreies Verbrennen von Holz. Holzasche ist ein hochwertiger, mineralreicher Dünger. Durch den Kauf eines Holzfens tragen Sie zum Schutz der Umwelt bei und erstehen eine kostengünstige Hezung, die in Ihrheim wie keine andere Heizungsart für ein behagliches und romantisches Ambiente sorgt.

Kein teil MAJA PLUS, ein material zu wissen, wie schädlich.

POSITIE VAN HET ROOKKANAAL

AFMETINGEN EN EIGENSCHAPPEN

GEBRAUCHS- UND WARTUNGSANLEITUNG

Sie haben sogeben ein Produkt der Marke PANADERO gekauft.itte beachten Sie herein der Wartungsanleitung auch die gesetzlichen Vorschriften bei der Aufstellung unserer Öfen. Unsere Produkte erfüllen die Anforderungen der europäischen Norm EN 13240:2001 und der US-Norm A2:2004. Unumganglich ist jedoch eine korrekte Verwendung Ihres Ofens gemäß den nachstehenden Anweisungen. Lesen Sie daheritte vor der Aufstellung des Ofens这点es Handbuch aufmerksam durch und befolgen Sie unsere Gebrauchs- und Wartungsanleitung.

• Stecken Sie das ersten Rohr an den Rauchanschluss des Ofens und die nachfolgenden Rohre darauf.
• Setzen die Wetterhaube auf das letzte Rohr, falls diese im Freien endet.

INSTALLATION

• Sie haben einen Holzofen gekauft das über eine Verbrennungskammer verfügbar, überzogen mit Vermiculite.
  Entfernene Sie nicht diese Vermicult-Teile von dem Holzofen.
• Informieren Sie sich über die regional geltenden Bauvorschriften bevor Sie mit der Montage beginnen.
• Die Installation sollte so vertical wie möglich, unter Vermeidung von Rohrbögen und Abzweigen erfolgen. Falls der Ofen an einen gemauerten Kaminschacht angeschlossen wird, sollen den Rauchrohre nach Möglichkeit im gesamten Kamin verlegt werden. Ausschließlich mit den Rauchrohren durchgeführte Installationen sollen eine Länge von mindestens 3 m ohne Krümmung aufweisen.
• Achtung: Die Installation des Ofensarf nur von einem Fachmann durchgefuhrt werden.
  Achten Sie darauf, dass die Luftungsöffnungen immer frei bleiben.
• Achtung: Der Ofen davon nur in Räumlichkeiten mit ausreichender Lüfung installiert werden.
• Die Verbindungsfugen zwischen den Rohren sind mit einer feuerfesten Dichtungsmasse abzudachten, sodass kein Russ austreten kann.
• Stellen Sie den Ofen nicht in der Nähe von Wänden aus brennbarem Material auf. Stellen Sie den Ofen nach Möglichkeit auf einen feuerfesten Boden auf. Falls der Boden nicht feuerfest ist, ist zwischen Ofen und Boden eine Unterlage vorzusehen, die auf beiden Seiten 15 cm und an der Vorderseite 30 cm über die Grundfläche des Ofens Herausragt.
• Der Ofen muss an einen separates Rauchzug angeschlossen werden, in den keine anderen Geräte einmüssen.
• Halten Sie alle Gegenstände aus nicht feuerfestem Material, wie Möbel, Vorhänge, Papier, Kleidung etc., vom brennenden Ofen fern. Angaben über den Mindestabstand zu brennbaren Materialien finden Sie auf der letzten Seite des Handbuchs.

• Der Ofenarf nur auf Boden mit einer ausreichenden Tragfähigkeit aufgestellt werden. Falls der vorhandene Boden diese Anforderung nicht erfüllt, sind geeignete Maßnahmen zu ergreifen (z.B.: Installation einer Lastverteilungsplatte).

• Ofen, Rauchrohr und Kamin müssen für die Reinigung zugänglich bleiben. Bei Aufstellung des Ofens in der Höhe einer feuerfesten Wand wird empfohlen, einen Mindestabstand für Reinigungserbeiten einzuhalten.

HEIZMATERIAL

• Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtigkeitsgrad: 20%). Bedeken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und damit Teer sowie hohe Mengen an Wasserdampf freiigibt und Ablagerungen am Gerät, dem Sichtfenster und in den Rauchrohren verursacht. Auch Holzbrickets konnen mit diesen Ofen verheizt werden.
• Verwenden Sie zum Anzünden geeignete Ofenanzünder bzw. Papier und Kleinholz. Verwenden Sie auf keinen Fall Alkohol oder ähnliche Produkte zu dieser Zweck.
• Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fetthaltige Produkte. Diese verschmutzen die Umwelt und können durch Verstopfen des Rauchabzugs Brandgebung hervorrufen.

BETRIEB

• Während der ersten Betriebsstunden ist mit einer gewissen Rauchentwicklung zu rechnen. Diese entsteht durch die Verbrennung bestimmer Bestandteile des Hitzeschutzantrichs. Dabei kommt es zum Einbrennen der Farbpigmente in die Ofenoberflüche. Daher wird empfohlen, für ausreichende Lüfung zu sorgen, bis dieser Vorgang abgeschlossen ist.
• Der Ofen ist nicht für den Betrieb mit geöffneter Ofentür konzipiert.
• Der Ofen ist für den diskontuierlichen Heizbetrieb mit Unterbrechungen zum Nachlegen von Brennstoff ausgelegt.
• Zum Anzünden wird die Verwendung von Papier und Kleinholz bzw. Ofenanzündern empfohlen. Nach dem Anzünden ist der Ofen vorerst mit zwei 2,5 bis 3 kg schweren Holzscheiten zu beschicken. Die Zuglappen des Ofens müssen damit vollständig geöffnet sein. Erforderlichenfalls kann zu Beginn auch die Aschenlade geöffnet werden.
• Sobald der Ofen gut brennt, schlieBen Sie die Aschenlade vollständig (falls Sie diese geöffnet haben) und regeln Sie die Brandstärke durch mehr oder weniger starkes Öffnen bzw. SchlieBen der Zuglappen.
• Zur Erreichung der Nennleistung des Ofens ist in Abständen von jeweils einer Stunde ca. 2 kg Brennholz (zwé Holzsche zu jeweils 1 kg) nachzulegen. Die Holzsche sind waagerecht mit einem leichten Abstand zueinander einzulegen, um eine gute Verbrennung zu gewährleisten. Warten Sie mit dem Nachlegen, bis das Brennholz im Ofen bis auf einen Glutrest verbrannt ist.
• Zur Erzielung einer langsamen Brandgeschwindigkeit ist die Brandstarke mit den Zuglappen entsprechend einzustellen. Die Zuglappen müssen immer für den Zutritt von Verbrennungsluft frei sein.
• Die Messingteilenehmen nach den ersten Heiztagen einen kupferfarbenen Ton an. Dies ist normal.
• Die Glasfaserdichtung des Sichtefens stertäft mit der Zeit. Obwohl der Ofen auch ohne diese Dichtung betrieben werden kann, wird empfohlen, die Dichtung vor Beginn jeder Heizsaison zu ersetzen.
• Dieunte Schublade dient zum Entnehmen der Asche. Um Schaden am Feuerrost zu

vermeiden, leeren Sie diese regelmäßig aus, bevor sie zu voll ist. Vorsicht: Die Asche kann bis zu 24 Stunden nach dem Abbrennen noch heiß sein.

• Öffnen Sie die Ofentür nur langsam, um das Austreten von Rauch zu vermeiden. Öffnen Sie die Ofentür niemals bei geschlossenen Zuglappen. Die Ofentür solle nur zum Nachlegen von geeignetem Heizmaterial geöffnet werden.
• Sichtfenster, Messingteile sowie der Ofen insgesamt können sehr hohe Temperaturen erreichen. Vorsicht: Verbrennungsgefahr! Verwenden Sie zum Anfassen der genannten Teile den mitgelieferten Handschuh.
• Halten Sie Kinder vom brennenden Ofen fern, um Brandverletzungen zu vermeiden.
• Falls das Anzüden Schwierigkeiten bereitet (in der Übergangszeit, bei kaltem Schornstein etc.), kann vor dem Einlagen von Holz ein kleines Feuer mit zerknülltem Papier entfacht werden.
• Bei Überhitzung des Ofens schlieben Sie die Zuglappen, um die Brandstarke zu verringn.
• Sollten Probleme beim Betrieb des Ofens auftreten, schreiben Sie die Zuglappen und wenden Sie sich an den Hersteller.
• Öffnen Sie, um eine optimale Leistung des Apparats zu erzielen, zu Beginn der Zündung nur die Primäreluft. Schließen Sie, sobald das Feuer gut brent (1 oder 2 Minuten), den größten Teil der Primäreluft und halten Sie nur eine keine Öffnung, um eine langsame Verbrennung zu erhögblichen.

WARTUNG

• Es wird empfohlen, das Sichtfenster regelmäßig zu reinigen, damit es nicht vom Russ geschwärt wird. Zu dieser Zweck sind im Handel Spezialreiniger erhältlich. Verwenden Sie dazu niemals Wasser. Versuchen Sie nie, den Ofen während des Heizbetriebs zu reinigen.
• Auch die Rauchrohranschlüsse sind regelmäßig zu reinigen und nach einem längeren Stillstand des Ofens vor Inbetriebnahme desselben auf freiener Rauchdurchzug zu überprüfen. Vor Beginn der Heizsaison sollte die Installation von einem Fachmann überprüft werden.
• Bei einem Kaminbrand schlieben Sie nach Möglichkeit die Luftzufuhr und verständigen Sie umgehend die Feuerwehr.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile.
• Der Schnur vom Glass ist tragen vorbehaltlich. In dieser Fall soll man der Schnur ersetzen für eine neue.

GEWÄHRLEISTUNG

Der von Ohnen gekaufte Ofen ist ein sorgfältig hergestelltes, hochwertiges Produkt. Sollen Sie dennoch irgend einen Schaden feststellen, so setzen Sie sichitte mit dem Handler in Verbindung. Falls der Handler das Problem nicht losen kann, wird er sich mit uns in Verbindung setzen und ggf. den Ofen einsenden. Unser Unternehmen ersetzt alle schadhaften Teile bis zwei Jahre ab Kaufdatum Gratis. Die Transportkosten gehen jedoch zu Lasten des Kunden.

Da diesen Gerät getestet wurde von einem zertifizierten Labor werden die folgenden Teile nicht durch die Garantie abgedeckt:

• Scheibe
• Rundrost
• Vermiculite
  -Griffe,Knöpf,etc.

Im Inneren der Verpackung befindet sich ein Qualitätskontrollblatt. Wir bitten Sie,这点 im Reklamationsfall dem Handler auszuhändigen.

ABMESSAGENUNGEN UND TECHNISCHE DATEN

- Höhe	800 mm
- Breite	800 mm
- Tiefe	458 mm
- Gewicht	142 Kg
- Feuerungstür	607 x 273 mm
- Rauchanschluss	200 mm
- Ofenkörper aus 5 mm dickem Stahl
- Feuerrost aus Gusseisen
- Hitgeschutzanstrich bis 800 °C hitzebeständig
- Glaskeramikfenster hitzebeständig bis 750 °C
- Holzscheite bis 60 cm Höhe

- Nennheizleist	7.2 kW
- Wirkungsgrad	78,9 %
- CO-gehalt	0.096 %
- Erforderl. Zug zur Erreichung der Nennleistung	12 Pa
- Abgasmassenstrom	7,6 g/s
- Abgastemperatur	246°C
- Mindestabstand zu brennbaren 40 cm zijdelings Materialien	100 cm frontaal
- Beheizbarer Raum (ca.)	250 m3

CE EN 13240: 2001 & A2: 2004	HILO DE MOLLEP PANADERO P.I. CAMPOLLANO AVENIDA 5°, 13-15 02007 ALBACETE -SPAIN
KAMINOFEN Δ R "MAJA PLUS..........13 UNABHÄNGIGER OFEN FÜR FESTBRENNSTOFFE CERTIFICATE N° 30-12098 LEISTUNGERKLÄRUNG..........11223 NOTIFIZIERENT STELLE..........1015
Nennleistung..........7.2 kW Wirkungsgrad..........78,9% CO-gehalt..........0.096% Abgastemperatur..........246 °C Mindestabstand zu brennbaren 40 cm zijdelings Materialien 100 cm frontaal Brennstoffe......Brennholz und Holzbriketts

INSTRUKCJA UZYTKOWANIA I KONSERWACJI

FÖD Volksgesundheit, Sicherheit der Nahrungsmittelkette und Umwelt Generaldirektion Umwelt

KE 12. Oktober 2010 regelt Mindestanforderungen an die Energieeffizienz und Emissionen von Schadstoffen Heizungen für feste Brennstoffe angetriebene

Hersteller:
Name des Herstellers	PANADERO DENIA SL
Adresse des Herstellers	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Name seines in der Gemeinschaftansässigen Bevollmächtigten	PANADERO DENIA SL

Produkt(e):
Kraftstofftyp	Renewable
Produktentyp	Ruumheizer für feste Brennstoffe
Motorleistung	7.2 KW
Modell	MAJA PLUS
Typ	11223
EG-Nr.	PANADERO DENIA S.L.

Emissionswerte:
CO Continuous	% or mg/Nm3	NBN EN 13240
CO Non Continuous	.096 % or mg/Nm3	NBN EN 13240
PM Continuous	% or mg/Nm3	NBN EN 13240
PM Non Continuous	32 % or mg/Nm3	NBN EN 13240
EFF Continuous	%	NBN EN 13240
EFF Non Continuous	78.9 %	NBN EN 13240

Besonderes:
Name der anerkannten Einrichtung	STROJIRENSKY ZKUSEBNI USTAVLaboratorium
Berichtsnummer	30-12098
Kontaktangaben der Person, die zur Unterzeichnung der Erklärung ermächtigt ist	Miguel PANADERO
Ort und Datum der Erklärung	08-10-2013 ALBACETE
Umwelt Informationen über festeBrennstoffe empfohlen	Heizen Sie den Ofen mit trockenem Brennholz(max. Feuchtigkeitsgrad: 20%). Bedenken Sie,dass feuchtes Brennholz (mit 50% oder 60%Feuchtigkeit) kaum Heizwärme erzeugt, sehrschlecht verbrennt und damit Teer sowie hoheMengen an Wasserdampf freiibt undAblagerungen am Gerät, dem Sichtfenster und inden Rauchrohren verursacht. Auch Holzbricketskommen mit diesen Ofen verheizt werden.
Umwelt Informationen über festeBrennstoffe nicht empfohlen	Verbrennen Sie keinen Hausmüll, Plastikabfälleoder fetthaltige Produkte. Diese verschmutzen dieUmwelt und konnen durch Verstopfen desRauchabzugs Brandgebung hervorrufen.

Wir bestätigten mit thisem Schreiben, dass die Baureihe der Geräte die hierunter angegebenen ist, im Einklang stehen mit dem Modell das in der Konformitätserklärung beschreiben ist, das es hergestellt und auf dem Markt gebracht wird entsprechend den Anforderungen des koniglichen Erlass vom 12. Oktober 2010 welches Mindestleistungsanforderungen und Emissionen von Schadstoffen für die mit Festbrennstoffen betriebenen Heizungen festlegt.
