CM 60 31CC X EUT - Kombigerät VALBERG - Kostenlose Bedienungsanleitung

Produkttyp	Kombiherd (Gas + Elektro)
Marke	VALBERG
Modell	CM 60 31CC X EUT
Nettogewicht	34,8 kg
Ofenvolumen	65 L
Energieeffizienzklasse Ofen	A
Anzahl Gasbrenner	3 (Schnellbrenner, Mittelbrenner, Hilfsbrenner)
Elektroplatte	1 Gusseisenplatte (Ø 14,5 cm, 1000 W)
Gesamtgasleistung	5,35 kW (G20) / 5,2 kW (G30/G31)
Ofenleistung	1950 W
Ofenthermostat	50-240 °C
Innenbeleuchtung	Lampe 15 W
Spannungsversorgung	220-240 V / 50 Hz
Kompatibler Gastyp	Erdgas G20/G25 oder Butan/Propan G30/G31
Sicherheit	Flammensicherung an den Brennern, Kippschutzketten
Reinigung	Katalytische Wände (selbstreinigend), manuelle Reinigung mit Seifenwasser
Garantie	2 Jahre
Energieverbrauch Ofen (natürliche Konvektion)	0,79 kWh

Häufig gestellte Fragen - CM 60 31CC X EUT VALBERG

Wie zünde ich einen Gasbrenner an?

Drücken und drehen Sie den entsprechenden Knopf in die Position große Flamme. Das automatische Zündsystem wird ausgelöst. Nach dem Zünden halten Sie den Knopf etwa 15 Sekunden gedrückt, bevor Sie ihn loslassen, um die Flammensicherung zu aktivieren.

Was tun, wenn der Brenner nicht zündet?

Überprüfen Sie, ob die Gaszufuhr geöffnet ist. Wenn der Brenner nach 15 Sekunden nicht zündet, stellen Sie den Knopf auf Aus, warten Sie einige Minuten und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, kontaktieren Sie einen qualifizierten Techniker.

Wie reinige ich den Herd?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Reinigen Sie es mit warmem Seifenwasser und einem weichen Tuch. Verwenden Sie niemals Scheuermittel oder aggressive Reinigungsmittel. Für Edelstahlteile (Modell X EUT) verwenden Sie spezielle Pflegemittel. Die katalytischen Ofenwände reinigen Fett bei hohen Temperaturen selbstständig.

Wie ersetze ich die Ofenlampe?

Schalten Sie unbedingt den Strom ab. Ziehen Sie den Stecker, entfernen Sie die Schutzglasabdeckung, schrauben Sie die defekte Lampe heraus und ersetzen Sie sie durch eine identische Lampe (15 W). Bauen Sie alles wieder zusammen und schließen Sie das Gerät wieder an. Wenn die Störung weiterhin besteht, wenden Sie sich an den Kundendienst.

Welche Energieeffizienzklasse hat der Ofen?

Der Ofen ist gemäß EU-Verordnung mit A klassifiziert. Sein Energieverbrauch im natürlichen Konvektionsmodus beträgt 0,79 kWh.

Kann ich Töpfe mit großem Durchmesser verwenden?

Ja, aber die Flamme sollte den Topfboden nicht überragen. Für einen Schnellbrenner verwenden Sie Töpfe mit 22 bis 28 cm Durchmesser. Achten Sie darauf, dass die Töpfe nicht über die Kochfläche hinausragen, um eine Überhitzung des Bedienfelds zu vermeiden.

Wie stelle ich den Herd waagerecht?

Legen Sie eine Wasserwaage auf den Herd und passen Sie die Höhe an, indem Sie die Füße unter dem Gerät drehen. Stellen Sie sicher, dass der Herd stabil und waagerecht steht, bevor Sie ihn benutzen.

Was tun bei Stromausfall?

Überprüfen Sie zuerst die Steckdose mit einem anderen Gerät, dann den Stromzähler und die Sicherung. Wenn alles in Ordnung ist, wenden Sie sich an den Kundendienst und geben Sie die auf dem Typenschild angegebene Gerätenummer an.

Ist das Gerät mit Sicherheitseinrichtungen ausgestattet?

Ja, die Brenner sind mit einer Flammensicherung ausgestattet, die das Gas abschaltet, wenn die Flamme erlischt. Der Herd wird außerdem mit Kippschutzketten geliefert, die an der Wand befestigt werden müssen.

Wie kann ich mit dem Ofen Energie sparen?

Heizen Sie den Ofen nur so lange vor, wie nötig (die Kontrollleuchte erlischt, wenn die Temperatur erreicht ist). Öffnen Sie die Tür nicht unnötig. Sie können mehrere Gerichte gleichzeitig garen und den Ofen einige Minuten vor Ende der Garzeit ausschalten. Tauen Sie Lebensmittel vor dem Garen auf.

BEDIENUNGSANLEITUNG CM 60 31CC X EUT VALBERG

GEBRAUCHSANLEITUNG 62

MANUAL DEL USUARIO 92

Vielen Dank, dass Sie dieses VALBERG-Produkt gewählt haben.

Ausgewählt, getestet und empfohlen von ELECTRO DEPOT. Die Produkte der Marke VALBERG garantieren einfache Bedienung, zuverlässige Leistung und tadellose Qualität.

Mit diesem Gerät können Sie sicher sein, dass Sie bei jeder Benutzung zufrieden gestellt werden.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Internetseite: www.electrodepot.be

ELECTRO DEPOT

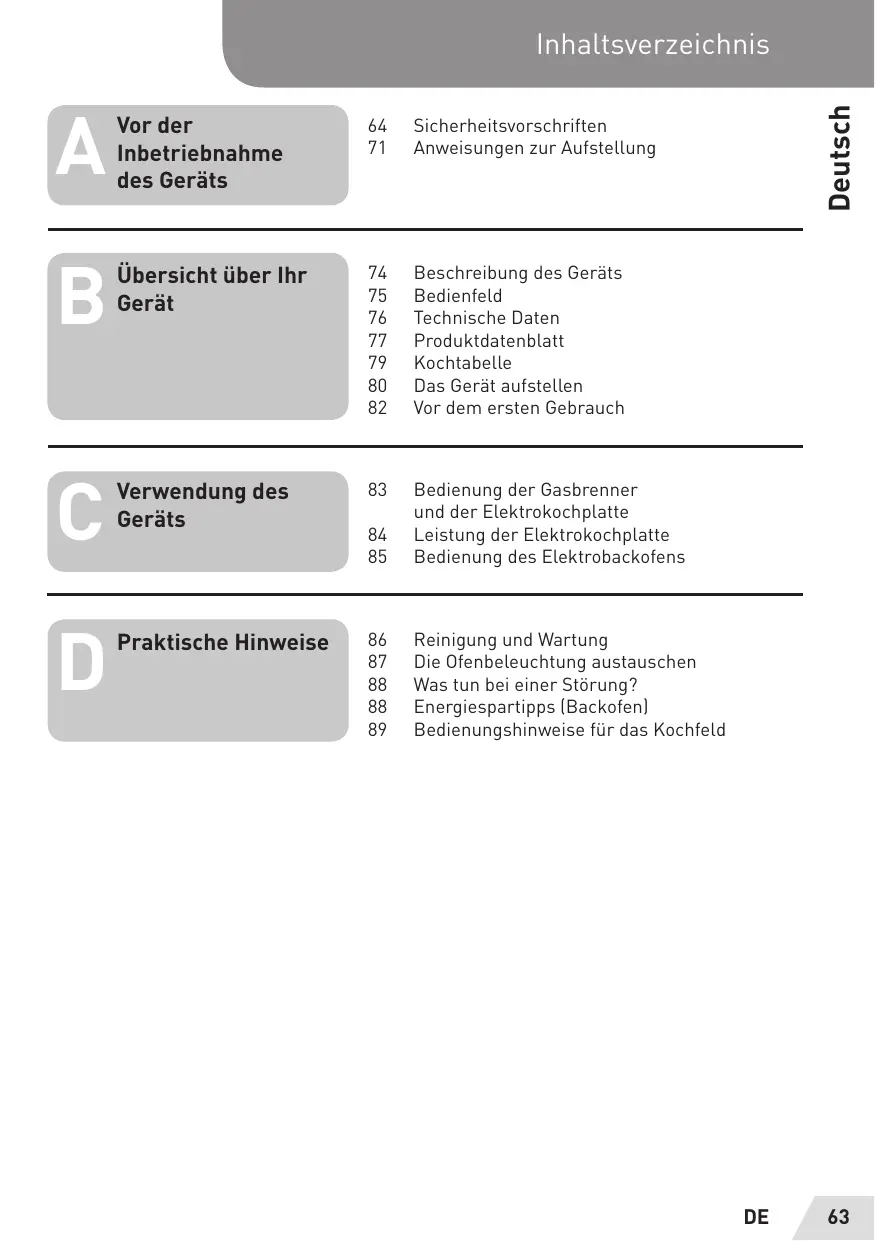

A

Vor der Inbetriebnahme des Geräts

64 Sicherheitsvorschriften 71 Anweisungen zur Aufstellung

B

Übersicht über Ihr Gerät

74 Beschreibung des Geräts 75 Bedienfeld 76 Technische Daten 77 Produktdatenblatt 79 Kochtabelle 80 Das Gerät aufstellen 82 Vor dem ersten Gebrauch

Verwendung des Geräts

83 Bedienung der Gasbrenner und der Elektrokochplatte 84 Leistung der Elektrokochplatte 85 Bedienung des Elektrobackofens

Praktische Hinweise

86 Reinigung und Wartung 87 Die Ofenbeleuchtung austauschen 88 Was tun bei einer Störung? 88 Energiespartipps (Backofen) 89 Bedienungshinweise für das Kochfeld

Sicherheitsvorschriften

Lesen Sie vor der Installation und dem Gebrauch des Geräts alle Sicherheitsvorschriften und Vorsichtsmaßnahmen aufmerksam durch.

NEUHEIT! Flammensicherheit gemäß der neuen europäischen Richtlinie: Die Brenner dieses Geräts sind mit einer Zündsicherungsvorrichtung ausgestattet. Nach dem Anzünden muss der Schalter unbedingt ca. 15 Sekunden gedrückt gehalten werden, bevor er losgelassen wird.

ACHTUNG! Dieses Gerät muss in Übereinstimmung mit den geltenden Vorschriften aufgestellt werden und darf nur in einem gut belüfteten Raum betrieben werden. Lesen Sie vor dem Aufstellen und der Verwendung dieses Geräts bitte diese Anleitung.

• Dieser Herd ist ausschließlich zum privaten Hausgebrauch bestimmt, eine gewerbliche Nutzung ist ausgeschlossen. Für Schäden infolge von unsachgemäßer und fehlerhafter Verwendung oder einer Verwendung, die nicht dem Gebrauchszweck, nämlich dem Kochen von Lebensmitteln, entspricht, lehnen wir jegliche Haftung ab, so zum Beispiel für die

Verwendung zum Beheizen eines Raums.

Die Anschlussbedingungen sind auf dem Typenschild angegeben. - Dieser Herd muss von einem qualifizierten Techniker den geltenden Normen gemäß aufgestellt und damit nur in einem gut belüfteten Raum verwendet werden. Lesen Sie vor dem Aufstellen dieser Betriebsanleitung aufmerksam durch.

WICHTIG!

Die Installation muss gemäß den Anweisungen dieser Gebrauchsanleitung durchgeführt werden. Eine unsachgemäße Installation kann Personen- oder Sachschäden verursachen oder Verletzungen bei Haustieren. Im Falle einer nicht den geltenden Vorschriften entsprechenden Installation übernimmt der Hersteller keinerlei Haftung.

• Dieses Gerät muss geerdet werden. Sollte das Gerät unsachgemäß angeschlossen worden sein, erlischt die Garantie und der Hersteller übernimmt keinerlei Haftung hinsichtlich der Konsequenzen.
• Überprüfen Sie die Dichtheit der Gaszufuhrleitung niemals mithilfe einer Flamme.
• Entfernen Sie sämtliche Verpackungsspuren, bevor Sie den Herd benutzen. Die Verpackungen müssen in der Abfalltrennung entsorgt werden.
• Ihr Herd muss perfekt waagerecht auf allen 4 Füßen stehen.
• Falls der Herd auf einem Sockel aufgestellt wird, müssen Vorkehrungen getroffen werden, damit er nicht von dem Sockel abrutschen kann.
• Dieses Gerät ist nicht an eine Vorrichtung zur Abführung von Verbrennungsprodukten angeschlossen. Sorgen Sie für eine gute Be- und Entlüftung des Raums, in dem sich das Gerät befindet, und öffnen Sie dazu ein Fenster, eine Tür und/oder verwenden Sie eine entsprechende elektrische Abzugshaube.
• Es sollte eine Luftförderleistung von mindestens 20 m³/h gewährleistet sein.
• Der Betrieb eines Gaskochgerätes führt zur Bildung von Hitze und Dampf in dem Raum, in dem sich das Gerät befindet. Vergewissern Sie sich also, dass eine ausreichende Belüftung der Küche entweder durch natürliche Belüftung oder eine elektrische Abzugshaube gewährleistet ist. Die intensive und länger anhaltende Benutzung des Geräts kann eine zusätzliche Belüftung erforderlich machen (durch Öffnen eines Fensters) oder eine effizientere Belüftung (zum Beispiel durch Steigerung der Leistung der mechanischen Ventilation, falls vorhanden).

WARNUNG!

Während des Betriebs des Geräts werden dessen zugängliche Teile und die Scheibe der Backofentür heiß. Kinder müssen von dem Gerät ferngehalten werden.

• Sollte einer der Brenner sich unabsichtlich ausschalten, stellen Sie den betreffenden Schalter auf „Aus“. Warten Sie mindestens eine Minute, bevor Sie den Brenner wieder anzünden.

WARNUNG!

Brandgefahr! Stellen Sie nichts zum Aufräumen auf die Kochfläche oder in den Backofen.

• Verstauen Sie im Backofeninneren und befinden Brennern oder der Elektrokochplatte niemals unter Druck stehende

Gasbehälter, Spraydosen, brennbare Produkte und Materialien, wie Plastik, Stoff usw., noch Gegenstände oder Kuchengeräte, die entflammbare Materialien enthalten. Sie könnten Feuer fangen.

WARNUNG!

Unbeaufsichtigtes Kochen mit Öl oder Fett kann gefährlich sein und einen Brand auslösen. Versuchen Sie niemals, ein Feuer mit Wasser zu löschen. Schalten Sie das Gerät aus und bedecken Sie die Flamme zum Beispiel mit einer Feuerlöschdecke oder einem Deckel.

WARNUNG!

Das Gerät und seine zugänglichen Bestandteile werden während des Betriebs heiß. Achten Sie darauf, dass Sie die Heizelemente (im Backofen und auf der Kochfläche) nicht berühren. Kinder unter 8 Jahren müssen fern gehalten werden, es sei denn, sie werden durchgehend beaufsichtigt.

• Überwachen Sie Ihr Gerät während des Betriebs, um jegliches Brandrisiko zu vermeiden.
• Ein beschädigtes Stromkabel muss vom Hersteller, einem zugelassenen Reparaturdienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um jegliche Gefahr zu vermeiden.

WARNUNG!

Vergewissern Sie sich, dass das Gerät vom Stromnetz getrennt ist, bevor Sie die Lampe wechseln, um jegliche Stromschlag-Gefahr zu vermeiden.

• Dieses Gerät ist nicht für die Benutzung durch Kinder vorgesehen.
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten und Personen ohne Erfahrung und Kenntnisse bedient werden, sofern sie korrekt beaufsichtigt werden und die nötigen Anweisungen für den sicheren Gebrauch des Geräts erhalten und die bestehenden Risiken verstehen. Das Gerät ist kein Kinderspielzeug. Reinigung und Wartung des

Geräts können von Kindern über 8 Jahren ausgeführt werden, sofern sie dabei beaufsichtigt werden.

• Das Gerät ist nicht zum Betrieb mit einem externen Timer oder einem separaten Fernsteuerungssystem bestimmt.
• Dieses Gerät muss nach dem Gebrauch und vor jeglichem Reinigungs- oder Wartungsvorgang vom Stromnetz getrennt werden.
• Das Gitter und das Backblech müssen in waagerechter Lage auf der gewünschten Höhe auf den Schienen im Backofeninneren platziert werden. Seien Sie achtsam, wenn Sie das Gitter oder das Backblech aus dem Backofen ziehen, dass ein Arretiermechanismus vorhanden ist.
• Verwenden Sie weder scheuernde Produkte noch harte Metallschaber, um die Glastür des Backofens zu reinigen; dadurch kann die Oberfläche verkratzt werden, woraufhin das Glas bersten kann.
• Verwenden Sie keinen Dampfreiniger.
• Es empfiehlt sich, vor dem Öffnen der Abdeckung Spritzer und übergelaufene Rückstände zu entfernen. Es empfiehlt sich, das Kochfeld abkühlen zu lassen, bevor man die Abdeckung schließt.
• Gebrauchte Elektrogeräte dürfen nicht im Hausmüll entsorgt werden. Benutzen Sie bitte die für ihre Behandlung und Aufbereitung vorgesehenen Einrichtungen. Informieren Sie sich bei den örtlichen Behörden oder beim Händler über das für das Recycling erforderliche Vorgehen.

WARNUNG!

Benutzen Sie ausschließlich vom Hersteller des Geräts entwickelte Schutzvorrichtungen für das Kochfeld oder solche, die in der Gebrauchsanleitung für dieses Gerät als geeignet genannt werden oder die in dem Gerät integrierten Schutzvorrichtungen. Bei Verwendung von ungeeigneten Schutzvorrichtungen besteht Unfallgefahr.

ACHTUNG!

Legen Sie die Auffangschalen niemals auf den Backofen-Boden, denn es besteht Überhitzungsgefahr und das Risiko, dass das Emaille des Backofens beschädigt wird.

Die Werte wurden gemäß der Vorschrift EU65-2014/EU66-2014 getestet und berechnet. - Um die Gesamtauswirkung des Kochvorgangs auf die Umwelt zu verringern (beispielsweise den Energieverbrauch), vergewissern Sie sich bitte, dass Ihr Produkt gemäß der Gebrauchsanleitung installiert wird, dass der Bereich (in dem das Gerät installiert ist) ausreichend belüftet wird, und dass die Abluftleitung so gerade und so kurz wie möglich ist.

Für Produkte, die im manuellen Modus betrieben werden, empfehlen wir Ihnen, den Motor innerhalb von 10 Minuten nach dem Ende des Kochens auszuschalten. Zur Wartung: vergewissern Sie sich bitte, die entsprechenden Teile gemäß der Gebrauchsanleitung zu demontieren.

Für Informationen zum Recycling, zur Verwertung und

Entsorgung am Lebensende Ihres Geräts wenden Sie sich bitte an Ihre Stadt- bzw. Gemeindeverwaltung.

Anweisungen zur Aufstellung

WICHTIG!

Die Installation muss gemäß den folgenden Anweisungen in dieser Gebrauchsanleitung durchgeführt werden.

Eine unsachgemäße Installation kann Personen- oder Sachschäden verursachen oder Verletzungen bei Haustieren. Im Falle einer nicht den geltenden Vorschriften entsprechenden Installation übernimmt der Hersteller keinerlei Haftung.

ACHTUNG!

Dieser Herd muss mithilfe von zwei Sicherheitsketten (die sich auf beiden Seiten an der Geräterückseite befinden) solide an der Mauer verankert werden, wobei das für die Mauerart geeignete Befestigungssystem verwendet wird, um jegliche Kippgefahr auszuschließen.

Der Hersteller und der Importeur weisen jegliche Haftung von sich, falls aufgrund der Nichtbeachtung dieser Anleitung ein Unfall eintritt, der zu einer Verletzung und/oder Beschädigung führt.

• Falls Ihr Gerät mit Gas und Elektrizität betrieben wird, sorgen Sie dafür, dass es so nahe wie möglich an den beiden Energiequellen aufgestellt wird.
• Für den Gasanschluss muss ein flexibler Schlauch mit mechanischem Endstück verwendet werden, das den geltenden Normen entspricht. Die Anweisungen der Gebrauchsanleitung des flexiblen Schlauchs mit mechanischem Endstück müssen genauestens befolgt werden.
• Hinweis zum LPG-Anschluss (Gasflasche): Falls Ihr Techniker sich für einen Anschluss mit einem Endstück (nicht mit diesem Gerät mitgeliefert) entscheidet, muss dieses

den geltenden Normen entsprechen und mit einer Dichtung (nicht mit diesem Gerät mitgeliefert) verwendet werden, die den geltenden Normen entspricht. Der flexible Schlauch muss ebenfalls den geltenden Normen entsprechen und mit einer Schelle auf der Muffe des Endstücks festgezogen werden, um die vollständige Dichtigkeit zu gewährleisten. (Der Anschluss an Erdgas muss zwingend mit einem flexiblen Schlauch mit mechanischem Endstück erfolgen (TFEM)).

• Der Versorgungsschlauch darf auf keinen Fall hinter dem Backofen verlegt werden, noch mit den umliegenden Wänden in Berührung kommen. Nachdem der Anschluss erfolgt ist, muss dessen Dichtigkeit überprüft werden (niemals eine Flamme benutzen). Dazu eine schäumende Flüssigkeit auf den Schlauch auftragen. Es dürfen sich

keine Blasen bilden. Wenn Blasen auftreten, sollten die Einspannung des Endstücks sowie der Zustand der Dichtung überprüft werden.

• Der Versorgungsschlauch muss vor dem angegebenen Verfallsdatum durch einen neuen ersetzt werden.

Die Anschlussleitung muss mindestens 50 cm lang sein und darf die Länge von 200 cm nicht überschreiten. Achten Sie darauf, dass die Anschlussleitung nicht bereits Geräteteile oder sonstige Hindernisse berührt, die sie beschädigen könnten. Achten Sie auch darauf, dass der Versorgungsschlauch so verlegt wird, dass er von beweglichen Teilen (z.B. Schubladen) oder in der Nähe stehenden Gegenständen nicht berührt, eingeklemmt oder mitgezogen werden kann.

• Der Anschluss dieses Geräts befindet sich auf der rechten Seite. Sollte ein Anschluss links gewünscht

werden, kann der Hersteller auf Bestellung das nötige Zubehörteil liefern.

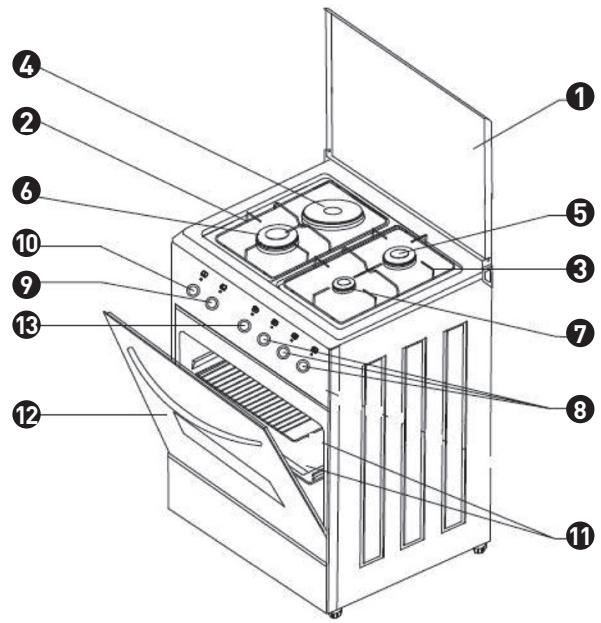

Beschreibung des Geräts

1 Deckel 2 Linkes Gitter 3 Rechtes Gitter 4 Elektrokochplatte 5 Halbschneller Gasbrenner 6 Schneller Gasbrenner 7 Hilfsgasbrenner

Gasbrenner-Schalter 9 Auswahlschalter des Backofens 10 Thermostatschalter für den Backofen Gitter + Backblech 12 Ofentür 13 Schalter der Elektrokochplatte

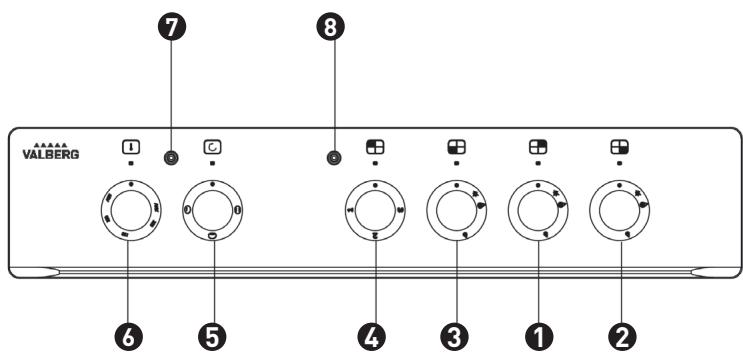

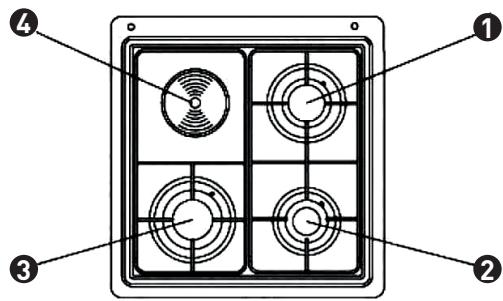

Bedienfeld

1 Der Halbschnellbrenner und dessen Schalter 2 Der Hilfsbrenner und dessen Schalter 3 Der Schnellbrenner und dessen Schalter Die Elektrokochplatte und deren Schalter

5 Auswahlschalter des Backofens 6 Wahlschalter für das Thermostat 7 Backofen-Kontroll-Licht 8 Kontroll-Licht der Elektrokochplatte

Technische Daten

MODELL		CM 60 31CM W EUT / CM 60 31CC X EUT
Klasse		1
Kategorie		II2E+3+ et II2H3+
Bestimmungsland		Frankreich, Belgien, Spanien
Gasart und -druck		G20/2520/25 mbar		G30/G3128-30/37 mbar
Gesamtleistung in kW		5,35 kW		5,2 kW
Gesamtdurchsatz in m3/h und g/h		0,51 m3/h		378,1 g/h
Brenner-durchsatz	Schnellbrenner	2,80 kW	0,272 m3/h	2,70 kW	196,32 g/h
	Halbschnellbrenner	1,60 kW	0,146 m3/h	1,60 kW	116,34 g/h
	Hilfsbrenner	0,95 kW	0,092 m3/h	0,90 kW	65,44 g/h
Reduzierter Brenner-durchsatz	Schnellbrenner	1,1 kW	0,104 m3/h	1,00 kW	72,71 g/h
	Halbschnellbrenner	0,80 kW	0,076 m3/h	0,80 kW	58,17 g/h
	Hilfsbrenner	0,55 kW	0,052 m3/h	0,50 kW	36,35 g/h
Sonstiges	Spannung und Freqenz		220-240 V CA, 50 Hz
	Innenbeleuchtung		15 W
	Thermostat		50-240 °C
	Leistung derElektrokochplatte		1.000 W
	Leistung des Backofens		1.950 W
	Leistung desoberen Widerstandes		800 W
	Leistung desunteren Widerstandes		1.150 W
	ElektrischeGesamtleistung		2.965 W
	Backofen-Beleuchtung		Ja

Produktdatenblatt

Backofen

Marke	VALBERG
Referenz	CM 60 31CM W EUT / CM 60 31CC X EUT
Nettogewicht	34,8 kg
Anzahl der Garräume	1
Beheizung	Elektrisch
Volumen	65 Liter
Energieverbrauch / Ober- und Unterhitze (EC)	0,79 kWh
Energieverbrauch / Umluft (EC)	-
Energieeffizienz-Index (konventioneller Modus)	96
Energieeffizienzklasse	A
Berechnungs- und Bemessungsverfahren	EN60350-1 / Regl. (EU) N°66/2014

Herd

ELEKTROKOCHPLATTE
Marke	VALBERG
Referenz	CM 60 31CM W EUT / CM 60 31CC X EUT
Nettogewicht	34,8 kg
Energiequelle	Elektrisch
Art der Kochplatte	Gusseisenplatte
Anzahl Kochplatten	1
Durchmesser der Kochplatte	14,5 cm
Energieverbrauch der Kochplatte (EC)	156 Wh/kg
Berechnungs- und Bemessungsverfahren	EN50304 - EN60350 / Regl. (EU) N°66/2014
GASBRENNER
Marke	VALBERG
Referenz	CM6031CCXEUT
Nettogewicht	34,8 kg
Energiequelle	Gas
Anzahl Brenner	3
Energieeffizienz des Brenners vorne links (EE)	61,3 %
Energieeffizienz des BrennersCNTen rechts (EE)	57,1 %
Energieeffizienz des Brenners vorne rechts (EE)	-
Energieeffizienz der Gasbrennerdes Kochfelds (EE)	59,2 %
Berechnungs- und Bemessungsverfahren	EN30-2-1 / Regl. (EU) N°66/2014

Kochfeld

LEBENSMITTEL	OBER- UND UTERHITZE			GRILL
	Thermostat- stellung	Position des Gerichts (Schiene)	Gardauer	Thermostat- stellung	Position des Gerichts (Schiene)	Gardauer
Kuchen	175	2	25-35
Obstkuchen	175	2	20-25
Obstorte	175	2	20-30
Makronen	175	2	20-30
Lebkuchen	200	2	30-40
Teig	200	2	30-40
Cake	175	2	30-40
Biskuit	175	2	15-25
Lammfleisch	225	2	25	maximal	2-3	8-10
Lammkotelett				maximal	2-3	8-10
Rindfleisch	250	2	50-60
Rinderkotelett				maximal	2-3	10-15
Rindersteak	225	2	25
Hammelfleisch	240	2	25
Rinderbraten	225	2	45
Hähnchen (ganz)	175-200	2	30
Hähnchen (in Stücken)	200	2	30-45
Fisch	200	2	30-40
Pute	200	2	50-60
Macaroni-Auflauf	210	2	23-30
Dünner Teig	190	2	30-40

Die oberstehenden Werte sind reine Richtwerte. Je nach individuellen Kochgewohnheiten müssen Änderungen vorgenommen werden.

Das Gerät aufstellen

Auspacken

Stellen Sie den Herd möglichst nahe an der Stelle ab, wo er aufgestellt werden soll, und packen Sie ihn dort aus.

Die Verpackungsbestandteile sind im Rahmen der Abfalltrennung zu entsorgen. Lagern Sie diese außerhalb der Reichweite von Kindern.

Gasanschluss

Vor der Installation sicherstellen, dass die örtlichen Versorgungsbedingungen (Gasart und -druck) mit der Einstellung des Geräts kompatibel sind.

1. Dieses Gerät muss von einem qualifizierten Techniker oder einer entsprechend qualifizierten Person gemäß den geltenden Vorschriften aufgestellt und angeschlossen werden. Bei Nichtbefolgen dieser Regel verfällt die Garantie.
2. Der Abstand zwischen dem Gerät und den daneben liegenden Wänden oder Möbeln muss folgende Regel einhalten:

a. Der Höhenabstand zwischen dem Herd und der Abzugshaube oder sonstigen Möbeln muss größer oder gleich 750 mm sein. b. Der Abstand zwischen den Seitenwänden des Herds und den Wänden muss mindestens 20 mm betragen. c. Der Abstand zwischen der Geräterückseite und der dahinter liegenden Wand muss mindestens 20 mm betragen.

Stromanschluss

Das Stromversorgungskabel Ihres Herdes, das über einen Stecker verfügt, muss zwingend an eine 16-Ampere-Steckdose angeschlossen werden, die den geltenden Normen gemäß geerdet ist. Sollte Ihre Steckdose nicht über eine genormte Erdung verfügen, wenden Sie sich bitte an einen qualifizierten Elektriker.

Achten Sie darauf, dass das Stromkabel nicht mit den bereits heißen Wänden des Herdes in Berührung kommt.

Das Gerät muss sich leicht abklemmen lassen. So muss der Stecker in der Steckdose gut zugänglich sein.

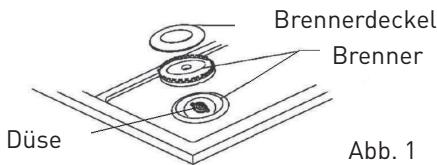

Einsetzen der Brenner

Austausch der Düsen

Dieser Herd lässt sich durch Austauschen der Düsen an die verschiedene Gasarten anpassen.

Dieser Eingriff muss von einem qualifizierten Techniker durchgeführt werden. Falls der Austausch nicht fachgerecht durchgeführt wurde, erlischt die Garantie und der Hersteller kann für eventuelle Folgen nicht haftbar gemacht werden.

Entsprechungstabelle:

	G30/G3128-30/37 mbar	G20/2520/25 mbar
Schnellbrenner	0,85	1,15
Halbschnell-brenner	0,65	0,92
Hilfsbrenner	0,50	0,72

Verwenden Sie die mit dem Herd gelieferten Düsen. Ziehen Sie den Stecker aus der Steckdose. Schrauben Sie die Düse heraus und ersetzen Sie diese durch die neue (siehe „Entsprechungstabelle"). Gehen Sie bei den anderen Brennern genauso vor (Abb. 2).

Abb. 2

Einstellung der Sparflamme

Dieser Vorgang muss von einer entsprechend qualifizierten Person durchgeführt werden: Ziehen Sie den Gasschalter ab. Zünden Sie das Gas an und stellen Sie es auf „Sparflamme". Stecken Sie einen sehr schmalen Schlitz-Schraubenzieher durch das Loch in die Sparflammen-Schraube, wie in der untenstehenden Abbildung 3 gezeigt. Stellen Sie die Flammenhöhe durch Drehen nach links (größere Flamme) oder nach rechts (kleinere Flamme) ein. Nach erfolgter Einstellung machen Sie folgenden Test: Zünden Sie das Gas an, drehen Sie auf „Maximal"-Stellung und dann sehr schnell auf die „Minimal"-Stellung. Wenn die Flamme richtig eingestellt ist, damit sie nicht ausgeht. Wenn sie erlischt, stellen Sie die Flamme auf größere Höhe. Wiederholen Sie den Vorgang bei allen Brennern.

ACHTUNG!

Für die Einstellungen eines reduzierten Flüssiggasdurchsatzes (LPG) muss die Bypass-Schraube ganz angezogen werden.

Abb. 3

Kleben Sie nach dem Austausch der Düsen das Etikett (mit den neuen Düsen geliefert) auf die Rückseite des Geräts auf das bereits dort klebende Etikett (alte Düsen), um den Wechsel der Gasart anzuzeigen.

Das Gerät waagerecht stellen

Einstellung der Füße: Es ist wichtig, die Füße einzustellen, damit der Herd waagerecht steht. Stellen Sie den Herd an den gewünschten Ort, legen Sie eine Wasserwaage darauf und richten Sie ihn mithilfe der Füße aus, die sich unter dem Herd befinden (Abb. 4).

Abb. 4

Vor dem ersten Gebrauch

1. Vergewissern Sie sich vor dem ersten Gebrauch, dass alle Verpackungsbestandteile von Ihrem Herd entfernt wurden. Diese Verpackungen müssen für das Recycling getrennt sortiert werden.
2. Die Heizelemente Ihres Backofens sind mit einer Schutzfolie bedeckt, die vor dem ersten Gebrauch entfernt werden muss. Es ist wichtig, den Raum während dieses Vorgangs gut zu lüften, um den entstehenden Rauch abzuleiten. Wir empfehlen dringend, die nachfolgende Prozedur vor dem ersten Gebrauch Ihres Backofens einzuhalten.

Elektro-Backofen: Öffnen Sie die Backofentür und lassen Sie den Backofen 15 bis 20 Minuten lang bei 200 °C heizen. Den Backofen ausschalten und abkühlen lassen.

Elektrokochplatte: Drehen Sie den Schalter auf die Maximalstellung. 10 Minuten lang laufen lassen. Schalten Sie die Kochplatte aus und lassen Sie sie abkühlen.

Bedienung der Gasbrenner und der Elektrokochplatte

Ihr Herd ist mit 3 verschiedenen Brennerarten ausgestattet. Um die maximale Leistung der Brenner auszunutzen, verwenden Sie Töpfe mit den folgenden Durchmessern:

Schnellbrenner	22 bis 28 cm
Halbschnellbrenner	14 bis 22 cm
Hilfsbrenner	10 bis 14 cm

Abb. 5

WARNUNG!

Benutzen Sie ausschließlich Gefäße mit einem ebenen Boden.

ACHTUNG!

Die Flamme des Brenners darf niemals über den Boden des Topfes hinausreichen.

ACHTUNG!

Falls Sie einen Topf mit einem breiten Boden benutzen, achten Sie darauf, dass er nicht über die Ränder des Kochfelds hinausragt, und vermeiden Sie eine Überhitzung auf der Höhe des Bedienfelds.

ACHTUNG!

Die Brenner dieses Geräts sind mit einer Zündsicherungsvorrichtung ausgestattet. Nach dem Anzünden muss der Schalter unbedingt ca. 15 Sekunden gedrückt gehalten werden, bevor er losgelassen wird.

Die Brenner Ihres Herdes verfügen über ein automatisches Zündsystem.

Drücken Sie den Schalter des Brenners, den Sie benutzen möchten, und drehen Sie ihn auf die große Flamme (Abb. 6). Das Zündsystem schaltet den Brenner ein. Halten Sie den Schalter nach dem Anzünden 15 Sekunden lang gedrückt, bevor Sie ihn loslassen.

Sie können die Flamme verkleinern, indem Sie den Schalter in Richtung der kleinen Flamme drehen.

Falls sich der Brenner nicht nach 15 Sekunden einschaltet oder erlischt, stellen Sie den Schalter auf die Position „●" und warten einige Minuten ab, bevor Sie den Brenner wieder einschalten. Stellen Sie den Schalter zum Ausschalten auf die Position „●".

Leistung der Elektrokochplatte

Beim ersten Gebrauch oder falls die Kochplatte längere Zeit nicht benutzt wurde, empfiehlt es sich, sie 2-3 Minuten lang leer heizen zu lassen und den Schalter auf 3 (Abb. 7) zu stellen, um die Restfeuchtigkeit zu entfernen. Berühren Sie die Elektrokochplatte nicht mit einem nassen oder feuchten Körperteil. Um Energie zu sparen, sollten Sie Gefäße in passenden Abmessungen verwenden; der Durchmesser der Töpfe muss mit dem Durchmesser der Kochplatte identisch sein. Stellen Sie den Schalter nach dem Kochen auf Aus. Wenn die Platte eingeschaltet ist, leuchtet das Kontroll-Licht auf, das sich

auf der Bedienblende (Bedienfeld, Nr. 8) befindet. So können Sie feststellen, ob die Platte irrtümlich eingeschaltet geblieben ist.

Abb. 7

Schalterstellung der Elektrokochplatte

Schalterstellung	1	2	3
Bedienung	Bei minimaler Hitze kochen	Bei mittlerer Hitze kochen, braten	Bei stärkster Hitze kochen, braten

Bedienung des Elektrobackofens

Mit dem Wahlschalter können Sie unter den 3 untenstehenden Funktionen wählen. Mit dem Thermostatschalter können Sie die gewünschte Temperatur einstellen. Drehen Sie den Thermostatschalter, um den Backofen vorzuheizen. Das Kontroll-Licht (Bedienfeld, Nr. 7) leuchtet auf. Es schaltet sich aus, sobald der Backofen die gewünschte Temperatur erreicht hat. Der Thermostat des Backofens schaltet dieses Kontroll-Licht automatisch ein und aus, um die gewählte Temperatur beizubehalten.

Wahlschalter

Unterer Widerstand Oberer Widerstand Natürliche Konvektion (Ober- und Unterhitze)

Thermostatschalter

Beziehen Sie sich auf die Kochtabelle am Ende dieser Anleitung, die die empfohlenen Temperaturen und Backzeiten angibt. Heizen Sie den Backofen vor dem Backvorgang 10 - 15 Minuten lang vor (wenn der Backofen die Temperatur erreicht hat, schaltet sich das Kontroll-Licht aus) und stellen Sie dann die Gerichte in den Backofen. Nach dem Backvorgang stellen Sie beide Schalter (Wahlschalter und Thermostatschalter) auf „●".

Verwendung des Gitters und des Backblechs im Backofen

Der Backofen hat 3 Schienen. Das Gitter und das Backblech müssen auf der gewünschten Höhe genau waagerecht platziert werden. Um eine optimale Nutzung zu gewährleisten, muss das Backblech auf der unteren oder mittleren Schiene verwendet werden. Das Gitter kann je nach gewünschter Zubereitungsart auf der mittleren oder oberen Schiene verwendet werden. Seien Sie achtsam, wenn Sie das Gitter oder das Backblech aus dem Backofen ziehen, da ein Arretiermechanismus vorhanden ist.

ACHTUNG!

Legen Sie die Auffangschale niemals auf den Backofen-Boden, denn es besteht Überhitzungsgefahr und das Risiko, dass das Emaille des Backofens beschädigt wird.

Reinigung und Wartung

• Reinigen Sie den Herd, wenn er abgekühlt ist.
• Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz.
• Verwenden Sie lauwarmes Seifenwasser, spülen Sie nach und trocknen Sie den Herd mit einem weichen Tuch. Verwenden Sie niemals scheuernde oder ätzende Reinigungsprodukte.
• Achten Sie darauf, die Düsen und Brenner bei der Reinigung nicht zu verstopfen.
• Falls Sie die Elektrokochplatte längere Zeit nicht benutzen, fetten Sie diese ein. Die Backofentür lässt sich demontieren, wodurch sie leichter zu reinigen ist. Zur Demontage öffnen Sie die Tür, kippen die Haken an jedem Scharnier und ziehen die Tür zu sich. Um die Tür wieder einzusetzen,

gehen Sie in umgekehrter Reihenfolge vor.

• Benutzen Sie keine scheuernden Reinigungsmittel oder harte Metallschaber zum Reinigen der Glastür des Backofens, da diese die Oberfläche verkratzen und so zum Springen des Glases führen können.
• Reinigen Sie die Edelstahlteile (Modell CM 60 31CC X EUT) mit im Handel erhältlichen Spezialprodukten.

Katalyse-Wände (Modell CM 60 31CC X EUT)

Ihr Herd ist mit Katalyseplatten ausgestattet, die durch Absorption der beim Braten entstandenen Fettspritzer reinigen. Um eine optimale Reinigung zu gewährleisten, empfiehlt es sich, den Backofen nach dem Backvorgang 30 bis 60 Minuten lang bei über

200 °C laufen zu lassen. Verwenden Sie zur Reinigung der Katalyseplatten niemals scheuernde Produkte oder Reiniger, die alkalische Stoffe

oder Säuren enthalten. Sie können sie mit einem feuchten Tuch abwischen.

Die Ofenbeleuchtung austauschen

Sollte die Lampe defekt sein, wenden Sie sich an den Kundendienst oder an Ihren Händler.

ACHTUNG! Zum Ersatz der Lampe muss der elektrische Strom unbedingt vor jeglichem Eingreifen unterbrochen werden.

Trennen Sie das Stromkabel vom Netz (Abb. 10), demontieren Sie dann das Schutzglas der Lampe (Abb. 11), schrauben Sie die Glühbirne heraus, tauschen Sie diese aus und montieren Sie alles wieder. Testen Sie anschließend,

ob sie funktioniert, indem Sie das Stromkabel wieder anschließen. Sollte der Defekt weiterhin bestehen, wenden Sie sich an den Kundendienst Ihres Händlers.

Abb. 10

Abb. 11

Was tun bei einer Störung?

Bei einer elektrischen Panne überprüfen Sie Folgendes:

• Zuerst die Steckdose mit einem anderen Gerät prüfen.
• Danach überprüfen, ob der Zähler eingeschaltet und die Schutzsicherung korrekt ist.

Rufen Sie nach dieser Überprüfung den Kundendienst Ihres Händlers an und übermitteln Sie ihm die

Referenzdaten Ihres Geräts, die auf dem Typenschild angegeben sind.

ACHTUNG! Dieses Gerät darf nur von einem qualifizierten Techniker repariert werden.

Energiespartipps (Backofen)

Heizen Sie den Backofen auf die gewünschte Temperatur vor, bevor Sie Ihr Gericht in den Backofen schieben. Heizen Sie den Backofen nicht länger als nötig vor. Der Backofen ist bereit, Ihre Gerichte zu kochen, sobald sich der Thermostat abschaltet. - Achten Sie darauf, während des Backvorgangs die Backofentür nicht zu oft zu öffnen.

• Darauf achten, dass die Backofentür während des Gebrauchs ganz geschlossen ist.
• Sie können mehrere Gerichte gleichzeitig in Ihrem Backofen zubereiten.
• Sie können direkt nach der Zubereitung eines Gerichts ein zweites zubereiten. Damit können Sie sich das Vorheizen für ein zweites Gericht sparen.
• Sie können Ihren Backofen einige Minuten vor dem

Ende des Backvorgangs ausschalten.

Eingefrorene Lebensmittel abtauen, indem Sie diese frühzeitig genug aus dem

Tiefkühler holen, bevor Sie diese im Backofen zubereiten.

Bedienungshinweise für das Kochfeld

• Verwenden Sie Töpfe und Pfannen mit einem Deckel.
• Verwenden Sie für Töpfe oder Pfannen passende Deckel.
• Verwenden Sie Töpfe und Pfannen, deren Durchmesser für die Größe Ihrer Brenner / Kochplatten passend sind (siehe die im Kapitel „GEBRAUCH" der Bedienungsanleitung angegebenen Durchmesser).
• Verwenden Sie Töpfe, deren Größe auf ihre Lebensmittelmenge abgestimmt ist.

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN

Dieses Gerät trägt das Symbol DEEE - Elektroschrott (Elektrisches oder Elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführt werden muss. Abfallverwertung trägt zum Schutz der Umwelt bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EG

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit

dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer hat das Recht, das Gerät den örtlichen Abfall-Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie zu übergeben.

Für dieses Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.
