CM 60 31CC X EUT - Cocina mixta VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina mixta (gas + eléctrica)
Marca	VALBERG
Modelo	CM 60 31CC X EUT
Peso neto	34,8 kg
Volumen del horno	65 L
Clase energética del horno	A
Número de quemadores de gas	3 (rápido, semi-rápido, auxiliar)
Placa eléctrica	1 placa de hierro fundido (Ø 14,5 cm, 1000 W)
Potencia total de gas	5,35 kW (G20) / 5,2 kW (G30/G31)
Potencia del horno	1950 W
Termostato del horno	50-240 °C
Iluminación interior	Lámpara 15 W
Tensión de alimentación	220-240 V / 50 Hz
Tipo de gas compatible	Gas natural G20/G25 o butano/propano G30/G31
Seguridad	Dispositivo de seguridad de llama en los quemadores, cadenas antivuelco
Limpieza	Paredes catalíticas (autolimpiantes), limpieza manual con agua jabonosa
Garantía	2 años
Consumo de energía del horno (convección natural)	0,79 kWh

Preguntas frecuentes - CM 60 31CC X EUT VALBERG

¿Cómo encender un quemador de gas?

Presione y gire la perilla correspondiente hacia la posición de llama grande. El sistema de encendido automático se activa. Después del encendido, mantenga la perilla presionada durante aproximadamente 15 segundos antes de soltarla para activar el dispositivo de seguridad de llama.

¿Qué hacer si el quemador no enciende?

Verifique que la llegada de gas está abierta. Si el quemador no se enciende después de 15 segundos, coloque la perilla en la posición de apagado, espere unos minutos y vuelva a intentarlo. Si el problema persiste, contacte a un técnico calificado.

¿Cómo limpiar la cocina?

Desenchufe el aparato y espere a que se enfríe. Limpie con agua jabonosa tibia y un paño suave. No use nunca productos abrasivos o corrosivos. Para las partes de acero inoxidable (modelo X EUT), use productos específicos. Las paredes catalíticas del horno limpian las grasas a alta temperatura.

¿Cómo reemplazar la lámpara del horno?

Corte imperativamente la corriente eléctrica. Desenchufe el cable, desmonte el vidrio de protección, desenrosque la lámpara defectuosa y reemplácela por una lámpara idéntica (15 W). Vuelva a montar el conjunto y vuelva a enchufar. Si la avería persiste, contacte al servicio técnico.

¿Cuál es la clase energética del horno?

El horno está clasificado como A según la normativa de la UE. Su consumo de energía en modo de convección natural es de 0,79 kWh.

¿Puedo usar cacerolas de gran diámetro?

Sí, pero la llama no debe sobresalir del fondo de la cacerola. Para un quemador rápido, use cacerolas de 22 a 28 cm de diámetro. Evite sobrepasar los bordes de la placa de cocción para no sobrecalentar el panel de control.

¿Cómo ajustar la nivelación de la cocina?

Coloque un nivel sobre la cocina y ajuste la altura girando las patas ubicadas debajo del aparato. Asegúrese de que la cocina esté estable y nivelada antes de usarla.

¿Qué hacer en caso de fallo eléctrico?

Verifique primero el enchufe con otro aparato, luego el contador y el fusible. Si todo es normal, contacte al servicio postventa indicando la referencia del aparato situada en la placa de características.

¿El aparato está equipado con dispositivos de seguridad?

Sí, los quemadores están equipados con un dispositivo de seguridad de llama que corta el gas si la llama se apaga. La cocina también se entrega con cadenas antivuelco para fijar a la pared.

¿Cómo ahorrar energía con el horno?

Precaliente el horno solo el tiempo necesario (el testigo se apaga cuando se alcanza la temperatura). No abra la puerta innecesariamente. Puede cocinar varios platos al mismo tiempo y apagar el horno unos minutos antes de que termine la cocción. Descongele los alimentos antes de cocinar.

MANUAL DE USUARIO CM 60 31CC X EUT VALBERG

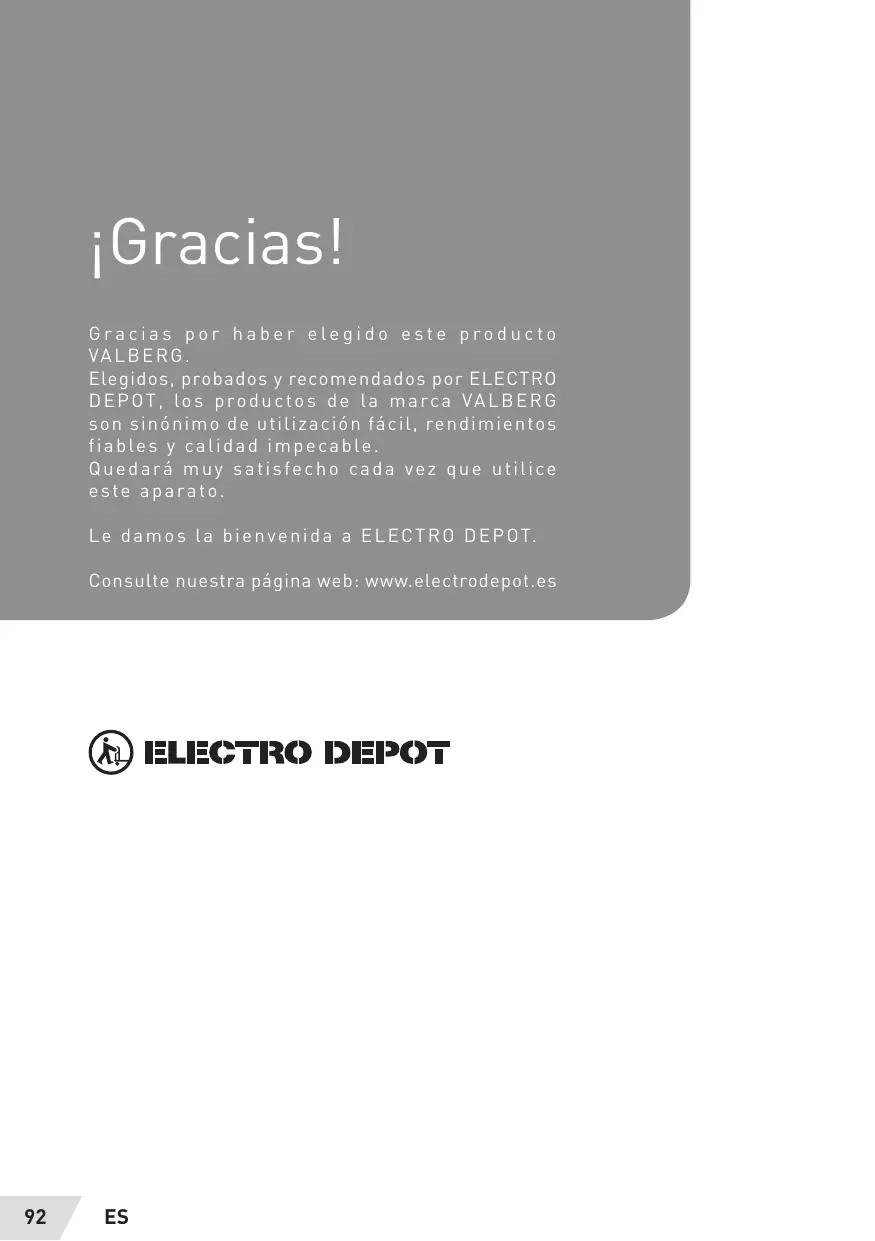

Gracias por haber elegido este producto VALBERG.

Elegidos, probados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG son sinónimo de utilización fácil, rendimientos fiables y calidad impecable.

Quedará muy satisfecho cada vez que utilice este aparato.

Le damos la bienvenida a ELECTRO DEPOT.

Consulte nuestra página web: www.electrodepot.es

ELECTRO DEPOT

A

Antes de utilizar el aparato

94 Instrucciones de seguridad 101 Instrucciones de instalación en la pared

B

Presentación del aparato

104 Descripción del aparato 105 Panel de control 106 Especificaciones Técnicas 107 Fichas del producto 109 Tabla de cocción 110 Instalación del aparato 112 Antes de su primera utilización

C

Utilización del aparato

113 Utilización de los quemadores de gas y de la placa eléctrica 114 Potencia de la placa eléctrica 115 Utilización del horno eléctrico

Información práctica

116 Limpieza y mantenimiento 117 Sustitución de la bombilla del horno 118 Qué hacer en caso de avería 118 Consejos para ahorrar energía (horno) 119 Consejos de uso de la placa de cocina

Instrucciones de seguridad

Lea atentamente todos los consejos de seguridad y las precauciones de empleo antes de instalar y utilizar su aparato.

¡NUEVO!

Seguridad en materia de llamas según la nueva directiva europea: Los quemadores de este aparato están equipados con un dispositivo de seguridad para las llamas. Una vez encendido el quemador, hay que mantener el mando presionado durante aproximadamente 15 segundos antes de soltarlo.

ATENCIÓN

Este aparato se debe instalar conforme a las reglamentaciones vigentes y solo debe utilizarse en una habitación bien ventilada. Consulte el manual antes de instalar y utilizar este aparato.

Esta cocina está destinada únicamente para un uso doméstico, no para un uso profesional. Declinamos toda responsabilidad en caso de daños ocasionados por un uso incorrecto, erróneo o no compatible con el uso para el que este aparato ha sido diseñado, es decir, la cocción de alimentos y no la calefacción de un local, por ejemplo.

• Las condiciones de conexión están indicadas en la placa de características.

Esta cocina debe ser instalada por un técnico cualificado conforme a las normas vigentes y solo debe utilizarse en un lugar bien ventilado. Lea atentamente este manual antes de su instalación.

¡IMPORTANTE! La instalación se debe realizar conforme a las instrucciones indicadas en este manual. Una instalación incorrecta puede ocasionar daños a personas, animales o materiales. El fabricante declina toda responsabilidad en caso de una instalación que no respete las reglas vigentes.

• Este aparato debe estar conectado a una toma de tierra. En caso de conexión incorrecta, la garantía

quedará invalidada y el fabricante declinará toda responsabilidad derivada de sus consecuencias.

• No compruebe jamás la estanqueidad del tubo de entrada de gas con una llama.
• Retire todos los embalajes antes de utilizar la cocina. Los embalajes se deben eliminar mediante la recogida selectiva.
• Su cocina debe estar perfectamente nivelada y colocada en sus 4 patas.
• Si la cocina está colocada sobre una base, se deben tomar ciertas disposiciones para evitar que el aparato resbale de la base.
• Este aparato no está conectado a un dispositivo de evacuación de productos de combustión. Asegúrese de que la habitación en la que se coloca el aparato está bien ventilada, abriendo una ventana, una puerta

y/o utilizar una campana eléctrica adecuada.

• Conviene garantizar un caudal de ventilación mínimo de 20m³ /h
• El uso de un aparato de cocina a gas genera calor y humedad en la habitación en la que está instalado. Asegúrese de que la cocina está bien ventilada mediante una ventilación natural o una campana eléctrica. El uso intensivo y prolongado del aparato puede necesitar una ventilación suplementaria (que se pueda lograr abriendo una ventana) o una ventilación más eficaz (aumentando por ejemplo la potencia de la ventilación mecánica si fuese necesario).

¡ADVERTENCIA!

Durante el funcionamiento del aparato, las partes accesibles del mismo y el vidrio de la puerta del horno se calientan. Mantenga a los niños lejos del aparato.

• Si se apagan los quemadores, ponga el mando correspondiente en la posición de parada. Espere al menos un minuto antes de volver a encender el quemador.

¡ADVERTENCIA!

¡Riesgo de incendio! No guarde ni almacene nada sobre la placa de cocina ni en el interior del horno.

• No guarde jamás en el interior del horno ni cerca de los quemadores y de la placa eléctrica, recipientes que contengan gas a presión,

aerosoles, productos y materiales inflamables, como papel, plástico o tejido, etc., así como objetos y utensilios que contengan materiales inflamables. Podrían salir ardiendo.

¡ADVERTENCIA!

Controle la cocción de los alimentos si utiliza grasas o aceites, ya que podría generar un incendio. No intente nunca sofocar un incendio con agua. Apague el aparato y cubra las llamas con una manta antifuego o una tapa, por ejemplo.

¡ADVERTENCIA!

Durante su utilización, el aparato y sus partes accesibles se calientan. No toque los elementos calefactores (en el interior del horno y sobre la placa de cocina). Los niños menores de 8 años deben mantenerse alejados, a menos que estén constantemente vigilados.

• Vigile su aparato cuando está en funcionamiento para evitar cualquier riesgo de accidente.
• Si el cable de alimentación está estropeado, debe ser reemplazado por el fabricante, un reparador autorizado o una persona de calidad similar para evitar cualquier peligro.

¡ADVERTENCIA! Asegúrese de que el aparato está desenchufado de la toma de corriente antes de cambiar la bombilla para evitar cualquier riesgo de descarga eléctrica.

• Este aparato no está diseñado para que los niños lo puedan usar.
• Este aparato no puede ser utilizado por niños menores de 8 años, ni por personas con sus capacidades psíquicas, sensoriales o mentales reducidas, ni por quienes no tengan los conocimientos y la experiencia necesarios, a menos que estén supervisados e instruidos para el uso del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso. Los niños no deben jugar con este aparato. La limpieza y el mantenimiento de este aparato puede ser realizada

por niños mayores de 8 años siempre y cuando estén vigilados.

• El aparato no puede ponerse en funcionamiento mediante un temporizador externo ni un sistema de mando a distancia separado.
• Este aparato debe desenchufarse después de su uso y antes de cualquier operación de limpieza o mantenimiento.
• La rejilla y la bandeja del horno se deben colocar en posición horizontal y en el nivel deseado en los niveles del interior del horno. Tenga cuidado cuando saque la rejilla y la bandeja del horno, ya que no disponen de ningún mecanismo de parada.
• No utilice productos de mantenimiento abrasivos, ni rascadores metálicos duros para limpiar la puerta de vidrio del horno; pueden arañar la superficie y romper el vidrio.
• No use aparatos de limpieza con vapor.
• Conviene eliminar todos los restos y salpicaduras antes de partir la tapa. Se recomienda dejar enfriar la placa de cocina antes de cerrar la tapa.
• Los productos electrodomésticos usados no deben tirarse con los residuos domésticos. Utilice los lugares específicos previstos para ello. Consulte a su autoridad local o a su vendedor para conocer el procedimiento a seguir en materia de reciclaje.

¡ADVERTENCIA! Utilice únicamente los dispositivos de protección de la placa vitrocerámica diseñados por el fabricante del aparato de cocción o indicados por el fabricante en las instrucciones de utilización como adaptadores o los dispositivos de protección de la placa de cocción integrados en el aparato. El uso de dispositivos de protección no apropiados puede generar accidentes.

¡ATENCIÓN! No apoye nunca la bandeja sobre la parte inferior del horno, ya que podría sobrecalentarse y el esmalte del horno podría resultar dañado.

• Valores probados y calculados de conformidad con la normativa EU65-2014/EU66-2014
• Con objeto de reducir el impacto global en el medio ambiente (por ejemplo, el consumo energético) del proceso de cocción, asegúrese de que su producto está instalado según el manual del usuario, de que la habitación (en la que el aparato está instalado) está suficientemente ventilada y de que el tubo de evacuación sea lo más recto y corto posible. Para los productos que funcionan de forma manual,

le sugerimos que apague el motor 10 horas antes de haber terminado de cocinar. Para cualquier tipo de mantenimiento: desmonte las piezas correspondientes según el manual del usuario. Para obtener información relativa al reciclaje, a la valorización y a la eliminación al final de la vida útil del aparato, póngase en contacto con su municipio.

Instrucciones para la instalación

¡IMPORTANTE!

La instalación se debe realizar respetando las instrucciones de este manual.

Una instalación incorrecta puede ocasionar daños a personas, animales o materiales. El fabricante declina toda responsabilidad en caso de una instalación que no respete las reglas vigentes.

¡ATENCIÓN!

Esta cocina se debe fijar sólidamente a la pared mediante dos cadenas de seguridad (situadas en ambos lados en la parte trasera del aparato) realizando un sistema de fijación adaptado al tipo de pared para evitar cualquier riesgo de vuelco.

El fabricante y el importador declinan cualquier responsabilidad si se produce un accidente que provoque una herida o un daño por no haber respetado estas instrucciones.

• Si su aparato funciona a gas y electricidad, colóquelo lo más cerca posible de estas dos fuentes de energía.
• La conexión al gas se debe realizar utilizando un tubo flexible con boquilla mecánica conforme a las normas vigentes. Las

instrucciones del manual del tubo flexible con boquilla mecánica se deben respetar rigurosamente.

• Nota para la conexión GPL (bombona): si su instalador opta por una conexión con una boquilla (no incluida con este aparato), esta boquilla debe estar conforme con las normas vigentes y se debe utilizar con una junta de estanqueidad (no incluida con este aparato) conforme a las normas vigentes. El tubo flexible también debe estar conforme con las normas vigentes y debe ajustarse sobre la tetina de la boquilla realizando una arandela para garantizar una estanqueidad perfecta. (La conexión al gas natural debe realizarse obligatoriamente con un tubo flexible con boquilla mecánica).
• En ningún caso, el tubo de alimentación debe pasar por detrás del horno, ni estar en contacto con las paredes adyacentes. Una vez que se

ha realizado la conexión, es conveniente comprobar la estanqueidad (no utilice nunca una llama). Para ello, aplique sobre el tubo un líquido espumoso. No deben aparecer burbujas. Si aparecen burbujas, conviene comprobar el ajuste de la boquilla y el estado de la junta.

• El tubo de alimentación se debe sustituir por un tubo nuevo antes de la fecha de caducidad indicada en el mismo.
• La longitud del tubo de alimentación no debe ser inferior a 50 cm, ni superior a 200 cm. Asegúrese de que el tubo de alimentación no toque las partes calientes del aparato ni ningún otro obstáculo que pueda dañarlo. Compruebe también que ningún elemento desmontable (por ejemplo, un cajón) ni ningún objeto cercano pueda tocarlo, estarlo atascado o tirar del tubo de alimentación.
• La conexión de este aparato se incluye a la derecha. Si se quiere realizar la conexión por la parte izquierda, el fabricante puede enviarle el accesorio necesario si lo solicita.

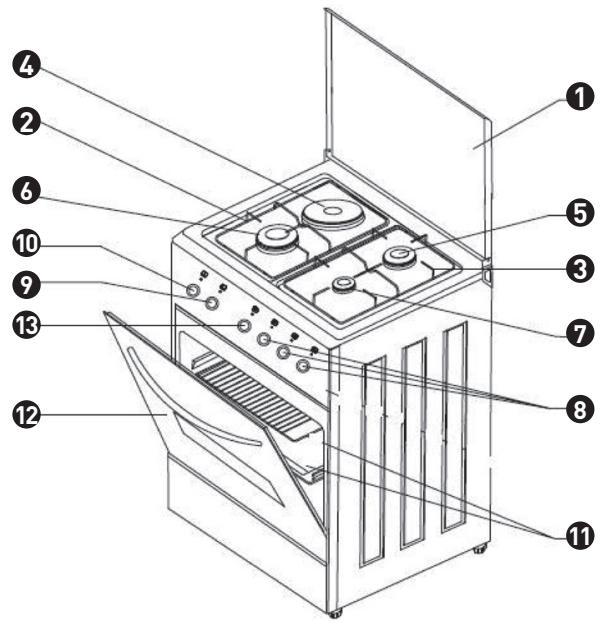

Descripción del aparato

1

Tapa

2

Rejilla izquierda

3

Rejilla derecha

4

Placa eléctrica

5

Quemador de gas semirrápido

6

Quemador de gas rápido

7

Quemador de gas auxiliar

8

Limpieza de quemadores a gas

9

Mando de selección del horno

10

1 Quemador semirrápido y su mando 2 Quemador auxiliar y su mando 3 Quemador rápido y su mando 4 Placa eléctrica y su mando

5 Mando de selección del horno 6 Mando del termostato Testigo luminoso del horno Testigo luminoso de la placa eléctrica

MODELO		CM 60 31CM W EUT / CM 60 31CC X EUT
Clase		1
Categoría		II2E+3+ et II2H3+
País de destino		Francia, Bélgica, España
Tipo de gas y presión		G20/25 20/25 mbar	G30/G31 28-30/37 mbar
Potencia total en kW		5,35 kW	5,2 kW
Caudal total en m3/h o g/h		0,51 m3/h	378,1 g/h
Flujos de los quemadares	Quemador rápido	2,80 kW	0,272 m3/h	2,70 kW	196,32 g/h
	Quemador semirrápido	1,60 kW	0,146 m3/h	1,60 kW	116,34 g/h
	Quemador auxiliar	0,95 kW	0,092 m3/h	0,90 kW	65,44 g/h
Flujos reducidos de los quemadares	Quemador rápido	1,1 kW	0,104 m3/h	1,00 kW	72,71 g/h
	Quemador semirrápido	0,80 kW	0,076 m3/h	0,80 kW	58,17 g/h
	Quemador auxiliar	0,55 kW	0,052 m3/h	0,50 kW	36,35 g/h
Otros	Tensión y Frequencia	220-240 V CA, 50 Hz
	Bombilla interior	15 W
	Termostato	50-240 °C
	Potencia de la plac电解ctrica	1000 W
	Potencia del hora microondas	1950 W
	Potencia de la resistencia superior	800 W
	Potencia de la resistencia inferior	1150 W
	Potencia total electrónica	2965 W
	Illuminación del hora	Sí

Fichas de producto

Horno

Marca	VALBERG
Referencia	CM 60 31CM WEUT / CM 60 31CC X EUT
Peso neto	34,8 kg
Número de cavidades	1
Fuente de calor	Eléctrico
Volumen	65 litres
Consumo de energia / Convección natural (EC)	0,79 kWh
Consumo de energia / Aire caliente envolvente (EC)	-
Índice de eficacia enerética (modelo convencional)	96
Clase enerética	A
Método de calculo y de medida	EN60350-1 / Reglamentación (EU) N.° 66/2014

Cocina

FUEGO ELÉCTRICO
Marca	VALBERG
Referencia	CM 60 31CM W EUT / CM 60 31CC X EUT
Peso neto	34,8 kg
Fuente de energia	Eléctrico
Tipo de fuego	Fuego de fundación
Número de quemadores	1
Diámetro del fuego	14,5 cm
Consumo de energia del fuego (EC)	156 Wh/kg
Método de calculo y de medida	EN50304 - EN60350 / Reglamentación (EU) N.° 66/2014

QUEMADORES DE GAS
Marca	VALBERG
Referencia	CM6031CCXEUT
Peso neto	34,8 kg
Fuente de energia	Gas
Número de quemadores	3
Eficacia energetica del quemador delantero izquierdo (EE)	61,3 %
Eficacia energetica del quemadorTRSero derechocho (EE)	57,1 %
Eficacia energetica del quemador delantero derechocho (EE)	-
Eficacia energetica de los quemadores de gas de la placacde cucina (EE)	59,2 %
Método de calculo y de medida	EN30-2-1 / Reglamentación (EU) N.° 66/2014

Tabla de cocción

ALIMENTOS	CONVECCION NATURAL			GRILL
	Posicion del termostato	Posicion de la bandeja (nivel)	Tiempo de coccción	Posicion del termostato	Posicion de la bandeja (nivel)	Tiempo de coccción
Pasteles	175	2	25-35
Pasteles con frutas	175	2	20-25
Tarta con frutas	175	2	20-30
Galleta macarrón	175	2	20-30
Pan de especias	200	2	30-40
Pasta	200	2	30-40
Bizcocho	175	2	30-40
Galletas	175	2	15-25
Carne de cordero	225	2	25	máx.	2-3	8-10
Chuletas de cordero				máx.	2-3	8-10
Carne de ternera	250	2	50-60
Costilla de ternera				máx.	2-3	10-15
Filete de ternera	225	2	25
Carne de oveja	240	2	25
Buey asado	225	2	45
Pollo (entero)	175-200	2	30
Pollo (en trozos)	200	2	30-45
Pescados	200	2	30-40
Pavo	200	2	50-60
Macarrones alorno	210	2	23-30
Pasta continua	190	2	30-40

Los valores indicados anteriormente son puramente indicativos. Se deberán adaptar en función de las costumbres y los gustos personales.

Instalación del aparato

Desembalaje

Coloque la cocina lo más cerca posible del lugar donde la va a instalar y desembálela. Los elementos del embalaje se deben eliminar mediante la recogida selectiva. No deje el aparato al alcance de los niños.

Conexión al gas

Antes de su instalación, asegúrese de que las condiciones de distribución local (naturaleza y presión del gas) y la configuración del aparato son compatibles.

1. Este aparato se debe instalar y conectar por un técnico cualificado conforme a las normas vigentes. El incumplimiento de esta regla anulará la garantía.
2. La distancia entre el aparato y las paredes o los muebles adyacentes deben respetar las reglas siguientes: a. La distancia vertical que separa la cocina de la campana o cualquier otro mueble debe ser igual o superior a 750 mm. b. La distancia entre las paredes laterales de la cocina y las paredes deben ser al menos de 20 mm. c. La distancia entre la parte trasera del aparato y la pared debe ser al menos de 20 mm.

Conexión eléctrica

El cable de alimentación de su cocina dispone de un enchufe que debe conectarse obligatoriamente a una toma de corriente de 16 amperios conectado a tierra según las normas vigentes. Si su toma no está equipada de conexión a tierra normalizada, contacte a un técnico cualificado.

Procure que este cable eléctrico no entre en contacto con las paredes calientes de la cocina.

El aparato se debe poder desconectar con facilidad. El enchufe de la toma de corriente también debe ser fácilmente accesible.

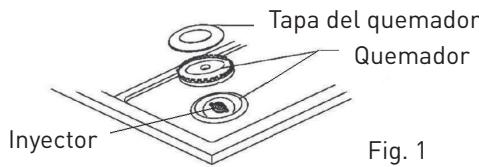

Colocación de los quemadores

Cambio de los inyectores

Esta cocina se puede adaptar a los diferentes tipos de gas sustituyendo los inyectores.

Esta adaptación debe ser realizada por un técnico cualificado. Si los inyectores no se sustituyen correctamente, la garantía no será válida y el fabricante no podrá ser considerado responsable de las eventuales consecuencias.

Tabla de correspondencias:

	G30/G3128-30/37 mbar	G20/2520/25 mbar
Quemador rápido	0,85	1,15
Quemador semirápido	0,65	0,92
Quemador auxiliar	0,50	0,72

Utilice los inyectores proporcionados con la cocina. Desenchufe el aparato. Desenrosque el inyector y sustitúyalo por el nuevo (consultar "tabla de correspondencias"). Proceda de la misma forma para el resto de quemadores (fig. 2).

Fig. 2

Ajuste del ralentí

Esta operación debe ser realizada por una persona cualificada: retire el mando del gas. Encienda el gas y póngalo en la posición de "ralentí". Introduzca un destornillador muy fino en el orificio del ralentí como lo muestra la figura 3 a continuación. Ajuste la altura de la llama girándola hacia la izquierda (para aumentar la llama) o hacia la derecha (para disminuir la llama). Una vez que se haya realizado el ajuste, realice la siguiente prueba: encienda el gas, póngalo en la posición "máximo" y, a continuación, gírelo hasta la posición "mínimo" muy rápidamente. Si la llama está bien ajustada, no se debe apagar. Si se apaga, aumente la altura de la llama. Repita esta operación con todos los quemadores.

¡ATENCIÓN!

El tornillo del bypass se debe apretar a fondo para el caudal reducido de GPL.

Fig. 3

Después de cambiar los inyectores, pegue la etiqueta (incluida con los nuevos inyectores) en la parte trasera del aparato, sobre la etiqueta ya pegada (inyectores antiguos) para precisar el cambio de gas.

Nivelación

Ajuste de las patas: se pueden ajustar las patas para que la cocina esté nivelada. Sitúe la cocina en su lugar, coloque un nivel sobre la cocina y ajuste el nivel mediante las patas situadas bajo la cocina (fig. 4).

Fig. 4

Antes de su primera utilización

1. Antes de utilizar por primera vez su aparato, asegúrese de haber retirado todos los embalajes. Estos embalajes deben reciclarse separadamente mediante la recogida selectiva.
2. Los elementos calefactores de su horno están recubiertos de una película protectora que hay que eliminar antes de utilizarlos por primera vez. Es importante ventilar bien la habitación durante este procedimiento para evacuar el humo provocado. Se recomienda respetar el siguiente procedimiento antes de utilizar su horno por primera vez.

Horno eléctrico: abra la puerta del horno y deje que el horno se caliente a 200 °C durante 15 o 20 minutos. Apague el horno y deje que se enfríe.

Placa eléctrica: gire el mando de la placa hasta la posición máxima. Déjela funcionar durante 10 minutos. Apague la placa y deje que se enfríe.

Utilización de los quemadores de gas y de la placa eléctrica

Su cocina dispone de 3 tipos de quemadores diferentes. Para obtener un máximo rendimiento, utilice las cacerolas con los siguientes diámetros:

Quemador rápido

De 22 a 28 cm

Quemador semirrápido

De 14 a 22 cm

Quemador auxiliar

De 10 a 14 cm

Fig. 5

ADVERTENCIA

Utilice solo recipientes con el fondo plano.

ATENCIÓN!

La llama del quemador no debe pagar jamás del fondo de la cacerola.

¡ATENCIÓN!

Si utiliza un recipiente con el fondo grande, procure no sobrepasar los bordes de la placa de cocción y evite que pueda calentarse el panel de control.

¡ATENCIÓN!

Los quemadores de este aparato están equipados con un dispositivo de seguridad para las llamas. Una vez encendido el quemador, hay que mantener el mando presionado durante aproximadamente 15 segundos antes de soltarlo.

Los quemadores de su cocina están equipados con un sistema de encendido automático.

Pulse y gire el mando correspondiente al quemador que desea utilizar colocándolo en la llama grande [fig. 6]. El sistema de encendido encenderá el quemador. Mantenga el mando presionado durante 15 segundos más o menos una vez encendido.

Puede disminuir la llama girando el mando hasta la llama pequeña.

Si el quemador no se enciende después de 15 segundos o si se apaga, ponga el mando en la posición «●» y espere unos minutos antes de volver a encender el quemador. Para apagarlo, ponga el mando en la posición «●».

Potencia de la placa eléctrica

La primera vez que utilice el aparato o si hace tiempo que no lo ha utilizado, se recomienda dejarlo funcionar en vacío durante 20-30 minutos colocando el selector en el 3 (fig. 7) para eliminar la humedad residual. No toque la placa eléctrica con una parte del cuerpo húmeda o mojada. Para ahorrar energía, utilice recipientes de la dimensión adecuada; el diámetro de las cacerolas debe ser idéntico al diámetro de la placa. Ponga el mando en la posición de parada después de la cocción. Cuando la placa esté encendida, el indicador luminoso rojo situado en el panel de mandos, se

enciende (panel de mandos, n.° 8). Esto le permite ver si la placa se queda encendida por error.

Fig. 7

Posición del mando de la placa eléctrica

Posición del mando	1	2	3
Utilización	Cocinar con el minimo calor	Cocinar, freír con calor medio	Cocinar, freír con calor máximo

Utilización del horno eléctrico

El mando de selección le permite elegir entre las 3 funciones siguientes. Con el mando del termostato, puede elegir la temperatura deseada. Gire el mando del termostato para calentar el horno. El testigo luminoso (panel de control, n.º 7) se enciende. Se apagará cuando el horno haya alcanzado la temperatura deseada. El termostato del horno enciende y apaga este testigo luminoso automáticamente para mantener la temperatura elegida.

Mando de selección Fig. 8

Resistencia inferior Resistencia superior Convección natural (superior + inferior)

Mando del termostato Fig. 9

Consulte la tabla de cocción incluida al final de este manual que indica las temperaturas y el tiempo de cocción aconsejados. Antes de la cocción, precaliente el horno durante 10 o 15 minutos (cuando el horno está a la temperatura elegida, el testigo luminoso se apaga) e introduzca los platos en el horno. Ponga los dos mandos (mando de selección y mando del termostato) en la posición « • » después de la cocción.

Utilización de la rejilla y de la bandeja en el horno

El horno dispone de 3 niveles. La rejilla y la bandeja se deben colocar horizontalmente en el nivel deseado. Para garantizar una realización óptima, la bandeja se debe utilizar en los niveles inferior o medio. La rejilla se puede utilizar en los niveles superior o medio, según la cocción deseada. Tenga cuidado cuando saque la rejilla y la bandeja del horno, ya que no disponen de ningún mecanismo de parada.

¡ATENCIÓN!

No apoye nunca la bandeja sobre la parte inferior del horno, ya que podría sobrecalentarse y el esmalte del horno podría resultar dañado.

Limpieza y mantenimiento

• Limpie la cocina cuando esté fría.
• Desenchufe siempre el aparato de la red eléctrica antes de comenzar la limpieza.
• Utilice agua tibia con jabón y séquela bien con un paño suave. Nunca utilice productos abrasivos o cáusticos.
• No bloquee los inyectores ni los quemadores durante la limpieza.
• Engrase la placa eléctrica si no va a utilizarla durante un cierto tiempo.
• La puerta del horno se puede desmontar para facilitar la limpieza. Para desmontarla, abra la puerta, gire los ganchos de cada bisagra y tire de la puerta hacia arriba. Para volver a montarla, realice el procedimiento inverso.
• No utilice productos de mantenimiento abrasivos ni rascadores metálicos duros

para limpiar la puerta de cristal del horno, podrían arañar la superficie y romper el cristal. - Limpie las partes de acero inoxidable (modelo CM 60 31CC X EUT) con productos específicos disponibles en el mercado.

Paredes catalíticas (modelo CM 60 31CC X EUT)

Su cocina está equipada con paneles catalíticos que limpian por absorción las grasas proyectadas durante la cocción. Para garantizar una limpieza óptima, se recomienda dejar funcionar el horno entre 30 y 60 horas a más de 200°C después de la cocción. No utilice nunca productos abrasivos o que contengan sustancias alcalinas o ácidas para limpiar los paneles catalíticos. Puede secarlos con un paño húmedo.

Sustitución de la lámpara del horno

Si la lámpara del horno deja de funcionar, contacte al servicio de postventa o a su vendedor.

¡ATENCIÓN! Corte la corriente eléctrica antes de sustituir esta bombilla.

Desenchufe el cable eléctrico (fig. 10) y, a continuación, desmonte el vidrio de protección de la lámpara (fig. 11), quite la lámpara, sustitúyala y vuelva a montar el conjunto. Compruebe que funciona conectando de nuevo el cable eléctrico. Si la avería continúa, contacte al servicio de postventa o a su vendedor.

Fig. 10

Fig. 11

Qué hacer en caso de avería

En caso de avería eléctrica, compruebe:

• En primer lugar, la toma eléctrica utilizada.
• A continuación, que el contador esté activado y que el fusible de protección sea correcto.

Una vez comprobado este, llama al servicio de postventa de su vendedor indicándole la referencia de su aparato inscrita en la placa de características.

¡ATENCIÓN! Este aparato debe ser reparado únicamente por un técnico cualificado.

• Precaliente el horno a la temperatura deseada antes de introducir sus platos en el mismo.
• No precaliente el horno más tiempo del necesario. El horno está preparado para cocinar sus platos una vez que el testigo luminoso del termostato se apaga.
• No abra la puerta del horno demasiado a menudo durante la cocción.
• Compruebe que la puerta del horno no se quede abierta durante su uso.
• Puede cocinar varios platos a la vez en el horno.
• Puede cocinar un segundo plato inmediatamente después de haber cocinado un primero. Esto evita tener que volver a precalentar el horno para el segundo plato.
• Puede apagar el horno unas horas antes del final de la cocción.
• Descongele los alimentos congelados sacándolos del

congelador con suficiente antelación antes de cocinarlos en el horno.

Consejos de uso de la placa de cocina

• Utilice cacerolas y sartenes con tapa.
• Utilice tapas adaptadas a sus cacerolas o sartenes.
• Utilice cacerolas y sartenes con un diámetro adaptado al tamaño de sus quemadores o fuegos (consultar los diámetros indicados en la parte «UTILIZACIÓN» del manual de uso).
• Utilice cacerolas con un tamaño adaptado a la cantidad de alimentos.

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos contribuye a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

Este producto tiene una garantía por un periodo de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - FRANCE
