Produkttyp	Glaskeramikherd
Marke	VALBERG
Modell	CV 60 4CM W MISC
Abmessungen (B x T x H)	60 x 60 x 85 cm
Gewicht	47 kg
Elektrischer Anschluss	220-240 V ~ 50/60 Hz
Anzahl Kochstellen	4 Strahlungskochstellen
Leistung Kochstelle vorne links / hinten rechts	1800 W je Kochstelle
Leistung Kochstelle vorne rechts / hinten links	1200 W je Kochstelle
Plattentyp	Glaskeramik
Ofenvolumen	65 L
Ofentyp	Elektro, Umluft und statische Hitze
Ofenleistung - Oberhitze	950 W
Ofenleistung - Unterhitze	1100 W
Ofenleistung - Grill	2000 W
Innenbeleuchtung	25 W (Typ E14 oder G9, 300 °C)
Mechanischer Timer	120 Minuten
Energieeffizienzklasse	A
Energieverbrauch (konventioneller Betrieb)	0,81 kWh/Zyklus
Energieeffizienzindex	98,8
Ofenfunktionen	Ober-/Unterhitze, Doppelgrill, Strahlungsgrill, Unterhitze, Oberhitze, Drehspieß
Anzahl Garräume	1
Verstellbare Füße	Ja
Mitgeliefertes Zubehör	Backrost, Fettpfanne, Backform, Kippschutz
Reinigung und Pflege	Manuelle Reinigung, kein Dampfreiniger, Tür demontierbar

Häufig gestellte Fragen - CV 60 4CM W MISC VALBERG

Wie installiere ich den Herd richtig?

Die Installation sollte von einer qualifizierten Fachkraft durchgeführt werden. Stellen Sie sicher, dass der Boden stabil ist und das Gerät mit den verstellbaren Füßen waagerecht steht. Halten Sie einen Abstand von mindestens 20 cm zwischen Hängeschränken und Kochfeld ein. Schrauben Sie den Kippschutz am Boden fest, um ein Umkippen zu verhindern.

Was tun, wenn beim ersten Gebrauch ein Geruch entsteht?

Das ist normal. Lüften Sie den Raum, indem Sie ein Fenster öffnen oder eine Dunstabzugshaube verwenden. Halten Sie Haustiere und empfindliche Personen fern, bis der Geruch verschwindet.

Wie reinige ich die Glaskeramikfläche ohne Beschädigung?

Verwenden Sie ein weiches Tuch und einen speziellen Glaskeramikreiniger. Verwenden Sie niemals Metallschaber oder Scheuermittel, die die Oberfläche zerkratzen könnten. Wischen Sie Verschmutzungen nach dem Abkühlen schnell ab.

Die Restwärmeanzeige leuchtet, was tun?

Die Anzeige zeigt an, dass die Kochzone noch heiß ist. Berühren Sie die Oberfläche nicht, solange die Anzeige leuchtet. Sie erlischt automatisch, wenn die Temperatur sinkt. Sie können die Restwärme zum Aufwärmen von Speisen nutzen.

Wie verwende ich die Drehspießfunktion?

Binden Sie das Fleisch auf den Spieß, führen Sie ihn in die Motorhülse des Drehspießes ein. Wählen Sie die Drehspießfunktion, stellen Sie Temperatur und Garzeit ein. Verwenden Sie sie vorzugsweise mit dem Grill für eine knusprige Oberfläche.

Was tun, wenn der Ofen nicht angeht?

Überprüfen Sie, ob der Wandschalter auf Ein steht und das Gerät eingesteckt ist. Wenn das Problem bestehen bleibt, wenden Sie sich an einen autorisierten Kundendienst. Versuchen Sie keine Reparatur selbst durchzuführen.

Wie wechsel ich die Ofenlampe?

Ziehen Sie den Netzstecker und lassen Sie den Ofen abkühlen. Entfernen Sie die Glasabdeckung durch Drehen gegen den Uhrzeigersinn. Schrauben Sie die defekte Lampe heraus und ersetzen Sie sie durch eine neue Lampe vom Typ E14 oder G9, 25 W, 300 °C beständig. Schrauben Sie die Abdeckung wieder fest.

Warum schaltet sich der Grill ein und aus?

Das ist normal, wenn der Grill mit reduzierter Leistung verwendet wird. Der Thermostat reguliert die Temperatur, indem er das Heizelement ein- und ausschaltet. Es ist kein Defekt.

Wie baue ich die Ofentür zur Reinigung aus?

Öffnen Sie die Tür vollständig, heben Sie die Scharnierriegel an, heben Sie die Tür leicht an, als ob Sie sie schließen würden, und ziehen Sie sie heraus, während Sie sie stützen. Zum Wiedereinsetzen setzen Sie die Riegel in die Scharniere ein und schließen die Tür.

Welches Kochgeschirr sollte ich auf der Glaskeramik verwenden?

Verwenden Sie Töpfe und Pfannen mit flachem, glattem und hochwertigem Boden, deren Durchmesser zu den Kochzonen passt. Vermeiden Sie raue, verzogene Böden oder Gusseisen. Ziehen Sie die Töpfe nicht über die Oberfläche.

BEDIENUNGSANLEITUNG CV 60 4CM W MISC VALBERG

Für dieses Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.

GARANTIEBEDINGUNGEN

GEBRAUCHSANLEITUNG 46

BEDIENUNGSANLEITUNG 68

Danke!

Vielen Dank, dass Sie dieses VALBERG-Produkt gewählt haben. Ausgewählt, getestet und empfohlen durch ELECTRO DEPOT. Die Produkte der Marke VALBERG garantieren Ihnen Benutzerfreundlichkeit, zuverlässige Leistung und tadellose Qualität.

Mit diesem Gerät können Sie sicher sein, dass Sie jedes Mal zufriedengestellt werden, wenn Sie es benutzen.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Website: www.electrodepot.be

ELECTRO DEPOT

Die Bedienungsanleitung finden Sie auch auf der folgenden Website: http://www.electrodepot.be

A	Vor der Inbetriebnahme des Geräts	48	Sicherheitsvorschriften
B	Geräteübersicht	56	Beschreibung des Geräts
		56	Technische Spezifikationen
C	Verwendung des Geräts	57	Zubereitung
		57	Aufstellort
		58	Aufstellung
		58	Elektrischer Anschluss
		59	Produktfunktionen
		60	Bedienelemente
		63	Verwendung des Herds
D	Reinigung und Pflege	64	Reinigung und Pflege
		66	Fehlerbehebung
E	Entsorgung	67	Entsorgung Ihres Altgeräts

Sicherheitsvorschriften

BITTE LESEN SIE DIE ANLEITUNG AUFMERKSAM DURCH, BEVOR SIE DAS GERÄT BENUTZEN, UND BEWAHREN SIE DIESE AUF, UM BEI BEDARF DARIN NACHZUSCHLAGEN.

• Sollte das Gerät verkauft oder auf einen anderen Besitzer übertragen werden, oder sollten Sie umziehen und das Gerät zurücklassen, stellen Sie sicher, dass diese Anleitung zusammen mit dem Gerät weitergegeben wird, damit der neue Besitzer sich mit der Arbeitsweise des Geräts und den relevanten Warnhinweisen vertraut machen kann.
• Warnung: Dieses Gerät und seine zugänglichen Teile werden bei Betrieb heiß.
• Berühren Sie nicht die Heizelemente.
• Kinder unter 8 Jahren sollten ferngehalten werden, es sei denn, sie werden beaufsichtigt.
• Während seiner Verwendung erhitzt sich das Gerät. Berühren Sie unter

keinen Umständen die Heizelemente im Inneren des Ofens.

• In den folgenden Abschnitten dieser Anleitung finden Sie Informationen zur Installation.
• In den folgenden Abschnitten dieser Anleitung finden Sie Informationen zum korrekten Einsetzen des Backblechs/Grillrosts und zum Leuchtmittelwechsel.
• Warnung: Stellen Sie sicher, dass das Gerät vom Netzstrom getrennt ist, bevor Sie das Leuchtmittel auswechseln, um das Risiko eines Stromschlags zu vermeiden. Eine Trennvorrichtung vom Netz mit einem Kontaktabstand von allen Polen muss im Stromkreis zur Verfügung gestellt werden und in Übereinstimmung mit den Installationsanweisungen installiert werden.
• Um die durch den Kochvorgang verursachte Gesamtumweltbelastung (z.B. Energieverbrauch) zu reduzieren, installieren Sie das Produkt gemäß der Bedienungsanleitung. Sorgen Sie für eine gute Belüftung der Betriebsumgebung und halten Sie die Entlüftungsleitung gerade

und so kurz wie möglich. Für Geräte mit manuellem Betriebsmodus empfehlen wir, den Motor innerhalb von 10 Minuten nach Ende des Kochvorgangs auszuschalten. Sorgen Sie bei Wartungsarbeiten dafür, die entsprechenden Komponenten gemäß der Bedienungsanleitung zu demontieren. Kontaktieren Sie Ihre örtliche Behörde, um nähere Informationen bezüglich Recycling, Wiederverwertung und Entsorgung zu erhalten.

Um die Leistung und Sicherheit des Geräts aufrechtzuerhalten, empfehlen wir:

• Kontaktieren Sie ausschließlich durch das Geschäft, in dem Sie den Herd erworben haben, autorisierte Kundendienstzentren.
• Verwenden Sie stets Originalersatzteile.
• Dieses Gerät ist für den nicht-gewerblichen Gebrauch zu Hause vorgesehen. Nachdem Sie die Verpackung entfernt haben, vergewissern Sie sich, dass das Gerät nicht beschädigt ist. Sollten Sie Zweifel haben, verwenden Sie

das Gerät nicht und kontaktieren Sie das nächste Kundendienstzentrum des Geschäfts, in dem Sie das Gerät erworben haben. Das Verpackungsmaterial (Kunststofftüten, Polystyrol, Nägel etc.) soll nicht in Reichweite von Kindern aufbewahrt werden, da es eine potentielle Gefahrenquelle darstellt.

Das Gerät sollte nur von einer sachkundigen Person gemäß dieser Anleitung installiert werden. Der Hersteller lehnt alle Verantwortung für eine unsachgemäße Installation ab, durch die Personen und Tiere verletzt werden können und ein Sachschaden entstehen kann. - Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Fachkenntnis verwendet werden, sofern sie unter der Aufsicht einer Person stehen oder Anweisungen zur sicheren Bedienung des Geräts erhalten haben und sich der von dem Gerät ausgehenden Gefahren bewusst sind. Kinder dürfen nicht mit dem Ge

rät spielen. Die Reinigung und Benutzerwartung des Gerätes darf nicht von unbeaufsichtigten Kindern durchgeführt werden.

Die elektrische Sicherheit dieses Geräts ist nur sichergestellt, wenn der Herd gemäß den aktuellen Vorschriften zur elektrischen Sicherheit richtig und effizient geerdet wird. Stellen Sie immer sicher, dass die Erdung effizient ist; sollten Sie Zweifel haben, ziehen Sie einen qualifizierten Elektriker bei, damit er das System überprüft. Der Hersteller lehnt alle Verantwortung für Schäden ab, die aus einem System resultieren, das nicht geerdet wurde. - Vergewissern Sie sich, dass die elektrische Leistung des Systems und der Steckdosen die Höchstleistung des Herds unterstützt, wie auf dem Typenschild angegeben. Sollten Sie Zweifel haben, ziehen Sie einen qualifizierten Techniker zu. - Wenn der Herd zum ersten Mal benutzt wird, kann ein Geruch erzeugt werden, der nach einer Verwendungsdauer nachlässt. Wenn der Herd zum ersten Mal verwendet wird,

stellen Sie sicher, dass der Raum gut belüftet ist (öffnen Sie z.B. ein Fenster oder verwenden Sie einen Dunstabzug) und dass Personen, die empfindlich gegen den Geruch sind, jegliche Dünste meiden. Es wird empfohlen, dass alle Haustiere aus dem Zimmer entfernt werden, bis der Geruch verschwunden ist. Dieser Geruch ergibt sich aus Herstellungsrückständen auf Ofenauskleidungen und Elementen und durch Feuchtigkeit, die durch die Isolierung absorbiert wird.

• Stellen Sie sicher, dass das Gerät vor der Wartung ausgeschaltet wird, indem die Hauptschalter ausgeschaltet und alle Einstellregler auf die Position OFF gestellt werden. Die für die Lüftung und Wärmeverteilung verwendeten Öffnungen und Schlitze auf der Rückseite und unter dem Bedienfeld dürfen nie abgedeckt werden.
• Der Anwender darf das Stromkabel dieses Geräts nicht ersetzen. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen

Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Gerät muss für den Zweck verwendet werden, für den es ausdrücklich konzipiert wurde. Jeglicher andere Gebrauch wird als unsachgemäß und folglich gefährlich angesehen. Der Hersteller lehnt alle Verantwortung für Schäden ab, die aus einem unsachgemäßen und verantwortungslosen Gebrauch resultieren.
• Eine Anzahl von Grundregeln muss befolgt werden, wenn elektrische Geräte verwendet werden. Die folgenden sind von besonderer Bedeutung:
• Berühren Sie das Gerät nicht, wenn Ihre Hände oder Füße nass sind.
• Berühren Sie das Gerät nicht barfüßig.
• Lassen Sie nie zu, dass das Netzkabel gelehnt, gezogen oder beschädigt wird, wenn der Herd zur Reinigung etc. verschoben wird. Verwenden Sie den Herd nicht, wenn das Netzkabel beschädigt ist. Ziehen Sie einen qualifizierten Elektriker zu Rate.
• Lassen Sie nicht zu, dass der Herd unbeaufsichtigt von Kindern oder Personen, die damit nicht vertraut sind, verwendet wird.
• Grillen Sie nicht bei offener Ofentür.
• Schalten Sie immer die Stromversorgung des Herds ab und lassen Sie ihn abkühlen, bevor Sie Reinigungsarbeiten usw. ausführen.
• Brandgefahr: Bewahren Sie keine Gegenstände auf den Herdoberflächen auf. Um ein versehentliches Verschütten zu vermeiden, verwenden Sie kein Kochgeschirr mit unebenem oder deformiertem Boden auf den Flammen oder den elektrischen Platten.
• Besondere Vorsicht ist geboten, wenn Fritteusen usw. verwendet werden, um das Spritzen oder Verschütten von heißem Öl zu vermeiden. Sie sollten nicht unbeaufsichtigt verwendet werden, da überhitztes Öl überkochen und sich entzünden kann.
• Teile dieses Geräts, wie z.B. Kochflächen, halten nach dem Gebrauch Wärme für längere Zeit. Vorsicht ist geboten, wenn

diese Flächen berührt werden, bevor sie vollständig abgekühlt sind.

• Verwenden Sie niemals entzündliche Flüssigkeiten in der Nähe des Geräts, wenn es in Betrieb ist.
• Wenn Elektrogeräte in der Nähe des Herds verwendet werden, halten Sie deren Netzkabel von den heißen Teilen fern.
• Stellen Sie sicher, dass die Einstellregler in ihrer OFF-Stellung sind, wenn das Gerät nicht verwendet wird. Sichern Sie auch alle potenziell gefährlichen Teile des Geräts ab, insbesondere vor Kindern, die mit dem Gerät spielen könnten.
• Wenn das Gerät verwendet wird, werden die Heizelemente und Teile der Ofentür extrem heiß. Stellen Sie sicher, dass Sie sie nicht berühren, und halten Sie Kinder fern.
• Wenn Sie das Stromkabel für Einphasenstrom verwenden, beträgt die minimale Querschnittsfläche 4mm². Für 3 Phasen beträgt die minimale Querschnittsfläche 2,5mm².
• Das Gerät, das Sie erworben haben, kann sich leicht von dem in dieser Anleitung abgebildeten unter-

scheiden. Lesen Sie die Informationen in Bezug auf das Modell, das Sie haben.

• Verwenden Sie keine aggressiven, scheuernden Reinigungsmittel oder scharfe Metallspatel, um die Glastür des Herds zu reinigen, da diese die Oberfläche verkratzen können, was zum Zerspringen des Glases führen kann.
• Verschüttungen sollten von Deckeln entfernt werden, bevor sie geöffnet werden. Lassen Sie die Oberfläche der Herdplatte abkühlen, bevor Sie die Deckel schließen.
• Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Möglichkeit eines elektrischen Schlags zu verhindern (wenn die Oberfläche der Herdplatte aus Glaskeramik oder einem ähnlichen Material besteht und spannungsführende Teile schützt).
• Es darf kein Dampfreiniger verwendet werden.
• Warnung: Zugängliche Teile können bei Gebrauch heiß werden. Kleine Kinder sollen ferngehalten werden. Das Gerät ist nicht dazu vorgesehen, mittels eines externen Timers oder eines gesonderten Fernsteuerungssystems betrieben zu werden.

zu werden.

• Warnung: Das unbeaufsichtigte Kochen an einer Herdplatte mit Fett oder Öl kann gefährlich sein und einen Brand verursachen. Versuchen Sie NIE, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus. Decken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke ab. Warnung, Brandgefahr: Bewahren Sie keine Gegenstände auf den Kochflächen auf.
• Warnung: Verwenden Sie nur einen Herdplattenschutz, der vom Hersteller des Geräts in dieser Anleitung als geeignet angegeben wird oder einen Herdplattenschutz, der in das Gerät eingebaut ist. Die Verwendung eines ungeeigneten Herdschutzes kann einen Unfall verursachen.
• Schalten Sie die Bedienelemente auf OFF, wenn Sie mit dem Kochen fertig sind und wenn sie nicht mehr gebraucht werden.
• Halten Sie einen ausreichenden Abstand, wenn Sie die Ofentür öffnen, um Wasserdämpfe oder Hitze, die sich eventuell gebildet haben können, entweichen zu lassen.

haben können, entweichen zu lassen.

• Verwenden Sie trockene Ofenhandschuhe guter Qualität, wenn Sie Gegenstände aus dem Ofen/vom Rost entfernen.
• Stellen Sie Pfannen zentral auf die Heizplatte. Stellen Sie sicher, dass Griffe von der Kante des Einstellreglers ferngehalten werden und nicht durch eine andere Heizplatte/Pfanne erhitzt werden.
• Achten Sie darauf, dass Sie Hitze-/Dampfverbrennungen vermeiden, wenn Sie die Bedienelemente betätigen.
• Schalten Sie vor der Reinigung die Stromversorgung ab und lassen Sie das Gerät abkühlen.
• Stellen Sie sicher, dass die Einlegeböden in der richtigen Position sind, bevor Sie den Ofen einschalten.
• Der Ofeninhalt wird heiß: Vorsicht beim Entfernen von Gegenständen vom Rost, wenn das untere Heizelement eingeschaltet ist.
• Halten Sie das Gerät sauber, da eine Ansammlung von Koch-Schmierfett oder Fett Brände verursachen kann.
• Befolgen Sie die Grundprinzipien des Umgangs mit Lebensmitteln und der Hygiene, um die Möglichkeit eines bakteriellen Wachstums zu verhindern.
• Halten Sie Lüftungsschlitze frei von Hindernissen.
• Lassen Sie Wartungsarbeiten am Gerät durch einen qualifizierten Kundendiensttechniker durchführen.
• Berühren Sie keine Heizelemente innerhalb des Ofens, da der Ofen bei Gebrauch heiß wird.
• Kleiden Sie den Ofen von innen nie mit Folie aus, da dies eine Überhitzung des Geräts verursachen kann.
• Lassen Sie Kinder nie unbeaufsichtigt, wo ein Kochgerät installiert ist, da alle Oberflächen während seines Gebrauchs und danach heiß sind.
• Erlauben Sie Kindern oder Personen, die mit dem Gerät nicht vertraut sind, nicht, es ohne Aufsicht zu benutzen.
• Lassen Sie es nie zu, dass jemand auf Teilen des Geräts sitzt oder steht. Bewahren Sie Gegenstände nie über dem Gerät auf, die Kinder zu erreichen versuchen könnten.
• Lassen Sie nie etwas auf

der Herdoberfläche, wenn der Herd unbeaufsichtigt ist und nicht benutzt wird. - Nehmen Sie nie Einlegeböden aus dem Ofen heraus, während der Ofen heiß ist. - Wärmen Sie nie ungeöffnete Lebensmittelbehälter auf, da sich Druck aufbauen kann, der den Behälter zum Explodieren bringen kann. Bewahren Sie Chemikalien/Nahrungsmittel sowie unter Druck stehende Behälter nie in oder auf dem Gerät oder in Schränken direkt über oder neben dem Gerät auf. - Stellen Sie entzündliche Gegenstände oder Gegenstände aus Kunststoff nie auf oder neben den Herd. - Füllen Sie eine Fritteuse nie zu mehr als 1/3 mit Öl oder benutzen Sie einen Deckel.

BEIM KÖCHEN NIE UNBEAUFSICHTIGT LASSEN

• Verwenden Sie das Gerät nie als Raumheizgerät.
• Verwenden Sie den Rost nie, um Teller aufzuwärmen.
• Trocknen Sie Gegenstände nie auf der Herdplatte oder der Ofentür. Installieren Sie das Gerät

nie in der Nähe von Gardinen oder anderen Heimtextilien. - Verwenden Sie nie Dampfreiniger.

Aufstellung

• Seien Sie vorsichtig, wenn Sie das Gerät auspacken und aufstellen. Scharfe Kanten können Unfälle verursachen.
• Der Herd ist schwer und sollte mit Vorsicht verschoben werden. Stellen Sie sicher, dass alle Verpackungsmaterialien, sowohl innerhalb als auch außerhalb des Herds, beseitigt worden sind, bevor der Herd benutzt wird.
• Packen Sie den Herd aus. Überprüfen und stellen Sie sicher, dass der Herd in keiner Weise beschädigt wurde. Sollten Sie Zweifel haben, verwenden Sie ihn nicht und kontaktieren Sie das Kundendienstzentrum oder das Geschäft, in dem Sie den Herd erworben haben.

SICHERHEITSHINWEISE IM FALLE DES BRANDS EINER FRITTEUSE

Im Falle des Brands einer Fritteuse oder einer Pfanne:

1. Schalten Sie das Kochgerät an der Sicherung aus.
2. Bedecken Sie die Pfanne mit einer Löschdecke oder einem Tuch. Dadurch werden die Flammen erstickt und das Feuer gelöscht.
3. Lassen Sie die Pfanne mindestens 60 Minuten abkühlen, bevor Sie sie bewegen. Verletzungen werden oft dadurch verursacht, dass eine weitere Pfanne in die Hand genommen wird und in Eile nach außen gebracht wird.

VERWENDEN SIE NIE EINEN FEUERLÖSCHER, UM EINEN PFANNENBRAND ZU LÖSCHEN, da die Kraft des Feuerlöschers die Pfanne wahrscheinlich umkippt!

Verwenden Sie nie Wasser, um Öl- oder Fettbrände zu löschen!

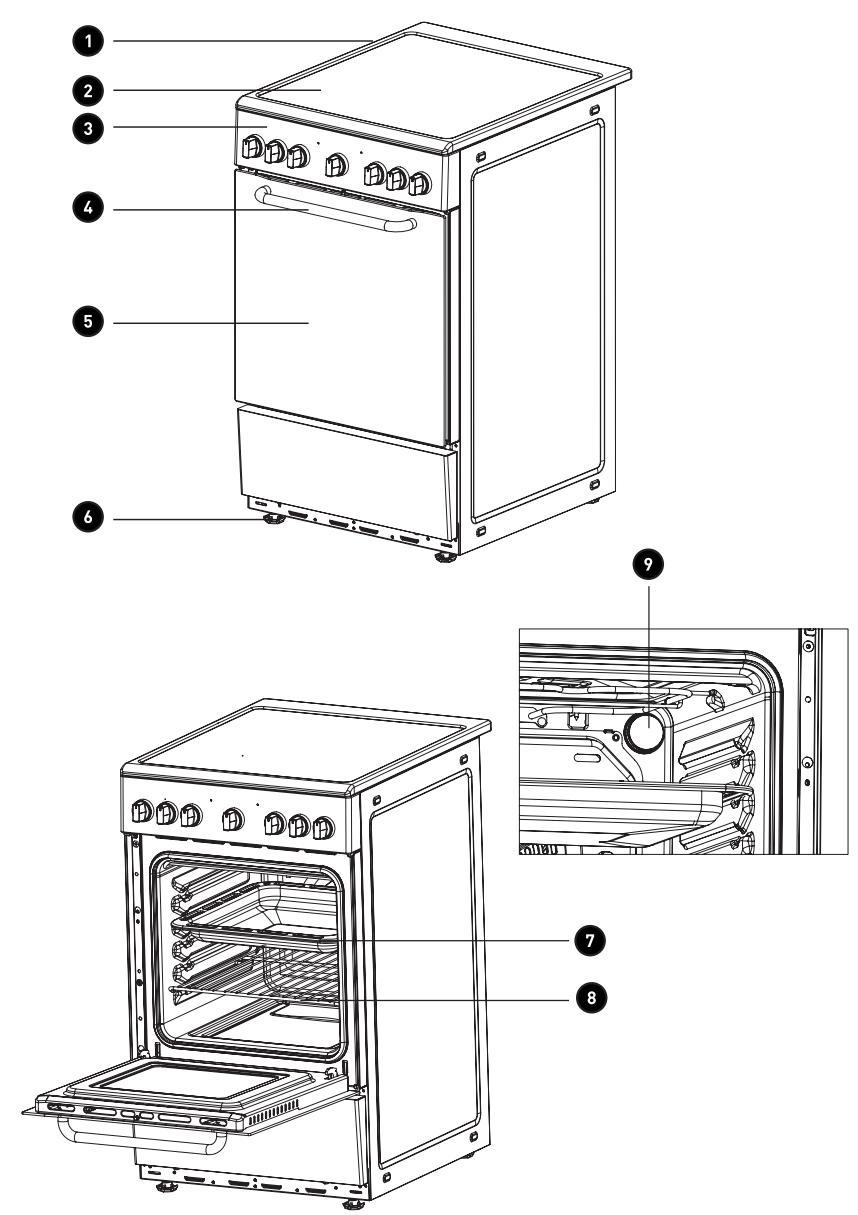

Beschreibung des Geräts

1 Herdplatte Glaskeramik 3 Bedienfeld 4 Griff 5 Herdtür

6 Verstellbarer Fuß 7 Backform 8 Backrost 9 Lampe

Technische Spezifikationen

Modell		950269	950270
Abmessungen	cm	60 x 60 x 85	60 x 60 x 85
Oberes Element	W	950	950
Unteres Element	W	1100	1100
Rostelement	W	2000	2000
Leuchte	W	25	25
Hilight 165 mm (RF, LR)	W	1200 x 2	1200 x 2
Hilight 200 mm (RR, LF)	W	1800 x 2	1800 x 2
Hilight 270 - 165 mm	W	/	2000/1100
Hilight 230 mm (LF)	W	/	2200/1000
Hohlraumvolumen	L	65	65
Mechanischer Timer	Minuten	120	120
Energieeffizienzindex		98,8	98,8
Energieeffizienzklasse		A	A
Energieverbrauch mit Standardbelastung und traditionellem Betriebsmodus	kWh/ Zyklus	0,81	0,81
Anzahl der Garräume		1	1
Wärmequelle		Elektrisch	Elektrisch
Lautstärke	L	65	65
Ofentyp		Elektrisch	Elektrisch
Gewicht	kg	47	47

Vorbereitung

ACHTUNG

Die folgende Anleitung sollte von einem qualifizierten Techniker gelesen werden, um sicherzustellen, dass das Gerät gemäß den bestehenden Vorschriften richtig installiert, reguliert und technisch gewartet wird. - Trennen Sie das Gerät vom Strom, indem Sie es vom Stromnetz trennen, bevor Sie das Gerät regulieren oder Wartungsarbeiten durchführen.

Aufstellort

• Beachten Sie folgende Faktoren, wenn Sie sich dazu entscheiden, wo Sie den Herd aufstellen. Befolgen Sie die Tipps unten, um Probleme und Gefahrensituationen zu vermeiden!

Wichtig: Der Herd sollte nie in der Nähe eines Türzugangs aufgestellt werden. Leute, die die Tür öffnen und schließen, könnten mit Töpfen oder Pfannen auf dem Herd in Berührung kommen. Dieses Gerät sollte nur in dauerhaft belüfteten Räumen aufgestellt und benutzt werden.

• Der Herd kann in einer Küche, einem Esszimmer oder einem Wohnschlafzimmer aufgestellt werden, aber nicht in einem Badezimmer oder Duschraum. Die Wand, die mit der Rückseite des Herds in Kontakt steht, muss aus feuerfestem Material bestehen.
• Der Herd ist dafür konzipiert, zwischen Küchenschränke zu passen. Der Raum auf beiden Seiten muss ausreichen, um das Zurückziehen des Herds für Wartungsarbeiten zu ermöglichen. Er kann auch benutzt werden, während sich auf einer Seite oder beiden Seiten ein Schrank befindet, wie es bei einer Eckenrichtung der Fall ist. Er kann auch frei stehend benutzt werden. Das Gerät kann neben Möbeleinheiten aufgestellt werden, die nicht höher als die Oberkante der Herdplatte sind. Küchenschränke, die über dem Herd aufgestellt sind und höher als die Oberkante der Herdplatte sind, müssen sich in einem Abstand von mindestens 20 cm zur Kante der Herdplatte befinden.
• Wenn der Herd so aufgestellt wird, dass er Wände oder die Seiten von angrenzenden Schränken berührt, müssen diese einem Temperaturanstieg von 50 °C über der Raumtemperatur standhalten.

Aufstellung

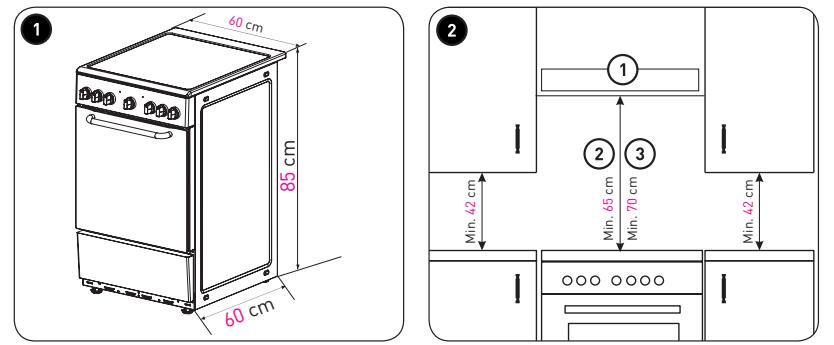

1 Produktabmessungen

Einbauskizze

① Dunstabzugshaube ② mit Dunstabzugshaube ③ ohne Dunstabzugshaube

Ausrichten des Geräts

Entnehmen Sie die 4 Herdfüße aus dem Hohlraum des Ofens, welche zusammen mit dem Backrost verpackt sind. Schrauben Sie sie dann in die 4 Sockel an der Unterseite des Herds ein. - Stellen Sie die Höhe des Herds anhand der Füße ein.

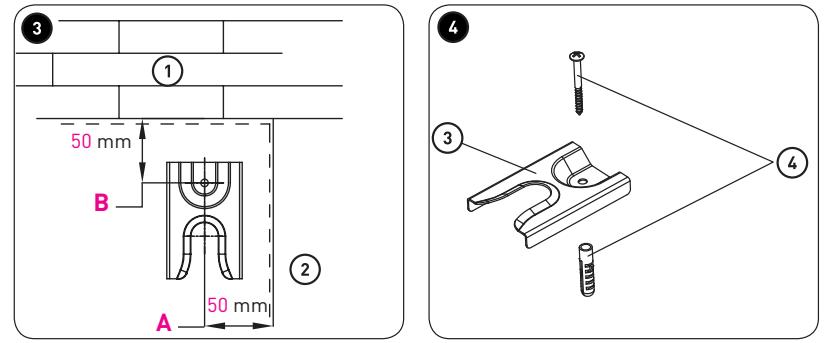

Kippschutz montieren

Montieren Sie den Kippschutz mit 4 Schrauben am Boden.

① Hintere Wand ② Schrankseite ③ Kippschutz ④ Schrauben

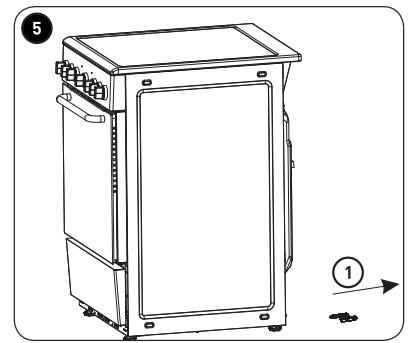

5 Schieben Sie den Herd in den Platz zwischen den Schränken.

① Schieben

Elektrischer Anschluss

Das Gerät ist dazu vorgesehen, bei 220-240 V~, 50/60 Hz zu arbeiten.

WARNUNG

Dieses Gerät muss geerdet werden.

• Der Elektroherd hat kein Stromversorgungskabel. Er ist dafür ausgelegt, bei einer Stromversorgung zu arbeiten, die den auf dem Typenschild angegebenen elektrischen Daten entspricht. Der Herd kann erst dann an das Netz angeschlossen werden, nachdem die Rückwand des Herds selbst mit einem Schraubendreher entfernt wurde.

Installation des Versorgungskabels

WARNUNG

Das folgende Installationsverfahren muss von einem qualifizierten Elektriker durchgeführt werden.

Öffnen Sie die Anschlussplatte, indem Sie einen Schraubendreher in die Seitenschlitze der Abdeckung des Netzkabels einführen. Verwenden Sie den Schraubendreher als Hebel, indem Sie ihn nach unten drücken, um die Abdeckung zu öffnen.

Gelb+Grün 2 Braun 3 Blau

Schließen Sie den Strom an, indem Sie dem Diagramm folgen, das auf der Oberfläche der Abdeckung des Netzkabels abgedruckt ist. - Befestigen Sie das Stromkabel mit der Klammer und schließen Sie die Abdeckung der Anschlussplatte.

Wichtig: Die rote Stromanzeige am Bedienfeld leuchtet auf, sobald das Gerät mit Strom versorgt wird.

Produktfunktionen

• Dieser Herd bietet eine große Auswahl an Einstellungen und Funktionen.
• Verwenden Sie den Einstellregler, um eine der verfügbaren Betriebsarten auszuwählen. Das entsprechende Symbol wird im Display angezeigt.

Icon	Funktion	Beschreibung
	Ofenlampe	Mit der Lampe kann der Anwender den Garprozess beobachten, ohne die Tür zu öffnen.
		Die Ofenlampe schaltet sich automatisch ein, wenn eine Koch-funktion betägt wird.
	Doppelrost	Das innere Rostelement und das obere Element werden beide eingeschaltet. Er kann als Grill Funktionieren.
	Her-kömm-lichesKochen	Die Ober- und Unterseite arbeiten zusammen, um ein herkömm-liches Kochen zu bieten.
	Strahlen-der Rost	Das innere Rostelement schaltet sich ein und aus, um die erforderliche Temperatur zu halten. Die Nahrung wird durch Strah-lungswärme gekocht.
	Unterhitze	Ein verstecktes Element in der Unterseite des Ofens bietet der Unterseite der Nahrung eine konzentriertere Wärme ohne Blasen.
	Oberhitze	Das obere Element des Herds/arbeitet, um schonende Wärme zu bieten.

Bedienelemente

Temperaturregler

Die Temperatur wird mit dem entsprechenden Temperaturregler für jede Kochzone einzeln festgelegt.

Drehen Sie die Regler im Uhrzeigersinn und wieder zurück, um kontinuierlich die gewünschte Temperatur einzustellen.

Die Leistungsregelungsanzeige schaltet sich aus, wenn alle mehrstufigen Kochzonenregler ausgeschaltet sind.

Steuereinstellungen

Position der Kochzone

Aus

L0 Niedrigste Einstellung (Essen warm halten)

MED Unabhängige mittlere Einstellung der zentralen Zone (Kochen, Braten)

Hl Unabhängige höchste Einstellung der zentralen Zone (Kochen, Braten)

Restwärmeanzeige

Nachdem Sie die Kochzone ausschalten, leuchtet die Restwärmeanzeige auf. Die leuchtende Restwärmeanzeige warnt den Anwender davor, die weiße Kochfläche zu berühren.

ACHTUNG

Berühren Sie nicht die Kochzonen, solange die Restwärmeanzeige leuchtet.

Wichtig: Nachdem Sie die Heizleistung ausgeschaltet haben, können Sie die Restwärme für verschiedene Zwecke benutzen, wie z. B. um Essen aufzuwärmen oder warm zu halten, ohne die Heizleistung einschalten zu müssen.

SICHERHEITSANFORDERUNGEN BEIM FRITTIEREN

Verwenden Sie eine Pfanne, die groß genug ist, um die entsprechende Heizfläche vollständig zu bedecken.

Füllen Sie die Pfanne nie zu mehr als einem Drittel mit Öl.

Lassen Sie Öl oder Fett während der Aufwärme- oder Kochzeit nie unbeaufsichtigt.

Versuchen Sie nie, zu viel Essen auf einmal zu braten, insbesondere keine Tiefkühlkost.

Dadurch wird die Temperatur des Öls oder Fetts nur zu stark verringert, was ein fettiges Essen ergibt.

Trocknen Sie das Essen vor dem Braten immer gründlich und geben Sie es langsam in das bereits erhitzte Öl oder Fett. Insbesondere Tiefkühlkost verursacht Schäumen und Spritzen, wenn sie zu schnell hinzugegeben wird.

Erhitzen Sie Fett und braten Sie nie mit einem Deckel auf der Pfanne.

Halten Sie die Außenseite der Pfanne sauber und frei von Öl- und Fettschlieren.

Allgemeine Informationen zu Heizplatten

Immer

• Verwenden Sie bei allen elektrischen Wärmequellen Kochgeschirr guter Qualität mit flachem Boden.
• Stellen Sie immer sicher, dass Pfannen vor Gebrauch einen sauberen, trockenen Boden haben.
• Stellen Sie sicher, dass Pfannen der Höhe der Heizfläche entsprechen. Denken Sie daran, dass Pfannen von guter Qualität Wärme gut zurückhalten, sodass allgemein nur eine geringe (LO) oder mittlere (MED) Hitze notwendig ist.
• Stellen Sie sicher, dass die Griffe von Pfannen sicher und fern von Wärmequellen positioniert werden.

Immer

Heben Sie Pfannen immer hoch, ziehen Sie sie nicht. - Verwenden Sie immer Deckel für die Töpfe, außer wenn Sie frittieren. Kümmern Sie sich schnell, aber mit Vorsicht um Verschüttungen.

Nie

• Verwenden Sie nie Verbandsmull, Pfannendiffusoren aus Metall, Asbestmatten und -ständer, z. B. Arbeitsständer. Diese überhitzen sich.
• Verwenden Sie nie Utensilien mit Schneiden oder Kanten, z. B. Behälter und einige Kessel.
• Verwenden Sie nie stark verbeulte oder deformierte Pfannen.
• Lassen Sie nie ein Element eingeschaltet, wenn Sie nicht kochen. Kochen Sie Essen nie direkt auf dem Glaskeramikkochfeld.
• Ziehen oder schieben Sie Utensilien nie entlang der Oberfläche der Herdplatten.

Kochen Sie nicht direkt auf der Oberfläche der Herdplatte ohne ein Kochgerät, da dies die Oberfläche der Herdplatte beschädigt. - Verwenden Sie die Herdplatte nicht als Arbeitsfläche, da die glatte Oberfläche der Herdplatte dadurch beschädigt werden kann. - Ziehen oder schieben Sie keine Utensilien auf der Oberfläche der Herdplatte, da dies Kratzer in der Oberfläche der Herdplatte verursacht. - Lassen Sie nicht zu, dass ein Kochgerät mit der Umgebung der Herdplatte in Berührung kommt. - Lassen Sie keine Utensilien, kein Essen und keine brennbaren Gegenstände auf der Herdplatte, wenn sie nicht benutzt wird.

• Legen Sie keine Aluminium- oder Kunststofffolie und Kunststoffbehälter auf die Herdplatte.
• Lassen Sie die Heizplatten oder Kochflächen nicht auf ON, solange sie nicht benutzt werden. Stellen Sie große Einmachtopfe oder Fischkessel nicht auf 2 Heizflächen.
• Lassen Sie Utensilien die Heizflächen nicht teilweise bedecken. Stellen Sie immer sicher, dass sie zentral auf die erhitzten Flächen gestellt werden und denselben Durchmesser wie die verwendete Heizfläche aufweisen. Der maximale Durchmesser eines Utensils mit einem Boden beträgt 25 cm.
• Dampfdrucktopfe oder andere große Töpfe sollen auf den vorderen Kochflächen verwendet werden.
• Stellen Sie immer sicher, dass die Griffe von Kochtöpfen sicher positioniert werden.

Auswahl der Utensilien

• Verwenden Sie keine Utensilien mit rauem Boden.
• Verwenden Sie keine leichten Utensilien mit dünnem, deformiertem oder unebenem Boden.
• Verwenden Sie keine leichten Utensilien aus Emaillle.
• Verwenden Sie keine gusseisernen Utensilien.
• Verwenden Sie keine Utensilien mit versenktem, verziertem oder gezahntem Boden.
• Verwenden Sie kein Utensil, das eine Bodenwölbung aufweist, die größer als 1 mm ist, da dies die Leistung der Herdplatte verringert.
• Verwenden Sie kein Utensil mit einem konvexen Boden.
• Verwenden Sie keine Glaskeramikutensilien.

Verwendung des Herds

Herdsteuerung

Drehen Sie den Funktionseinstellregler, um die Kochfunktion auszuwählen. In der Zwischenzeit drehen Sie den Timer, um ihre gewünschte Kochzeit festzulegen. Drehen Sie den Temperaturregler im Uhrzeigersinn von der Position OFF zur erforderlichen Temperatur. Das rote Temperaturkontrolllämpchen leuchtet sofort auf und erlischt automatisch, wenn der Herd die festgelegte Temperatur erreicht.

Timer

Herd mit einem mechanischen Timer von 2 Stunden: Nutzen Sie die Funktion, um die Kochzeit von 1 bis 120 Minuten festzulegen.

Drehen Sie den Einstellregler vollständig im Uhrzeigersinn, um den Wecker aufzuziehen.

Drehen Sie ihn wieder zur gewünschten Zeit, sodass sich die Anzahl an Minuten auf dem Einstellregler mit der Referenzmarke auf dem Bedienfeld deckt.

Ist die Kochzeit erreicht, klingelt der Wecker des Timers. Drehen Sie die Zeiteinstellregler auf Position ①

Grillfunktion

Diese Funktion eignet sich für große Fleischstücke. Es lässt sich damit Fleisch mit einem appetitlich knusprigen Äußeren zubereiten, wenn sie zusammen mit einem Infrarotgrill verwendet wird.

Grillkochfunktion verwenden

• Führen Sie das Grillrost in die Rosthalterung ein.
• Ziehen Sie das Fleisch auf die Grillgabel auf. Führen Sie die Gabel dann in die Muffe des Grillmotors ein. Wählen Sie Kochfunktion, Temperatur und Kochzeit aus.

Reinigung und Pflege

Reinigung

• Stellen Sie sicher, dass alle Einstellregler ausgeschaltet (OFF) sind und das Gerät vor der Reinigung kühl ist.

WICHTIG

Trennen Sie vor der Reinigung immer die Stromversorgung.

Warten Sie, bis der Herd abgekühlt ist, bevor Sie die Gitterroste entfernen. Reinigen Sie die Roste getrennt in warmem Seifenwasser. Trocknen Sie sie gründlich. - Reinigen Sie das Innere des Herds mit warmem Seifenwasser. Wischen Sie es mit einem feuchten Tuch ab. - Lassen Sie die Tür offen, bis das Innere getrocknet

ist, bevor Sie die Grillroste wieder einlegen.

• Reinigen Sie den Herd nach jedem Gebrauch, besonders nach dem Braten oder Grillen. Dadurch wird verhindert, dass verschüttete oder verspritzte Essensreste einbrennen und schwierig zu beseitigen sind.
• Verwenden Sie keine Schleifpads, um das Innere des Herds zu reinigen, da dadurch die Emaille entfernt werden könnte, was die Leistung Ihres Herds beeinträchtigt.
• Verwenden Sie keine aggressiven, scheuernden Reinigungsmittel oder scharfe Metallspatel, um die Glastür des Herds zu reinigen, da sie die Oberfläche verkratzen können, was zum Zerspringen des Glases führen kann.

Außenreinigung des Herds

• Wischen Sie regelmäßig über das Bedienfeld, die Ofentür und die Ofenseiten mit einem weichen Tuch und einem flüssigen Reinigungsmittel, da verschüttete Flüssigkeiten die Emaille beschädigen können.

Flüssigkeiten können die Emaille beschädigen.

• Reinigen Sie emaillierte, verchromte oder rostfreie Oberflächen mit warmem Seifenwasser oder nicht scheuernden Reinigungsmitteln.
• Bei der Verwendung handelsüblicher Reinigungsprodukte für Edelstahl vermeiden Sie es, Beschriftungen oder Symbole zu reinigen, da sie beschädigt werden können.

Abnehmen der Tür zur einfacheren Reinigung

Es wird empfohlen, sich bei der Abnahme der Tür von jemandem helfen zu lassen.

• Öffnen Sie die Tür vollständig.
• Heben Sie den Riegel an beiden Türanschlägen an.
• Heben Sie die Tür etwas an, als ob Sie sie schließen würden, und ziehen Sie sie dann mit beiden Händen vom Herd weg.
• Um die Tür wieder anzubringen, halten Sie die Tür in einer offenen Position und führen Sie die Riegel an beiden Türanschlägen wieder in ihre Position ein.

Öffnen und schließen Sie die Tür, um sicherzustellen, dass sie richtig angebracht wurde.

Ersetzen des Leuchtmittels

• Das Ersetzen der Herdlampe muss von einem autorisierten Techniker durchgeführt werden.
• Schalten Sie den Herd aus und trennen Sie ihn vom Netz. Stellen Sie sicher, dass die inneren Teile kühl sind, bevor Sie interne Teile berühren.
• Entfernen Sie die Lampenabdeckung, indem Sie sie entgegen dem Uhrzeigersinn drehen (sie kann fest sitzen), und entfernen Sie die Lampe, indem Sie sie entgegen dem Uhrzeigersinn drehen.
• Setzen Sie eine neue Lampe ein (230 V, 25 W, Typ E14/G9), die bis 300 °C hitzebeständig ist.
• Bringen Sie die Glasabdeckung des Leuchtmittels wieder an.

Fehlerbehebung

Bevor Sie das autorisierte Servicecenter bei Problemen während des Gebrauchs Ihres Herds kontaktieren, schauen Sie sich den Ratgeber zu Problemen an.

Problem	Grund
Leichter Geruch oder keine Rauchmenge bei der Verwendung des Herds zum ersten Mal.	Dies ist normal und sollte nach einer kurzen Zeit nachlassen.
Nichts faktioniert.	Ist der Hauptwandschalter des Herds eingeschaltet? Es konnte sein, dass es keine Stromversorgung gibt.
Der Ofen kocht nicht gleichmäßig.	Vergewissern Sie sich, dass die im Ofen verwendeten Behälter einen ausreichenden Luftstrom rundherum erlauben. Vergewissern Sie sich, dass der Herd eben steht.
Heizplatten setzen langsam kochen oder halten nicht kocheln.	Vergewissern Sie sich, dass ihre Pfannen den Empfehlungen dieser Anleitung entsprechen.
Es tauchen Flecken auf den Heizplatten auf. Kann den Herd / die Heizplatten nicht reinigen.	Die Umgebung des Herds kann mit warmem Seifenwasser und einem cremigen Reiniger gereinigt werden. Die abgedachteten Heizplatten sollenen regelmäßig gereinigt werden.
Der Grill schaltet sich ständig ein und aus.	Wenn die Grillsteuerung bei einer Einstellung betrieben wird, die weniger als das Maximum beträgt, ist dies der normale Reglerbetrieb und keine Störung.
Kondenswasser an der Wand an der Rückseite des Herds.	Dampf und/oder Kondenswasser kann sich aus der Entlüfung an der Rückseite des Geräts ergeben, wenn ein Ofen insbesondere für Essen mit einen hohen Wasser gehalt wie z. B. eingefrorene Bratkartoffeln, Backhängnchen etc. verwendet wird. Dies ist normal und jeglicher Überschuss solte wegweisicht werden.
Dampf/Kondenswasser im Herd nach dem Gebrauch.	Dampf ist ein Nebenprodukt beim Kochen von Essen mit einem hohen Wasser gehalt. Dies ist normal und kann beim regelmäßigen Reinigen des Herds gereinigt werden.

Entsorgung Ihres Altgeräts

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN

Dieses Gerät trägt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführt werden muss. Abfallverwertung trägt zum Umweltschutz bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EU

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit dem Symbol

gekennzeichnet ist, keinesfalls in einer öffentlichen oder privaten Mülltonne für Hausmüll entsorgt werden. Der Benutzer muss das Gerät den örtlichen Abfall-Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.

Vielen Dank!
