Lieber Kundin, lieber Kunde,

Wir danken Ohnen, dass Sie eines unserer Produkte gekauft haben.

Wir sind sicher, dass diesen neue, moderne und Funktionelle Gerät, das aus hochwertigen Materialien hergestellt wird, ihren Ansprüchen gerecht wird. Diese Gerät ist sehr einfach im Gebrauch. Es ist jeder * ^4 außerst wichtig, die Anweisungen in dieser Betriebsanleitung aufmerksam zulesen um optimale Ergebnisse zu erzielen.

These Anweisungen sind nur dann gültig, wenn Sie das Symbol für Ihr Land auf dem Gerät finden. Wenn das Symbol nicht auf dem Gerät angegeben ist,lesen Sieitte technische Anleitung, welche die zur Anpassung des Geräts an die Nutzungsbedingungen des Landes notwendigen Informationen enthalt.

Die Veränderung des Geräts und seine Installationsart sind von entscheidender Bedeutung für einen ordnungsgemäßen und sicheren Betrieb in allen Ländern, auf die sich diese Anleitung bezieht.

Der Hersteller kann für keinerlei Sach- oder körperliche Schäden haftbar gemacht werden, die auf Fehler beim Aufstellen oder Gebrauch diesen Geräts zurückzuführen sind.

Der Hersteller kann nicht für eventuelle Unstimmigkeiten in der vorliegenden Betriebsanleitung haftbar gemacht werden, die durch Fehler beim Druck oder bei der Übertragung verursacht wurden. Die Schemas in den Abbildungen dieren rein informativen Zwecken. Des weiteren besteht der Hersteller sich das Recht vor, an den Produkten samtliche Änderungen vorzunehmen, die er als Sinnvoll oder im Interesse des Benutzers erachtet, ohne die wesentlichen Funktion- und Sicherheitseigenschaften des Produkts zu gefährden.

Sicherheitsvorschriften

ACHTUNG

Das Gerät und dessen zugängliche Teile werden beim Gebrauch heiß.

• Vermeiden Sie die Berührung mit den Heizelementen.
• Kinder unter 8 Jahren mussen ferngehalten werden, falls Sie sie nicht durchgehend beaufsichtigen konnen.

• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen unter der Bedingung benutzt werden, dass sie beaufsichtigt werden oder in die sichere Benutzung des Geräts eingewiesen wurden und dass sie die möglichen Gefahren richtig verstehen.

• Das Gerät ist kein Kinderspielzeug.
  Die vom Benutzer vormuzehmenden Reinigungsum Wartungsarbeitendürfennicht von unbeaufsichtigten Kindern durchgeführt werden.

ACHTUNG

Seien Sie aufmereksam, wenn Sie Öl oder Fett verwenden, um auf den Platten Lebensmittel zu kochen; jegliche Nachlüssigkeit kann gefährlich sein und einen Brand auslösen.

• Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen; schalten Sie das Gerät aus und decken das Feuer mit einem Deckel oder einer Löschdecke ab.

ACHTUNG

Brandingfahr:LagernSiekeineGegenstände aufderKochfläche.

Sollte die Oberfläche des Kochfeldes Sprünge aufweisen, trennen Sie das Gerät vom Stromnetz, um jeglichen Stromschlagrisiko zu vermeiden.

Abb. 7

• Keine Dampfreinigungsgeräteverwenden.
• Das Gerät ist nicht zum Betrieb mit einem externen Timer oder einem separaten

Fernsteuerungssystem bestimmt.

ACHTUNG

Verwenden Sie ausschließlich die vom Hersteller des Kochgeräts entwickelten, von ihm in der Gebrachsanleitung als geeignet empfohlenen oder die in das Kochfeld integrierten Schutzvorrichtungen. Bei Verwendung von ungeeigneten Schutzvorrichtungen besteht Unfallgefahr.

Die Isolierung der festen Leitungsnetze muss mit einer Isolierhülse geschützt werden, die Temperaturen von über 50^ standhalt.
- Wenn der Apparat mit dem Stromnetz ohne Vermittlung mit einer Steckdose

verbunden ist, muss eine Unterbrechungseinrichtung in den festen Rohrleitungen entsprechend den nationalen Installationsvorschriften vorgesehen werden.

• Wenn das Gerät über eine Steckdosemit dem Stromnetz verbunden ist, muss diese stets zugänglich sein, oder es muss gemäß den nationalen Installationsvorschriften ein Schalter in die festen Leitungsnetze eingebaut werden.
• Wenn das Stromkabel beschädigt ist, muss es vom Kundendienst ersetzt werden, um Gefahren zu vermeiden.
• Verwenden Sie bei der Installation des Geräts keine Klebstoffe, sofern diese nicht als zuverlässige Befestigungsmittel betrachtet werden.
• Beim versehentlichen Erlöschen der Brennerflammenschlieben Sie den Bedienknebel des Brenners und versuchen Sie nicht, den Brenner innerhalb der{nachsten Minute erneut

zu zünden.

• Kein Kochgeschirr verwenden, das über die Arbeitsfläche hinausragt.
• Keine Schutzvorrichtungen und Zubehör für die Heizplatten verwenden, die nicht vom Hersteller empfohlen wurden bzw. ungreeignet sind.
• Beim Gebrauch eines Gaskochgerätswerdenindem Raum, in dem es installiert ist, Wärme, Feuchtigkeit und Verbrennungsrückstände freigesetzt.
• Beim Gebrauch eines Gaskochgerätswerdenindem Raum, in dem es installiert ist, Wärme, Feuchtigkeit und Verbrennungsrückstände freigesetzt.

ACHTUNG
Dieses Gerät ist nur zum Kochen bestimmt. Es darf nicht zu anderen Zwecken verwendet werden, zum Beispiel zum Heizenden Raumes.

Beschreibung des Geräts

SD6EG/SD6XG

Schneller Gasbrenner 3000 W
2 Halbschneller Gasbrenner 1750 W
3 Hilfs-Gasbrenner 1000 W
Topträger aus emailiertem Stahl/Gusseisen 2 Brenner
5 Schalter Brenner Nr. 3
Schalter Brenner Nr. 1
Schalter Brenner Nr. 2 (links)
Schalter Brenner Nr. 2 (rechts)
9 Elektrischer Zündknopf

ACHTUNG

Dieses Gerät ist ausschließlich zum Hausgebrauch durch eine natürliche Person bestimmt.

Technische Spezifikationen

4 BRENNER

BUTANGAS	30 mbar
PROPANGAS	37 mbar
ERDGAS	20 mbar
Ges. Nenn-Gasdurchfluss	7,5 kW
Ges. Nenndurchfluss LPG	545 g/h
Spannung	220-240 V ~
Frequenz	50/60 Hz

Anordnung der Brenner auf dem Kochfeld

Produktdatenblatt gemäß den Maßnahmen erstellt, die von der Verordnung (EU) Nr. 66/2014 der Kommission empfohlen werden.

DE				Kat:
				II 2E+3+
Erdgas: G2020 mbar	Nennleistung (W)		Durchmesser derEinspritzdüse(mm)	Verbrauch	Energieeffizienz
	Höchstens	Mindestens		l/h	%
Schnellbrenner	3.000	750	117 Y	286	54,2
Halbschnell	1.750	600	98 Z	167	55,5
Hilfsbrenner	1.000	400	72 X	95
Wok	3.600	1.400	132 K	343	55,1
Erdgas: G2525 mbar	Nennleistung (W)		Durchmesser derEinspritzdüse(mm)	Verbrauch	Energieeffizienz
	Höchstens	Mindestens		l/h	%
Schnellbrenner	3.000	750	117 Y	332	54,2
Halbschnell	1.750	600	98 Z	194	55,5
Hilfsbrenner	1.000	400	72 X	111
Wok	3.600	1.400	132 K	399	55,1
LPG: G30 28-30mbar	Nennleistung (W)		Durchmesser derEinspritzdüse(mm)	Verbrauch	Energieeffizienz
	Höchstens	Mindestens		g/h	%
Schnellbrenner	3.000	750	85	218	54,2
Halbschnell	1.750	600	68	127	55,5
Hilfsbrenner	1.000	400	51	73
Wok	3.300	1.400	90	240	55,1
LPG: G3137 mbar	Nennleistung (W)		Durchmesser derEinspritzdüse(mm)	Verbrauch	Energieeffizienz
	Höchstens	Mindestens		g/h	%
Schnellbrenner	3.000	750	85	214	54,2
Halbschnell	1.750	600	68	125	55,5
Hilfsbrenner	1.000	400	51	71
Wok	3.300	1.400	90	236	55,1

Um eine optimale Leistung bei minimalem Gasverbrauch zu erreichen, befolgen Sieitte die nachfolgenden :

• Verwenden Sie Töppe, deren Grübe für den jeweiligen Brenner geeignet ist.
• Um die Heizleistung zu verringern, drehen Sie den Bedienknebel auf die Minimalposition.
• Legen Sie immer Deckel auf ihre Töppe.

Informationen für Gaskochfelder
Modellkennung	Symbol	Wert
Kochfeldtyp - Gaskochfelder
Anzahl der Gasbrenner		4
Energieeffizienzklasse pro Gasbrenner	EE Gasbrenner	55,1
Energieeffizienzklasse des Gaskochfeldes	EE Gaskochfeld	55,1

Installation

Technische Angaben für den Installateur Nur ein qualifizierter Techniker ist berechtigt, die Installation, die Kontrolleinstellungen und die Instandhaltung des Geräts vorzunehmen.

Eine nicht sachgemäß Installation kann zu Verletzungen von Personen und Haustieren und zu Sachschäden führen. Der Hersteller übernimmt keinerlei Haftung für Schäden, die durch eine solche unsachgemäß Installation verursacht wurden.

Während der gesamten Lebensdauer des Systems sind nur der Hersteller oder von diesen zugelassene Vertragshandler berechtigt, die automatischen Sicherheits- oder Einstellungsvorrichtungen des Geräts zu verändern.

Das Kochfeld installmenten

Entnehmen Sie das Gerät aus der äußerten Verpackung undziehen Sie die inneren Schutzelemente von den beweglichen Teilen des Gerats ab und überprüfen es dann auf Beschädigungen. Falls Sie Zweifel haben, benutzten Sie das Gerät nicht und wenden sich an einen qualifizierten Fachmann.

Die Verpackungsbestandteile (Kartons, Beutel, Styroproteile, Nagel usw.) müssen außerhalb der Reichweiten von Kindern gehalten werden, da sie ihren gefährlich werden konnten.

Die Abmessungen der Öffnung, die oben in dem Möbel ausgeschnitten wird, in dem das Kochfeld eingelassen wird, sind in Abb. 9 angegeben. Halten Sie die Abmessungen einzel ein, die für die Öffnung angegeben werden, in die das Gerät eingelassen wird (auf Abb. 10 Bezugephmen).

Bei dieser Kochfeld handelt es sich um ein Gerät der Klasse 3. Folglich unterliegt es samtlichen für diese Geräte geltenden Bestimmungen.

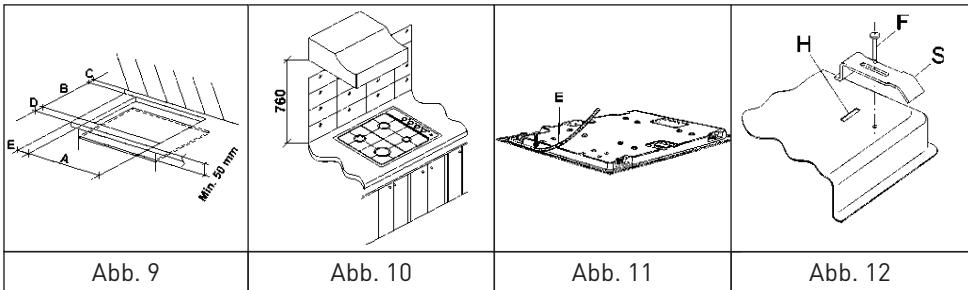

Befestigung des Kochfelds

Die Kochplatte ist mit einer speziellen Dichtung ausgestattet, die Flüssigkeiten daran hindert in das Möbel auszulaufen, in dem sie eingebaut wurde. Halten Sie die folgenden Anweisungen gewissenhaft ein, um diese Dichtung korrekt anzubringen:

• Ziehen Sie die Dichtungen von ihrem Untergrund ab; überprüfen, ob die transparente Schutzfolie noch an der Dichtung selbst haftet.

• Das Kochfeld umdrehen und die Dichtung „E" (Abb. 11) richtig so unter der Umrandung des Kochfelds anbringen, dass die Außenkante der Dichtung genau mit dem äußeren Rand des Kochfelds übereinstimmt. Die Enden der Streifen müssen sich berühren, darüber noch nicht übereinander liegen.

• Befestigen Sie die Dichtung gründlich und einheitlich, indem Sie sie mit den Fingern festdrücken, damit sie haftet. Ziehen Sie die Schutzfolie von der Dichtung ab und setzen das Kochfeld in die dazu vorgesehene Aussparung im Möbel ein.

• Der Mindestabstand zwischen dem Ausschnitt und den eventuellen Wänden rechts oder links, dieHigher sind als die Arbeitsplatte, ist in der Tabelle und auf der Zeichnung angegeben.

Um jeglichen unfreiwilligen Kontakt mit dem beim Gebrauch extrem heißt den unteren Teil des Kochfelds zu verhindern, ist es erforderlich eine mit Schrauben befestigte Holzplatte anzubringen, die mindestens 50 mm vom oberen Teil entfernt sein muss. 9]

Befestigung des Kochfelds

	A	B	C	D	E
4F	553	473	65	62	65 (mindestens)

HINWEIS

Hinweis für den Installateur: Die Seitenwände dürfen nicht higher sein als das Kochfeld. Andererseits müssen die umliegenden und direkt an das Gerät anschließenden Oberflächen Temperaturen über 65 K standhalten. Der Kleber, mit dem die Kunststoffbeschichtung auf das Möbel geklebt wurde, muss einer Temperatur von mindestens 150 °C standhalten; sonst besteht die Gefaht, dass die Kunststoffbeschichtung sich ablõst.

Das Gerät muss den geltenden Bestimmungen gemäß montiert werden. Dieses Gerät ist nicht an eine Vorrichtung zur Abführung der Verbrennungsk Produkte angeschlossen. Folglich muss es den obengenannten Installationsnormen entsprechend montiert und angeschlossen werden. Den folgenden Bestimmungen hinsichtlich der Be- und Entlüfung gebührt besondere Aufmerksamkeit.

Belüftung des Raumes

Esistäuerstwichtig,dass der Raum, in dem das Gerät montiert wird,standig beluftet wird,um den einwandfreiien Betrieb des Geräts zu gewährleisten.Die nötige Luftmenge entspricht der Menge,die für die normale Verbrennung von Gas und zur Belüftung des Raumes erforderlich ist, dessen Volumen nicht unter 20m^3 betragendarf.Der natürliche Luftauistausch muss über dauerhafte Öffnungen erfolgen, die in den Mauern des betreffenden Raumes ausgespart wurden. These Öffnungen müssen Rauch nach außen ableiten und ihr Querschnitt mus minestens 100~cm^2 betragen (auf Abb. 3 Bezugephmen).These Öffnungen müssen so beschaffen sein,dassie unter keinen Umständen verstoft werden konnen.Eine indirekte Belüftung mit Luft aus einem besoinan liegenden Raum ist ebenfalls gestattet,chodoch unter strikter Einhaltung der geltenden Bestimmungen.

Standort und Belüftung

Eine Abzugshaubemussimmerermöglichen, die von Gaskochgeräten erzeugten Verbrennungsvprodukte anzuführen. Diese Abzugshaube muss an ein Rohr oder einen Schornstein angeschlossen sein oder direkt ins Freie führen. Sollte es nicht möglich sein eine Abzugshaube anzubRINGen, montieren

Sie einen elektrischen Ventilator an einem Fenster oder einer Außenwand (auf Abb. 4 Bezugnehmen). Er muss gleichzeitig mit dem Geräteingeschaltet werden (auf Abb. 5 Bezugnehmen) und darüber unter strikter Einhaltung der Anforderungen der geltenden Bestimmungen.

Gasanschluss

Überprüfen Sie, bevor Sie das Gerät anschlieben, ob die auf dem Typenschild unter dem Kochfeld angegebenen Werte mit den Bedingungen der örtlichen Gas- und Stromversorgung vereinbar sind.

Ein auf dem Gerät angebrachte Etikett gibt die Einstellungen-Bedingungen an: Gasart und Betriebsdruck. Der Gasanschluss muss den geltenden Normen und Vorschriften entsprechen.

Wenn die Gasversorgung über ein Leitungsnetz erfolgt, muss das Gerät an das Gasversorgungszwerk angeschlossen werden:

• über ein steifes Stahlrohr. Dieses Rohr muss über Gewindeanschlüsse verfügen, die den geltenden Normen entsprechen.
• über ein Kupferrohr. Dieses Rohr muss über Anschlüsse mit mechanischen Dichtungen verfügen.
• über einen flexiblen Edelstahlschlauch mit durchgehender Wandung. Die Länge these Schlauchs darf maximal 2 Meter betragen und die Dichtungen müssen den geltenden Normen entsprechen.

Wenn die Gaszufuhr über eine Flasche erfolgt, muss ein den geltenden Vorschriften entsprechender Druckregler verwendet und das Gerät muss folgendermaßen angeschlossen werden:

• über ein Kupferrohr. Dieses Rohr muss über Anschlüsse mit mechanischen Dichtungen verfügen.
• über einen flexiblen Edelstahlschlauch mit durchgehender Wandung. Die Länge theses Schlauchs darf maximal 2 Meter

betragen und die Dichtungen müssen den geltenden Normen entsprechen. Mit dem flexiblen Schlauch empfeihlt es sich einen Spezialadapter zu verwenden. Diese Adapter finden Sie einfach im Handel; er erleichtert den Anschluss des Schlauchs an den Druckregler, der an der Flasche montiert wurde.

• über einen flexiblen Gummischlauch, der den geltenden Normen entspricht. Der Durchmesser these flexiblen Schlauchs muss 8 mm betragen und seine Länge muss zwischen mindestens 400 mm und hochstens 1,50 m liegen. Dieser Schlauch muss den geltenden Normen entsprechend mithilfe einer Sicherheitsschelle am Schlauchanschluss befestigt werden.

ACHTUNG

Der Gaszuleitungsanschluss des Geräts ist vom Typ 1/2" Gas mit zylindrischem Außengewinde gemäß der Norm ISO 228-1. Vergewissern Sie sich, dass das Edelstahlrohr und der Gummischlauch nicht mit den beweglichen Teilen des Möbels (zum Beispiel Schubladen) in Berührung kommt, wenn sie verlegt sind. Außen dem dürfen dieser Rohre und Schlüche keine Fächer durchqueren, die zur Aufbewährung benutzt werden.

Wenn Sie einen Gummischlauch verwenden, beachteten Sie die folgenden Anweisungen:

• Der Schlauch damit nigends mit Teilen in Berührung kommt, deren Temperatur 65 K übersteigt.
• Der Schlaucharf nicht gespannt,verdreht, verdruckt oder zu stark geknicht sein.

• Erarf nicht mit Ecken oder scharfen Kanten in Berührung kommt.

• Der Schlauch muss auf seiner gesamten Länge leicht zu inpizieren sein, um seinen Verschleisszustand zu kontrollieren.

• Der Schlauch muss vor dem auf dem Schlauch angegebenen Datum ausgetauscht werden.

Elektro-Anschluss

Der Stromanschluss des Geräts muss den geltenden Normen und Vorschriften entsprechend erfolgen.

Bevor Sie das Gerät anschlieben, überprüfen Sie ob:

Die elektrische Kapazität des Stromnetzes und der Steckdosen mit der maximalen Leistung des Geräts vereinbar sind (auf das Typenschild unter dem Kochfeld Bezugephemen).
Die Steckdose oder die Installation den geltenden Normen und Vorschriften entsprechend geerdet sind. Im Falle der Nichteinhaltung dieser Anforderungen leht der Hersteller jegliche Haftung ab.

Wenn das Gerät über eine Steckdose an das Stromnetz angeschlossen wird:

• Befestigen Sie einen Standard-Stecker am Kabe, der für die auf dem Typenschild angegebene Belastung geeignet ist.

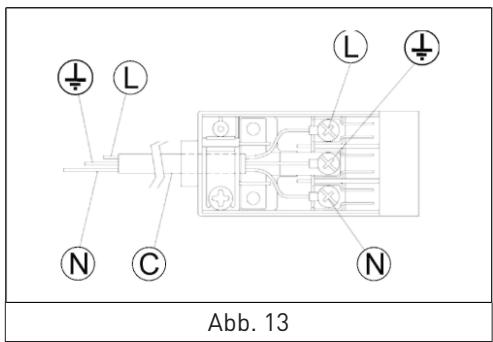

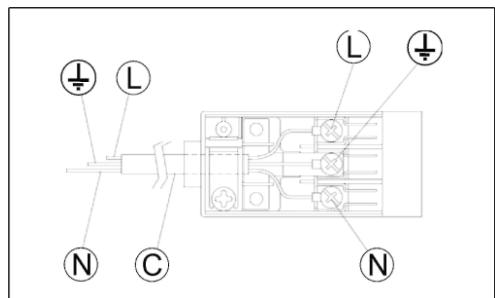

• Schlieben Sie die Drähte entsprechend dem Schema der Abbildung 13 an, wobei Sie darauf auf achten müssen, die folgenden Entsprechungen zu beachten:

• Buchstabe L (Phase) = brauner Draht;

• Buchstabe N (Neutralleiter) = blauer Draht;
  -Erdungssymbol = grun/gelber Draht.
• Das Stromversorgungskabel muss soverlegt werden, dass es nirgends eine Temperatur über 75 K erreichen kann.
• Verwenden Sie niemals Spannungsteiler, Adapter oder Shunts, da sie zu einem Wackelkontakt führen können, was eine gefährliche Überhitzung verursachen könnte.

Wenn das Gerät direkt an das Stromnetz angeschlossen wird:

• Schalten Sie einen allpoligen Lastschutzschalter zwischen das Gerät und das Stromnetz. Diese Lastschutzschalter muss der Gerätelast entsprechend ausgelegt sein und seine Kontakte,müssen unterinander mindestens 3mm Abstand haben.

• Der Erdungsdraht darauf von dem Lastschutzschalter nicht unterbrochen werden.

• Ansonsten kann der Stromanschluss ebenfalls durch einen hochempfindlichen Fehlerstromschutzschalter geschützt werden.

Wir empfehlen dirngend, den grun/ gelben Erdungsdraht an ein wirksames Erdungssystem anzuschreiben.

ACHTUNG

Der Installateur muss daran denken, dass das Mischgerät vom Typ Y ist, d.h. dass die rückseite Wand und die umliegenden und an das Gerät anschließenden Oberflächen einer Temperatur über 65 K standhalten müssen.

Alle unsere Geräte werden den europäischen Normen EN 60 335-1 und EN 60 335-2-6, sowie den entspruchenden Zusatzartikeln gemäß konzipiert und hergestellt.

Dieses Gerät entspricht den folgenden EWG-Bestimmungen und -Richtlinien:

• 2014/30/EU zurelektromagnetischen Verträglichkeit.

• 2014/35/EU bezüglich der Sicherheit von Elektrogeräten.

Bedienung

Brenner

Über jedem Schalter auf der Bedienleiste ist ein Schema aufgedruckt. Dieses Schema zeigt den Brenner, zu dem der betreffende Schalter führt. Nachdem Sie die Gasversorgung oder den Hahn an der Gasflasche geöffnet haben, gehen Sie folgendermaßen vor, um die Brenner einzuschalten:

- Manuelle Zündung

Um einen Brenner einszuschalten, drucken Sie den entsprechenden Schalter und drehen ihn gegen den Uhrzeigersinn, bis er auf der Maximalstellung steht (Symbol große Flamme, Abb. 1) und halten dann eine Streichholzflamme an den Brenner

- Elektrische Zündung

Um einen Brenner einzuschalten, drucken Sie den entsprechenden Schalter und drehenihn gegen den Uhrzeigersinn, bis er auf der Maximalstellung stehen (Symbol große Flamme, Abb. 1); drucken Sie den elektrischen Zündknopf und haltenihn wieder los.

- Automatische elektronische Zündung

Um einen Brenner einszuschalten, drucken Sie den entsprechenden Schalter und drehenihn gegen den Uhrzeigersinn, bis er auf der Maximalstellung steht (Symbol große Flamme, Abb. 1) und setzenihn wieder los.

Zündung von Brennern, die mit einer Flammensicherheitseinrichtung versehen sind

Wenn die Brenner über eine Flammensicherheitseinrichtung verfügen, drehen Sie den Schalter des entsprechenden Brenners gegen den Uhrzeigersinn, bis er die Maximalstellung erreicht (Symbol große Flamme, Abb. 1) und anhalt. Drücken Sie dann den betreffenden Schalter und wiederholen die zuvor beschriebenen Anweisungen.

Nachdem der Brenner gezündet wurde, halten Sie den Schalter ca. 10 Sekunden gedrückt.

Bedienungshinweise für die Brenner

Denken Sie an die folgenden Angaben, um eine optimale Wirksamkeit zu gewährleisten und zugleich möglichst weniger Gas zu verbrauchen:

• Verwenden Sie für jeder Brenner die passenden Gefäße (auf die nachfolgende Tabelle und die Abb. 2 Bezugephmen).
• Kein Kochgeschirr verwenden, das über die Arbeitsfläche hinausragt.
• Wenn das Gericht kocht, das Feuer Klein stellen, indem Sie den Schalter auf die Minimalstellung drehen (Symbol keine Flamme, Abb. 1).

Brenner	Nennleistung	Ø des Gefälles in cm
Schnellbrenner	3.000	20 + 22
Halbschnell	1.750	16 + 18
Hilfsbrenner	1.000	10 + 14

ACHTUNG

• Um einen Brenner zu zünden, der über eine Flammensicherheitseinrichtung verfügbar, muss der entsprechenden Schalter zwingend auf Maximalstellung stehen (Symbol große Flamme, Abb. 1).
• Bei Stromausfall besteht die Möglichkeit, die Brenner mit Streichhölzern anzuzünden.
• Lassen Sie das Gerät niemals unbeaufsichtigt, wenn die Brenner eingeschaltet sind. Vergewissern Sie sich, dass sich keine Kinder in der Höhe des Geräts aufhalten. Achten Sie insbesondere daraufuf, dass die Topfgriffe richtig ausgerichtet sind und überwachen Sie die Lebensmittel, bei denen Öl oder Fett erforderlich ist, da diese leicht Feuer fangen können.
• Verwenden Sie niemals Spraydosen in der Nähe des Geräts, wenn es in Betrieb ist.
  -Falls das Einbau-Kochfeld über eine Abdeckung verfügt, alle übergelaufenen Reste reinigen, die sich eventuell auf dem Deckel befinden, bevor Sie diesen öffnen. Falls das Gerät über einen Glasdeckel verfügt, kann dieser springen, wenn die Kochplatten heizen. Schalten Sie immer alle Brenner aus, bevor Sie die Abdeckung schreiben.
• Benutzen Sie ausschließlich Gefäße mit einem ebenen Boden.

HINWEIS

Beim Gebrauch eines Gaskochgeräts werden in dem Raum, in dem es installiert ist, Wärme, Feuchtigkeit und Verbrennungsrückstände freigesetzt. Deshalb sollen den Sie darauf auf achten, dass dieser Raum immer gut beluftet wird, indem Sie die natürlichen Luftungsöffnungen freilassen (Abb. 3) und eine mechanische Luftungseinrichtung verwenden (Dunstabzugshaube oder elektrischer Ventilator, Abb. 4 und Abb. 5).

Die intensive und langandauernde Nutzung des Geräts kann eine zusätzliche Luftung erforderlich machen. Öffnen Sie dazu ein Fenster oder steigern Sie die Leistung des eventuell vorhandenen mechanischen Luftungssystems.

(*) Luftteinlass: Nehmen Sie Bezug auf das Kapitel Installation (Absätze 6 und 7)

ABB.3

Abb.4

Abb.5

Einstellungen

Trennen Sie das Gerät immer von der Stromversorgung, bevör Sie irgendwelche Einstellungen vornehmen. Nach einem Justierungs- oder Einstellungsvorgang müssen alle Dichtungen von einem Techniker ausgetauscht werden. Bei unseren Brennern ist es nicht nötig, die primäre Luft einzustellen.

Hähne

Einstellung der Sparflamme der Brenner (Minimalstellung)

• Züden Sie den Brenner und drehenden entsprechenden Schalter auf die Minimalstellung (kleine Flamine, Abb. 1).

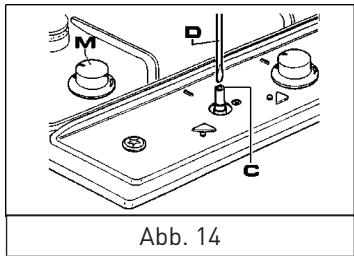

• Ziehen Sie den Schalter „M" [Abb. 14] vom Hahn ab, er ist einfach auf die Stange aufgesteckt.

• Stecken Sie einen klinen Schraubenzieher „D" in das Loch „C" [Abb. 14] und drehen die Schraube nach rechts oder links, bis die Brennerflamme richtig für die Minimalstellung (kleine Flamm) eingestellt ist.

Überprüfen Sie, dass die Flamine nicht erlischt, wenn Sie schnell von der Maximalstellung zur Minimalstellung übergeben.

Die oberstehende Einstellung gilt nur für Brenner, die mit G20 betrieben werden. Bei mit G30 oder G31 betriebenen Brennern muss die Schraube ganz festgezogen sein.

Umwandlungen

Die Einspritzdüssen auswechseln

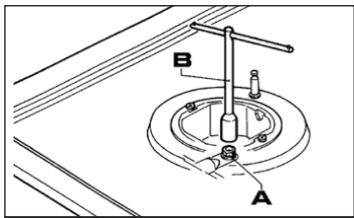

Es besteht die Möglichkeit, die Brenner an underschiedliche Gasarten anzupassen, indem man die für die betreffende Gasart geeigneten Einspritzdüssen montiert. Dazu entfernen Sie zuerst den oberen Teil des Brenners (Abb. 16) und schrauben dann die Einspritzdüse „A" (Abb. 15) Heraus und setzen mithilfe des Schlüssels „B" eine Düse ein, die der für den Brenner verwendeten Gasart entspricht.

Wir empfehlen, die Duse fest anzuziehen.

Nach dem Auswechseln der Düsen müssen die Brennerwieunter Absatz10 beschreiben eingestellt werden. Der Techniker muss die Dichtungen der Einstellungen- oder Voreinstellungseinrichtungen ersetzen. Der Beutel mit den Düsen und den Etiketten kann im Set inbegriffen oder bei einem

zugelassenen Kundendienstzentrum erhältlich sein.

Aus Gründen der Vereinfachung gibt die Düsentabelle ebenfalls den Wärmefreisetzungswert der Brenner, den Durchmesser der Düsen und den Betriebsdruck für die verschiedene Gasarten an.

Abb. 15

Reinigung und Wartung

Achten Sie vor der Reinigung immer daraufuf, dass das Gerät von der Stromversorgung getrennt und die Gaszufuhr abgestellt ist.

Für das Kochfeld

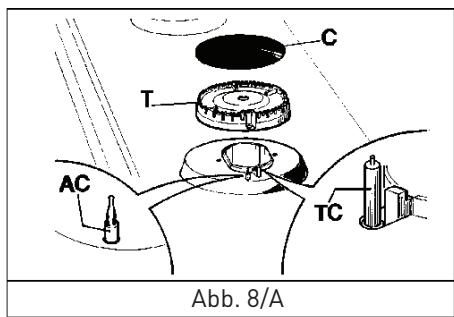

Reinigen Sie das Kochfeld, die Topfträger aus emailiertem Stahl, die Brennerdeckel aus emailiertem Stahl „A“, „B“ und „C“ sowie die Brennerkronen „T“ (auf Abb. 8 und 8/A Bezugnehmen) regelmäßig mit lauwarmem Seifenwasser. Anschließlich alle Teile abspüssen und sorgfältig abtrocknen. Reinigen Sie diese Teile niemals, solange sie noch heißt sind. Niemals scheuernde Produkte verwenden. Lassen Sie keine Essig-, Kaffee-, Milch-, Salzwasser-, Zitronen-oder Tomatensaftreste längerere Zeit in Berührung mit den Emailleflächen.

ACHTUNG

Achten Sie daraufuf, die folgenden Anweisungen zu beachten, bevor Sie die Teile wieder anbringen:

• Überprüfen Sie, ob die Öffnungen der Kronen nicht durch Fremdkörper verstoft sind.

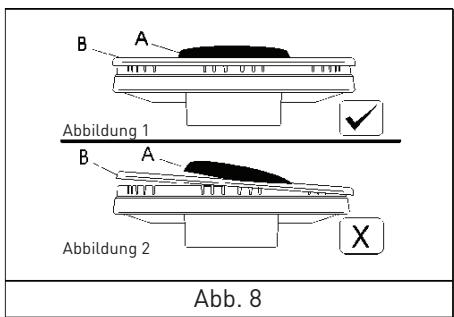

• Überprüfen Sie, ob die emailierten Brennerdeckel „A“, „B“ und „C“ (Abb. 8 und 8/A) richtig auf den Kronen sitzen. Der Brennerdeckelarf nicht wackeln.
• Die genaue Position des Topfträgers wird durch die abgerundeten Ecken bestimmt, die zu den Seitenkanten des Kochfelds zeigen müssen.
• Versuchen Sie nicht, die Hähne mit Gewalt zu öffnen oder zu schließen. Wenden Sie sich zur Durchführung von Reparaturen an den technischen Hilfsdienst.
• Achten Sie nach dem Gebrauch daraufuf, das Kochfeld mit Spezialprodukten zu schützen, die im Handel erhältlich sind. So bleibt die Oberfläche des Kochfelds glänzend sauber und es kann sich ebenfalls kein Rost bilden.
• Verwenden Sie keinen Dampfreiniger, um das Gerät zu reinigen.

Bevor Sie eventuelle Reparaturen vornehmen, müssen Sie das Gerät immer von der Stromversorgung trennen und die Gaszufahr unterbrechen.

Teile des Kochfelds austauschen

Um Teile auszutauschen, die sichinnen im Kochfeld befinden, entfernen Sie die Schalter, alle abnehmbaren Teile des Kochfelds (Topträger, Brenner und Brennerdeckel) und die Schrauben „V" des Brenners (auf Abb. 16 Bezug gehmen).

Nach den oberstehenden Vorgängen können Sie die Elektroelemente und die Hähne austauschen.

HINWEIS

Demontieren Sie die Mikrokontakte der Hähne, bevor Sie die Hähne eines Kochfelds austauschen, das nichtmiteiner Flammensicherheitseinrichtung versehen ist.

Es empfeihlt sich die Dichtung „D” auszutauschen, sobald ein Hahn gewechselt werden muss, um eine optimale Abdichtung zu gewährleisten.

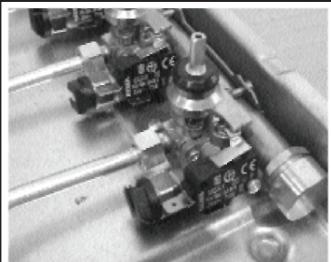

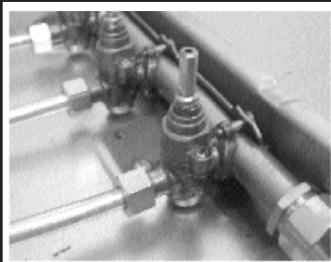

Die Hähne fetten (Abb. 17 und 18)

Falls ein Hahn sich zu schwer bewegen{lsst,muss er umgehend gemäß der folgenden Anweisungen gefettet werden:

• Entfernen Sie den Hahn.
• Reinigen Sie den Konus und dessen Halterung mit einem in Lösemittel geträkten Tuch.

• Schmieren Sie den Konus leicht mit einem geeigneten Fett.

• Setzen Sie den Konus wieder ein, bewegenihn mehrmals und erhmen ihn wieder heraus. Entfernen Sie überschüssiges Fett und überprüfen Sie, ob die Gasleitungen nicht verstopft sind.

• Montieren Sie alle Teile wieder in umgekehrter Reihenfolge wie bei der Demontage.

• Überprüfen Sie mithilfe einer schäumenden Flüssigkeit, ob der Hahn nicht schreiben.

Um dem Techniker die Arbeit zu erreichtern fassen die unterstehenden Tabellen die Stromkabelarten und -Querschnitte und die Nennleistung der Elektroelemente zusammen.

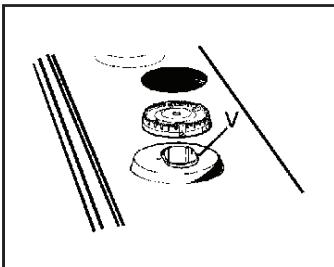

Entfernen Sie die Schrauben und Knöpfe in Verbindung mit dem Buchstaben „V“, über die die Brenner mit dem Kochfeld verbunden sind. Nachdem Sie die unteren Schrauben entfernt haben, können Sie die Elektrokomponenten austauschen.

Falls das Produkt über eine elektronische Zündung und eine automatische Verriegelungverfügt, müssen Sie die Mikrokontakte an den Hähnen entfern, bevor Sie die Gashähne ausbauen.

Wir empfehlen, beim Wechseln der Hähne die Dichtungen zu ersetzen, um eine verbesserte Isolierung zu gewährleisten.

Abb.16

Abb. 17

Abb. 18

Kabelarten und -Querschnitte

Art des Kochfelds	Kabelart	Einphasige Stromversorgung
Gaskochfeld	H05 VV - F	Querschnitt 3 x 0,75 mm2

ACHTUNG

Wenn das Stromversorgungskabel ausgetauscht werden muss, sollte der Installateur darauff. achten, dass der Erdungsdraht länger ist als die Phasenleiter (Abb. 19) und die Empfehlungen in Absatz 9 beachten.

Technische Hilfe und Ersatzteile

Bevor das Gerät das Werk verlassen hat, wurde es von Experten und Fachleuten getestet und eingestellt um optimale Leistungen zu gewährleisten.

Nur qualifiziertes Personal ist berechtigt, mit größter Sorgfalt Reparaturen oder Einstellungen vorzunehmen, die eventuell später erforderlich werden.

Folglich müssen Sie sich immer an ihren Handler oder unser nachstliegenden Kundendienstzentrum wenden, falls Reparaturen oder Einstellungen nötig sind und die Art der Störung und das Modell des Geräts in Ihr Besitz angegeben.

Beachten Sie, dass die Original-Ersatzteile nur bei unseren zugelassenen

Kundendienstzentren und Verkaufsstellen erhältlich sind.

Die unterstehenden Daten befinden sich auf dem Typenschild im unteren Teil des Geräts und auf dem Etikett auf der Verpackung.

Mit den oberstehenden Information kann der Techniker die passenden Ersatzteile besorgen und den erforderlichen Eingriff vornehmen. Wir empfehlen Ohnen, die unterstehende Tabelle auszufüssen.

MARKE:

MODELL:

SERIE:

Entsorgung Ihres Altgeräts

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄllen

Dieses Gerätträgt das Symbol DEEE - Elektroschrott (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführrt werden muss. Abfallverwertungträgt zum Umweltschutz bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EG

Zum Schutz unserer Umwelt und Gesundheit mussen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher scarf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit

dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer hat das Recht, das Gerät den örtlichen Abfall- Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie zu übergeben.

Gracias!

DE Für these Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.

CONDITIONES DE LA GARANTÍA
