GEBRUIKSAANWIJZING TGA 4 K SIST HIGH ONE

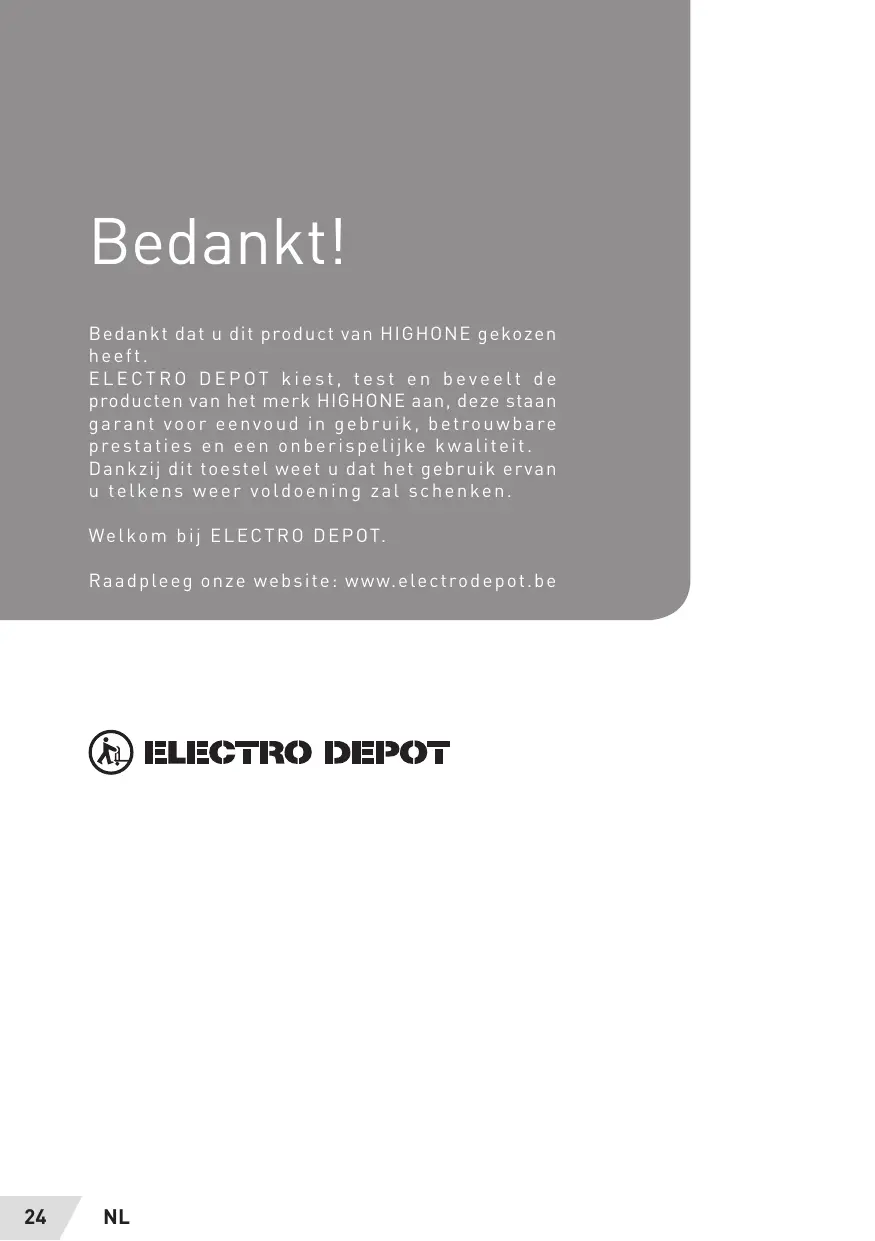

Bedankt dat u dit product van HIGHONE gekozen hebft.

ELECTRO DEPOT kiest, test en beveelt de producten van het merk HIGHONE aan, deze staan garant voor eenvoud in gebruik, betrouwbare prestaties en een onberispelijke kwaliteit.

Dankzij dit toestel weet u dat het gebruik ervan u telkens werk voldoening zal schenken.

Welkom bij ELECTRO DEPOT.

Raadpleeg once website: www.electrodepot.be

ELECTRO DEPOT

A

Alvorens het toestel te gebruiken

27 Veiligheidsinstructies

B

Omschrijving van het toestel

30 Beschrijving van het toestel

30 Technische eigenschappen

C

Gebruik van het toestel

33 Installatie

37 Gebruik

39 Instellingen

39 Omschakeling

D

Praktische informatie

40 Reiniging en onderhoud
45 Technische Dienst en wisselstukken
45 Afdanken van uw oude toestel

Besteklant,

Bedankt dat u gekozen heeft voor een van unsere producten. Wij zijn ervan overtuigd dat dit十几年e, moderne en functionele toestel, vervaardigduit materiaal van de hoogste kwaliteit, u voldoening za schenken. Dit toestel is eenvoudig in gebruik. Het isECHTER uiterst belangrijdkat u aandachtig de instructies in deze handleiding leest om de best mogelijkke resultaten te bekomen.

Deze instructies zijn enkel van toepassing wanner het symbool van uw land op het toestel staat. Indien het symbool Niet op het toestel staat vermeld, raadpleeg dan de technische handleiding waarin u de nodige instructies zult terugvinden inzake de aanpassing van het toestel aan de gebruiksvoorwaarden van het land.

De aanpassing en de installmentiewijze van het toestel zijn zeer belangrijk voor een correcte en veilige werkinq in alle landen die in de handleiding staan vermeld.

De fabrikant kan nicht aansprakelijk gesteld worden voor enig materieel of lichamelijk letsel ten gevolge van een foute installmentie of een gebruik van dit toestel.

De fabrikant kan nicht aansprakelijk gesteld worden mayt\ deze handleiding eventuele onjuisteden bevatten, die te\ wijten zijn aan drukfouten of aan een foute transcriptie. De\ schema's en tekeningen zijn louter ter indicatie. De fabrikant\ behoudt zich bovendien hetrecht voor aan het product alle\ wijzigen aan te brengen die hij nodig of wenselijk acheft of\ die de gebruiker ten goede komen, zonder evenwel de\ essentiele gebruiks- en veiligheidskenmerken van het\ product in gevaar te brengen.

Veiligheidsinstructies

OPGELET
het toestel en de
toegankelijkdelen
ervan worden warm
tijdens het gebruik.

• Vermijd de warme elementen aan te raken.
• Kinderen onder de 8一年多要去en bij het toestel vandaan gehouden worden als u hen Niet constant in degaten kan houden.

• Dit toestel mag gelebruikt worden door kinderen vanaf 8aar en ouder en door personen met een fysieke, zintuiglijke of mentale beperking of met een gebrek aan ervaring en kennis op voorwaarde dat ze in de gaten gehonden worden of instructies gekreten hebben betreffende het veilige gebruik van het toestel en dat ze de möglichke bevaren begrijpen.

• Kinderen mogen nicht spelen met het toestel.

• De reiniging en het onderhoud mogen nicht uitgevoerd worden door kinderen wanner zich nicht begeleid worden.

OPGELET Let op wanneer u olie of andere vetstoffen gebruikt om voedingswarente bereiden op de gasbranders; elke onvoorzichtigheid kangevaarlijk+zijnen brand veroorzaken.

• Probeer NOOIT een brand te blussen met water; trek de stekker van het toestel UIT en bedek het vuur dan met een deksel of een branddeken.

OPGELET

Risico op brand: bewaar niets op de oppervlakte van de kookplaat.

I ndien deoppervlakte van dekookplaatgebarstenis, trek dan hettosteeluit om elkrisico op elektrischeschokken tevermijden.

Afb. 7

• Gebruik geen stoomreiners
• Het toestel is nicht bestemd om via een externtimer of een afzonderlijk bedienningssystemingeschakeld te worden.

OPGELET

Gebruik enkel de beschermingsmiddelen voor de kookplaat die door de fabrikant van het kooktoestel ontworpen werden, of door hem als geschikt aangeduid werden in deze handleiding, of de in het toestel geintegreerde beschemingsvoorzieningen. Het gebruik van Niet aangepaste beschermingsvoorzieningen kan tot ongelukken leiden.

• De isolatie van de vaste ledingen要去 worden beschermd door middel van een isolerende mof die bestand is gegen temperaturen van hoger dan 50^ .
• Als het apparaatrechtstreeks op hetelektriciteitsnet isaangesloten zonder

stopcontact, dan要去 een loskoppeling voorzien worden in de vaste leidingen in overeenstemming met de nationale regels van de voorzieningen.

• Indien het toestel wordt verbonden met het stroomnet door middel van een stekker, moet deze permanent toegankelijk zijn of er moet een schakelaar worden aangebracht in de vaste leidingen, conform de nationale regelgeving inzake installaties.
• Als de voedingskabel beschadigd is,要去 deze worden verrangen doorde dienst-na-verkoop omgevaar te vermijden.
• Gebruikijdens de installmentie van het toestel geen kleefband,wantDEXe wordt Niet beschouwd als een betrouwbaar bevestigingsmiddel.
  In geval van een toevallige doping van de vlammen van de brander, zet u de bedieningsknop van de branderuit. Probeer pas naeer dan een minuut omdeze opnieuw aan tezetten.
• Gebruik geen kookgerei

dat voor bij het werkbladuitsteekt.

• Gebruik op de kookvlakken ge en on geschikte beschermingsmiddelen of toebehoren of die nicht door de fabrikant worden aanbevolen.
• Bij gebruik van een kooktoestel op gas komener warmte, dampen en verbrandingsproducten vrij in de ruimte waar het toestel is geinstalleerd.
• Bij gezbruik van een kooktoestel op gas komener warmte, dampen en verbrandingsproducten vrij in de ruimte waar het toestel is geinstalleerd.

OPGELET

Dit toestel is uitsluitend voorbehouden om op te koken. Het mag Niet voor andere doeleinden worden gebruikt, bijvoorbeeld om de kamer teverwarmen.

Beschrijving van het toestel

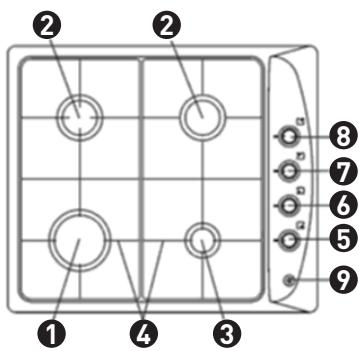

SD6EG/SD6XG

1 Sterkbrander op gas 3000 W
2 Normaalbrander op gas 1750 W
Sudderbrander op gas 1000 W
Pandragers geemailleerd staal 2 branders
Bedieningsknop voor branden n^3
6 Bedieningsknop voor branden n^ 1
Bedieningsknop voor brander n^ 2 (links)
Bedieningsknop voor branden n^ 2 (rechts)
Bedieningsknop voor de automatische ontsteking

OPGELET

Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik door een natuurlijk persoon.

Technische eigenschappen

4BRANDERS

BUTAAN	30 mbar
PROPAAN	37 mbar
AARDGAS	20 mbar
Tot. Nom. gasdebiet	7,5 kW
Nom. debiet Tot. GLP	545 g/h
Spanning	220-240 V ~
Frequentie	50/60 Hz

Positie van de branders op de kookplaat

Productfiche opgesteld conform de maatregelen aanbevolen door verordening nr. 66/2014 van de Europese Commissie.

FR				Cat :
				II 2E+3+
GN: G2020 mbar	Nominaal vermogen(W)		Diameterspuitstuk (mm)	Verbruik	Energie-efficiëntie
	Max.	Min.		l/h	%
sterkbrander	3.000	750	117 Y	286	54,2
normaalbrander	1.750	600	98 Z	167	55,5
sudderbrander	1.000	400	72 X	95
Wok	3.600	1.400	132 K	343	55,1
GN: G2525 mbar	Nominaal vermogen(W)		Diameterspuitstuk (mm)	Verbruik	Energie-efficiëntie
	Max.	Min.		l/h	%
sterkbrander	3.000	750	117 Y	332	54,2
normaalbrander	1.750	600	98 Z	194	55,5
sudderbrander	1.000	400	72 X	111
Wok	3.600	1.400	132 K	399	55,1
LPG: G30 28-30mbar	Nominaal vermogen(W)		Diameterspuitstuk (mm)	Verbruik	Energie-efficiëntie
	Max.	Min.		g/h	%
sterkbrander	3.000	750	85	218	54,2
normaalbrander	1.750	600	68	127	55,5
sudderbrander	1.000	400	51	73
Wok	3.300	1.400	90	240	55,1
LPG: G3137 mbar	Nominaal vermogen(W)		Diameterspuitstuk (mm)	Verbruik	Energie-efficiëntie
	Max.	Min.		g/h	%
sterkbrander	3.000	750	85	214	54,2
normaalbrander	1.750	600	68	125	55,5
sudderbrander	1.000	400	51	71
Wok	3.300	1.400	90	236	55,1

Om een optimaal rendement te bekomen met een minimaal gasverbruik, dient u :
- Gebruik geschikte kookpannen en -potten met bezelfde diameter als de branders.
- Draai de bedieningsknop op de minimumstand om het warmtevermogen te verkleinen.
- Leg altijd deksels op uw kookpotten.

Gegevens over gaskookplaten
Identificatie van het model	Symbool	Waarde
Type kookplaat - Gaskookplaten
Aantal gasbranders		4
Energie-efficiëntie per gasbrander	EE gasbrander	55,1
Energie-efficiëntie van de gaskookplaat	EE gaskookplaat	55,1

Installatie

Technische informatie voor de installmenteur

Deplaatsing, de afstellenen en het technisch onderhoud van dit toestel mogen uitsluitend uitgevoerd worden door een bevoegde technieker,.

Foutief gebruik kan schade berokkenen aan Personen, dieren en goederen. De fabrikant wijst elke verantwoordelijkheid af voor schade die voortkomt uit een dergelijkte boutie installatie.

Tijdens de volledige levensduur van het toestel mogen de automatische veiligheidsinstallingen of instellengen van het toestel enkel door de fabrikant of de erkende verkopers gewijzigd worden.

Het installereren van de kookplaat

Haal het apparaat uit de externe verpakking en verwijder alle interne elementen die de mobiele delen van het apparaat beschermen. Ga na of deze LASTe Niet beschadigd zich. In geval van twijfel het toestel Niet gebruiken en een vakdeskundige raadplegen.

De verpakkingen (karton, zakken, element in piepschuim, spijkers, etc.) buiten het bereik van kinderen honden; ze können een gevaar vormen voor hem.

De afmetingen van de opening aan de bovenzijde van het modulaire meubel waarin de kookplaat za ingebouwd worden, maar aangeduid op afbeelding 9. Respecteer nauwgezet de aangeduide afmetingen voor de opening waarin het toestel ingebouwd worden (raadpleeg fig. 10).

Deze kookplaat is een apparaat van klasse 3. Het is dan ook onderworpen aan alle bepalingen die op deze apparaten van toepassing�n.

Bevestiging van de kookplaat

De kookplaat is uitgerust met een speciale affdichting die voorkomt dat de vloeistoffen in het inbouwmeubel lopen. Respecteer nauwgezet de volgende instructies om deze affdichting correct te plaatsen:

Maak de affdichtingen los van hun houder; controller of de doorschijnende bescherming nog steeds aansluit aan de affdichting zich.
Draai de kookplaat om en plaats de afdichting « E » op de juiste wijze (fig. 11) onder de rand van de kookplaat, zodate de buitenkant van de afdichting perfect samenvalt met de buitenrand van kookplaat. De uiteinden van de strippen要去el elkaar raken zonder elkaar te overlappen.
- Bevestig de affdichting op uniforme wijze stevig aan de kookplaat door er met de vingers op te drukken zodat ze zich vasthecht. Haal de beschermende film van de affdichting en plaats de kookplaat in de hiertoe bestemde opening van het meubel.
- De minimum afstand tussen de uitsnijding en de muren die zich eventueel links of rechts van de kookplaat bevinden en hoger� dan het werkblad, is aangegeven op de tabel en op het schema.
- Om elk möglichk contact te vermijden met de onderste delen van de kookplaat, dieijdens het gebruik zeer warm worden, is hetoodzakelijk een houten paneel op een afstand van minstens 50~mm van het bovenste gedeelte te bevestigen met behulp van vijzen. 9)

Bevestiging van de kookplaat

	A	B	C	D	E
4F	553	473	65	62	65 (minimum)

Afb. 9

Afb. 10

Afb. 11

Afb. 12

OPMERKING

Op merking voor de installmentar: de muren aan de zijkant mooten Niet hoger waar dan de kookplaat. Verder moeten de muur awhile het toestel en de nabij gelegen en aangrenzende oppervlaktes kunnen weerstaan aan temperaturen boven 65 K. De plakband die gebruikt worden om het laminaaat plastiek aan het meubel vast te makeen moet aan een temperatuur van minstens 150^ kunnen weerstaan; zoniet zou het laminaaat plastiek kunnen loskomen.

Het toestel moet geplaatst worden overeenkomstig de geldende bepalingen. Dit toestel is Niet aangesloten op een afvoertoestel voor verbrandingsgassen. Het moet dan ook geplaatst en aangesloten worden volgens de bovengenoemde plaatsingsnormen. Men dient bijzonder te letten op de volgende richtlijnen aangaande de ventilatie en verluchting.

Ventilatie van de woonruimte

Het is essentieel dat de ruimte waarin het toestel geplaatst worden constant geventileerd worden, om de goede werkking van het toestel te garanderen. De vereiste hoeveelheid lucht

is gelijk aan de hoeveelheid die nodig is voor een normale verbranding van gas en voor de verluchting van de ruimte, waarvan de inhoud Nietkleiner mag+zijn dan 20m^3 .De ventilatie要去 gebeuren door middel van permanente openings in de muren van de ruimte in kwestie. Deze openings要去 den rook maar buiten evacueren en hun gleuf moet minstens 100~cm^2 bedragen (zie fig. 3).Deze openings要去 zo gemaaktল dat ze in geen enkele omstandigheid kunnen afgesloten raken. Een indirecte ventilatie door middel van lucht die uit een nevenliggende ruimte komt is eveneens toegestaan,mits strikt respecteren van de van kracht zijnde richtlijnen.

Plaatsing en ventilatie

Een afzuigkap要去 steeds voor zorgen dat de verbrandingsproducten, die gegenereerd worden door de kooktoestellen op gas, geëvacueerd worden. Deze afzuigkap要去 aangesloten zijn op een luchtkoker of een schouw ofrechtstreeksaar buiten leiden. Indien er geen afzuigkap kan geplaatst worden, kan een elektroventilator geinstalleerd worden op een raam of muur die toegang geeft tot buten (zie fig. 4).Deze ventilator要去gelijktijdig met het apparaat in werkung gesteld worden (zie fig. 5) in strikte navolging van de specificaties van de van kracht zijnde richtlijnen.

Aansluiting op gas

Ga, alvorens het apparaat aan te sluiten, na of de waarden, aangeduid op het

gevevensplaatje aangebracht onder de kooktafel, overeenstemmen met de gebruiksvoorwaarden van deplaatselijkke gas- en elektriciteitsdistributie.

De gevevens nodig voor de afstelling bevinden zich op een etiket op het toestel: Type gas en voedingsdruk De aansluiting aan het gas要去 gebeuren volgens de geldende bepalingen en reglementeringen.

Indien het gas aangeleverd worden via leidingen,要去 het toestel aangesloten worden op het gasdistributie netwerk:

• met behulp van een nicht-flexibele stalen buis. Deze buis要去 voorzien zijn van schroefdraadverbindingen die voldoen aan de geldige normen.
• met behulp van een koperen buis. Deze buis要去 voorzien zijn van verbindingsstukken met mechanische dichtingen.
• met behulp van een flexibele buis in roestvrij staal met een ononderbroken wand. De lengte van deze buis mag maximaal 2 meter bedragen en de dichtingen要去en voldoen aan de geldende normen.

Bij gebruik van flessengas要去eendrukregelaar, die voldoet aan de geldende reglementering, worden geinstallerd enhet toestel要去 worden aangesloten:

• met behulp van een koperen buis. Deze buis moet voorzien zijn van verbindingsstukken met mechanische dichtingen.
• met behulp van een flexibele buis in roestvrij staal met ononderbroken wand. De lengte van deze buis mag zicheer dan 2 meter bedragen en moet voldoen aan de geldende normen. Het is aanbevolen bij deze flexibele buis een speciale adapter te gebruiken. U kan deze adapter makkelijk in de winkel vinden, hij vergemakkelijk de aansluiting met het flexibele verbinderingsstuk van de drukregelaar van de gasfles.
• met behulp van een flexibele rubberen slang die beantwoord aan de geldende normen. Deze flexibele slang要去en diameter hebben van 8mm en een lenghte

van minimaal 400 mm en maximaal 1,5 m. Deze slang moet stevig aan het flexibele verbindingsstuk van de buis aangesloten worden door middel van een zekerheidsring die voldoet aan de geldende normen.

OPGELET

De aansluiting van het toestel aan de gasleiding is van het type 1/2" pinvormig gas met konische schroefdraad, overeenkomstig de norm ISO 228-1. Zorg er bij de installmentie voor dat de roestvrij stalen buis en de flexibele rubberen slang Niet in aanraking komen met de mobiele delen van het meubel (bijvoorbeeld schuiven). Bovendien mogen deze buizen en slangen geen compartmenten doorkruisen die bestemd� om dingen op te slaan.

Indien u een flexibele rubberen slang gebruikt, volg dan deze richtlijnen:

• Geen enkel deel van de slang mag in contact komen met elementen waarvan de temperatuur meer dan 65K kan bedragen.
• De slang mag nicht uitgerekt, verwrongen, verplefterd of te fel geplood worden.
• Hij mag Niet in contactkommen met snijdende hoeken of boorden.
• De slang要去 overijken volledige lenghte makkelijk controlleraarijken op slijtage.
• De slang要去 verwangen worden voor de op de slang aangeduide datum.

Elektrische aansluiting

De elektrische aansluiting van het toestel moet gebeuren overeenkomstig de geldende reglementering en normen.

Gelieve, alvorens het toestel aan te sluiten, na te gaan of :

• Het elektrisch vermogen van het elektriciteitsnetwork en de stopcontacten compatibel is met het maximale vermogen van het toestel (zie het gevevensplaatje aangebracht onderaan de kooktafel).
• Het stopcontact of de installmente een aarding hebben, die voldoet aan de geldende reglementering en normen. De fabrikant kan geenszins aansprakelijk gesteld worden indien deze verilgheidsmaatregelen nicht in achegenomen worden.

Wanner het toestel aangesloten is op een elektriciteitsnet door middel van een stekker :

• Bevestig aan de draad een standard stekker, overeenkomstig de elektrische lading aangegeven op het gevevensplaatje.
• Sluit de draten overeenkomstig het schema van figuur 13 aan, ervoor zorgend de volgende overeenkomsten te respecteren:

Letter L (fase) = bruine draad ;
- Letter N (neutraal) = blauwe draad ;
-Aarde symbol = groen/gele draad.
- De elektrische kabel moet zo geplaatst worden dat hij op geen enkel punt en op geen enkel moment een temperatuur hoger dan 75 K kan bereiken.
- Gebruik nooit reductors, adapters of shunts; deze zouden een vals contact hunnen creeren, wat tot een gevaarlijke oververhitting zou hunnen leiden.

Wanner het toestel rechtstreeks aangesloten is op het elektriciteitsnetwork:

• Plaatse een omnipolaire stroomonderbreker tussen het toestel en het elektriciteitsnetwork. De dimensie van deze stroomonderbreker要去 aangepastঃ aan aan de belasting van het apparatusen een afstand hebben van minsten 3mm tussenঃ contacten.

• De aardleiding mag nicht onderbroken worden door de stroomonderbreker.

• De elektrische aansluiting kan ook beschermd worden door een hoog gevoelige differentie stroomonderbreker.

Wij raden u ten stelligste aan de groen/gele aardleiding aan te sluiten aan een efficient aardingssystem.

OPGELET

De installmenter moet er rekening mee houden dat dit gecombineerd toestel van type Y is, wat betekent dat de muur achefter het toestel en de aangrenzende en nabij gelegen oppervlakten aan temperaturen boven 65K moeten+kunnen weerstaan.

Al once toestellen zich ontworpen en vervaardigd volgens de Europese normen EN 60 335-1 en EN 60 335-2-6, en volgens de bijhorende amendementen.

Dit apparaat is conform aan de bepalingen van volgende EEG richtlijnen:

Op het bedieningsspaneel, boven elke bedieningsknop ziet u een schema. Dit schema duidt aan welke brander overeenkomt met deze bedieningsknop. Nadat u de gastoevoer of gasfles geopend heeft, gaat u als volgt te werk om de branders aan te steken:

- Manuele ontsteking

Om een brander aan te steken, drukt u op de overeenkomstige bedieningsknop en draait u hem in gegenwijzerzin tot hij zijn maximumstand bereikt heeft (symbool grote vlam, fig. 1), waarna u de vlam van een lucifer dicht bij de brander houdt.

- Elektrische ontsteking

Om een brander aan te steken, drukt u op de overeenkomstige bedieningsknop en draait u hem in gegenwijzerzin tot deze zijn maximumstand bereikt heeft (symbool grote vlam, fig. 1); Druk dan op de knop voor de elektrische ontsteking en LAST deze weer los.

Omeenbranderaan steken,druktu op de overeenkomstige bedieningsknop en draaitu hem in gegenwijzerzin totdeze zichimumstandbereihtheeftsymbolgroet vlam,fig.1]enlaathemdaarna los.

- Ontsteken van branders uitgerust met vlambewaking

Wanner de branders uitgerust+zijn met een

vlambewaking, draait u de overeenkomstige bedieningsknop in gegenwijzerzin totdezedemaximustandbereikt (symboolgrote vlam,fig.1]enstopt.Druk dan op de desbetreffende bedieningsknop en herhaal de hierboven vermelde instructies.

Wonneer de brander ontstoken is, houdt u de bedieningsknop ongeveer 10 seconden ingedrukt.

Instructies voor het gebruik van de branders

Houdt rekening met volgende instructies voor een optimale efficientie met een zo zuinig möglichk gasverbruik:

• Gebruik kookgerei aangepast aan elke brander (zie schema hierna en fig. 2).
• Gebruik geen kookgerei dat voor bij het werkblad uitsteegt.
• Eens uw bereiding begint te koken, draait u het vuur lager door de bedieningsknop op de minimale stand teplaatsen (symbool kleine vlam, fig. 1).

Brander	Nominal vermogen	ø van het kookgerei in cm
sterkbrander	3.000	20 + 22
normaalbrander	1.750	16 + 18
sudderbrander	1.000	10 + 14

OPGELET

• Om een brander, uitgerust met een vlambewaking, te onsteken,要去 de overeenkomstige bedieningsknop op de maximale stand staan (symbool grote vlam, fig. 1).
• Bij een elektriciteitSpanne is het möglichk lucifers te gebruiken om de branders te ontsteken.
• Laat het toestel nooit zonder toezicht wanner de branders ontstoken zijn. Zorg ervoor dat kinderen zich nicht in de nabijheid van het toestel bevinden. Let er vooral op dat de hendels van het kookgerei correct geplaatst� en houdt voedingsmiddelen die toevoeging van olie of vet nodig hebben in de gaten, want deze LASTEN konnen makkelijk vuur vatten.
• Gebruik nooit een spuitbus in de buurt van het toestel wonneer dit in gebruik is.
• Indien de ingebouwde kookplaat voorzien is van een afdekplaat, reinig dan alle eventuele etensresten op de afdekplaat alvorens dit te openen. Indien het toestel uitergerust is met een glazen afdekplaat, kan deze uiteenbarsten wanner de branders warm�. Schakel alle brandersuit alvorens de afdekplaat te sluiten.
• Gebruik enkel kookgerei met platte bodem.

OPMERKING

Bij gebruik van een kooktoestel op gas komen er warmte, dampen en verbrandingsproducten vrij in de ruimte waar het toestel is geinstalleerd. Zorg er dus voor dat deze ruimte correct geventileerd worden door de natuurlijke ventilatie openings vrij te lately (fig. 3) en door een ventilatie mechanisme te gebruiken (afzuigkap of elektrische ventilatie, fig. 4 en afb. 5).

Bij intensief en langdurig gebruik van het toestel kan een bijkomende verluchting nodig+zijn. Open hiervoor een raam of verhoog het vermogen van het eventuele mechanische ventilationsystem.

(*) Luchttoevoer: zie het hoofdstuk over de installmentie (paragrafen 6 en 7)

Afb. 3

Afb. 4

Afb.5

Installingen

Schakel steeds de elektrische voeding van het toestel uit alvorens eventuele instellingen te wijzigen. Alle dichtingen要去en door de technieker verrangen worden wanner deze een regeling of wijziging uitvoert. Het is Niet nodig de primaire lucht van once branders bij te stellen.

Kranen

Bijstellen van de minimale stand van de branders

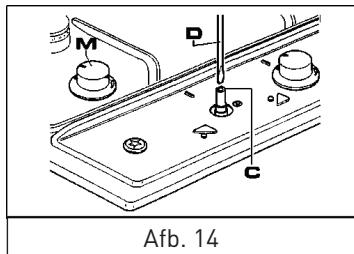

• Ontsteek de brander enzet de overeenkomstige bedieningsknop op de minimale stand (kleine vlam, fig. 1).
  Haal de bedieningsknop « M » van (fig. 14) de kraan, waar deze gewoon op vastgeduwd zit.
• Plaats eenkleine schroevendraaier « D » in de opening « C » [fig. 14] en draai de schroef maar rechts ofaar links tot de vlam

van de brander correct afgesteld is voor de minimumstand (kleine vlam).

Controleer of de vlam Niet dooft wanner u snel met de bedieningsknop van de maximumstand maar de minimumstand overschakelt.

Bovenvermelde afstelling geldt enkel voor branders die werken met G20 gas. Voor branders die werken op G30 of G31 gas, moet de schroef volledig vastgedraaid zich.

Omschakeling

Vervangen van de spuitstukken

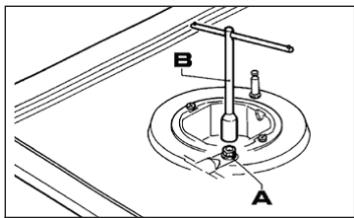

De branders können aangepast worden aan verzischlende soorten gas door spuitstukken te installereren die overeenstemmen met het gas in kwestie. Om dit te doeon, dient u eerst het bovenste element van de branders te verwijderen [fig. 16] en daarna het spuitstuk « A » los te schroeven [fig. 15] om verrolgens met behulp van een sleutel « B » een spuitstuk teplaatsen dat aangepast is aan het type gas dat gebruikt worden voor de brander.

Het is aangeraden het spuitstuk stevig vast te draaien.

Naplaatsing van de spuitstukken moeten de branders ingesteld worden zoals uitgelegd in paragraaf 10. De technieker要去 de dichtingen van het

afstelmechanisme verrangen. Er kan een zakje met de spuitstukken en etiketten in de kit zitten of het kan bekomen worden bij een goedgekeurde Dienst na verkoop.

Gemakkelijkheidshalve vermeldt de tabel met de spuitstukken ook het debiet van de branders, de diameter van de spuitstukken en de werkdruk voor de verschillende soorten gas.

Afb. 15

Reiniging en onderhoud

Zorg er steeds voor dat het elektriciteitssnoeruitgetrokken en de gastoevoer uitgeschakeld zich vooraleer het toestel te reinigen.

Voor de kookplaat

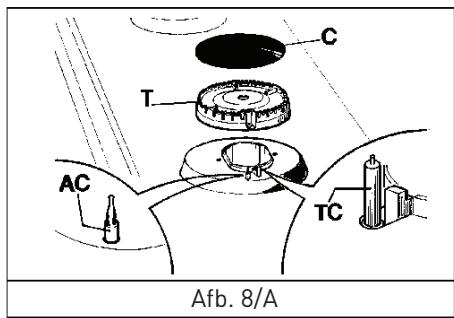

Reinig regelmatig de kookplaat, de pandragers in bandstaal, de branderdoppen in email « A», « B » en « C » en de kronen van de branders « T » (zie fig. 8 en 8/A) met een lauw sopje. Spoel daarna alle elementen en droog ze zorgvuldig af. Reinig de elementen nooit wanneer ze nog warm�. Gebruik nooit schuurmiddelen. Laat nooit resten azijn, koffie, melk, zout water, citroen of tomatensap gedurende langerearend in aanraking blijven met het email oppervlakte.

OPGELET

Zorg ervoor volgende instructies te volgen vooraleer de element terug teplaatsen:

• Ga na of de openings van de kronen nicht versperd worden door vreemde bestanddelen.

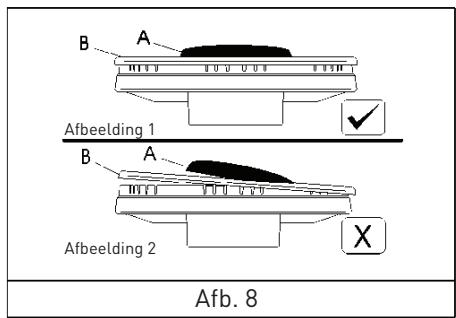

• Ga na of de branderdoppen in@email « A », « B » en « C » (fig. 8 en 8/A) correct op de kronen geplaatst+zijn. De branderdop要去stabilen+zijn.
• De exacte positie van de pannendrager worden bepaald door�zijn afgeronde hoeken, die aan de achterkant van de kooktafel要去en geplaatst worden.
• Forceer de kraantjes Niet wanneer zich moeilijke te openen of sluiten�n. Neem contact op met de technische Dienst om reparaties UIT te voeren.
• Zorg er na gebruik voor de kookplaat te beschermen met producten die makkelijk in de handel verkrijgbaar�. Dit houdt de oppervlakte van de kookplaat rein en glimmend en vermijdt vorming van roest.
• Gebruik geen stoomreiniger om de oven te reinigen.

Trek steeds het elektrische snoeruit en sluit de gastoevoer af vooraleer over te gaan tot eventuele reparations.

De onderdelen van de kookplaat verrangen

Om de onderdelen die zich binnen in de kookplaat bevinden te verrangen, haalt u de bedieningsknoppen en alle losse delen van de kooktafel af (onderzegers, branders en branderdoppen) evenals de vrijden « V » van de branders (zie fig. 16).

Nadat u de bovenvermelde handelingen uitgevoerd heeft, kan u de elektrische onderdelen en kranen verrangen.

OPMERKING

Vooraleer dekranentevervangenvaneenkooktafel die Niet uitgerust is met een vlambewaking,要去en eerst de microcontacten verwijderd worden.

Het is aangeraden de zichting « D » te verrangen zodra een kraan要去 verrangen worden om een optimale afsluiting te garanderen.

Smeren van de kranen (fig. 17 en 18)

Indien een kraan moeilijk Niet meer vlot beweegt,要去\ deze onmiddelijk gesmeerd\ worden, in overeenstemming\ met de volgende instructies:

• Haal de kraan van het toestel.
• Reinig de kegel en+zijn behuizing met een in dissolvent gedrenkte doeK.

• Smeer de kegel Lichtjes in met het juiste soort smeer.

• Zet de kegeltering op zichnplaats, beweeg hem meertere malen en neem hem er dan weeer af. Haal het overtollige smeer weg en ga na of de gaskanalen nicht versperd zichn.

• Plaats alle stukken terug, in omgekeerde volgorde van het demonteren.
• Check de waterdichte sluiting van de kraan met een sopje.

Omhetwerkvandetechniekerte vergemakkelijken, geven de tabellen hieronder een overzicht van de soorten en secties voedingskabels en het nominaal vermogen van de elektrische onderdelen.

Verwijder de vrijen en de knoppen aangeduid met de letter « V » die de branders met de kookplaat verbinden. Nadat u de onderste vrijen verwijderd heeft, kan u de elektrische onderdelen verrangen.

Indien het toestel voorzien is van een automatische ontsteking en een automatisch afsluitsystem, verwijd er dan de microcontacten die zich ter hoogte van de kranen bevinden, vooraleer degaskranen te verwijderen.

Wij raden aan de dichtingen te verrangen om een betere isolatie te bekomen bij het verrangen van de kranen.

Kabelsoorten en kabelsecties

Soorten kookplaten	Kabelsoort	monofase voeding
Kookplaat	H05 WV - F	Sectie 3 x 0,75 mm2

OPGELET

Indien de elektriciteitskabel要去 verrangen worden,要去 installeur ervoor zorgen dat de aardleiding langer is dan de faseleidingen (fig. 19) en de aanbevelingen in paragraaf 9 opvolgen.

Afb. 19

Technische dienst en wisselstukken

Vooraleer de fabriek te verlaten is het toestel door deskundigen en gespecialiseerd personeel getest en afgesteld zodateh optimaal functioneert.

Enkel een deskundigevakman mag daarna overgaan tot eventuele reparatives of afstellingen die met zorg要去en uitgevoerd worden.

Mochten reparations of afstellingen nodig blijken, moet u dus steeds contact opnemen met uw verdeler of met unsere dichtst bijzijnde Dienst na verkoop, en hen het soort defect en het model van uw toestel meedelen.

Gelieve eveneens te noteren dat originele wisselstukken enkel verkrijgbaar zijn bij once diensten na verkoop en once

goedgekeurdeverdelers.

De bovenvermelde gegevens vindt u terug op het gegevensplaatje dat aangebracht is op de onderkant van het toestel en op het etiket op de verpakking.

Bovenvermelde informatie stelt de technieker in staat de juiste wisselstukken aan te schaffen en de interventie correctuit te voeren. We raden u aan onderstaande tabel in te vullen.

MERK:

MODEL:

SERIE:

Afdanken van uw oude toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het Niet bij het huishoudelijkke afval gegood mag worden op het einde van zich levensduur, maar dat het�en een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanner u versleten huishoudtoestellen recycleert, levert

u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wonneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en once gezondheid. Dit dientECHTER wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven worden door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegood worden. De gebruiker heeft hetrecht om het toestel maar openbare inzamelpunten voor selectieve afvalverwerking te brengen zodat het toestel gerecycleeerd of opnieuw gebruikt kan worden voor toepasseningen conform de richtlijn.

Vielen Dank!

NL Dit product worden gegarandeerd voor eenperiode van 2aar vanaf de aankoopdatum*,voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installment, onjuist gebruik of abnormale slijtage van het product worden Niet gedekt door.Deze garantie.

• op vertoon van kassabon.

GARANTIEBEDINGUNGEN
