Produkttyp	UHF-Außenantenne
Marke	EDENWOOD
Modell	E20
Frequenzband	470 ~ 790 MHz
Maximaler Gewinn	8 - 12 dB
Öffnungswinkel bei -3 dB	H36° V45°
Anschluss	Buchse (F)
Impedanz	75 Ohm
Polarisation	Horizontal
Abmessungen (L x H x T)	105 cm x 58 cm x 52 cm
Gewicht	0,98 kg
Stromversorgung	Passiv (keine Stromversorgung erforderlich)
Befestigung	Auf Mast (nicht im Lieferumfang)
Lieferumfang	2 Reflektorhälften, 1 Dipolgehäuse, 1 Abdichtkappe, 1 Bedienungsanleitung
Hauptfunktionen	Empfang von UHF-TV-Signalen mit hohem Gewinn
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Chemikalien vermeiden.
Sicherheit	Auf einem stabilen Mast installieren, Stromleitungen meiden, bei Gewitter nicht empfohlen.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den EDENWOOD-Kundendienst.
Garantie	1 Jahr ab Kaufdatum (gegen Vorlage des Kassenbons)
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar. Produkt vertrieben von ELECTRO DEPOT.

Häufig gestellte Fragen - E20 EDENWOOD

Wie installiere ich die E20-Antenne?

Montieren Sie die beiden Reflektorhälften, befestigen Sie das Dipolgehäuse, setzen Sie die Reflektoren ein und montieren Sie die Antenne auf einem Mast. Führen Sie das Koaxialkabel durch die Abdichtkappe und schrauben Sie es auf den F-Stecker. Passen Sie Höhe und Ausrichtung für optimalen Empfang an.

Wie groß ist die Reichweite der Antenne?

Der maximale Gewinn beträgt 8 bis 12 dB, was einen effektiven Empfang von UHF-Signalen über eine variable Entfernung je nach örtlichen Gegebenheiten (Hindernisse, Gelände) ermöglicht. Für eine größere Reichweite richten Sie die Antenne zum nächstgelegenen Sender aus.

Wie optimiere ich den Empfang?

Drehen Sie die Antenne zum nächstgelegenen Sender. Verwenden Sie die vier Höheneinstellungen, um Hindernisse auszugleichen. Ziehen Sie die Muttern fest, sobald das Bild perfekt ist.

Ist die Antenne mit DVB-T kompatibel?

Ja, sie ist für das UHF-Band 470-790 MHz ausgelegt, das von DVB-T genutzt wird. Sie eignet sich perfekt für den Empfang terrestrischer digitaler Sender.

Ist eine Stromversorgung erforderlich?

Nein, die Antenne ist passiv und benötigt keine Stromversorgung. Sie funktioniert ausschließlich mit dem von ihren Elementen aufgenommenen Signal.

Wie schütze ich die Antenne vor Witterungseinflüssen?

Verwenden Sie die mitgelieferte Abdichtkappe, um Stecker und Anschluss zu schützen. Stellen Sie sicher, dass die Öffnung genau dem Kabeldurchmesser entspricht, um Wassereintritt zu vermeiden.

Was tun, wenn der Empfang schlecht ist?

Überprüfen Sie die Ausrichtung und Höhe der Antenne. Passen Sie sie an benachbarte Antennen an. Stellen Sie sicher, dass das Koaxialkabel richtig angeschlossen und der F-Stecker fest sitzt.

Kann ich die Antenne auf einem Dach montieren?

Ja, Sie können sie auf einem fest auf dem Dach montierten Mast anbringen. Stellen Sie sicher, dass der Mast stabil ist, und vermeiden Sie aus Sicherheitsgründen die Installation in der Nähe von Stromleitungen.

Wie reinige ich die Antenne?

Reinigen Sie die Antenne mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Chemikalien, die die Materialien beschädigen könnten.

Wie lange beträgt die Garantie?

Die Garantie beträgt 1 Jahr ab Kaufdatum gegen Fabrikations- oder Materialfehler bei Vorlage des Kassenbons.

BEDIENUNGSANLEITUNG E20 EDENWOOD

GEBRAUCHSANLEITUNG 22

Merci!

Vielen Dank, dass Sie diesen EDENWOOD- Produkt gewählt haben.

Ausgewählt, getestet und empfohlen durch ELECTRO

DEPOT. Die Produkte der Marke EDENWOOD

garantieren Ihnen Benutzerfreundlichkeit, zuverlässige Leistung und tadellose Qualität.

Mit diesen Gerät können Sie sicher sein, dass

Sie jeder Gebrauch zufriedenstellt.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites: www.electrodepot.fr.

ELECTRO DEPOT

Übersicht über Ihr Gerät

24 Beschreibung des Geräts
24 Technische Spezifikationen

Verwendung des Geräts

26 Montageanleitung

Praktische Hinweise

29 Entsorgung Ihres Altgeräts

Beschreibung des Geräts

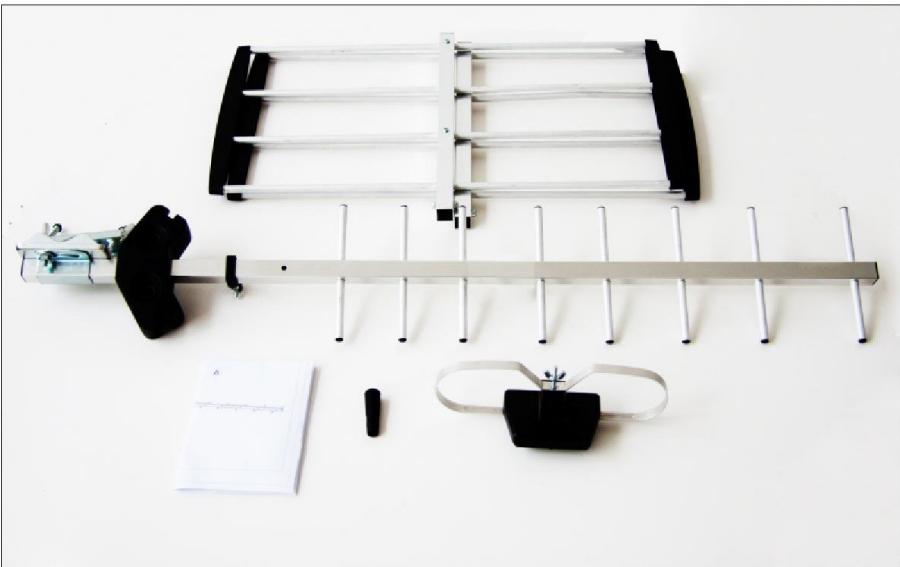

Lieferumfang:

1 Gebrauchsanleitung
- 2 Antennenreflektor- Hälften
1 Dichtungsstopfen
- 1 Dipol-Gehäuse

Technische Spezifikationen

UHF-Außenantenne

Optimierter Frenenzbereich	470 ~ 790 MHz
Maximale Verständigung	8 - 12 dB
Öffnungswinkel bei -3 dB	H36 °V45 °
Buchse (F)	Ausgang 75 Ohm

Horizontale Polarisation

Abmessungen in cm (L x H x T)	105 cm x 58 cm x 52 cm
Gewicht der Antenne	0,98 kg

Montageanleitung

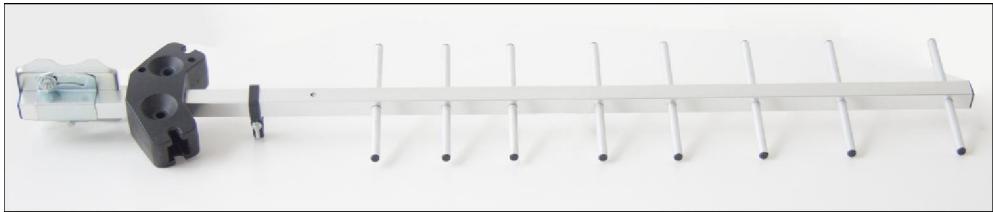

Schieben Sie die Reflextorhalterung in Richtung der Elemente.

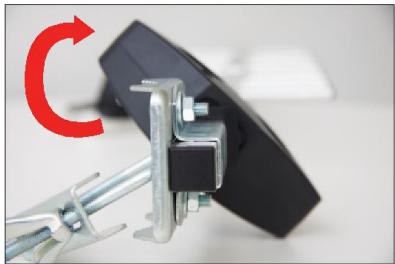

Drehen Sie die Reflektorhalterung und platzieren Sie diese vertikal zu den Elementen.

Schieben Sie die wichtere Reflextorhalterung in Richtung der Halterung und vergewissern Sie sich, dass sie sich nicht mehr drehen kann.

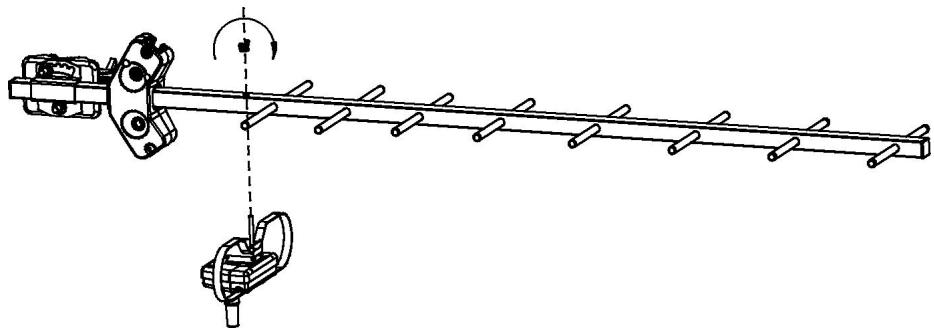

Installieren Sie das Dipol-Gehäuse und befestigen Sie es mit der Flügelmutter.

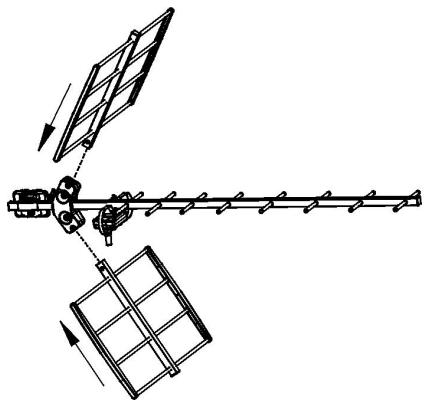

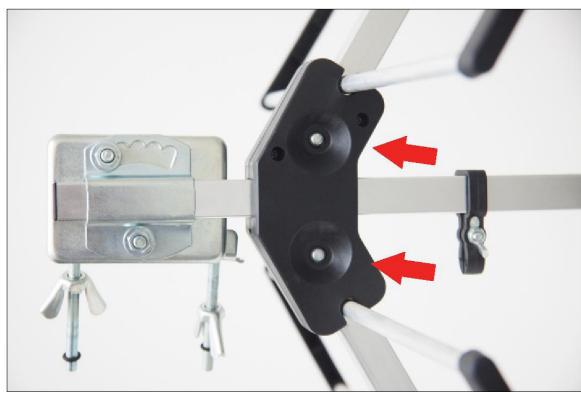

Fuhren Sie die Reflektoren in ihre Halterungen ein und vergewissern Sie sich, dass sie fest angeschraubt sind.

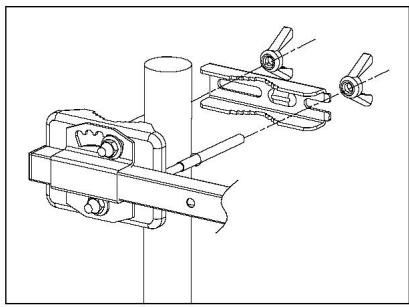

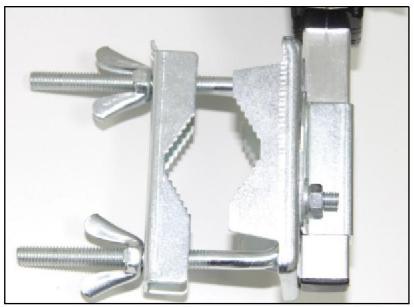

Positionieren Sie die Antenna auf dem Befestigungsmast (nicht mitgeliefert) undziehen Sie alles mit Hilfe der Schraubschelle und den Flügelmattern leicht fest.

Fuhren Sie das Koaxialkabel durch den Dichtungsstopfen.

Die Öffnung muss bereits dem Antennenkabeldurchmesser entsprechen, um jedem Eindringen von Wasser zu verhindern.

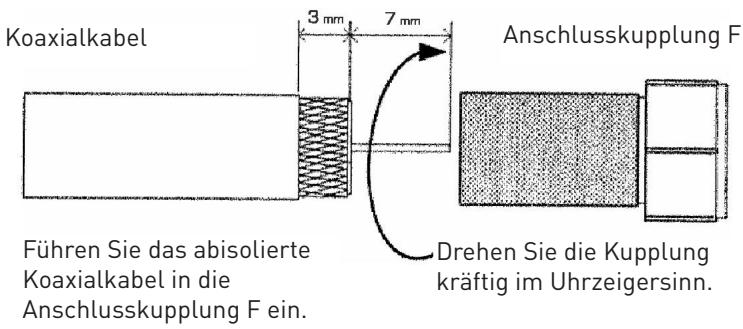

Montieren Sie dann die Anschlusskupplung F.

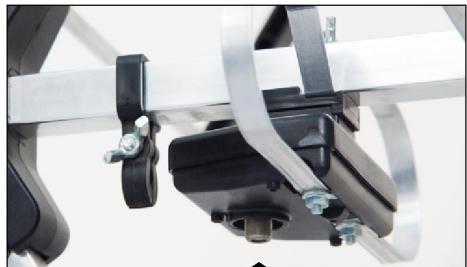

Schrauben Sie das Koaxialkabel auf die Antennenbuchse des Dipol-Gehäuses.

Führn Sie den Dichtungsstopfen an der dazu vorgesehenen Stelle ein, um die Buchse und die Anschlusskupplung vor der Witterung zu schätzen.

Drehen Sie die Antenne in die Richtung des nachstgelegen den Senders. Verwenden Sie die Antennen der Nachbarhäuser als Anhaltspunkt.

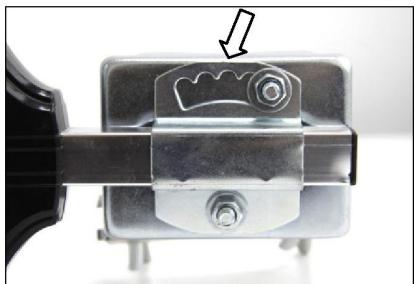

Um den Empfang bei natürlichen Hindernissen (Berg, Wald) oder künstlichen Hindernissen (Gebäude) zu optimieren, wahren Sie eine der vier Höheneinstellungen.

Sobald sie ein perfektes Bild empfangen,
ziehen Sie die Muttern der Flügelschelle gut fest.

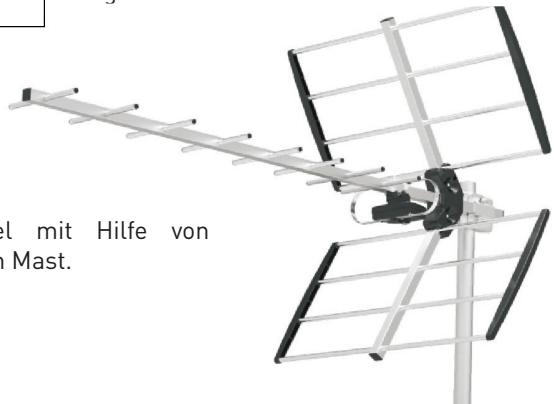

1 Befestigen Sie das Koaxialkabel mit Hilfe von Isolierband oder PVC-Kabelkanälen am Mast.

Entsorgung Ihres Altgeräts

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLEN

Dieses Gerätträgt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführrt werden muss. Abfallverwertungträgt zum Schutz der Umwelt bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EG

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher scarf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit

dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer muss das Geräte einer örtlichen Abfall- Sortierstelle zum Recycling oder Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.

Für diese Produkt wird ab dem Verkaufsdatum* eine Garantie von 1 Jahr für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.
