Produkttyp	UHF-Außenantenne
Marke	EDENWOOD
Modell	E45
Frequenzbereich	470 – 790 MHz
Maximale Verstärkung	10 – 14,5 dB
Öffnungswinkel bei -3 dB	H38° V52°
Anschluss	Buchse (F) 75 Ohm
Polarisation	Horizontal
Abmessungen (B x H x T)	54 x 69 x 106 cm
Gewicht	1,73 kg
Lieferumfang	4 Reflektorhälften, 1 Dipol, 1 Dichtstopfen, 1 Anleitung
Stromversorgung	Passiv (unverstärkt)
Installation	Auf Mast (nicht im Lieferumfang), Montage der Reflektoren und des Dipols, Ausrichtung zum Sender
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Dichtheit der Anschlüsse prüfen.
Sicherheit	Fest am Mast montieren. Sturz während der Installation vermeiden.
Ersatzteile und Reparierbarkeit	Reflektoren, Dipol und Dichtstopfen als Ersatzteile erhältlich.
Garantie	1 Jahr ab Kaufdatum
Allgemeine Informationen	Produkt vertrieben von ELECTRO DEPOT. Entspricht der WEEE-Richtlinie.

Häufig gestellte Fragen - E45 EDENWOOD

Wie montiere ich die Antenne E45?

Klappen Sie die beiden Arme bis zur Verriegelung aus, stecken Sie dann den Dipol bis zum Einrasten ein. Verbinden Sie die Reflektorhälften und verriegeln Sie sie mit der Schlaufe. Schieben Sie schließlich die Reflektoren in die Halterung, bis sie fest eingerastet sind.

Wie richte ich die Antenne für optimalen Empfang aus?

Drehen Sie die Antenne in Richtung des nächstgelegenen Senders. Orientieren Sie sich dabei an den Antennen der Nachbarhäuser. Nutzen Sie die vier Höhenverstellungen, um den Empfang bei Hindernissen zu optimieren.

Welches Koaxialkabel verwenden?

Verwenden Sie ein 75-Ohm-Koaxialkabel mit F-Stecker. Führen Sie das Kabel durch den Dichtstopfen, bevor Sie es auf den Dipol schrauben.

Ist diese Antenne mit DVB-T kompatibel?

Ja, die Antenne E45 deckt den UHF-Bereich 470-790 MHz ab, der für den DVB-T-Empfang geeignet ist.

Kann diese Antenne im Innenbereich installiert werden?

Nein, diese Antenne ist für den Außenbereich konzipiert. Ihre Verstärkung und Richtwirkung sind für die Montage auf einem Mast optimiert.

Wie schütze ich die Anschlüsse vor Witterungseinflüssen?

Verwenden Sie den mitgelieferten Dichtstopfen. Achten Sie darauf, dass die Öffnung genau dem Kabeldurchmesser entspricht, um Wassereinbruch zu vermeiden.

Wie hoch ist die Verstärkung der Antenne?

Die maximale Verstärkung beträgt 10 bis 14,5 dB, mit einem Öffnungswinkel von H38° V52°.

Ist eine Stromversorgung erforderlich?

Nein, die Antenne E45 ist passiv und benötigt keine Stromversorgung. Sie wird direkt über ein Koaxialkabel mit dem Fernseher verbunden.

Wie reinige ich die Antenne?

Wischen Sie die Oberflächen mit einem weichen, trockenen Tuch ab. Überprüfen Sie regelmäßig den Zustand der Anschlüsse und des Dichtstopfens.

Was tun bei schlechtem Empfang?

Überprüfen Sie die Ausrichtung und Höhenverstellung. Stellen Sie sicher, dass die Reflektoren richtig eingerastet sind und das Koaxialkabel nicht beschädigt ist. Versuchen Sie eine andere Höheneinstellung.

BEDIENUNGSANLEITUNG E45 EDENWOOD

GEBRAUCHSANLEITUNG 18

Merci!

Vielen Dank, dass Sie theses EDENWOOD-Produkt gewählt haben.

Ausgewählt, getestet und empfohlen durch ELECTRO DEPOT. Die Produkte der Marke EDENWOOD garantieren ihren Benutzerfreundlichkeit, zuverlüssige Leistung und tadellose Qualität.

Mit diesen Gerät können Sie sichere sein, dass Sie jeder Gebrauch zufriedenstellt.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites auf www.electrodepot.fr.

ELECTRO DEPOT

Vor der Inbetriebnahme des Geräts

20 Lieferumfang
20 Technische Spezifikationen

Installation

21 Montage der Antenne

Praktische Hinweise

25 Entsorgung Ihres alten Geräts

Lieferumfang

1 Gebrauchsanleitung
4 Antennenreflektor- Halften
- 1 Dichtungsstopfen
1 Dipol

Technische Spezifikationen

UHF AuBenantenne
- Optimaler Frequenzbereich: 470 790 MHz
Maximale Verständung: 10 - 14,5 dB
- Öffnungswinkel bei -3 dB : H38° V52°
Ausgangs-Anschlusskupplung (F) 75 Ohm
- Horizontale Polarisation
- Abmessungen in cm (L x H x T): 54 x 69 x 106
Gewicht der Antenne: 1,73 kg

Montage der Antenne

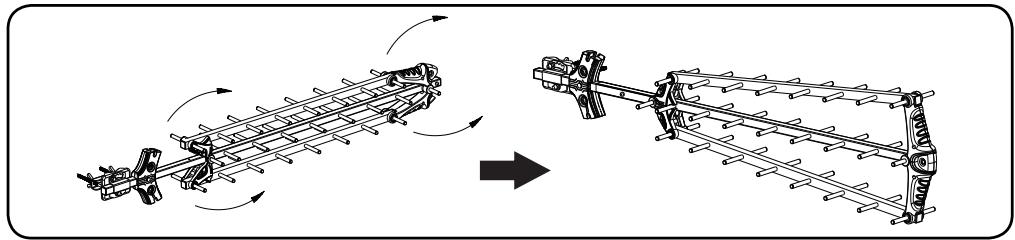

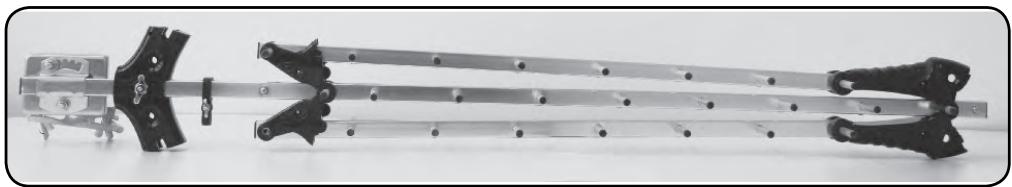

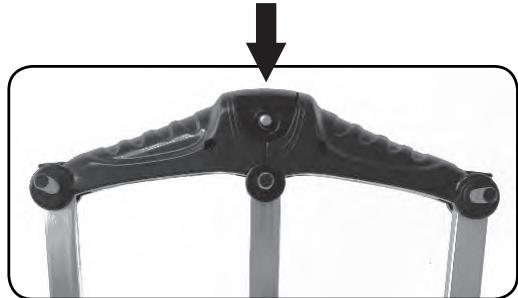

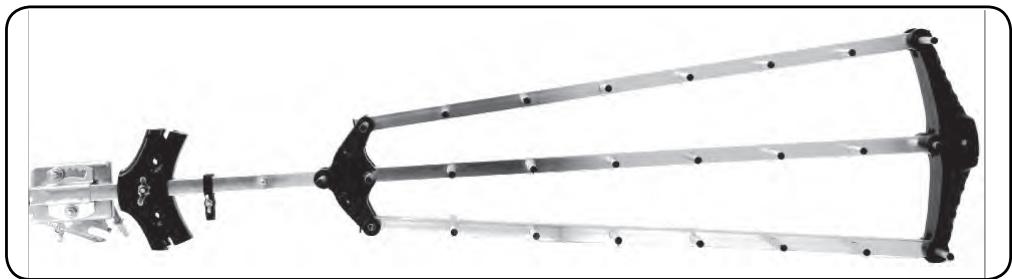

1. Klappen Sie die beiden Arme auf, bis sie fest mit dem Knopf fixiert sind.

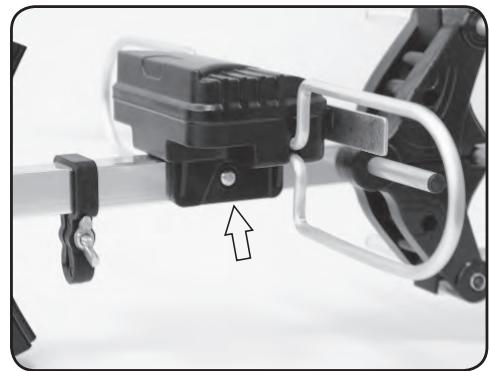

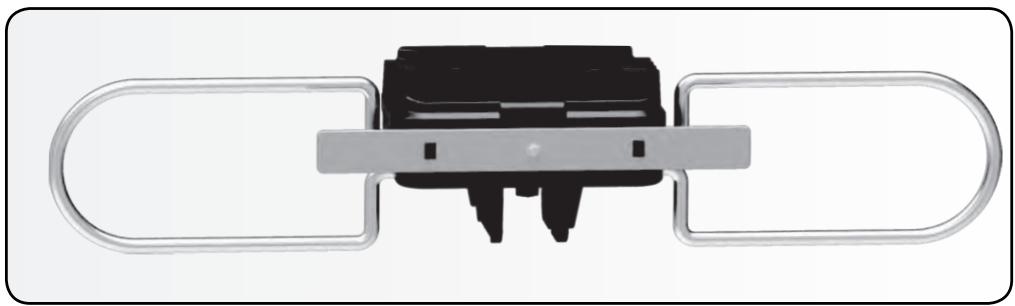

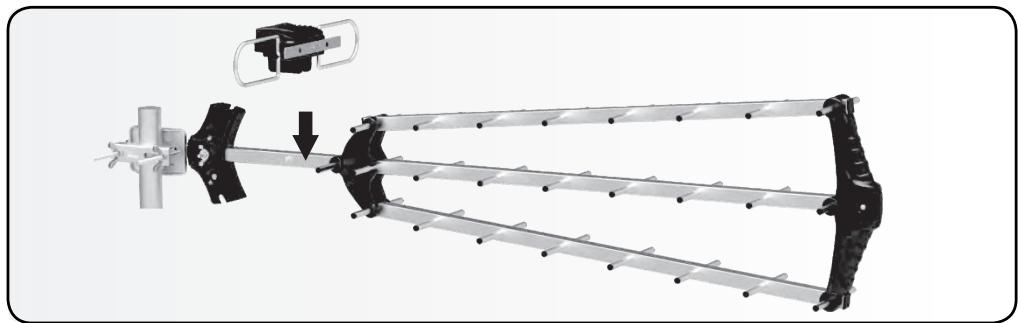

1. Setzen Sie den Dipol auf, dann drücken Sieihn an, bis er fest mit dem Knopf fixiert ist.

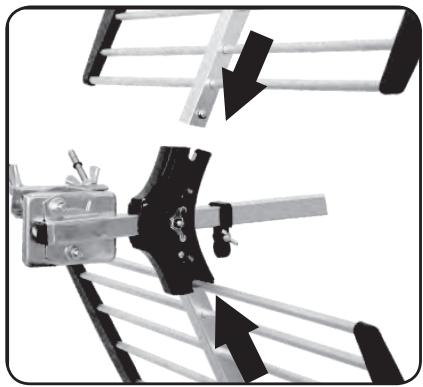

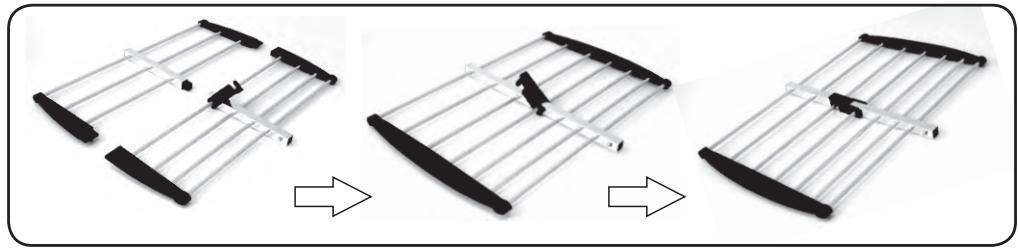

1. Bringen Sie die beiden Häften des jeweiligen Reflektors an und fixieren Sie diese fest mit der Schnalle.

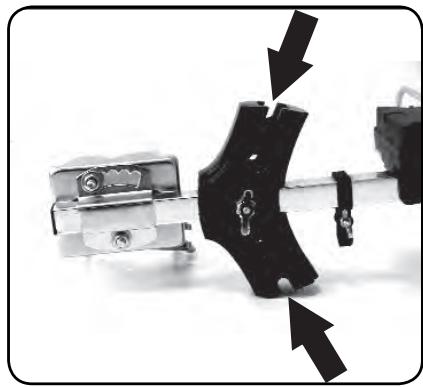

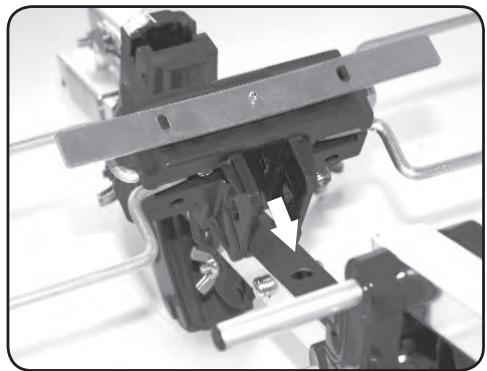

1. Schieben Sie die Reflektoren in die Reflextor-Halterung, bis sie fest mit den Knöpfen fixiert sind.

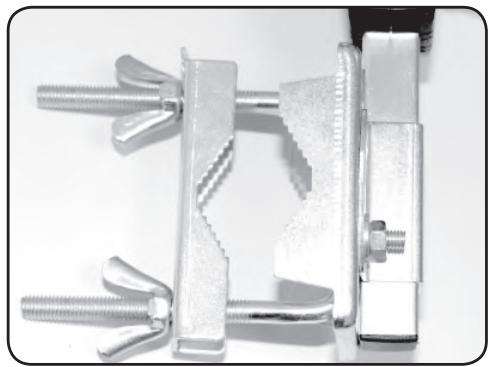

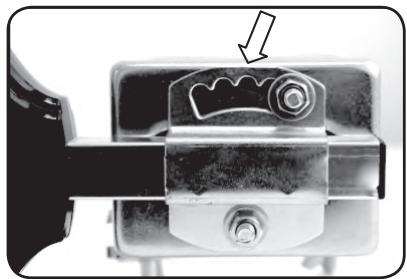

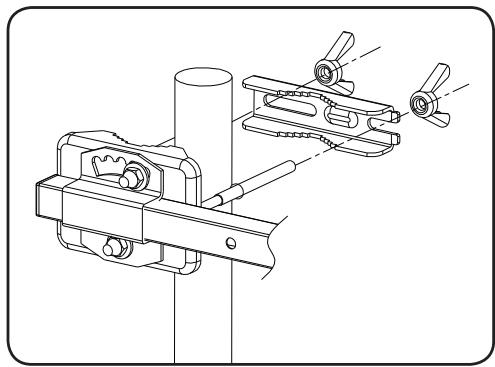

1. Positionieren Sie die Antenna auf dem Befestigungsmast (nicht mitgeliefert) undziehen Sie alles mit Hilfe der Schraubschelle und den Flugelmutternleitung fest.

1. Führn Sie das Koaxialkabel durch den Dichtungsstopfen.

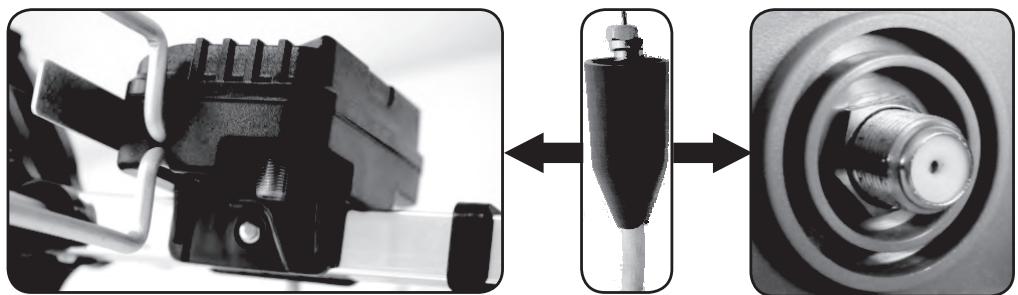

ACHTUNG

Die Öffnung muss bereits dem Antennenkabeldurchmesser entsprechen, um jedem Eindringen von Wasser zu verhindern.

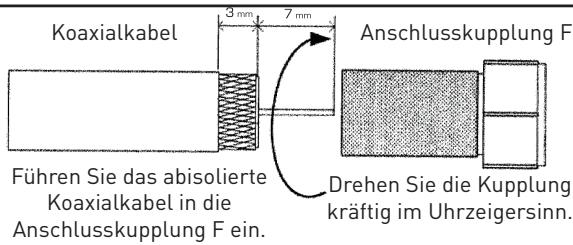

1. Montieren Sie dann die Anschlusskupplung F.

1. Schrauben Sie das Koaxialkabel auf die Antennenbuchse des Dipols. Führen Sie den Dichtungsstopfen an der dazu vorgesehenen Stelle ein, um die Buchse und die Anschlusskapplung vor der Witterung zu schützen.

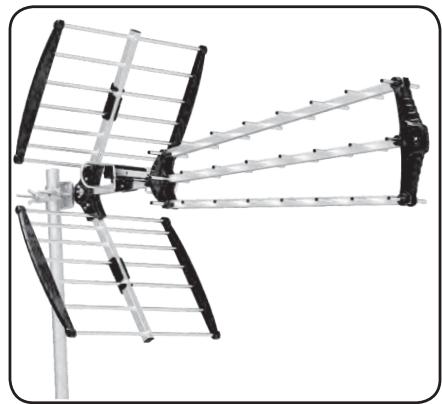

1. Drehen Sie die Antenne in die Richtung des nachstgelegen den Senders. Verwenden Sie die Antennen der Nachbarhäuser als Anhaltspunkt.

Zur Optimierung des Empfangs bei natürlichen (Berg, Wald...) oder künstlichen (Gebäude) Hindernissen wahlen Sie eine der vier Höheneinstellungen. Sobald Sie ein perfektes Bild empfangen,ziehen Sie die Muttern gut fest.

1. Befestigen Sie das Koaxialkabel mit Hilfe von Isolierband oder PVC-Kabelkanänen am Mast.

Entsorgung Ihres alten Geräts

GETRENNTE ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN

ALTGERÄTEN

Dieses Gerätträgt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, das es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern dem örtlichen Abfallsortierstelle zugeführrt werden muss. Abfallverwertungträgt zum Umweltschutz bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EU

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regel entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher scarf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung

mit dem Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer muss das Geräte einer ortlichen Abfall- Sortierstelle zum Recycling oder Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.

CONDITION DE GARANTIE

FR

Für diesen Produkt wird ab dem Verkaufsdatum* eine Garantie von 1 Jahr für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.

Importe par / Geimposteerd door / Importiert durch ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL

www.electrodepot.fr

Dieses Produkt wird von der Gesellschaft ELECTRO DEPOT auf den Markt gebracht, welche die Übereinstimmung des Produkts mit den geltenden Anforderungen garantiert.

Made in China
