E45 - Buitenantenne EDENWOOD - Gratis gebruiksaanwijzing en handleiding

Producttype	Buitenantenne UHF
Merk	EDENWOOD
Model	E45
Frequentieband	470 - 790 MHz
Maximale versterking	10 - 14,5 dB
Openingshoek bij -3 dB	H38° V52°
Connector	Vrouwelijk (F) 75 Ohm
Polarisatie	Horizontaal
Afmetingen (L x H x D)	54 x 69 x 106 cm
Gewicht	1,73 kg
Inhoud van de verpakking	4 reflectorhelften, 1 dipool, 1 afdichtdop, 1 handleiding
Voeding	Passief (niet versterkt)
Installatie	Op mast (niet meegeleverd), montage van reflectoren en dipool, oriënteren naar de zender
Onderhoud en reiniging	Reinig met een zachte, droge doek. Controleer de afdichting van de aansluitingen.
Veiligheid	Stevig bevestigen op de mast. Voorkom vallen tijdens installatie.
Reserveonderdelen en repareerbaarheid	Reflectoren, dipool en afdichtdop verkrijgbaar als reserveonderdelen.
Garantie	1 jaar vanaf aankoopdatum
Algemene informatie	Product gedistribueerd door ELECTRO DEPOT. Voldoet aan de WEEE-richtlijn.

Veelgestelde vragen - E45 EDENWOOD

Hoe monteer ik de E45-antenne?

Vouw de twee armen uit tot ze vergrendelen, steek vervolgens de dipool in tot deze klikt. Verbind de reflectorhelften en vergrendel met de lus. Duw ten slotte de reflectoren in de houder tot ze stevig vastzitten.

Hoe richt ik de antenne voor de beste ontvangst?

Draai de antenne in de richting van de dichtstbijzijnde zender. Kijk naar de antennes van naburige huizen ter oriëntatie. Gebruik de vier elevatie-instellingen om de ontvangst te optimaliseren bij obstakels.

Welke coaxkabel moet ik gebruiken?

Gebruik een coaxkabel van 75 Ohm met F-connector. Leid de kabel door de afdichtdop voordat u deze op de dipool schroeft.

Is deze antenne compatibel met DVB-T?

Ja, de E45-antenne dekt de UHF-band 470-790 MHz, geschikt voor ontvangst van DVB-T.

Kan ik deze antenne binnen installeren?

Nee, deze antenne is ontworpen voor buitengebruik. De versterking en richtwerking zijn geoptimaliseerd voor montage op een mast.

Hoe bescherm ik de aansluitingen tegen weersinvloeden?

Gebruik de meegeleverde afdichtdop. Zorg ervoor dat de opening exact overeenkomt met de diameter van de kabel om waterinfiltratie te voorkomen.

Wat is de versterking van de antenne?

De maximale versterking is 10 tot 14,5 dB, met een openingshoek van H38° V52°.

Is er een elektrische voeding nodig?

Nee, de E45-antenne is passief en heeft geen voeding nodig. Deze wordt rechtstreeks aangesloten op de televisie via een coaxkabel.

Hoe reinig ik de antenne?

Veeg de oppervlakken af met een zachte, droge doek. Controleer regelmatig de staat van de aansluitingen en de afdichtdop.

Wat te doen bij slechte ontvangst?

Controleer de oriëntatie en elevatie. Zorg ervoor dat de reflectoren goed vergrendeld zijn en dat de coaxkabel niet beschadigd is. Probeer een andere elevatie-instelling.

GEBRUIKSAANWIJZING E45 EDENWOOD

Bedankt om voor dit product van EDENWOOD gekozen te hebben.

De producten van het merk EDENWOOD worden gekozen, getest en aanbevolen door ELECTRO DEPOT en verzekeren u een eenvoudig gebruik, een betrouwbare prestatie en een onberispelijke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zich.

Welkom bij ELECTRO DEPOT.

Bezoek onsite website www.electrodepot.be

ELECTRO DEPOT

Alvorens het toestel te gebruiken

12 Inhoud van de verpakking
12 Technische eigenschappen

Installatie

13 Montage van de antennae

Praktische informatie

17 Afdanken van uw oude toestel

Inhoud van de verpakking

1 Handleiding
- 4 helften van de antennereflector
- 1 dichtheidsdop
- 1 dipool

Technische specificaties

Buitenantenne UHF
Optimale frequentieband: 470 790MHz
Maximaleversterking:10-14,5dB
- Openingshoek aan -3 dB: H38° V52°
Vrouwelijkke connector (F)uitgang 75 Ohms
- Horizontale polarisatie
- Afmetingen in cm {L x H x B}: 54 x 69 x 106
Gewicht van de antenne: 1,73 kg

Montage van de Antenne

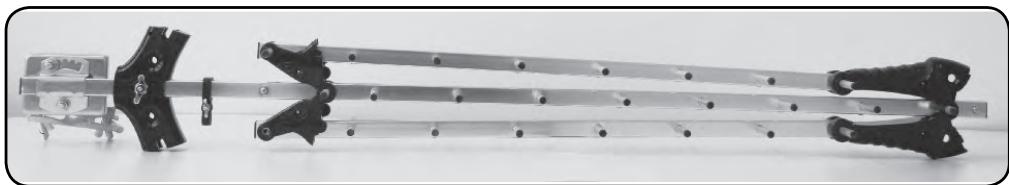

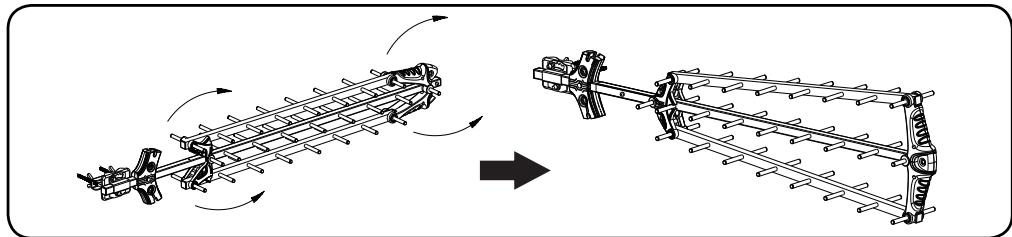

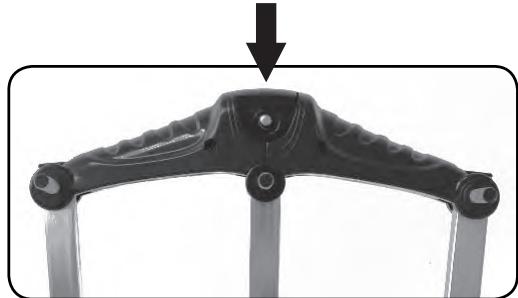

1. Plooi de twee armen open totdat ze stevig vergrendeld worden door de knop.

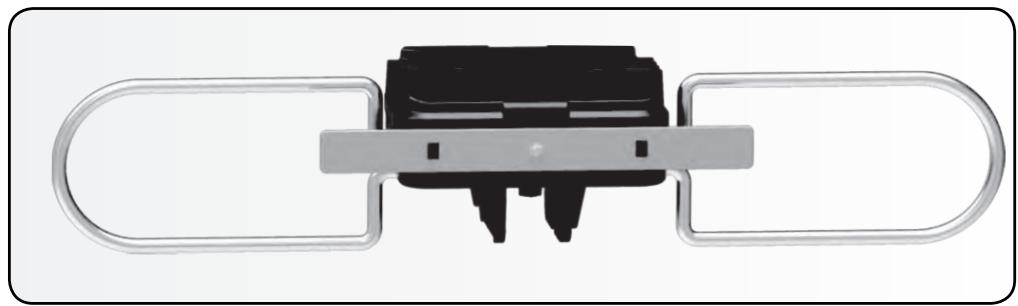

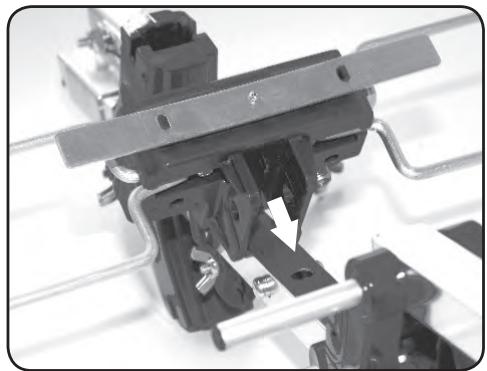

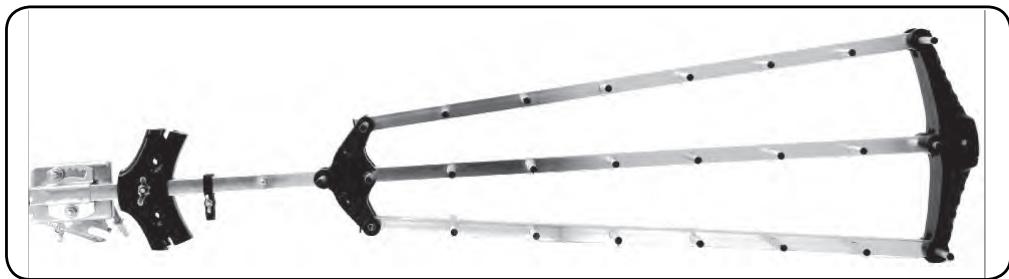

1. Plaats de dipool en druk er daarna op totdat deze stevig vergrendeld worden door de knop.

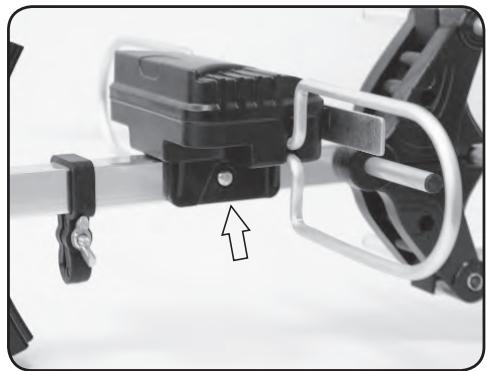

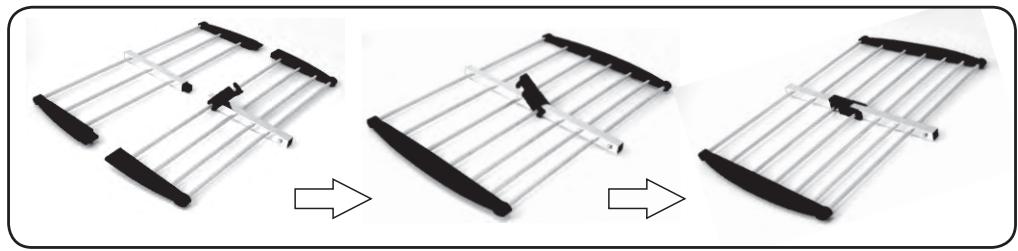

1. Sluit de twee halten van elke reflector aan en vergrendel deze stevig met de gesp.

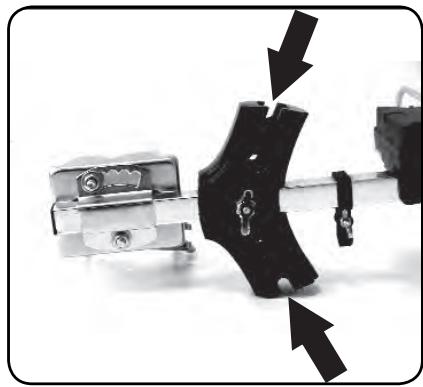

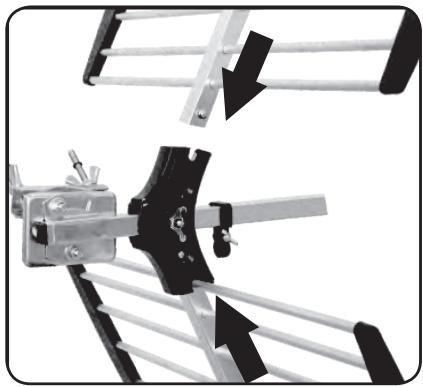

1. Druk de reflectoren in de refelectorhouser tot wonneer deze stevig vergrendeld worden door de knopen.

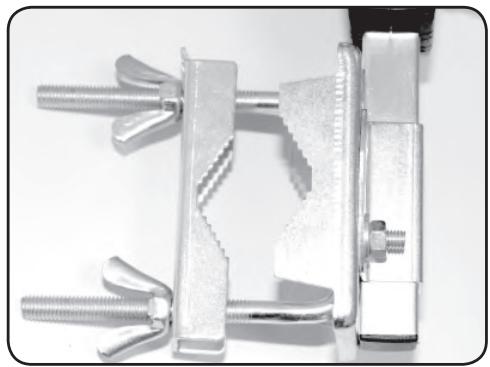

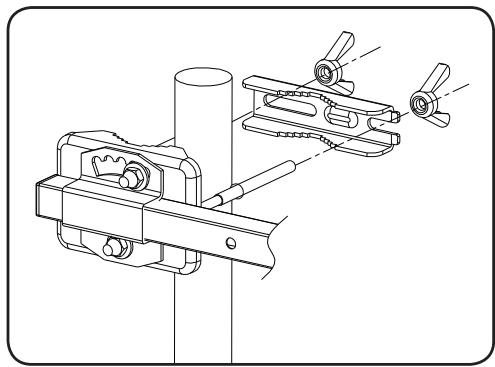

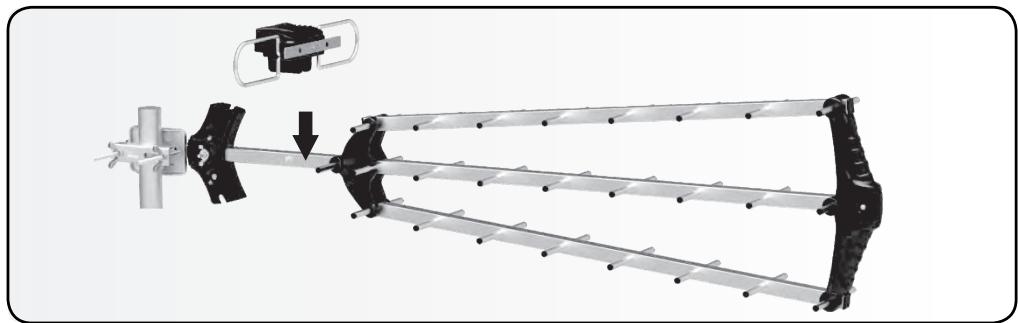

1. Plaats de antennne op de bevestigingsmast (niet meegeleverd) en schroef het geheel Lichtjes aan met behulp van de flenzen en de vleugelmoeren.

1. Plaats de coaxiale kabel door de dichtheidsdop.

OPGELET

De opening dient strikt overeente komen met de diametervan de antennekabel om dewaterinfiltraties te voorkomen.

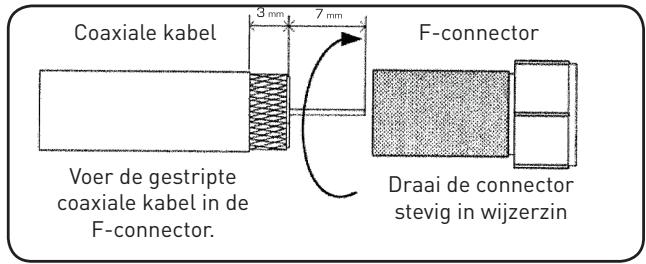

1. Ga cervolgens over tot de montage van de F-connector.

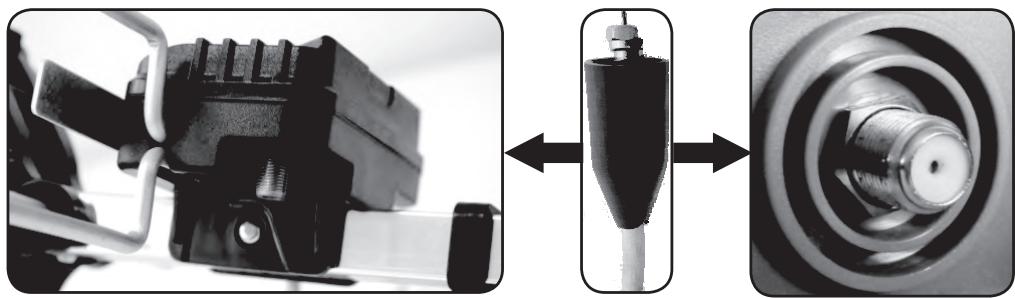

1. Schroef de coaxiale kabel op de antennene van de dipool. Plaats de dichtheidsdop op de hiertoe voorziene plaats om de stekker en de connector te beschermen gegen slechte weersomstandigheden.

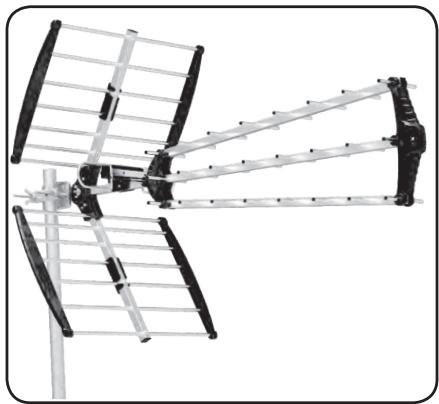

1. Draai de antennine in de richting van de dichtstbijzijnde zender. Gebruik de antennes van de huizen in de buurt als richtlijn.

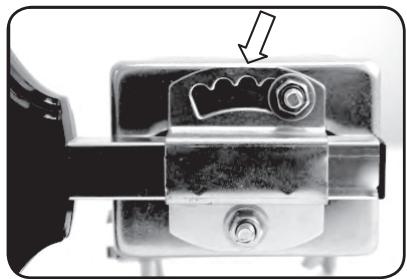

Om de ontvangst in het geval van het natuurlijk obstakel (berg, bos...) of kunstmatig obstakel (gebouw) te optimaliseren, selecteert u eén van de vier elevatie-afstellingen.

Wanner u een perfect beeld heeft, schroeft u de schroeven stevig vast.

1. Bevestig de coaxiale kabel aan de mast met kleefband of kokers in pvc.

Afdanken van uw oude machine

SELECTIEVE OPHALING VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATEN

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het Niet bij het huishoudelijkke afval gegood mag worden op het einde van zich levensduur, maar dat het�en een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanner u versleten huishoudtoestellen recycleert, levert

u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/CE

Wonneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en once gezondheid. Dit dientECHTER wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom is uw toestel voorzien van het symbol dat op het typeplaatje of op de verpakking aangebracht werden en mag het toestel in geen geval in een openbare of privévuilnisbak voor huishoudelijk afval gegood worden. De gebruiker heeft hetrecht om het toestel maar openbare inzamelpunten voor selectieve afvalverwerking te brengen zodate het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepasseningen conform de richtlijn.

Vielen Dank!

Dit product worden gegarandeerd voor eenperiode van 1aar vanaf de aankoopdatum*,voor elke storing die het gevolg is van een fabricagebout of het materiaal. Gebreken of schade door slechte installment, onjuist gebruik of abnormale slijtage van het product worden Niet gedekt door.Deze garantie.

*op vertoon van kassabon.

GARANTIEBEDINGUNGEN

DE

De lancering van dit product op de markt worden behandeld door ELECTRO DEPOT, dat de conformiteit van het product met de geldende regels verzekert.
