Producttype	Omnidirectionele buitenantenne
Merk	EDENWOOD
Model	OMNIDIRECTIONEEL
Frequentieband	VHF 47 - 230 MHz, UHF 470 - 790 MHz
Versterking	VHF 28 dB, UHF 30 dB
Max. uitgangsniveau	105 dBµV
Voeding	DC 12 V / 50 mA via netadapter of sigarettenaansteker
Impedantie	75 Ω
Ruisfactor	< 3 dB
Technologie	Meerlaags SMD-circuit voor minimale interferentie
Compatibiliteit	DVB-T, ISDB-T, DMB-T/H, ATSC, FM/DAB
Inbegrepen componenten	Antenne, voedingsblok, autolader, voedingsadapter, coaxkabel, afdichtingskap, haak
Ontwerp	Compact, elegant, glanzend witte afwerking
Gebruik	Ontvangst van digitale terrestrische televisie (DVB-T) en FM/DAB-radio
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Vermijd contact met water.
Veiligheid	Installeer buiten bereik van kinderen, uit de buurt van storingsbronnen en apparaten met hoog stroomverbruik. Stevige bevestiging vereist.
Garantie	1 jaar (op vertoon van kassabon)
Milieu	Niet bij het huishoudelijk afval gooien. Inleveren bij een inzamelpunt voor elektrische en elektronische apparaten (AEEA).

Veelgestelde vragen - OMNIDIRECTIONNELLE EDENWOOD

Hoe installeer ik de OMNIDIRECTIONELE EDENWOOD antenne?

Bevestig de antenne aan een muur of paal met behulp van de meegeleverde haak. Leid de coaxkabel door de afdichtingskap, draai vervolgens de F-connector stevig met de klok mee. Sluit de voeding aan via de netadapter of de sigarettenaansteker.

Wat moet ik doen als ik geen signaal ontvang?

Controleer of de antenne hoog is geplaatst, uit de buurt van storingsbronnen (airco's, magnetrons, enz.). Probeer de antenne te heroriënteren voor een betere ontvangst. Zorg ervoor dat de aansluitingen goed vastzitten en dat de voeding correct is.

Is deze antenne compatibel met mijn televisie?

Ja, hij is compatibel met HD-televisies en digitale terrestrische signalen (DVB-T, ISDB-T, DMB-T/H, ATSC). Hij ontvangt ook FM/DAB-radio. Controleer of uw televisie een ingebouwde DVB-T-tuner of een geschikte decoder heeft.

Welk type voeding is nodig?

De antenne werkt op gelijkstroom 12 V / 50 mA. Er worden twee opties meegeleverd: een AC/DC-netadapter voor aansluiting op een stopcontact, of een sigarettenaansteker-lader voor gebruik in de auto.

Kan ik deze antenne binnenshuis gebruiken?

Hij is ontworpen voor buitengebruik, maar kan binnenshuis worden gebruikt als hij dicht bij een raam wordt geplaatst. Voor een optimale ontvangst wordt echter aanbevolen om hem buiten op hoogte te installeren.

Hoe onderhoud ik de antenne?

Maak hem regelmatig schoon met een zachte, droge doek om stof te verwijderen. Vermijd water en chemicaliën. Zorg ervoor dat de afdichtingskap goed op zijn plaats zit om de aansluitingen te beschermen.

Wat te doen bij een storing?

Controleer eerst de aansluitingen en de voeding. Als het probleem aanhoudt, raadpleeg dan de volledige handleiding of neem contact op met de klantenservice van ELECTRO DEPOT. De garantie van één jaar dekt fabricagefouten.

Welke accessoires worden meegeleverd met de antenne?

De verpakking bevat: de antenne, een voedingsblok, een autolader, een voedingsadapter, een coaxkabel, een afdichtingskap en een bevestigingshaak.

Wat is het maximale bereik?

Het bereik hangt af van de omgeving en de afstand tot de zender. De versterking van 28 dB in VHF en 30 dB in UHF zorgt voor ontvangst binnen een typische straal van enkele tientallen kilometers bij open omstandigheden.

Hoe moet ik de antenne aan het einde van zijn levensduur afvoeren?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektrische en elektronische apparaten (AEEA) voor recycling, overeenkomstig richtlijn 2012/19/EU.

GEBRUIKSAANWIJZING OMNIDIRECTIONNELLE EDENWOOD

Bedankt om voor dit product van EDENWOOD gekozen te hebben.

ELECTRO DEPOT kiest, test en beveelt de producten van het merk EDENWOOD aan, die garant staan voor eenvoud in gebruik, betrouwbare prestaties en een onberispelijke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zijn.

Welkom bij ELECTRO DEPOT.

Bezoek onze website www.electrodepot.be

ELECTRO DEPOT

A Overzicht van het toestel	10	Beschrijving van het toestel
	10	Technische eigenschappen

B Gebruik van het toestel	11	Montage
	12	Installatie

C Praktische informatie

13

Afdanken van uw oude machine

Beschrijving van het toestel

Deze antenne werd speciaal ontworpen voor het ontvangen van digitale aardse televisie. Het is de beste oplossing om de kanalen voor digitale televisie rechtstreeks te ontvangen.

	1	2	3	4	5	6	7
1	Antenne			5	Afdichtingsdop
2	Voeding			6	Kabel
3	Lader voor de wagen			7	Haak
4	Voedingsadapter

Technische specificaties

Frequentieband	VHF 47 - 230 MHz, UHF 470 - 790 MHz
Ontvangstbereik	FM/VHF/UHF
Versterking	VHF 28 dB, UHF 30 dB
Maximum uitgangsniveau	105 dBμV
Voeding	via een AC/DC-adapter (CC 12 V/50mA) of een sigarettenaansteker
Impedantie	75Ω
Ruisfactor	< 3 dB

• SMD-Circuittechnologie

- Verschillende lagen voor minimuminterferentie

- Hoge winst en versterker met weinig ruis

- Perfecte ontvangst van digitale signalen, Freeview en analoge televisie

- Compact ontwerp, witte, moderne glanzende afwerking

- Compatibel met HD-televisietoestellen voorzien van diverse digitale aardse signalen (DVB-T, ISDB-T, DMB-T/H, ATSC) en FM/DAB-radio's

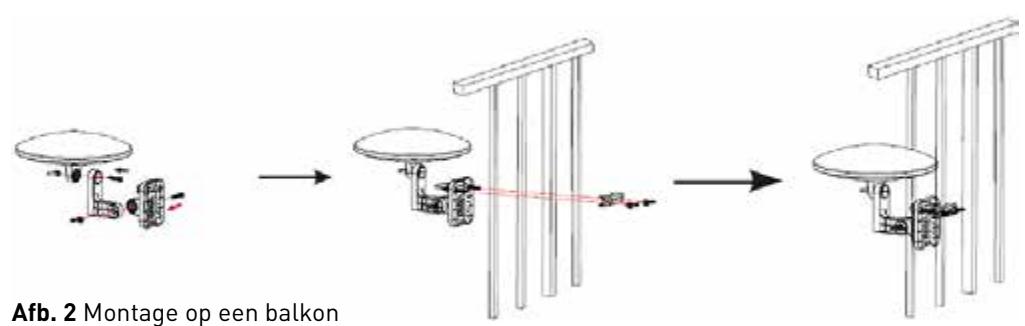

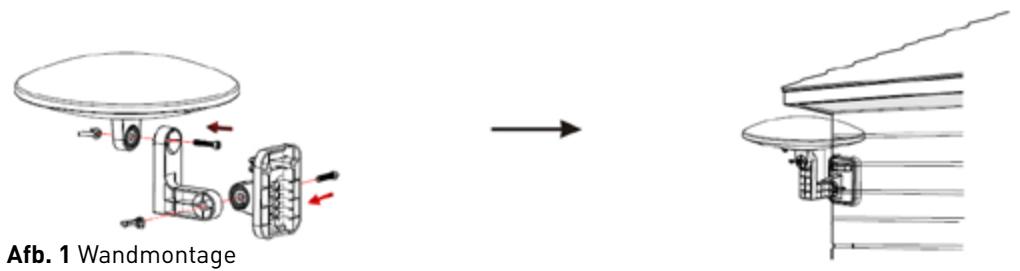

Montage

Voer de coaxiale kabel door de afdichtingsdop. Draai de connector stevig in wijzerzin.

Voeding via een oplader voor in de wagen

Voeding via een AC/DC-adapter

OPMERKINGEN

Controleer volgende punten voor een betere ontvangst:

1. Plaats de antenne weg van storende bronnen.
   Houd de antenne uit de buurt van toestellen met een hoog verbruik, zoals airconditionning toestellen, liften, haardrogers, magnetrons.
2. Plaats de antenne zo hoog mogelijk.
   Bij digitale aardse ontvangst gaat het signaal tijdelijk verloren wanneer er storingen bestaan tussen de antenne en de transmissietoren.
   Plaats de antenne bijgevolg zo hoog mogelijk om deze storingen te verminderen.
3. Wanneer u geen zuiver beeld krijgt, plaats de antenne dan anders om een betere ontvangst te verkrijgen.

Afdanken van uw oude toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het niet bij het huishoudelijke afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. De opwaardering van afval vormt een belangrijke bijdrage

tot de bescherming van het milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven wordt door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar openbare inzamelpunten voor selectieve afvalverwerking te brengen zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.

Vielen Dank!

Dit product wordt gegarandeerd voor een periode van 1 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.

GARANTIEBEDINGUNGEN

DE

Het op de markt brengen van dit product wordt behandeld door ELECTRO DEPOT, dat de conformiteit van het product met de geldende regels verzekert.
