GEBRUIKSAANWIJZING E20 EDENWOOD
Bedankt om voor dit product van EDENWOOD gekozen te hebben.
ELECTRO DEPOT kiest, test en beveelt de producten van het merk EDENWOOD aan, die garant staan voor eenvoud in gebruik, betrouwbare prestaties en een onberispelijke kwaliteit.
Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zich.
Welkom bij ELECTRO DEPOT.
Bezoek once website www.electrodepot.be
ELECTRO DEPOT
Overzicht van het toestel
14 Beschrijving van het toestel
14 Technische eigenschappen
Gebruik van het toestel
16 Montage-instructies
Praktische informatie
19 Afdanken van uw oude machine
Beschrijving van het toestel

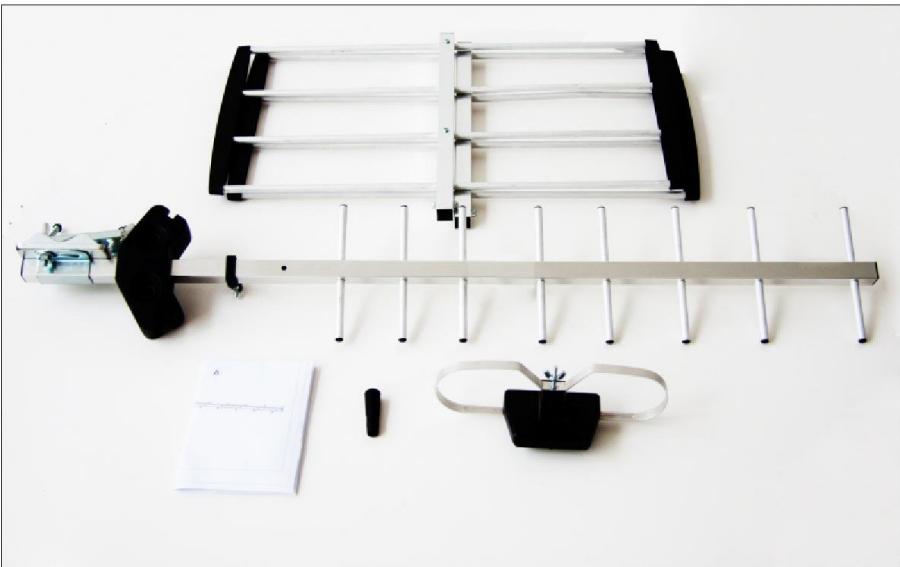

Inhoud van de verpakking:
1 handleiding
- 2 helften van de antennereflector
1 dichtheidsdop
- 1 dipoolbehuzing
Technische specificaties
Buitenantenne UHF
| Geoptimaliseerde_freqentieband | 470 ~ 790 MHz |
| Maximale versterking | 8 - 12 dB |
| Openingshoek bij - 3 dB | H36 °V45 ° |
| Aansluiting (F) | Uitgang 75 ohm |
Horizontale polarisatie
| Afmetingen in cm (L x H x B) | 105 cm x 58 cm x 52 cm |
| Gewicht van de Antenne | 0,98 kg |
Montage-instructies

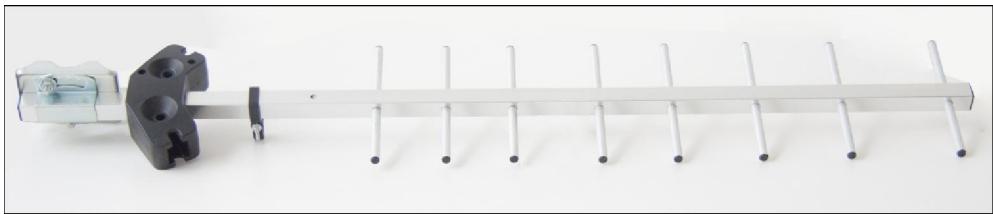

Duw de reflectorhouser aan de elementen.

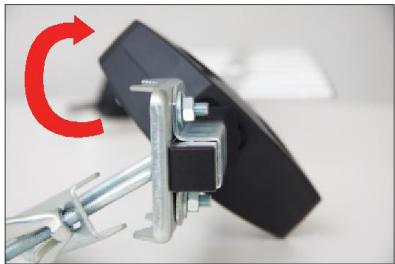

Draai de reflectorhouser en plaats deze loodrecht op de elementen.
Duw de reflectorhouser maar après in de richting van de houder en vergewis u ervan dat deze Niet meer kan draieren.

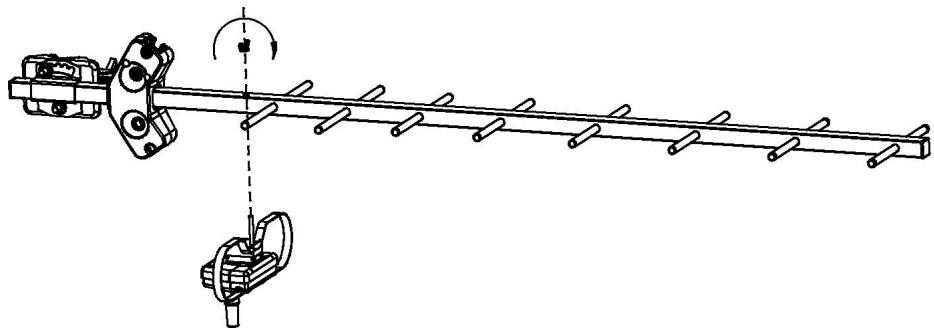

4 Installeer de dipoolbehuizing en zet deze vast met een vleugelmoer.

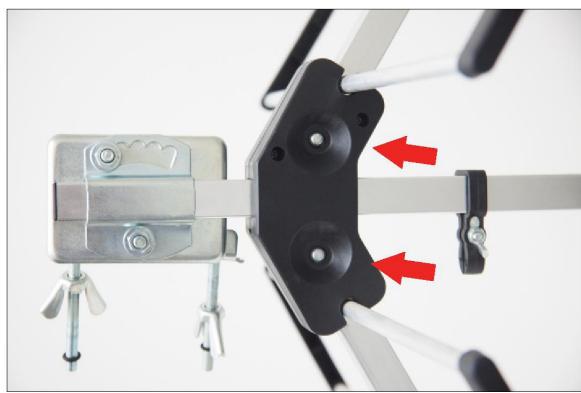

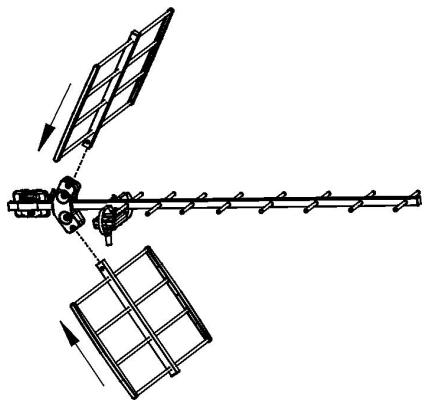

Stek de reflectoren in de passende houder en zorg ervoor dat ze stevig vastgeschroefd worden.

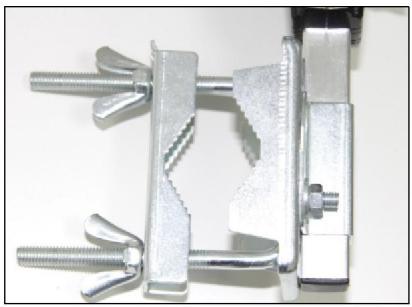

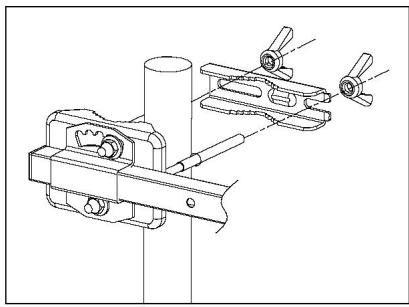

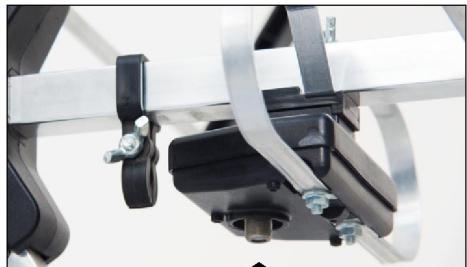

Plaats de Antenne op de bevestigingsmast (niet meegeleverd) en schroef het geheel Lichtjes aan met behulp van de flenzen en de vleugelmoeren.
Voer de coaxiale kabel door de dichtheidsdop.
De opening dient strikt overeen te komen met de diameter van de antennekabel om de waterinfiltraties te voorkomen.

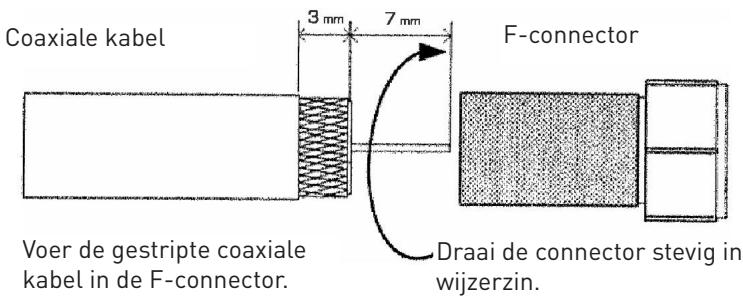

Gaervolgens over tot de montage van de F-connector.
Schroef de coaxiale kabel op de antenneneplug van de dipoolbehuzing.
Plaats de dichttheidsdop op de hiertoe voorziene plaats om de stekker en de connector te beschermen gegen slechte weersomstandigheden.

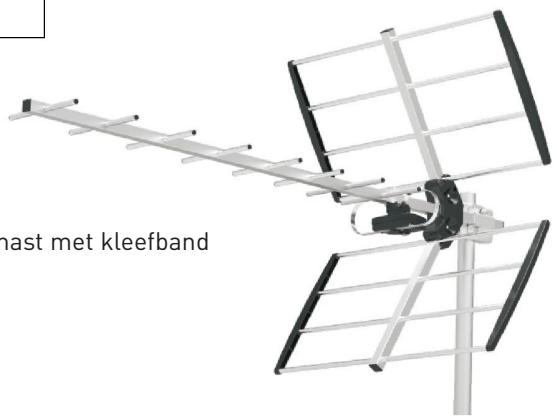

Draai de antennine in de richting van de dichtstbijzijnde zender. Gebruik de antennes van de huizen in de buurt als richtlijn.

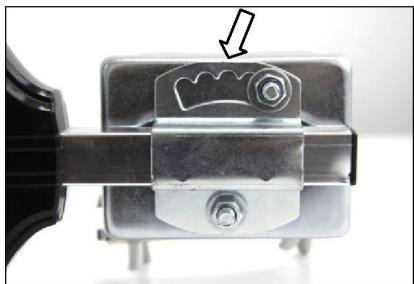

Om de ontvangst te optimaliseren in het geval van een naturuurlijk (gebergte, bos...) of kunstmatig obstakel (gebouw) kiest u een van de vier versterkingsinstellungen.
Zodra u over het perfecte beeld beschikt,
zet u de schroeven van de vleugelflens stevig vast.
1 Bevestig de coaxiale kabel aan de mast met kleefband of kokers in pvc.
Afdanken van uw oude toestel
SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL
Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het Niet bij het huishoudelijkke afval gegood mag worden op het einde van zich levensduur, maar dat het�en een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanner u versleten huishoudtoestellen recycleert, levert
u een aanzienlijke bijdrage tot de bescherming van ons milieu.
BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU
Wonneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en once gezondheid. Dit dientECHTER wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.
Daarom mag uw toestel, zoals aangegeven worden door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegood worden. De gebruiker heeft hetrecht om het toestel maar openbare inzamelpunten voor selectieve afvalverwerking te brengen zDat het toestel gerecycleeerd of opnieuw gebruikt kan worden voor toepassenen conform de richtlijn.
Vielen Dank!
Dit product worden gegarandeerd voor eenperiode van 1aar vanaf de aankoopdatum*,voor elke storing die het gevolg is van een fabricagebout of het materiaal. Gebreken of schade door slechte installment, onjuist gebruik of abnormale slijtage van het product worden Niet gedekt door deze garantie.
*op vertoon van kassabon.
GARANTIEBEDINGUNGEN
DE
Het op de markt brengen van dit product worden behandeld door ELECTRO DEPOT, dat de conformiteit van het product met de geldende regels verzekert.
