E20 - Antenne extérieure EDENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne extérieure UHF
Marque	EDENWOOD
Modèle	E20
Bande de fréquence	470 ~ 790 MHz
Gain maximum	8 - 12 dB
Angle d'ouverture à -3 dB	H36° V45°
Connecteur	Femelle (F)
Impédance	75 ohms
Polarisation	Horizontale
Dimensions (L x H x P)	105 cm x 58 cm x 52 cm
Poids	0,98 kg
Alimentation	Passive (aucune alimentation nécessaire)
Fixation	Sur mât (non fourni)
Contenu de l'emballage	2 moitiés de réflecteur, 1 boîtier dipôle, 1 capuchon d'étanchéité, 1 guide d'utilisation
Fonctions principales	Réception des signaux UHF TV avec gain élevé
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Installer sur un mât stable, éviter les lignes électriques, déconseillé par temps d'orage.
Pièces détachées et réparabilité	Contactez le service après-vente EDENWOOD.
Garantie	1 an à partir de la date d'achat (sur présentation du ticket de caisse)
Informations générales	Notice disponible en plusieurs langues. Produit distribué par ELECTRO DEPOT.

FOIRE AUX QUESTIONS - E20 EDENWOOD

Comment installer l'antenne E20 ?

Assemblez les deux moitiés du réflecteur, fixez le boîtier dipôle, insérez les réflecteurs, puis montez l'antenne sur un mât. Passez le câble coaxial à travers le capuchon d'étanchéité et vissez-le sur le connecteur F. Ajustez l'élévation et l'orientation pour une réception optimale.

Quelle est la portée de l'antenne ?

Le gain maximum est de 8 à 12 dB, ce qui permet une réception efficace des signaux UHF à une distance variable selon les conditions locales (obstacles, relief). Pour une meilleure portée, orientez l'antenne vers l'émetteur le plus proche.

Comment optimiser la réception ?

Tournez l'antenne vers l'émetteur le plus proche. Utilisez les quatre réglages d'élévation pour compenser les obstacles. Serrez fermement les écrous une fois l'image parfaite.

L'antenne est-elle compatible avec la TNT ?

Oui, elle est conçue pour la bande UHF 470-790 MHz, utilisée par la TNT. Elle convient parfaitement à la réception des chaînes numériques terrestres.

Faut-il une alimentation électrique ?

Non, l'antenne est passive et ne nécessite aucune alimentation électrique. Elle fonctionne uniquement avec le signal capté par ses éléments.

Comment protéger l'antenne des intempéries ?

Utilisez le capuchon d'étanchéité fourni pour protéger la prise et le connecteur. Assurez-vous que l'ouverture correspond exactement au diamètre du câble pour éviter les infiltrations d'eau.

Que faire si la réception est mauvaise ?

Vérifiez l'orientation et l'élévation de l'antenne. Ajustez-la en fonction des antennes voisines. Assurez-vous que le câble coaxial est correctement connecté et que le connecteur F est bien fixé.

Puis-je monter l'antenne sur un toit ?

Oui, vous pouvez la monter sur un mât fixé solidement sur le toit. Assurez-vous que le mât est stable et évitez de l'installer près de lignes électriques pour des raisons de sécurité.

Comment nettoyer l'antenne ?

Nettoyez l'antenne avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs qui pourraient endommager les matériaux.

Quelle est la durée de la garantie ?

La garantie est de 1 an à partir de la date d'achat, contre tout vice de fabrication ou de matériel, sur présentation du ticket de caisse.

MODE D'EMPLOI E20 EDENWOOD

ANTENNE EXTÉRIEURE E20

BUITENANTENNE E20

AUSSENANTENNE E20

942642-UHF 470-790 MHz

GUIDE D'UTILISATION 02

HANDLEIDING 12

Merci d'avoir besoin ce produit EDENWOOD.

Choisis, testés et recommends par ELECTRO DEPOT, les produits de la marque EDENWOOD sont synonyms d'utilisation simple, de performances fiables et de qualité irréprochable.

Grêce à cet apparéil, vous savez que chaqueutilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

Aperçu de l'appareil

4 Description de l'appareil
4 Spécifications techniques

Utilisation de l'appareil

6 Instructions d'assemblage

Informations pratiques

9 Mise au rebut de votre ancien apparéil

Description de l'appareil

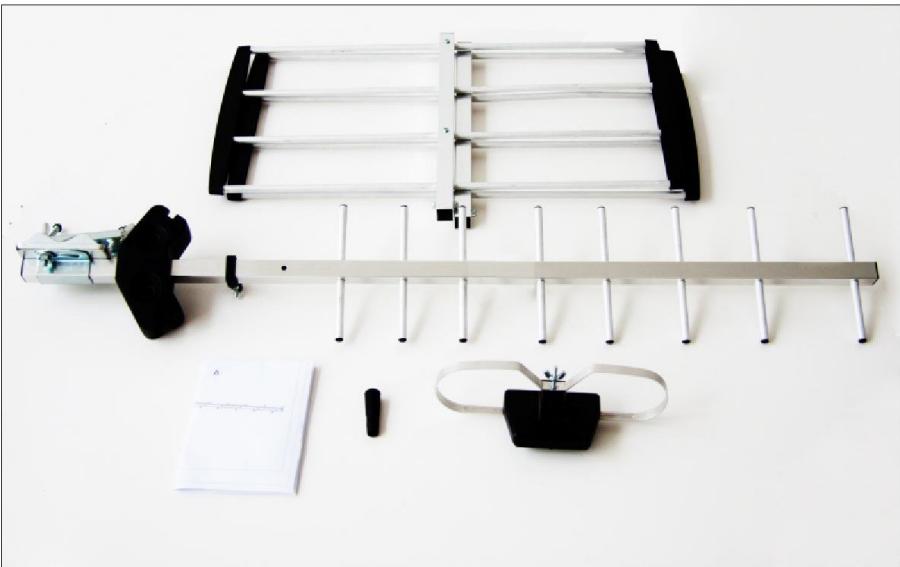

Contenu de l'emballage :

1 guide d'utilisation
- 2 moitiés de réflector d'antenne
- 1 capuchon d'étanchéité
- 1 boîtier dipôle

Antenne extérieure UHF

Bande de fréquence optimisée	470 ~ 790 MHz
Gain maximum	8 - 12 dB
Angle d'ouverture à -3 dB	H36° V45°
Connecteur femelle (F)	Sortie 75 ohms

Polarisation horizontal

Dimensions en cm (L x H x P)	105 cm x 58 cm x 52 cm
Poids de l'antenne	0,98 kg

Instructions d'assemblage

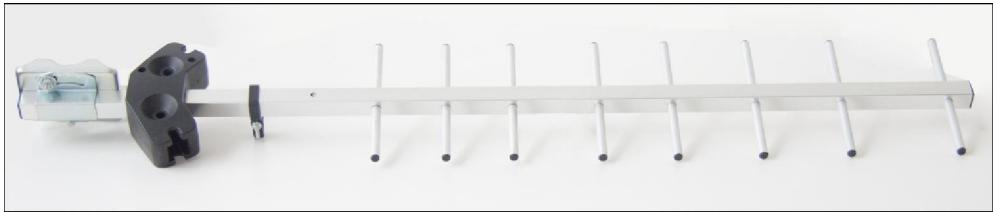

Poussez le support de reflecteur vers les éléments.

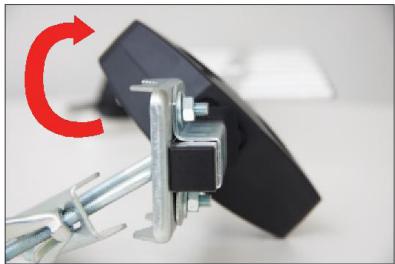

Tournez le support de reflecteur et placez-le à la verticale des éléments.

Poussez le support de reflecteur arriré vers le support, et assurez-vous qu'il ne peut plus tourner.

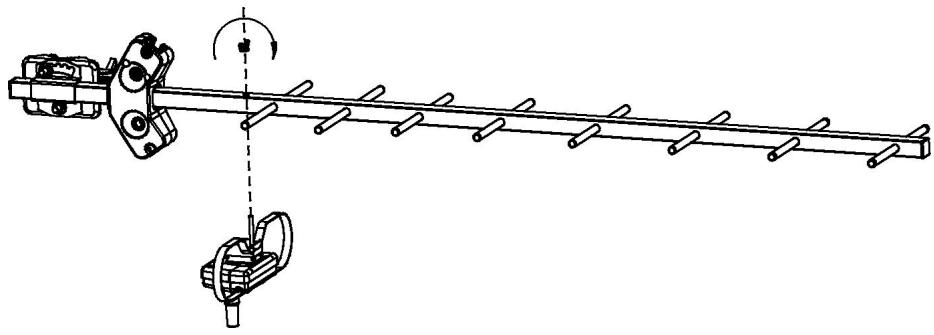

Installé le boitier dipôle et fixez-le avec l'écrou à oreilles.

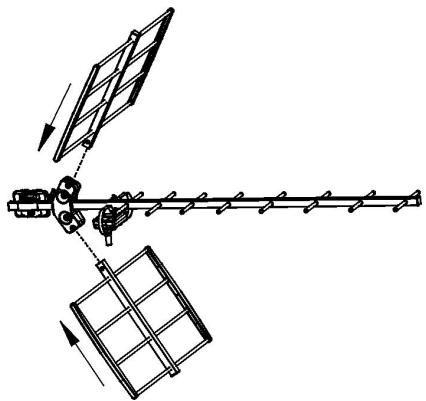

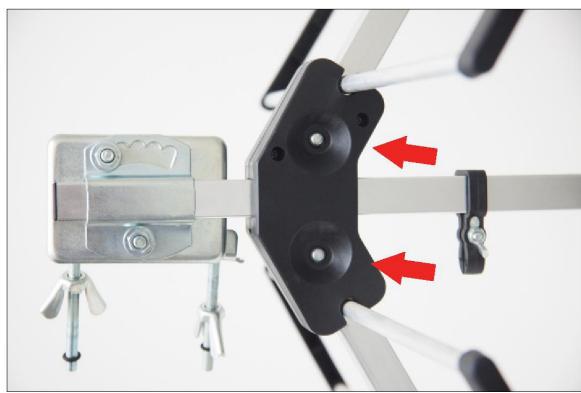

5 Insérez les reflecteurs dans les supports dédiés et assurez-vous qu'ils sont vissés fermement.

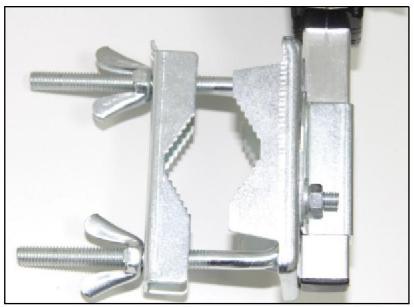

Positionnez l'antenne sur le mât de fixation (non fourni) et serrez légèrement l'ensemble à l'aide de la bride et des écrous à ailettes.

Passez le cable coaxial à travers le capuchon d'étanchéité.

L'ouverture doit correspondre exactement au diamètre du cable d'antenne, afin d'éviter les infiltrations d'eau.

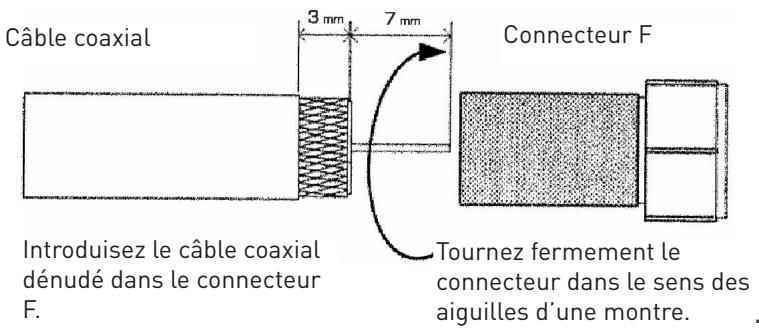

Procedez ensuite au montage du connecteur F.

9 Vissez le cable coaxial sur la prise d'antenne du boitier dipôle.

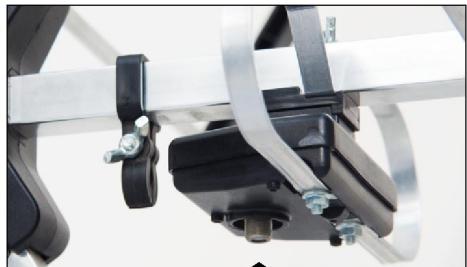

Enoncez le capuchon d'étanchéité dans l'emplacement prévu à cet effet, pour protéger la prise et le connecteur des intempéries.

Tournez l'antenne en direction de l'émetteur le plus proche. Pour vous guider, regardez les antennes des maisons voisines.

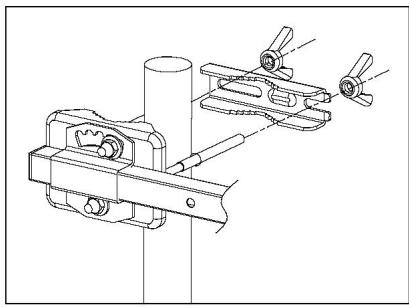

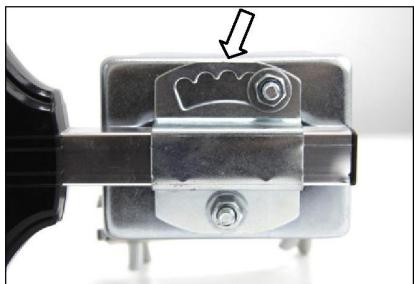

Pour optimiser la réception en cas d'obstacle naturel (montagne, forêt...) ou artificiel (immeuble), Sélectionnez l'un des quatre réglages d'élevation.

Une fois que vous aurez obtenu une image parfaite, serrez fermement les écrous de la bride à ailette.

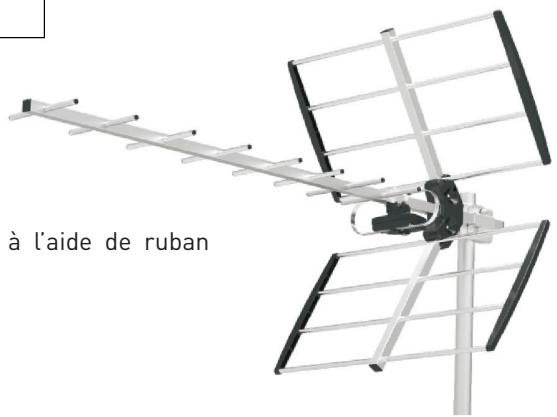

Fixez le cable coaxial sur le mât à l'aide de ruban adhésiif ou de gains en PVC.

Mise au rebut de votre ancien apparéil

COLLECTE SELECTION DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet apparéil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets menagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparèils électriques etlectroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utiliseur.

C'est pour cette raison que vous appeareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas etre jetedans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procedant à un tri sélectif des déchets pour etre recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Faites un geste eco-citoyen.
Recyclez ce produit en fin de vie

Bedankt!

Ce produit est garanti pour une période de 1 an à partir de la date d'achat*, contre toute défaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

GARANTIEVOORWAARDEN

NL

La mise sur le marché de ce produit est effectuee par ELECTRO DEPOT qui veille a la conformite du produit aux exigences applicables.
