OMNIDIRECTIONNELLE - Antenne extérieure EDENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne extérieure omnidirectionnelle
Marque	EDENWOOD
Modèle	OMNIDIRECTIONNELLE
Bande de fréquence	VHF 47 - 230 MHz, UHF 470 - 790 MHz
Gain	VHF 28 dB, UHF 30 dB
Niveau de sortie max.	105 dBµV
Alimentation	DC 12 V / 50 mA via adaptateur secteur ou chargeur allume-cigare
Impédance	75 Ω
Facteur de bruit	< 3 dB
Technologie	Circuit SMD multicouche pour minimum d'interférences
Compatibilité	DVB-T, ISDB-T, DMB-T/H, ATSC, FM/DAB
Composants inclus	Antenne, bloc d'alimentation, chargeur de voiture, adaptateur d'alimentation, câble coaxial, capuchon d'étanchéité, crochet
Conception	Compacte, élégante, finition blanche brillante
Utilisation	Réception télévision numérique terrestre (TNT) et radio FM/DAB
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter tout contact avec l'eau.
Sécurité	Installer hors de portée des enfants, à l'écart des sources d'interférence et des appareils à forte consommation. Fixation solide requise.
Garantie	1 an (sur présentation du ticket de caisse)
Environnement	Ne pas jeter avec les déchets ménagers. Déposer en point de collecte sélective (DEEE).

FOIRE AUX QUESTIONS - OMNIDIRECTIONNELLE EDENWOOD

Comment installer l'antenne OMNIDIRECTIONNELLE EDENWOOD ?

Fixez l'antenne sur un mur ou un poteau à l'aide du crochet fourni. Passez le câble coaxial dans le capuchon d'étanchéité, puis vissez fermement le connecteur F dans le sens des aiguilles d'une montre. Branchez l'alimentation via l'adaptateur secteur ou le chargeur allume-cigare.

Que faire si je ne reçois pas de signal ?

Vérifiez que l'antenne est placée en hauteur, loin des sources d'interférence (climatiseurs, micro-ondes, etc.). Essayez de réorienter l'antenne pour une meilleure réception. Assurez-vous que les connexions sont bien serrées et que l'alimentation est correcte.

Cette antenne est-elle compatible avec ma télévision ?

Oui, elle est compatible avec les téléviseurs HD et les signaux numériques terrestres (DVB-T, ISDB-T, DMB-T/H, ATSC). Elle reçoit également la radio FM/DAB. Vérifiez que votre téléviseur possède un tuner TNT intégré ou un décodeur approprié.

Quel est le type d'alimentation nécessaire ?

L'antenne fonctionne en courant continu 12 V / 50 mA. Deux options sont fournies : un adaptateur secteur CA/CC à brancher sur une prise électrique, ou un chargeur allume-cigare pour une utilisation en voiture.

Puis-je utiliser cette antenne à l'intérieur ?

Elle est conçue pour une utilisation extérieure, mais peut être utilisée à l'intérieur si placée près d'une fenêtre. Toutefois, pour une réception optimale, une installation en extérieur en hauteur est recommandée.

Comment entretenir l'antenne ?

Nettoyez-la régulièrement avec un chiffon doux et sec pour enlever la poussière. Évitez l'eau et les produits chimiques. Assurez-vous que le capuchon d'étanchéité est bien en place pour protéger les connexions.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les branchements et l'alimentation. Si le problème persiste, consultez la notice complète ou contactez le service après-vente d'ELECTRO DEPOT. La garantie d'un an couvre les vices de fabrication.

Quels accessoires sont inclus avec l'antenne ?

L'emballage contient : l'antenne, un bloc d'alimentation, un chargeur de voiture, un adaptateur d'alimentation, un câble coaxial, un capuchon d'étanchéité et un crochet de fixation.

Quelle est la portée de réception maximale ?

La portée dépend de l'environnement et de la distance par rapport à l'émetteur. Le gain de 28 dB en VHF et 30 dB en UHF permet une réception dans un rayon typique de plusieurs dizaines de kilomètres en conditions dégagées.

Comment mettre au rebut l'antenne en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Déposez-le dans un point de collecte sélective des déchets électriques et électroniques (DEEE) pour recyclage, conformément à la directive 2012/19/UE.

MODE D'EMPLOI OMNIDIRECTIONNELLE EDENWOOD

Merci d'avoir choisi ce produit EDENWOOD. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque EDENWOOD sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

A

Aperçu de l'appareil

4 Description de l'appareil
4 Spécifications techniques

B

Utilisation de l'appareil

5 Montage
6 Installation

C

Informations pratiques

7 Mise au rebut de votre ancien appareil

Description de l'appareil

Cette antenne a été spécialement conçue pour la réception de la télévision numérique terrestre.

Elle constitue la meilleure solution pour une réception directe des chaînes de télévision numériques.

	1	2	3	4	5	6	7
1	Antenne			5	Capuchon d'\'étanchéité
2	Bloc d'alimentation			6	Câble
3	Chargeur de voiture			7	Crochet
4	Adaptateur d'alimentation

Spécifications techniques

Bande de fréquence	VHF 47 - 230 MHz, UHF 470 - 790 MHz
Portée de réception	FM/VHF/UHF
Gain	VHF 28 dB, UHF 30 dB
Niveau de sortie max.	105 dBμV
Alimentation	via un adaptateur CA/CC (CC 12 V/50 mA)ou un chargeur allume-cigare
Impédance	75 Ω
Facteur de bruit	< 3 dB

- Technologie de circuit SMD

- Plusieurs couches pour un minimum d'interférences

- Gain élevé et amplificateur à faible bruit

- Excellente réception des signaux numériques, de Freeview et de la télévision analogique

- Conception compacte et élégante, dotée d'une finition blanche, brillante et moderne

- Compatible avec des téléviseurs HD dotés de divers signaux numériques terrestres (DVB-T, ISDB-T, DMB-T/H, ATSC) et des radios FM/DAB

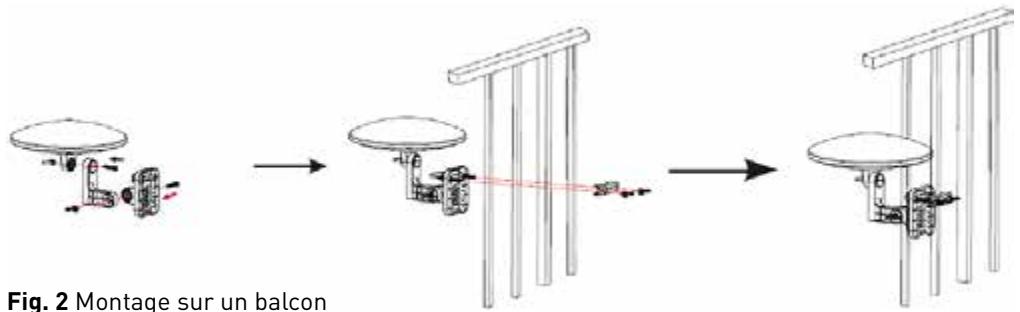

Montage

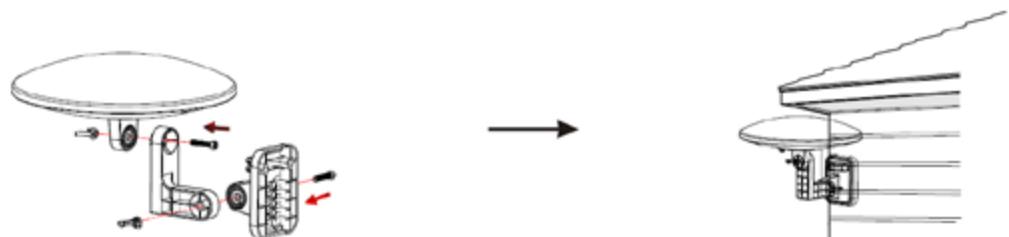

Fig. 1 Montage sur un mur

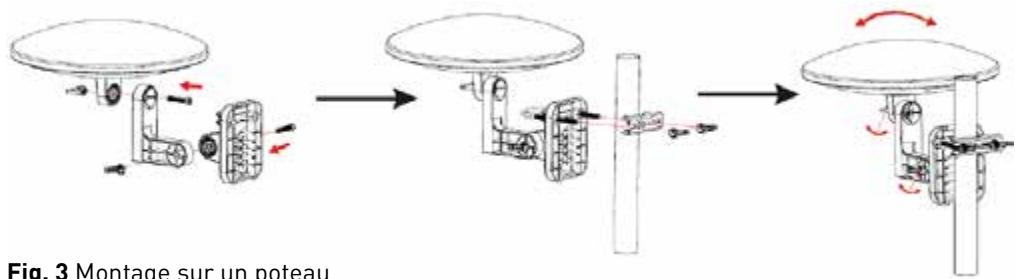

Fig. 3 Montage sur un poteau

Connecteur F
Câble coaxial
Capuchon d'étanchéité

Passez le câble coaxial dans le capuchon d'étanchéité.

Tournez fermement le connecteur dans le sens des aiguilles d'une montre.

Alimentation par un chargeur de voiture

Alimentation par un adaptateur CA/CC

REMARQUES

Pour une meilleure réception, vérifiez les conditions suivantes :

1. Placez l'antenne à l'écart des sources d'interférence.
   Éloignez l'antenne des appareils à forte consommation, tels que les climatiseurs, les ascenseurs, les sèche-cheveux, les fours à micro-ondes.
2. Installez l'antenne aussi haut que possible.
   Dans le cadre d'une réception numérique terrestre, s'il existe des interférences entre l'antenne et la tour de transmission, le signal sera temporairement perdu.
   Par conséquent, installez l'antenne le plus haut possible afin de réduire ces interférences.
3. Si vous n'obtenez pas une image nette, positionnez l'antenne différemment pour obtenir une meilleure réception.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce produit porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets contribue à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre produit, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Bedankt!

Ce produit est garanti pour une période d'1 an à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

GARANTIEVOORWAARDEN

NL

La mise sur le marché de ce produit est opérée par ELECTRO DEPOT qui s'assure de la conformité du produit aux exigences applicables.
