BEDIENUNGSANLEITUNG ASPI-ROBOTD601 ECOVACS

Herzlichen Glückwunsch zum Kauf Ihres neuen DEEBOT von ECOVACS ROBOTICS! Wir hoffen, dass er weitere Jahre lang zu ihrer vollen Zufriedenheit arbeiten wird. Wir sind safer, dass er ihren damit halten, Ihr Zuhause sauber zuhalten, während Sie ihre wertvolle Zeit für die angenehmen Dinge im Leben nutzen.

Live Smart. Enjoy Life.

Sollten Sie mit einer Situation konfrontiert sein, die in dieser Bedienungsanleitung nicht ausreichend behandelt wird, wenden Sie sich an das Kundenservicecenter, damit sich ein Techniker mit ihrem speziellen Problem bzw. ihrer Frage befassen kann.

Weitere Informationen finden Sie auch auf der officiellen Website von ECOVACS ROBOTICS: www.ecovacs.com

Technische und/oder gestalterische Änderungen sind im Zuge der kontinuierlichen Produktverbesserung vorbehalten.

Vielen Dank, dass Sie sich für den DEEBOT entschieden haben.

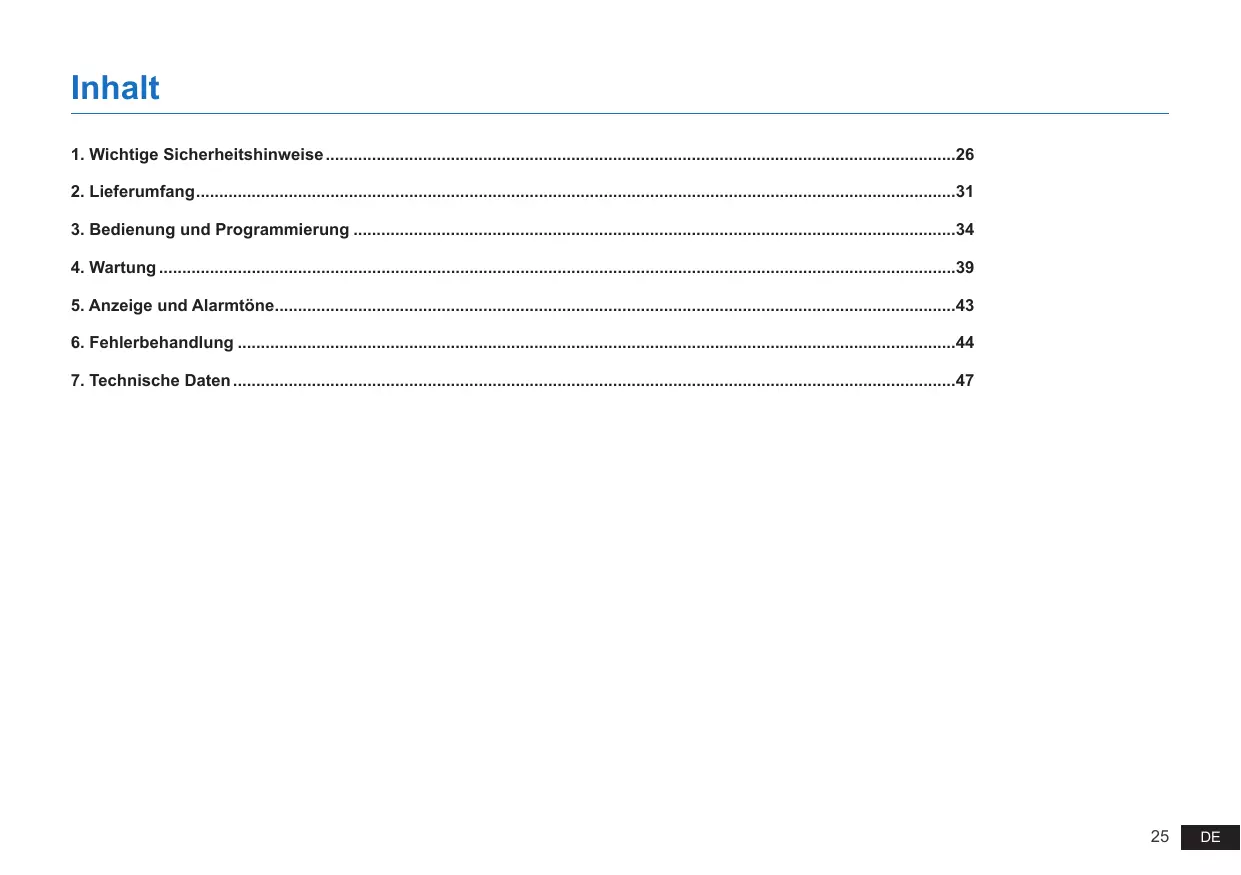

Inhalt

1. Wichtige Sicherheitshinweise 26
2. Lieferumfang 31
3. Bedienung und Programmierung 34
   4.Wartung 39
4. Anzeige und Alarmtone 43
5. Fehlerbehandlung 44
6. Technische Daten 47

1. Wichtige Sicherheitshinweise

Beim Gebrauch eines elektrischen Gerätes sind eine grundlegende Sicherheitshinweise zu beachten. Dazu gehoren auch die folgenden Hinweise:

LESEN SIE ALLE ANWEISUNGEN VOR GEBRAUCH DIESES GERÄTES. BEWAHREN SIE DIESE ANWEISUNGEN AUF.

1. Dieses Gerät ist zur Verwendung durch Kinder ab 8 Jahren oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. fehlenden Erfahrungen und Kenntnissen geeignet, sofern sie damit beaufsichtigt oder bezüglich der sicheren Handhabung des Gerätes angeleitet werden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und anwenderseiteige Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen.

2. Räumen Sie den zu reinigenden Bereich frei. Entfernen Sie Stromkabel und keine Gegenstände, in denen sich das Gerät verfangen können, vom Boden. Legen Sie Teppichfransen unter den Teppich und achten Sie daraufuf, dass Vorhänge, Tischdecken u. ä. nicht bis zum Boden herunterhängen.

3. Wenn sich im zu reinigenden Bereich Absätze in Form von Stufen oder Treppen befinden, ist das Gerät so zu bedienen, dass die Stufe erkannt wird, ohne dass das Gerät über die Kante fällt. Es kann erforderlich sein, eine physische Barrierere an der Kante anzubRINGen, um ein Herunterfallen des Gerätes zu verhindern. Stellen Sie safer, dass die physische Barriere keine Stolperfalle darstellt.

4. Verwenden Sie das Gerät nur gemäß der Beschreibung in dieser Bedienungsanleitung. Verwenden Sie nur empfohlene bzw. vom Hersteller angebotene Zubehörteile.

1. Wichtige Sicherheitshinweise

1. Stellen Sie sicher, dass ihre Netzspannung mit der auf dem Typenschild der Ladestation angegebenen Netzspannung übereinstimmt.
2. Verwenden Sie das Gerät AUSSCHLIESSLICH für INNENRAUME im Haushalt. Verwenden Sie das Gerät nicht im Freien oder für komerzielle oder industrielle Anwendungen.
3. Nicht wiederaufladbare Akkus sind verboten. Informationen zum Akku finden Sie im Abschnitt „Technische Daten".
4. Verwenden Sie das Gerät nicht ohne Staubbehälter bzw. Filter.
5. Verwenden Sie das Gerät nicht in Bereichen, in denen sich brennende Kerzen oder zerbrechliche Gegenstände befinden.
6. Verwenden Sie das Gerät nicht bei extrem—heißen bzw. kalten Umgebungstemperaturen (d. h. unterhalb von -5 °C bzw. oberhalb von 40 °C).

7. Halten Sie Haare, lose Kleidung, Finger und sonstige Körperteile von jeder Öffnung und sich bewegenden Teilen fern.

8. Verwenden Sie das Gerät nicht in Räumen, in denen Babys oder Kinder schlafen.

9. Verwenden Sie das Gerät nicht auf nassen Flächen oder auf Flächen, auf denen Wasser steht.
10. Achten Sie darauf, dass das Gerät keine größeren Gegenstände wie Steine, große Papierstückchen oder sonstige Gegenstände, die das Gerät verstopfen können, aufnimmt.
11. Verwenden Sie das Gerät nicht, um entzündliche oder brennbare Materialien wie Benzin, Drucker- oder Kopiererton aufzunehmen, und meiden Sie beim Gebrauch Bereiche, in denen diese Materialien anzutreffen sind.
12. Verwenden Sie das Gerät nicht, um Zigaretten, Streichhölzer, heiße Asche oder sonstige brennende, qualmende oder brandauslösende Gegenstände aufzunehmen.

1. Wichtige Sicherheitshinweise

1. Stecken Sie die genannten Gegenständen nicht in die Staubeinsaugöffnung. Lassen Sie das Gerät nicht mit verstopfter Einsaugöffnung arbeiten. Halten Sie die Einsaugöffnung frei von Staub, Flusen, Haaren oder sonstigen den Luftstrom behindernden Materialien.
2. nicht beschädigt wird. Ziehen oder tragen Sie das Gerät bzw. die Ladestation nicht am Stromkabel, verwenden Sie das Stromkabel nicht als Haltegriff, klemmen Sie es nicht in einer geschlossenen Tur ein, und ziehen Sie es nicht über scharfe Kanten oder Ecken. Achten Sie daraufuf, dass das Gerät nicht über das Stromkabel fahr. Halten Sie das Netzkabel von bereits Flächen fern.
3. Wenn das Stromkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahren davon ausgegeben.

4. Verwenden Sie die Ladestation nicht, wenn sie beschädigt ist.

5. Verwenden Sie das Gerät nicht, wenn das Netzkabel oder die Steckdose beschädigt sind. Verwenden Sie das Gerät nicht, wenn es nicht einwandfrei Funktioniert, wenn es heruntergefallen, beschädigt worden, im Freien gelassen worden oder mit Wasser in Berührung gekommen ist. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahr davon ausgeht.

6. Schalten Sie das Gerät vor dem Reinigen oder Warten aus (Betriebsschalter auf AUS).

7. Vor dem Reinigen oder Warten der Ladestation muss der Stecker aus der Steckdose gezogen werden.
8. Entfernen Sie vor dem Entsorgen des Gerätes den Akku. Nehmen Sie hierzu das Gerät aus der Ladestation und schalten Sie es aus (Betriebsschalter auf AUS).

1. Wichtige Sicherheitshinweise

1. Vor dem Entsorgen des Gerätes ist der Akku entsprechend den örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen.
2. Gebrauchte Akkus sind entsprechend den örtlichen Gesetzen und Vorschriften zu entsorgen.
3. Verbrennen Sie das Gerät nicht, auch wenn es stark beschädigt ist. Die Akkus können im Feuer explodieren.
4. Wenn die Ladestation für längerere Zeit nicht verwendet wird, ist sie vom Stromnetz zu trennen.
5. Verwenden Sie das Gerät immer gemäß den Anweisungen in dieser Bedienungsanleitung. ECOVACS ROBOTICS übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen.

6. Der Roboter enthalt Akkus, die nur durch geschultes Personal ausgewechselt werden dürfen. Zum Auswechseln oder Entferndes Akkus wenden Sie sichitte an den Kundendienst.

7. Wenn der Roboter längerere Zeit nicht benutzt wird, laden Sieihn zur Aufbewährung vollständig auf und schalten Sieihn aus. Trennen Sie außerdem die Ladestation vom Netz.
   32.WARNING: Verwenden Sie zum Wiederauflagen des Akkus ausschließlich das mit dem Gerät mitgelieferte abnehmbare Netzteil YJS015F-1900600G.

8. Die Fernbedienung wird mit zwei nicht wieder aufladbaren AAA-Batterien gefelfert. Um die Batterien der Fernbedienung auszutauschen, drehen Sie die Fernbedienung um und drücken auf die Abdeckung des Batteriefachs, um diese zu entfernen. Nehmen Sie die Batterien hereaus, und setzen Sie neue Batterien mit der richtigen Polzuordnung ein. Setzen Sie dann die Batteriefachabdeckung wieder auf.
9. Nicht wiederaufladbare Akkus)durfen nicht aufgeladen werden.

1. Wichtige Sicherheitshinweise

1. Verschiedene Batterietypen oder neue und gebrauchte Batterien)durfen nicht gemeinsam verwendet werden.
2. Die Batterien der Fernbedienung müssen mit der richtigen Polarität eingesetzt werden.
3. Leere Batterien müssen aus dem Gerät entfernt und sicher entsorgt werden.
4. Wird die Fernbedienung langere Zeit nicht verwendet, so sollen den Batterien herausgenommen werden.
5. Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.

Für EU-Länder

Ordnungsgemäß Entsorgung these Products

These Kennzeichnung gibt an, dass das Produkt EU-weit nicht mit dem Hausmüll entsorgt werden damit. Recyclceln Sie das Gerät verantwortungsvoll, um die nachhaltige Wiederverwendung der Materialien zu untersuten und mögliche Umwelt- oder Gesundheitsschäden durch eine unkontrollierte Abfallentsorgung zu vermeiden. Verwenden Sie zum Recyclceln Ihr's gebrauchten Gerätes entsprechende Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Handler, bei dem Sie das Gerät gekauft haben. Er kann das Produkt safer entsorgen.

2.1 Lieferumfang

Roboter

Ladestation + Netzeiladapter

(4)Seitenbürsten

Filterschwamm und Feinstaubfilter

Fernbedienung mit Batterien

Multifunktions-Reinigungswerkzeug

Bedienungsanleitung

Kurzanleitung

Hinweis: Abbildungen dieren nur als Referenz und können vom tatsächlichen Erscheinungsbild des Produkts abweichen. Produktdesign und technische Daten können ohne Vorankündigung geändert werden.

2. Lieferumfang

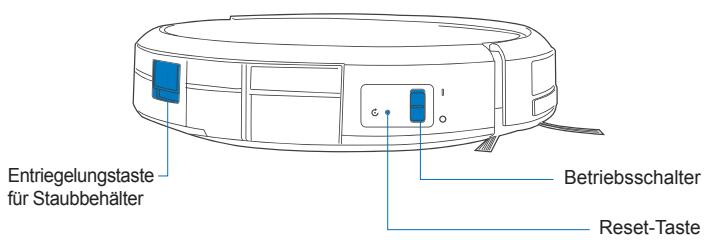

2.3 Produktzeichnung

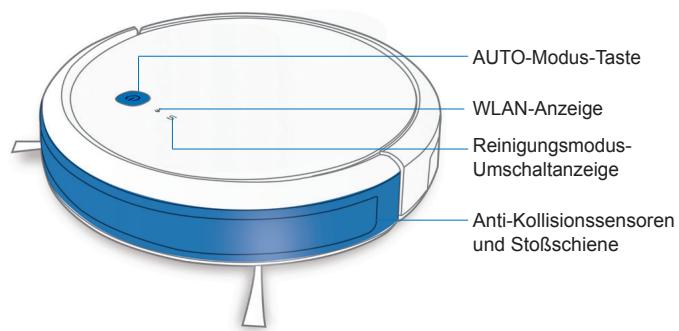

Roboter

Ansicht von unten

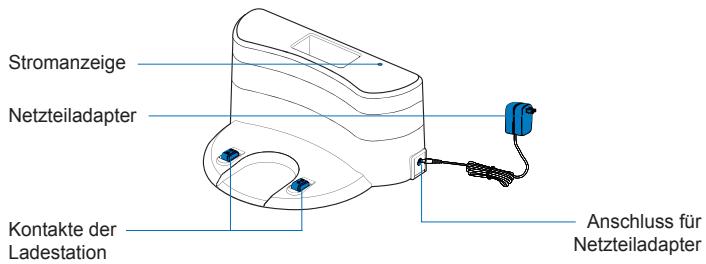

Ladestation

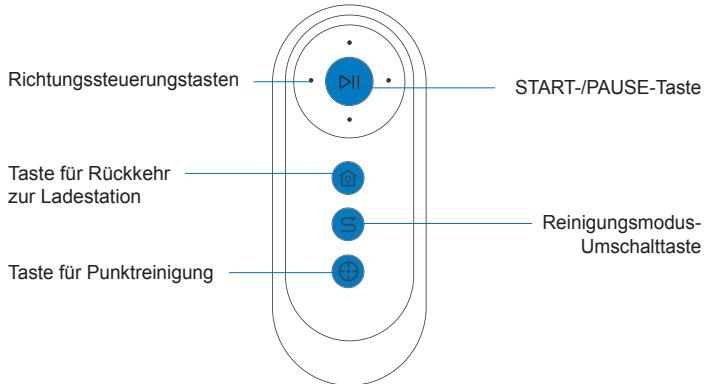

Fernbedienung

3. Bedienung und Programmierung

3.1 Vor der Reinigung

WARNING: Verwenden Sie den DEEBOT nicht auf nassen Flächen oder auf Flächen, auf denen Wasser steht.

Schlagen Sie vor dem Gebrauch des Gerätes auf einem Vorleger mit Fransen die Kanten des Vorlegers um.

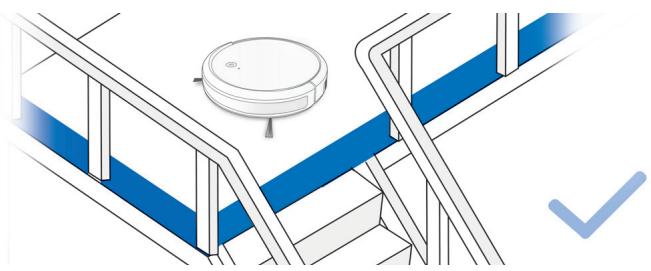

Es kann erforderlich sein, eine physische Barriere an der Kante einer Stufe anzubringen, um ein Herunterfallen des Gerätes zu verhindern.

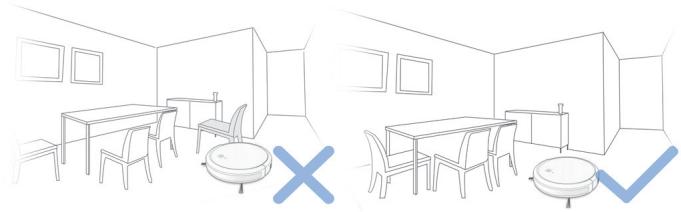

Stellen Sie Möbel wie Stühle in dem zu reinigenden Bereich an den darauf vorgesehenen Platz.

Entfernen Sie Stromkabel und keine Gegenstände, die den Roboter behindern konnten, vom Boden.

3.2 Vorbereitung

1 Einstecken des Adapters

4 Einsatzen des Geräts

Aufstellen der Ladestation

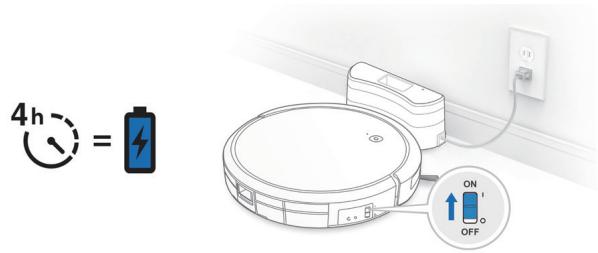

5 Aufladen des DEEBOT

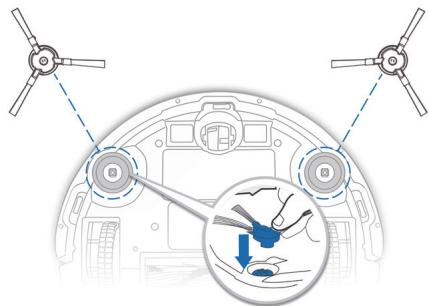

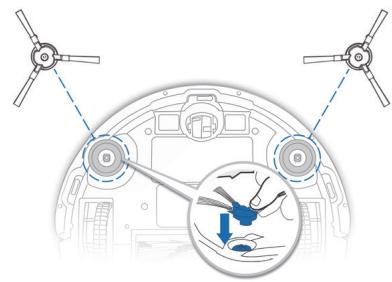

3 Einsetzen der Seitenbürsten

Hinweis: Nach Beendigung des Reinigungsvorgangs oder bei niedrigem Akkuladestand fahrtd der DEEBOT selbständig zum Aufladen die Ladestation an.

3. Bedienung und Programmierung

3.3 Wahl des Reinigungsmodus

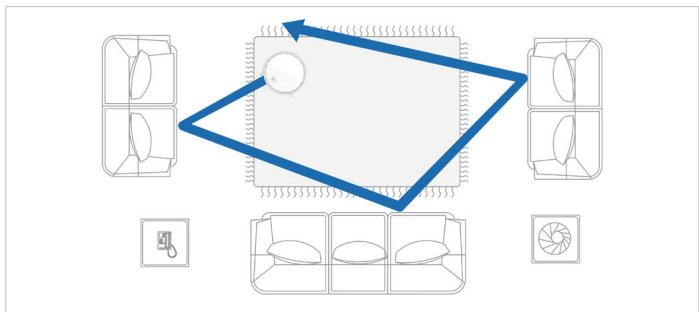

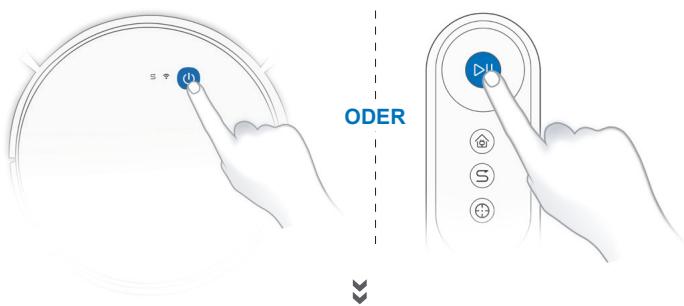

Reinigung im AUTO-Modus

Ein Zufallsreinigungsmuster (für Teppichböden optimiert) wird standardmäßig ausgewählt.

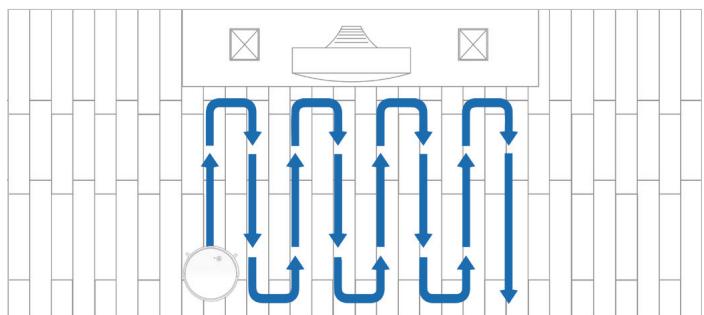

Um auf ein programmiertes Reinigungsmuster (für harte Böden optimiert) umzuschalten oder um zwischen diesen beiden Mustern umzuschalten, gehen Sie wie folgt vor:

Hinweis: Das Reinigungsmuster kann erst umgeschelt werden, wenn der DEEBOT pausiert oder aufgeladen wird. Der DEEBOT beginnnt einen neuen Reinigungsvorgang, sobald das Reinigungsmuster umgeschelt wird. S leuchtet auf, sobald das programmierte Reinigungsmuster aktiviert wird.

3. Bedienung und Programmierung

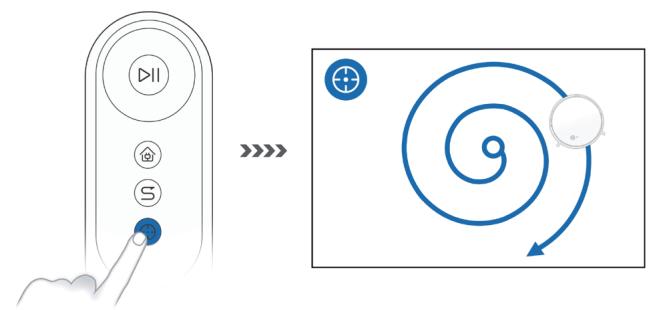

Punktreinigungsmodus (wener als 3 Minuten)

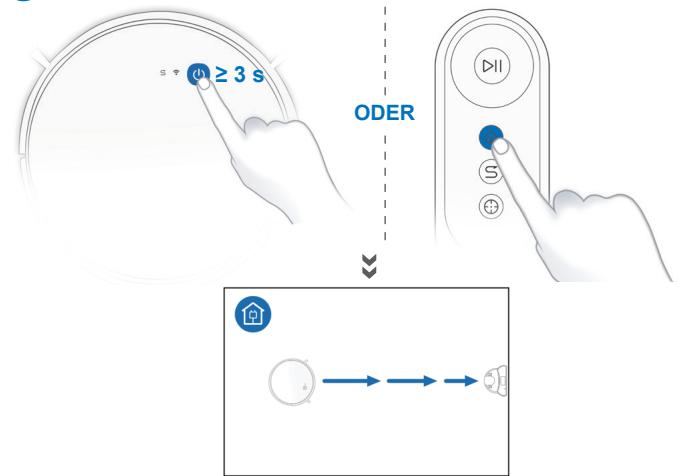

3 Rückkehr zur Ladestation

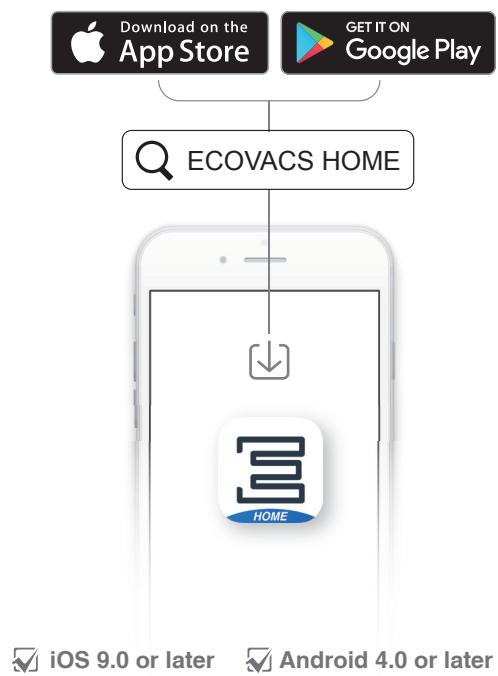

Alle oben genannten Funktionen konnen in der App aktiviert werden. Laden Sie die ECOVACS-App herunter, um auf weitere Funktionen wie Randreinigung, programmierte Reinigung und mehr zuzugreifen.

3. Bedienung und Programmierung

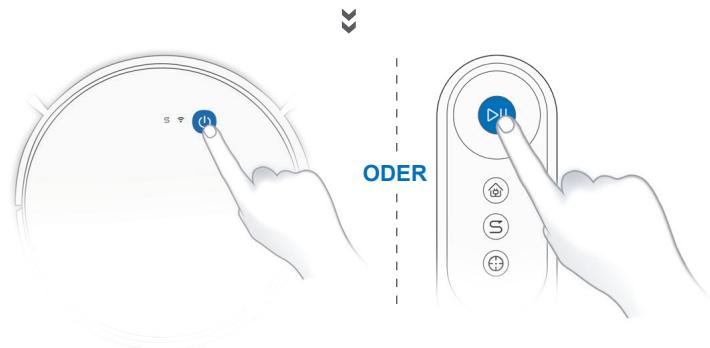

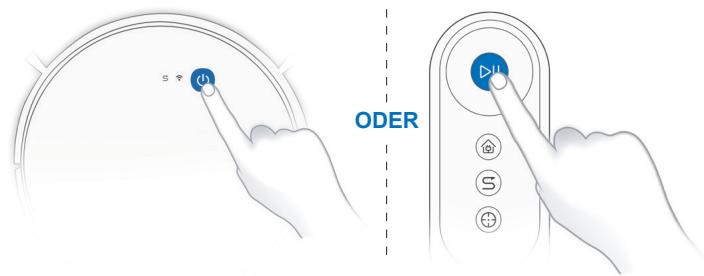

3.4 Pausieren, Beenden des Ruhemodus, Ausschalten

1 Pause

Hinweis: Das Bedienfeld des Roboters hört auf zu leuchten, wenn der Roboter mehrere Minuten pausiert. Drücken Sie die Taste AUTO-Modus am DEEBOT, um den Ruhemodus des Roboters zu beenden.

3 Ausschalten

Hinweis: Wir empfehlen, den DEEBOT eingeschaltet zu halten (Betriebsschalter EIN) undihn aufzuladen, wenn er gerade keine Reinigung durchfuhrt.

2 Beenden des Ruhemodus

Drücken Sie die AUTO-Taste am DEEBOT, um den Ruhemodus zu beenden.

Schalten Sie vor dem Durchführung von Reinigungs- und Wartungsaufgaben am DEEBOT den Roboter AUS, und trennen Sie die Ladestation vom Netz.

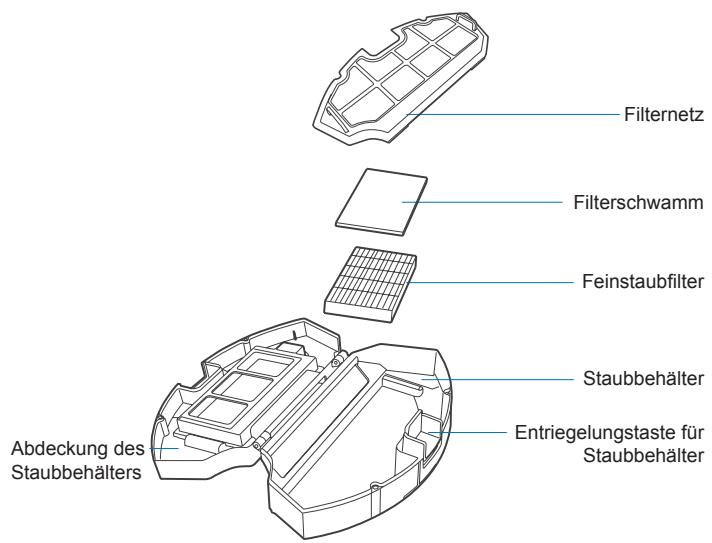

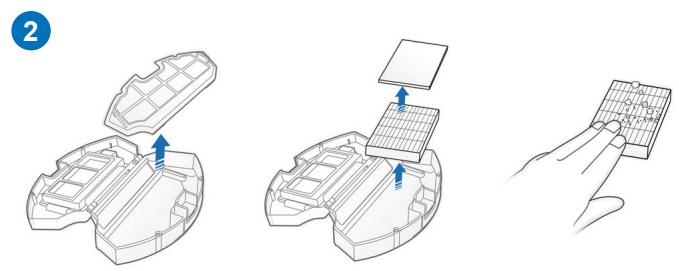

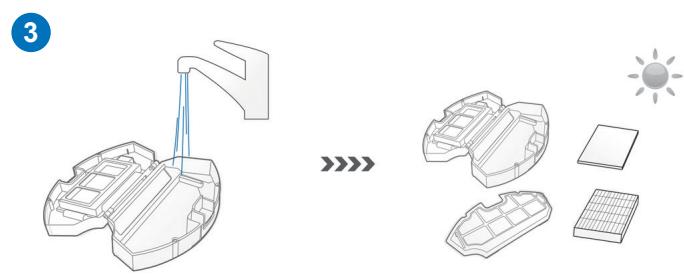

4.1 Staubbehälter und Filter Staubbehälter

4. Wartung

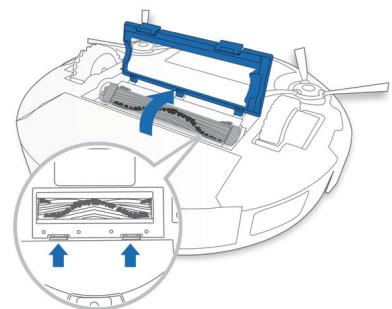

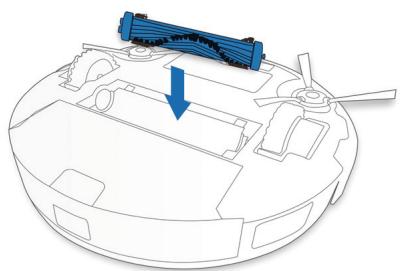

4.2 Hauptbürste und Seitenbürsten

Hinweis: Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung.itte gehen Sie vorsichtig mit thisem Werkzeug um, da es scharfe Kanten hat.

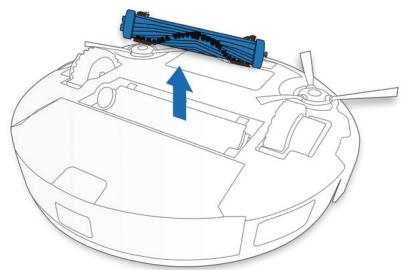

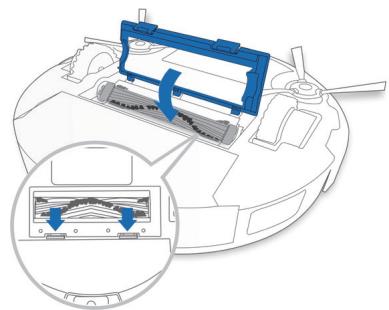

Hauptbürste

1

2

3

4

5

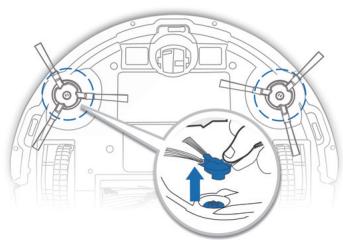

Seitenbürsten

1

2

3

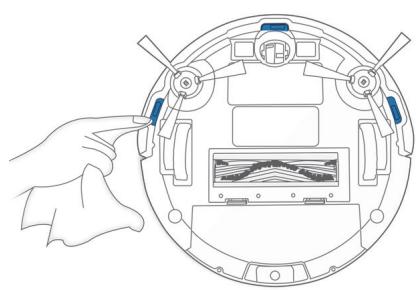

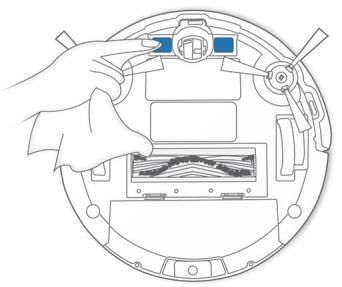

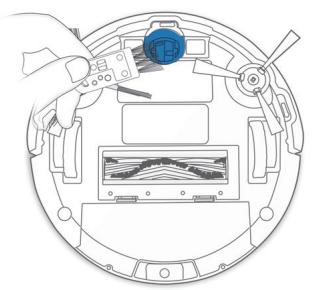

4.3 Sonstige Teile

4. Wartung

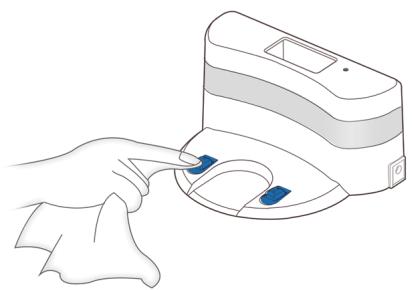

Hinweis: Schalten Sie vor der Reinigung der Ladekontakte und der Steckkontakte der Ladestation den Roboter AUS, und trennen Sie die Ladestation vom Netz.

4.4 Regelmäßige Wartung

Um die maximale Leistung des DEEBOT dauerhaft zu gewährleisten, führen Sie Wartungsaufgaben und den Austausch der Komponenten gemäß der nachfolgend angegebenen Häufigkeit aus.

Roboterkomponente	Wartungshäufigkeit	Austauschhäufigkeit
Seitenbürste	Einmal alle zwei Wochen	Alle drei bis sechs Monate
Hauptbürste	Einmal wöchentlich	Alle sechs bis zwölf Monate
Filterschwamm/Feinstaubfilter	Einmal wöchentlich	Alle drei bis sechs Monate

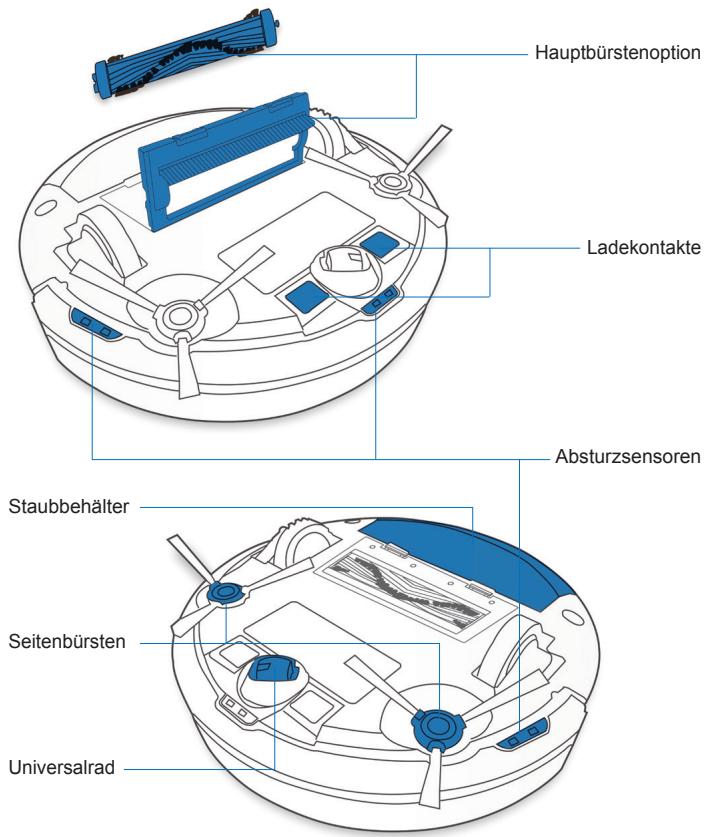

UniversalradAbsturzsensorenStoßschieneLadekontakteKontakte der Ladestation	Einmal wöchentlich	/

Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung.itte gehen Sie vorsichtig mit thisem Werkzeug um, da es scharfe Kanten hat.

Hinweis: ECOVACS stellt verschiedene Ersatz- und Zubehörteile her. Wenden Sie sich an den Kundendienst, um weitere Informationen zu Ersatzteilen zu erhalten.

Der DEEBOT weist über die Alarmanzeige und mit Alarmtönen auf aufgetretene Probleme hin. Detaillierteren Support erhalten Sie über die ECOVACS-App und online auf der Website.

Anzeige

Szenario	Anzeige
Der Roboter befindet sich im Reinigungsmodus.	Die AUTO-Modus-Taste leuchtet durchgehend WEISS.
Der Roboter wird geladen.	Die AUTO-Modus-Taste blinkt WEISS.
Der Akku des Roboters ist fast leer.	Die AUTO-Modus-Taste leuchtet durchgehend ROT.
Es liegt ein Problem vor.	Die AUTO-Modus-Taste blinkt ROT.
Das programmierte Reinigungsmuster ist aktiviert.	Die Reinigungsmodus-Umschaltanzeige leuchtet auf.

Alarme tone

Alarmton	Störung	Lösung
Ein Piepton	Die Haupt- oder Seitenbürste ist blockiert.	Reinigen Sie die Haupt- oder Seitenbürste wieihn Abschnitt 4 „Wartung“ beschreiben.
Zwei Pieptöne	Störung des Abstrurzsensors	Reinigen Sie den Abstrurzsensor mit einem Reinigungstuch.
Drei Pieptöne	Der Staubbehälter ist nicht ordnungsgemäß eingesetzt.	Stellen Sie safer, dass der Staubbehälter eingesetzt wurde. Falls er eingesetzt wurde, nehmen Sieihn Heraus, und setzen Sieihn ordnungsgemäß ein.
Kontinuierliche Pieptöne	Der Roboter hangt, oder die Antriebsräder sind blockiert.	Setzen Sie den Roboter wieder auf den Boden, oder klopfen Sie vorsichtig auf die Stoffschiene, und reinigen Sie die Antriebsräder wie in Abschnitt 4 „Wartung“ beschreiben.

6. Fehlerbehandlung

Nr.	Funktionstörung	Mögliche Ursachen	Fehlerbehebung
1	Der DEEBOT{ländt nicht.	Der DEEBOT ist nicht eingeschaltet(Betriebsschalter EIN).	Schalten Sie den DEEBOT EIN.
		Der DEEBOT ist nicht mit der Ladestationverbunden.	Stellen Sie sichere, dass die Ladekontakte des Roboters die Ladekontakte der Ladestation berühren.
		Der Akku ist vollständig entladen.	Reaktivieren Sie den Akku. Schalten Sie den DEEBOT EIN. Setzen Sie den DEEBOT manuell in die Ladestation, enthalten Sieihn nach einer Ladezeit von 3 Minuten, und wiederholen Sie diesen Vorgang dreimal. Laden Sie das Gerät anschließend normal auf.
2	Der DEEBOT kann nicht zur Ladestation zurückkehren.	Die Ladestation wurde nicht ordnungsgemäß aufgestellt.	Weitere Informationen zum ordnungsgemäßen Aufstellen der Ladestation finden Sie in Abschnitt 3.2.
3	Der DEEBOT bleibt währenddes Betriebs hängen und hält an.	Auf dem Boden liegende Gegenstände(Stromkabel, Vorhänge, Teppichfransen o. Ä.) haben sich im DEEBOT verfangen.	Der DEEBOT unternimmt mehrere Versuche, um sich zu befrien. Wenn dies nicht gelingt, entfernen Sie die Hindernisse von Hand und starten Sie das Gerät neu.
4	Der DEEBOT keht zur Ladestation darüber, bevor er den Reinigungsvorgangbeendet hat.	Bei niedrigem Akkuladestand keht der DEEBOT automatisch zur Ladestation darüber und wird Dort aufgeladen.	Dies ist normal. Keine Lösung erforderlich.
		Die Arbeitszeit schwankt je nach Oberflächenbeschaffenheit des Bodens, der Komplextätat der Raumaufteilung und dem gewährten Reinigungsmodus.	Dies ist normal. Keine Lösung erforderlich.

6. Fehlerbehandlung

Nr.	Funktionstörung	Mögliche Ursachen	Fehlerbehebung
5	Der DEEBOT reinigt zur festgelegten Zeit nicht automatisch.	Die Programmierung wurde gelöscht.	Verwenden Sie die ECOVACS-App, um den DEEBOT so zu programmieren, dass er die Reinigung zu bestimmten Uhrzeiten durchführt.
		Die fortgesetzte Reinigungsfunktion ist eingeschaltet (Betriebsschalter EIN), und der DEEBOT hat die Reinigung des festgelegten Reinigungsbereichs gerade abgeschlossen.	Dies ist normal. Keine Lösung erforderlich.
		Der DEEBOT ist ausgeschaltet (Betriebsschalter AUS).	Schalten Sie den DEEBOT EIN.
		Der Akkuladestand ist niedrig.	Lassen Sie den DEEBOT eingeschaltet (Betriebsschalter EIN) und in der Ladestation, um sicherzustellen, dass der Akku jederzeit aufgeladen ist.
		Die Einsaugöffnung des Roboters ist verstopft, und/oder an seinen Geräteileiten haben sich Verunreinigungen verfangen.	Schalten Sie den DEEBOT AUS, reinigen Sie den Staubbehälter, und drehen Sie den Roboter um. Reinigen Sie die Einsaugöffnung, Seitenbürsten und die Hauptbürste des Roboters wie in Abschnitt 4 beschrieben.
6	Der DEEBOT reinigt nicht den gesamten Bereich.	Der Reinigungsbereich wurde nicht aufgeräumt.	Entfern den Sie keine Gegenstände vom Boden, und räumen Sie den zu reinigenden Bereich auf, bevor der DEEBOT mit dem Reinigungsvorgang beginnnt.

6. Fehlerbehandlung

Nr.	Funktsstörung	Mögliche Ursachen	Fehlerbehebung
7	Der DEEBOT kann sich nicht mit dem drahtlosen Heimnetzwerk verbinden.	Fehlerhafter Benutzername oder fehlerhafteres Password für das drahtlose Heimnetzwerk eingegeben.	Geben Sie den korrekten Benutzernamen und das korrekte Password für das drahtlose Heimnetzwerk ein.
		Der DEEBOT befindet sich außerhalb der Reichweite Ihres drahtlosen Heimnetzwerk-Signals.	Vergewissern Sie sich, dass der DEEBOT sich innerhalb der Reichweite Ihres drahtlosen Heimnetzwerk-Signals befindet.
		Die Netzwerkeinrichtung hat begonnen, bevör der DEEBOT bereit war.	Schalten Sie den Betriebsschalter auf EIN. Drücken Sie die RESET-Taste 3 Sekunden lang. Sobald der DEEBOT eine Melodie abspielt und seine WLAN-Anzeige langsam blinkt, ist er bereit für die Netzwerkeinrichtung.
		Das Betriebssystem Ihres Smartphones mussactualisiert werden.	Aktualisieren Sie das Betriebssystem Ihres Smartphones. Die ECOVACS App Funktioniert mit iOS ab Version 9.0 und Android ab Version 4.0.

7. Technische Daten

Modell	DO3G.10
Betriebsspannung	14,4 V (Gleichstrom)	Nennleistung	25 W
Ladestation
Eingangsnennspannung	19 V (Gleichstrom)	Nennausgangsstrom	0,6 A
Netzteiladaptermodell	YJS015F-1900600G
Eingangsnennspannung	100-240 V (Wechselstrom)	Nenneingangsstrom	0,5 A
Ausgangsnennspannung	19 V (Gleichstrom)	Nennausgangsstrom	0,6 A
Modell mit Fernbedienung	RC1633A	Eingangsspannung	3 V (Gleichstrom)
Akku	Lithium (2600 mAh)

Hinweis: Technische Daten und Konstruktionsspezifikationen können zum Zweck der kontinuierlichen Produktverbesserung geändert werden.
