MANUALE UTENTE ASPI-ROBOTD601 ECOVACS

Congratulazioni per aver acquistato ECOVACS ROBOTICS DEEBOT! Speriamo che vi dia grande soddisfazioni per molti anni. Siamo certi che l'acquisto di quello nuovo robot vi aiuterà a tenere pulita la vostra casa e vi permetterà di aver più tempo libero per altre attività.

Vivete in maniera intelligente. Godetevi la vita.

Se dovesto imbattervi in situazioni non trattate adeguatamente in quello Manuale d'uso, contattate il nostro Centro di assistenza. Un technician rispondere alle loro domande e vi aiuterà a risolverve il problema.

Per ulteriori informazioni, visitate il site Web ufficiale di ECOVACS ROBOTICS: www.ecovacs.com

L'azienda si riserva il diritto di apportare modifiche migliorative tecniche e/o di design al prodotto.

Grazie per aver scelto DEEBOT!

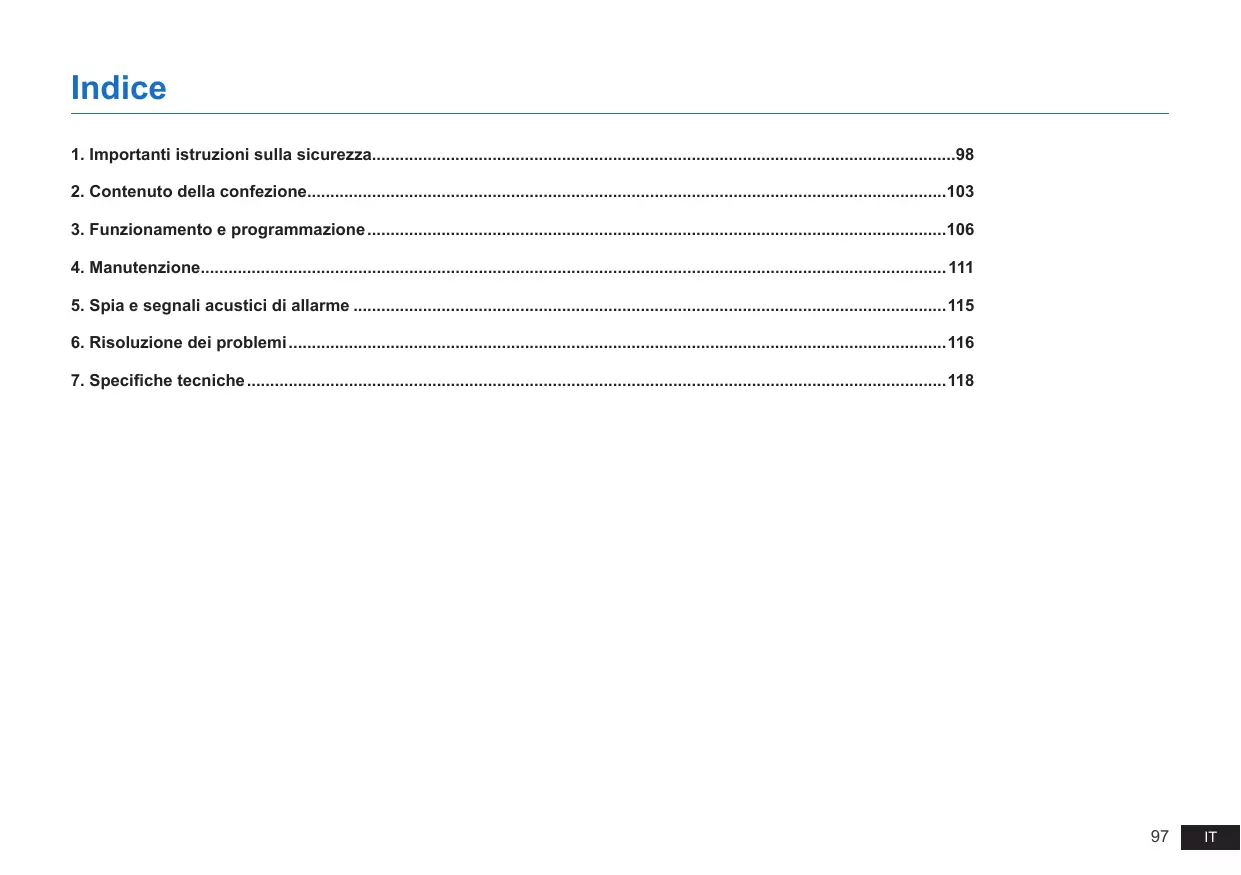

Indice

1. Importanti istruzioni sulla sicurezza 98
2. Contenuto della confezione 103
3. Funzionamento e programmazione 106
   4.Manutenzione 111
4. Spia e segnali acustici di allarme 115
5. Risoluzione dei problemi 116
6. Specifiche tecniche 118

1. Importanti istruzioni sulla sicurezza

Quando si usa un elettrodomestico, è necessario seguire delle precauzioni di base:

LEGGERE TUTTE LE ISTRUZIONI

PRIMA DI UTILIZZARE

L'APPARECCHIO.

CONSERVARE QUESTE ISTRUZIONI

1. Questo appearecchio più essere usato da bambini di almeno 8 anni e da persone con disponà fisiche, sensoriali o mentali ridotte o da personne che non ne conoscano il corretto utilizzato purché supervisionate o formate sull'uso sicuro dell'apparecchio e in grado di comprendre gli eventuali rischi correlati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini non supervisionati.

2. Sgombrare l'area da pulire. Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare l'apparecchio. Piegare le frange dei tappeti sottoagli stessi e sollevare dal pavimento oggetti come tende e tovaglie.

3. In caso di possibilità di caduta nelle area da pulire, ad esempio a causa di scalini, è necessario impostare l'apparecchio in modo che possa rilevare i gradini alla cadere. Potrebbe essere necessario posizionare delle barriere sul bordo per evitare la caduta del robot. Assicurarsi che la barriera fisica non rappresenti un rischio di inciampo per le persone.

4. Utilizzato l'apparecchio solo come previsto da quello manuale. Utilizzato solo accessori consigliati o venduti dal produttore.
5. Assicurarsi che il voltaggio dell'alimentazione corrisponda al voltaggio indicate sul dock di ricarica.
6. Solo per uso in INTERNI. Non utilizzato l'apparecchio in esterni o in ambienti commerciali o industriali.
7. Non è consentito l'utilizzo di batterie non ricaricabili. Per informazioni sulle batterie, fare riferimento alla sezione Specifiche.
8. Non utilizzato perché aver installato la cassetta di raccolta e i filtri.

1. Importanti istruzioni sulla sicurezza

1. Non utilizzato l'apparecchio in un'area con candele accese o oggetti fragili.
2. Non utilizzato in condizioni climatiche extremamente calde o fredde (sotto i 5 °C o sopra i 40 °C).
3. Tenere capelli, vestiti, dita e qualsiasi parte del corpo lontano dalle aperture e dalle parti mobili dell'apparecchio.
4. Non utilizzato l'apparecchio in una stanza in cui sta dormendo un neonato o un bambino.
5. Non utilizzato l'apparecchio su superfici bagnate o con acqua stagnante.
6. Non consentire all'apparecchio di raccogliere oggetti grandi come pietre, grossi pezzi di carta o oggetti che potrebbero ostruire l'apparecchio.

7. Non utilizzato l'apparecchio per raccogliere materiali infiammabili o combustibili come benzina, toner per stampanti o fotocopiatrici, né utilizzato in aree dove questi potrebbero essere presenti.

8. Non utilizzato l'apparecchio per raccogliere materiali incandescenti o che emettono fumo, come sigarette, fiammiferi, cenere ardente, o qualsiasi casa che potrebbe provocare un incendio.

9. Non infrilare oggetti nella presa di aspirazione. Non utilizzato l'apparecchio se la presa di aspirazione è ostruita. Mantenere la presa libera da polvere, garze, capelli, o qualsiasi casa che potrebbe ridurre il flusso d'aria.
10. Fare attentzione a non danneggiare il cavo di alimentazione. Non tirare o trascinare l'apparecchio o il dock di ricarica dal cavo di alimentazione, non utilizzato il cavo di alimentazione come maniglia, non chiudere il cavo di alimentazione in una porta e non strusciare il cavo di alimentazione su spigoli affiliati. Non far passare l'apparecchio sopra al cavo di alimentazione. Tenere il cavo di alimentazione lontano da superfici calde.

1. Importanti istruzioni sulla sicurezza

1. In caso di danneggiamento del cavo di alimentazione, sare necessario sostituirlo presso il produttore o tramite il servizio clienti per evitare rischi.
2. Se danneggiato, non utilizzato il dock di ricarica.
3. Non utilizzato l'apparecchio con prese o cavi di alimentazione danneggiati. Non utilizzato l'apparecchio o il dock di ricarica se non funziona correttamente, se è caduto, se è stato lasciato all'esterno o se è venuto in contatto con acqua. In questi casi, sare necessaria la riparazione da parte del produttore otramite il servizio clienti per evitare rischi.
4. Spagnere l'apparecchio prima di pulirlo o di effettuare operazioni di manutenzione.

5. É necessario rimuovere la spina dalla presa di corrente prima di pulire o di effettuare operazioni di manutenzione sul dock di ricarica.

6. Rimuovere l'apparecchio dal dock di ricarica e posizionare su OFF l'interruttore di accensione prima di rimuovere la batteria per lo smaltimento dell'apparecchio.

7. É necessario rimuovere e gettare la batteria secondo le leggi e le normative vigenti, prima dello smaltimento dell'apparecchio.
8. Gettare le batterie usate secondo le leggi e le normative vigenti.
9. Non incinerire l'apparecchioanche nel caso in cui sia molto danneggiato. Le batterie potrebbero esplodere e provocare un incendio.
10. Scollegare alla presa di corrente il dock di ricarica in caso di mancato utilizzato prolongato.
11. L'apparecchio dev'essere utilizzato secondo leindicazioni di questo Manuale d'uso. ECOVACS ROBOTICS non potrassesse ritenuta responsabile per eventuali danni o infortuni causati da un utilizzo inappropriato.

1. Importanti istruzioni sulla sicurezza

1. Il robot contiene batterie sostituibili solo da personne competenti. Per sostuire o rimuovere la batteria, contattare l'assistenza clienti.
2. Se il robot non verrà utilizzato per lungo tempo, ricaricarlo completeness, spegnerlo e scollegare il dock di ricarica.
   32.AVVISO: ai fini della ricarica della batteria, utilizzare solo l'unità di alimentazione rimovabile YJS015F-1900600G fornita con questo appearecchio.
3. Il telecomando viene fornito con due batterie AAA non ricaricabili. Per sostituire la batteria del telecomando, capovolgere il telecomando, premere e rimuovere il coperchio del vano delle batterie. Rimuovere le batterie e inserire le nuove batterie con la polarità corretta. Rimontare il coperchio del vano delle batterie.

4. Le batterie non ricaricabili non possono essere ricaricate.

5. Non è possibile utilizzato simultaneamente batterie nuove e vecchie.

6. Le batterie del telecomando devono essere inserite correttamente secondo leindicazioni della polarità.
7. Le batterie esaurite devono essere rimoso. dall'apparecchio e smaltite in modo sicuro.
8. Se il telecomando rimane inutilizzato per un periodo di tempo prolongato, rimuovere le batterie.
9. I terminali dell'alimentazione non devono essere in corto circuito.

1. Importanti istruzioni sulla sicurezza

Per i paesi dell'Unione europea

Istruzioni per il corretto smaltimento del prodotto

Questo significato indica che il prodotto non dovrebbe essere smaltito insieme ad altri rifiuti domestici in tutte l'Unione europea. Per evitare danni all'ambiente o alla salute provocati da uno smaltimento di rifiuti non controllato, riciclare in maniera responsable per promuovere il riutilizzo sostinibile delle risorse materiali. Per riciclare l'apparecchio usato, usare i servizi di ritiro e raccolta o contattare il rivenditore dove è stato acquistato il prodotto, che sare in grado di smaltirlo correttamente.

2.1 Contenuto della confezione

Robot

Dock di ricarica + adattatore di alimentazione

(4) Spazzole laterali

Filtro di spugna e filtrato ad alta efficienza

Telecomando con batterie

Strumento di pulizia multi-funzione

Manuale d'uso

Guida di avvio rapido

Note: le figure e le illustrazioni sono solo per riferimento e potrebbero differire dal reale aspetto del prodotto. Il design e le specifiche del prodotto sono soggetti a modifiche alla preavviso.

2. Contenuto della confezione

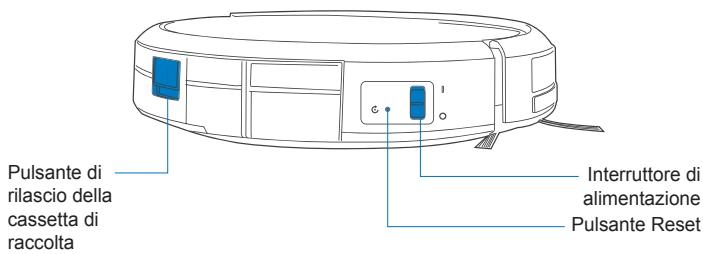

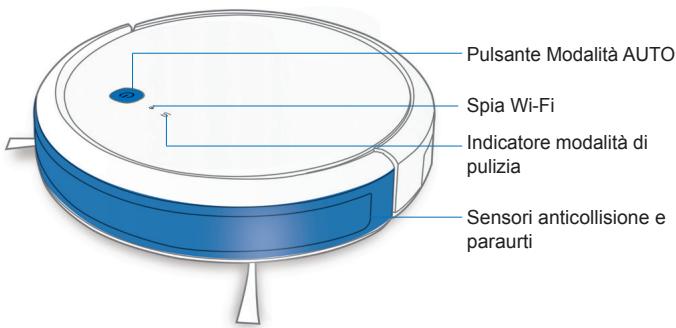

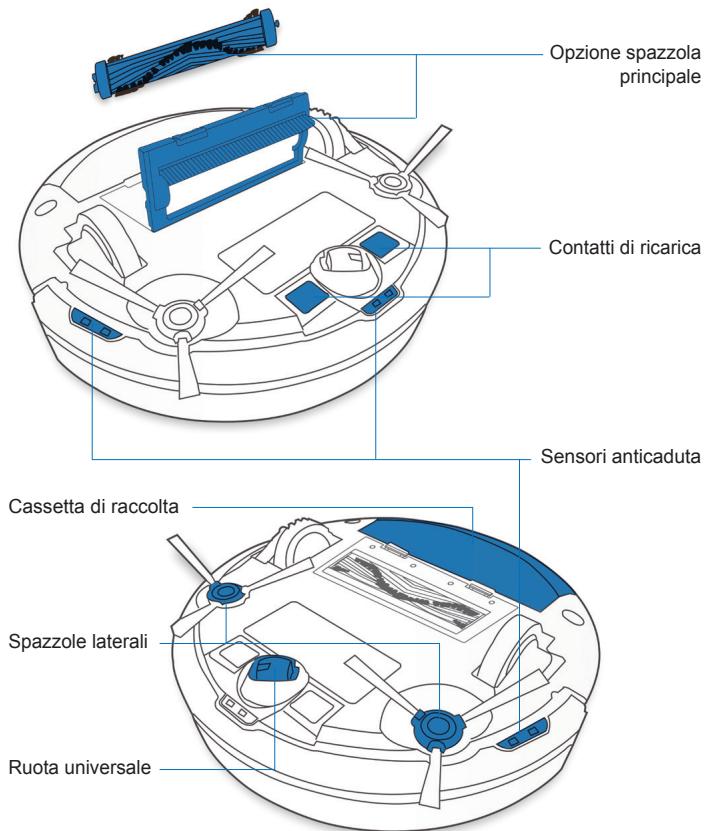

2.3 Diagramma del prodotto

Robot

Vista inferiore

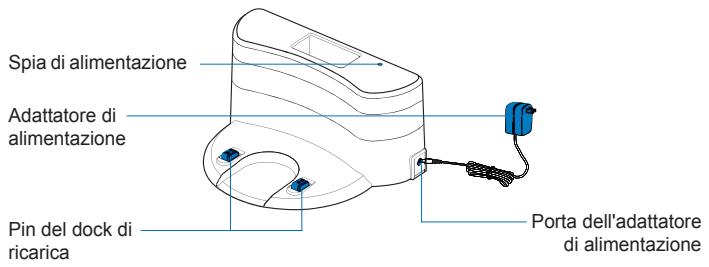

Dock di ricarica

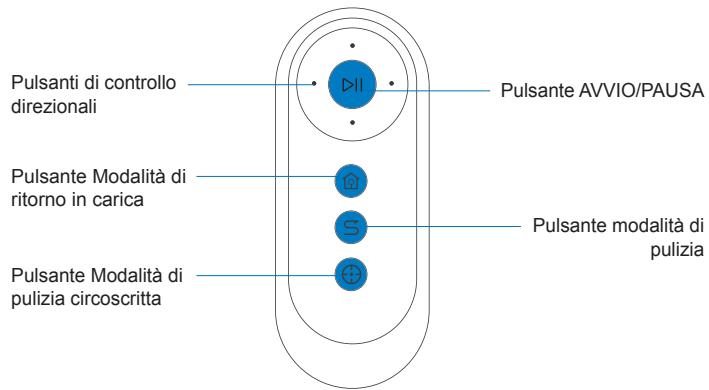

Telecomando

3. Funzionamento e programmazione

3.1 Note prima della pulizia

AVVISO: non utilizzato DEEBOT su superfici bagnate o con acqua stagnante.

Ripiegare i bordi dei tappeti con nappe prima di utilizzare il prodotto in loro prossimità.

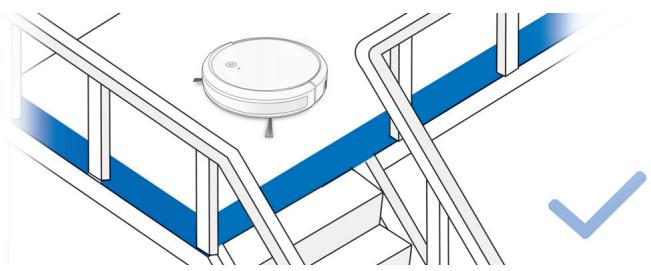

Potrebbe essere necessario posizionare delle barriere sul bordo del dislivello per evitare la caduta del robot.

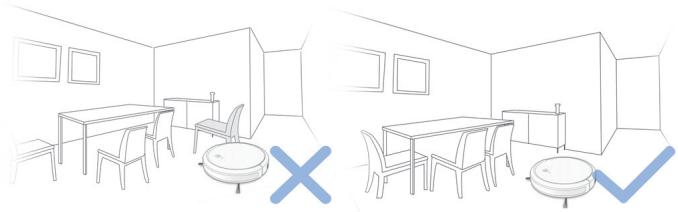

Mettere gli arredi, come le sedie, al loro posto prima di pulire la zona desiderata.

Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare il robot.

3. Funzionamento e programmazione

3.2 Preparazione

1 Collegamento dell'adattatore

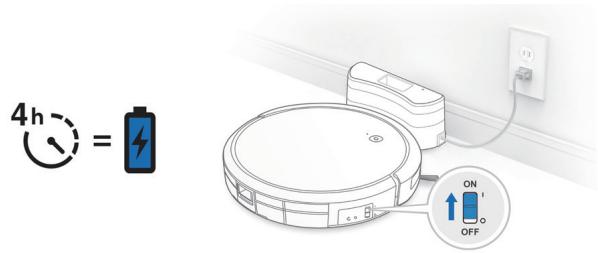

4 Accensione (ON)

2 Posizionamento del dock di ricarica

5 Ricarica di DEEBOT

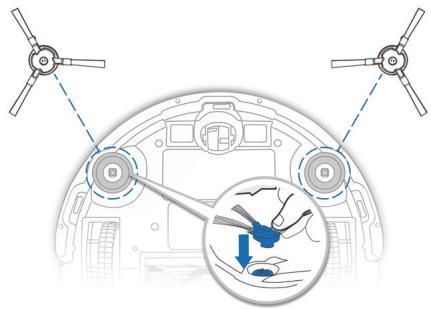

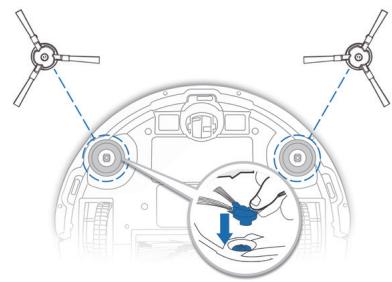

3 Installazione delle spazzole laterali

Note: Quando DEEBOT termina il ciclo di pulizia o quando la carica della batteria comincía a esaurirse, DEEBOT torna automaticamente al dock di ricarica per ricariciarsi.

3. Funzionamento e programmazione

3.3 Seleziona delle modalità di pulizia

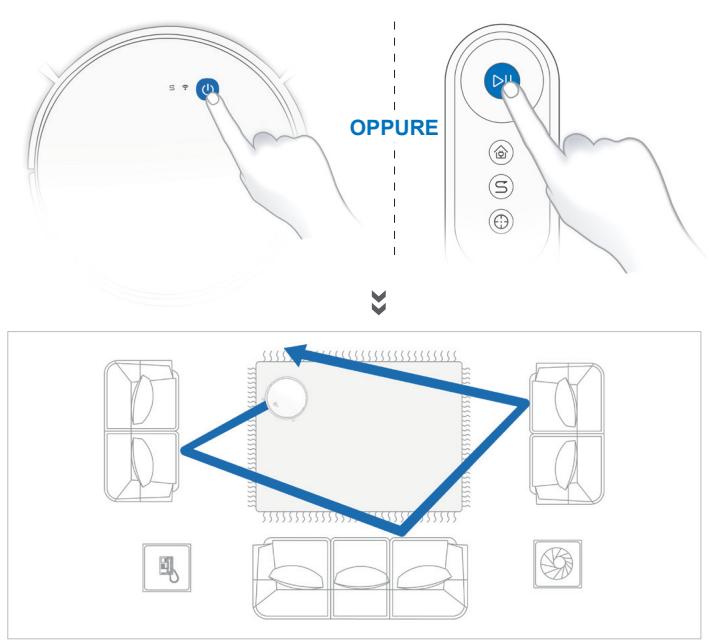

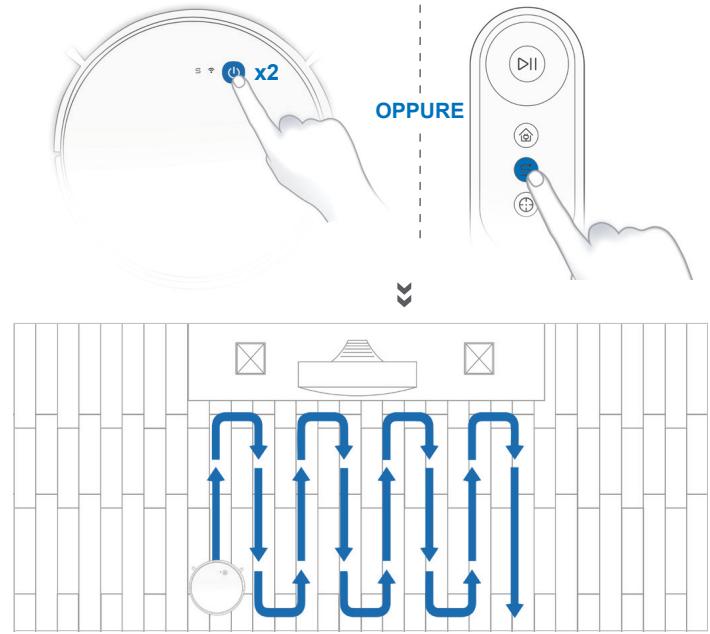

Modalità di pulizia AUTO

Per impostazione predefinita, verrà selezionata l'opzione Schema di pulizia casuale(migliorata per moquette).

Per attivare uno schema di pulizia programmata (migliorato per pavimenti duri) o per passare da uno schema all'alto, effettuare la segunte operazione:

Note: Non è possibile attivare lo schema di pulizia finché DEEBOT è in pausa o in fase di ricarica. Una volta attenuato lo schema di pulizia, DEEBOT inizIERà un nuovo ciclo di pulizia. Il tasto S si illuminerà una volta abilitato lo schema di pulizia programmata.

3. Funzionamento e programmazione

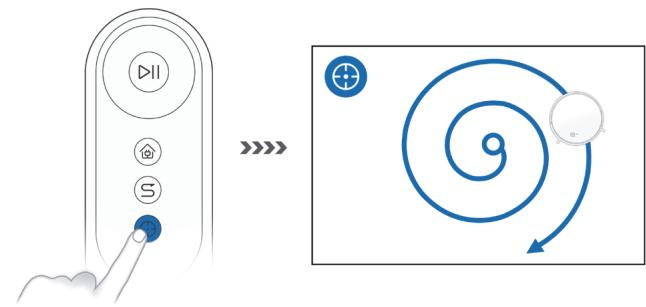

Modalità di pulizia circoscritta (meno di 3 minuti)

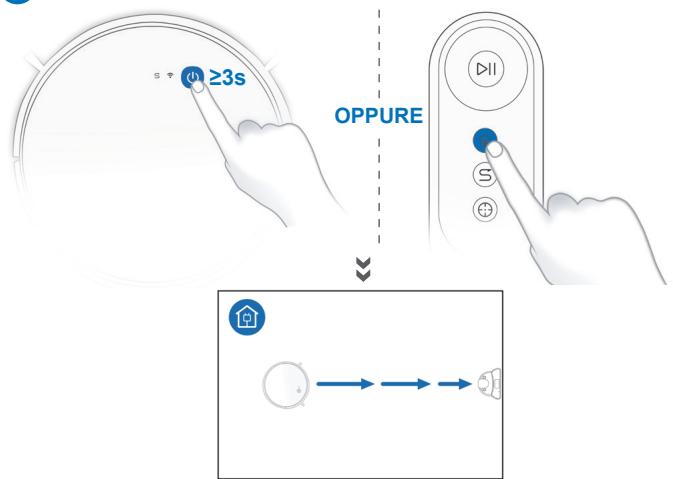

3 Ritorno sul dock di ricarica

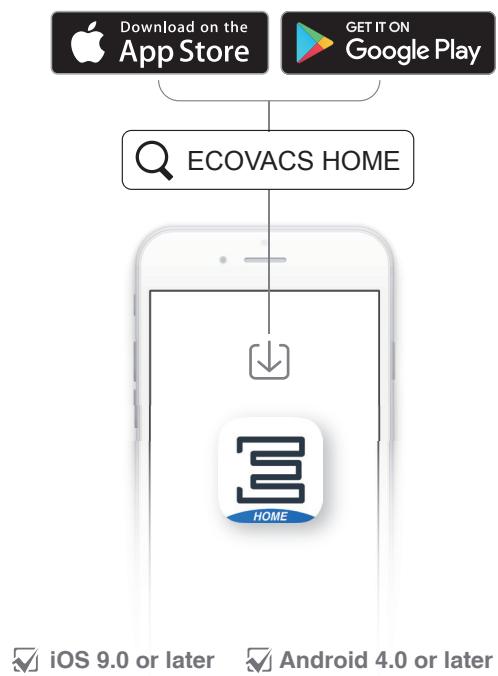

É possibile abilitare tutte le funzioni descrirente sopra nell'app. Scaricare l'app ECOVACS per accederere ad autres funzioni, tra cui la pulizia bordi, la pulizia programmata, ecc.

3. Funzionamento e programmazione

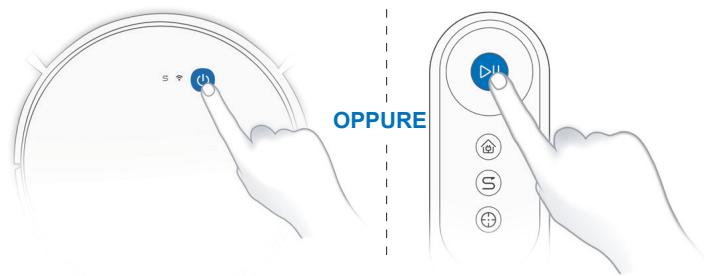

3.4 Pausa, riattivazione, spegnimento

1 Pausa

Note: Il pannello di controllo del robot smette di lampeggiare se il robot è in pausa da alcuni minuti. Premere il pulsante della modalità AUTO su DEEBOT per riattivare il robot.

3 Spegnimento (OFF)

Nota: Quando DEEBOT non sta pulendo, è consigliabile tenerlo acceso e in carica.

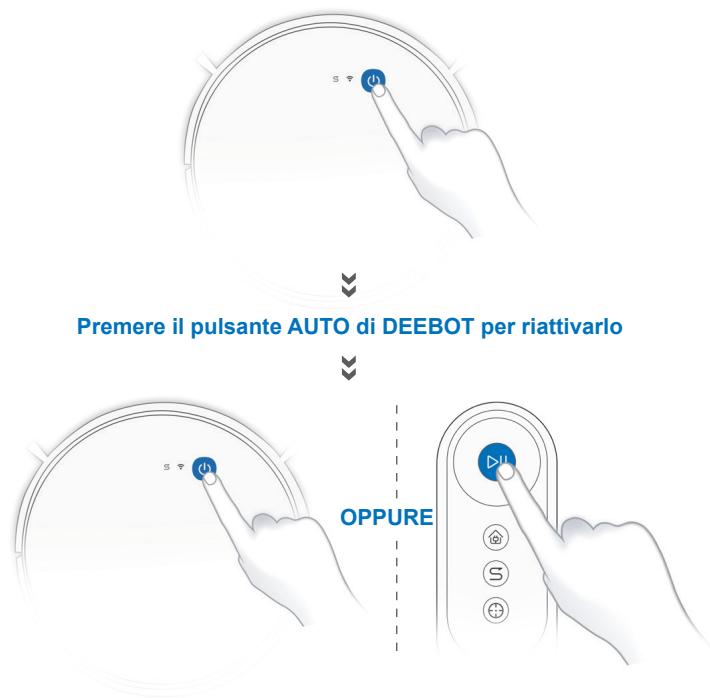

2 Riattivazione

Prima di eseguire operazioni di pulizia e manutenzione su DEEBOT, spegnere il robot e scollegare il dock di ricarica.

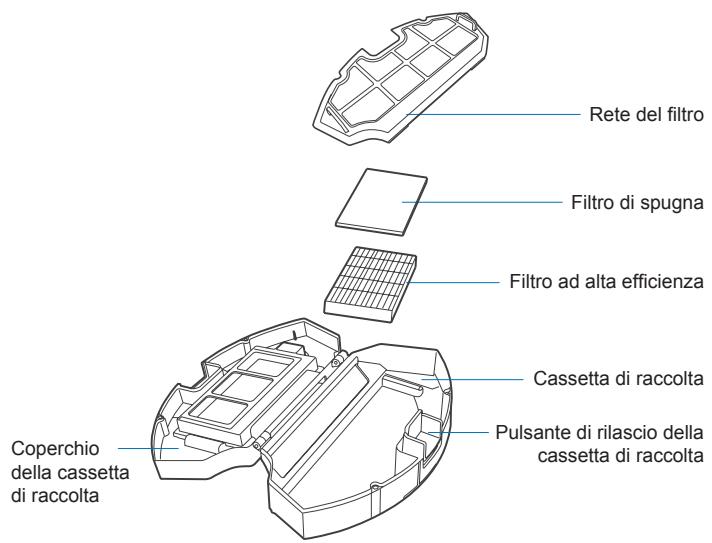

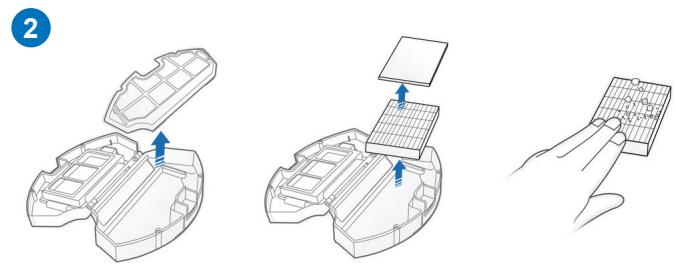

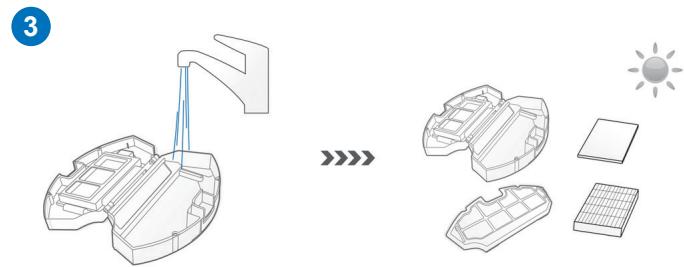

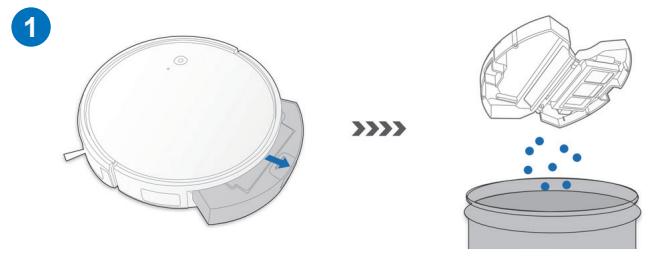

4.1 Cassetta di raccolta e filtri

Cassetta di raccolta

4. Manutenzione

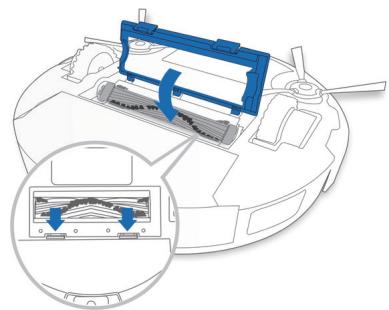

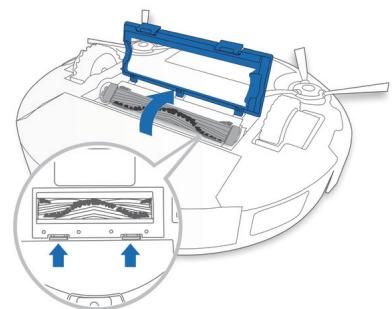

4.2 Spazzola principale e spazzole laterali

Note: E fornito uno strumento di pulizia multi-functione per amplificare le operazioni di manutenzione. Maneggiare con cura: lo strumento di pulizia ha bordi taglienti.

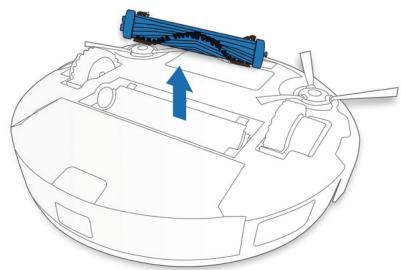

Spazzola principale

1

2

3

4

5

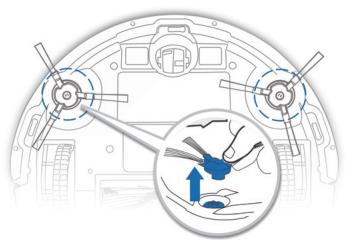

Spazzole laterali

1

2

3

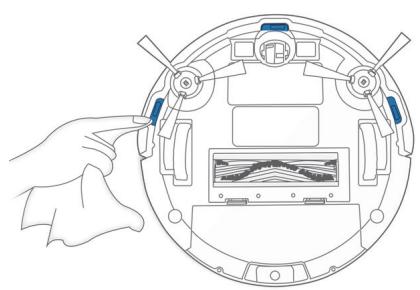

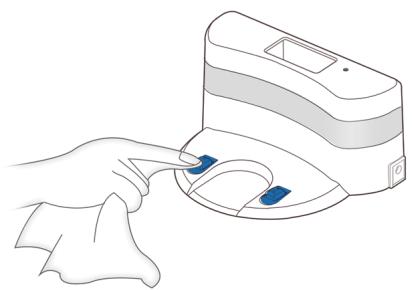

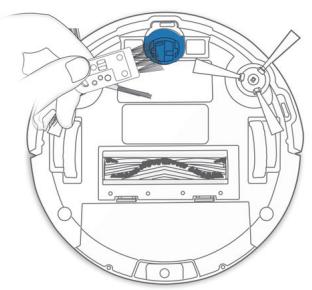

4.3 Altri componenti

4. Manutenzione

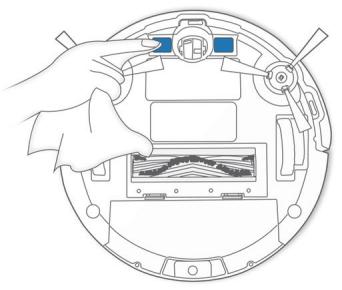

Nota: Prima di pulire i contatti e i pin del dock di ricarica del robot, spegnerlo e scollegare il dock di ricarica.

4.4 Manutenzione regolare

Per mantenere DEEBOT in esecuzione con prestazioni ottimali, eseguire le operazioni di manutenzione e sostituzione dei componenti con le seguenti frequenze:

Parte robot	Frequenza di manutenzione	Frequenza di sostituzione
Spazzola laterale	Ogni 2 settimane	Ogni 3-6 mesi
Spazzola principale	Una volta a settimana	Ogni 6-12 mesi
Filtro di spugna / Filtro ad alta efficienza	Una volta a settimana	Ogni 3-6 mesi
Ruota universale Sensori anticaduta Paraurti Contatti di ricarica Pin del dock di ricarica	Una volta a settimana	/

E fornito uno strumento di pulizia multi-funzione per amplificare le operazioni di manutenzione. Maneggiare con cura: lo strumento di pulizia ha bordi taglienti.

Note: ECOVACS produce diverse parti e accessori di ricambio. Contattare l'assistenza clienti per ulteriori informazioni sulle parti di sostituzione.

5. Spia e segnali acustici di allarme

DEEBOT informa circa un eventuale problema con spie e segnali acustici di allarme Informazioni di assistenza più dettagliate sono disponibili nell'app ECOVACS e sul site Web online.

Spia

Situation	Spia
Il robot è in fase di pulizia	Il pulsante della modalità AUTO emette una luce BIANCA fissa
Il robot è in fase di ricarica	Il pulsante della modalità AUTO lampeggia in BIANCO
La batteria del robot è scarica	Il pulsante della modalità AUTO emette una luce ROSSA fissa
Il robot rileva un problema	Il pulsante della modalità AUTO lampeggia in ROSSO
È abilitato lo schema di pulizia programmata	L'indicatore della modalità di pulizia si accende

Segnali acustici di allarme

Segnale acustico di allarme	Problemi	Soluizione
Un segnale acustico	Aggrovigliamento sulla spazzola principale o laterale.	Pulire la spazzola principale o laterale come indicato nella sezione 4 Manutenzione.
Due segnali acustici	Malfunzionamento del sensore anticaduta	Pulire il sensore anticaduta con un panno.
Tre segnali acustici	Errata installatione della cassetta di raccolta.	Assicurarsi che la cassetta di raccolta si stata installata; in tal caso, estrarla e reinserirla correttamente.
Segnali acustici continui	Arresto del robot o aggrovigliamento delle ruote motrici.	Riposizionare il robot sul pavimento o toccare leggermente il paraurti e pulire le ruote motrici come indicato nella sezione 4 Manutenzione.

6. Risoluzione dei problemi

N°	Malfunzionamento	Possibili cause	Solutzioni
1	DEEBOT non si ricarica.	DEEBOT non è acceso.	Accendere DEEBOT.
		DEEBOT non è collegato al dock di ricarica.	Assicurarsi che i contatti di ricarica del robot siano collegati ai pin del dock di ricarica.
		La batteria è completamente scarica.	Riattivare la batteria. Accendere DEEBOT. Posizionare manualmente DEEBOT sul dock di ricarica e rimuoverlo dopo averlo caricato per 3 minuti; ripetere 3 volte, quando caricare normalmente.
2	DEEBOT non ritorna al dock di ricarica.	Il dock di ricarica non è posizionato correttamente.	Consultare la sezione 3.2 per posizionare correttamente il dock di ricarica.
3	DEEBOT si blocca durante il funzionamento e si fermo.	DEEBOT è incastrato su un oggetto sul pavimento (cavi elettrici, tende, frange di tappeti, ecc.).	DEEBOT proverà a districarsi in vari modi. Qualora non dovesse riuscirci, rimuovere manually gli ostacoli e riavviarlo.
4	DEEBOT torna al dock di ricarica prima di aver completato la pulizia.	Quando il livello di carica della batteria diventa insufficiente, DEEBOT passa automaticamente alla Modalità di ritorno in carica e torna al dock di ricarica per ricariciarsi.	Questo comportamento è normale. Non è necessario intervenire.
		Il tempo di funzionamento varia in base alla superficie del pavimento, alla complessità dellaStanza e alla modalità di pulizia selezionata.	Questo comportamento è normale. Non è necessario intervenire.

6. Risoluzione dei problemi

N°	Malfunzionamento	Possibili cause	Solutazioni
5	DEEBOT non pulisce automaticamente all'ora programmata.	La funzione di programmazione oraria è annullata.	Programmare DEEBOT ad orari specifici di pulizia con l'app ECOVACS.
		La funzione di pulizia continua è attiva e DEEBOT ha appena terminato la pulizia programmata dell'area.	Questo comportamento è normale. Non è necessario intervenire.
		DEEBOT è spento.	Accendere DEEBOT.
		La batteria del robot è quasi scarica.	Tenere DEEBOT acceso e collegato al dock di ricarica per assicurarsi che sua永远不会 completamente carico e pronto a funzionare in qualsiassi momento.
		La presa di aspirazione del robot è bloccata e/o sui componenti è aggrovigliata della sporcizia.	Spagnere DEEBOT, pulire la cassetta di raccolta e rovesciare il robot. Pulire la presa di aspirazione del robot, le spazzole laterali e la spazzola principale come descritto nella sezione 4.
6	DEEBOT non pulisce l'intera area.	L'area da pulire non è priva di ostacoli.	Rimuovere dal pavimento i piccoli oggetti e sistemare l'area da pulire prima che DEEBOT inizi la fase di pulizia.
7	Impossibile connettere DEEBOT alla rete Wi-Fi domestica.	Nome utente o password della rete Wi-Fi domestica errato.	Inserire il nome utente e la password corretti della rete Wi-Fi domestica.
		DEEBOT non si trova nel raggio di copertura del segnale Wi-Fi domestico.	Verificare che DEEBOT si trovi nel raggio di copertura del segnale Wi-Fi domestico.
		La configurazione della rete è stata avviata prima che DEEBOT fosse primo.	Accendere l'interruttore di alimentazione (ON). Premere il pulsante RESET per 3 secondi. DEEBOT è pronto alla configurazione della rete quando riproduze un motivo musicae e la spia del Wi-Fi lampeggia lentamente.
		È necessario aggiornare ilsystema operativo dello smartphone in uso.	Aggiornare il systema operativo dello smartphone. L'app ECOVACS è disponibile per iOS 9.0 o versioni successive e Android 4.0 o versioni successive.

7. Specifiche tecniche

Modello	DO3G.10
Voltaggio di funzionamento	14,4V CC	Potenza nominale	25W
Dock di ricarica
Tensione di ingresso nominale	19V CC	Corrente di uscita nominale	0,6A
Modello adattatore di alimentazione	YJS015F-1900600G
Tensione di ingresso nominale	100-240 V CA	Corrente di ingresso nominale	0,5A
Tensione di uscita nominale	19V CC	Corrente di uscita nominale	0,6A
Modello del telecomando	RC1633A	Tensione di ingresso	3V CC
Batteria	Litio da 2600 mAh

Nota: le specifiche tecniche e di progettazione potrebbero variare a seguito dei miglioramenti continui sul prodotto.
