BEDIENUNGSANLEITUNG DSB-B270 SAMSUNG

MF68-00422A_D 12/5/06 5:09 PM Page d DSB-B270V SICHERHEITSANWEISUNGEN Diese Set-Top-Box (STB) wurde entsprechend internationalen Sicherheitsnormen gefertigt. Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch. ANSCHLUSSWERTE: AC 100-240V ~, 50/60Hz Überlasten Sie keine Wandsteckdosen, Verlängerungskabel oder Adapter. Anderenfalls besteht die Gefahr eines Brands oder elektrischen Schlags. FLÜSSIGKEITEN: Halten Sie Flüssigkeiten von der Set-Top-Box fern. REINIGUNG: Ziehen Sie die Set-Top-Box von der Steckdose ab, bevor Sie sie reinigen. Verwenden Sie ein Tuch, das mit ein wenig Wasser (keine Lösungsmittel) angefeuchtet ist, um die Außenseite des Geräts zu reinigen. BELÜFTUNG: Blockieren Sie nicht die Belüftungsöffnungen der Set-Top-Box. Sorgen Sie für eine unbehinderte Luftzirkulation um die Set-Top-Box. Stellen Sie die Set-Top-Box niemals an Orten auf, an denen sie direkter Sonneneinstrahlung ausgesetzt ist. Vermeiden Sie ebenfalls Orte mit Wärmeentwicklung, z. B. Heizkörper. Stellen Sie niemals andere elektronische Geräte auf die Set-Top-Box. Lassen Sie zwischen Set-Top-Box und Wand einen Abstand von mindestens 30 mm. ZUBEHÖR: Verwenden Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Anderenfalls wird das Gerät möglicherweise beschädigt. ANSCHLUSS AN DEN LNB-KONVERTER DER SATELLITENSCHÜSSEL: Das LNB-Anschlusskabel verfügt im Kern über einen Spannungsleiter. Es empfiehlt sich daher, die Set-Top-Box vom Netz zu trennen, bevor Sie dieses Kabel anschließen oder abtrennen. ANDERENFALLS KÖNNTE DER LNB-KONVERTER BESCHÄDIGT WERDEN. Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. WARTUNG: Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten an diesem Produkt auszuführen. Anderenfalls verliert die Garantie ihre Gültigkeit. Beauftragen Sie einen qualifizierten Fachhändler mit allen Wartungsarbeiten. GEWITTER: Wenn die Set-Top-Box in einem geographischen Bereich aufgestellt wird, in dem häufig Gewitter auftreten, sollten unbedingt Schutzvorrichtungen für den Netzanschluss der Set-Top-Box und die Modemtelefonleitung installiert werden. Die Anweisungen der jeweiligen Hersteller zum Geräteschutz, z. B. Fernsehgerät, Stereoanlage usw., die an die Set-Top-Box angeschlossen sind, müssen bei Gewittern ebenfalls beachtet werden. ERDUNG: Der Erdleiter des LNB-Kabels muss direkt an die Systemerde für die Satellitenschüssel angeschlossen werden. Das Erdungssystem muss den lokalen Vorschriften entsprechen. Hinweis : Entsorgen Sie verbrauchte Batterien aus Umweltschutzgründen nur an dafür vorgesehenen Orten. D-1

(ELECTRONIC PROGRAM GUIDE) UNTERSTÜTZUNG MEHRERER SPRACHEN FÜR DIE BILDSCHIRMANZEIGE UNTERSTÜTZUNG VON UNTERTITELN UND (BILDSCHIRMUND VBI-)VIDEOTEXT IN MEHREREN SPRACHEN UNTERSTÜTZUNG VON DiSEqC 1.2

SCHLEIFE FÜR RGB-SIGNAL

15-FACH VORPROGRAMMIERBARER TIMER FÜR

EIN-/AUSSCHALTZEITEN VON PROGRAMMEN

ZF-AUSGANG MIT GLEICHSTROMSCHLEIFE FÜR

ANALOGRECEIVER UNTERSTÜTZUNG VON DiSEqC 1.2

UMSCHALTUNG ZWISCHEN 13 V/18 V

KOMPATIBEL MIT SCPC/MCPC

UNTERSTÜTZUNG DER BILDFORMATE 4:3 (NORMAL) UND

16:9 (BREITBILD) MODULATORAUSGANG

MPEG 1-AUDIOSCHICHT I UND II

AUDIOMODI MONO, DUAL, STEREO UND JOINT-STEREO

SAMPLING-FREQUENZEN 32 kHz, 44.1 UND 48 kHz

LAUTSTÄRKEREGELUNG UND STUMMSCHALTUNG ÜBER

Sicherheitsanweisungen . . . . . . . . . . . . . . Allgemeine Funktionen . . . . . . . . . . . . . . . Anschließen der Set-Top-Box . . . . . . . . . . Beschreibung . . . . . . . . . . . . . . . . . . . . . . Frontblende . . . . . . . . . . . . . . . . . . . . . . . Rückseite . . . . . . . . . . . . . . . . . . . . . . . . . Fernbedienung . . . . . . . . . . . . . . . . . . . . . Grundfunktionen . . . . . . . . . . . . . . . . . . . . Bedienen des Receivers . . . . . . . . . . . . . . Hauptmenü . . . . . . . . . . . . . . . . . . . . . . . .

1. Installation . . . . . . . . . . . . . . . . . . . . .

1.1 LNB Einstellung . . . . . . . . . . . . . .

1.2 Positionierereinstellung. . . . . . . . .

1.2.1 Benutzermodus . . . . . . . . . . . .

1.2.2 Installationsmodus . . . . . . . . . .

1.6 SMATV-Scannen . . . . . . . . . . . . .

1.7 Lieferzustand wiederherstellen . . .

2. Kanalanordnung . . . . . . . . . . . . . . . . .

2.1 Satellit löschen. . . . . . . . . . . . . . .

2.2 Transponder löschen . . . . . . . . . .

2.3 Kanal löschen . . . . . . . . . . . . . . .

2.4 Alle Kanäle löschen . . . . . . . . . . .

2.5 Verwürfelte Kanäle löschen . . . . . .

2.6 Bevorzugte Kanäle . . . . . . . . . . . .

2.7 Kanal verschieben und bearbeiten

3. Jugendschutz-Sperre . . . . . . . . . . . . .

3.1 Kanal sperren . . . . . . . . . . . . . . .

3.2 PIN-Code ändern . . . . . . . . . . . . .

4. System-Setup . . . . . . . . . . . . . . . . . . .

4.1 Sprachauswahl . . . . . . . . . . . . . .

4.2 OSD-Einstellung. . . . . . . . . . . . . .

4.3 Medieneinstellungen. . . . . . . . . . .

4.4 Zeit- und Timer-Einstellung . . . . . .

4.5 Systeminformationen . . . . . . . . . .

4.6 Software-Upgrade . . . . . . . . . . . .

5. Eingebetteter Viaccess . . . . . . . . . . .

Fehlersuche ... Entsorgung ... Technische Daten ... ALLGEMEINE FUNKTIONEN DSB-B270V DSB-B270V INHALTSVERZEICHNIS MF68-00422A_D 12/5/06 5:09 PM Page 4

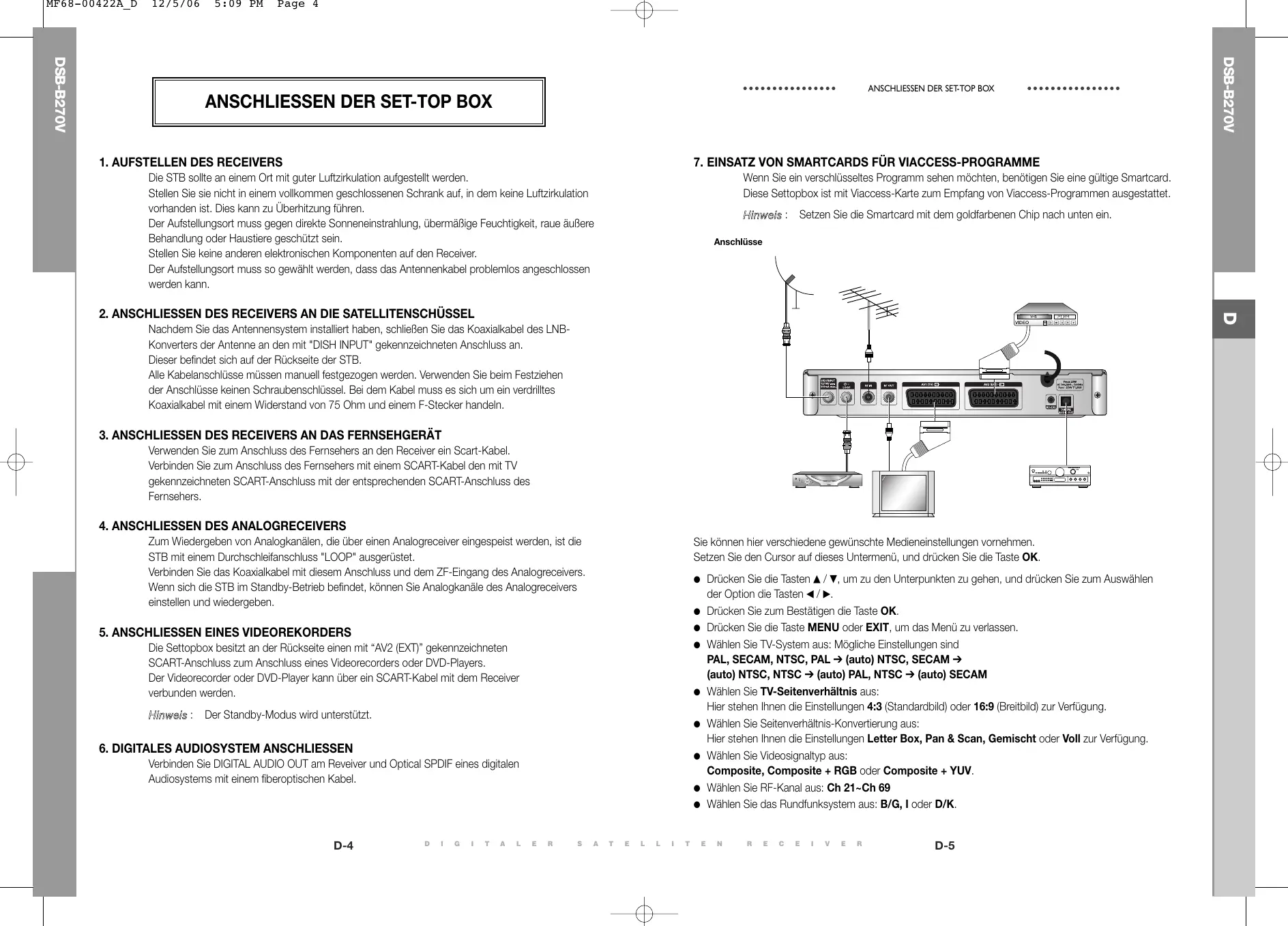

1. AUFSTELLEN DES RECEIVERS

7. EINSATZ VON SMARTCARDS FÜR VIACCESS-PROGRAMME

Die STB sollte an einem Ort mit guter Luftzirkulation aufgestellt werden. Stellen Sie sie nicht in einem vollkommen geschlossenen Schrank auf, in dem keine Luftzirkulation vorhanden ist. Dies kann zu Überhitzung führen. Der Aufstellungsort muss gegen direkte Sonneneinstrahlung, übermäßige Feuchtigkeit, raue äußere Behandlung oder Haustiere geschützt sein. Stellen Sie keine anderen elektronischen Komponenten auf den Receiver. Der Aufstellungsort muss so gewählt werden, dass das Antennenkabel problemlos angeschlossen werden kann. Wenn Sie ein verschlüsseltes Programm sehen möchten, benötigen Sie eine gültige Smartcard. Diese Settopbox ist mit Viaccess-Karte zum Empfang von Viaccess-Programmen ausgestattet. Hinweis : Setzen Sie die Smartcard mit dem goldfarbenen Chip nach unten ein. Anschlüsse

2. ANSCHLIESSEN DES RECEIVERS AN DIE SATELLITENSCHÜSSEL

Nachdem Sie das Antennensystem installiert haben, schließen Sie das Koaxialkabel des LNBKonverters der Antenne an den mit "DISH INPUT" gekennzeichneten Anschluss an. Dieser befindet sich auf der Rückseite der STB. Alle Kabelanschlüsse müssen manuell festgezogen werden. Verwenden Sie beim Festziehen der Anschlüsse keinen Schraubenschlüssel. Bei dem Kabel muss es sich um ein verdrilltes Koaxialkabel mit einem Widerstand von 75 Ohm und einem F-Stecker handeln.

3. ANSCHLIESSEN DES RECEIVERS AN DAS FERNSEHGERÄT

Verwenden Sie zum Anschluss des Fernsehers an den Receiver ein Scart-Kabel. Verbinden Sie zum Anschluss des Fernsehers mit einem SCART-Kabel den mit TV gekennzeichneten SCART-Anschluss mit der entsprechenden SCART-Anschluss des Fernsehers.

4. ANSCHLIESSEN DES ANALOGRECEIVERS

Zum Wiedergeben von Analogkanälen, die über einen Analogreceiver eingespeist werden, ist die STB mit einem Durchschleifanschluss "LOOP" ausgerüstet. Verbinden Sie das Koaxialkabel mit diesem Anschluss und dem ZF-Eingang des Analogreceivers. Wenn sich die STB im Standby-Betrieb befindet, können Sie Analogkanäle des Analogreceivers einstellen und wiedergeben. Sie können hier verschiedene gewünschte Medieneinstellungen vornehmen. Setzen Sie den Cursor auf dieses Untermenü, und drücken Sie die Taste OK. Drücken Sie die Tasten / , um zu den Unterpunkten zu gehen, und drücken Sie zum Auswählen der Option die Tasten / . Drücken Sie zum Bestätigen die Taste OK. Drücken Sie die Taste MENU oder EXIT, um das Menü zu verlassen. Wählen Sie TV-System aus: Mögliche Einstellungen sind PAL, SECAM, NTSC, PAL ➔ (auto) NTSC, SECAM ➔ (auto) NTSC, NTSC ➔ (auto) PAL, NTSC ➔ (auto) SECAM Wählen Sie TV-Seitenverhältnis aus: Hier stehen Ihnen die Einstellungen 4:3 (Standardbild) oder 16:9 (Breitbild) zur Verfügung. Wählen Sie Seitenverhältnis-Konvertierung aus: Hier stehen Ihnen die Einstellungen Letter Box, Pan & Scan, Gemischt oder Voll zur Verfügung. Wählen Sie Videosignaltyp aus: Composite, Composite + RGB oder Composite + YUV. Wählen Sie RF-Kanal aus: Ch 21~Ch 69 Wählen Sie das Rundfunksystem aus: B/G, I oder D/K.

Die Settopbox besitzt an der Rückseite einen mit “AV2 (EXT)” gekennzeichneten SCART-Anschluss zum Anschluss eines Videorecorders oder DVD-Players. Der Videorecorder oder DVD-Player kann über ein SCART-Kabel mit dem Receiver verbunden werden. Hinweis : DSB-B270V DSB-B270V

Der Standby-Modus wird unterstützt.

Verbinden Sie DIGITAL AUDIO OUT am Reveiver und Optical SPDIF eines digitalen Audiosystems mit einem fiberoptischen Kabel.

D-5 MF68-00422A_D 12/5/06 5:09 PM Page 6 DSB-B270V DSB-B270V BESCHREIBUNG BESCHREIBUNG Rückseite Frontblende

Hiermit wird der Receiver eingeschaltet oder auf Standby-Modus umgeschaltet.

2. 7 Siebensegment-Display

Diese LED-Anzeige blendet die aktuelle Programmnummer ein. Wenn sich der Receiver im Standby-Modus befindet, wird auf der Anzeige die aktuelle Uhrzeit eingeblendet.

Mit diesem Sensor werden Infrarotsignale von der Fernbedienung empfangen.

Hiermit ist das Verlassen eines Menüs, die Rückkehr zum vorigen Menü oder das Verlassen eines Banners möglich.

Hiermit wird das nächste oder das vorangegangene Menü aufgerufen.

Hiermit werden Daten im Menüsystem des Receivers eingegeben und bestätigt. Mit dieser Taste können Einträge ausgewählt werden. Wenn Sie diese Taste während des Fernsehens drücken, wird eine Programmliste angezeigt.

Hiermit kann während des Fernsehens das Programm gewechselt oder die Markierung zur Auswahl von Optionen in einem Menü verschoben werden.

Dieser Anschluss wird über ein Koaxialkabel mit dem LNB der Satellitenantenne verbunden. Der Bereich für die Eingangsfrequenz an diesem Anschluss beträgt 950-2150 MHz. Die Spannungsumschaltung zwischen 13 und 18 Volt liegt ebenfalls auf diesem Anschluss.

Hiermit kann ein analoger Receiver angeschlossen werden. Der LOOP-Anschluss ist im Lieferumfang des Receivers enthalten.

Anschluss von lokalen HF-Kanälen über LOOP an den Fernseher.

Anschluss an den Fernseher über ein HF-Kabel.

Anschluss an den Fernseher. Unterstützt YUV-Format.

Anschluss für einen Videorecorder oder ein anderes Gerät.

Anschluss für das Netzkabel. Der zulässige Bereich für die Versorgungsspannung ist 100V bis 240V, 50Hz/60Hz.

Anschluss eines Computers an den Receiver zum Lesen und Schreiben von Daten.

9. DIGITAL AUDIO OUT

Ausgang zum Anschluss eines Digital-Verstärkers. Steckplatz für die Viaccess-Smarcard.

Hiermit kann die Lautstärke beim Fernsehen manuell geregelt oder die Markierung zur Auswahl von Optionen in einem Menü verschoben werden. D-6

D-7 MF68-00422A_D 12/5/06 5:09 PM Page 8 BESCHREIBUNG DSB-B270V DSB-B270V BESCHREIBUNG Fernbedienung

Mit dieser Taste wird der Receiver eingeschaltet bzw. in den Standby-Betrieb geschaltet. Mit dieser Taste wird die Soundtrack-Liste für den aktuellen Dienst ausgewählt. Diese Taste hat dieselbe Funktion wie die GELBE Schaltfläche im Menü Wenn die Taste einmal gedrückt wird, wird die Soundtrack-Liste angezeigt. Wenn die Taste zweimal gedrückt wird, wird die Videotrack-Liste angezeigt. Der Soundtrack- und der Videotrack-Dienst stehen nicht für jeden Kanal zur Verfügung, sondern sind vom Dienstanbieter abhängig. Mit dieser Taste werden die Hilfemitteilungen im Untermenü angezeigt.

Mit dieser Taste werden entweder der linke Audiokanal, der rechte Audiokanal oder beide Audiokanäle zur Wiedergabe ausgewählt. Diese Taste hat dieselbe Funktion wie die BLAUE Schaltfläche im Menü.

2. 0-9 NUMERICAL KEYS

Mithilfe dieser Tasten werden Zahlen eingegeben und ein Kanal direkt durch Eingabe der entsprechenden Nummer ausgewählt.

3. PG+/PGMit diesen Tasten werden Menüseiten nach

oben oder unten durchblättert.

12. i (INFORMATION) TMit dieser Taste wird das Programminformationsfeld auf dem Bildschirm

(ROTE) angezeigt. Diese Taste hat dieselbe Funktion wie die ROTE Schaltfläche im Menü. Wenn die Taste einmal gedrückt wird, werden Kurzinformationen zum Programm eingeblendet. Wird die Taste zweimal gedrückt, werden detaillierte Informationen über den Kanal im Textfeld angezeigt.

Mit dieser Taste wird zwischen Fernseh- und Radiokanälen umgeschaltet.

Mit dieser Taste wird die Stummschaltung aktiviert bzw. deaktiviert.

Mit dieser Taste können Sie zwischen den Favoritenlisten umschalten.

Mit dieser Taste (Electronic Program Guide) wird der Programmmanager für Radio-und Fernsehprogramme angezeigt.

Mit dieser Taste wird der zuletzt eingestellte Kanal ausgewählt.

Mit dieser Taste wird der Untertitelmodus ausgewählt. Diese Taste hat dieselbe Funktion wie die GRÜNE Schaltfläche im Menü. Wenn die Taste einmal gedrückt wird, werden Untertitel angezeigt. Sie können die gewünschte Sprache mithilfe der Tasten +/- auswählen. Drücken Sie diese Taste zwei Mal. Videotext wird auf dem Fernseher angezeigt, ohne den Fernseher bedienen zu müssen. Videotext kann auf einem Fernseher angezeigt werden, der diese Funktion von sich aus nicht unterstützt. Drücken Sie die Taste drei Mal. Videotext steht dann auf dem Fernseher zur Verfügung. Der Videotext kann dann über die Fernbedienung des Fernsehers ausgewählt werden. H i n w e i s : Beachten Sie beim Einlegen der Batterien die richtige Polarität (+/-). D-8

Mit dieser Taste wird das Menü geöffnet oder das vorherige Menü erneut eingeblendet.

Mit dieser Taste können Sie das Menü verlassen, zum vorherigen Menü wechseln oder Informationsanzeigen verlassen.

Mit dieser Taste werden Daten in das Menüsystem des Receivers eingegeben und bestätigt. Mithilfe dieser Taste wird das Element ausgewählt. Wenn diese Taste während der Wiedergabe einer Sendung gedrückt wird, wird eine Liste mit Kanälen eingeblendet.

Mit diesen Tasten wird der Markierungsbalken zum Auswählen von Optionen im Menü verschoben.

Mit diesen Tasten werden Kanäle umgeschaltet. /CH

Mit diesen Tasten wird die Lautstärke angehoben oder abgesenkt.

Mit dieser Taste können Ereignisse (Programme) im Timer des EPG (Elektronischer Programmführer) vorprogrammiert werden. Wenn ein Ereignis im Timer programmiert wurde, wird die STB basierend auf den Ein-/Ausschaltzeiten des Programms automatisch ein und ausgeschaltet. Mit dieser Taste wird der Timer des EPG aktiviert oder deaktiviert. Rufen Sie mit der Taste EPG den EPG-Bildschirm auf. Wählen Sie interessante Programme über die Tasten / und / aus. Drücken Sie anschließend die Taste Timer. Wenn ein Programm im Timer vorprogrammiert wurde, wird das Symbol ® in der rechten Ecke des Ereignisnamens angezeigt. Im Menü Zeit und Timereinstellungen werden außerdem die Meldungen “EPG” und “Event Repetition” <Ereigniswiederholung> angezeigt. Wenn im EPG des gewählten Kanals kein Ereignis verzeichnet ist, wird dieser Timer nicht unterstützt.

3. Auswählen eines Soundtracks

Drücken Sie die GELBE (ALT) Taste, um die Soundtrack-Liste anzuzeigen. ● Drücken Sie / und OK um einen Soundtrack auszuwählen. Bevor Sie Fernsehprogramme wiedergeben können, müssen Sie die Installation durchführen. Aus diesem Grund werden zu Anfang ausschließlich Menüs angezeigt. Sobald die Fernsehkanäle programmiert worden sind, wird das folgende Bild (Banner) angezeigt, wenn Sie von einem Kanal auf einen anderen umschalten: Kanal nummer

4. Auswählen eines Videotracks

Programm informationen Aktueller Favoritenkanal Drücken Sie die GELBE (ALT) Taste zweimal, um die Videotrack-Liste anzuzeigen. ● Drücken Sie / und OK um einen Videotrack auszuwählen. Nummer des Soundtracks des aktuellen Kanals Drücken Sie die ROTE ( i ) Taste, während Sie eine Sendung wiedergeben. Wählen Sie den Kanal aus, indem Sie die ZIFFERNTASTEN (0~9) oder die Taste / drücken, und drücken Sie die Taste TV/RADIO, um zwischen Fernseh-und Radiokanälen umzuschalten. Dieses Bild wird immer angezeigt, wenn Sie auf einen anderen Kanal umschalten. Wenn Sie die Taste TV/RADIO auf der Fernsehbedienung drücken, wird zwischen Fernseh-und Radio programmen umgeschaltet.

Wenn nach dem Wechseln eines Kanals Unterkanäle auf dem aktuellen Kanal (Programm) zur Verfügung stehen, wird das Symbol [C] in der rechten Ecke des Informationsfelds angezeigt. Drücken Sie in diesem Fall die GELBE (ALT) Taste. Eine Liste mit allen Unterkanälen wird angezeigt. Wählen Sie den gewünschten Unterkanal aus. Detaillierte Programminformationen

Drücken Sie die ROTE ( i ) Taste zweimal, während Sie eine Sendung wiedergeben. Zunächst wird das oben beschriebene Bild angezeigt. Wenn Sie die ROTE ( i ) Taste ein zweites Mal drücken, werden detaillierte Informationen zum aktuellen Programm in einem weiteren Fenster angezeigt, falls es weitere Informationen gibt. Sind diese Informationen länger als eine Seite, können Sie über die Taste PG+/PG- nach oben/unten blättern.

Drücken Sie die Taste OK, während Sie eine Sendung wiedergeben. ● Wählen Sie eine Liste aus, indem Sie die Taste TV/RADIO oder FAV drücken. Hinweis : Dieser Dienst hängt vom jeweiligen Dienstanbieter ab. Das Symbol hinter dem Kanalnamen kennzeichnet einen verschlüsselten Kanal und das Symbol hinter dem Kanalnamen einen gesperrten Kanal.

2. Regeln der Lautstärke

Wählen Sie den Kanal aus, indem Sie / , PG+/PG- drücken. Drücken Sie die Taste OK, um das Programm des ausgewählten Kanals wiederzugeben.

So ändern Sie die Lautstärke:

Drücken Sie die Tasten / , VOL- oder VOL+ um die Lautstärke zu ändern. Drücken Sie die Taste MUTE, um die Stummschaltung zu aktivieren. ● Drücken Sie erneut die Taste MUTE oder die Tasten / , um die Stummschaltung zu beenden. Die farblich codierten Tasten sind den folgenden Dienstlisten zugeordnet.

Drücken Sie die GRÜNE (TEXT) Taste auf der Fernbedienung, um die Favoritenliste anzuzeigen. ● Drücken Sie die GRÜNE (TEXT) Taste, um zwischen Gruppen-und Kanalliste umzuschalten. ● Verwenden Sie die Tasten / , PG+/PG- um die gewünschte Favoritengruppe auszuwählen. EPG - Programmmanager Electronic Program Guide Mit Hilfe des Programmmanagers (Electronic Program Guide) können Sie Programminformationen für einzelne Kanäle anzeigen.

6.2 Alphabetische Liste

Die Daten werden nur mit Zeitangaben auf dem Bildschirm angezeigt. Im LED-Display des Receivers wird “EPG” angezeigt. Hinweis :

1. Dieser Dienst hängt vom jeweiligen

2. Nachdem der Receiver die Greenwich-Zeit

aus dem Signal ermittelt hat, was einige Sekunden in Anspruch nimmt, können die EPG-Daten angezeigt werden. Drücken Sie die Taste EPG, während Sie ein Programm wiedergeben.

GRÜNE (TEXT) Taste : Mit der grünen Taste können Sie zum vorherigen Datum gehen. GELBE (ALT) Taste : Mit der gelben Taste können Sie zum nächsten Datum gehen. ● BLAUE (AUDIO) Taste : Mit der blaue Taste können Sie nach oben blättern, wenn die Informationen über mehr als eine Seite gehen. ● ROTE ( i ) Taste : Mit der rote Taste können Sie nach unten blättern, wenn die Informationen über mehr als eine Seite gehen.

Auf dem EPG-Bildschirm lässt sich das Zeitintervall durch Drücken folgender Tasten einstellen: Taste 1: 1 Stunde 30 Minuten Taste 2: 30 Minuten Taste 3: 15 Minuten

Drücken Sie die BLAUE (AUDIO) Taste auf der Fernbedienung, um die Anbieterliste anzuzeigen. ● Drücken Sie die BLAUE (AUDIO) Taste, um zwischen Gruppen-und Kanalliste umzuschalten. ● Verwenden Sie die Tasten / , PG+/PG- um die gewünschte Anbietergruppe auszuwählen. Drücken Sie die Taste TV/RADIO oder FAV, um die verschiedenen Programmlisten zu durchsuchen. Wählen Sie den Kanal mithilfe der Tasten / , PG+/PG- aus, und drücken Sie die Taste OK, um das aktuelle Programm dieses Kanals wiederzugeben. Wenn Sie zwischen Ereignissen auf einem Kanal wechseln, können Sie durch Drücken der Taste LAST zum aktuellen Ereignis des Kanals zurückkehren. ● Wenn der EPG-Bildschirm angezeigt wird, und der aktuelle Kanal ein Ereignis enthält, wird bei Druck der Taste TIMER auf der Fernbedienung der Timer eingestellt und der Zeitgeber auf dem EPG-Bildschirm angezeigt. Ein auf diese Art programmiertes Ereignis (Programm) wird im Menü Zeit- und Timer-Einstellung im Feld Timer angezeigt.

Drücken Sie die ROTE ( i ) Taste auf der Fernbedienung, um die Transponderliste anzuzeigen. ● Drücken Sie die ROTE ( i ) Taste Gruppen-und Kanalliste umzuschalten. ● Verwenden Sie die Tasten / , PG+/PG- um die gewünschte Transpondergruppe auszuwählen. D-12

Drücken Sie die GELBE (ALT) Taste auf der Fernbedienung, um die alphabetische Liste anzuzeigen. ● Drücken Sie die GELBE (ALT) Taste, um zwischen Gruppen-und Kanalliste umzuschalten. ● Verwenden Sie die Tasten / , PG+/PG- um die gewünschte alphabetische Gruppe auszuwählen. DSB-B270V DSB-B270V GRUNDFUNKTIONEN MF68-00422A_D 12/5/06 5:09 PM Page 14 GRUNDFUNKTIONEN

10. Anzeigen des VBI-Videotexts

Wenn das zurzeit ausgestrahlte Programm untertitelt ist, können Sie die GRÜNE (TEXT) Taste drücken, um die aktuelle Liste mit den Sprachen für die Untertitelung anzuzeigen. Wenn für das aktuelle Programm Untertitel verfügbar sind, wird nach Wechseln des Kanals oder durch Drücken der ROTE ( i ) Taste im Infobanner angezeigt. Wenn das aktuelle ausgestrahlte Programm VBI-Videotextdaten enthält, können Sie die GRÜNE (TEXT) Taste dreimal drücken, um den Videotext anzuzeigen. Der Videotext wird auf Fernsehgeräten angezeigt, die Videotext unterstützen. Das Symbol [T] in der rechten Ecke des Informationsfelds zeigt an, dass für dieses Ereignis (Programm) Videotext zur Verfügung steht. Aber auch wenn das Symbol [T] im Informationsfeld angezeigt wird, steht der Videotext auf Grund der Satellitenübertragung unter Umständen nicht zur Verfügung. So ändern Sie die Untertitelsprache:

Drücken Sie die GRÜNE (TEXT) Taste, um die Liste mit den Untertitelsprachen anzuzeigen. ● Verwenden Sie die Tasten / , um die gewünschte Untertitelsprache auszuwählen. ● Drücken Sie die Taste OK, und anschließend werden die Untertitel in der gewünschten Sprache angezeigt. So ändern Sie den VBI-Videotext: Verwenden Sie die Tasten / , um den gewünschten VBI-Videotext auszuwählen. Drücken Sie die Taste OK, und anschließend wird der gewünschte VBI-Videotext auf dem Bildschirm angezeigt.

Das Menü ist übersichtlich und benutzerfreundlich, damit Benutzer den Receiver problemlos bedienen können.

9. Anzeigen des Videotexts

Über die Taste BLAUE (AUDIO) können Sie zwischen links, rechts oder Stereo auswählen. Wenn das aktuelle ausgestrahlte Programm Bildschirmvideotextdaten enthält, können Sie durch zweimaliges Drücken der GRÜNE (TEXT) Taste den Videotext unabhängig vom Modell des Fernsehgeräts anzeigen. Das Symbol [T] in der rechten Ecke des Informationsfelds zeigt an, dass für dieses Ereignis (Programm) Videotext zur Verfügung steht. Aber auch wenn das Symbol [T] im Informationsfeld angezeigt wird, steht der Videotext auf Grund der Satellitenübertragung unter Umständen nicht zur Verfügung. So ändern Sie den Audiomodus:

Wählen Sie über die Taste BLAUE (AUDIO) links, rechts oder Stereo. ● Drücken Sie die Taste EXIT, um die Auswahl zu speichern und das Menü zu verlassen. So ändern Sie den Bildschirmvideotext:

Verwenden Sie die Tasten / , um den gewünschten Bildschirmvideotext auszuwählen. Drücken Sie die Taste OK, und anschließend wird der gewünschte Bildschirmvideotext angezeigt. D-14

Nachdem Sie das Antennensystem und die STB mit den entsprechenden Anschlüssen installiert haben, gehen Sie wie folgt vor: In diesem Menü können Sie Satelliten- und LNB-Einstellungen für die Kanalsuche auswählen. Darüber hinaus können Sie die Einstellungen für den 22-kHz-Ton ändern. Die Parameter, die in diesem Menü festgelegt werden, sind zum Programmieren der Kanäle unter den Optionen Automatisches Scannen und Manuelles Scannen erforderlich. Die erforderlichen Informationen finden Sie in den Bedienungsanleitungen für Antenne und LNB. Sie können aber auch Ihren Fachhändler fragen.

Stecken Sie den Netzstecker in eine Steckdose, und schalten Sie den Receiver ein. Drücken Sie die Taste MENU, um das Hauptmenü zu öffnen. Im LED-Display wird jetzt MENU angezeigt. Folgendes wird auf dem Bildschirm angezeigt:

Wählen Sie unter LNB-Spannung die Einstellung Ein aus. Wählen Sie den gewünschten Satelliten aus. ● Wählen Sie die Frequenz aus. ● Wählen Sie den DiSEqC-Modus aus (Aus, DiSEqC A, DiSEqC B, DiSEqC C, DiSEqC D, Synchronsignal A, Synchronsignal B).

Bevor Sie mit dem Menü "Installation" beginnen, müssen Sie im 4. Menü "System-Setup" überprüfen, ob dort alle Informationen auf Sie zutreffen. Wenn Sie einen Positionierer verwenden, verwenden Sie diese Option (JA oder NEIN).

Um die Hilfemitteilungen anzuzeigen, drücken Sie die GELBE (ALT) Taste. Ton 22 kHz: Wenn Sie einen dualen LNB-Konverter oder zwei Antennen verwenden, die an einen 22-kHz-Schalter angeschlossen sind, und die Einstellung des 22-kHz-Tonschalters Ein, Aus oder Auto lautet, können Sie zwischen beiden LNB-Konvertern oder Antennen umschalten.

Über dieses Menü können Sie neue Dienste anpassen und hinzufügen sowie den Status des Receivers anzeigen.

1.2 Positionierereinstellung

Wählen Sie Installation im Hauptmenü aus, um das Untermenü zu öffnen. ● Geben Sie den PIN-Code ein. Wenn Sie ein vollständig DiSEqC 1.2-kompatibles motorbetriebenes DiSEqC 1.2-System verwenden, können Sie die verfügbaren DiSEqC 1.2-Funktionen nutzen.

Wenn Sie noch keinen eigenen PIN-Code eingegeben haben, ist der werksseitig vorgegebene PIN-Code 0000 gültig. Wählen Sie die Option Satellit aus. Wählen Sie alle Transponder des obigen Satelliten aus, und überprüfen Sie Frequenz, Zeichengeschwindigkeit, FEC und Polarität.

Fragen Sie bei Problemen Ihren Fachhändler um Rat. Ja nach Qualität der Satellitenübertragung kann der Transponder eventuell nicht erkannt werden. Wählen Sie den Haupttransponder für den gewünschten Satelliten aus.

Wählen Sie unter Menümodus eine der folgenden Einstellungen aus:

Benutzermodus : Über diesen Modus werden die Standardfunktionen des Positionierers aktiviert, die für Anfänger empfohlen werden. Allgemeine Benutzer verwenden den Benutzermodus. Installationsmodus : In diesem Modus können Sie manuell nach einem Satelliten suchen.

Die Untermenüs werden angezeigt. Zum Aufrufen der Untermenüs Installation, Kanalanordnung und Jugendschutz-Sprre müssen Sie den PIN-Code eingeben. DSB-B270V DSB-B270V

Dieses Menü gilt nur für die Solarsat-Antenne. Wenn Sie dieses Menü öffnen, wird die Meldung "Dieses Menü gilt nur für die Solarsat Antenne. Wenn Sie eine Solarsat Antenne haben, drücken Sie "OK", ansosten drücken sie "EXIT". Wählen Sie “Antriebsmodus” aus: Sie können die Bewegungsart des Positionierers auswählen: Kontinuierlich, Schritt oder Zeit. ● Positionieren Sie die Antenne in nördlicher, südlicher, östlicher und westlicher Richtung, und verwenden Sie die Tasten / / / um den Motor anzusteuern. Mit der Taste wird die Antenne nach Westen, mit der Taste nach Osten, mit der Taste nach Norden und mit der Taste nach Süden gedreht. ● Sobald Sie die richtige Antennenposition erreicht haben, wählen Sie Aktuelle Position speichern aus, und drücken Sie die Taste OK, um den Antriebsmotor zurückzusetzen. Sie können die Werte je nach Standort eingeben.

Zu gespeicherter Position gehen.

1.4 Automatisches Scanner

Wenn die gespeicherte Position erreicht ist, wird auf dem Bildschirm “Anhalten” angezeigt. Sie können jetzt weitere Bedienungsvorgänge ausführen.

Über das Untermenü Automatisches Scannen können Sie automatisch Kanäle, auf denen nicht gesendet wird, von den vorprogrammierten Satelliten herunterladen. Wählen Sie Satellitenposition berechnen aus, um die Satellitenposition neu zu berechnen, und drücken Sie die Taste OK. So laden Sie Kanäle automatisch herunter: Sie können über die Tasten / für jeden Satelliten (Anzeige über die Tasten PG+/PG- die Optionen Alle/Aus/Nur freie auswählen.

1.2.2 Installationsmodus

Nachdem der Installateur den Zustand des Positionierers überprüft hat, sollte er dieses Menü verwenden. Er sollte Limits deaktivieren auswählen, bevor er den Benutzermodus verwendet. Aus : Es wird keine Suche durchgeführt. Alle : Es werden alle Kanäle durchsucht. Nür freie : Es werden nur freie Kanäle durchsucht.

Wählen Sie Antrieb und W E aus, und verwenden Sie die Tasten / , um den Motor anzusteuern. Mit der Taste wird die Antenne nach Westen und mit der Taste nach Osten gedreht. ● Wählen Sie Limits aktivieren aus, um Limit setzen zu aktivieren. ● Wählen Sie Limits deaktivieren aus, um Limit setzen zu deaktivieren. ● Wählen Sie Positionierer zurücksetzen aus, und drücken Sie die Taste OK, um den Positionierer zurückzusetzen. D-18

Drücken Sie die Taste OK. Das Menü Automatisches Scannen wird angezeigt. Alle Kanäle, die sich in der Liste des ausgewählten Satelliten befinden, werden automatisch heruntergeladen. Nach Abschluss des Suchvorgangs wird die Meldung "Suchergebnis des digitalen Receivers:" angezeigt. Drücken Sie zum Bestätigen auf die Taste OK.

Verwenden Sie die Tasten PG+/PG-, um Datum und Zeit einzustellen. ● Verwenden Sie die Tasten / , um horizontal in die nächste Spalte zu gelangen. ● Verwenden Sie die Tasten / , um vertikal zu den einzelnen Feldern zu gelangen. Hinweis : Der im Feld Signalstatus angezeigte Wert hat lediglich Informationscharacter. Die Signalqualität kann ausreichend sein, auch wenn der angezeigte Wert nicht maximal ist.

Die Set-Top-Box verfügt über die Funktion Manuelles Scannen, um neue Kanäle und schwache Signale auswählen zu können. Benutzer können hier die entsprechenden Kanaldaten eingeben. Wenn Sie im Menü Installation die Option Manuelles Scannen auswählen, wird die folgende Bildschirmseite angezeigt: Falls mehrere Parteien die Antenne und den LNB-Konverter gemeinsam nutzen, suchen Sie den Dienst im Bereich 950 MHz bis 2150 MHz.

Wählen Sie unter Suchtyp die Einstellung Automatisch oder Manuell aus. ● Wählen Sie unter Scan-Modus die Einstellung Alle oder Nur freie aus. ● Unter Andere Zeichengeschwindigkeit können Sie die Werte 1 bis 4 auswählen.

Hinweis : 1. Wenn Sie während des SMATV-Scannens unter Suchtyp die Einstellung Automatisch ausgewählt haben, brauchen Sie nur die gewünschte andere Zeichengeschwindigkeit(1-4) einzugeben.

2. Wenn Sie während des SMATV-Scannens unter

Suchtyp die Einstellung Manuell ausgewählt haben, müssen Sie Frequenz und Zeichengeschwindigkeit eingeben.

3. Für den Empfang von SMATV kann der

DiSEqC-Schalter im Menü LNB-Einstellungen aktiviert werden. Wählen Sie für die Unterstützung des DiSEqC–Schalters im Menü LNB-Einstellungen "SMATV" als verwendeten Satelliten. Hinweis : Wenn Sie einen neuen Transponder bei der Option TR laden über die Einstellung Neu zur Transponderliste hinzufügen, kann dieser später über das automatische Scannen verwendet werden; allerdings nur, wenn mindestens ein Kanal auf diesem neuen Transponder gefunden wird. Drücken Sie zum Speichern die Taste OK. Um bei TR laden einen neuen Transponder einzurichten, geben Sie "0" ein, oder wählen Sie die Option NEU über die Tasten / .

Geben Sie die Frequenz des gesuchten Transponders ein. Geben Sie die Zeichengeschwindigkeit des gesuchten Transponders ein. Wählen Sie die Vorwärtsfehlerkorrektur (FEC) des gesuchten Transponders aus. Sie können die Werte 1/2, 2/3, 3/4, 5/6, 7/8 oder Auto auswählen. Wählen Sie die Polarität des gesuchten Transponders aus: Horizontal/Vertikal/Linkszirkular/Rechtszirkular. Wenn Sie Horizontal auswählen, liegen 18 V Spannung in der Leitung des LNB-Konverters an. Wenn Sie Vertikal auswählen, liegen 13 V Spannung in der Leitung des LNB-Konverters an. Wählen Sie unter Scan-Modus die Einstellung Alle oder Nur freie aus. Wählen Sie unter Netzwerksuche die Einstellung JA aus. Durch genaue Ausrichtung auf den Transponder können Sie eine höhere Anzahl von Kanälen empfangen. Außerdem kann Netzname auf dem Bildschirm angezeigt werden. Die Verfügbarkeit dieses Dienstes hängt von den übertragenen Informationen des Satellitensignals ab. Aktivieren Sie die PID-Suche nur, wenn Sie SCPC-Programme (ein Kanal pro Träger) sehen möchten. Sie können eine manuelle Suche durchführen, indem Sie einzelne PID-Suche (Video/Audio/PCR) eingeben. Nachdem Sie eine Option ausgewählt haben, drücken Sie die Taste OK, um die Suche zu starten. Wenn Sie Automatisch auswählen, durchsucht der STB alle verfügbaren Kanäle basierend auf Symbolraten über ganze Frequenzbereiche hinweg. Bei der Einstellung Manuell werden Kanäle mit genauen Angaben für Symbolrate und Frequenz gesucht.

1.7 Lieferzustand wiederherstellen

Über diese Option können die Werkseinstellungen wiederhergestellt werden, sofern Probleme auftreten, nachdem Kanal- oder sonstige Daten geändert wurden, die möglicherweise fehlerhaft sind. Auf dem Bildschirm wird Folgendes angezeigt: Wenn Sie bei eingeblendetem Bestätigungsfenster die Taste OK drücken, werden die Werkseinstellungen des Receivers automatisch wiederhergestellt. Hinweis : Hiermit werden vorgenommene Einstellungen gelöscht! Alle Einstellungen und Informationen, einschließlich der Kanaldaten, werden gelöscht. D-20

Wählen Sie den gewünschten Satelliten aus, bei dem die manuelle Suche durchgeführt werden soll. Wählen Sie zum Suchen von Programmen, die von Satelliten ausgestrahlt werden und nicht im Menü aufgelistet sind, die Option Satellite 1 <Satellit 1>, Satellite 2 <Satellit 2> oder Satellite 3 <Satellit 3>. Wenn Sie Satellite 1, Satellite 2 oder Satellite 3 gewählt haben, sollten alle Informationen über den jeweiligen Satelliten angezeigt werden. ● Laden Sie einen Transponder. Über diese Option können alle Transponder der vorprogrammierten Liste geladen werden, die im Receiver gespeichert ist.

2.4 Alle Kanäle löschen

Das Menü Kanalanordnung umfasst 7 Funktionen: In diesem Menü können Sie Kanäle aus der Kanalliste entfernen, die einem bestimmten Satelliten oder Transponder zugeordnet sind. Außerdem haben Sie hier die Möglichkeit, eine Favoritenliste zu erstellen und die Kanalposition zu ändern. Drücken Sie bei eingeblendetem Bestätigungsfenster die Taste OK, um alle Kanäle zu löschen, und drücken Sie MENU / EXIT, um das Fenster zu schließen.

Geben Sie den PIN-Code ein. Wenn Sie noch keinen eigenen PIN-Code eingegeben haben, ist der werksseitig vorgegebene PIN-Code 0000 gültig.

2.5 Verwürfelte Kanäle löschen

Drücken Sie bei eingeblendetem Bestätigungsfenster die Tast OK, um alle verschlüsselten Kanäle zu löschen, und drücken Sie MENU / EXIT, um das Fenster zu schließen.

2.1 Satellit löschen

Wählen Sie die Satellitenliste aus, die gelöscht werden soll, indem Sie die ROTE ( i ) Taste drücken. ● Drücken Sie die Taste OK zur Bestätigung. Hinweis : Mithilfe dieser Funktion wird nicht der Satellit, sondern die Liste der Kanäle gelöscht, die für diesen Satelliten registriert sind.

2.6 Bevorzugte Kanäle

Der aktuelle Kanal kann sofort der gewünschten Favoritengruppe zugeordnet werden. Sie können einen Kanal auch mehreren Favoritengruppen zuordnen.

2.2 Transponder löschen

Wählen Sie die Transponderliste aus, die gelöscht werden soll, indem Sie die ROTE ( i ) Taste drücken. ● Drücken Sie die Taste OK zur Bestätigung.

Wählen Sie über die Taste FAV eine Favoritengruppe (FAV1–FAV9) aus. ● Wählen Sie im Fenster mit der Liste der Fernseh- bzw. Radiosender über die Taste / oder die Tasten PG+/PGdie gewünschte Kanalliste aus. ● Drücken Sie die ROTE ( i ) Taste, und weisen Sie danach den gewählten Kanal der Favoritengruppe zu. ● Drücken Sie zum Bestätigen auf die Taste OK. Hinweis : Mithilfe dieser Funktion wird nicht der Transponder, sondern die Liste der Kanäle gelöscht, die für diesen Transponder registriert sind.

Sie können die Liste der Fernseh- oder Radiosender ändern, indem Sie die Taste TV/RADIO drücken. Die Favoritenliste können Sie ändern, indem Sie die Taste FAV drücken.

Wählen Sie die Kanalliste aus, die gelöscht werden soll, indem Sie die ROTE ( i ) Taste drücken. ● Drücken Sie die Taste OK zur Bestätigung.

Wenn Sie die Taste TV/RADIO drücken, wird zwischen Fernsehprogramm- und Radioprogrammliste umgeschaltet. ● Wenn Sie die Taste FAV drücken, wird eine andere Favoritenliste ausgewählt. So löschen Sie Kanäle aus der Favoritengruppe: Wählen Sie über die Tasten / oder PG+/PG- eine Kanalliste. Drücken Sie die ROTE ( i ) Taste, um den gewählten Kanal aus der Favoritengruppe zu löschen.

Hinweis : Eine Favoritenliste kann maximal 200 Kanäle enthalten. D-22

3. Jugendschutz-Sperre

2.7 Kanal verschieben und bearbeiten

Wählen Sie über die Tasten / oder TV/RADIO die Liste der Fernseh- bzw. Radiosender aus. Wählen Sie über die Tasten / , PG+/PG- oder die Nummerntasten einen Kanal aus der Liste der Fernseh- bzw. Radiosender aus. Wählen Sie durch Drücken der ROTE ( i ) Taste einen Kanal. Drücken Sie die Tasten / oder PG+/PG-, um die Position des ausgewählten Kanals zu ändern, und drücken Sie zur Bestätigung die Taste OK. Wenn Sie den Kanal zur ursprünglichen Position zurückversetzen möchten, drücken Sie nicht auf die Taste OK sondern auf die BLAUE (AUDIO) Taste. Mit der Funktion Jugendschutz-Sperre können Sie mithilfe eines vierstelligen PIN-Codes (Personal Identification Number) Kanäle sperren und unerwünschte Zugriffe auf die STB unterbinden. (Werksseitig ist der PIN-Code 0000 festgelegt.) Wenn Sie dieses Menü aufrufen, stehen Ihnen zwei Möglichkeiten zur Verfügung: Sie können einen gewünschten Kanal sperren und Ihren PIN-Code ändern.

So bearbeiten Sie den Namen des Kanals:

Geben Sie den PIN-Code ein. Wenn Sie noch keinen eigenen PIN-Code eingegeben haben, ist der werksseitig vorgegebene PIN-Code 0000 gültig. Wählen Sie über die Tasten / oder die Taste TV/RADIO die Liste der Fernseh- bzw. Radiosender aus. Wählen Sie über die Tasten / , PG+/PG- oder die Nummerntasten einen Kanal aus, um ihn umzubenennen. Drücken Sie die GRÜNE (TEXT) Taste. Die Zeichentabelle wird angezeigt. Wählen Sie die gewünschte Zeichentabelle über die Zahlentasten 1–6. Wählen Sie mit den Tasten / , / das gewünschte Zeichen aus, und drücken Sie danach die Taste OK, um das Zeichen zu übernehmen. Wählen Sie den Kanal aus, indem Sie / , PG+/PG-, / drücken. ● Wenn Sie die Taste TV/RADIO drücken, wird zwischen Fernsehprogramm- und Radioprogrammliste umgeschaltet. ● Sperren Sie den Kanal, indem Sie die ROTE ( i ) Taste drücken. ● Drücken Sie die Taste OK zur Bestätigung.

Hinweis : Taste ROTE : Retroceso. Taste EXIT : Zeichentabelle verlassen, ohne den Kanalnamen zu ändern. Taste PG+/PG-: Markierungsbalken verschieben, Funktion Kanal verschieben und bearbeiten auf Liste mit allen Kanälen anwenden. Anschließend wird der Kanal gesperrt. Wenn Sie sich Sendungen ansehen möchten, die auf diesem Kanal ausgestrahlt werden, müssen Sie im Bestätigungsfenster den PIN-Code eingeben. Wenn Sie einen PIN-Code eingeben, um auf einen Kanal mit Kindersicherung Zugriff zu erhalten, wird dieser PIN-Code für alle Kanäle mit Kindersicherung übernommen. Sie können also mit einmaliger Eingabe des PIN-Codes bequem auf alle Kanäle mit Kindersicherung zugreifen.

So entsperren Sie einen Kanal:

Drücken Sie die Taste MENU, und drücken Sie danach die Taste OK, um die Daten zu speichern.

Drücken Sie erneut die ROTE ( i ) Taste, um den Kanal zu entsperren.

Wählen Sie die zweite Option PIN-Code ändern aus, wenn Sie den PIN-Code ändern möchten. Hier können Sie Transparenzebene, Anzeigedauer, Farbschema und Position der Bildschirmmenüs einstellen. Anschließend wird das folgende Menü angezeigt:

Wählen Sie Transparenzebene aus. Die Transparenz des On-Screen-Displays kann von 0 bis 100 % betragen. Die Einstellung erfolgt mit den Zahlentasten, den Tasten / oder den Tasten PG+/PG-. IIm ersten Feld müssen Sie den aktuellen PIN-Code eingeben und im zweiten Feld den neuen PIN-Code. Zur Bestätigung müssen Sie den neuen PIN-Code erneut eingeben.

: Einstellung in Schritten von 1 %. PG+/PG- : Einstellung in Schritten von 10 %. Beachten Sie, dass der PIN-Code vierstellig sein muss. Hinweis : Falls Sie den PIN-Code vergessen sollten, lesen Sie den Abschnitt “Systeminformationen”. Prägen Sie sich daher das neue Kennwort gut ein, oder bewahren Sie eine Niederschrift des Kennworts an einem sicheren Ort auf.

Die Transparenz ist nicht verfügbar, wenn das Farbschema User Defined <Benutzerdefiniert> eingestellt wurde. Legt fest, wie lange das Informationsfeld auf dem Bildschirm angezeigt wird. Die Dauer kann zwischen 0,5 und 60,0 Sekunden liegen. Die Einstellung erfolgt mit den Zahlentasten, den Tasten / oder den Tasten PG+/PG-. : Die Einstellung erfolgt in Schritten von 0,5 Sekunden. PG+/PG- : Einstellung in Schritten von 1 Sekunde.

Mithilfe dieser Option können Sie die Werkseinstellungen nach Ihren Anforderungen ändern. Farbschema einstellen: Passen Sie die Farben nach Belieben an. (z. B. Hintergrund, Text, Symbole, Zeilen, usw.) / Tasten / : Modus Color Scheme <Farbschema> auswählen. Color scheme 1: färbt das Menü himmelblau ein. Color scheme 2: färbt das Menü grün ein. Color scheme 3: färbt das Menü dunkelbraun ein. User defined : mit dieser Option können Sie eine benutzerdefinierte Farbe wählen. EPG colors : stellt die Farben des EPG-Menüs ein.

Mit der Option Sprachauswahl können Sie die gewünschte Sprache auswählen, die für Bildschirmanzeige, Soundtrack, Videotext, Untertitel oder EPG verwendet wird. Die Verfügbarkeit der Sprachen für Bildschirmanzeige, Soundtrack, Videotext, Untertitel oder EPG hängt vom gesendeten Satellitensignal ab. Selbst wenn die Sprache für den Untertitel ausgewählt werden kann, ist diese nicht verfügbar, wenn das Programm keine Untertitel unterstützt. Hinweis : Die Farbschemas 1, 2 und 3 können später durch aktualisierte Software angepasst werden.

Die OSD-Menüs stehen in 20 Sprachen zur Verfügung, um Benutzern aus verschiedenen Ländern die Bedienung zu erleichtern. ● Drücken Sie bei geöffnetem Menü Sprachauswahl die Tasten / um die Sprache zu ändern, und drücken Sie anschließend die Taste OK. ● Die ausgewählte Sprache bezieht sich auf Bildschirmanzeige, Soundtrack, Videotext oder EPG. D-26

DER WERKSSEITIG VORGEGEBENE PIN-CODE

So stellen Sie den Modus "User defined" <Benutzerdefiniert> oder "EPG colors" ein

4.4 Zeit- und Timer-Einstellung

Drücken Sie die GRÜNE (TEXT) Taste. Das zu ändernde Element wird angezeigt. ● Verschieben Sie das zu ändernde Element mit den Tasten / . ● Wählen Sie die gewünschte Farbe mit den Tasten / aus. ● Drücken Sie zum Ausführen die Taste OK.

Um die Hilfemitteilungen anzuzeigen, drücken Sie die GELBE (ALT) Taste. GMT steht für “Greenwich mean time” (Greenwichzeit). Dies kann nicht geändert werden.

Setzen Sie den Cursor auf dieses Untermenü, und drücken Sie die Taste OK. ● Drücken Sie die Tasten / um die Ortszeit unter Zeitzone zu ändern. Die Ortszeit hängt von Ihrem Standort ab.

Position des Bildschirmmenüs Das Gerät umfasst 15 Timer, einschließlich des EPG-Timers. Setzen Sie den Cursor auf die gewünschte Stelle, und drücken Sie die Tasten / oder / , bis das angezeigte Bild die gewünschte Position erreicht hat. Das angezeigte Bild wird entsprechend ausgerichtet. Wählen Sie die Nummer des Timers (1-15) im Menü Timer über die Tasten / aus. Drücken Sie die Tasten / , um die Ereigniswiederholung auszuwählen, die gespeichert werden soll: Täglich, Jeden Sonntag, Jeden Montag, Jeden Dienstag, Jeden Mittwoch, Jeden Donnerstag, Jeden Freitag, Jeden Samstag, Einmalig. Wenn der Timer über den EPG-Bildschirm eingestellt wird, werden die Meldungen "EPG" und "Ereigniswiederholung" angezeigt. ● Drücken Sie die Zifferntasten (0~9), um die gewünschte Einschaltzeit einzugeben. Drücken Sie anschließend die Tasten / , um eine Ausschaltzeit auszuwählen, die gespeichert werden soll. Wenn Einschaltzeit und Ausschaltzeit des Timers identisch sind, schaltet sich das Gerät bei Aktivierung des Programms nach 24 Stunden aus. ● Wählen Sie TV-Programm aus. Anschließend können Sie das gewünschte Programm festlegen, indem Sie die Tasten / drücken. Wenn Sie die Taste TV/RADIO drücken, wird zwischen Fernseh- und Radioprogramm umgeschaltet. ● Sie können mit der Timerfunktion tägliche oder wöchentliche Programmeinträge festlegen. Beachten Sie, dass die weniger häufigen Programmeinträge eine höhere Priorität besitzen. Wenn Sie z. B. mit der Timerfunktion die Programmeinträge "einmalig" und "täglich" festlegen, hat der Programmeintrag "einmalig" Vorrang. Wenn der Timer aktiviert ist, wird im Menü Timer die Meldung "Running" <wird ausgeführt> und die Nummer des Timers angezeigt.

4.3 Medieneinstellungen

Sie können hier verschiedene gewünschte Medieneinstellungen vornehmen. Setzen Sie den Cursor auf dieses Untermenü, und drücken Sie die Taste OK.

Drücken Sie die Tasten / , um zu den Unterpunkten zu gehen, und drücken Sie zum Auswählen der Option die Tasten / . Drücken Sie zum Bestätigen die Taste OK. Drücken Sie die Taste MENU oder EXIT, um das Menü zu verlassen. Wählen Sie TV-System aus: Mögliche Einstellungen sind PAL, SECAM, NTSC, PAL ➔ (auto) NTSC, SECAM ➔ (auto) NTSC, NTSC ➔ (auto) PAL, NTSC ➔ (auto) SECAM Wählen Sie TV-Seitenverhältnis aus: Hier stehen Ihnen die Einstellungen 4:3 (Standardbild) oder 16:9 (Breitbild) zur Verfügung. Wählen Sie Seitenverhältnis-Konvertierung aus: Hier stehen Ihnen die Einstellungen Letter Box, Pan & Scan, Gemischt oder Voll zur Verfügung. Wählen Sie Videosignaltyp aus: Composite, Composite + RGB oder Composite + YUV. Wählen Sie RF-Kanal aus: Ch 21~Ch 69 Wählen Sie das Rundfunksystem aus: B/G, I oder D/K. D-28

Wenn Sie sich mit einem Dienstanbieter oder einem Dienstzentrum in Verbindung setzen müssen, werden Sie möglicherweise nach Informationen gefragt, die in diesem Menü enthalten sind. Setzen Sie den Cursor auf dieses Untermenü, und drücken Sie die Taste OK. Folgendes wird auf dem Bildschirm angezeigt. Hinweis :

1. Ändern des PIN-Codes der Smartcard:

Ändern Sie gegebenenfalls den PIN-Code der Smartcard.

2. Altersbeschränkung ändern:

Ändern Sie gegebenenfalls die Einstellungen des Familienfilters. Wenn Sie den PIN-Code vergessen haben, drücken Sie die Taste "0" viermal. Der aktuelle PIN-Code wird angezeigt. Vergessen Sie nicht, dass Ihre Kinder oder andere Personen auf diese Weise Zugang zum PIN-Code erhalten können. H i n w e i s: Dieser Dienst steht nicht auf allen Kanälen zur Verfügung.

3. Sperranzeige ändern:

Sie können den Sperrstatus der ViaccessSmartcard ändern.

4.6 Software-Upgrade

4. Herausgeberinformationen:

Hier können Sie alle Informationen aufrufen, die der Herausgeber auf der Smartcard gespeichert hat. Sie können neue Software für diese Set-Top-Box über die Satelliten ASTRA, Sirius und Hotbird herunterladen und installieren, sobald sie zur Verfügung steht. Hinweis :

Mithilfe dieser Option können die Berechtigungen für die Smartcard angezeigt werden. Die Satelliten zum Aktualisieren der Samsung-Software können in Zukunft gewechselt werden. Schalten Sie die Set-Top-Box während des Herunterladens nicht aus. Wenn eine neue Softwareversion vorliegt, werden Sie gefragt, ob Sie die alte Software aktualisieren möchten oder nicht. Wenn Sie die Taste OK drücken, wird die Aktualisierung sofort durchgeführt. Wenn keine Aktualisierung möglich ist, wird die folgende Meldung angezeigt: “Die Software kann nicht aktualisiert werden.” Falls keine Aktualisierung erforderlich ist, wird die Meldung “Keine Software-Aktualisierung notwendig.” angezeigt. Falls bekannt wird, dass für Samsung-Software ein Transponder gewechselt wird, wählen Sie über die Taste / im Menümodus die Option User Advanced Mode <Erweiterter Benutzermodus> aus. Stellen Sie dann die exakten Parameter für den neuen Transponder ein.

4.7 Kanaldaten kopieren

Wenn Sie Kanaldaten von einem Receiver auf einen anderen kopieren möchten, führen Sie die nachstehenden Anweisungen aus. Nehmen Sie in der Master-Set-Top-Box die gewünschten Kanaleinstellungen vor, beispielsweise Favoritenkanäle festlegen, Kanäle sperren. Stellen Sie die Master-Set-Top-Box und die Slave-Set-Top-Box zusammen auf.

Schließen Sie den Master- und Slave-Receiver an das Netz an. Master-Set-Top-Box (installierter Receiver): Standby-Modus Slave-Set-Top-Box (zu installierender Receiver): Menümodus Verbinden Sie die beiden Receiver mithilfe eines seriellen RS232-Kabels (An beiden Enden muss ein Stecker mit gekreuzten Signalen sein).

5. Wählen Sie System Setup aus, und drücken Sie die Taste OK.

6. Wählen Sie mit den Tasten / die Option Kanaldaten kopieren aus.

7. Drücken Sie 'OK', um den Kopiervorgang zu starten.

Hinweis: DSB-B270V DSB-B270V

Entfernen Sie die Smartcard, bevor Sie diese Funktion verwenden. D-30

D-31 MF68-00422A_D 12/5/06 5:09 PM Page 32 Problem TECHNISCHE DATEN Stromversorgung Problemlösung Die LEDs der Frontblende leuchten nicht. Es liegt keine Spannung an. Das Netzkabel ist nicht ordnungsgemäß angeschlossen. Schließen Sie das Netzkabel ordnungsgemäß an. Typ : Eingangsspannung : Sicherungswerte : Auf dem Bildschirm wird kein Bild angezeigt. Der Receiver befindet sich im Standby-Modus. Das Scart-Kabel ist nicht ordnungsgemäß mit dem Videoausgang des Fernsehgeräts verbunden. Am Fernsehgerät wurde der falsche Kanal oder Videoausgang ausgewählt. Schalten Sie den Receiver ein. Überprüfen Sie den Anschluss, und stellen Sie ihn gegebenenfalls ordnungsgemäß her. Tuner Das Audiokabel wurde falsch angeschlossen. Die Lautstärke wurde auf Null abgesenkt. Die Stummschaltung ist aktiviert. Überprüfen Sie den Anschluss, und stellen Sie ihn gegebenenfalls ordnungsgemäß her. Falsche Bedienung. Zielen Sie mit der Fernbedienung direkt auf den Receiver. Tauschen Sie die Batterien aus, oder legen Sie sie ordnungsgemäß ein. Die Fernbedienung funktioniert nicht. Die Batterien sind verbraucht oder falsch eingelegt. Frequenzbe reich : Eingangssignalpegel : Kanalauswahl : Eingangsimpedanz : Stecker typ : LNB - Leistungsregelung : DiSEqC : Überprüfen Sie den am Fernsehgerät ausgewählten Kanal und Videoausgang, und ändern Sie sie gegebenenfalls (siehe Bedienungsanleitung des Fernsehgeräts). Heben Sie die Lautstärke am Fernsehgerät an. Drücken Sie die Taste MUTE. Die Bildqualität ist schlecht. Die Signalstärke ist zu gering. Überprüfen Sie die Signalstärke im Menü Automatisches Scannen. Korrigieren Sie die Antennenausrichtung. Auf dem Bildschirm wird die Meldung "Signal wird gesucht" angezeigt. Das Antennenkabel ist nicht angeschlossen oder sitzt nicht fest. Der LNB-Konverter ist defekt. Falsche Position der Satellitenantenne. Überprüfen Sie den Anschluss, und stellen Sie ihn gegebenenfalls ordnungsgemäß her. Der Satellit ist noch nicht gespeichert. Führen Sie im Menü Automatisches Scannen oder Manuelles Scannen eine Suche durch. Auf dem Bildschirm werden die folgenden Meldungen angezeigt: "Überprüfen Sie die Chipkarte." "Legen Sie die Chipkarte ein." Die Smartcard ist - nicht ordnungsgemäß installiert - nicht installiert. (Je nach Modell:) Überprüfen Sie die Smartcard. Installieren Sie die Smartcard. 950 MHz - 2150 MHz -65 bis -25 dBm PLL - Signal generator 75 Ω unsymmetrisch F - Buchsenstecker 13 V/18 V, 22-kHz-Ton Unterstützung der Version 1.2 Demodulator Typ : Symbolrate : Interne FEC : QPSK-DEMODULATION (DVB-S)

Viterbi-Faltungscode Codie rungsrate: 1/2,2/3,3/4,5/6,7/8 Reed Solomon-Code (204,188), t = 8 Externe FEC : Video decodierer System decodierung : Tauschen Sie den LNB-Konverter aus. Überprüfen Sie die Position, und korrigieren Sie sie gegebenenfalls. Überprüfen Sie die Signalstärke im Menü Automatisches Scannen. Auf dem Bildschirm wird die Fehlermeldung "Kanaldaten nicht vorhanden" angezeigt. SMPS AC 100 - 240V~, 50/60 Hz 250 V/T1.6 AH

4:3 (Standard) und 16:9 (Breitbild) 720(h) x 576(v) x 50 Halbbilder/s Profil und Stufe : Datenrate : Video formate : Bildauflösung : Audio decodierer System decodierung : Audio modus : Sampling - Frequenz : MPEG 1 ISO/IEC 11172-3, Schicht I & II Mono, Dual, Stereo, Joint-Stereo 32, 44.1, 48 kHz ENTSORGUNG Das Gerät, das Verpackungsmaterial (beispielsweise Styropor) und die Batterien dürfen niemals zusammen mit dem Haushaltsabfall entsorgt werden. Informieren Sie sich über die örtlichen Entsorgungsbestimmungen, und entsorgen Sie Abfälle gemäß den entsprechenden Verordnungen an den dafür vorgesehenen Standorten. D-32

Mögliche Ursache Es erfolgt keine Tonwiedergabe. DSB-B270V DSB-B270V FEHLERSUCHE MF68-00422A_D 12/5/06 5:09 PM Page 34 NOTIZEN DSB-B270V DSB-B270V TECHNISCHE DATEN AV- Ausgänge Scart-Buchse TV : Scart-Buchse VCR : SPDIF : VIDEO (CVBS, RGB) , AUDIO R und L VIDEO (CVBS, RGB) , AUDIO R und L Digitaler Audioausgang HF - Modulator Kanal 21 ~ 69(Kanal 21 voreingestellt) PAL B/G, I, D/K (Voreinstellung PAL B/G) 70±5 dBµV IEC - Stecker IEC - Buchsenstecker PLL - Signal generator

Modulator ausgang : Video format : UHF-Ausgangspegel : Ausgang : Ant ennenausgang : Abstimmverfah ren : Serieller Datenanschluss Standard frequenz : Anschlusstyp : RS232C, max. 115,2 kB RCA Smartcard 1 Steckplatz, inklusive Viaccess : Schnittstelle und Entschlüsselung D-34
