MANUAL DE USUARIO DSB-B270 SAMSUNG

2.3 Supprimer canal

RS232C, Max. 115.2 kB RCA tipo jack Instrucciones de uso

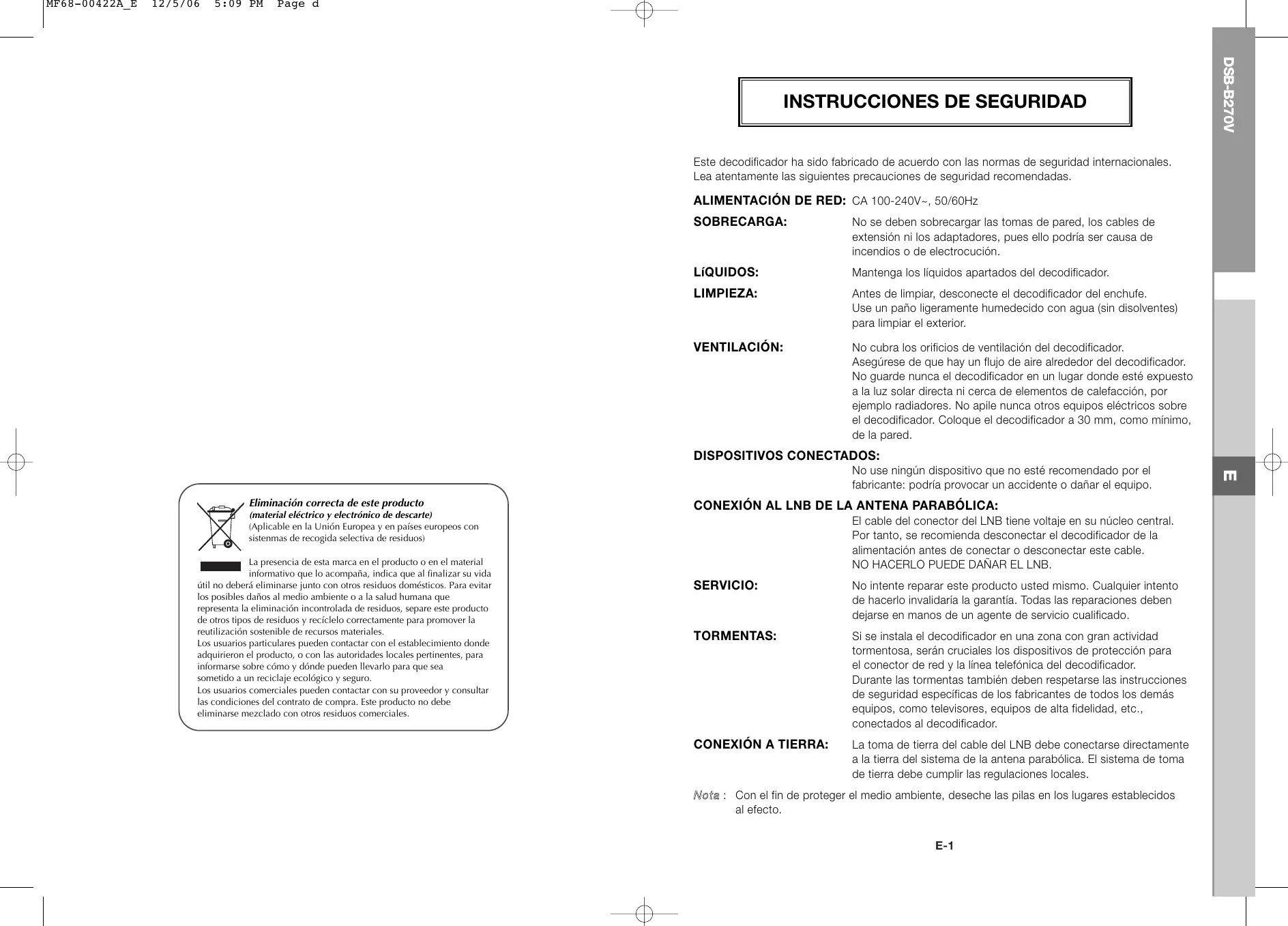

INSTRUCCIONES DE SEGURIDAD

Este decodificador ha sido fabricado de acuerdo con las normas de seguridad internacionales. Lea atentamente las siguientes precauciones de seguridad recomendadas. ALIMENTACIÓN DE RED: CA 100-240V~, 50/60Hz SOBRECARGA: No se deben sobrecargar las tomas de pared, los cables de extensión ni los adaptadores, pues ello podría ser causa de incendios o de electrocución. LíQUIDOS: Mantenga los líquidos apartados del decodificador. LIMPIEZA: Antes de limpiar, desconecte el decodificador del enchufe. Use un paño ligeramente humedecido con agua (sin disolventes) para limpiar el exterior. VENTILACIÓN: No cubra los orificios de ventilación del decodificador. Asegúrese de que hay un flujo de aire alrededor del decodificador. No guarde nunca el decodificador en un lugar donde esté expuesto a la luz solar directa ni cerca de elementos de calefacción, por ejemplo radiadores. No apile nunca otros equipos eléctricos sobre el decodificador. Coloque el decodificador a 30 mm, como mínimo, de la pared. DISPOSITIVOS CONECTADOS: Eliminación correcta de este producto (material eléctrico y electrónico de descarte) (Aplicable en la Unión Europea y en países europeos con sistenmas de recogida selectiva de residuos) La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y recíclelo correctamente para promover la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto no debe eliminarse mezclado con otros residuos comerciales. CONEXIÓN AL LNB DE LA ANTENA PARABÓLICA: El cable del conector del LNB tiene voltaje en su núcleo central. Por tanto, se recomienda desconectar el decodificador de la alimentación antes de conectar o desconectar este cable. NO HACERLO PUEDE DAÑAR EL LNB. SERVICIO: No intente reparar este producto usted mismo. Cualquier intento de hacerlo invalidaría la garantía. Todas las reparaciones deben dejarse en manos de un agente de servicio cualificado. TORMENTAS: Si se instala el decodificador en una zona con gran actividad tormentosa, serán cruciales los dispositivos de protección para el conector de red y la línea telefónica del decodificador. Durante las tormentas también deben respetarse las instrucciones de seguridad específicas de los fabricantes de todos los demás equipos, como televisores, equipos de alta fidelidad, etc., conectados al decodificador. CONEXIÓN A TIERRA: La toma de tierra del cable del LNB debe conectarse directamente a la tierra del sistema de la antena parabólica. El sistema de toma de tierra debe cumplir las regulaciones locales. N o t a : Con el fin de proteger el medio ambiente, deseche las pilas en los lugares establecidos al efecto. E-1

No use ningún dispositivo que no esté recomendado por el fabricante: podría provocar un accidente o dañar el equipo. MF68-00422A_E 12/5/06 5:09 PM Page 2 E-2

1. SECCIÓN DEL USUARIO

4000 CANALES PROGRAMABLES DESCARGA DEL SOFTWARE A TRAVÉS DE SATÉLITE Y PC GUÍA DE PROGRAMAS ELECTRÓNICA AVANZADA POSIBILIDAD DE VARIOS IDIOMAS EN LA OSD SUBTÍTULOS Y TELETEXTO (OSD Y VBI) ADMITIDOS CON VARIOS IDIOMAS ADMITE DiSEqC 1.2 UNIDAD DE MANDO A DISTANCIA POR INFRARROJOS CON FUNCIONALIDAD COMPLETA

VISOR LED DE SIETE SEGMENTOS

FUNCIÓN DE EXPLORACIÓN AUTOMÁTICA O MANUAL ORGANIZACIÓN DE CANALES (PROGRAMABLE) SALIDA SCARTS BAJO CONSUMO

NUEVE LISTAS DE FAVORITOS

EPG ACTUALIZADA AUTOMÁTICAMENTE

BUCLE DE PASO PARA SEÑAL RGB

15 TEMPORIZADORES PARA RESERVAR PROGRAMAS

(EVENTOS) PARA ACTIVACIÓN/DESACTIVACIÓN

2. SECCIÓN DE SINTONIZACIÓN

SINTONIZADOR DE BANDA ANCHA DE 950~2150 MHz VELOCIDAD DE SÍMBOLOS DE 2~45 MS/s SALIDA IF CON BUCLE DE PASO DE CC PARA RECEPTOR ANALÓGICO ADMITE DiSEqC VERSIÓN 1.2

CONMUTACIÓN 13V/18V

CONTROL DE TONOS CONTINUO DE 22 kHz

3. SECCIÓN DE VÍDEO

CUMPLE LA NORMA DVB-S

VÍDEO MPEG-2 (MP@ML) VELOCIDAD DE DATOS DE 1~15 Mb/s

COMPATIBLE CON SCPC Y MCPC

ADMITE LAS PROPORCIONES DE PRESENTACIÓN DE 4:3 (NORMAL) Y 16:9 (PANTALLA ANCHA)

SALIDA DE MODULADOR

4. SECCIÓN DE AUDIO

AUDIO MPEG 1 CAPAS I & II

MODOS DE AUDIO MONO, DUAL, ESTÉREO Y ESTÉREO CONJUNTO FRECUENCIAS DE BARRIDO DE 32, 44.1 Y 48 kHz CONTROL DE VOLUMEN Y FUNCIÓN DE SILENCIO POR MEDIO

DEL MANDO A DISTANCIA

SALIDA DE AUDIO DIGITAL SPDIF

SALIDA (ÓPTICA) DE FLUJO DE BITS CODIFICADOS DE DOLBY DIGITAL

Instrucciones de seguridad . . . . . . . . . . . . Características generales . . . . . . . . . . . . . . Conexión del STB . . . . . . . . . . . . . . . . . . . . Descripción . . . . . . . . . . . . . . . . . . . . . . . . Panel frontal . . . . . . . . . . . . . . . . . . . . . . . . Pared dorsal . . . . . . . . . . . . . . . . . . . . . . . . Unitdad de mondo remoto . . . . . . . . . . . . . . Funciones básicas. . . . . . . . . . . . . . . . . . . . Accionamiento del receptor . . . . . . . . . . . . Menú principal . . . . . . . . . . . . . . . . . . . . . .

1. Instalación . . . . . . . . . . . . . . . . . . . . . .

1.1 Configuración de LNB . . . . . . . . . .

1.2 Configuración del posicionador . . .

1.2.1 Modo de usuario . . . . . . . . . . . . .

1.2.2 Modo de instalador . . . . . . . . . . .

1.3 Configuración de Solarsat . . . . . . .

1.4 Exploración automática . . . . . . . . .

1.5 Exploración manual . . . . . . . . . . . .

1.6 Exploración SMATV . . . . . . . . . . . .

1.7 Restaurar los valores de fábrica . . .

2. Organización de los canales . . . . . . . .

2.1 Suprimir satélite . . . . . . . . . . . . . . .

2.2 Suprimir transpondedor . . . . . . . . .

2.3 Suprimir canal . . . . . . . . . . . . . . . .

2.4 Suprimir todos los canales . . . . . . .

2.5 Suprimir los canales codificados . . .

2.6 Canales preferidos . . . . . . . . . . . . .

2.7 Desplazar y editar canal . . . . . . . . .

3. Bloqueo primario . . . . . . . . . . . . . . . . .

3.1 Fijar el bloqueo de canales . . . . . . .

3.2 Cambiar el código PIN . . . . . . . . . .

4. Configuración del sistema . . . . . . . . . .

4.1 Selección del idioma . . . . . . . . . . .

4.2 Configuración de OSD . . . . . . . . . .

4.3 Parámetros del medio . . . . . . . . . .

4.4 Parámetros de hora y temporizador

4.5 Información del sistema . . . . . . . . .

4.6 Ampliación del software . . . . . . . . .

4.7 Copiar datos de canal . . . . . . . . . .

5. Viaccess integrado . . . . . . . . . . . . . . . .

Resolución de problemas . . . . . . . . . . . . . . Eliminación . . . . . . . . . . . . . . . . . . . . . . . . . Especificaciones técnicas . . . . . . . . . . . . .

CARACTERÍSTICAS GENERALES

DSB-B270V DSB-B270V INDICE MF68-00422A_E 12/5/06 5:09 PM Page 4

1. UBICACIÓN DEL RECEPTOR

CONEXIÓN DEL “STB”

CONEXIÓN DEL “STB”

7. INSERCIÓN DE TARJETAS INTELIGENTES PARA SERVICIOS VIACCESS

El STB debe colocarse en un sitio adecuadamente ventilado. No lo coloque en un mueble totalmente cerrado ya que restringiría el flujo del aire y provocaría sobrecalentamientos. La ubicación debe estar protegida de la luz solar directa, del exceso de humedad, de movimientos bruscos y de animales domésticos. Evite apilar otros componentes electrónicos sobre el receptor. La ubicación debe ser accesible con seguridad para el cable del sistema de antena. Para ver un servicio codificado necesita una tarjeta Smartcard válida. Este STB tiene el Viaccess integrado para ver programas de Viaccess. N o t a : Inserte la tarjeta inteligente con el chip de color dorado hacia abajo. Ligações

2. CONEXIÓN DEL RECEPTOR AL SISTEMA DE LA PARABÓLICA

Tras instalar el sistema de antena, conecte el cable coaxial del LNB de la antena al terminal marcado "DISH INPUT" de la parte trasera del STB. Todos los conectores de cables deben apretarse a mano, sin usar para ello ningún tipo de llave. El cable debe ser coaxial trenzado con una impedancia de 75 ohmios y con un conector de tipo "F".

3. CONEXIÓN DEL RECEPTOR AL TELEVISOR

Para conectar el receptor al televisor puede usar un cable Scart. En caso de conectar el TV mediante un cable SCART, conecte el conector SCART marcado TV al puerto SCART correspondiente del TV.

4. CONEXIÓN DE UN RECEPTOR ANALÓGICO

Para facilitar al usuario la utilización de un receptor analógico para ver canales analógicos, el STB incorpora un terminal de bucle pasante marcado "LOOP". Conecte el cable coaxial de este terminal al terminal de entrada IF del receptor analógico. Dejando el STB en modo de espera se podrán sintonizar y ver receptores analógicos desde el receptor analógico.

5. CONEXIÓN DEL VÍDEO

Pueden establecerse los distintos ajustes de los soportes deseados. Coloque el cursor en este submenú y pulse OK. Para conectar un reproductor de vídeo o de DVD, el STB incorpora en su parte trasera un conector SCART, marcado "AV2 (EXT)". Con un conector SCART puede conectarse el reproductor de vídeo o de DVD al receptor.

N o t a : El modo de espera admite esta conexión.

6. CONEXIÓN DEL SISTEMA DE AUDIO DIGITAL

Conecte un cable de fibra óptica entre la salida digital de audio del receptor y la salida óptica SPDIF del sistema de audio digital.

Pulse las teclas / para desplazar los subelementos y las teclas / para seleccionar la opción. Pulse la tecla OK para confirmar. Pulse las teclas MENU/EXIT para salir del menú. Seleccione el sistema de TV: PAL, SECAM, NTSC, PAL ➔ (auto) NTSC, SECAM ➔ (auto) NTSC, NTSC ➔ (auto) PAL, NTSC ➔ (auto) SECAM Seleccione el tipo de TV en función del aparato del que se disponga: ESTÁNDAR, relación 4: 3 o PANTALLA ANCHA, relación 16 : 9. Seleccione la conversión de la relación de la visualización: Letter Box, Pan & Scan, Mezclado o Completo. Seleccione el tipo de señal de vídeo: Compuesta, Compuesta + RGB o Compuesta + YUV. Seleccione el canal correspondiente: Ch 21~Ch 69 Seleccione el sistema de emisión: B/G, I o D/K.

E-5 MF68-00422A_E 12/5/06 5:09 PM Page 6 DSB-B270V DSB-B270V DESCRIPCIÓN DESCRIPCIÓN Pared dorsal Panel frontal

Se utiliza para encender el receptor o dejarlo en suspensión.

4. EXIT

Se utiliza para salir de un menú, volver al anterior o salir de una carátula.

5. MENU

Se utiliza para abrir un menú o volver al anterior.

6. OK

Se utiliza para introducir y confirmar en el receptor los datos del menú del sistema. Tecla usada para seleccionar el elemento. Si se pulsa mientras se ve la televisión aparecerá una lista de canales.

Se utilizan para cambiar de canal mientras se ve la televisión y para mover la barra de resaltado con el fin de seleccionar las opciones del menú.

Se utilizan para subir y bajar el volumen manualmente mientras se ve la televisión y para mover la barra de resaltado con el fin de seleccionar las opciones del menú.

9. Ranura de la tarjeta

Aquí se conecta el cable coaxial procedente del LNB de la parabólica. La entrada IF se realiza a través de este puerto y la gama de frecuencias de entrada es 950-2150 MHz. También la conmutación de voltaje de 13 y 18 V se realiza a través de este puerto.

2. LOOP

Permite la conexión de un receptor analógico. El receptor se conecta con este puerto "LOOP".

3. RF IN

Aquí se conectan los canales de RF locales al TV a través de LOOP.

4. RF OUT

Se utiliza para conectar el TV a través del cable RF.

5. AV1 (TV)

Se usa para conectarse al televisor. El formato YUV es compatible.

6. AV2 (EXT)

Se usa para conectarse al vídeo u otro equipo.

7. AC MAINS

Aquí se enchufa el cable de alimentación CA. La gama de voltaje CA de entrada va de 100 a 240 V, a 50/60 Hz.

8. PUERTO DE DATOS RS 232

Se utiliza para conectar el receptor a un ordenador con el fin de leer y cargar información sobre datos.

9. DIGITAL AUDIO OUT

Salida para conexión a un amplificador digital. Recibe los mandatos IR del mando a distancia.

1. DISH INPUT

2. 7 Visor de siete segmentos Este visor de LED muestra el número de canal actual.

Si el receptor está en modo de suspensión, el visor muestra la hora actual.

3. Sensor de infrarrojos

MF68-00422A_E 12/5/06 5:09 PM Page 8 DESCRIPCIÓN DSB-B270V DSB-B270V DESCRIPCIÓN Unitdad de mondo remoto

10. ALT (AMARILLO) Permite seleccionar la lista de pistas sonoras del servicio en curso.

Esta tecla funciona igual que la tecla AMARILLA del menú. Púlsela una vez para que aparezca la pista sonora. Púlsela dos veces para que aparezca la pista de vídeo. Los servicios de pista de sonido y de vídeo no se facilitan para todos los canales y dependen de las condiciones del operador. Esta tecla permite visualizar el mensaje de ayuda del submenú.

1. POWER

Permite conmutar el receptor entre ON y STANDBY (encendido y espera).

2. TECLAS NUMÉRICAS 0-9

Estas teclas permiten introducir valores numéricos válidos y seleccionar directamente el canal indicando su número.

11. AUDIO (AZUL)

3. PG+/PGEstas teclas permiten avanzar o retroceder por

las páginas del menú y la lista de TV/radio.

12. i (INFORMACIÓN) Esta tecla permite visualizar el cuadro de información del programa en

(ROJO) la pantalla. Esta tecla funciona igual que la tecla ROJA del menú. Púlsela una vez y obtendrá información básica del programa. Púlsela dos veces y en el cuadro se obtendrá información detallada del canal.

4. TV/RADIO

Esta tecla permite alternar entre el canal de TV y el canal de radio.

5. MUTE

Esta tecla permite alternan entre sonido normal y silencio. Esta tecla permite abrir el menú o volver al menú anterior.

14. EXIT

6. FAV

Esta tecla conmuta entre listas de favoritos. Esta tecla permite salir de un menú o regresar el menú anterior o salir de algunos mensajes informativos.

15. OK

7. EPG

La tecla EPG muestra la guía de programas de TV/radio. Esta tecla se utiliza para introducir y confirmar los datos del receptor en el sistema de menús. Dicha tecla se utiliza para seleccionar el elemento. Si se pulsa mientras se ve la televisión, aparecerá una lista de canales.

17. CH

9. TEXT (VERDE)

Esta tecla se utiliza para seleccionar la modalidad de subtítulos. Funciona igual que la tecla VERDE del menú. Púlsela una vez para que aparezcan los subtítulos. Puede seleccionarse el idioma que se desea mediante las teclas de canal +/-. Púlsela dos veces: aparecerá el Teletexto en el televisor y se anularán las demás funciones. Este Teletexto se puede visualizar en televisores que no posean la función de Teletexto. Púlsela tres veces: el Teletexto estará disponible en el televisor. Significa que se puede seleccionar el Teletexto en el televisor mediante el mando a distancia. E-8

Estas teclas permiten mover la barra de selección para escoger las opciones del menú. /CH Estas teclas permiten cambiar de canal.

18. VOL+/VOL-

Estas teclas permiten aumentar o disminuir el volumen.

19. TIMER

Esta tecla permite reservar eventos (programas) en uno o varios temporizadores en EPG. Si se define un evento con un temporizador, se activará o desactivará automáticamente en función de la hora de inicio/finalización del evento. Esta tecla activa/desactiva el temporizador en EPG como un conmutador. Después de activar la pantalla EPG mediante la tecla “EPG”, se puede seleccionar el evento de interés (programa) mediante las teclas / y las teclas / . A continuación, pulse la tecla del temporizador. Si el evento está reservado en el temporizador, aparece ® en la esquina derecha del nombre del evento. También aparece “EPG” en “Event Repetition” (repetición de eventos) en “Time & Timer Settings” (configuración de la hora y del temporizador). Sin embargo, si no hay ningún evento en EPG para dicho canal, no se admite este temporizador.

13. MENU

8. LAST

Esta tecla permite recuperar directamente de la lista el último canal que estuviese viendo. N o t a : Al insertar las pilas, compruebe que la polaridad (+/-) sea la correcta. Esta tecla permite cambiar el sonido al canal izquierdo al derecho o a ambos. Esta tecla funciona igual que la tecla AZUL del menú. MF68-00422A_E 12/5/06 5:09 PM Page 10 DSB-B270V DSB-B270V

FUNCIONES BÁSICAS

FUNCIONES BÁSICAS

3. Selección de la pista sonora

1. Pantalla de visualización

Pulse la tecla AMARILLO (ALT) para ver la lista de pistas sonoras. ● Pulse la tecla / and OK para seleccionar una. Antes de poder ver el programa de televisión se ha de llevar a cabo la instalación. Por tanto, en principio sólo se verán imágenes de menú. Una vez programados los canales de televisión, se verá la siguiente imagen (banda) cada vez que se cambie de canal: Número del canal

4. Selección de la pista de vídeo

Información del programa Favorito actual Pulse dos veces la tecla AMARILLO (ALT) para ver la lista de pistas de vídeo. ● Pulse la tecla / and OK para seleccionar una. Número de la pista sonora del canal actual Pulse la tecla ROJA ( i ) en modo de visionado. Seleccione el canal pulsando las teclas NUMÉRICAS (0~9) o las teclas / y seleccione la tecla TV/RADIO para ir al canal de TV o de radio.

5. Lista de canales secundarios

Cuando se dispone de canales secundarios en el canal actual (programa) después de cambiar de canal, aparece [C] en la esquina derecha del mensaje informativo. En ese caso, pulse la tecla AMARILLO (ALT). De este modo se puede obtener la lista de todos los canales secundarios. Seleccione el canal secundario que desea en la lista de canales secundarios. Información detallada sobre el programa

Pulse dos veces la tecla ROJA ( i ) mientras se está viendo un programa. Después de pulsar por segunda vez la tecla ROJA ( i ), puede aparecer información detallada del programa actual en otro cuadro, si aún hay más información.

6. Lista de servicios

Cuando la información ocupa más de una página, se puede utilizar PG+/PG- para pasar o retroceder página.

Nota : Este servicio depende del proveedor de servicios. Pulse la tecla OK mientras se está viendo un programa. Seleccione la lista pulsando las teclas TV/RADIO o FAV key. El icono detrás del nombre del canal indica que está codificado, mientras que el icono significa que es una canal bloqueado.

2. Control del volumen

Para controlar el volumen:

Pulse las teclas / , VOL- o VOL+ para ajustar el volumen. Pulse la tecla MUTE para cambiar a modo silencioso. ● Vuelva a pulsar la tecla MUTE o las teclas / para cancelar la anulación del sonido.

La teclas de color corresponden a la siguiente lista de servicios.

Seleccione el canal pulsando / , PG+/PG-. Pulse la tecla OK para ver ese canal.

Tecla AMARILLA (ALT) - Alfabética

Cada vez que se cambie de canal también se verá esta imagen. Si pulsa la tecla TV/RADIO del mando a distancia, se conmuta entre los programas de TV y de Radio. MF68-00422A_E 12/5/06 5:09 PM Page 12

FUNCIONES BÁSICAS

6.1 Servicio Preferidos

7. Información del programa

EPG: guía de programas electrónica La guía electrónica de programas proporciona información de programas de los canales. Pulse la tecla VERDE (TEXT) de la unidad de control para seleccionar la lista de Preferidos. ● Pulse la tecla VERDE (TEXT) para conmutar entre las listas de grupos y canales. ● Use las teclas / , PG+/PG- para seleccionar el grupo de favoritos que desee. Nota :

1. Este servicio depende del proveedor de servicios.

2. Cuando el receptor ha reconocido la hora GMT de la

señal (lo que lleva unos segundos) puede mostrar la información de EPG correcta. Pulse la tecla EPG mientras se está viendo un programa. Esta función aparece en la pantalla usando sólo la hora. En el visor LED del receptor se verá “EPG”.

6.2 Servicio Alfabética

Pulse la tecla AMARILLA (ALT) del mando a distancia para seleccionar la lista Alfabética. ● Pulse la tecla AMARILLA (ALT) para conmutar entre las listas de grupos y canales. ● Use las teclas / , PG+/PG- para seleccionar el grupo alfabético que desee.

Tecla VERDE (TEXT): la tecla verde se utiliza para volver a la fecha anterior. Tecla AMARILLA (ALT): la tecla amarilla se utiliza para ir a la fecha siguiente. ● Tecla AZUL (AUDIO) se puede utilizar para avanzar por las páginas, si la información ocupa más de una página. ● Tecla ROJA ( i ) se puede utilizar retroceder por las páginas, si la información ocupa más de una página.

Pulse la tecla AZUL (AUDIO) del mando a distancia para seleccionar la lista Proveedor. ● Pulse la tecla AZUL (AUDIO) para conmutar entre las listas de grupos y canales. ● Use las teclas / , PG+/PG- para seleccionar el grupo de proveedores que desee. Con las teclas TV/RADIO o FAV es posible desplazarse entre las distintas listas de programas. Seleccione el canal pulsando las teclas / , PG+/PG- y pulse la tecla OK para ver ese canal. Se puede regresar al evento actual pulsando la tecla LAST mientras se mueven eventos en este canal. ● Si se pulsa la tecla TIMER en el mando a distancia mientras se encuentra en la pantalla EPG, si el canal en curso implica un evento, se establece automáticamente el temporizador y aparece el temporizador definido en la pantalla EPG. Un programa definido de este modo se indica en el campo Timer (temporizador ) de Time & Timer Setting (configuración de la hora y del temporizador).

6.4 Servicio transpondedor

Pulse la tecla ROJA ( i ) del mando a distancia para seleccionar la lista Transpondedores. ● Pulse la tecla ROJA ( i ) para conmutar entre las listas de grupos y canales. ● Use las teclas / , PG+/PG- para seleccionar el grupo de transpondedores deseado.

Se puede ajustar el intervalo pulsando las teclas en la pantalla EPG de la manera que se indica a continuación. Tecla 1: 1 hora y 30 minutos Tecla 2: 30 minutos Tecla 3: 15 minutos

6.3 Servicio Proveedor

E-12 DSB-B270V DSB-B270V

FUNCIONES BÁSICAS

MF68-00422A_E 12/5/06 5:09 PM Page 14

FUNCIONES BÁSICAS

8. Subtítulos

Si el programa de emisión actual ofrece subtítulos, pulse la tecla VERDE (TEXT) para ver la lista de idiomas de subtítulos disponibles. Si los subtítulos están disponibles en el programa actual, aparece en la pantalla informativa después de cambiar de programa (canal) o pulsar la tecla ROJA ( i ). Si el programa que se emite ofrece Teletexto VBI, pulse tres veces la tecla VERDE (TEXT) para ver la lista de idiomas disponibles para el Teletexto. Este teletexto lo visualizará un televisor que admita Teletexto. La [T] de la esquina derecha del mensaje informativo indica que el Teletexto está disponible en este evento (programa). Aunque aparezca [T] en el mensaje informativo, es posible que el Teletexto no esté disponible debido a las características de la emisión. Para cambiar el idioma:

Pulse la tecla VERDE (TEXT) para ver la lista de idiomas de los subtítulos. ● Use las teclas / para seleccionar el idioma de subtítulos deseado. ● Pulse la tecla OK y aparecerá el idioma de subtítulos deseado. Para cambiar el teletexto VBI: Use las teclas / para seleccionar el Teletexto VBI deseado. ● Pulse la tecla OK y aparecerá en la pantalla el Teletexto VBI deseado.

La pantalla de menús se ha diseñado cuidadosamente para asegurar que el funcionamiento del receptor resulte sencillo para el usuario.

11. Modo de audio

Se puede escoger entre izquierdo, derecho o estéreo mediante la tecla AZUL (AUDIO). Si el programa que se emite ofrece Teletexto, pulse dos veces la tecla VERDE (TEXT) para ver la lista de idiomas disponibles para obtener el teletexto en OSD independientemente del tipo de televisor. La [T] de la esquina derecha del mensaje informativo indica que el Teletexto está disponible en este evento (programa). Aunque aparezca [T] en el mensaje informativo, es posible que el Teletexto no esté disponible debido a las características de la emisión. Para cambiar el modo de audio: Pulse la tecla AZUL (AUDIO) para seleccionar izquierdo, derecho o estéreo. ● Pulse la tecla EXIT para guardar y salir de este menú.

Use las teclas / para seleccionar el Teletexto OSD que desee. Pulse la tecla OK y aparecerá en la pantalla el Teletexto OSD que desee. E-14

Para cambiar el teletexto OSD:

FUNCIONES BÁSICAS

MF68-00422A_E 12/5/06 5:09 PM Page 16 Menú principal

1.1 Configuración de LNB

Pueden seleccionarse las condiciones de ajuste del satélite y el LNB para ejecutar la búsqueda de canales y pueden modificarse los parámetros del tono de 22 kHz. Los parámetros establecidos en este menú se necesitan para programar los canales de la "Exploración automática" y la "Exploración manual". La información necesaria se encuentra en la documentación de la antena y del LNB, y también puede preguntarse al distribuidor. Después de instalar el sistema de antena y el STB con los conectores adecuados.

Enchufe a la corriente de red y encienda el receptor. Pulse la tecla MENU para ver el menú. El visor de LED indicará "MENU". Aparecerá la siguiente visualización: Los temas de los submenús se visualizarán. Para la instalación de los submenús, la organización de los canales y el bloqueo paterno se necesita el código PIN.

Seleccione alimentación eléctrica del LNB "On". Seleccione el nombre del satélite deseado. ● Seleccione el tipo de LNB (frecuencia). ● Seleccione el Modo DiSEqC (apagado, DiSEqC A, DiSEqC B, DiSEqC C, DiSEqC D, Ráfaga de tonos A o Ráfaga de tonos B)

Antes de empezar con el menú "Instalación", debería comprobarse en el cuarto menú, "Ajuste del sistema" si es aplicable toda la información allí indicada.

DSB-B270V DSB-B270V Si se utiliza un Posicionador, seleccione Posicionador DiSEqC 1.2 ("Si" o "No") 22KHz: Si se está usando un LNB dual o dos antenas conectadas a una caja de conmutación de tonos de 22 kHz, con el conmutador de tonos de 22 kHz ("Encendido", "Apagado" o "Auto") puede conmutarse entre ambos LNB o antenas. Para ver el mensaje de ayuda, pulse la tecla AMARILLA (ALT).

1. Instalación

1.2 Configuración del posicionador

El menú proporciona valores para personalizar, añadir nuevos servicios y mostrar el estado del receptor. Si se dispone de un sistema motorizado DiSEqC 1.2 completamente compatible con DiSEqC 1.2, se pueden aprovechar las funciones de DiSEqC 1.2.

Seleccione "Instalación" en el modo de menú principal para seleccionar el submenú. ● Introduzca el código PIN.

Si aún no ha introducido su propio código PIN se aplica el código PIN 0000 establecido en fábrica. Seleccione satélite. Seleccione cualquier transpondedor de los satélites anteriores y compruebe la frecuencia, la velocidad de símbolos, el FEC y la polaridad. En caso de problemas, consulte con el concesionario. Puede que no exista este transpondedor debido a las características de la emisión. Es preferible seleccionar el transpondedor principal para el satélite deseado.

Seleccione el Modo de Menú: Modo de “Usuario” : Permite el control de la función básica del posicionador, recomendado para principiantes. Los usuarios normales emplean el modo de “Usuario”. Modo de “Instalador” : Se utiliza para buscar manualmente la posición de un satélite. E-16

E-17 MF68-00422A_E 12/5/06 5:09 PM Page 18

1.2.1 Modo de usuario

1.3 Configuración de Solarsat

Este menú sólo es para la antena de Solarsat. Si se pulsa este menú se obtendrá el mensaje "Este menú no encuentra aplicación para la antena de solarsat. Si tiene una antena solarsat, pulse OK, si no pulse EXIT." Seleccione el Modo de accionamiento: Puede elegir el tipo de movimiento del posicionador: continuo, paso a paso o temporizado. ● Coloque la antena respecto a norte, sur, este y oeste y usar la tecla / / / para accionar el motor. La tecla desplaza hacia el oeste, al este, al norte y al sur. ● Una vez terminado el desplazamiento del motor, seleccione “Almace pos actual” y pulse la tecla OK para poner a cero el nuevo accionamiento del motor. El valor se puede ajustar en función de la ubicación.

Para establecer los valores de Fecha y Hora se usan las teclas PG+/PG- para cambiar el valor. ● Use las teclas / para cambiar de posición. ● Use las teclas / para desplazar todas las archivadas. Nota : El nivel indicado en el “Estado de la señal” es sólo una referencia. La calidad de la señal puede ser adecuada incluso si el nivel indicado no llega al máximo.

1.4 Exploración automática

Desplazamiento a una posición almacenada. El submenú "Exploración automática" permite descargar automáticamente canales aéreos desde satélites preprogramados. Cuando se alcanza una posición almacenada, en la pantalla aparece “Parada”, y puede seguirse con las operaciones almacenadas.

1.2.2 Modo de instalador

Off (Apagado) : Todos : Only free (Sólo gratuitos) : Después de comprobar el estado del posicionador, el instalador debe usar este menú. Antes de utilizar el modo de Usuario debe establecer “Desactivar Límites”.

Seleccione el motor de accionamiento oeste/este y use las teclas / para accionar el motor. La tecla acciona al oeste y la tecla al este. ● Seleccione “Activar límites” para activar “Establecer límite”. ● Seleccione “Desactivar límites” para desactivar “Límite establecido”. ● Seleccionar “Restaurar el posicionador” y la tecla OK para restaurar el posicionador. Sin exploración Explora todos los canales Explora los canales gratuitos Aparecerá el menú Exploración automática. Se descargarán automáticamente todos los canales de la lista del satélite seleccionado. Tras la exploración se verá "Ei receptor digital..." . Pulse la tecla OK para confirmar.

Para descargar canales automáticamente: Se pueden seleccionar las opciones All/Off/Only Free (todas/desactivadas/sólo libres) mediante las teclas / para cada satélite, y se pueden visualizar más mediante las teclas PG+/PG-. Seleccione Calcular posiciones de satélite para volver a calcular la posición del satélite y pulse la tecla OK. E-18 DSB-B270V DSB-B270V

1.5 Exploración manual

1.6 Exploración SMATV

Para sintonizar canales nuevos o señales débiles, el STB incorpora la opción de “Exploración manual” en la que el usuario puede introducir los datos del canal. Tras seleccionar “Exploración manual” en el menú Instalación, aparecerá la pantalla siguiente: Si hay varias generaciones usando Antena y LNB en común, se puede buscar el servicio entre 950 y 2150 MHz.

Seleccione el tipo de búsqueda “Automático” o “Manual”. Seleccione el modo de exploración “Todo” o “Sólo gratuitos”. ● Se puede introducir una velocidad de símbolo alternativa, entre 1 y 4.

Seleccione el satélite de destino para la búsqueda manual. Para poder buscar programas de un satélite que no aparezca en este menú, seleccione “Satellite 1”, “Satellite 2” o “Satellite 3”. En estos casos, deberá indicar toda la información acerca del satélite que le interesa. ● Cargue un transpondedor. Esta opción permitirá al usuario cargar cualquier transpondedor de la lista preprogramada disponible en el receptor. Nota : 1. Si durante la exploración SMATV se fija el tipo de búsqueda Automático, sólo se tendrá que introducir la velocidad de símbolos alternativa (1~4) deseada.

2. Si durante la exploración SMATV se fija el tipo de

búsqueda en manual, deberán introducirse tanto a frecuencia como la velocidad de símbolos.

3. El conmutador DiSEqC es compatible con SMATV en

“LNB Settings” (ajustes LNB). SMATV deberá seleccionarse como satélite en “LNB Settings” para que se admita el conmutador DiSEqC. Nota : En New transponder (Nuevo transpondedor), en Cargar TR, se puede añadir el nuevo transpondedor a la lista para poder utilizarlo después en Auto Scanning (Exploración automática), solamente si se encuentra al menos un canal en este nuevo transpondedor. Para guardarlo, pulse la tecla OK. Para que aparezca “Nueva” como transpondedor en Cargar TR, introduzca “0” en Load TR o vaya a “NEW” con las teclas / .

Si se selecciona “Automático”, STB buscará todos los canales disponibles en función de los índices de símbolos en todas las frecuencias. Por el contrario, en “Manual” rastreará los canales con la información exacta para el índice de símbolos y la frecuencia. Introduzca la frecuencia del transpondedor que se desea encontrar. Introduzca la velocidad de símbolos del transpondedor que se desea encontrar. Seleccione la FEC (corrección de errores sin vía de retorno) del transpondedor que se desea encontrar. Pueden seleccionarse los valores 1/2, 2/3, 3/4, 5/6, 7/8 o Auto. Seleccione la polarización del transpondedor que se desea encontrar. (Horizontal/Vertical/Circular izquierda/Circular derecha) A través de la línea del LNB se envían 18 V en caso de horizontal y 13 V en caso de vertical. Seleccione el modo de exploración “Todo” o “Sólo gratuitos”. Seleccione Búsqueda de red “Si”. Se pueden obtener más canales del transpondedor utilizando la posición inicial de éste. Además, puede aparecer “Nombre de la red” en la pantalla. Este servicio depende de la información de la señal de emisión. Seleccione “Si” en la búsqueda PID solamente si le interesa un programa SCPC. Se puede buscar manualmente introduciendo valores concretos de PID (identificador de paquetes) (Vídeo/Audio/PCR). Tras seleccionar la opción, pulse la tecla OK para inicial el proceso de búsqueda. E-20

1.7 Restaurar los valores de fábrica

Esto sirve para restaurar los valores fijados en fábrica si el usuario se encuentra con problemas después de cambiar algún valor de los datos de los canales u otros que puedan ser erróneos. La pantalla quedará como sigue: Cuando la ventana lo solicite, si se pulsa la tecla OK el receptor se restaurará automáticamente a los valores de fábrica predeterminados. Nota : Los valores anteriores se borrarán. Todos los ajustes e información, incluyendo los datos del canal, se suprimirán.

2. Organización de los canales

2.4 Suprimir todos los canales

El menú “Organización de los canales” tiene 7 funciones: Este menú permite borrar algunos canales de la lista de canales relacionados con el satélite o el transpondedor designado. Permite realizar listas de favoritos y mover las posiciones de los canales según se desee. Cuando la ventana lo solicite, pulse la tecla OK para suprimir todos los canales y pulse MENU / EXIT para salir.

DSB-B270V DSB-B270V Introduzca el Código PIN. Si aún no se ha introducido el Código PIN propio, se aplica el Código PIN 0000 establecido en fábrica.

2.5 Suprimir los canales codificados

Cuando la ventana lo solicite, pulse la tecla OK para suprimir todos los canales codificados y pulse MENU / EXIT para salir. Seleccione la lista de satélites que se desea suprimir pulsando la tecla ROJA ( i ). ● Pulse la tecla OK para confirmar. Nota : Esta función no suprime el satélite sino la lista de canales registrados del satélite.

2.6 Canales preferidos

Se puede registrar inmediatamente el canal actual en el Favorite Group (Grupo de favoritos) deseado. Además, puede registrar un canal en varios grupos de favoritos.

2.2 Suprimir transpondedor

Seleccione la lista de transpondedores que desea suprimir pulsando la tecla ROJA ( i ). ● Pulse la tecla OK para confirmar.

Seleccione el grupo de favoritos (FAV1~FAV9) deseado mediante la tecla FAV. ● Seleccione la lista de canales deseada con las teclas / o PG+/PG-, en la ventana de la lista TV o RADIO. ● Pulse la tecla ROJA ( i ) y, a continuación, registre el canal deseado en el grupo de favoritos. ● Pulse la tecla OK para confirmar. Nota : Esta función no suprime el transpondedor sino la lista de canales registrados del mismo. Se pueden cambiar las listas de TV o de radio con la tecla TV/RADIO y cambiar la lista de favoritos con la tecla FAV. Seleccione el canal que desea suprimir pulsando la tecla ROJA ( i ). ● Pulsar la tecla OK para confirmar.

Si se pulsa la tecla TV/RADIO, se conmuta entre las listas de TV y de radio. Pulse FAV para seleccionar otra lista de favoritos. Para suprimir canales de un grupo de favoritos:

Seleccione la lista de canales que suprimir con las teclas / o PG+/PG-. Pulse la tecla ROJA ( i ) para suprimir el canal seleccionado de los canales favoritos. Nota : Una lista de favoritos puede contener 200 canales como máximo. E-22

E-23 MF68-00422A_E 12/5/06 5:09 PM Page 24

3. Bloqueo primario

Seleccione la lista de TV o radio con las teclas / o con la tecla TV/RADIO. Seleccione un canal en la lista de TV o Radio con las teclas / o PG+/PG- o mediante las teclas numéricas. Seleccione el canal pulsando la tecla ROJA ( i ). Pulse las teclas / o PG+/PG- para cambiar la posición del canal que desea y pulse la tecla OK para confirmarla. Si desea que el canal vuelva a la posición inicial, no pulse la tecla OK sino la AZUL (AUDIO). La función de "Bloqueo primario" establece restricciones de visionado e impide el acceso no autorizado al STB por medio del PIN (Número de Identificación Personal), que es un número de cuatro dígitos. (Código PIN establecido en fábrica: 0000) Seleccionando este menú se dispondrá de dos opciones: bloquear el canal que se desee o cambiar el valor del PIN.

Introduzca el código PIN. Si aún no se ha introducido el código PIN propio, se aplica el código PIN 0000 establecido en fábrica. Edición del nombre de canal

3.1 Fijar el bloqueo de canales

Seleccione el canal pulsando / , PG+/PG-, / . Si se pulsa la tecla TV/RADIO se conmuta entre las listas de TV y de Radio. ● Seleccione el bloqueo de canal pulsando la tecla ROJA ( i ). ● Pulse la tecla OK para confirmar.

Así se bloqueará el canal. Cuando desee ver el canal, deberá introducir el PIN cuando la ventana lo solicite. Después de introducir el código PIN para acceder a un canal con bloqueo paterno podrá verlos todos. Significa que puede acceder sin problemas a todos los canales con bloqueo paterno introduciendo el código PIN en cualquiera de ellos. Nota : Tecla ROJA ( i ): Retroceso. Tecla EXIT: Permite salir de la tabla de fuentes sin modificar el nombre del canal. Tecla PG+/PG-: Para el desplazamiento, la información resaltada de “Move & Edit Channel” desplazar y editar canal) se aplica a lista de todos los canales.

Para cancelar el bloqueo:

Pulse la tecla MENU y, a continuación, pulse la tecla OK para guardar y establecer los datos. E-24

Pulse de nuevo la tecla ROJA ( i ) para cancelar el bloqueo.

Seleccione la lista de TV/RADIO con las teclas / o con la tecla TV/RADIO. Seleccione un canal que renombrar con las teclas / o PG+/PG- o mediante las teclas numéricas. Pulse la tecla VERDE (TEXT). Aparecerá la tabla de tipos de letra. Seleccione la tabla de tipos de letra deseada con las teclas Num.1~6. Seleccione el carácter deseado pulsando las teclas / , / y pulse la tecla OK para añadir el carácter a la cadena. MF68-00422A_E 12/5/06 5:09 PM Page 26

3.2 Cambiar el código PIN

4.2 Configuración de OSD

Para cambiar el código PIN, seleccione la segunda opción "Cambiar el código PIN". Se puede ajustar la transparencia de la OSD, el tiempo de visualización, el patrón de color y la posición de la OSD. De este modo se desplazará al menú siguiente:

En esta opción se debe introducir el código PIN actual junto al primer cursor y el código PIN nuevo ante el segundo. Para confirmar se debe volver a entrar el código PIN nuevo. DSB-B270V DSB-B270V Seleccione el tipo de transparencia de la OSD. El nivel va de 0 a 100% El ajuste se efectúa mediante las teclas numéricas, las teclas / o las teclas PG+/PG-. Teclas / : Ajuste en incrementos del 1%. Teclas PG+/PG- : Ajuste en incrementos del 10%. Recuerde que el código PIN debe ser un valor numérico de cuatro dígitos. CÓDIGO PIN PREFIJADO EN FÁBRICA : 0 0 0 0. Nota : Esta transparencia no se aplica al patrón de color en “User Defined” (definido por el usuario). Nota : Si olvida el código PIN, vaya al apartado “Información del sistema”. Cuando cambie la contraseña memorícela y guárdela bien.

Fije la duración de la visualización del cuadro de información mostrado en la pantalla. El tiempo va de 0,5 a 60 segundos. El ajuste se efectúa mediante las teclas numéricas, las teclas / o las teclas PG+/PG-. Teclas / : Ajuste en incrementos de 0,5 segundos. Teclas PG+/PG- : Ajuste en incrementos de 1 segundo.

4. Configuración del sistema

Esta opción permite cambiar los valores del sistema prefijados en fábrica en función de las necesidades.

Ajuste del patrón de color:

4.1 Selección del idioma

La opción de "Selección del idioma" permite al usuario escoger el idioma deseado del OSD, pista sonora, teletexto, subtítulos o EPG. No obstante, los idiomas para la pista sonora, teletexto, subtítulos y EPG dependen de las características de la emisión. Por ejemplo, aunque pueda seleccionarse el idioma para los subtítulos, es posible que no se aplique porque el programa no esté subtitulado. cambia el color del menú a azul claro. cambia el color del menú a verde. cambia el color del menú a marrón oscuro. ajusta el color con arreglo a las preferencias del usuario. ajusta el color del menú EPG. Nota : Los patrones de color 1, 2 y 3 podrían cambiar en el futuro debido a la actualización del software.

Para adaptarse a los usuarios de distintos países, están disponibles 20 idiomas OSD. ● Seleccione el menú del idioma que se desea, pulse las teclas / para cambiar el idioma y pulse OK. ● El idioma de OSD, pista sonora, teletexto, subtítulos y EPG variará de acuerdo con el idioma seleccionado. E-26

Se puede modificar el color con arreglo a sus preferencias (es decir, el color del fondo, texto, símbolos, líneas, etc.) mediante las teclas / : seleccione la modalidad de patrón de color. MF68-00422A_E 12/5/06 5:09 PM Page 28 Ajuste de la modalidad del color definido por el usuario o EPG

4.4 Parámetros de hora y temporizador

1) Hora

Pulse la tecla VERDE (TEXT). Aparecerá el elemento que desea modificar. ● Desplace el elemento que desea modificar mediante las teclas / . ● Establezca el color que desee mediante las teclas / . ● Pulse la tecla OK para confirmar.

DSB-B270V DSB-B270V Coloque el cursor en este submenú y pulse OK. Pulse las teclas / para cambiar la hora Local en Zona horaria. La hora local cambiará en función de la ubicación. GMT se refiere al huso horario correspondiente al meridiano de Greenwich. No se puede modificar. Para ver el mensaje de ayuda, pulse la tecla AMARILLA (ALT).

2) Temporizador

Posición de la OSD Dispone de 15 temporizadores, incluyendo los de EPG.

Coloque el cursor en la posición que desee y pulse las teclas / o las teclas / hasta que la pantalla se desplace a la posición deseada. La pantalla se desplazará a la posición que ha escogido.

4.3 Parámetros del medio

Pueden establecerse los distintos ajustes de los soportes deseados. Coloque el cursor en este submenú y pulse OK.

Pulse las teclas / para desplazar los subelementos y las teclas / para seleccionar la opción. Pulse la tecla OK para confirmar. Pulse las teclas MENU/EXIT para salir del menú. Seleccione el sistema de TV: PAL, SECAM, NTSC, PAL ➔ (auto) NTSC, SECAM ➔ (auto) NTSC, NTSC ➔ (auto) PAL, NTSC ➔ (auto) SECAM Seleccione el tipo de TV en función del aparato del que se disponga: ESTÁNDAR, relación 4: 3 o PANTALLA ANCHA, relación 16 : 9. Seleccione la conversión de la relación de la visualización: Letter Box, Pan & Scan, Mezclado o Completo. Seleccione el tipo de señal de vídeo: Compuesta, Compuesta + RGB o Compuesta + YUV. Seleccione el canal correspondiente : Ch 21~Ch 69 Seleccione el sistema de emisión: B/G, I o D/K. E-28

Seleccione el número de temporizador en “Timer” (temporizador) mediante las teclas / del 1 al 15. Use las teclas / para elegir la repetición de sucesos que quiera reservar: Daily, Every Sunday, Every Monday, Every Tuesday, Every Wednesday, Every Thursday, Every Friday, Every Saturday, Once (Diaria, Cada domingo, Cada lunes, Cada martes, Cada miércoles, Cada jueves, Cada viernes, Cada sábado, Una vez). Si el temporizador se ajusta desde la pantalla EPG, aparece EPG en “Event Repetition” (repetición de eventos). Pulse las teclas Numéricas (0~9) para indicar la hora deseada y pulse las teclas / para elegir la hora de conmutación que se desee reservar. Si la hora establecida en “Switch-on time” (hora de encendido) es la misma que en “Switch-off Time” (hora de apagado), el temporizador funciona las 24 horas. Seleccione un programa de TV para fijar el programa pulsando las teclas / . Si se pulsa la tecla TV/RADIO, se conmuta entre los programas de TV y de Radio. También se pueden ajustar temporizadores Daily (diariamente), Every Monday (cada lunes), Every Sunday (cada domingo), etc. La prioridad la tiene el evento de repetición inferior. Por ejemplo, si ajusta los temporizadores en “Once” (Una vez) y “Daily” (Diariamente), funcionará una vez, en lugar de diariamente, ese día. Si el temporizador está en marcha, aparece el mensaje “Running” (en marcha) con un número de temporizador en “Timer” (temporizador). MF68-00422A_E 12/5/06 5:09 PM Page 30

4.5 Información del sistema

Cuando se ponga en contacto con el proveedor de servicios o con un centro de servicio, es posible que soliciten información disponible en este menú. Coloque el cursor en este submenú y pulse la tecla OK. En la pantalla aparecerá lo siguiente.

1. Cambie el código PIN de la tarjeta inteligente:

Cambie el código PIN de la tarjeta inteligente si es necesario.

2. Cambie la clasificación paterna:

Cambie el valor del filtro familiar, si es necesario. Nota : Si ha olvidado el código PIN, pulse la tecla “0” cuatro veces. Eso hará que aparezca el código actual. Tenga en cuenta que los niños y demás personas pueden obtener el código PIN mediante dicho método. N o t a : No todos los canales ofrecen este servicio.

3. Cambie el indicador de bloqueo:

Puede cambiarse el estado de bloqueo de la tarjeta inteligente Viaccess.

4.6 Ampliación del software

El software de este STB puede descargarse y ampliarse a través de los satélites ASTRA, Sirius o Hotbird cuando aparezca el nuevo software.

4. Información del emisor:

Aquí puede recuperarse toda la información guardada por el editor en la tarjeta inteligente. Nota : Los satélites para la actualización del software de la marca Samsung pueden cambiar en el futuro.

5. Autorización:

Esta opción indica el estado de autorización de la tarjeta inteligente. Durante la descarga, no apague el STB.

Si existe una nueva versión de software para descargar, se le pedirá si desea realizar la actualización. Si pulsa la tecla OK, la actualización empezará inmediatamente. Si la actualización fuera imposible, aparecería este mensaje “No puede actualizarse el software!” Si la actualización fuera innecesaria, aparecería “No es necesario actualizar el software!” Si obtiene información de que se cambia un transpondedor a otro distinto para el software de Samsung, debe seleccionar “User Advanced Mode” (modo avanzado de usuario) en el modo de menú con las teclas / . Después, debe establecer los parámetros exactos del nuevo transpondedor para Samsung.

4.7 Copiar datos de canal

Si desea copiar los datos del canal desde un receptor a otro, siga las instrucciones siguientes. Elabore sus propios datos del canal, como favoritos o bloquear canal, con el aparato original. A continuación coja el aparato original cuando se instala otro aparato.

1. Enchufe los receptores original y de destino.

2. Aparato original (instalado): Modo de espera

3. Aparato de destino (en el que se instala): Modo de menú

4. Conecte los dos aparatos con un cable serie RS232

(Ambos extremos deben disponer de conector macho con señales cruzadas.)

5. Seleccione “Configuración del sistema” y pulse la tecla OK.

6. Seleccione “Copiar datos del canal” mediante las teclas / .

7. Pulsar ‘OK’ para empezar la copia de datos de canal

Nota : Use esta función tras extraer la tarjeta inteligente. E-30 DSB-B270V DSB-B270V

ESPECIFICACIONES TÉCNICAS

Fuente de alimentación Problema Posible causa Solución del problema No hay LED de pantalla en el panel delantero; No hay alimentación eléctrica Cable de red mal enchufado Enchufar bien el cable de red No hay imágenes en la pantalla Receptor en modo de espera; Scart no conectado firmemente a la salida de vídeo del televisor; seleccionado un canal o una salida de vídeo incorrectos en el televisor. Conectar el receptor; Comprobar las conexiones y corregir No hay sonido Cable de audio mal conectado Nivel sonoro = 0; Silencio activo Comprobar las conexiones y corregir Subir el volumen del televisor, Pulsar la tecla MUTE. El mando a distancia no funciona directamente funcionamiento incorrecto; Dirigir el mando a distancia hacia el receptor. Sustituir las pilas o insertarlas correctamente. pilas gastadas o mal insertadas Tipo : Voltaje de entrada : Fusibles : Sintonizador Gama de frecuencias : Nivel de la señal de entrada : Selección de canales : Impedancia de entrada : Tipo de conector : Control de corriente del LNB : DiSEqC : Comprobar el canal y la salida de vídeo (manual de instrucciones del TV) 950 ~ 2150 MHz -65 ~ -25 dBm Sintetizador de frecuencias PLL 75 Ω no equilibrada Tipo F, hembra 13/18 V, tono de 22 kHz

1.2 admitido

Desmodulador Calidad de imagen deficiente Potencia de la señal demasiado baja Comprobar la potencia de la señal en el menú "Exploración automática", corregir la alineación de la antena Mensaje de error en pantalla "Buscando señal" Cable de la antena no conectado o flojo; LNB defectuoso; posición incorrecta de la antena del satélite; Comprobar las conexiones y corregir Tipo : Velocidad de símbolos : FEC intern o : DESMODULACIÓN QPSK (DVB-S) 2 ~ 45 Ms/s Viterbi convolutivo Relación de codificación: 1/2,2/3,3/4,5/6,7/8 Codificación Reed Solomon (204,188) t = 8 FEC extern o :

Decodificador de vídeo Cambiar el LNB; Comprobar la posición y corregir, Comprobar la potencia de la señal en el menú "Exploración automática" Decodificación del sistema : Perfily nivel : Velocidad de datos : Formatos de vídeo : Resolución de imagen : Mensaje de error en pantalla "No existen datos del canal" Satélite todavía no configurado Explorar mediante el menú "Exploración automática" o "Exploración manual" Mensajes de error en pantalla: "Compruebe la tarjeta inteligente" "Inserte la tarjeta inteligente" (según el modelo) Comprobar la tarjeta inteligente "Insertar la tarjeta inteligente" Decodificador de audio Decodificación del sistema : Modo de audio : Frecuencia de muestre o : MPEG 1 ISO/IEC 11172~3 capas I & II mono, dual, estéreo y estéreo conjunto 32, 44.1, 48 KHz ELIMINACIÓN El dispositivo, el material de embalaje (p.ej. espuma de poliestireno) y las pilas nunca deben depositarse en la basura doméstica. Conseguir información adecuada sobre las regulaciones locales y eliminar todos los residuos de acuerdo con las regulaciones en las ubicaciones separadas disponibles. E-32

RESOLUCIÓN DE PROBLEMAS

E-33 MF68-00422A_E 12/5/06 5:09 PM Page 34 NOTA DSB-B270V DSB-B270V

ESPECIFICACIONES TÉCNICAS

Modulador de RF Salida de modulador : Tipo de vídeo : Nivel de salida de UHF : Conector de salida : Ant. Conector O/P : Método de sintonización : CH 21~69 (prefijado en el C 21)

PAL B/G, I, D/K

(valor preestablecido en fábrica: PAL B/G) 70±5 dBµV IEC macho IEC hembra Sintetizador de frecuencias PLL Interfaz de datosenserie Estándar : Tipo de conector : RS232C, máx. 115,2 kB Tipo de conector RCA interfaz y descodificación

E-35 MF68-00422A_E 12/5/06 5:09 PM Page 36 NOTA DSB-B270V DSB-B270V NOTA
