Tipo de producto	Decodificador de satélite digital
Marca	Samsung
Modelo	DSR 9401 FTA / DSB-9401F / DSB-9401V
Dimensiones (L x P x H)	233 x 176 x 38 mm
Peso neto	0,95 kg
Alimentación eléctrica	CA 100–240 V, 50/60 Hz
Consumo máximo	25 W
Consumo en espera	11 W
Tipo de sintonizador	Banda ancha 950–2150 MHz, DVB-S
Tasa de símbolos	2–45 Ms/s
Demodulación	QPSK
DiSEqC	DiSEqC 1.2 (máx 500 mA)
Polarización LNB	Vertical 13–14 V, Horizontal 17–19 V
Memoria Flash / SDRAM	2 MB / 8 MB
Número de canales programables	4000
Guía electrónica de programas (EPG)	Sí, 9 listas de favoritos
Salidas de vídeo	2 x SCART (TV y VCR), compuesto+RGB
Salida de audio digital	S/PDIF óptico
Decodificación de vídeo	MPEG-2 MP@ML, formatos 4:3 y 16:9
Decodificación de audio	MPEG-1 niveles I y II, mono/estéreo
Idiomas OSD	19 idiomas, subtítulos y teletexto multilingüe
Control parental	Por código PIN (4 dígitos), bloqueo de canales
Actualización de software	Vía satélite o PC
Fiabilidad	Ventilación, protección contra sobretensiones

Preguntas frecuentes - DSR 9401 FTA SAMSUNG

¿Cómo instalar y conectar el decodificador Samsung DSR 9401 FTA?

Coloque el decodificador en un lugar bien ventilado, protegido del sol y la humedad. Conecte el cable coaxial del LNB a la toma LNB en la parte trasera, luego conecte el decodificador al televisor mediante un cable SCART (toma TV). Inserte el enchufe de alimentación en una toma de corriente de 100-240 V. Encienda el decodificador con la tecla POWER del mando a distancia.

¿Cómo buscar canales automáticamente?

Presione MENU, seleccione Instalación luego Búsqueda automática. Introduzca su código PIN (por defecto 0000). Puede elegir buscar todos los canales o solo los canales gratuitos. El decodificador explorará los satélites preprogramados y almacenará los canales encontrados.

¿Cómo configurar el control parental (bloqueo de canales)?

Vaya a MENU > Seguridad infantil. Introduzca su código PIN. Seleccione Activar bloqueo de canal, elija el canal a bloquear, luego presione la tecla roja (☐) para confirmar. Para cambiar el código PIN, use Modificar código PIN.

¿Cómo actualizar el software del decodificador?

El decodificador se puede actualizar vía satélite (ASTRA, Sirius, Hotbird) o por PC. Vaya a MENU > Configuración del sistema > Actualización de software. Si hay una nueva versión disponible, siga las instrucciones en pantalla. No apague el dispositivo durante la actualización.

¿Cómo usar la guía electrónica de programas (EPG)?

Presione la tecla EPG del mando a distancia. Use las teclas de color para navegar: verde (días anteriores), amarillo (días siguientes). Las teclas ▼/▲ permiten recorrer los programas en intervalos de 30 minutos. Seleccione un canal con las flechas y presione OK para verlo.

¿Qué hacer si la pantalla muestra 'Sin señal'?

Verifique la conexión del cable coaxial entre el LNB y el decodificador. Asegúrese de que la antena parabólica esté correctamente orientada. En el menú Instalación > Ajuste LNB, compruebe que la alimentación LNB esté en On y que el tipo de LNB sea correcto. Use la función Búsqueda automática para verificar la potencia de la señal.

¿Cómo conectar un magnetoscopio o grabador?

Use la toma SCART marcada VCR en la parte trasera del decodificador. Conéctela a la entrada SCART de su magnetoscopio. El decodificador es compatible con el modo de espera para la grabación. También puede usar la salida de audio digital S/PDIF para un amplificador.

¿Cómo restablecer el decodificador a los ajustes de fábrica?

Vaya a MENU > Instalación > Restablecer ajustes de fábrica. Introduzca su código PIN. Confirme presionando OK. Atención: esto borra todos sus ajustes y listas de canales. El decodificador se reiniciará con los parámetros por defecto.

¿Cómo cambiar el idioma de la visualización OSD?

Presione MENU, vaya a Configuración del sistema > Selección de idioma. Use las teclas ▼/▲ para elegir el idioma deseado entre los 19 disponibles (español, inglés, alemán, etc.). Confirme con OK. El idioma del menú, subtítulos y teletexto cambiará.

¿Cómo usar la función DiSEqC para un sistema motorizado?

En Instalación > Ajuste LNB, ajuste Modo DiSEqC en la posición correcta (A, B, C o D). Si usa un posicionador, active Posicionador en Sí. Luego vaya a Ajuste del posicionador para seleccionar el satélite, ajustar el modo (Usuario o Instalador) y mover la antena con las teclas direccionales.

MANUAL DE USUARIO DSR 9401 FTA SAMSUNG

Instrucciones de uso ..... E

REV. 1.1MF

DIGITAL SATELLITE RECEIVER DIGITA

Instrucciones de uso ..... E

smartcard, se necesario.

Instrucciones de uso

RECEPTOR DE SATÉLITE DIGITAL

INSTRUCCIONES DE SEGURIDAD

Este decodificador ha sido fabricado de acuerdo con las normas de seguridad internacionales. Lea atentamente las siguientes precauciones de seguridad recomendadas.

ALIMENTACIÓN DE RED: AC 100-240V, 50/60 Hz

SOBRECARGA: No se deben sobrecargar las tomas de pared, los cables de extensión ni los adaptadores, pues ello podría ser causa de incendios o de electrocución.

LIQUIDOS: Mantenga los líquidos apartados del decodificador.

LIMPIEZA: Antes de limpiar, desconecte el decodificador del enchufe.

Use un paño ligeramente humedecido con agua (sin disolventes) para limpiar el exterior.

VENTILACIÓN: No cubra los orificios de ventilación del decodificador. Asegúrese de que hay un fujo de aire airededor del decodificador. No guarde nunca el decodificador en un lugar donde esté expuesto a la luz solar directa ni cerca de elementos de calefacción, por ejemplo radiadores. No apile nunca otros equipos eléctricos sobre el decodificador. Coloque el decodificador a 30 mm, como mínimo, de la pared.

DISPOSITIVOS CONECTADOS:

No use ningún dispositivo que no esté recomendado por el fabricante: podría provocar un accidente o dañar el equipo.

CONEXIÓN AL LNB DE LA ANTENA PARABÓLICA:

El cable del conector del LNB tiene voltaje en su núcleo central. Por tanto, se recomienda desconectar el decodificador de la alimentación antes de conectar o desconectar este cable. NO HACERLO PUEDE DANAR EL LNB.

SERVICIO: No intente reparar este producto usted mismo. Cualquier intento de hacerlo invalidaria la garantía. Todas las reparaciones deben dejarse en manos de un agente de servicio cualificado.

TORMENTAS: Si se instala el decodificador en una zona con gran actividad tormentosa, serán cruciales los dispositivos de protección para el conector de red y la línea telefónica del decodificador. Durante las tormentas también deben respetarse las instrucciones de seguridad específicas de los fabricantes de todos los demás equipos, como televisores, equipos de alta fidelidad, etc., conectados al decodificador.

CONEXIÓN A TIERRA: La toma de tierra del cable del LNB debe conectarse directamente a la tierra del sistema de la antena parabólica. El sistema de toma de tierra debe cumplir las regulaciones locales.

Con el fin de proteger el medio ambiente, deseche las pilas en los lugares establecidos al efecto.

INDICE

Instrucciones de seguridad....1

Características generales 3

Conexión del STB 4

Descripción 6

Panel frontal 6

Panel dorsal 7

Unidad de mando remoto 8

Funciones básicas 10

Accionamiento del receptor 15

Menú principal 15

1. Instalación ..... 15

1.2.1 Modo de usuario 17

1.2.2 Modo de instalador 18

1.3 Ajuste de Solarsat 18

1.4 Exploración automática....19

1.5 Exploracion manual....19 1.6 SMATU Scanning, Exploracion de SMATU....80

1.6 SMATV Scanning ....20 4.7 Responsación a los ajustes de filvries....99

1.7 Reposicion a los ajustes de fabrica....20

1. Disposición de canales 21

1. Seguro contra opertura por niños ..... 24

3.1 Poner bloqueo de canal 24

3.2 Modif. cód. I.P. 25

1. Ajuste del sistema 26

4.1 Selección de idioma 26

4.2 OSD setting 26

4.5 Información sobre el sistema 28

4.6 Actualización del software....28

1. Viaccess insertado 29

Resolución de problemas 30

Eliminación 30

Especificaciones técnicas....31

CARACTERÍSTICAS GENERALES

1. SECCIÓN DEL USUARIO

4000 CANALES PROGRAMABLES
DESCARGA DEL SOFTWARE A TRAVÉS DE SATÉLITE Y PC
GUÍA DE PROGRAMAS ELECTRÓNICA AVANZADA
POSIBILIDAD DE VARIOS IDIOMAS EN LA OSD
SUBTÍTULOS Y TELETEXTO (OSD Y VB) ADMITIDOS CON
VARIOS IDIOMAS
▶ ADMITE DiSEqC 1.2
UNIDAD DE MANDO A DISTANCIA POR INFRARROJOS CON
FUNCIONALIDAD COMPLETA
- FUNCIÓN DE EXPLORACIÓN AUTOMÁTICA O MANUAL
▶ ORGANIZACIÓN DE CANALES (PROGRAMABLE)
- SALIDAS SCARTS (Opcional)
BAJO CONSUMO
▶ NUEVE LISTAS DE FAVORITOS
▶ EPG ACTUALIZADA AUTOMÁTICAMENTE

2. SECCIÓN DE SINTONIZACIÓN

SINTONIZADOR DE BANDA ANCHA DE 950\~2150 MHz
- ADMITE DiSEqC VERSIÓN 1.2
CONMUTACIÓN 13V/18V
CONTROL DE TONOS CONTINUO DE 22 kHz

3. SECCIÓN DE VÍDEO

CUMPLE LA NORMA DVB-S
- VIDEO MPEG-2 (MP@ML)
- VELOCIDAD DE SÍMBOLOS DE 2\~45 MS/s
COMPATIBLE CON SCPC Y MCPC
- ADMITE LAS PROPORCIONES DE PRESENTACIÓN DE 4:3
(NORMAL) Y 16:9 (PANTALLA ANCHA)

4. SECCIÓN DE AUDIO

AUDIO MPEG 1 CAPAS I & II
MODOS DE AUDIO MONO, DUAL, ESTÉREO Y ESTÉREO
CONJUNTO
- FRECUENCIAS DE BARRIDO DE 32, 44,1 Y 48 kHz
CONTROL DE VOLUMEN Y FUNCIÓN DE SILENCIO POR
MEDIO DEL MANDO A DISTANCIA
- SALIDA DE AUDIO DIGITAL SPDIF

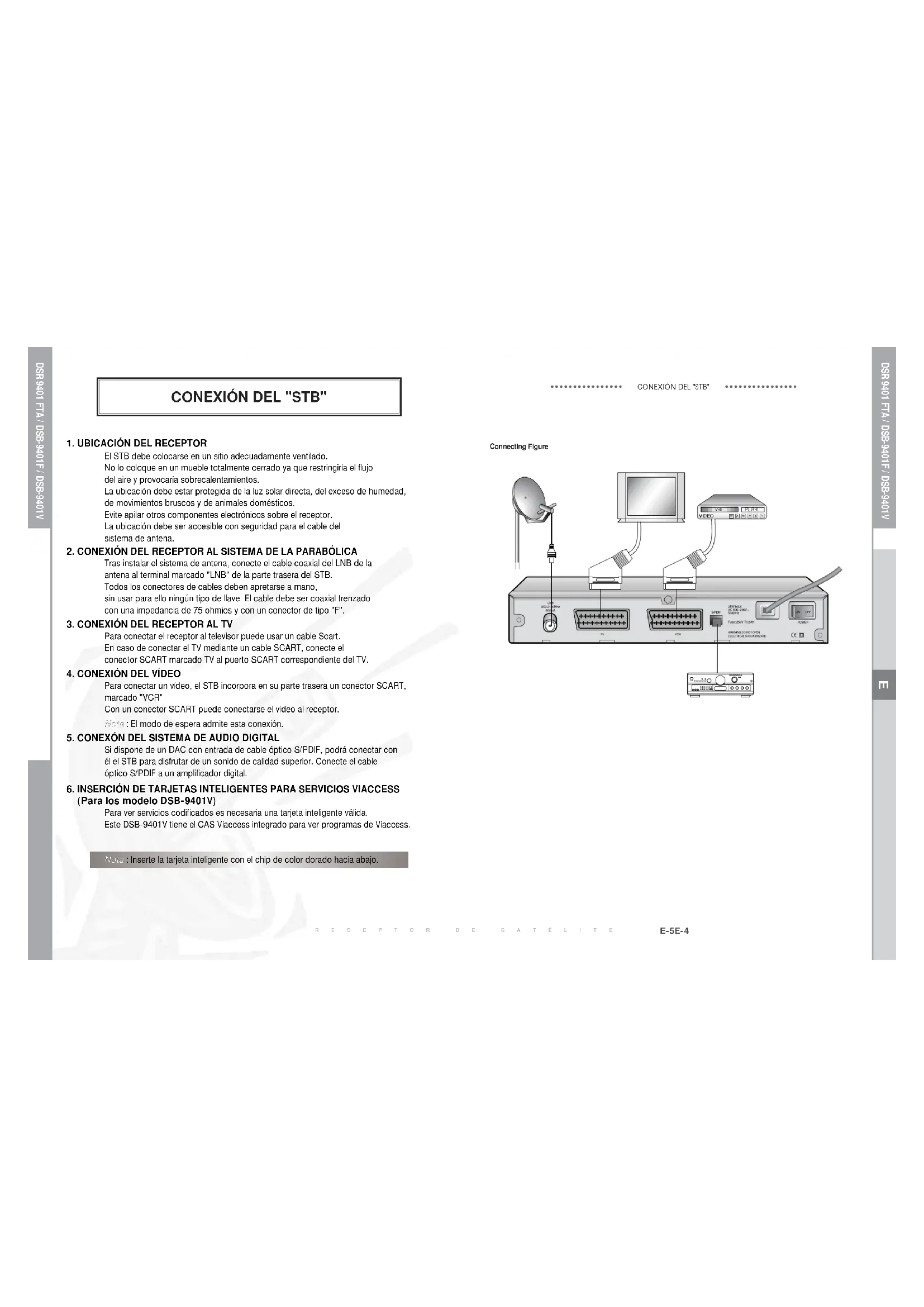

CONEXIÓN DEL "STB"

1. UBICACIÓN DEL RECEPTOR

El STB debe colocarse en un sitio adecuadamente ventilado. No lo coloque en un mueble totalmente cerrado ya que restringiria el flujo del aire y provocaria sobrecalentamientos. La ubicación debe estar protegida de la luz solar directa, del exceso de humedad, de movimientos bruscos y de animales domésticos. Evite aplar otros componentes electrónicos sobre el receptor. La ubicación debe ser accesible con seguridad para el cable del sistema de antena.

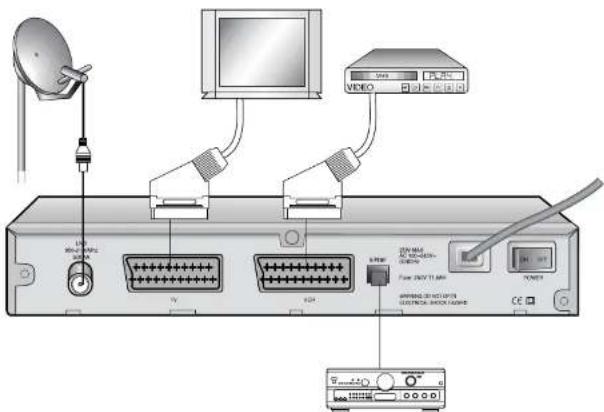

2. CONEXIÓN DEL RECEPTOR AL SISTEMA DE LA PARABÓLICA

Tras instalar el sistema de antena, conecte el cable coaxial del LNB de la antena al terminal marcado "LNB" de la parte trasera del STB. Todos los conectores de cables deben apretarse a mano, sin usar para ello ningún tipo de llave. El cable debe ser coaxial trenzado con una impedancia de 75 ohmios y con un conector de tipo "F".

3. CONEXIÓN DEL RECEPTOR AL TV

Para conectar el receptor al televisor puede usar un cable Scart. En caso de conectar el TV mediante un cable SCART, conecte el conector SCART marcado TV al puerto SCART correspondiente del TV.

4. CONEXIÓN DEL VÍDEO

Para conectar un video, el STB incorpora en su parte trasera un conector SCART, marcado "VCR" Con un conector SCART puede conectarse el video al receptor. Note: El modo de espera admite esta conexión.

5. CONEXÓN DEL SISTEMA DE AUDIO DIGITAL

Si dispone de un DAC con entrada de cable óptico S/PDIF, podrá conectar con él el STB para disfrutar de un sonido de calidad superior. Conecte el cable óptico S/PDIF a un amplificador digital.

6. INSERCIÓN DE TARJETAS INTELIGENTES PARA SERVICIOS VIACCESS (Para los modelo DSB-9401V)

Para ver servicios codificados es necesaria una tarjeta inteligente válida. Este DSB-9401V tiene el CAS Viaccess integrado para ver programas de Viaccess.

Meta: Inserte la tarjeta inteligente con el chip de color dorado hacia abajo.

CONEXIÓN DEL "STE"

Connecting Figure

1. Pantalla LED Cuando el indicador LED se enciende en rojo, el decodificador entra en modo en espera. Cuando el indicador LED se enciende en verde, entra en modo de funcionamiento.
2. Ranura para tarjetas 1 Ranura para tarjetas inteligentes Viaccess. (Para los modelo DSB-9401V)

DESCRIPCION

Pared dorsal

USB USB USB GPIO POWER 4 3 2 1

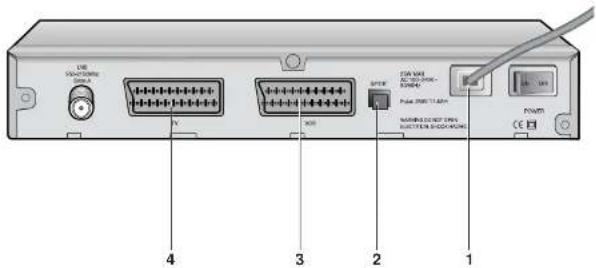

1. AC MAINS Aquí se enchufa el cable de alimentación CA. La gama de voltaje CA de entrada va de 100 a 240 V, a 50/60 Hz.
2. S/PDIF Salida para conexión a un amplificador digital.
3. VCR SCART Se usa para conectar al video.
4. TV SCART Se usa para conectar al TV.

DESCRIPCIÓN

DESCRIPCIÓN

Unidad de mondo remoto

POWER TURBAGE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 SAMSUNG MENU EXIT OK VOL- D+

Sots: Al insertar las pilas, compruebe que la polaridad (+/-) es la correcta.

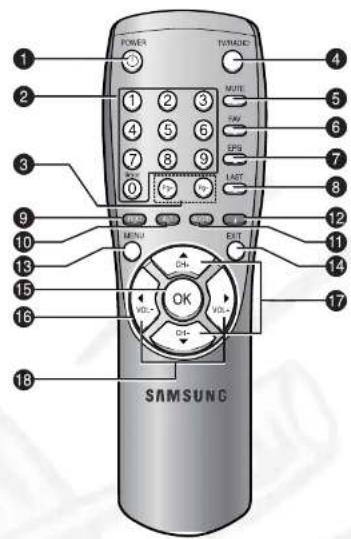

1. POWER( Ⓞ ) Se usa para conmutar el modo de espera/activado del receptor.
2. Teclas numéricas 0-9 (⑧)

Estas teclas permiten introducir valores numéricos válidos y seleccionar directamente el canal indicando su número.

1. Pg+/Pg- (①) Estas teclas desplazan arriba o abajo las páginas del menú.
2. TV/RADIO Esta tecla se usa para conmutar entre los canales de TV y Radio.

3. MUTE Esta tecla se usa para conmutar entre sonido normal y silencio.

4. FAV Esta tecla conmuta entre listas de favoritos.

5. EPG Botón de Guía Electrónica de Programas muestra la guía de programas de TV/Radio.
6. LAST Tecla usada para recuperar directamente el último canal que se estaba viendo.
7. TEXT(GREEN) Tecla usada para seleccionar el modo de subtítulos.

(TEX) Este botón funciona igual que el botón VERDE del menú.
Pulse una vez para que aparezcan los subtítulos.
Puede seleccionarse el idioma que se desea usar con las teclas de canal +/-.
Pulse dos veces y desaparecerá el teletexto con la OSD.
Pulse tres veces y aparecerá el teletexto con VBI.

1. ALT(YELLOW) Tecla usada para seleccionar la lista de pistas sonoras del servicio actual.

(ALT) Este botón funciona igual que el botón AMARILLO del menú.
Pulse una vez para que aparezca la pista sonora.
Pulse dos veces para que aparezca la pista de video.
No todos los canales proporcionan servicios de pistas sonora y de video.
ya que también dependen de las condiciones en las que esté el operador.

1. AUDIO(BLUE) Tecla usada para cambiar el sonido al canal izquierdo.
2. INFORMATION
3. MENU Tecla usada para abrir el menú o volver al menú anterior.
4. EXIT Tecla usada para salir de un menú o volver al menú anterior.
5. OK (©) Tecla usada para introducir y confirmar los datos del receptor en el
   sistema de menús. Tecla usada para seleccionar el elemento.
   Si se pulsa mientras se ve el TV aparecerá una lista de canales.
6. ◀ ▶, ▲ ▼ Teclas usadas para desplazar la barra de selección para la selección de
   ( ) opciones en el menú y botón usado para cambiar canales y aumentar o reducir el volumen.
7. CH+/CH- (2) Estas teclas se usan para cambiar de canal.
8. VOL+/VOL- (☐) Teclas usadas para aumentar o reducir el volumen.
   Teclas usadas para desplazar arriba o abajo las páginas de
   la lista de canales.

1. Pantalla de visualización

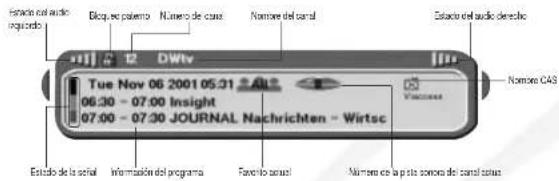

Antes de poder ver el programa de televisión se ha de llevar a cabo la instalación. Por tanto, en principio sólo se verán imágenes de menú. Una vez programados los canales de televisión, se verá la siguiente imagen (banda) cada vez que se cambie de canal:

espacio del audio inguido Bloque palermo Número de casi Nombre del canal Estado del audio derecho Tue Nov 06 2001 05:31 06:30 - 07:00 Insight 07:00 - 07:30 JOURNAL Nachrichten - Wirtsc Numero C43 Estado de la serial Información del programa Favorite casi Número de la prea corona del canal casi

• Pulse la tecla Roja (☐) en modo de visionado.
• Seleccione el canal pulsando las teclas Numéricas (①\~⑨) o las teclas y seleccione la tecla TV/RADIO para ir al canal de TV o de radio.

Cada vez que se cambie de canal también se verá esta imagen. Si pulsa la tecla TV/RADIO del mando a distancia, se conmuta entre los programas de TV y de Radio.

Información detallada sobre el programa

- Pulse dos veces la tecla Roja (☐) mientras se está viendo un programa

Después de pulsar por segunda vez la tecla Roja (☐) se recibirá información detallada sobre el programa.

Note: Este servicio depende del proveedor de servicios.

2. Control del volumen

Para controlar el volumen:

• Pulse las teclas / para ajustar el volumen.
• Pulse la tecla MUTE para cambiar a modo silencioso.
• Pulse de nuevo la tecla MUTE para cancelar la función de silencio.

FUNCTIONES BÁSICAS

3. Selección de la pista sonora

• Pulse la tecla Amarilla (ALT) para ver la lista de pistas sonoras.
• Pulse la tecla / and para seleccionar una.

4. Selección de la pista de vídeo

• Pulse dos veces la tecla Amarilla (ALT) para ver la lista de pistas de video.
• Pulse la tecla / and para seleccionar una.

5. Lista de servicios

• Pulse la tecla mientras se está viendo un programa.

• Seleccione la lista pulsando las teclas TV/RADIO o FAV key.
  El icono — detrás del nombre del canal indica que está codificado, mientras que el icono significa que es una canal bloqueado.

• Seleccione el canal pulsando 📋 🕒 🌐

• Pulse la tecla para ver ese canal.

La teclas de color corresponden a la siguiente lista de servicios.

• Verde ( ) : Favoritos
  • Amarilla ( ) Alfabética
  • Azul ( ) : Proveedor
  • Roja ( ) : Transpondedor

FUNCIONES BÁSICAS

5.1 Servicio Favoritos

• Pulse la tecla Verde (TEXT) de la unidad de control para seleccionar la lista de Favoritos.
• Use las teclas 📄/ 📋. 📌/ 📋 para seleccionar el grupo de favoritos que desee.
• Pulse la tecla Verde (TEXT) para conmutar entre las listas de grupos y canales.

5.2 Servicio Alfabética

• Pulse la tecla Amarilla (AL) del mando a distancia para seleccionar la lista Alfabética.
• Use las teclas 📁/ 📄, 📋/ 📋 para seleccionar el grupo alfabético que desee.
• Pulse la tecla Amarilla (ALT) para conmutar entre las listas de grupos y canales.

5.3 Servicio Proveedor

• Pulse la tecla Azul (AUDIO) del mando a distancia para seleccionar la lista Proveedor.
• Use las teclas 📄/ 📋, 🌐/ 🌻 para seleccionar el grupo de proveedores que desee.
• Pulse la tecla Azul (AUDIO) para conmutar entre las listas de grupos y canales.

5.4 Servicio transpondedor

• Pulse la tecla Roja (1) del mando a distancia para seleccionar la lista Transpondedores.
• Use las teclas 📄/ 📋, 🌐/ 🌻 para seleccionar el grupo de transpondedores deseado.
• Pulse la tecla Roja (☐) para conmutar entre las listas de grupos y canales.

FUNCTIONES BÁSICAS

6. Información del programa

EPG: guía de programas electrónica

La guía de programas electrónica le ofrece una lista de programas de los canales.

Note: 1. Este servicio depende del proveedor de servicios.
2. Cuando el receptor ha reconocido la hora GMT de la señal (lo que lleva unos segundos) puede mostrar la información de EPG correcta.

- Pulse la tecla EPG mientras se está viendo un programa.

Esta función aparece en la pantalla usando sólo la hora. En el visor LED del receptor se verá "EPG".

• Tecla Verde (EPAS)
• Tecla Amarilla (ALT)
.Teclas
: Se usa para ver la lista de programas hasta ese día de la última semana retrocediendo día a día.
: Se usa para ver la lista de programas hasta ese día de la semana siguiente avanzando día a día.
: Se usa para ver la lista de programas en bloques de 30 minutos.

Con las teclas TV/RADIO o FAV es posible desplazarse entre las distintas listas de programas.

- Seleccione el canal pulsando las teclas 📐/ 📞, 🌘/ ⭕ y pulse la tecla 🔒 para ver ese canal.

7. Subtítulos

Si el programa de emisión actual ofrece subtítulos, pulse la tecla Verde (TEXT) para ver la lista de idiomas de subtítulos disponibles.

Para cambiar el idioma:

• Pulse la tecla Verde (TEXT) para ver la lista de idiomas de los subtítulos.
• Use las teclas 📄/ 🐃 para seleccionar el idioma de subtítulos deseado.

- Pulse la tecla y aparecerá el idioma de subtitulos deseado. La pantalla de menús se ha diseñado cuidadosamente para asegurar que el funcionamiento del receptor resulte sencillo para el usuario.

Si el programa de emisión actual ofrece teletexto OSD, pulse dos veces la tecla Verde (para ver la lista de teletextos OSD actual.

Para cambiar el teletexto OSD:

• Use las teclas para seleccionar el Teletexto OSD que desee.
• Pulse la tecla y aparecerá en la pantalla el Teletexto OSD que desee.

9. Teletexto VBI

Si el programa de emisión actual ofrece teletexto VBI, ppulse dos veces la tecla Verde (TEXT) para ver la lista de teletextos VBI actual.

Para cambiar el teletexto VBI:

• Use las teclas para seleccionar el Teletexto VBI deseado.
• Pulse la tecla y aparecerá en la pantalla el Teletexto VBI deseado.

Después de instalar el sistema de antena y el STB con los conectores adecuados.

• Enchufe a la corriente de red y encienda el receptor.
• Pulse la tecla MENU para ver el menú.

Aparecerá la siguiente visualización:

Los temas de los submenús aparecerán del 1 al 5. Para los submenús 1, 2 y 3 se necesita el Código PIN.

- debe seguirse el mensaje de ayuda de la parte inferior de la pantalla.

Antes de empezar con el menú "Instalación", debería comprobarse en el cuarto menú, "Ajuste del sistema" si es aplicable toda la información allí indicada.

1. Instalación

El menú proporciona valores para personalizar, añadir nuevos servicios y mostrar el estado del receptor.

• Seleccione "Instalación" en el modo de menú principal para seleccionar el submenú.
• Introduzca el Código PIN.

Si aún no ha introducido su propio Código PIN se aplica el Código PIN 0000 establecido en fábrica.

Pueden seleccionarse las condiciones de ajuste del satélite y el LNB para ejecutar la búsqueda de canales y pueden modificarse los parámetros del tono de 22 kHz. Los parámetros establecidos en este menú se necesitan para programar los canales de la "Exploración automática" y la "Exploración manual".

La información necesaria se encuentra en la documentación de la antena y del LNB, y también puede preguntarse al distribuidor.

• Seleccione alimentación eléctrica del LNB "On".
• Seleccione el nombre del satélite deseado.
• Seleccione el tipo de LNB (frecuencia).
• Seleccione el Modo DiSEqC (apagado, DiSEqC A, DiSEqC B, DiSEqC C, DiSEqC D, Ráfaga de tonos A o Ráfaga de tonos B)

Si se utiliza un Posicionador, seleccione esta opción ("Yes" o "No")

22KHz: Si se está usando un LNB dual o dos antenas conectadas a una caja de conmutación de tonos de 22 kHz, con el conmutador de tonos de 22 kHz ("On", "Off" o "Auto") puede conmutarse entre ambos LNB o antenas.

1.2 Ajuste del positioner

Si se dispone de un sistema motorizado DiSEqC 1.2, pueden aprovecharse las funciones de DiSEqC 1.2 disponibles.

• Seleccione satélite
• Seleccione cualquier transpondedor de los satélites anteriores y compruebe la frecuencia, la velocidad de simbolos, el FEC y la polaridad.

En caso de problemas, consulte con el concesionario.

- Seleccione el Modo de Menú:

User Mode : Permite el control de la función básica del posicionador,

(Modo de "Usuario") recomendado para principiantes. Los usuarios normales emplean el modo de "Usuario".

User Mode : Control total de todas las funciones del posicionador,

(Modo de "Instalador") recomendado para instaladores y usuarios profesionales.

1.2.1 Modo de usuario

• Seleccione el Modo de accionamiento: Puede elegir el tipo de movimiento del posicionador: continuo, paso a paso o temporizado.
• Coloque la antena respecto a norte, sur, este y oeste y usar la tecla 📁/ 📁, 📁/ 📁 para accionar el motor. La tecla 📁 desplaza hacia el oeste, al este, al norte y al sur
• Una vez terminado el desplazamiento del motor, seleccione "Almace pos actual" y pulse la tecla para poner a cero el nuevo accionamiento del motor.

Mota: El nivel indicado en el "Estado de la señal" es sólo una referencia. La calidad de la señal puede ser adecuada incluso si el nivel indicado no llega al máximo.

• Desplazamiento a una posición almacenada.
  Cuando se alcanza una posición almacenada, en la pantalla aparece "Parada", y puede seguirse con las operaciones almacenadas.
• Seleccione Calcular posiciones de satélite para volver a calcular la posición del satélite y pulse la tecla

Después de comprobar el estado del posicionador, el instalador debe usar este menú. Antes de utilizar el modo de Usuario debe establecer "Desactivar el Valor Limite".

• Seleccione el motor de accionamiento oeste/este y use las teclas 🐘 para accionar el motor. La tecla 🐘 acciona al oeste y la tecla 🐘 al este.
• Seleccione "Activar límite" para activar "Límite establecido".
• Seleccione "Desactivar límite" para desactivar "Límite establecido".
• Seleccionar "Reset positioner" y la tecla para restaurar el posicionador.

1.3 Ajuste de Solarsat

Este menú sólo es para la antena de Solarsat. Si se pulsa este menú se obtendrá el mensaje "Este menú no encuentra aplicación para la antena de solarsat. Si tiene una antena solarsat, pulse OK, si no pulse EXIT."

El valor se puede ajustar en función de la ubicación.

• Para establecer los valores de Fecha y Hora se usan las teclas 📄 para cambiar el valor.
• Use las teclas 📋/ 📋para cambiar de posición.
• Use las teclas para desplazar todas las archivadas.

E-18

1.4 Exploración automática

El submenú "Exploración automática" permite descargar automáticamente canales aéreos desde satélites preprogramados.

Para descargar canales automáticamente:

Puede seleccionarse la opción Todos/Apagado/Sólo gratuitos en cada uno de los satélites.

Off: Sin exploración

Todos : Explora todos los canales

Only free

Explora los canales gratuitos

- Pulse la tecla.

Aparecerá el menú Exploración automática.

Se descargarán automáticamente todos los canales de la lista del satélite seleccionado. Tras la exploración se verá "Your digital receiver found...".

Seguidamente se vuelve al menú de Exploración automática.

1.5 Exploración manual

Para sintonizar canales nuevos o señales débiles, el STB incorpora la opción de "Exploración manual" en la que el usuario puede introducir los datos del canal. Tras seleccionar "5. Exploración manual" en el menú Instalación, aparecerá la pantalla siguiente:

• Seleccione el satélite objeto de la búsqueda manual.
  • Cargue un transpondedor.
  Esta opción permitirá al usuario cargar cualquier transpondedor de la lista preprogramada disponible en el receptor.

: Si se introduce Frecuencia después de indicar Cargar TR a nuevo, la información introducida debe incluir como mínimo un canal para que sea posible guardar los canales.

• Introduzca la frecuencia del transpondedor que se desea encontrar.
• Introduzca la velocidad de simbolos del transpondedor que se desea encontrar.
• Seleccione la FEC (corrección de errores sin vía de retorno) del transpondedor que se desea encontrar.
  Pueden seleccionarse los valores 1/2, 2/3, 3/4, 5/6, 7/8 o Auto.

• Seleccione la polarización del transpondedor que se desea encontrar. (Horizontal/Vertical/Circular Izquierda/Circular derecha) A través de la línea del LNB se envían 18 V en caso de horizontal y 13 V en caso de vertical.
• Seleccione el modo de exploración "All" o "Sólo gratuitos".
• Seleccione Búsqueda de red "Si".
  Con la red local pueden encontrarse más transpondedores.
• Seleccione Buscar PID "SI". Se puede buscar manualmente introduciendo valores concretos de PID (identificador de paquetes) [Video/Audio/PCR].
• Tras seleccionar la opción, pulse la tecla ✉ para iniciar el proceso de exploración.

1.6 SMATV scanning

Si hay varias generaciones usando Antena y LNB en común, se puede buscar el servicio entre 950 y 2150 MHz.

• Seleccione el tipo de búsqueda "Automatic " o "Manual".
• Seleccione el modo de exploración "Todos" o "Only free".

• Se puede introducir una velocidad de símbolo alternativa, entre 1 y 4.

• Si durante la exploración SMATV se fija el tipo de búsqueda Automático, sólo se tendrá que introducir la velocidad de símbolos alternativa (1\~4) deseada.

• Si durante la exploración SMATV se fija el tipo de de búsqueda en manual, deberán introducirse tanto la frecuencia como la velocidad de símbolos.

1.7 Reposición a los ajustes de fábrica

Esto sirve para restaurar los valores fijados en fábrica si el usuario se encuentra con problemas después de cambiar algún valor de los datos de los canales u otros que puedan ser erróneos.

Cuando la ventana lo solicite, si se puisa la tecla el receptor se restaurará automáticamente a los valores de fábrica predeterminados.

Kota: Los valores anteriores se borrarán.

E-20

2. Disposición de canales

El menú "Organización de los canales" tiene siete funciones:

El menú "Organización de los canales" se usa para suprimir los satélites, transpondedores y canales o para indicar los canales favoritos o desplazar los canales como desee.

- Introduzca el Código PIN.

Si aún no se ha introducido el Código PIN propio, se aplica el Código PIN 0000 establecido en fábrica.

• Seleccione la lista de satélites que se desea suprimir pulsando la tecla Roja (0.1)
• Pulse la tecla para confirmar.

Note: Esta función no suprime el satélite sino la lista de canales registrados del satélite.

• Seleccione la lista de transpondedores que desea suprimir pulsando la tecla Roja (L.T.)
• Pulse la tecla para confirmar.
  Note: Esta función no suprime el transpondedor sino la lista de canales registrados del mismo.

E-21

• Seleccione el canal que desea suprimir pulsando la tecla Roja (0.1)
• Pulsar la tecla para confirmar.

Cuando la ventana lo solicite, pulse la tecla para suprimir todos los canales y pulse MENU / EXIT para salir.

Cuando la ventana lo solicite, pulse la tecla para suprimir todos los canales codificados y pulse MENU / EXIT para salir.

Se pueden cambiar las listas de TV o de radio con la tecla TV/RADIO y cambiar la lista de favoritos con la tecla FAV. Se pueden crear nueve listas de favoritos de TV y radio.

• Seleccione la lista de canales deseados con las teclas 📄/ 🔒.
• Si se pulsa la tecla TV/RADIO se conmuta entre las listas de TV y de Radio.

Lista derecha : Añade un canal a la lista izquierda pulsando la tecla Roja (1 ke).

Lista Izquierda : Suprime un canal pulsando la tecla Roja (☐).

• Pulse FAV para seleccionar otra lista de favoritos.
• A continuación pulse la tecla para confirmar.

E-22

• Seleccione la lista deseada con las teclas 📄/ 📃.
• Seleccione un canal puisando la tecla Roja ( 📋 ).
• Pulse las teclas para cambiar la posición del canal deseado y la tecla para confirmar.
• Pulse de nuevo la tecla Roja (☐) para volver al estado anterior.
• Si desea que el canal vuelva a la posición inicial. no pulse la tecla sino la azul ( ).

- Para editar un nombre de canal, pulse la tecla Verde (JPX1) Aparecerá la tabla de tipos de letra.

- Seleccione el carácter deseado pulsando las teclas 📊/ 📊, 📊 pulse la tecla para 🕒 añadir el carácter a la cadena.

- Pulse la tecla MENU para guardar los datos establecidos.

3. Seguro contra opertura por niños

La función de "Seguro contra opertura por niños" establece restricciones de visionado e impide el acceso no autorizado al STB por medio del PIN

(Número de Identificación Personal), que es un número de cuatro dígitos.

(Código PIN establecido en fábrica: 0000)

Seleccionando este menú se dispondrá de dos opciones: bloquear el canal que se desee o cambiar el valor del PIN

- Introduzca el Código PIN.

Si aún no se ha introducido el Código PIN propio, se aplica el Código PIN 0000 establecido en fábrica.

3.1 Poner bloqueo de canal

• Seleccione el canal pulsando 📄/ 📋, 🎨/ 🎥, 🌐/ 🌒
• Si se pulsa la tecla TV/RADIO se conmuta entre las listas de TV y de Radio.
• Seleccione el bloqueo de canal pulsando la tecla Roja (1)
• Pulse la tecla para confirmar.

Así se bloqueará el canal. Cuando desee ver el canal, deberá introducir el PIN cuando la ventana lo solicite.

Para cancelar el bloqueo:

- Pulse de nuevo la tecla Roja (☐) para cancelar el bloqueo.

3.2. Modif. Cód. PIN

Para cambiar el Código PIN, seleccione la segunda opción "Modif. Cód. PIN".

De este modo se desplazará al menú siguiente:

En esta opción se debe introducir el Código PIN actual junto al primer cursor y el Código PIN nuevo ante el segundo.

Para confirmar se debe volver a entrar el Código PIN nuevo.

Recuerde que el Código PIN debe ser un valor numérico de cuatro digitos.

CÓDIGO PIN PREFIJADO EN FÁBRICA : 0 0 0 0.

Esta opción permite cambiar los valores del sistema prefijados en fábrica en función de las necesidades.

4.1. Selección de idioma

La opción de "Selección de Idioma" permite al usuario seleccionar el idioma deseado de OSD, pista sonora, teletexto, subtítulos o EPG.

• Para adaptarse a los usuarios de distintos países, están disponibles 19 idiomas OSD.
• Seleccione el menú del idioma que se desea, pulse las teclas / para cambiar el idioma y pulse
• El idioma de OSD, pista sonora, teletexto, subtítulos y EPG variará de acuerdo con el idioma seleccionado.

4.2 OSD setting

Puede fijarse la transparencia de la OSD y el tiempo de visualización.

• Seleccione el tipo de transparencia de la OSD. El nivel va de 0 a 100%
• Fije la duración de la visualización del cuadro de información mostrado en la pantalla. El tiempo va de 0,5 a 60 segundos.

4.3 Media setting

Pueden establecerse los distintos ajustes de los soportes deseados.

Coloque el cursor en este submenú y pulse

• Seleccione el sistema de TV: PAL o SECAM.
• Seleccione el tipo de TV en función del aparato del que se disponga:
  ESTÁNDAR, relación 4: 3 o PANTALLA ANCHA, relación16 : 9.
• Seleccione la conversión de la relación de la visualización: Buzón, Panorámica y pantalla. Mixta o Completa.
• Seleccione el tipo de señal de video Compuesta + RGB o Compuesta.

4.4 Time & Timer setting

• Coloque el cursor en este submenú y pulse.
• Pulse las teclas 📋/ 📋, 📋/ 📋 para cambiar la hora Local en Zona horaria. La hora local cambiará en función de la ubicación.
• Use las teclas 🚫 para elegir la repetición de sucesos que quiera reservar: Daily, Every Sunday, Every Monday, Every Tuesday, Every Wednesday, Every Thursday, Every Friday, Every Saturday, Once (Diaria, Cada domingo, Cada lunes, Cada martes, Cada miércoles, Cada jueves, Cada viernes, Cada sábado, Una vez).
• Pulse las teclas Numéricas (⑥\~⑨) para indicar la hora deseada y pulse las teclas 🧿/㉑ para elegir la hora de conmutación que se desee reservar.
• Seleccione un programa de TV para fijar el programa pulsando las teclas 📄/ 🔒. Si se pulsa la tecla TV/RADIO, se conmuta entre los programas de TV y de Radio.

4.5 Información sobre el sistema

Cuando se ponga en contacto con el proveedor de servicios o con un centro de servicio, es posible que soliciten información disponible en este menú. Coloque el cursor en este submenú y pulse la tecla En la pantalla aparecerá lo siguiente.

4.6 Ampliación del software

El software de este Decodificador puede descargarse y ampliarse a través de los satélites ASTRA, Sirius o Hotbird cuando aparezca el nuevo software.

Durante la descarga, no apague el Decodificador. Si existe una nueva versión de software para descargar, se le pedirá si desea realizar la actualización. Si pulsa la tecla a actualización empezará inmediatamente. Si la actualización fuera imposible, aparecería este mensaje "No puede actualizarse el software!" Si la actualización fuera innecesaria, aparecería "No es necesario actualizar el software!"

1. Cambiar el Código PIN: Cambie el Código PIN de la tarjeta inteligente si es necesario.

2. Cambie la clasificación paterna: Cambie el valor del filtro familiar, si es necesario. Note: No todos los canales ofrecen este servicio.

3. Cambie el indicador de bloqueo: Puede cambiarse el estado de bloqueo de la tarjeta inteligente Viaccess.

4. Información del emisor: Aqui puede recuperarse toda la información guardada por el editor en la tarjeta inteligente.

5. Autorización: Esta opción indica el estado de autorización de la tarjeta inteligente.

RESOLUCIÓN DE PROBLEMAS

Problema Posible causa	Solución del problema
No hay LED de pantalla en el panel delantero; No hay alimentación eléctrica.	Cable de red mal Enchufar bien enchufado	el cable de red
No hay imágenes en la Receptor, pantalla espera; Scart no conectado Comprobar las conexiones y corregir firmemente a la salida de vídeo del televisor; seleccionado Comprobar el canal y la salida de vídeo un canal o una salida de vídeo (manual de instrucciones del TV) incorrectos en el televisor.
No hay sonido Cable de audio mal conectado Comprobar las conexiones y corregir Nivel sonoro = 0; Silencio activo	Subir el volumen del televisor, Pulsar la tecla MUTE.
El mando a distancia no funciona directamente	funcionamiento incorrecto; pilas gastadas o mal insertadas	Dirigir el mando a distancia hacia el receptor, Sustituir las pilas o insertarlas correctamente.
Calidad de imagen deficiente	Potencia de la señal demasiado baja	Comprobar la potencia de la señal en el menú "Exploración automática", corregir la alineación de la antena
Mensaje de error en pantalla "Buscando señal"	Cable de la antena no Comprobar las conexiones y corregir conectado o flojo; LNB defectuoso; posición incorrecta de la antena del satélite;	Cambiar el LNB; Comprobar la posición y corregir, Comprobar la potencia de la señal en el menú "Exploración automática"
Mensaje de error en pantalla "No existen datos del cana"	Satélite todavía no configurado Explorar mediante el menú "Exploración automática" o "Exploración manual"
Mensaje de error en pantalla: "Comprueba la tarjeta inteligente" "Inserte la tarjeta inteligente"	Tarjeta inteligente: - mal enchufada; - no echufada	(según el modelo); Comprobar la tarjeta inteligente "Insertar la tarjeta inteligente"

ELIMINACIÓN

El dispositivo, el material de embalaje (p.ej. espuma de poliestireno) y las pilas nunca deben depositarse en la basura doméstica.

Conseguir información adecuada sobre las regulaciones locales y eliminar todos los residuos de acuerdo con las regulaciones en las ubicaciones separadas disponibles.

ESPECIFICACIONES TÉCNICAS

1. Sección del usuario

4000 canales programables, descarga de software a través de satélite y PC, Guía de Programas Electrónica avanzada, compatibilidad de varios idiomas para OSD, admite DiSEqC 1.2 totalmente funcional mando a distancia por infrarrojos,

funciones de exploración automática y manual, organización de canales (programable), salidas SCARTS y RCA, bajo consumo

2. Sección de sintonización

Sintonizador de banda ancha de 950\~2150 MHz Salida que admite DiSEqC versión 1.2,

conmutación de 13/18 V, control de tono continuo de 22 kHz

3. Sección de vídeo

Conforme con DVB-S, video MPEG-2 (MP@ML), velocidad de simbolos de 2 - 45 Ms/s,

compatible con SCPC y MCPC, admite presentaciones 4:3 (normal) y 16:9 (pantalla ancha)

4. Sección de audio

Modos de capa de audio MPEG 1 l y ll mono, dual, estéreo y estéreo conjunto, frecuencias de muestreo de 32, 44.1 y 48kHz,

control de volumen y función de silencio a través del mando a distancia.

Fuente de alimentación

Tipo:

SMPS

Voltaje de entrada:

100-240 V CA 50/60 Hz

Consumo de energía:

Máx. 25 W

Modo en espera:

11 W

DECODIFICADOR DE VÍDEO

Transporte

MPEG-2 ISO/IEC 13818

Flujo de transporte

Especificación del flujo de transporte

Relación de entrada

MPEG-2 MP a ML

Formato YUV

4:2:2

Relación de aspecto

4:3, 16:9

Resolución

720 × 576, 704 × 576,

Escala

544 × 576, 480 × 576,

352 × 576, 352 × 288

0.5, 2.0 en dirección horizontal y vertical

ESPECIFICACIONES TÉCNICAS

INTERFAZ DE RED (Emisi_n - Digital)

Interfaz Una entrada LNBExtremo frontal Receptor de satélite digital en	VÍDEO	PAL, SECAMInterfaz: 2 SCART (TV, VCR)Impedancia: 75Nivel de salida:1 Vp-p
	conformidad con DVB-S (ETS 300 421)
Decodificador FEC Relación de código convolucional	1/2, 2/3, 3/4, 5/6 y 7/8 conlimitaciones Longitud K=7	Ganancia diferencial: 5% máxRelación señal/ruido: 60 dB min. (digital)
Margen de frecuencia de entrada 950 ~ 2150 MHz
NF 12 dB (típico)	AUDIO	Interfaz: ScartImpedancia: 600 balanceNivel de salida: 3.0 Vp-p máx(controlable)
Conector de entrada Tipo F, IEC 169-24, Hembra
Relación de símbolo de entrada 2 ~ 45 Msps
Nivel de la señal de entrada -65 dBm ~ -25 dBm a 75
DiSEqC DiSEqC 1.2 (500 mA máx)		Respuesta de frecuencia: ± 3 dB(20~15 kHz)
Alimentación y polarización LNB Vertical: +12 V ~ +14 V
	Horizontal: +17 V ~ +19 VCorriente: Máx. 350 mA, Protección desobrecarga	Relación señal/ruido: 60 dB min. (digital)S/PDIF (Salida de audio digital)
Tono 22 kHzFrecuencia: 22 ± 4 kHz
Amplitud: 0.6 ± 0.2 v	MEMORIA
DesmodulaciónQPSK
FEC externo: Codificación Reed Solomon (204,188), t = 8	Flash	2 MB
	SDRAM	8 MB

DECODIFICADOR DE AUDIO

Decodificador	MPEG-1 capas I, II
Frecuencia de muestreo	Hasta 256 kbps
Modo de audio	Mono, mono dual, estéreo y estéreo conjunto

SALIDA DE AUDIO/V_DEO DE BANDA BASE

VÍDEO	PAL, SECAMInterfaz: 2 SCART (TV, VCR)Impedancia: 75Nivel de salida:1 Vp-pGanancia diferencial: 5% máxRelación señal/ruido: 60 dB min. (digital)
AUDIO	Interfaz: ScartImpedancia: 600 balanceNivel de salida: 3.0 Vp-p máx(controlable)Respuesta de frecuencia: ± 3 dB(20~15 kHz)Relación señal/ruido: 60 dB min. (digital)S/PDIF (Salida de audio digital)
MEMORIA
Flash	2 MB
SDRAM	8 MB
ESPECIFICACIÓN FÍSICA
Dimensiones (An x Pr x Al)	233 x 176 x 38 mm
Peso (neto)	0.95 kg
