Produkttyp	Digitaler Satelliten-Receiver
Marke	Samsung
Modell	DSR 9401 FTA / DSB-9401F / DSB-9401V
Abmessungen (B x T x H)	233 x 176 x 38 mm
Nettogewicht	0,95 kg
Netzteil	AC 100–240 V, 50/60 Hz
Maximaler Stromverbrauch	25 W
Stromverbrauch im Standby	11 W
Tunertyp	Breitband 950–2150 MHz, DVB-S
Symbolrate	2–45 Ms/s
Demodulation	QPSK
DiSEqC	DiSEqC 1.2 (max 500 mA)
LNB-Polarisation	Vertikal 13–14 V, Horizontal 17–19 V
Flash-Speicher / SDRAM	2 MB / 8 MB
Anzahl programmierbarer Kanäle	4000
Elektronischer Programmführer (EPG)	Ja, 9 Favoritenlisten
Videoausgänge	2 x SCART (TV und VCR), Composite+RGB
Digitaler Audioausgang	S/PDIF optisch
Video-Dekodierung	MPEG-2 MP@ML, Formate 4:3 und 16:9
Audio-Dekodierung	MPEG-1 Layer I & II, Mono/Stereo
OSD-Sprachen	19 Sprachen, Untertitel und mehrsprachiger Teletext
Kindersicherung	PIN-Code (4 Ziffern), Kanalsperre
Software-Update	Über Satellit oder PC
Sicherheit	Belüftung, Überspannungsschutz

Häufig gestellte Fragen - DSR 9401 FTA SAMSUNG

Wie installiere und schließe ich den Samsung DSR 9401 FTA Receiver an?

Stellen Sie den Receiver an einen gut belüfteten Ort, geschützt vor Sonne und Feuchtigkeit. Verbinden Sie das Koaxialkabel des LNBs mit der LNB-Buchse auf der Rückseite, dann verbinden Sie den Receiver über ein SCART-Kabel (TV-Buchse) mit dem Fernseher. Stecken Sie das Netzkabel in eine 100-240 V Steckdose. Schalten Sie den Receiver mit der POWER-Taste der Fernbedienung ein.

Wie suche ich automatisch nach Sendern?

Drücken Sie MENU, wählen Sie Installation und dann Automatische Suche. Geben Sie Ihren PIN-Code ein (Standard 0000). Sie können wählen, ob Sie alle Sender oder nur die frei empfangbaren Sender suchen möchten. Der Receiver durchläuft die vorprogrammierten Satelliten und speichert die gefundenen Sender.

Wie konfiguriere ich die Kindersicherung (Kanal sperren)?

Gehen Sie zu MENU > Kindersicherung. Geben Sie Ihren PIN-Code ein. Wählen Sie Kanal sperre aktivieren, wählen Sie den zu sperrenden Kanal und drücken Sie die rote Taste (☐) zur Bestätigung. Um den PIN-Code zu ändern, verwenden Sie PIN-Code ändern.

Wie aktualisiere ich die Software des Receivers?

Der Receiver kann über Satellit (ASTRA, Sirius, Hotbird) oder per PC aktualisiert werden. Gehen Sie zu MENU > Systemeinstellungen > Software-Update. Wenn eine neue Version verfügbar ist, folgen Sie den Anweisungen auf dem Bildschirm. Schalten Sie das Gerät während des Updates nicht aus.

Wie verwende ich den elektronischen Programmführer (EPG)?

Drücken Sie die EPG-Taste auf der Fernbedienung. Verwenden Sie die Farbtasten zur Navigation: grün (vorherige Tage), gelb (nächste Tage). Mit den Tasten ▼/▲ können Sie die Programme in 30-Minuten-Schritten durchblättern. Wählen Sie einen Sender mit den Pfeiltasten aus und drücken Sie OK, um ihn anzusehen.

Was tun, wenn der Bildschirm 'Kein Signal' anzeigt?

Überprüfen Sie die Verbindung des Koaxialkabels zwischen LNB und Receiver. Stellen Sie sicher, dass die Satellitenschüssel korrekt ausgerichtet ist. Gehen Sie zu Installation > LNB-Einstellungen und überprüfen Sie, ob die LNB-Stromversorgung auf Ein und der LNB-Typ korrekt ist. Verwenden Sie die Automatische Suche, um die Signalstärke zu überprüfen.

Wie schließe ich einen Videorekorder oder Rekorder an?

Verwenden Sie die mit VCR gekennzeichnete SCART-Buchse auf der Rückseite des Receivers. Verbinden Sie diese mit dem SCART-Eingang Ihres Videorekorders. Der Receiver ist für die Aufnahme im Standby-Modus geeignet. Sie können auch den digitalen Audioausgang S/PDIF für einen Verstärker nutzen.

Wie setze ich den Receiver auf die Werkseinstellungen zurück?

Gehen Sie zu MENU > Installation > Werkseinstellungen wiederherstellen. Geben Sie Ihren PIN-Code ein. Bestätigen Sie mit OK. Achtung: Dabei werden alle Ihre Einstellungen und Senderlisten gelöscht. Der Receiver startet mit den Standardparametern neu.

Wie ändere ich die Sprache der OSD-Anzeige?

Drücken Sie MENU, gehen Sie zu Systemeinstellungen > Spracheinstellungen. Wählen Sie mit den Tasten ▼/▲ die gewünschte Sprache aus den 19 verfügbaren (Deutsch, Englisch, Französisch usw.). Bestätigen Sie mit OK. Die Menüsprache, Untertitel und Teletext ändern sich.

Wie verwende ich die DiSEqC-Funktion für ein motorisiertes System?

Gehen Sie zu Installation > LNB-Einstellungen und stellen Sie den DiSEqC-Modus auf die korrekte Position (A, B, C oder D). Wenn Sie einen Positioner verwenden, aktivieren Sie Positioner auf Ja. Gehen Sie dann zu Positioner-Einstellungen, um den Satelliten auszuwählen, den Modus (Benutzer oder Installateur) einzustellen und die Antenne mit den Pfeiltasten zu bewegen.

BEDIENUNGSANLEITUNG DSR 9401 FTA SAMSUNG

Gebrauchsanweisung. ..... D

Gebrauchsanweisung. . . . . . . . D

Instructions for use. . . . . . . . . . GB

SICHERHEITSANWEISUNGEN

Diese Set-Top-Box (STB) wurde entsprechend internationalen Sicherheitsnormen gefertigt. Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch.

ANSCHLUSSWERTE: AC 100-240V, 50/60 Hz

ÜBERLASTUNG: Überlasten Sie keine Wandsteckdosen, Verlängerungskabel oder Adapter. Anderentfalls besteht die Gefahr eines Brands oder elektrischen Schlags.

FLÜSSIGKEITEN: Halten Sie Flüssigkeiten von der Set-Top-Box fem.

REINIGUNG: Ziehen Sie die Set-Top-Box von der Steckdose ab. bevor Sie sie reinigen. Verwenden Sie ein Tuch, das mit ein wenig Wasser (keine Lösungsmittel) angefeuchtet ist, um die Außenseite des Geräts zu reinigen.

BELÜFTUNG: Blockieren Sie nicht die Belüftungsöffnungen der Set-Top-Box. Sorgen Sie für eine unbehinderte Luftzirkulation um die Set-Top-Box. Stellen Sie die Set-Top-Box niemals an Orten auf, an denen sie direkter Sonneneinstrahlung ausgesetzt ist. Vermeiden Sie ebenfalls Orte mit Wärmeentwicklung, z. B. Hoizkörper. Stellen Sie niemals andere elektronische Geräte auf die Set-Top-Box. Lassen Sie zwischen Set-Top-Box und Wand einen Abstand von mindestens 30 mm.

ZUBEHÖR: Verwenden Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Anderenfalls wird das Gerät möglicherweise beschädigt.

ANSCHLUSS AN DEN LNB-KONVERTER DER SATELLITENSCHÜSSEL:

Das LNB-Anschlusskabel verfügt im Kern über einen Spannungsleiter. Es empfiehlt sich daher, die Set-Top-Box vom Netz zu trennen, bevor Sie dieses Kabel anschließen oder attrennen. ANDERENFALLS KÖNNTE DER LNB-KONVERTER BESCHÄDIGT WERDEN.

WARTUNG: Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten an diesem Produkt auszuführen. Anderenfalls veriert die Garantie ihre Gültigkeit. Beauftragen Sie einen qualifizierten Fachhändler mit allen Wartungsarbeiten.

GEWITTER: Wenn die Set-Top-Box in einem geographischen Bereich aufgestellt wird, in dem häufig Gewitter auftreten, sollten unbedingt Schutzvorrichtungen für den Netzanschluss der Set-Top-Box und die Moderntelefonleitung installiert werden. Die Anweisungen der jeweiligen Hersteller zum Geräteschutz, z. B. Fernsehgerät, Stereovanlage usw., die an die Set-Top-Box angeschlossen sind, müssen bei Gewittern ebenfalls beachtet werden.

ERDUNG: Der Erdleiter des LNB-Kabels muss direkt an die Systemerde für die Satellitenschüssel angeschlossen werden. Das Erdungssystem muss den lokalen Vorschriften entsprechen.

Entsorgen Sie verbrauchte Batterien aus Umweltschutzgründen nur an dafür vorgesehenen Orten.

INHALTSVERZEICHNIS

Sicherheitsanweisungen....1

Allgemeine Funktionen 3

Anschließen der Set-Top-Box 4

Beschreibung 6

Frontblende 6

Rückseite 7

Fernbedienung 8

Grundfunktionen 10

Bedienen des Receivers 15

Hauptmenü 15

1. Installation 15 1.1 LNB Einstellung 16
   1.2 Positionierereinstellung.... 16
   1.2.1 Benutzermodus 17
   1.2.2 Installationsmodus 18
   1.3 Solarsat-Einstellung 18
   1.4 Autom. Abtastung 19
   1.5 Manuelles Abtastung 19
   1.6 SMATV-Scanning 20
   1.7 Rücksetzen auf werkseinstellungen 20

2. Kanalanordnung 21
   2.1 Delete Satellite(Satellit löschen) 21
   2.2 Delete Transponder(Transponder löschen) 21
   2.3 Delete Channel(Kanal löschen) 22
   2.4 Delete All Channel(Alle Kanäle löschen) 22
   2.5 Delete Scrambled Channel(Verwürfelte Kanäle löschen) . . . 22
   2.6 Favorite Channels|Bevorzugte Kanäle). 22
   2.7 Move Edit Channel(Kanal verschieben und bearbeiten) .... 23

3. Kindersicherung 24
   3.1 Kanalperre Setzen 24
   3.2 PIN-Code ändern 25

4. SystemeInstellung 26

4.1 Sprachauswahl 26

4.2 OSD Setting(Einstellung) 26

4.3 Media Settings(Medieneinstellungen). 27

4.4 Time & Timer Setting(Zeit- und Timer-Einstellung) ..... 27

4.5 Info Systém(Systeminformationen) 28

BREITBANDTUNER FÜR DEN FREQUENZBEREICH 950 MHz - 2150 MHz
UNTERSTÜTZUNG VON DiSEgC 1.2
▶ UMSCHALTUNG ZWISCHEN 13 V/18 V
▶ STUFENLOSE 22-kHz-KLANGREGELUNG

3. VIDEO

DVB-S-KONFORM
MPEG-2-FORMAT (MP@ML)
SYMBOLRATE VON 2-45 MS/s
KOMPATIBEL MIT SCPC/MCPC
- UNTERSTÜTZUNG DER BILDFORMATE 4:3 (NORMAL) UND 16:9 (BREITBILD)

4. AUDIO

MPEG 1-AUDIOSCHICHT I UND II
▶ AUDIOMODI MONO, DUAL, STEREO UND JOINT-STEREO
▶ SAMPLING-FREQUENZEN 32 kHz, 44.1 UND 48 kHz
- LAUTSTÄRKEREGELUNG UND STUMMSCHALTUNG ÜBER FERNBEDIENUNG
DIGITALER SPDIF-AUDIOAUSGANG

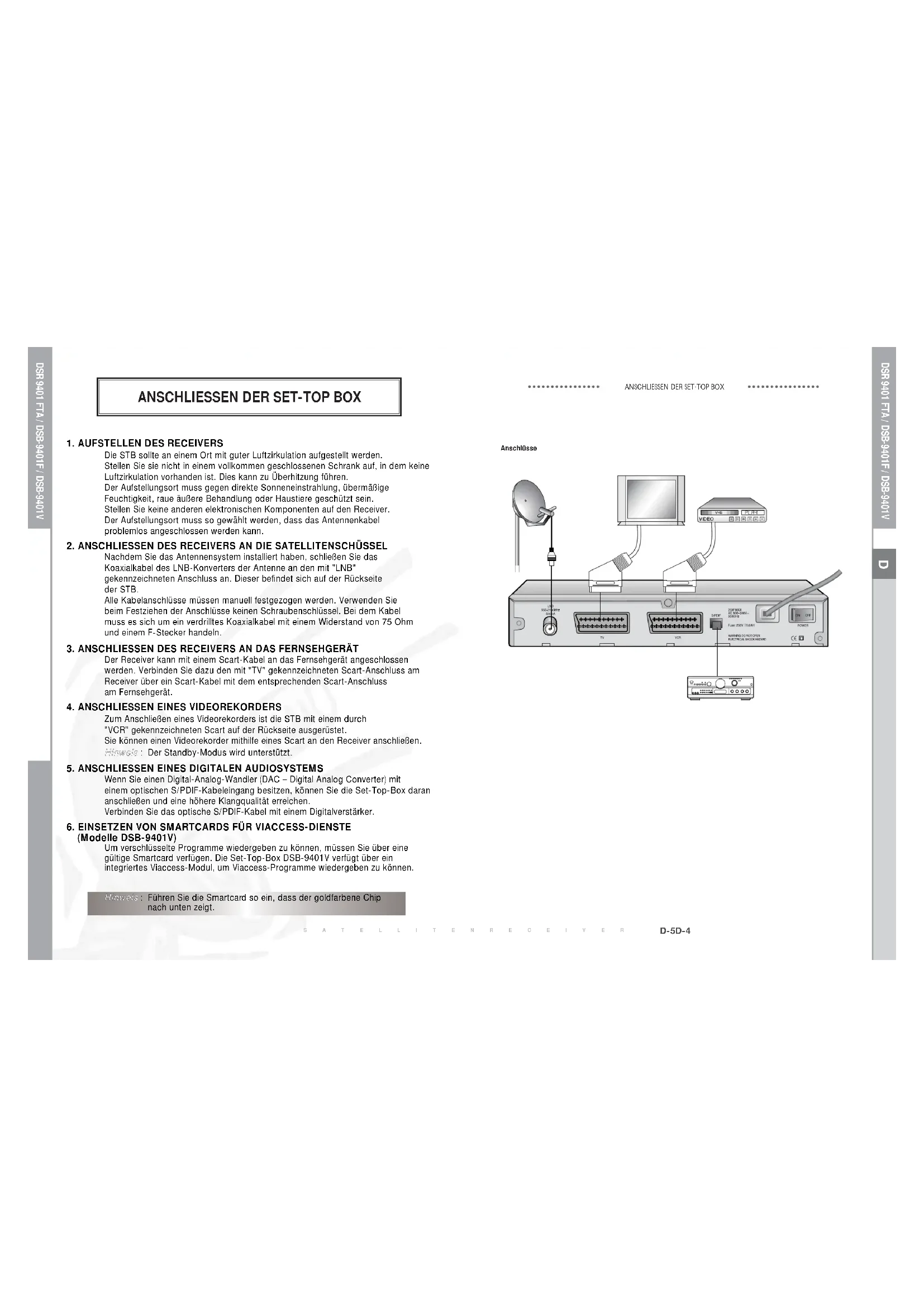

ANSCHLIESSEN DER SET-TOP BOX

1. AUFSTELLEN DES RECEIVERS

Die STB sollte an einem Ort mit guter Luftzirkulation aufgestellt werden.

Stellen Sie sie nicht in einem vollkommen geschlossenen Schrank auf, in dem keine

Luftzirkulation vorhanden ist. Dies kann zu Überhitzung führen.

Der Aufstellungsort muss gegen direkte Sonneneinstrahlung, übermäßige

Feuchtigkeit, raue äußere Behandlung oder Haustiere geschützt sein.

Stellen Sie keine anderen elektronischen Komponenten auf den Receiver.

Der Aufstellungsort muss so gewählt werden, dass das Antennenkabel

problemlos angeschlossen werden kann.

2. ANSCHLIESSEN DES RECEIVERS AN DIE SATELLITENSCHÜSSEL

Nachdem Sie das Antennensystem installiert haben, schließen Sie das

Koaxialkabel des LNB-Konverters der Antenne an den mit "LNB"

gekennzeichneten Anschluss an. Dieser befindet sich auf der Rückseite

der STB

Alle Kabelanschlüsse müssen manuell festgezogen werden. Verwenden Sie

beim Festziehen der Anschlüsse keinen Schraubenschlüssel. Bei dem Kabel

muss es sich um ein verdrilltes Koaxialkabel mit einem Widerstand von 75 Ohm

und einem F-Stecker handeln.

3. ANSCHLIESSEN DES RECEIVERS AN DAS FERNSEHGERÄT

Der Receiver kann mit einem Scart-Kabel an das Fernsehgerät angeschlossen

werden. Verbinden Sie dazu den mit "TV" gekennzeichneten Scart-Anschluss am

Receiver über ein Scart-Kabel mit dem entsprechenden Scart-Anschluss

am Fernsehgerät.

4. ANSCHLIESSEN EINES VIDEOREKORDERS

Zum Anschließen eines Videorekorders ist die STB mit einem durch

"VCR" gekennzeichneten Scart auf der Rückseite ausgerüstet.

Sie können einen Videorekorder mithilfe eines Scart an den Receiver anschließen.

Steuern: Der Standby-Modus wird unterstützt.

5. ANSCHLIESSEN EINES DIGITALEN AUDIOSYSTEMS

Wenn Sie einen Digital-Analog-Wandler (DAC - Digital Analog Converter) mit

einem optischen S/PDIF-Kabeleingang besitzen, können Sie die Set-Top-Box daran

anschließen und eine höhere Klangqualität erreichen.

Verbinden Sie das optische S/PDIF-Kabel mit einem Digitalverstärker.

6. EINSETZEN VON SMARTCARDS FÜR VIACCESS-DIENSTE

(Modelle DSB-9401V)

Um verschlüsselte Programme wiedergeben zu können, müssen Sie über eine

gültige Smartcard verfügen. Die Set-Top-Box DSB-9401V verfügt über ein

integriertes Viaccess-Modul, um Viaccess-Programme wiedergeben zu können.

Flüvweis: Führen Sie die Smartcard so ein, dass der goldfarbene Chip nach unten zeigt.

ANSCHLIESSEN DER SET-TOP BOX

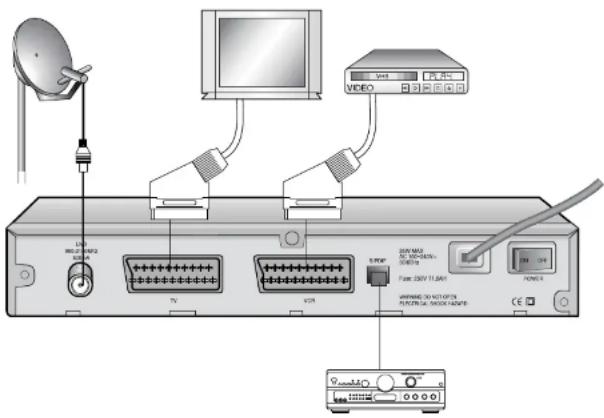

Anschlüsse

1. LED-Display Leuchtet die LED-Anzeige rot, befindet sich der Receiver im Standby-Modus.
   Leuchtet die LED-Anzeige grün, befindet er sich im Betriebsmodus.
2. Kartensteckplatz 1 Steckplatz für die Viaccess-Smartcard. (Modelle DSB-9401V)

BESCHREIBUNG

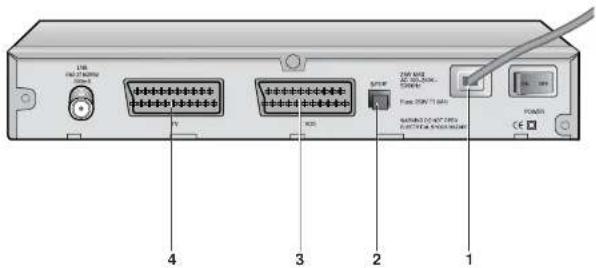

Rückseite

USB COM/230000 COM/230000 USB COM/230000 COM/230000 USB COM/230000 COM/230000 COM/230000 COM/230000 COM/230000 COM/230000 COM/230000 COM/230000 COM/230000 COM/230000 COM/230000 COM/230000

1. NETZANSCHLUSS Hier ist das Netzkabel angeschlossen.
   Der Eingangsspannungsbereich liegt zwischen 100V und 240V bei einer Frequenz von 50 Hz/60 Hz.
2. S/PDIF An diese Buchse wird ein Digitalverstärker angeschlossen.
3. Scart-Buchse VCR An diese Buchse wird ein Videorekorder angeschlossen.
4. Scart-Buchse TV An diese Buchse wird ein Fernsehgerät angeschlossen.

BESCHREIBUNG

BESCHREIBUNG

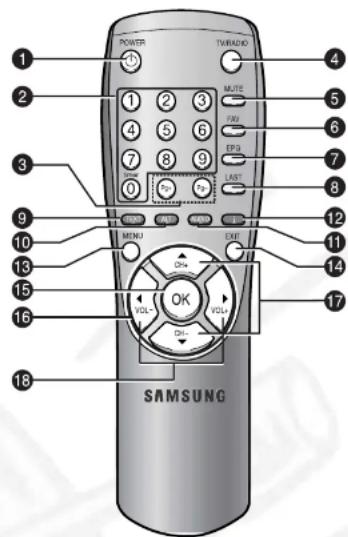

Fernbedienung

POWER TURBANO 1 2 3 4 5 6 7 8 9 0 10 11 12 13 14 15 16 17 18 SAMSUNG MENU EXIT OK VOL- VOL+ DI+ MUTE FAN EPD LAST

Sitzwiss: Beachten Sie beim Einlegen der Batterien die richtige Polarität [+/-].

1. POWER( ⏻ ) Mit dieser Taste wird der Receiver eingeschaltet bzw. in den Standby-Betrieb geschaltet.
2. Zifferntasten (⑩\~⑨) Mithilfe dieser Tasten werden Zahlen eingegeben und ein Kanal direkt durch Eingabe der entsprechenden Nummer ausgewählt.
3. Pg+/Pg-(Pg-, ⊕) Mit diesen Tasten werden Menüseiten nach oben oder unten durchblättert.

4. TV/RADIO Mit dieser Taste wird zwischen Fernseh- und Radiokanälen umgeschaltet.

5. MUTE Mit dieser Taste wird die Stummschaltung aktiviert bzw. deaktiviert.

6. FAV Mit dieser Taste können Sie zwischen den Favoritenlisten umschalten.

7. EPG Mit dieser Taste (Electronic Program Guide) wird der Programmmanager für Radio- und Fernsehprogramme angezeigt.

8. LAST Mit dieser Taste wird der zuletzt eingestellte Kanal ausgewählt.

9. TEXT(GRÜN) Mit dieser Taste wird der Untertitelmodus ausgewählt. (TEXT) Diese Taste hat dieselbe Funktion wie die GRÜNE Schaltfläche im Menü. Wenn die Taste einmal gedrückt wird, werden Untertitel angezeigt. Sie können die gewünschte Sprache mithilfe der Tasten +/- auswählen. Wenn die Taste zweimal gedrückt wird, wird der Bildschirmvideotext angezeigt. Wenn die Taste dreimal gedrückt wird, wird der VBI-Videotext angezeigt.

1. AUDIO(BLAU) Mit dieser Taste werden entweder der linke Audiokanal, der rechte (AUDIO) Audiokanal oder beide Audiokanäle zur Wiedergabe ausgewählt. Diese Taste hat dieselbe Funktion wie die BLAUE Schaltfläche im Menü.
2. INFORMATION TMit dieser Taste wird das Programminformationsfeld auf dem Bildschirm (BLAU) (☐) angezeigt. Diese Taste hat dieselbe Funktion wie die ROTE Schaltfläche im Menü. Wenn die Taste einmal gedrückt wird, werden Kurzinformationen zum Programm eingeblendet. Wird die Taste zweimal gedrückt, werden detaillierte Informationen über den Kanal im Textfeld angezeigt.
3. MENU Mit dieser Taste wird das Menü geöffnet oder das vorherige Menü erneut eingeblendet.
4. EXIT Mit dieser Taste wird das Menü geschlossen oder das vorherige Menü erneut eingeblendet.
5. OK( Ⓞ ) Mit dieser Taste werden Daten in das Menüsystem des Receivers eingegeben und bestätigt. Mthilfe dieser Taste wird das Element ausgewählt. Wenn diese Taste während der Wiedergabe einer Sendung gedrückt wird, wird eine Liste mit Kanälen eingebendet.
6. ◀ ▶ , ▲ ▼ ( 📊 🐃 🌐 ) Mit diesen Tasten wird der Markierungsbalken zum Auswählen von Optionen im, Menü verschoben. Darüber hinaus können mithilfe dieser Tasten Kanäle umgeschaltet und die Lautstärke angehoben oder abgesenkt werden.
7. CH+/CH-(☐) Mit diesen Tasten werden Kanäle umgeschaltet.
8. VOL+/VOL-(3) Mit diesen Tasten wird die Lautstärke angehoben oder abgesenkt. Diese Tasten werden verwendet, um die Seiten der Kanalliste nach oben oder unten zu durchblättern.

GRUNDFUNKTIONEN

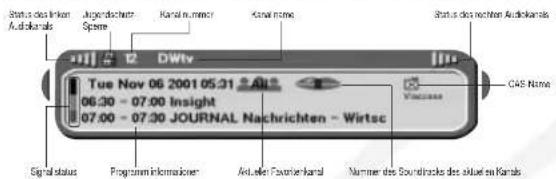

1. Bildschirmbanner

Bevor Sie Fernsehprogramme wiedergeben können, müssen Sie die Installation durchführen. Aus diesem Grund werden zu Anfang ausschließlich Menüs angezeigt. Sobald die Fernsehkanäle programmiert worden sind, wird das folgende Bild (Banner) angezeigt, wenn Sie von einem Kanal auf einen anderen umschaften:

Status des linken Audiokanals Augsdurchter Spere Kanal nummer Kanal neme Status des rechten Audiokanals Tue Nov 06 2001 05:31 - Wirtsc 06:30 - 07:00 Insight 07:00 - 07:30 JOURNAL Nachrichten - Wirtsc Signal status Programm information Aktien Forderkanal Nummer des Soundtracks des aktien kanals C48 Name

• Drücken Sie die Rote Taste (☐), während Sie eine Sendung wiedergeben.
• Wählen Sie den Kanal aus, indem Sie die Zifferntasten (①\~⑨) oder die Taste ☑drücken, und drücken Sie die Taste

TV/RADIO, um zwischen Fernseh- und Radiokanälen umzuschalten.

Dieses Bild wird immer angezeigt, wenn Sie auf einen anderen Kanal umschalten. Wenn Sie die Taste TV/RADIO auf der Fernsehbedienung drücken, wird zwischen Fernseh- und Radio programmen umgeschaltet.

Detaillierte Programminformationen

- Drücken Sie die Rote Taste (☐) zweimal, während Sie eine Sendung wiedergeben.

Zunächst wird das oben beschriebene Bild angezeigt. Nachdem Sie die Rote Taste (☐) das zweite Mal gedrückt haben, werden detaillierte Programminformationen angezeigt.

: Dieser Dienst hängt vom jeweiligen Dienstanbieter ab.

2. Regeln der Lautstärke

So ändern Sie die Lautstärke:

• Drücken Sie die Tasten 📄/ 📁 um die Lautstärke zu ändern.
• Drücken Sie die Taste MUTE, um die Stummschaltung zu aktivieren.
• Drücken Sie erneut die Taste MUTE, um die Stummschaltung aufzuheben.

3. Auswählen eines Soundtracks

• Drücken Sie die gelbe Taste (ALT), um die Soundtrack-Liste anzuzeigen.
• Drücken Sie Kand zum einen Soundtrack auszuwählen.

4. Auswählen eines Videotracks

• Drücken Sie die gelbe Taste (ALI) zweimal, um die Videotrack-Liste anzuzeigen.
• Drücken Sie Kund zum einen Videotrack auszuwählen.

5. Dienstliste

• Drücken Sie die Taste während Sie eine Sendung wiedergeben.
• Wählen Sie eine Liste aus, indem Sie die Taste TV/RADIO oder FAV drücken.

Das Symbol w-o hinter dem Kanalnamen kennzeichnet einen verschlüsselten Kanal und das Symbol 📄 hinter dem Kanalnamen einen gesperrten Kanal.

• Wählen Sie den Kanal aus, indem Sie 📄 drücken
• Drücken Sie die Taste, um das Programm des ausgewählten Kanals wiederzugeben.

Die farblich codierten Tasten sind den folgenden Dienstlisten zugeordnet.

• Grüne Taste (TEM) : Favoritenliste
• Gelbe Taste (ALT) : alphabetische Liste
• Blaue Taste (AUDIO) : Anbieterliste
• Rote Taste (☐): Transponderliste

GRUNDFUNKTIONEN

5.1 Dienstfavoriten

• Drücken Sie die grüne Taste (TEX) auf der Fernbedienung, um die Favoritenliste anzuzeigen.
• Verwenden Sie die Tasten 📄/ 📋. 📋/ 📋 um die gewünschte Favoritengruppe auszuwählen.
• Drücken Sie die grüne Taste (TEXT), um zwischen Gruppen- und Kanalliste umzuschalten.

5.2 Alphabetische Liste

• Drücken Sie die gelbe Taste (ALT) auf der Fernbedienung, um die alphabetische Liste anzuzeigen.
• Verwenden Sie die Tasten 📁/ 📅, 🌐/ 🌒 um die gewünschte alphabetische Gruppe auszuwählen.
• Drücken Sie die gelbe Taste (241), um zwischen Gruppen- und Kanalliste umzuschalten.

5.3 Dienstanbieter

• Drücken Sie die blaue Taste (AUDIO) auf der Fernbedienung, um die Anbieterliste anzuzeigen.
• Verwenden Sie die Tasten 📄/ 📋, 📋/ 📋 um die gewünschte Anbietergruppe auszuwählen.
• Drücken Sie die blaue Taste (AUDIO), um zwischen Gruppen- und Kanalliste umzuschalten.

5.4 Diensttransponder

• Drücken Sie die rote Taste (☐) auf der Fernbedienung, um die Transponderliste anzuzeigen.
• Verwenden Sie die Tasten ☑/☐, ☑/☐ um die gewünschte Transpondergruppe auszuwählen.
• Drücken Sie die rote Taste (1), um zwischen Gruppen- und Kanalliste umzuschalten.

GRUNDFUNKTIONEN

6. Programminformationen

EPG - Programmmanager Electronic Program Guide Mithilfe des Programmmanagers Electronic Program Guide können Sie eine Programmliste für die Kanäle anzeigen.

Hörsel: 1. Dieser Dienst hängt vom jeweiligen Dienstanbieter ab. 2. Nachdem der Receiver die Greenwich-Zeit aus dem Signal ermittelt hat, was einige Sekunden in Anspruch nimmt, können die EPG-Daten angezeigt werden.

• Drücken Sie die Taste EPG, während Sie ein Programm wiedergeben.
  Die Daten werden nur mit Zeitangaben auf dem Bildschirm angezeigt. Im LED-Display des Receivers wird "EPG" angezeigt.

- Grüne Taste : Hermit wird die Programmliste der vergangenen Woche angezeigt. (TEX) Bei jedem Tastendruck wird die Liste des jeweils vorherigen Tags angezeigt.

• Gelbe Taste : Hiermit wird die Programmliste der kommenden Woche angezeigt. ( TEXT ) Bei jedem Tastendruck wird die Liste des jeweils nächsten Tags angezeigt.
  • Tasten 📄/ 📋 : Hiermit wird die Programmliste in Blöcken von 30 Minuten angezeigt.

Drücken Sie die Taste TV/RADIO oder FAV, um die verschiedenen Programmlisten zu durchsuchen.
- Wählen Sie den Kanal mithilfe der Tasten 📄/ 📅, 🌐/ 🌐 aus, und drücken Sie die Taste 🍼um das aktuelle Programm dieses Kanals wiederzugeben.

7. Untertitel

Wenn das zurzeit ausgestrahlte Programm untertitelt ist, können Sie die grüne Taste (TEXT) drücken, um die aktuelle Liste mit den Sprachen für die Untertitelung anzuzeigen.

So ändern Sie die Untertitelsprache:

• Drücken Sie die grüne Taste (TEXC), um die Liste mit den Untertitelsprachen anzuzeigen.
• Verwenden Sie die Tasten 📄/✉, um die gewünschte Untertitelsprache auszuwählen
• Drücken Sie die Taste und anschließend werden die Untertitel in der gewünschten Sprache angezeigt. Das Menü ist übersichtlich und benutzerfreundlich, damit Benutzer den Receiver problemlos bedienen können.

GRUNDFUNKTIONEN

8. Anzeigen des Videotexts

Wenn das zurzeit ausgestrahlte Programm Bildschirmvideotextdaten enthält, können Sie die grüne Taste (fbox) zweimal drücken, um die aktuelle Bildschirmvideotextliste anzuzeigen.

So ändern Sie den Bildschirmvideotext:

• Verwenden Sie die Tasten /Aum den gewünschten Bildschirmvideotext auszuwählen.
• Drücken Sie die Taste, ④nd anschließend wird der gewünschte Bildschirmvideotext angezeigt.

9. Anzeigen des VBI-Videotexts

Wenn das zurzeit ausgestrahlte Programm VBI-Videotextdaten enthält, können Sie die grüne Taste (Text) dreimal drücken, um die aktuelle VBI-Videotextliste anzuzeigen.

So ändern Sie den VBI-Videotext

• Verwenden Sie die Tasten am den gewünschten VBI-Videotext auszuwählen.
• Drücken Sie die Taste, und anschließend wird der gewünschte VBI-Videotext auf dem Bildschirm angezeigt.

BEDIENEN DES RECEIVERS

Hauptmenü

Nachdem Sie das Antennensystem und die STB mit den entsprechenden Anschlüssen installiert haben, gehen Sie wie folgt vor:

• Stecken Sie den Netzstecker in eine Steckdose, und schalten Sie den Receiver ein.
• Drücken Sie die Taste MENU, um das Hauptmenü zu öffnen.

Folgendes wird auf dem Bildschirm angezeigt:

Die Untermenüs 1 bis 5 werden angezeigt. Für die Untermenüs 1, 2 und 3 benötigen Sie den PIN-Code.

- Sie müssen die Hilfemitteilungen am unteren Bildschirmrand beachten!

Bevor Sie mit dem Menü "Installation" beginnen, müssen Sie im 4. Menü "System-Setup" überprüfen, ob dort alle Informationen auf Sie zutreffen.

1. Installation

Über dieses Menü können Sie neue Dienste anpassen nd hinzufügen sowie den Status des Receivers anzeigen.

• Wählen Sie Installation im Hauptmenü aus, um das Untermenü zu öffnen.
• Geben Sie den PIN-Code ein.

Wenn Sie noch keinen eigenen PIN-Code eingegeben haben, ist der werksseitig vorgegebene PIN-Code 0000 gültig.

1.1 LNB Einstellung

In diesem Menü können Sie Satelliten- und LNB-Einstellungen für die Kanalsuche auswählen. Darüber hinaus können Sie die Einstellungen für den 22-kHz-Ton ändern. Die Parameter, die in diesem Menü festgelegt werden, sind zum Programmieren der Kanäle unter den Optionen Automatisches Scannen und Manuelles Scannen erforderlich.

Die erforderlichen Informationen finden Sie in den Bedienungsanleitungen für Antenne und LNB. Sie können aber auch Ihren Fachhändler fragen.

• Wählen Sie unter LNB-Spannung die Einstellung Ein aus.
• Wählen Sie den gewünschten Satelliten aus.
• Wählen Sie die Frequenz aus.
• Wählen Sie den DiSEqC-Modus aus
  (Aus, DiSEqC A, DiSEqC B, DiSEqC C, DiSEqC D, Synchronsignal A, Synchronsignal B).

Wenn Sie einen Positionierer verwenden, verwenden Sie diese Option (Ja oder Nein).

Ton 22 kHz: Wenn Sie einen dualen LNB-Konverter oder zwei Antennen verwenden, die an einen 22-kHz-Schalter angeschlossen sind, und die Einstellung des 22-kHz-Tonschalters Ein, Aus oder Auto lautet, können Sie zwischen beiden LNB-Konvertern oder Antennen umschalten.

1.2 Positionier er Einstellung

Wenn Sie ein motorbetriebenes DiSEqC 1.2-System verwenden, können Sie die verfügbaren DiSEqC 1.2-Funktionen nutzen.

- Wählen Sie die Option Satellit aus. - Wählen Sie alle Transponder des obigen Satelliten aus, und überprüfen Sie Frequenz, Zeichengeschwindigkeit, FEC und Polarität.

Fragen Sie bei Problemen Ihren Fachhändler um Rat.

- Wählen Sie unter Menümodus eine der folgenden Einstellungen aus:

: Über diesen Modus werden die Standardfunktionen des Positionierers aktiviert, die für Anfänger empfohlen werden. Allgemeine Benutzer verwenden den Benutzermodus.

: Über diesen Modus werden alle Funktionen des Positionierers aktiviert. Diese Einstellung wird für Installateure und professionelle Benutze empfohlen.

1.2.1 Benutzermodus

• Wählen Sie "Antriebsmodus" aus: Sie können die Bewegungsart des Positionierers auswählen; Kontinuierlich, Schritt oder Zeit.
• Positionieren Sie die Antenne in nördlicher, südlicher, östlicher und westlicher Richtung, und verwenden Sie die Tasten um den Motor anzusteuern. Mit der Taste wird die Antenne nach Westen, mit der Taste nach Osten, mit der Taste nach Norden und mit der Taste nach Süden gedreht.
• Sobald Sie die richtige Antennenposition erreicht haben, wählen Sie Aktuelle Position speichern aus, und drücken Sie die Taste ⚙, um den Antriebsmotor zurückzusetzen.

Singels: Der im Feld Signalstatus angezeigte Wert hat lediglich Informationscharacter. Die Signalqualität kann ausreichend sein, auch wenn der angezeigte Wert nicht maximal ist.

• Zu gespeicherter Position gehen.
Wenn die gespeicherte Position erreicht ist, wird auf dem Bildschirm "Anhalten" angezeigt. Sie können jetzt weitere Bedienungsvorgänge ausführen.
- Wählen Sie Satellitenposition berechnen aus, um die Satellitenposition neu zu berechnen, und drücken Sie die Taste.

BEDIENEN DES RECEIVERS

1.2.2 Installationsmodus

Nachdem der Installateur den Zustand des Positionierers überprüft hat, sollte er dieses Menü verwenden. Er sollte Limits deaktivieren auswählen, bevor er den Benutzermodus verwendet.

• Wählen Sie Antrieb und WE aus, und verwenden Sie die Tasten 📄/µ, um den Motor anzusteuern. Mit der Taste 📄 wird die Antenne nach Westen und mit der Taste 📄 nach Osten gedreht.
• Wählen Sie Limits aktivieren aus, um Limit setzen zu aktivieren.
• Wählen Sie Limits deaktivieren aus, um Limit setzen zu deaktivieren.
• Wählen Sie Positionierer zurücksetzen aus, und drücken Sie die Taste um den Positionierer zurückzusetzen.

1.3 Solarsat-Einstellung

Dieses Menü gilt nur für die Solarsat-Antenne. Wenn Sie dieses Menü öffnen, wird die Meldung "Dieses Menü gilt nur für die Solarsat Antenne. Wenn Sie eine Solarsat Antenne haben, drücken Sie "OK", ansosten drücken sie "EXIT".

Sie können die Werte je nach Standort eingeben.

• Verwenden Sie die Tasten ⏻/ ⏻, um Datum und Zeit einzustellen.
• Verwenden Sie die Tasten 📋/ 🔍, um horizontal in die nächste Spalte zu gelangen.
• Verwenden Sie die Tasten 📄/✉, um vertikal zu den einzelnen Feldern zu gelangen.

BEDIENEN DES RECEIVERS

1.4 Auto. Abtastung

Über das Untermenü Automatisches Scannen können Sie automatisch Kanäle, auf denen nicht gesendet wird, von den vorprogrammierten Satelliten herunterladen.

So laden Sie Kanäle automatisch herunter: Sie können für jeden Satelliten die Optionen Alle/Aus/Nur freie auswählen.

Aus : Es wird keine Suche durchgeführt. Alle : Es werden alle Kanäle durchsucht. Nür freie : Es werden nur freie Kanäle durchsucht.

- Drücken Sie die Taste

Das Menü Automatisches Scannen wird angezeigt.

Alle Kanäle, die sich in der Liste des ausgewählten Satelliten befinden, werden automatisch heruntergeladen.

Nach Abschluss des Suchvorgangs wird die Meldung "Suchergebnis des digitalen Receivers:" angezeigt.

Anschließend wird erneut das Menü Automatisches Scannen eingeblendet.

1.5 Manuelles Abtastung

Die Set-Top-Box verfügt über die Funktion Manuelles Abtastung, um neue Kanäle und schwache Signale auswählen zu können. Benutzer können hier die entsprechenden Kanaldaten eingeben. Wenn Sie im Menü Installation die Option 5. Manuelles Abtastung auswählen, wird die folgende Bildschirmseite angezeigt:

• Wählen Sie den Zielsatelliten aus, bei dem die manuelle Suche durchgeführt werden soll.
• Laden Sie einen Transponder. Über diese Option können alle Transponder der vorprogrammierten Liste geladen werden, die im Receiver gespeichert ist.

Hinwest: Wenn Sie die Frequenz eingeben, nachdem Sie für die Option TR laden die Einstellung Neu ausgewählt haben, müssen die eingegebenen Informationen mindestens einen Kanal umfassen, damit der Speichervorgang möglich ist.

• Geben Sie die Frequenz des gesuchten Transponders ein.
• Geben Sie die Zeichengeschwindigkeit des gesuchten Transponders ein.
• Wählen Sie die Vorwärtsfehlerkorrektur (FEC) des gesuchten Transponders aus. Sie können die Werte 1/2, 2/3, 3/4, 5/6, 7/8 oder Auto auswählen.

• Wählen Sie die Polarität des gesuchten Transponders aus:
  Horizontal/Vertikal/Linkszirkular/Rechtszirkular.
  Wenn Sie Horizontal auswählen, liegen 18 V Spannung in der Leitung des LNB-Konverters an. Wenn Sie Vertikal auswählen, liegen 13 V Spannung in der Leitung des LNB-Konverters an.
• Wählen Sie unter Scan-Modus die Einstellung Alle oder Nur freie aus.
• Wählen Sie unter Netzwerksuche die Einstellung Ja aus.
  Sie können weitere Transponder mithilfe des Netzwerks suchen.
• Wählen Sie unter PID-Suche die Einstellung Ja aus. Sie können eine manuelle Suche durchführen, indem Sie einzelne PID-Werte (Paket-ID) (Video/Audio/PCR) eingeben.
• Nachdem Sie eine Option ausgewählt haben, drücken Sie die Taste 🔊 um die Suche zu starten.

1.6 SMATV-Scanning

Falls mehrere Parteien die Antenne und den LNB-Konverter gemeinsam nutzen, suchen Sie den Dienst im Bereich 950 MHz bis 2150 MHz.

• Wählen Sie unter Suchtyp die Einstellung Automatisch oder Manuell aus.
• Wählen Sie unter Scan-Modus die Einstellung Alle oder Nur freie aus.

• Unter Andere Zeichengeschwindigkeit können Sie die Werte 1 bis 4 auswählen.

• Wenn Sie während des SMATV-Scannens unter Suchtyp die Einstellung Automatisch ausgewählt haben, brauchen Sie nur die gewünschte andere Zeichengeschwindigkeit (1-4) einzugeben.

• Wenn Sie während des SMATV-Scannens unter Suchtyp die Einstellung Manuell ausgewählt haben, müssen Sie Frequenz und Zeichengeschwindigkeit eingeben.

1.7 Rücksetzen auf werkseinstellungen

Über diese Option können die Werkseinstellungen wiederhergestellt werden, sofern Probleme auftreten, nachdem Kanal- oder sonstige Daten geändert wurden, die möglicherweise fehlerhaft sind.

Wenn Sie bei eingeblendetem Bestätigungsfenster die Taste ☺ drücken, werden die Werkseinstellungen des Receivers automatisch wiederhergestellt.

Hirseit: Hiermit werden vorgenommene Einstellungen gelöscht!

2. Kanalanordnung

Das Menü Kanalanordnung umfasst sieben Funktionen:

Über das Menü Kanalanordnung können Satelliten, Transponder und Kanäle gelöscht werden oder Favoritenkanäle ausgewählt und Kanäle verschoben werden.

• Geben Sie den PIN-Code ein..

Wenn Sie noch keinen eigenen PIN-Code eingegeben haben, ist der werksseitig vorgegebene PIN-Code 0000 gültig.

• Wählen Sie die Satelliteniste aus, die gelöscht werden soll, indem Sie die rote Taste (☐) drücken.
• Drücken Sie die Taste zur Bestätigung.

Minweis: Mithilfe dieser Funktion wird nicht der Satellit, sondern die Liste der Kanäle gelöscht, die für diesen Satelliten registriert sind.

2.2 Transponder löschen

- Wählen Sie die Transponderliste aus, die gelöscht werden soll, indem Sie die rote Taste (1) drücken.

- Drücken Sie die Taste zur Bestätigung.

Hinweis: Mithilfe dieser Funktion wird nicht der Transponder, sondern die Liste der Kanäle gelöscht, die für diesen Transponder registriert sind.

BEDIENEN DES RECEIVERS

BEDIENEN DES RECEIVERS

2.3 Delete Channel

• Wählen Sie die Kanalliste aus, die gelöscht werden soll, indem Sie die rote Taste (☐) drücken.
• Drücken Sie die Taste zur Bestätigung.

Drücken Sie bei eingeblendetem Bestätigungsfenster die Taste um alle Kanäle zu löschen, und drücken Sie MENU/EXIT, um das Fenster zu schließen.

Drücken Sie bei eingeblendetem Bestätigungsfenster die Taste um alle verschlüsselten Kanäte zu löschen, und drücken Sie MENU/EXIT, um das Fenster zu schließen.

Sie können die Liste der Fernseh- oder Radiosender ändern, indem Sie die Taste TV/RADIO drücken. Die Favoritenliste können Sie ändern, indem Sie die Taste FAV drücken. Sie können 9 Listen mit bevorzugten Fernseh- und Radioprogrammen erstellen.

• Wählen Sie die gewünschte Kanalliste mithilfe der Tasten / aus.
• Wenn Sie die Taste TV/RADIO drücken, wird zwischen Fernsehprogramm- und Radioprogrammliste umgeschaltet.

Rechte Liste : Wenn Sie die rote Taste (☐) drücken, wird ein Kanal in die linke Liste eingefügt.

Linke Liste : Wenn Sie die rote Taste (☐) drücken, wird ein Kanal gelöscht.

• Wenn Sie die Taste FAV drücken, wird eine andere Favoritenliste ausgewählt.
• Drücken Sie anschließend die Taste zur Bestätigung.

• Wählen Sie die gewünschte Liste mithilfe der Tasten / aus.
• Wählen Sie einen Kanal aus, indem Sie die rote Taste (☐) drücken.
• Drücken Sie die Tasten 📄 um die Position des ausgewählten Kanals zu ändern, und drücken Sie zur Bestätigung die Taste
• Drücken Sie erneut die rote Taste (☐), um zum vorherigen Zustand zurückzugelangen.

• Wenn Sie den Kanal an die Ausgangsposition zurücksetzen möchten, drücken Sie nicht die Taste ☒, sondern die blaue Taste (AUDIO).

• Wenn Sie den Kanalnamen bearbeiten möchten, drücken Sie die grüne Taste (TEXT). Die Zeichentabelle wird angezeigt.

• Wählen Sie das gewünschte Zeichen mithilfe der Tasten / 1. 2/5 aus, und drücken Sie die Taste 3, um das Zeichen in die Zeichenkette einzufügen.
• Drücken Sie die Taste MENU, um die geänderten Daten zu speichern.

3. Kindersicherung

Mit der Funktion kinderscichung können Sie mithilfe eines vierstelligen PIN-Codes (Personal Identification Number) Kanäle sperren und unerwünschte Zugriffe auf die STB unterbinden. (Werksseitig ist der PIN-Code 0000 festgelegt.)

Wenn Sie dieses Menü aufrufen, stehen Ihnen zwei Möglichkeiten zur Verfügung: Sie können einen gewünschten Kanal sperren und Ihren PIN-Code ändern.

• Geben Sie den PIN-Code ein.

Wenn Sie noch keinen eigenen PIN-Code eingegeben haben, ist der werksseitig vorgegebene PIN-Code 0000 gültig.

3.1 Kanal sperre setzen

• Wählen Sie den Kanal aus, indem Sie 📐/ 📞, 📌/ 📞, 📞/ 📞 drücken.
• Wenn Sie die Taste TV/RADIO drücken, wird zwischen Fernsehprogramm- und Radioprogrammliste umgeschaltet.
• Sperren Sie den Kanal, indem Sie die rote Taste (☐) drücken.
• Drücken Sie die Taste zur Bestätigung.

Anschließend wird der Kanal gesperrt. Wenn Sie sich Sendungen ansehen möchten, die auf diesem Kanal ausgestrahlt werden, müssen Sie im Bestätigungsfenster den PIN-Code eingeben.

So entsperren Sie einen Kanal:

- Drücken Sie erneut die rote Taste (☐), um den Kanal zu entsperren.

BEDIENEN DES RECEIVERSBEDIENEN DES RECEIVERS

3.2. PIN-Code ändern

Wählen Sie die zweite Option PIN-Code ändern aus, wenn Sie den PIN-Code ändern möchten.

Anschließend wird das folgende Menü angezeigt:

Ilm ersten Feld müssen Sie den aktuellen PIN-Code eingeben und im zweiten Feld den neuen PIN-Code. Zur Bestätigung müssen Sie den neuen PIN-Code erneut eingeben.

Beachten Sie, dass der PIN-Code vierstellig sein muss.

DER WERKSSEITIG VORGEGEBENE PIN-CODE LAUTET 0000.

4. Systemeinstellung

Mithilfe dieser Option können Sie die Werkseinstellungen nach Ihren Anforderungen ändern.

4.1. Sprachauswahl

Mithilfe der Option Sprachauswahl können Sie die gewünschte Sprache auswählen, die für Bildschirmanzeige, Soundtrack, Videotext, Untertitel oder EPG verwendet wird.

• Die OSD-Menüs stehen in 19 Sprachen zur Verfügung, um Benutzern aus verschiedenen Ländern die Bedienung zu erleichtern.
- Drücken Sie bei geöffnetem Menü Sprachauswahl die Tasten 📋/ 🔒, um die Sprache zu ändern, und drücken Sie anschließend die Taste
• Die ausgewählte Sprache bezieht sich auf Bildschirmanzeige, Soundtrack, Videotext oder EPG.

4.2 OSD Setting

Hier können Sie Transparenzebene und Anzeigedauer auswählen.

• Wählen Sie Transparenzebene aus. Hier können Sie den Wert zwischen 0 und 100 % ändern.
• Legen Sie die Anzeigedauer für das auf dem Bildschirm angezeigte Informationsfeld (Banner) fest. Die Dauer kann zwischen 0.5 und 60.0 Sekunden liegen.

BEDIENEN DES RECEIVERSBEDIENEN DES RECEIVERS

4.3 Media Setting

Sie können hier verschiedene gewünschte Medieneinstellungen vornehmen. Setzen Sie den Cursor auf dieses Untermenü, und drücken Sie die Taste

• Wählen Sie TV-System aus: Mögliche Einstellungen sind PAL, SECAM.
• Wählen Sie TV-Seitenverhältnis aus: Hier stehen Ihnen die Einstellungen 4:3 (Standardbild) oder 16:9 (Breitbild) zur Verfügung.
• Wählen Sie Seitenverhältnis-Konvertierung aus: Hier stehen Ihnen die Einstellungen Letter box, Pan & Screen, Gemischt oder Voll zur Verfügung.
• Wählen Sie Videosignaltyp aus: Hier stehen Ihnen die Einstellungen Kombiniert+RGB oder Kombiniert zur Verfügung.

4.4 Time & Timer Setting

• Setzen Sie den Cursor auf dieses Untermenü, und drücken Sie die Taste
• Drücken Sie die Tasten 📋/ 📋, 📋/ 📋, um die Ortszeit unter Zeitzone zu ändern. Die Ortszeit hängt von Ihrem Standort ab.
• Drücken Sie die Tasten 📋, um die Ereigniswiederholung auszuwählen, die gespeichert werden soll: Daily, Every Sunday, Every Monday, Every Tuesday, Every Wednesday, Every Thursday, Every Friday, Every Saturday, Once (Täglich, Jeden Sonntag, Jeden Jeden Mittwoch, Jeden Donnerstag, Jeden Freitag,

- Drücken Sie die Zifferntasten (⑨\~⑨), um die gewünschte Einschaltzeit einzugeben. Drücken Sie anschließend die Tasten (3/4), um eine Ausschaltzeit auszuwählen, die gespeichert werden soll.

- Wählen Sie TV-Programm aus. Anschließend können Sie das gewünschte Programm festlegen, indem Sie die Tasten 🎨 / 🔍 drücken. Wenn Sie die Taste TV/RADIO drücken, wird zwischen Fernseh- und Radioprogramm umgeschaltet.

4.5 Info Systèm

Wenn Sie sich mit einem Dienstanbieter oder einem Dienstzentrum in Verbindung setzen müssen, werden Sie möglicherweise nach Informationen gefragt, die in diesem Menü enthalten sind. Setzen Sie den Cursor auf dieses Untermenü, und drücken Sie die Taste ☑ Folgendes wird auf dem Bildschirm angezeigt.

Sie können neue Software für diese Set-Top-Box über die Satelliten ASTRA, Sirius und Hotbird herunterladen und installieren, sobald sie zur Verfügung steht. Schalten Sie die Set-Top-Box während des Herunterladens nicht aus.

Wenn eine neue Softwareversion vorliegt, werden Sie gefragt, ob Sie die alte Software aktualisieren möchten oder nicht.

Wenn Sie die Taste drücken, wird die Aktualisierung sofort durchgeführt. Wenn keine Aktualisierung möglich ist, wird die folgende Meldung angezeigt:

"Die Software kann nicht aktualisiert werden." Falls keine Aktualisierung erforderlich ist, wird die Meldung "Keine Software-Aktualisierung notwendig" angezeigt.

BEDIENEN DES RECEIVERSBEDIENEN DES RECEIVERS

5. Eingebetteter Viaccess (Modelle DSB-9401V)

1. PIN-Code ändern: Ändern Sie gegebenenfalls den PIN-Code der Smartcard.

2. Altersbeschränkung ändern: Ändern Sie gegebenenfalls die Einstellungen des Familienfilters.
   Hörsel: Dieser Dienst steht nicht auf allen Kanälen zur Verfügung.

3. Sperranzeige ändern: Sie können den Sperrstatus der Viaccess-Smartcard ändern.

4. Herausgeberinformationen: Hier können Sie alle Informationen aufrufen, die der Herausgeber auf der Smartcard gespeichert hat.

5. Berechtigung: Mithilfe dieser Option können die Berechtigungen für die Smartcard angezeigt werden.

FEHLERSUCHE

Problem Mögliche Ursache	Problemlösung
Die LEDs der Frontblende leuchten nicht. Es liegt keine Spannung an.	Das Netzkabel ist nicht ordnungsgemäß angeschlossen.	Schießen Sie das Netzkabel ordnungsgemäß an.
Auf dem Bidschirm wird kein Bild angezeigt.	Der Receiver befindet sich im Standby-Modus. Das Scart-Kabel ist nicht ordnungsgemäß mit dem Videoausgang des Fernsehgeräts verbunden.Am Fernsehgerät wurde der falsche Kanal oder Videoausgang ausgewählt.	Schalten Sie den Receiver ein.Uberprüfen Sie den Anschluss, und stellen Sie ihn gegebenenfalls ordnungsgemäß her.Uberprüfen Sie den am Fernsehgerät ausgewählten Kanal und Videoausgang, und ändern Sie sie gegebenenfalls (siehe Bedienungsanleitung des Fernsehgeräts).
Es erfolgt keine Tonwiedergabe.	Das Audiokabel wurde falsch angeschlossen.Die Lautstärke wurde auf Null abgesenkt. Die Stummschaltung ist aktiviert.	Überprüfen Sie den Anschluss, und stellen Sie ihn gegebenenfalls ordnungsgemäß her.Heben Sie die Lautstärke am Fernsehgerät an. Drücken Sie die Taste MUTE.
Die Fernbedienung funktioniert nicht.	Falsche Bedienung.Die Batterien sind verbraucht oder falsch eingelegt.	Zielen Sie mit der Fernbedienung direkt auf den Receiver.Tauschen Sie die Batterien aus, oder legen Sie sie ordnungsgemäß ein.
Die Bildqualität ist schlecht.	Die Signalstärke ist zu gering.	Überprüfen Sie die Signalstärke im Menü Automatisches Scannen. Korrigieren Sie die Antennenausrichtung.
Auf dem Bidschirm wird die Meldung "Signal wird gesucht" angezeigt.	Das Antennenkabel ist nicht angeschlossen oder sitzt nicht fest.Der LNB-Konverter ist defekt.Falsche Position der Satellitenantenne.	Überprüfen Sie den Anschluss, und stellen Sie ihn gegebenenfalls ordnungsgemäß her.Tauschen Sie den LNB-Konverter aus.Uberprüfen Sie die Position, und korrigieren Sie sie gegebenenfalls.Uberprüfen Sie die Signalstärke im Menü Automatisches Scannen.
Auf dem Bidschirm wird die Fehermeldung "Kanadaten nicht vorhanden" angezeigt.	Der Satellit ist noch nicht gespeichert.	Führen Sie im Menü Automatisches Scannen oder Manuelles Scannen eine Suche durch.
Auf dem Bidschirm werden die folgenden Meldungen angezeigt: "Überprüfen Sie die Chipkarte." "Legen Sie die Chipkarte ein."	Die Smartcard ist - nicht ordnungsgemäß installiert - nicht installiert.	(Jie nach Modellt)Überprüfen Sie die Smartcard.Installieren Sie die Smartcard.

ENTSORGUNG

Das Gerät, das Verpackungsmaterial (beispielsweise Styropor) und die Batterien dürfen niemals zusammen mit dem Haushaltsabfall entsorgt werden.

Informieren Sie sich über die örtlichen Entsorgungsbestimmungen, und entsorgen Sie Abfälle gemäß den entsprechenden Verordnungen an den dafür vorgesehenen Standorten.

TECHNISCHE DATEN

1. Allgemein

4000 programmierbare Kanäle,

Herunterladen von Software über Satellit und PC.

hochentwickelter Programmmanager

Unterstützung mehrerer Sprachen, Unterstützung des vollen

Funktionsumfangs von

2. Tuner

Breitbandtuner, 950 MHz - 2150 MHz,

Unterstützung von DiSEqC 1.2,

Umschaltung zwischen,

3. Video

DVB-S-konform,

MPEG-2-Format (MP@ML),

Symbolrate 2 - 45 MS/s,

4. Audio

MPEG 1-Audioschicht I und II,

Audiomodi Mono, Dual, Stereo und Joint-

Stereo, Sampling-Frequenzen 32 kHz,

44.1 kHz und 48 kHz,

Stromversorgung

Typ:

Eingangsspannung:

Energieverbrauch:

Standby-Modus:

VIDEODECODER

Transport

Transport-Stream

Datenrate (Eingang)

YUV-Format

Bildformate

Auflösung

Skalierung

DiSEqC 1.2

Infrarotfernbedienung, automatische und

manuelle Suchfunktion.

(programmierbare) Kanalanordnung,

Scart- und Cinchausgänge, niedrige

Leistungsaufnahme

13 V 18 V und stufenlose,

22-kHz-Klangregelung

kompatibel mit SCPC/MCPC,

Unterstützung des,

Bildformats 4:3 (Standard) und 16:9

(Breitbild)

Lautstärkeregelung und

Stummschaltungsfunktion über

Fernbedienung.

SMPS

100–240 V Wechselstrom, 50/60 Hz

max. 25 W

11 W

MPEG-2 ISO/IEC 13818

Spezifikation des Transport-Stream

MPEG-2 MP@ML

bis zu 1ait/s

4:2:2

4:3, 16:9

720 x 576, 704 x 576,

544 × 576, 480 × 576,

352 x 576, 352 x 288

0.5 und 2.0 (horizontal und vertikal)

TECHNISCHE DATEN

NETZWERKSCHNITTSTELLE (Digitale Übertragung)

Schnittstelle	1	LNB-Eingang	VIDEO	PAL, SECAM
Eingangsgerät DVB-S-kompatibler digitaler				Schnittstelle: 2 Scart-Anschlüsse (TV, VCR)
	Satellitenreceiver (ETS 300 421)			Impedanz: 75
FEC-Decoder Codefaktoren des Faltungscodes:				Ausgangspegel: 1 Vp-p
				1/2, 2/3, 3/4, 5/6 und 7/8 mit erzwungener Länge K=7			Differentialverstärkung: max. 5 %
				950–2150	MHz		Signal-Rausch-Abstand: min. 60 dB (digital)
Frequenzbereich
NF 12 dB (typisch)			AUDIO	Schnittstelle: Scart-Anschluss
Anschluss (Eingang) F-Buchse, IEC 169-24				Impedanz: 600 Balance
Symbolrate (Eingang) 2–45 MS/s				Ausgangspegel: max. 3.0 Vp-p (regelbar)
Eingangssignalpegel: -65 bis -25 dBm bei 75				Frequenzbereich: ± 3 dB
DiSEqC DiSEqC 1.2 (max. 500 mA)				(20–15 kHz)
LNB-Strom und Polarisation Vertikal: +12 V bis +14 V				Signal-Rausch-Abstand: min. 60 dB (digital)
	Horizontal: +17 V bis +19 V			S/PDIF (digitaler Audioausgang)
	Strom: max. 350 mA,Überlastungsschutz
22 kHz-Ton Frequenz: 22 kHz ± 4 kHz
	Amplitude: 0,6 V ± 0,2 V		SPEICHER
Demodulation	QPSK		Flash	2 MB
Externe FEC Reed Solomon-Code (204,188), t = 8			SDRAM	8 MB
AUDIODECODER
			PHYSISCHE DATEN
Decodierung MPEG-1, Layer I, II			Größe (B x T x H)	233 x 176 x 38 mm
Samplingrate bis zu 256 kbit/s			Gewicht (Netto)	0.95 kg
Audiomodus	Single-Modus, Dual-Mono, Stereo,
