BEDIENUNGSANLEITUNG HDC-150L DOMETIC

_HDC150.book Seite 1 Donnerstag, 9. Dezember 2010 8:19 20

CoolMatic HDC-150 DE

Kompressor-Einbau-Kühlschrank Montage- und Bedienungsanleitung

Compressorinbouwkoelkast Montagehandleiding en gebruiksaanwijzing Kompressor-indbygningskøleskab Monterings- og betjeningsvejledning Inbyggnadskylskåp med kompressor Monterings- och bruksanvisning Innbyggings-kompressorkjøleskap Monterings- og bruksanvisning Kompressoriasennettava jääkaappi Asennus- ja käyttöohje

_HDC150.book Seite 2 Donnerstag, 9. Dezember 2010 8:19 20

D Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.waeco.de

GB We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.waeco.com

_HDC150.book Seite 3 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 4 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 5 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 6 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 7 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 8 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 9 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 10 Donnerstag, 9. Dezember 2010 8:19 20

HDC-150 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter.

Inhaltsverzeichnis 1

Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . 11

Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Kühlschrank benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Störungen beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

_HDC150.book Seite 11 Donnerstag, 9. Dezember 2010 8:19 20

Hinweise zur Benutzung der Anleitung

Hinweise zur Benutzung der Anleitung

A I GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes.

➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. ✓ Dieses Symbol beschreibt das Ergebnis einer Handlung. Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“. Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise. In Abb. 2, Seite 4 bis Abb. 8, Seite 7 ist der Kühlschrank HDC-150DF dargestellt. Diese Abbildungen gelten für die Kühlschränke HDC-150FF und HDC-150L entsprechend.

_HDC150.book Seite 12 Donnerstag, 9. Dezember 2010 8:19 20

Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender Punkte: z Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen z Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller z Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Allgemeine Sicherheit

GEFAHR! z Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schalter abgesichert ist. WARNUNG! z Lassen Sie Installationen in Feuchträumen nur vom Fachmann verlegen. z Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen. z Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. z Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen. z Elektrogeräte sind kein Kinderspielzeug! Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern. z Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. z Wenn das Anschlusskabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

_HDC150.book Seite 13 Donnerstag, 9. Dezember 2010 8:19 20

A Sicherheitshinweise VORSICHT! z Quetschgefahr! Fassen Sie nicht in das Scharnier. ACHTUNG! z Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden. z Halten Sie die Abflussöffnung stets sauber. z Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. z Öffnen Sie auf keinen Fall den Kühlkreislauf. z Transportieren Sie das Gerät niemals in waagerechter Stellung, damit kein Öl aus dem Kompressor auslaufen kann. z Stellen Sie das Gerät an einem trockenen und gegen Spritzwasser geschützten Platz auf. z Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab. z Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden. z Das Gerät ist nicht geeignet für den Lagerung ätzender oder lösungsmittelhaltiger Stoffe! z Klemmen Sie das Gerät und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen.

_HDC150.book Seite 14 Donnerstag, 9. Dezember 2010 8:19 20

Sicherheit beim Betrieb des Gerätes mit 100 V – 240 V

z Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. ACHTUNG! z Schließen Sie das Gerät nur mit dem zugehörigen Anschlusskabel an das Wechselstromnetz an. z Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. z Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

Sicherheit beim Betrieb des Gerätes

z Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz. VORSICHT! z Wenn Sie das Gerät an eine Batterie anschließen, stellen Sie sicher, dass Lebensmittel nicht mit Batteriesäure in Berührung kommen.

z Schützen Sie das Gerät vor Feuchtigkeit. z Achten Sie darauf, dass die Speisen keine Wand des Kühlraums berühren.

_HDC150.book Seite 15 Donnerstag, 9. Dezember 2010 8:19 20

Montagesatz zum Ändern des Türanschlags

Bestimmungsgemäßer Gebrauch Der Kühlschrank HDC-150DF eignet sich zum Tiefkühlen von Lebensmitteln. Der Kühlschrank HDC-150FF eignet sich zum Kühlen und Tiefkühlen von Lebensmitteln. Der Kühlschrank HDC-150L eignet sich zum Kühlen von Lebensmitteln. Das Gerät ist auch für den Betrieb auf Booten geeignet.

VORSICHT! Gesundheitsgefahr! Falls Sie Medikamente kühlen wollen, prüfen Sie, ob die Kühlleistung des Gerätes den Anforderungen der jeweiligen Arzneimittel entspricht.

_HDC150.book Seite 16 Donnerstag, 9. Dezember 2010 8:19 20

Technische Beschreibung

Technische Beschreibung

Funktionsbeschreibung

Der Kühlschrank ist geeignet für den Einsatz an einer Gleichspannung von 12 V oder 24 V und kann somit z. B. auch beim Camping oder auf Booten eingesetzt werden. Außerdem kann er an ein 100 – 230-V-Netz angeschlossen werden. Der Kühlschrank hat ein integriertes Netzteil mit Vorrangschaltung. Dadurch wird automatisch auf Netzbetrieb umgeschaltet, wenn das Gerät an einem Wechselstromnetz angeschlossen ist, auch wenn das Gleichstrom-Anschlusskabel noch angeschlossen ist. Beim Einsatz auf Booten kann der Kühlschrank einer Dauer-Krängung von 30° ausgesetzt werden. Der Kühlschrank HDC-150DF kann Waren in drei Gefrierfächern auf bis zu –18 °C abkühlen und tiefgekühlt halten. Der Kühlschrank HDC-150FF kann Waren auf +5 °C abkühlen und kühl halten. Im Gefrierfach können Waren auf bis zu –18 °C abgekühlt und tiefgekühlt werden. Über einen Thermostat kann die gewünschte Temperatur stufenlos eingestellt werden. Der Kühlschrank HDC-150L kann Waren auf +5 °C abkühlen und kühl halten. Über einen Thermostat kann die gewünschte Temperatur stufenlos eingestellt werden. Alle im Kühlschrank verwendeten Materialien sind unbedenklich für Lebensmittel. Der Kühlkreislauf ist wartungsfrei.

Kühlschrank einbauen

Sie können den Anschlag der Tür ändern, so dass die Tür nach links statt nach rechts aufschwingt. ➤ Gehen Sie vor wie in Abb. 3, Seite 4, bis Abb. 8, Seite 7, gezeigt, um den Türanschlag zu ändern.

_HDC150.book Seite 17 Donnerstag, 9. Dezember 2010 8:19 20

Kühlschrank einbauen

Kühlschrank einbauen

I HINWEIS Die Maße für den Einbau finden Sie in Abb. 9, Seite 7.

➤ Bauen Sie den Kühlschrank ein wie in Abb. 9, Seite 7, bis Abb. 0, Seite 8, gezeigt. ➤ Befestigen Sie das Abdeckpanel an der Kühlschranktür wie in Abb. a, Seite 8, bis Abb. b, Seite 9, gezeigt.

Kühlschrank elektrisch anschließen

An eine Batterie anschließen

A ACHTUNG! z Um Spannungs- und Leistungsverluste zu vermeiden, sollte das Anschlusskabel möglichst kurz und nicht unterbrochen sein. Vermeiden Sie deshalb zusätzliche Schalter, Stecker oder Verteilerdosen. z Klemmen Sie das Gerät und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen.

Der Kühlschrank kann mit 12 V oder mit 24 V Gleichspannung betrieben werden. Zur Sicherheit ist der Kühlschrank mit einem elektronischen Verpolungsschutz ausgestattet, der den Kühlschrank gegen Verpolung beim Batterieanschluss und gegen Kurzschluss schützt. Zum Schutz der Batterie schaltet sich der Kühlschrank automatisch ab, wenn die Spannung nicht mehr ausreicht (siehe folgende Tabelle). 12 V

24 V Ausschaltspannung

22,8 V Wiedereinschaltspannung

_HDC150.book Seite 18 Donnerstag, 9. Dezember 2010 8:19 20

Kühlschrank einbauen

➤ Bestimmen Sie den notwendigen Querschnitt des Kabels in Abhängigkeit von der Kabellänge gemäß Abb. c, Seite 9. Legende zu Abb. c, Seite 9 Koordinatenachse

A ACHTUNG! Achten Sie auf die richtige Polarität.

➤ Kontrollieren Sie vor Inbetriebnahme des Gerätes, ob die Betriebsspannung und die Batteriespannung übereinstimmen (siehe Typenschild). ➤ Schließen Sie Ihren Kühlschrank – möglichst direkt an die Pole der Batterie an oder – an einen Steckplatz an, der mit mindestens 15 A (bei 12 V) bzw. 7,5 A (bei 24 V) abgesichert ist. An ein 230-V-Netz anschließen

D GEFAHR! Lebensgefahr! z Hantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse Hände haben oder mit den Füßen in der Nässe stehen. z Wenn Sie Ihr Kühlgerät an Bord eines Bootes per Landanschluss am 230-V-Netz betreiben, müssen Sie auf jeden Fall einen FI-Schutzschalter zwischen 230-V-Netz und Kühlgerät schalten. Lassen Sie sich von einem Fachmann beraten.

➤ Verwenden Sie das Anschlusskabel für das Wechselstromnetz.

_HDC150.book Seite 19 Donnerstag, 9. Dezember 2010 8:19 20

Kühlschrank benutzen

Kühlschrank benutzen

I HINWEIS Bevor Sie den neuen Kühlschrank in Betrieb nehmen, sollten Sie ihn aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 24).

Der Kühlschrank ermöglicht die Konservierung von frischen Nahrungsmitteln. Außerdem können Sie (wenn vorhanden) im Gefrierfach tiefgekühlte Lebensmittel konservieren und frische Nahrungsmittel einfrieren.

A ACHTUNG! z Achten Sie darauf, dass Sie Getränke oder Speisen in Glasbehältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden. z Konservieren Sie keine warmen Lebensmittel im Kühlfach. z Frieren Sie Produkte, die gerade auftauen oder aufgetaut wurden, keinesfalls wieder ein, sondern brauchen Sie diese baldmöglichst auf. z Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlschrank befinden, die auf die gewählte Temperatur gekühlt werden dürfen.

I HINWEIS z Konservieren Sie Lebensmittel, die leicht Gerüche und Geschmäcke aufnehmen, sowie Flüssigkeiten und Produkte mit hohem Alkoholgehalt in dichten Behältern. z Wickeln Sie die Lebensmittel in Aluminium- bzw. Polyäthylenfolien oder bewahren Sie sie in entsprechende Behälter mit Deckel auf. Dadurch werden die Aromen, die Substanz und die Frische besser konserviert.

_HDC150.book Seite 20 Donnerstag, 9. Dezember 2010 8:19 20

Kühlschrank benutzen

Tipps zum Energiesparen

z Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort. z Lassen Sie warme Speisen erst abkühlen, bevor Sie sie einlagern. z Öffnen Sie den Kühlschrank nicht häufiger als nötig. z Lassen Sie die Türen nicht länger offen stehen als nötig. z Tauen Sie den Kühlschrank ab, sobald sich eine Eisschicht gebildet hat. z Vermeiden Sie eine unnötig tiefe Innentemperatur. z Befreien Sie den Kondensator in regelmäßigen Abständen von Staub und Verunreinigungen.

Kühlschrank benutzen

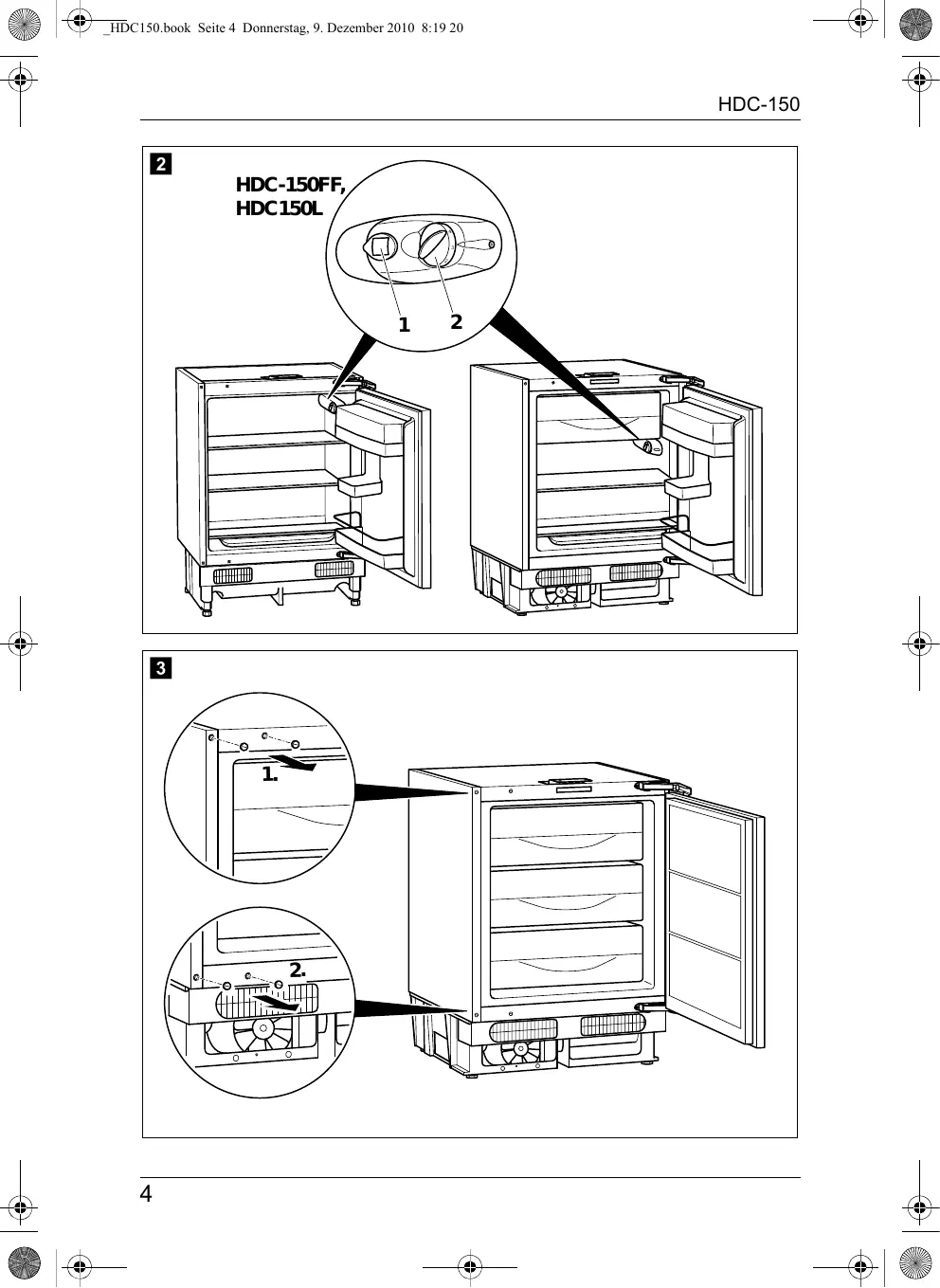

➤ Schalten Sie den Kühlschrank mit dem Schalter (Abb. 2 1, Seite 4) ein.

I HINWEIS Nach dem Einschalten benötigt der Kühlschrank etwa 180 s, bis der Kompressor anläuft.

➤ Drehen Sie den Drehregler (Abb. 2 2, Seite 4) ggf. weiter, um die Temperatur in den Stufen „1“ bis „5“ zu regeln (siehe folgende Tabelle). Stufe

Minimale Kühlleistung

Maximale Kühlleistung

HINWEIS Die Kühlleistung kann beeinflusst werden von z der Umgebungstemperatur z der Menge der zu konservierenden Lebensmittel z der Häufigkeit der Türöffnungen

_HDC150.book Seite 21 Donnerstag, 9. Dezember 2010 8:19 20

Kühlschrank benutzen

Innenraum aufteilen (nur HDC-150FF, HDC-150L)

Sie können den Innenraum des Kühlschranks variabel aufteilen, indem Sie die Roste und Einlegeböden entsprechend Ihren Bedürfnisses anordnen. Gehen Sie wie folgt vor, um den Innenraum nach Ihren Wünschen einzuteilen: ➤ Heben Sie den Einlegeboden an, und ziehen Sie ihn nach vorne, bis der vordere Teil aus den Führungen gleitet. ➤ Heben Sie den Einlegeboden an, und ziehen Sie ihn leicht geneigt vollständig heraus. ➤ Wählen Sie die gewünschte Position, und führen Sie den Einlegeboden ein, indem Sie den Vorgang in umgekehrter Reihenfolge ausführen.

Innenbeleuchtung wechseln (nur HDC-150FF, HDC-150L)

Wenn die Innenbeleuchtung im Kühlschrank defekt ist, können Sie die Lampe (12 V, 3 W) auswechseln. ➤ Unterbrechen Sie die Spannungsversorgung. ➤ Entfernen Sie die Abdeckung. ➤ Drehen Sie die Lampe aus der Fassung. ➤ Drehen Sie die neue Lampe in die Fassung. ➤ Schließen Sie den Kühlschrank elektrisch wieder an.

_HDC150.book Seite 22 Donnerstag, 9. Dezember 2010 8:19 20

Kühlschrank benutzen

I HINWEIS nur HDC-150FF, HDC-150L: Bei sehr hoher Umgebungstemperatur kann es vorkommen, dass der Kühlschrank ununterbrochen arbeitet, was zu einer übermäßigen Reifbildung an der Rückwand des Kühlfachs führt. Stellen Sie in diesem Fall den Drehregler (Abb. 2 7, Seite 4) auf eine niedrigere Stufe („1“ oder „2“).

Luftfeuchtigkeit kann sich am Verdampfer oder im Innenraum des Kühlschranks als Reif niederschlagen, der die Kühlleistung verringert. Das Abtauen des Kühlfachs erfolgt automatisch während der Pause des Kompressors. Eine leichte Reifschicht oder Wassertropfen können sich im Inneren des Kühlschrankes absetzen, wenn er längere Zeit gekühlt hat. Dies ist normal, weil die Feuchtigkeit in der Luft zu Wassertropfen kondensiert, wenn die Temperatur im Kühlschrank abkühlt. Der Kühlschrank ist nicht defekt. Wischen Sie ihn mit einem trockenen Tuch aus. Wenn die Reifschicht dicker als 3 mm ist, sollten Sie das Kühlfach abtauen. Kühlschrank abtauen (nur HDC-150L) Gehen Sie wie folgt vor, um den Kühlschrank abzutauen: ➤ Nehmen Sie das Kühlgut heraus. ➤ Lagern Sie es in einem anderen Kühlgerät, damit es kalt bleibt. ➤ Schalten Sie den Kühlschrank mit dem Schalter (Abb. 2 1, Seite 4) aus. ➤ Öffnen Sie die Türen. ➤ Reinigen Sie den Wasserabfluss hinten am Kühlschrank. ➤ Wischen Sie das Tauwasser auf.

_HDC150.book Seite 23 Donnerstag, 9. Dezember 2010 8:19 20

Kühlschrank benutzen

Kühlschrank abtauen (nur HDC-150DF, HDC-150FF)

A ACHTUNG! Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände. Dies kann den Kühlschrank beschädigen.

Gehen Sie wie folgt vor, um den Kühlschrank zu enteisen: ➤ Schalten Sie den Kühlschrank 24 Stunden vor dem Enteisen mit dem Thermostat (Abb. 2 2, Seite 4) auf die Stufe „5“. ➤ Nehmen Sie das Kühlgut heraus. ➤ Lagern Sie es in einem anderen Kühlgerät, damit es kalt bleibt. ➤ Unterbrechen Sie die Spannungsversorgung. ➤ Öffnen Sie die Tür. ➤ Stellen Sie einen Wasserbehälter unter den Wasserabfluss hinten am Kühlschrank, damit das Tauwasser dort aufgefangen wird. ➤ Wenn das Eis komplett geschmolzen ist, reinigen Sie den Kühlschrank (siehe Kapitel „Reinigung und Pflege“ auf Seite 24). ➤ Schließen Sie den Kühlschrank elektrisch wieder an. ➤ Betreiben Sie den Kühlschrank ca. drei Stunden mit der Stufe „5“. ➤ Legen Sie das Kühlgut in den Kühlschrank. ➤ Stellen Sie den Thermostat auf die gewünschte Stufe.

Kühlschrank ausschalten und stilllegen

Wenn Sie den Kühlschrank für längere Zeit stilllegen wollen, gehen Sie wie folgt vor: ➤ Schalten Sie den Kühlschrank mit dem Schalter (Abb. 2 1, Seite 4) aus. ➤ Klemmen Sie die Anschlusskabel von der Batterie ab oder ziehen Sie den Stecker der Gleichstromleitung aus dem Gleichrichter. ➤ Reinigen Sie den Kühlschrank (siehe Kapitel „Reinigung und Pflege“ auf Seite 24). ➤ Lassen Sie die Tür leicht geöffnet. So verhindern Sie, dass sich Gerüche bilden.

_HDC150.book Seite 24 Donnerstag, 9. Dezember 2010 8:19 20

Reinigung und Pflege

Reinigung und Pflege

z Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese den Kühlschrank beschädigen können. z Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände.

➤ Reinigen Sie den Kühlschrank regelmäßig und sobald er verschmutzt ist mit einem feuchten Tuch. ➤ Achten Sie darauf, dass kein Wasser in die Dichtungen tropft. Dies kann die Elektronik beschädigen. ➤ Wischen Sie den Kühlschrank nach dem Reinigen mit einem Tuch trocken.

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: z eine Kopie der Rechnung mit Kaufdatum, z einen Reklamationsgrund oder eine Fehlerbeschreibung.

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

_HDC150.book Seite 25 Donnerstag, 9. Dezember 2010 8:19 20

Störungen beseitigen

Störungen beseitigen

Kompressor läuft nicht Störung

UKL = 0 V Unterbrechung in der Anschlussleitung Batterie – Elektronik

Verbindung herstellen

Hauptschalter defekt (falls vorhanden) Hauptschalter wechseln Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden)

Leitungsabsicherung wechseln

UKL ≤ UEIN Batteriespannung zu niedrig

UKL ≤ UAUS Lose Kabelverbindung

Verbindung herstellen

UKL ≥ UEIN Elektrische Unterbrechung im Kompressor zwischen den Stiften

Schlechter Kontakt (Korrosion) Batteriekapazitat zu gering

Kabelquerschnitt zu gering

Kabel wechseln (siehe Tabelle auf Seite 17)

Umgebungstemperatur zu hoch

Be- und Entlüftung nicht ausreichend

Kühlschrank umstellen

Kondensator verschmutzt

Kondensator reinigen

Lüfter defekt (falls vorhanden)

UKL Spannung zwischen Plus- und Minusklemme der Elektronik

UEIN Einschaltspannung Elektronik

UAUS Ausschaltspannung Elektronik

_HDC150.book Seite 26 Donnerstag, 9. Dezember 2010 8:19 20

Störungen beseitigen

Innentemperatur zu kalt in Regler-Stufe „1“ Störung

Kompressor läuft dauernd

Thermostat-Fühler hat keinen Kontakt am Verdampfer

Kurzschluss in Thermostatleitung Thermostat defekt

Im Gefrierfach wurde größere Menge eingefroren

Kompressor läuft lange

Kühlleistung lässt nach, Innentemperatur steigt Störung

Kompressor läuft lange/dauernd

Kühlraum-Isolierung nicht ausreichend (feucht/nass)

Türdichtung nachstellen/austauschen

Umgebungstemperatur zu hoch

Kompressor läuft selten

Be- und Entlüftung nicht ausreichend

Kühlschrank umstellen

Kondensator verschmutzt

Kondensator reinigen

Lüfter defekt (falls vorhanden)

Batteriekapazität erschöpft

Ungewöhnliche Geräusche Störung

Bauteil des Kältekreislaufes kann nicht frei schwingen (liegt an Wandung an)

Bauteil vorsichtig abbiegen

Fremdkörper zwischen Kühlmaschine und Wand eingeklemmt

Fremdkörper entfernen

Lüftergeräusch (falls vorhanden)

_HDC150.book Seite 27 Donnerstag, 9. Dezember 2010 8:19 20

HDC-150DF HDC-150FF HDC-150L Artikel-Nr.:

Artikel-Nr. (UK-Version):

Inhalt Kühlfach: Inhalt Gefrierfach: Anschlussspannung: Mittlere Leistungsaufnahme: Stromverbrauch bei 20 °C/32 °C:

12 Vg oder 24 Vg 100 V~ – 240 V~/50 – 60 Hz 70 W

1,2 A/2,5 A Kühltemperaturbereich Kühlfach: Gefrierfach:

T Umgebungstemperatur:

16 °C bis 43 °C Luftfeuchtigkeit:

siehe Abb. 1, Seite 3

siehe Abb. 9, Seite 7

Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten. Der Kühlkreis enthält R134a.

_HDC150.book Seite 28 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 29 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 30 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 31 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 32 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 33 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 34 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 35 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 36 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 37 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 38 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 39 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 40 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 41 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 42 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 43 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 44 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 45 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 46 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 47 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 48 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 49 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 50 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 51 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 52 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 53 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 54 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 55 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 56 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 57 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 58 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 59 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 60 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 61 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 62 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 63 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 64 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 65 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 66 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 67 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 68 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 69 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 70 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 71 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 72 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 73 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 74 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 75 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 76 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 77 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 78 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 79 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 80 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 81 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 82 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 83 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 84 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 85 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 86 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 87 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 88 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 89 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 90 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 91 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 92 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 93 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 94 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 95 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 96 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 97 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 98 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 99 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 100 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 101 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 102 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 103 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 104 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 105 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 106 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 107 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 108 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 109 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 110 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 111 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 112 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 113 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 114 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 115 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 116 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 117 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 118 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 119 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 120 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 121 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 122 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 123 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 124 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 125 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 126 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 127 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 128 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 129 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 130 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 131 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 132 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 133 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 134 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 135 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 136 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 137 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 138 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 139 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 140 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 141 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 142 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 143 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 144 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 145 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 146 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 147 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 148 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 149 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 150 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 151 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 152 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 153 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 154 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 155 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 156 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 157 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 158 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 159 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 160 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 161 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 162 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 163 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 164 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 165 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 166 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 167 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 168 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 169 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 170 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 171 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 172 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 173 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 174 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 175 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 176 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 177 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 178 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 179 Donnerstag, 9. Dezember 2010 8:19 20

_HDC150.book Seite 180 Donnerstag, 9. Dezember 2010 8:19 20
