BRUKSANVISNING HDC-150L DOMETIC

Indholdsfortegnelse 1

Rengøring og vedligeholdelse

Rengøring og vedligeholdelse

HDC-150 Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis apparatet selges videre, må du sørge for å gi bruksanvisningen videre også.

Tips for bruk av bruksanvisningen

Tips for bruk av bruksanvisningen

A I FARE! Sikkerhetsregel: Hvis man ikke overholder denne regelen, fører det til død eller alvorlig skade. ADVARSEL! Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade. FORSIKTIG! Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader. PASS PÅ! Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet. MERK Utfyllende informasjon om bruk av produktet.

➤ Handling: Dette symbolet indikerer at du må gjøre noe. De nødvendige handlingene beskrives trinnvis. ✓ Dette symbolet beskriver resultatet av en handling. fig. 1 5, side 3: Denne angivelsen henviser til et element i en illustrasjon, i dette eksemplet til «Posisjon 5 i illustrasjon 1 på side 3». Følg også de følgende sikkerhetsreglene. I fig. 2, side 4 til fig. 8, side 7 vises kjøleskapet HDC-150DF. Disse illustrasjonene gjelder også for kjøleskapene HDC-150FF og HDC-150L.

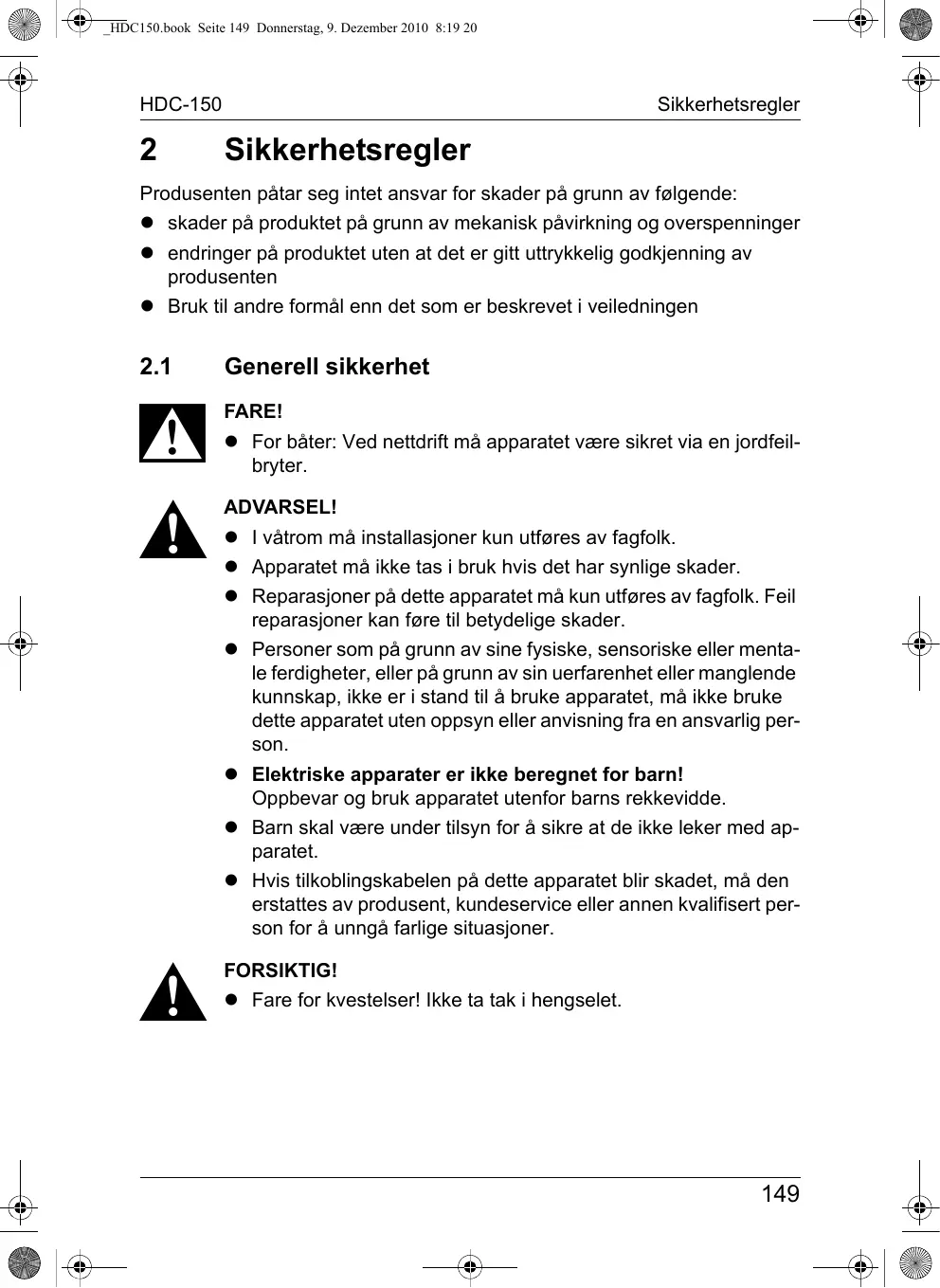

Produsenten påtar seg intet ansvar for skader på grunn av følgende: z skader på produktet på grunn av mekanisk påvirkning og overspenninger z endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten z Bruk til andre formål enn det som er beskrevet i veiledningen

FARE! z For båter: Ved nettdrift må apparatet være sikret via en jordfeilbryter. ADVARSEL! z I våtrom må installasjoner kun utføres av fagfolk. z Apparatet må ikke tas i bruk hvis det har synlige skader. z Reparasjoner på dette apparatet må kun utføres av fagfolk. Feil reparasjoner kan føre til betydelige skader. z Personer som på grunn av sine fysiske, sensoriske eller mentale ferdigheter, eller på grunn av sin uerfarenhet eller manglende kunnskap, ikke er i stand til å bruke apparatet, må ikke bruke dette apparatet uten oppsyn eller anvisning fra en ansvarlig person. z Elektriske apparater er ikke beregnet for barn! Oppbevar og bruk apparatet utenfor barns rekkevidde. z Barn skal være under tilsyn for å sikre at de ikke leker med apparatet. z Hvis tilkoblingskabelen på dette apparatet blir skadet, må den erstattes av produsent, kundeservice eller annen kvalifisert person for å unngå farlige situasjoner.

PASS PÅ! z Pass på at lufteåpningene ikke blir blokkert. z Avløpsåpningen må holdes ren. z Sammenlign spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilførsel. z Kjølekretsløpet må ikke åpnes under noen omstendigheter. z Apparatet må ikke transporteres i vannrett stilling, ellers kan oljen renne ut av kompressoren. z Sett apparatet på et tørt sted som ikke er utsatt for vannsprut. z Ikke plasser apparatet i nærheten av åpen flamme eller andre varmekilder (oppvarming, sterk solbestråling, gassovner osv.). z Næringsmidler må oppbevares i originalforpakning eller i egnede beholdere. z Apparatet er ikke egnet for oppbevaring av etsende stoffer eller stoffer som inneholder løsemidler! z Koble apparatet og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader. Overspenninger kan skade apparatets elektronikk.

Sikkerhet ved drift av apparatet med 100 V – 240 V

A FORSIKTIG! z Før du tar apparatet i bruk, må du passe på at ledningen og støpslet er tørre. PASS PÅ! z Koble apparatet til vekselstrømforsyningen kun med tilkoblingskabelen som følger med. z Trekk aldri støpslet ut av stikkontakten etter ledningen. z Sammenlign spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilførsel.

Sikkerhet ved bruk av apparatet

Innbyggings-kompressorkjøleskap

Montasjesett for å endre dørstopperen

Tiltenkt bruk Kjøleskapet HDC-150DF egner seg til dypfrysing av næringsmidler. Kjøleskapet HDC-150FF egner seg til nedkjøling og dypfrysing av næringsmidler. Kjøleskapet HDC-150L egner seg til nedkjøling av næringsmidler. Apparatet er også egnet til bruk på båter.

FORSIKTIG! Helsefare! Hvis apparatet benyttes til kjøling av medikamenter, må man kontrollere at kjøleeffekten til apparatet er tilpasset kravene legemiddelet stiller.

Funksjonsbeskrivelse

Du kan endre dørstopperen slik at døren åpnes mot venstre i stedet for mot høyre. ➤ Gå fram som vist i fig. 3, side 4 til fig. 8, side 7 for å endre dørstopperen.

➤ Monter kjøleskapet som vist i fig. 9, side 7 til fig. 0, side 8. ➤ Fest panelet på kjøleskapsdøren som vist i fig. a, side 8 til fig. b, side 9.

Elektrisk tilkobling av kjøleskapet

Tilkobling til batteri

A PASS PÅ! z For å unngå spennings- og effekttapene, må tilkoblingskabelen være så kort som mulig og ikke brukket. Unngå derfor ekstra brytere, kontakter eller fordelerbokser. z Koble apparatet og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader. Overspenninger kan skade apparatets elektronikk.

Kjøleskapet kan drives med 12 V eller 24 V likespenning. For sikkerhets skyld er kjøleskapet utstyrt med en elektronisk polbeskyttelse som beskytter kjøleskapet mot feil polaritet ved batteritilkobling og mot kortslutning. For å beskytte batteriet, kobles kjøleskapet ut automatisk når spenningen ikke lenger er tilstrekkelig (se følgende tabell). 12 V

24 V Utkoblingsspenning

PASS PÅ! Husk riktig polaritet.

I MERK Før det nye kjøleskapet tas i bruk, skal man av hygieniske årsaker rengjøre det innvendig og utenpå med en fuktig klut (se også kapittel „Rengjøring og stell” på side 159).

I kjøleskapet kan du konservere ferske næringsmidler. Dessuten kan du (hvis tilgjengelig) oppbevare dypfryste matvarer og fryse ned ferske matvarer i fryserommet.

A PASS PÅ! z Pass på at drikkevarer eller matvarer i glassbeholdere ikke blir for kalde. Når drikkevarer eller flytende matvarer fryser, utvider de seg. Dermed kan glassbeholderne bli ødelagt. z Konserver ikke varme matvarer i fryserommet. z Frys aldri ned igjen produkter som har vært opptint, men bruk i stedet disse matvarene så snart som mulig. z Pass på at kun gjenstander hhv. varer som tåler nedkjøling til innstilt temperatur befinner seg i kjøleskapet.

I MERK z Konserver matvarer som lett tar til seg lukt og smak, samt væsker og produkter med høyt alkoholinnhold i tette beholdere. z Pakk inn matvarene i aluminiums- eller plastfolie og legg dem i en beholder med lokk. På denne måten bevarer man aroma, substans og friskhet bedre.

z Velg et montasjested som har god ventilasjon og som er beskyttet mot solstråling. z Avkjøl varm mat før du legger den i kjøleboksen. z Ikke åpne kjøleskapet oftere enn nødvendig. z Ikke la dørene stå åpne lenger enn nødvendig. z Rim av kjøleskapet hvis det har dannet seg is på det. z Unngå unødvendig høy innetemperatur. z Rengjør kondensatoren regelmessig for støv og forurensinger.

➤ Slå på kjøleskapet med bryteren (fig. 2 1, side 4).

I MERK Etter at kjøleskapet er slått på, tar det omlag 180 s før kompressoren starter.

➤ Drei regulatoren (fig. 2 2, side 4) eventuelt videre for å regulere temperaturen i trinnene «1» til «5» (se følgende tabell). Trinn

MERK Kjøleeffekten kan bli påvirket av z omgivelsestemperaturen z mengden matvarer som skal kjøles z hvor ofte døren blir åpnet

Dele opp innvendig (kun HDC-150FF, HDC-150L)

Du kan dele inn kjøleskapet innvendig slik du ønsker ved å plassere rister og hyller etter dine behov. Slik deler du inn kjøleskapet inni slik at det blir slik du ønsker: ➤ Løft hyllen og trekk den framover til den fremre delen glir ut av føringene.

➤ Løft hyllen, trekk den lett nedover og dra den helt ut. ➤ Velg ønsket posisjon og skyv inn hyllen samtidig som du går fram i motsatt rekkefølge.

Skifte innvendig belysning (kun HDC-150FF, HDC-150L)

Når lyset inni kjøleskapet er gått, kan du skifte pæren (12 V, 3 W). ➤ Koble fra spenningsforsyningen. ➤ Ta av dekslet. ➤ Skru pæren ut av sokkelen. ➤ Skru den nye pæren inn i sokkelen. ➤ Koble til kjøleskapet igjen.

I MERK Kun HDC-150FF, HDC-150L: Ved svært høy omgivelsestemperatur kan det være at kjøleskapet arbeider kontinuerlig, noe som fører til kraftig rimdannelse på baksiden av kjølerommet. La i så fall regulatoren (fig. 2 7, side 4) stå på et lavt trinn («1» eller «2»).

Luftfuktigheten felles ut på fordamperen eller inne i kjøleskapet som rim, noe som reduserer kjøleeffekten. Avriming av kjølerommet utføres automatisk når kompressoren har pause. Det kan danne seg et lite rimlag eller noen vanndråper på innsiden av kjøleskapet når det har kjølt seg ned over lengre tid. Dette er normalt fordi fuktigheten i luften kondenserer til vanndråper når temperaturen i kjøleskapet avkjøles. Kjøleskapet er ikke defekt. Tørk av det med en tørr klut. Når rimlaget er tykkere enn 3 mm, bør kjølerommet rimes av. Rime av kjøleskapet (kun HDC-150L) Gå fram på følgende måte for å avrime kjøleskapet: ➤ Ta ut matvarene. ➤ Oppbevar dem i et annet kjøleapparat, slik at de holder seg kalde. ➤ Slå av kjøleskapet med bryteren (fig. 2 1, side 4).

➤ Åpne dørene. ➤ Rengjør vannavløpet bak i kjøleskapet. ➤ Tørk opp tinevannet. Rime av kjøleskapet (kun HDC-150DF, HDC-150FF)

A PASS PÅ! Bruk aldri harde eller spisse redskaper for å fjerne islag eller for å løsne fastfrosne gjenstander. Dette kan skade kjøleskapet.

Gå fram på følgende måte for å avrime kjøleskapet: ➤ 24 timer før kjøleskapet skal avrimes, setter du termostaten (fig. 2 2, side 4) på trinn «5». ➤ Ta ut matvarene. ➤ Oppbevar dem i et annet kjøleapparat, slik at de holder seg kalde. ➤ Koble fra spenningsforsyningen. ➤ Åpne døren. ➤ Sett en vannbeholder under vannavløpet bak i kjøleskapet, slik at tinevannet kan samles opp der. ➤ Når isen har smeltet helt, gjør du rent kjøleskapet (se kapittel „Rengjøring og stell” på side 159). ➤ Koble til kjøleskapet igjen. ➤ La kjøleskapet gå ca. tre timer på trinn «5». ➤ Legg matvarene inn i kjøleskapet. ➤ Sett termostaten på ønsket trinn.

Hvis kjøleskapet ikke skal brukes på lang tid, gjør du følgende: ➤ Slå av kjøleskapet med bryteren (fig. 2 1, side 4). ➤ Koble tilkoblingskabelen fra batteriet eller trekk støpslet til likestrømsledningen ut av likeretteren. ➤ Rengjør kjøleskapet (se kapittel „Rengjøring og stell” på side 159).

➤ La døren stå litt åpen. På den måten forhindrer du at det danner seg lukt.

A PASS PÅ! z Bruk ikke sterke vaskemidler eller harde gjenstander til rengjøring, da det kan skade kjøleskapet. z Bruk aldri harde eller spisse redskaper for å fjerne islag eller for å løsne fastfrosne gjenstander.

➤ Rengjør kjøleskapet regelmessig og med en gang det er skittent med en fuktig klut. ➤ Pass på at det ikke drypper vann inn i pakningene. Dette kan skade elektronikken. ➤ Etter at kjøleskapet er rengjort, tørker du ut av det med en fuktig klut.

M Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler.

Startforsøk med ULAV ≥ UPÅ

Elektrisk brudd i kompressoren mellom stiftene

Dårlig kontakt (korrosjon) Batterikapasiteten for dårlig

For lite kabeltverrsnitt

Omgivelsestemperaturen for høy

Utilstrekkelig ventilasjon

Kondensatoren er skitten

Rengjør kondensatoren

ULAV Spenning mellom pluss- og minusklemmen på elektronikken UPÅ

Innkoblingsspenning elektronikk

UAV Utkoblingsspenning elektronikk

Isoleringen av kjølerommet ikke tilstrekkelig (fuktig/vått)

Korriger/bytt tettingen til døren

Omgivelsestemperaturen for høy

Utilstrekkelig ventilasjon

Kondensatoren er skitten

Rengjør kondensatoren

Komponenten til kjølekretsløpet kan ikke svinge fritt (ligger i veggen)

Bøy komponenten forsiktig av

Kompressoren går sjelden

Fremmedlegeme innklemt mellom kjø- Fjern fremmedlegemer lemaskin og vegg Viftestøy (hvis en slik er montert)

Tekniske spesifikasjoner

Tekniske spesifikasjoner

Artikkelnr. (UK-versjon):

Tilkoblingsspenning: Middels effektforbruk: Strømforbruk ved 20 °C/32 °C:

16 °C til 43 °C Luftfuktighet:

Vi tar forbehold om utførelser, endringer som følge av tekniske forbedringer og leveringsmuligheter. Kjølekretsen inneholder R134a.
