BEDIENUNGSANLEITUNG CHIMNEY HOOD RANGEMASTER

EMPFEHLUNGEN UND HINWEISE 24
CHARACTERISTIKEN 25
MONTAGE 26
BEDIENUNG 29
WARTUNG. 30

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES 31
EIGENSCHAPPEN 32
INSTALLATIE 33
GEBRUIK 36
ONDERHOUD 37

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät ztreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäß Montage zurückzuführen sind.

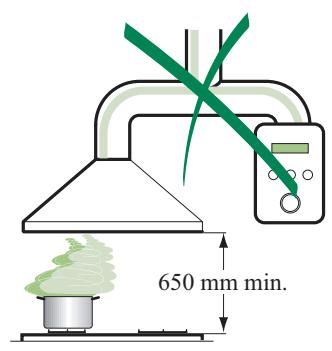

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650mm betragen.

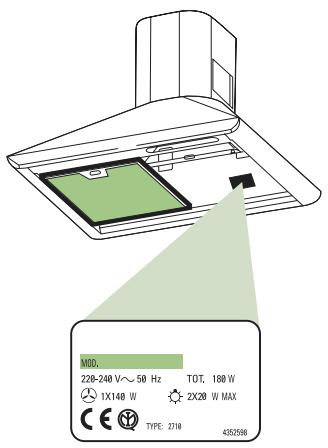

• Prufen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrifsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftastrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
  Die Haubearf an keine Entluftungsschächte angeschlssen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüfung gesorgt werden. Sollte die Kuche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufhr gewährleistet.

BEDIENUNG

Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.
- Unsachgemäß Einsatz der Haube ist zu unterlassen.

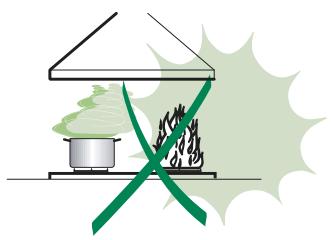

- Groß Flammen bei eingeschalteter Haube niemals unbedeckt{lassen.
Die Intensität der Flamme ist so zu regulieren, dass sie den Topf Boden nicht überragt.
- Frittiergeräte mösen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
- Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
- Dieses Gerätarf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
- Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerät speilen.

WARTUNG

• Bevor Wartungsarbeiten durchgefuhrt werden, muss die Stromzufhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung mussen die vom Hersteller empfohlenen Zeiträume zum Aus-tauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesese Produkte erhalten Sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

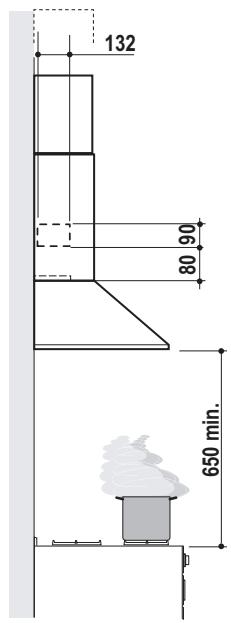

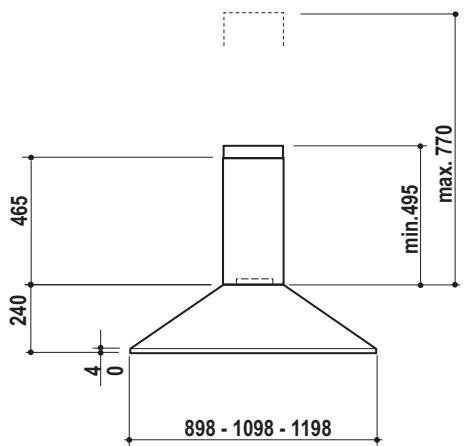

Platzbedarf

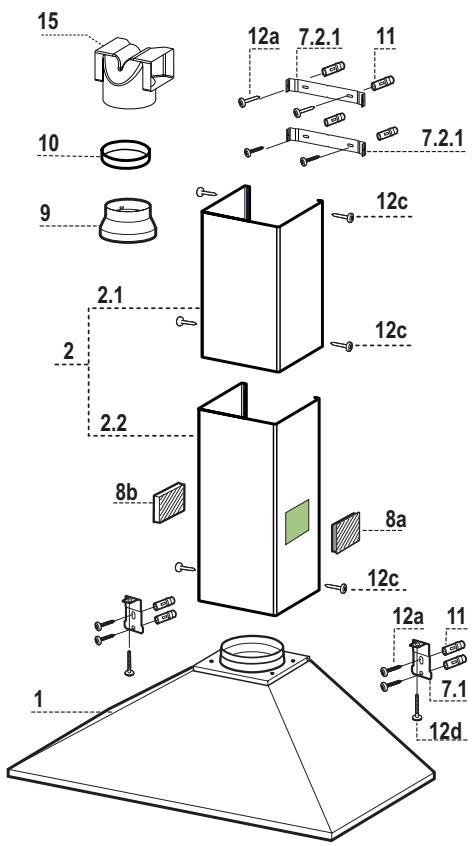

Koponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblüssegruppe, Filtern
2	1	Teleskopkamin bestehend aus:
2.1	1	oberer Kaminteil
2.2	1	unterer Kaminteil
8a	1	Luftleitgitter Luftaustritt rechts
8b	1	Luftleitgitter Luftaustritt links
9	1	Reduzierflansch ø 150-120 mm
10	1	Anschlussflansch ø 125 mm
15	1	Luftaustritt-Anschlussstück
Pos.	St.	Montagekomponenten
7.1	2	Befestigungsbügel Haubenkörper
7.2.1	2	Befestigungsbügel oberer Kaminteil
11	8	Dübel
12a	8	Schrauben 4,2 x 44,4
12c	6	Schrauben 2,9 x 9,5
12d	2	Schrauben M4 x 25
	St.	Dokumentation
	1	Bedienungsanleitung

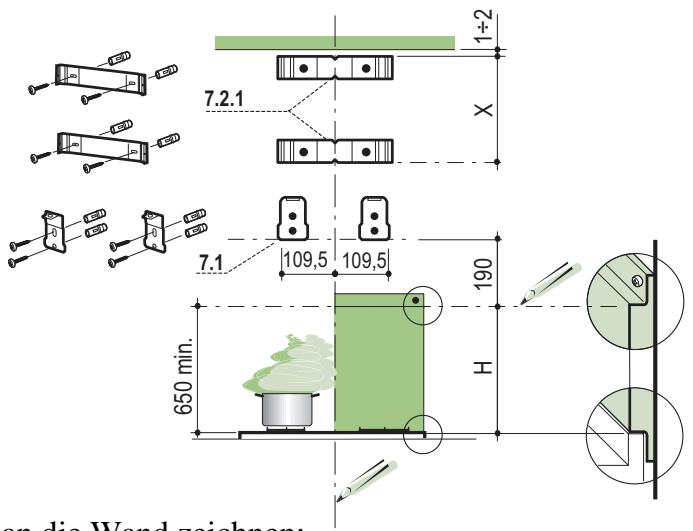

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und bzw. in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• eine horizontale Linie: mit einem minimalen Abstand von 650mm zur Kochmulde bei Montage ohne Rückwandpaneel; mit einem Abstand H (Höhe des sightbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der beiden Bügellocher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
• Die Mitte der Bügellocher an der Wand markieren.
• Einen der beiden Bügel 7.1 109,5 mm von der vertikalen Bezugslinie und 190 mm oberhalb der horizontalen Bezugslinie auflagen.
• Die Mittelpunkte der Bügelbohrungen an der Wand markieren.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.

Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Oberwie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden. Da es sich hierbei um einen komplexen Arbeitsschrift handelt, muss dieser Vorgang vom Kicheninstallateur bzw. auf jeder Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Kichenmöbel kennt.

Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:

• Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist.
• Die Bohrungen an der oberen Kante kennzeichnen.
• Mit einem Bohrer 8 mm die markierten Punkte bohren.
• Die Dübel 11 in die Bohrungen eingufen.
  Die Bugel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

• Falls ein Rückwandpaneel vorhanden ist, diesen mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

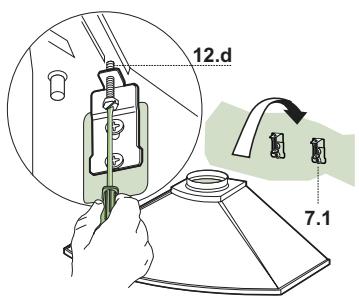

• Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben.

• Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten.
• Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten.

Anschlüsse

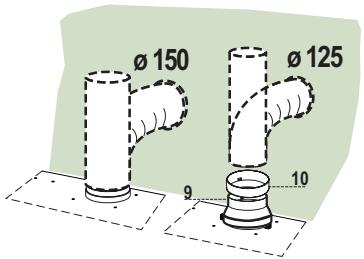

LUFTAUSTRITT BEI DER ABSAUGVERSION

Für die Installation als Absaugversion die Haube mittels eines starren oder flexiblen Rohrs mit 150 oder 125mm anschließen, das vom Installateur ausgewählt wird.

• Für den Anschluss an 125 mm ,den Reduzierflansch 9 am Ausgang des Haubenkörpers und den Vergroßerungsring 10 120 - 125 mm am Flansch einstecken.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Die eventuell vorhandenen Aktivkohlefilter ausbauen.

ANSCHLUSS IN UMLUFTVERSION

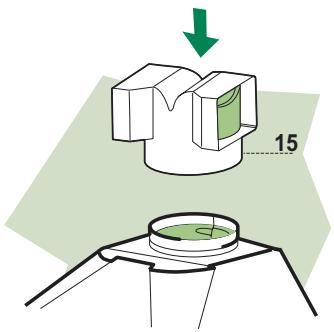

• Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindrücken.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm Zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

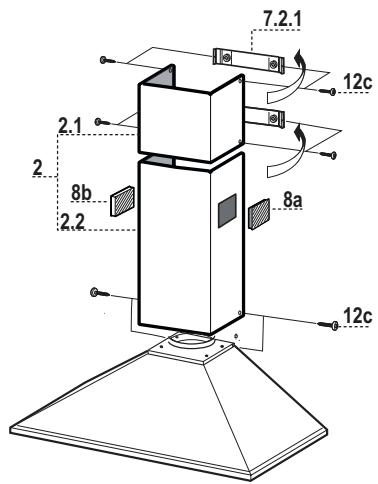

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbügen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schreiben.
• Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c (2,9 x 9,5) fixieren.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schreiben.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgeldeferten Schrauben 12c (2,9 x 9,5) fixieren.
• Bei Hauben mit Umluftbetrieb die Luftleitgitter 8a- 8b in den entsprechenden Sitzen anbringen, und darüber so, dass die Richtungszeichen auf die Oberund Vorderseite der Haube weisen. Sicherstellen, dass sie korrekt beim Luftaustritt-Anschluss 15 eingerastet sind.

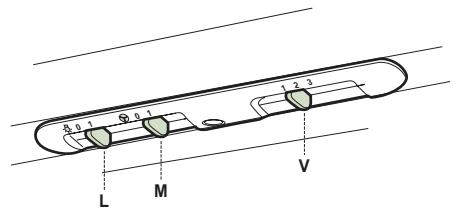

L Beleucht Schaltet die Beleuchtung ein und aus
M Motor Schaltet den Geblasemotor ein und aus
V Geschw. Steuert folgende Geschwindigkeitsstufen:

1. gingste Gebläsestufe, diese Stufe ist für einen ständigen und besonderleisen Luftlaufausch bei geringer Kochdunstentwicklung geeignet;
   2.mittlere Gebläsestufe, eignet sichaufgrund des gute Verhältnisses zwischen Fordervolumen und Gerauschentwicklung für die meisten Anwendungssituationen;
   3.höchste Geblasestufe, eignet sich für starke Kochdunstentwicklung, auch über langere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.

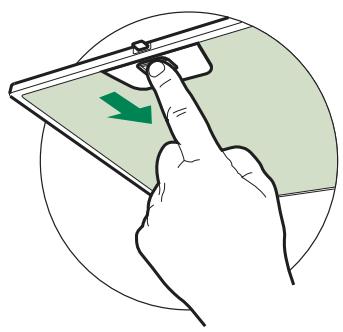

• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sightbaren Außenseite befindet.

Geruchsfilter (Umluftversion)

Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszubauschen.

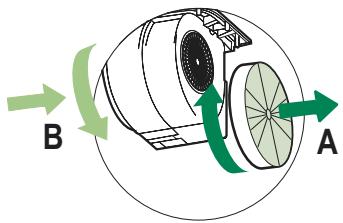

AUSTAUSCHEN DER AKTIVKOHLE FILTER

Die Metallfettfilter entnehmer.
- Den gesattigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A).
- Die neuen Filter wie gezeigt montieren (B).
Die Metallfettfilter wieder montieren.
- Die Kohlefilter konnen mit dem Hausmüll entsorgt werden.

Beleuchtung

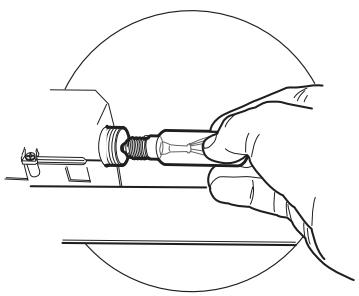

AUSWECHSELN DER LAMPEN

Gluhlampen 40W

Die Metallfettfilter entfernen.
Die Lampen ausschrauben und durch gleichwertige ersetzen.
Die Metallfettfilter wieder montieren.
