LEIHDC60BB - Dunstabzugshaube RANGEMASTER - Kostenlose Bedienungsanleitung

Marke	Rangemaster
Modell	LEIHDC60BB
Produkttyp	Wand-Küchenhaube
Breite	60 cm
Tiefe	50 cm
Höhe (min - max)	65 - 110 cm
Nettogewicht	15 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Motorleistung	200 W
Beleuchtung	2 x LED 3 W
Max. Luftstrom	650 m³/h
Max. Geräuschpegel	68 dB(A)
Anzahl Geschwindigkeiten	3 Geschwindigkeiten + Boost
Steuerungstyp	Touchpanel
Material	Edelstahl und gehärtetes Glas
Fettfilter	Spülmaschinenfester Metallfilter
Aktivkohlefilter (optional)	Ja, für Umluftbetrieb geeignet
Funktionen	Abluft und Umluft, Fernbedienung inklusive, automatische Abschaltung
Installation	Wandmontage, oberer Auslass oder Außenabluft
Wartung	Fettfilter monatlich reinigen, Aktivkohlefilter alle 3-4 Monate ersetzen
Energieeffizienzklasse	A+
Reparaturindex	7,5 / 10
Verfügbare Ersatzteile	Motor, Bedienfeld, Filter, Lampen
Sicherheit	Automatische Abschaltung bei Überhitzung, Rückschlagschutz

Häufig gestellte Fragen - LEIHDC60BB RANGEMASTER

Wie breit ist die Dunstabzugshaube Rangemaster LEIHDC60BB?

Die Haube ist 60 cm breit, geeignet für ein Standard-Kochfeld von 60 cm.

Wie installiere ich die Haube im Umluftbetrieb?

Für den Umluftbetrieb müssen Sie einen Aktivkohlefilter (nicht im Lieferumfang) kaufen und in die Haube einsetzen. Stellen Sie sicher, dass die interne Luftzirkulation korrekt konfiguriert ist.

Wie reinige ich die Fettfilter?

Die Metallfettfilter sind spülmaschinenfest bei 65°C. Reinigen Sie sie monatlich, um die Leistung zu erhalten. Trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen.

Ist die Fernbedienung im Lieferumfang enthalten?

Ja, die Haube wird mit einer Infrarot-Fernbedienung geliefert, um die Geschwindigkeiten, die Beleuchtung und die automatische Abschaltung aus der Ferne zu steuern.

Was ist der maximale Geräuschpegel?

Der Geräuschpegel erreicht maximal 68 dB(A) auf Boost-Stufe. Bei normaler Geschwindigkeit liegt er bei etwa 55-60 dB(A).

Wie ersetze ich die LED-Lampen?

Die LED-Lampen sind integriert und müssen von einem Fachmann ausgetauscht werden. Kontaktieren Sie den Kundendienst von Rangemaster, um kompatible Teile zu erhalten.

Welche Installationshöhe über dem Kochfeld wird empfohlen?

Bei einem Elektroherd installieren Sie die Haube zwischen 65 und 75 cm. Bei einem Gasherd zwischen 75 und 85 cm. Für genaue Maße konsultieren Sie das Handbuch.

Kann ich die Haube ohne Außenabluft verwenden?

Ja, Sie können die Haube im Umluftbetrieb mit einem Aktivkohlefilter verwenden. Die Luft wird gereinigt und in die Küche zurückgeführt.

Wie aktiviere ich die automatische Abschaltung?

Drücken Sie die Timer-Taste auf der Fernbedienung oder dem Touchpanel. Sie können eine Abschaltung nach 1, 5 oder 10 Minuten programmieren. Die Haube schaltet sich automatisch aus.

Wo finde ich die Seriennummer meiner Haube?

Die Seriennummer befindet sich auf dem Etikett im Inneren der Haube, in der Nähe des Motors oder an der Seite. Notieren Sie sie für Serviceanfragen.

BEDIENUNGSANLEITUNG LEIHDC60BB RANGEMASTER

EMPFEHLUNGEN UND HINWEISE 34

CHARAKTERISTIKEN 35

MONTAGE 36

BEDIENUNG......41

WARTUNG 42

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES....44

EIGENSCHAPPEN 45

INSTALLATIE 46

GEBRUIK 51

ONDERHOUD 52

ÍNDICE

ES

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet. Der Gebrauch ist dann sachgemäß und sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.
• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jedes Risiko vermieden wird.
• Wenn die Anweisungen für die Installation für die Gaskochgeräts einen größeren Abstand oben angegeben, muss dies berücksichtigt werden. Vorschriften über die Entlastung der Luft müssen erfüllt sein.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigem Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.
• "ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten eingesetzt werden."

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filtern

2 1 Teleskopkamin bestehend aus:

2.1 1 oberer Kaminteil

2.2 1 unterer Kaminteil

9 1 Reduzierflansch ø 150-120 mm

10 1 Anschlussflansch ø 125 mm

15 1 Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten

7.2.1 2 Befestigungsbügel oberer Kaminteil

11 6 Dübel

12a 6 Schrauben 4,2 x 44,4

12c 6 Schrauben 2,9 x 9,5

16 2 Schrauben M5 x16 ((Fakultativ)

17 1 Reling für Küchenutensilien (Fakultativ)

18 2 Kappen für Küchenutensilienreling (Fakultativ)

St. Dokumentation

1 Bedienungsanleitung

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

- eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll:

- eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochmulde bei Montage ohne Rückwandpaneel; mit einem Abstand H (Höhe des sichtbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.

- Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.

• Die Mitte der beiden Bügellöcher an der Wand markieren.

- Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.

• Die Mitte der Bügellöcher an der Wand markieren.

- Wie beschrieben auf der horizontalen Bezugslinie einen Punkt 110 mm von der vertikalen Bezugslinie kennzeichnen und 209 mm oberhalb der horizontalen Bezugslinie auflegen

- Gleichermaßen an der gegenüberliegenden Seite vorgehen.

- Mit einem Bohrer 8 mm die markierten Punkte bohren.

• Die Dübel 11 in die Bohrungen einfügen.

• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

- 2 der mitgelieferten Schrauben 12a (4,2 x 44,4) bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm zu belassen ist.

Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Ober- wie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden. Da es sich hierbei um einen komplexen Arbeitsschritt handelt, muss dieser Vorgang vom Kücheninstallateur bzw. auf jeden Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Küchenmöbel kennt.

Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:

- Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist.

• Die Bohrungen an der oberen Kante kennzeichnen.

- Mit einem Bohrer 8 mm die markierten Punkte bohren.

• Die Dübel 11 in die Bohrungen einfügen.

• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

- Falls ein Rückwandpaneel vorhanden ist, dieses mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

1
2
3
4
5

Montage des Haubenkörpers

• Den Haubenkörper bei den Schrauben 12a einhängen.
  • Die Halteschrauben 12a definitiv festziehen.

Anschlüsse

LUFTAUSTRITT BEI DER ABSAUGVERSION

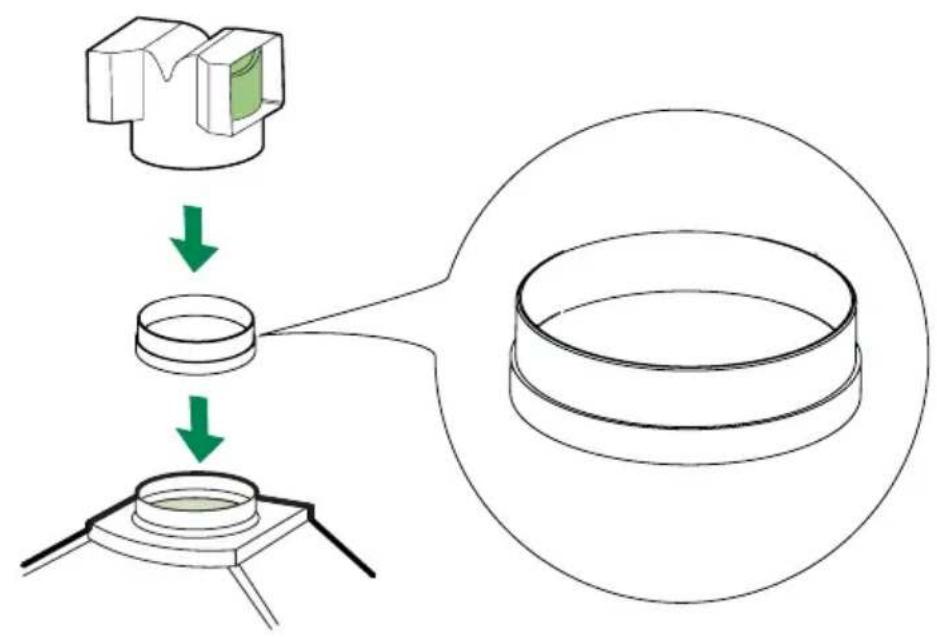

Für die Installation als Absaugversion die Haube mittels eines starren oder flexiblen Rohrs mit ø 150 oder 125 mm anschließen, das vom Installateur ausgewählt wird.

• Für den Anschluss an ø 125 mm, den Reduzierflansch 9 am Ausgang des Haubenkörpers und den Vergrößerungsring 10a ø 120-125 mm am Flansch einstecken.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  • Die eventuell vorhandenen Aktivkohlefilter ausbauen.

ANSCHLUSS IN UMLUFTVERSION

• Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindrücken.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

Montage der Reling für Küchenutensilien

• Die Reling an der Vorderseite der Haube positionieren.
• Die Reling für Küchenutensilien mit den Schrauben 16 an der Haube befestigen.
• Die Kappen 18 aufsetzen.

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.
- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.
- Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

L Beleucht Schaltet die Beleuchtung ein und aus

M Motor Schaltet den Gebläsemotor ein und aus

V Geschw. Steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet;
2. mittlere Gebläsestufe, eignet sichaufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen;
   3.höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Sie müssen nach 2-monatigem Betrieb bzw. bei starkem

Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.

• Die Filter nacheinander aushaken, indem sie mit der Hand gestützt und die entsprechenden Sicherheitskugelgriffe betätigt werden (ziehen und drehen).
  • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage mit Hilfe der entsprechenden Sicherheitskugelgriffe fixieren (ziehen und drehen).

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.
  • Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Filter aushaken.
• Den neuen Filter in seinem Sitz einhaken.
  • Die Metallfettfilter wieder montieren.

• Die Metallfettfilter entfernen.
• Die Lampen ausschrauben und durch gleichwertige ersetzen.
• Die Metallfettfilter wieder montieren.

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube ziehen.
  • Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
  • Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
