Marca	Rangemaster
Modello	LEIHDC60BB
Tipo di prodotto	Cappa da cucina a parete
Larghezza	60 cm
Profondità	50 cm
Altezza (min - max)	65 - 110 cm
Peso netto	15 kg
Alimentazione	220-240 V ~ 50/60 Hz
Potenza motore	200 W
Illuminazione	2 x LED 3 W
Portata d'aria max	650 m³/h
Livello sonoro max	68 dB(A)
Numero di velocità	3 velocità + boost
Tipo di comando	Pannello tattile
Materiale	Acciaio inox e vetro temperato
Filtro grassi	Filtro metallico lavabile in lavastoviglie
Filtro al carbone (opzionale)	Sì, compatibile con ricircolo
Funzionalità	Estrazione e ricircolo, telecomando incluso, spegnimento automatico
Installazione	A parete, uscita alta o scarico esterno
Manutenzione	Pulire i filtri grassi ogni mese, sostituire il filtro al carbone ogni 3-4 mesi
Classe energetica	A+
Indice di riparabilità	7,5 / 10
Ricambi disponibili	Motore, pannello di comando, filtri, lampadine
Sicurezza	Spegnimento automatico in caso di surriscaldamento, protezione contro ritorni d'aria

Domande frequenti - LEIHDC60BB RANGEMASTER

Qual è la larghezza della cappa Rangemaster LEIHDC60BB?

La cappa è larga 60 cm, adatta per un piano cottura standard da 60 cm.

Come installare la cappa in modalità ricircolo?

Per l'installazione in ricircolo, è necessario acquistare un filtro al carbone (non incluso) e posizionarlo nella cappa. Assicurarsi che lo scarico d'aria interno sia configurato correttamente.

Come pulire i filtri grassi?

I filtri grassi metallici sono lavabili in lavastoviglie a 65°C. Lavarli ogni mese per mantenere le prestazioni. Asciugarli completamente prima di rimetterli.

Il telecomando è incluso?

Sì, la cappa viene fornita con un telecomando a infrarossi per controllare le velocità, l'illuminazione e lo spegnimento automatico a distanza.

Qual è il livello sonoro massimo?

Il livello sonoro raggiunge un massimo di 68 dB(A) in velocità boost. In velocità normale è di circa 55-60 dB(A).

Come sostituire le lampade LED?

Le lampade LED sono integrate e devono essere sostituite da un professionista. Contattare il servizio clienti Rangemaster per ottenere ricambi compatibili.

Qual è l'altezza di installazione consigliata sopra il piano cottura?

Per un piano cottura elettrico, installare la cappa tra 65 e 75 cm. Per un piano cottura a gas, tra 75 e 85 cm. Consultare il manuale per misure precise.

Posso usare la cappa senza scarico esterno?

Sì, è possibile utilizzare la cappa in modalità ricircolo con un filtro al carbone. L'aria verrà purificata e rimessa in circolo nella cucina.

Come attivare lo spegnimento automatico?

Premere il tasto timer sul telecomando o sul pannello tattile. È possibile programmare uno spegnimento dopo 1, 5 o 10 minuti. La cappa si spegnerà automaticamente.

Dove trovare il numero di serie della mia cappa?

Il numero di serie si trova sull'etichetta all'interno della cappa, vicino al motore o sul lato. Prenderne nota per qualsiasi richiesta di assistenza.

MANUALE UTENTE LEIHDC60BB RANGEMASTER

Libretto di Istruzioni Instructions Manual

⚠ Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe I ^a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita. Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
• In caso di danneggiamento del cavo alimentazione, esso deve essere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenire ogni rischio.
• Se le istruzioni di installazione del dispositivo di cottura a gas indicano che è necessaria una distanza maggiore di quella indicato sopra, è necessario tenerne conto. Bisogna rispettare tutte le normative relative allo scarico dell'aria.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  • Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio suriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochi con l'apparecchio.
• "ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura."

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Filtri, Motore

2 1 Camino Telescopico formato da:

2.1 1 Camino Superiore

2.2 1 Camino Inferiore

9 1 Flangia di Riduzione ø 150-120 mm

10 1 Anello di Maggiorazione ∅ 120-125 mm

15 1 Raccordouscita Aria

Rif. Q.tà Componenti di Installazione

7.2.1 2 Staffe Fissaggio Camino Superiore

11 6 Tasselli

16 2 Viti M5 x16 (Opzionale)

17 1 Barra Portamestoli (Opzionale)

18 2 Tappi per Portamestoli (Opzionale)

Q.tà Documentazione

1 Libretto Istruzioni

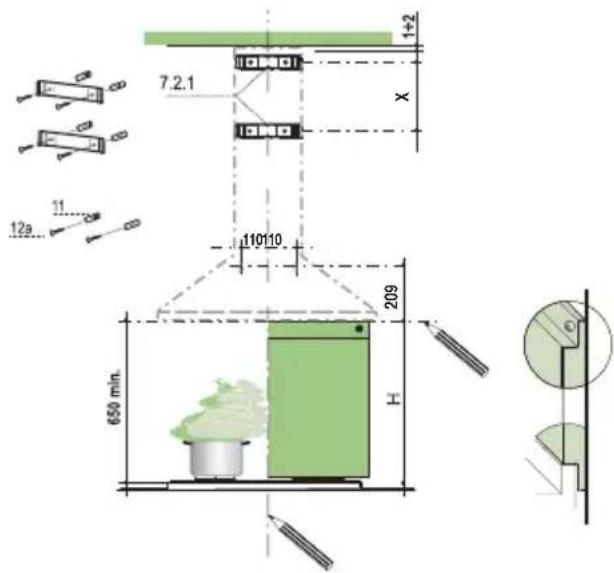

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fondale; alla quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale.
• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Segnare come indicato, un punto di riferimento a 110 mm dalla linea Verticale di riferimento, e 209 mm sopra la linea Orizzontale di riferimento.
• Ripetere questa operazione dalla parte opposta.
• Forare 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
  • Fissare le Staffe, utilizzando le Viti 12a (4.2 x 44.4) in dotazione.
• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, lasciando uno spazio di 5-6 mm fra la parete e la testa della vite.

FONDALE (OPZIONALE)

Il fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montaggio delle basi. Essendo questa operazione complessa va effettuata solamente dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

Limitandosi al solo fissaggio superiore, procedere come segue:

• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la parete, centrandolo sulla linea Verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
• Forare 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
  • Fissare le Staffe, utilizzando le Viti 12a (4.2 x 44.4) in dotazione.
  • Se presente, fissare il Fondale, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.

1
2
3
4
5

Montaggio Corpo Cappa

• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivamente le Viti 12a di supporto.

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ∅150 o 125 mm, la cui scelta è lasciata all'installatore.

• Per collegamento ø125 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa e l'anello di maggiorazione 10a ø120-125 mm sulla Flangia.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Applicare a pressione il Raccordo Uscita Aria 15 sull'Uscita del Corpo Cappa.
  • Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore

Montaggio Barra Portamestoli

• Posizionare la barra Portamestoli sulla parte anteriore della cappa.
  • Fissare con le Viti 16 la barra Portamestoli alla cappa.
• Inserire i tappi 18.

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

L Luci Accende e spegne l'Impianto di Illuminazione.

M Motore Accende e spegne il motore Aspirazione.

V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Sono lavabili in lavastoviglie, almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

• Sganciare i Filtri uno alla volta, sostenendoli con una mano e agendo sugli appositi pomelli di sicurezza (tirare e ruotare).
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli fissandoli con gli appositi pomelli di sicurezza (tirare e ruotare).

• Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.

SOSTITUZIONE LAMPADE

Lampade alogene da 28 W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i Filtri antigrasso metallici.

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W.

• Togliere le due viti che fissano il Supporto illuminazione e sfilarlo dalla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandola con le due Viti precedente- mente tolte.
